配电室绝缘地垫使用配置
1、绝缘胶垫常规使用配置：
单价：一平米10元以内颜色：红，绿，黑
（1）5KV绝缘胶垫厚度：3mm 比重：5.5KG/m2
（2）10KV绝缘胶垫厚度：5mm 比重：9.0KG/m2
（3）15KV绝缘胶垫厚度：5mm 比重：9.0KG/m2
（4）20KV绝缘胶垫厚度：6mm 比重：11KG/m2
（5）25KV绝缘胶垫厚度：8mm 比重：14.5KG/m2
（6）30KV-35KV绝缘胶垫厚度：10mm 12mm 比重：18.0KG/m2 22.0KG/m2 2、拉闸杆、高压拉杆、令克棒的详细介绍
此系列拉闸杆(又名令克棒)采用优质玻璃纤维布、环氧树脂和306树脂苯酐，玻璃钢纤维布以及固化剂等几大绝缘材料制成，经过第一次高温然后在模具上初次定形，然后取下模具，经过第二次高温打磨，一次粗打磨，两次细打磨，然后在上漆制作成其它玻璃钢制品，外表美观、结构轻巧、操作方便，具备优良的机械电气性能，适合各种高压条件下使用，绝缘性能良好使用安全。
类别：高压拉闸杆、防雨式令克棒、伸缩式拉闸杆、接扣式拉闸杆、枪式接地棒、高压声光核相仪
绝缘操作杆按电压等级分：10KV，35KV，110KV，220KV，330KV，500KV 绝缘操作杆按长度可分为：3米，4米，5米，6米，8米，10米
规格：3节3米、3节4米、3节5米、3节6米、4节4米、4节5米、5节5米等，其它规格可根据户要求定制。
绝缘橡胶板地面制作绝缘地面常常使用配电室、电厂、变电坐地面绝缘，一般决议与使用电压环境合适厚度的绝缘橡胶板，即我公司生产的绝缘橡胶板，色采有黑色、红色、绿色，以10kv配电室为例：使用黑色绝缘橡胶板，决议板厚5mm，宽度1m即可，购买后查察绝缘橡胶板表面无粉碎后，紧贴配电柜平面展开，在与配电柜别的一端断开即可，为保证绝缘地面始终平坦，可在绝缘橡胶板边缘职位地方涂抹胶水与地面粘连。
一样的，围绕配电柜此外三侧承继铺设。
如果需要绝缘地面具有防滑结果，可决议柳叶绝缘橡胶板、条纹绝缘橡胶板、圆扣绝缘橡胶板，制作过程与平面绝缘橡胶板一样。
注：制作绝缘台面与绝缘地面雷同，多用于车间事变台、履行室台面石家庄顺本绝缘胶垫绝缘胶垫是一种橡胶制品，紧张用在配电室、电力机房、高压配电坐等高压场所。
紧张即是直接铺设在这些场所电力机具附近的地面大要台面。
绝缘胶垫配电室、绝缘胶板配电坐这些场所，常常关系着人们的正常生活和社会的正常生产，一旦显现安全事变，非常容易造成巨大的人身安全损失和财产安全损失，安全哀求非常高。
所以相应的对其配套绝缘法子的哀求也比较高。
绝缘胶垫除满意以上条件以外，好的绝缘胶垫还需质地均匀，表面光滑，无空位、凹凸荡漾、小孔、裂缝、部门隆起、隐语、折缝、铸造标识表记标帜、夹杂导电异物等表面不端正性。
此外还有无异味，弹性好，延展性好等。
1、绝缘胶垫的规格（1）按照电压等级可分5kv，10kv，15kv，20kv，25kv，30kv，35kv；（2）按色采可分为：黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫（3）按厚度可分为：2mm，3mm，4mm，5mm，6mm，8mm，10mm，12mm。
2、存储：应储存在死板通风的环境中，远离热源，分隔地面和墙壁20cm以上。
防备受酸碱和油的污染，不要露天防范防备阳光直射。
3、胶垫品格标准：概况：斑痕或凹凸不服：深度或高度不得超过胶垫厚度公差；气泡：每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm；杂质：深度及长度不超过胶垫厚度不小于40mm；边缘不齐或海绵状：宽度不超10mm，长度不超过胶垫总长的1/10；裂纹：不允许有绝缘胶垫实行接线图实行时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至表8规定的电压值，保持1min，观察有无击穿现象，若无击穿，则实行经过进程。
绝缘橡胶垫又名绝缘地毯外观及规格尺寸绝缘胶垫（绝缘胶板，绝缘橡胶垫，绝缘垫）应采用胶类绝缘材料制作1．绝缘胶垫技术参数列表：绝缘胶垫KV 厚度KG5KV绝缘胶垫3mm 5.5KG/m210KV绝缘胶垫 5mm 9 G/m215KV绝缘胶垫 5mm 9 G/m220KV绝缘胶垫 6mm 11 G/m225KV绝缘胶垫 8mm 14.5 G/m230-35KV绝缘胶垫10mm 18 G/m212mm 21.6 G/m22．绝缘胶垫外观及规格尺寸：斑痕或凹凸部分的深度或高度不得超过胶板厚度公差，气泡每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm，其中杂质深度及长度不超过胶板厚度不小于40mm，胶垫边缘不齐或海绵状部分宽度不超10mm，长度不超过胶板总长的1/10，并且不允许有裂痕。
3．绝缘胶垫工艺及成型：绝缘垫上下表面应不存在有害的不规则性。
有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。
无害的不规则性是指生产过程中形成的表面不规则性。
4．绝缘胶垫厚度：在整个绝缘垫上应随机选择5个以上不同的点进行厚度测量和检查。
可使用千分尺或同样的精度的仪器进行测量。
千分尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应平展放置,以使千分尺测量之间是平滑的。
5．绝缘胶垫贮存：绝缘垫应贮存在专用箱内，避免阳光直射，雨雪浸淋，防止挤压和尖锐物体碰撞。
禁止绝缘垫与油、酸、碱或其他有害物质接触，并距离热源1m以上。
贮存环境温度宜为10℃～21℃之间。
防滑条绝缘胶垫凸点绝缘胶垫柳叶纹防滑胶板防滑绝缘垫(防滑绝缘胶垫)1、使用范围及存储方式：防滑绝缘胶垫具有防滑,防撞美观功能，广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。

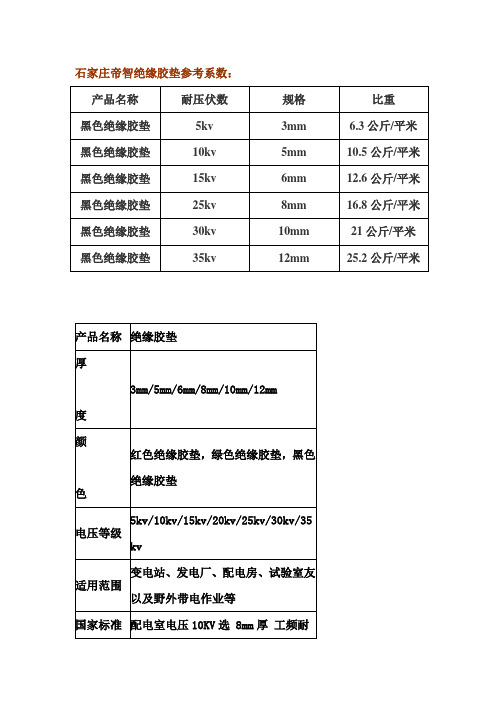

石家庄帝智绝缘胶垫参考系数：
产品名称耐压伏数规格比重
黑色绝缘胶垫5kv3mm 6.3公斤/平米黑色绝缘胶垫10kv5mm10.5公斤/平米黑色绝缘胶垫15kv6mm12.6公斤/平米黑色绝缘胶垫25kv 8mm16.8公斤/平米黑色绝缘胶垫30kv10mm21公斤/平米黑色绝缘胶垫35kv12mm25.2公斤/平米
产品名称绝缘胶垫
厚
度
3mm/5mm/6mm/8mm/10mm/12mm
颜色红色绝缘胶垫，绿色绝缘胶垫，黑色绝缘胶垫
电压等级
5kv/10kv/15kv/20kv/25kv/30kv/35
kv
适用范围
变电站、发电厂、配电房、试验室友
以及野外带电作业等
国家标准配电室电压10KV选 8mm厚工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.
配电室电压35KV 10-12mm厚工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.
配电室低压选5mm厚 500V以下工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒击穿.。
黑色绝缘胶垫红色绝缘胶垫绿色绝缘胶垫10kv绝缘胶垫20kv绝缘胶垫35kv绝缘胶垫斑马纹绝缘胶垫★★★★★绝缘胶垫的耐压等级只与绝缘橡胶的密度和厚度有关系。
与颜色和长度没有直接关系。
★★★★★绝缘胶垫一般铺设在配电室安全工具柜四周，均在地面铺设。
★★★★★红色绝缘胶垫一般铺设在门口或电力源头附近→起到警示作用★★★★★黑色绝缘胶垫适用于普通配电室全地面的铺设→起到保障安全的作用★★★★★绿色绝缘胶垫一般铺设在工具柜四周→证明安全工具柜四周是安全的区域。
★★★★★3mm绝缘胶垫一般铺设在普通变电室底面，耐压等级在5kv以下的设备厂房★★★★★5-6mm绝缘胶垫是最常规的厚度，用于10kv配电室★★★★★8-10mm绝缘胶垫适用于20kv电力电信机房★★★★★12mm绝缘胶垫一般是在35kv配电室实用●●●●●●●●●●●●●●●●●●●●●●●●●●●●●一、产品概述：绝缘胶垫、绝缘毯是广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用，具有较高的弹性，在介电环境中工作，最大绝缘电压10万伏。
颜色分为黑色、红色及绿色，一般规格为3-80mm*500-2000mm，也可按客户要求定长、定重。
二、技术参数：比重：1.6-1.7；扯断力：5Mpa ；伸长率：280%，硬度：65°±5°。
一、绝缘胶垫（绝缘胶板，绝缘橡胶垫，绝缘垫, 绝缘地毯绝缘垫，绝缘胶垫，绝缘橡胶垫，高压绝缘橡胶垫，10kv绝缘胶）应采用胶类绝缘材料制作。
二、绝缘垫分类：1．按照电压等级可分为：1）5KV绝缘垫技术参数：厚度3mm；颜色红，黑，绿；（2）10KV绝缘胶垫技术参数：厚度5mm；颜色红，黑，绿；（3）15KV绝缘垫技术参数：厚度5mm；颜色红，黑，绿；4）20KV绝缘胶垫技术参数：厚度6mm；颜色红，黑，绿；（5）25KV绝缘技术参数：厚度8mm；颜色红，黑，绿；(6) 30KV绝缘垫技术参数：厚度10mm；颜色红，黑，绿；(7) 35KV绝缘胶垫技术参数：厚度12mm；颜色红，黑，绿；2．按颜色可分为：(1)红色绝缘垫(2)黑色绝缘垫3)绿色绝缘垫3．按照厚度可分为：1）3mm，5mm，6mm，8mm，10mm，12mm.【绝缘胶垫小知识】橡胶的历史：【绝缘胶垫小知识】1493年，伟大的西班牙探险家哥伦布率队初次踏上南美大陆。
电气室绝缘垫的标准：
1.厚度：根据配电室电压等级的不同，绝缘垫的厚度也有所不同。
例如，5kv以下的配电室可使用3mm厚的绝缘橡胶垫，10kv配电室应选择5mm厚的绝缘垫，15kv配电室可使用6mm厚度的绝缘垫，25kv配电室应选择8mm厚度的绝缘垫，而30-35kv配电室可使用10mm-12mm的绝缘橡胶垫。
2.耐压等级：绝缘垫的耐压等级应根据所处配电室的耐压等级来选
择。
例如，5kv的配电室应选择耐压5kv的绝缘垫，10kv的配电室应选择耐压10kv的绝缘垫，15kv的配电室应选择耐压15kv的绝缘垫，以此类推。
3.材质：绝缘垫通常由橡胶或其他绝缘材料制成，以确保具有良好
的电气绝缘性能。
同时，绝缘垫应具备一定的防滑性能，以避免电工在操作时发生滑倒和跌落。
配电房绝缘地毯使用范围
“诚信服务、信守合同、广交朋友”是征原公司坚定的经营理念，我们严格认真地履行合约，兑现承诺，强化售后服务的网络体系，以更新、更高的思想指导我们的服务，把更新、更高的产品奉献给您。
让征原公司的努力化为您的满意，征原公司全体员工期待您来美丽的上海、来征原公司考察指导。
配电房绝缘地毯技术参数：
1.按照电压等级可分为：
(1)5KV绝缘胶垫
技术参数：厚度3mm;颜色红，黑，绿;比重：5.5KG/m2
(2)10KV绝缘胶垫
技术参数：厚度5mm;颜色红，黑，绿;比重：9KG/m2
(3)15KV绝缘胶垫
技术参数：厚度5mm;颜色红，黑，绿;比重：9KG/m2
(4)20KV绝缘胶垫
技术参数：厚度6mm;颜色红，黑，绿;比重：11KG/m2
(5)25KV绝缘胶垫
技术参数：厚度8mm;颜色红，黑，绿;比重：14.5KG/m2
(6) 30KV绝缘胶垫
技术参数：厚度10mm;颜色红，黑，绿;比重：18KG/m2
(7) 35KV绝缘胶垫
配电房绝缘地毯使用范围及存储：
配电房绝缘地毯广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。
一般防静电绝缘橡胶垫、阻燃橡胶垫、绝缘胶垫应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。
避免受酸碱和油的污染，不要露天防止避免阳光直射。
感谢您在上海征原公司咨询、下单、采购，这是一种缘分，也是一种信任；所以我们倍感珍惜，我们将以优质的产品和良好的服务来感谢您；我们知道唯有真心与诚信才能让更多的用户相信我们、选择我们，才能使上海征原电气发展更快，走得更远。
