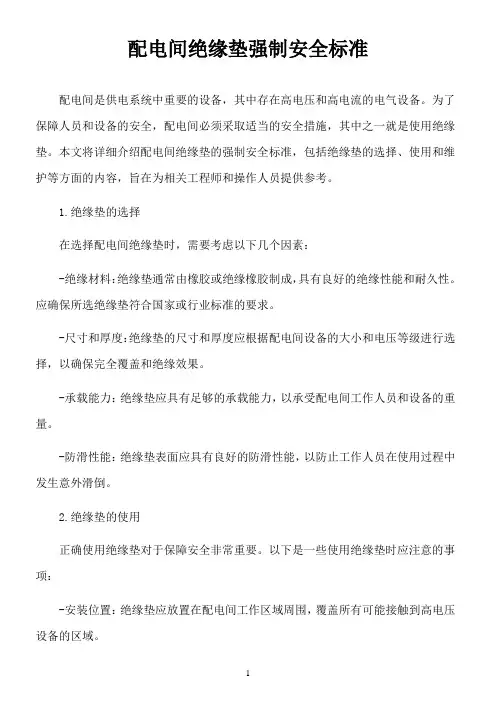

配电间绝缘垫强制安全标准配电间是供电系统中重要的设备，其中存在高电压和高电流的电气设备。
为了保障人员和设备的安全，配电间必须采取适当的安全措施，其中之一就是使用绝缘垫。
本文将详细介绍配电间绝缘垫的强制安全标准，包括绝缘垫的选择、使用和维护等方面的内容，旨在为相关工程师和操作人员提供参考。
1.绝缘垫的选择在选择配电间绝缘垫时，需要考虑以下几个因素：-绝缘材料：绝缘垫通常由橡胶或绝缘橡胶制成，具有良好的绝缘性能和耐久性。
应确保所选绝缘垫符合国家或行业标准的要求。
-尺寸和厚度：绝缘垫的尺寸和厚度应根据配电间设备的大小和电压等级进行选择，以确保完全覆盖和绝缘效果。
-承载能力：绝缘垫应具有足够的承载能力，以承受配电间工作人员和设备的重量。
-防滑性能：绝缘垫表面应具有良好的防滑性能，以防止工作人员在使用过程中发生意外滑倒。
2.绝缘垫的使用正确使用绝缘垫对于保障安全非常重要。
以下是一些使用绝缘垫时应注意的事项：-安装位置：绝缘垫应放置在配电间工作区域周围，覆盖所有可能接触到高电压设备的区域。
-完整覆盖：绝缘垫应完全覆盖地面，确保没有任何裸露的导电部分暴露在外。
-平整表面：在使用绝缘垫前，应确保地面平整、无尖锐物体和杂物，并清除尘土和湿气。
-固定稳固：绝缘垫应牢固地固定在地面上，以防止移动或滑动。
-系统接地：绝缘垫应与系统接地相连，以提供更高的安全性和可靠性。
3.绝缘垫的维护为确保绝缘垫的有效性和持久性，需要进行定期的维护和检查。
以下是一些常见的维护措施：-定期清洁：绝缘垫应定期清洁以去除尘土、油污和其他杂质。
-检查损坏：定期检查绝缘垫是否有损坏、裂纹或磨损，如发现任何问题应及时更换。
-存放保管：未使用的绝缘垫应存放在干燥、阴凉和通风良好的地方，避免阳光直射和潮湿环境。
-标识标记：绝缘垫上应标明生产日期、规格型号和相关认证标志，以便追溯和确认合格性。
4.培训和操作规程为了确保绝缘垫的正确使用，配电间工作人员应接受相关培训，并遵守操作规程，包括但不限于以下内容：-正确使用绝缘垫的方法和技巧。
前不久，打开微博，看到我的一位博友发布了这样一条消息：“车间里就是铺上了这种绝缘胶垫，每天散发着刺鼻的气味，搞得人头昏脑涨，快要中毒了。
”看到这里，我们不难想象，车间里工作人员众多，空气不易流动，加之现在不断上升的气温，工作室内铺设这样的劣质胶垫，给我们的工作人员带来了多么大的影响。
当然，没有一个好的工作环境，也间接影响着我们的生产绝缘胶垫的规格：按照电压等级可分5kv,10kv,20kv,25kv,35kv按颜色可分为：黑色胶垫，红色胶垫，绿色胶垫按厚度可分为：2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm.绝缘胶垫使用范围及存储方式：广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。
应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。
避免受酸碱和油的污染，不要露天防止避免阳光直射。
15KV绝缘胶垫 1. 15KV绝缘胶垫概述：简介：加强工作人员对地绝缘，由特殊橡胶制成的橡胶垫。
绝缘胶垫又称为绝缘胶垫，绝缘橡胶垫，绝缘毯，绝缘橡胶垫等。
具有较大体积电阻率和耐电击穿的胶垫。
用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。
用于配电等工作场合的台面或铺地绝缘材料。
（2）外观：斑痕或凹凸不平：深度或高度不得超过胶垫厚度公差；气泡：每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm；杂质：深度及长度不超过胶垫厚度不小于40mm；边缘不齐或海绵状：宽度不超10mm，长度不超过胶垫总长的1/10；裂纹：不允许有绝缘胶垫的国家标准：序号项目周期要求说明 1 工频耐压试验 1年电压等级工频耐压 kV 持续时间min 使用于带电设备区域高压 15 1 低压 3.5 1 试验时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至表8规定的电压值，保持1min，观察有无击穿现象，若无击穿，则试验通过。
试样分段试验时，两段试验边缘要重合。

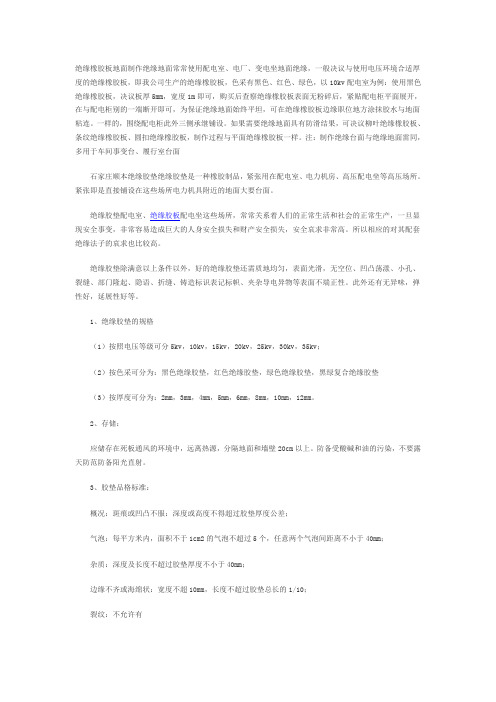

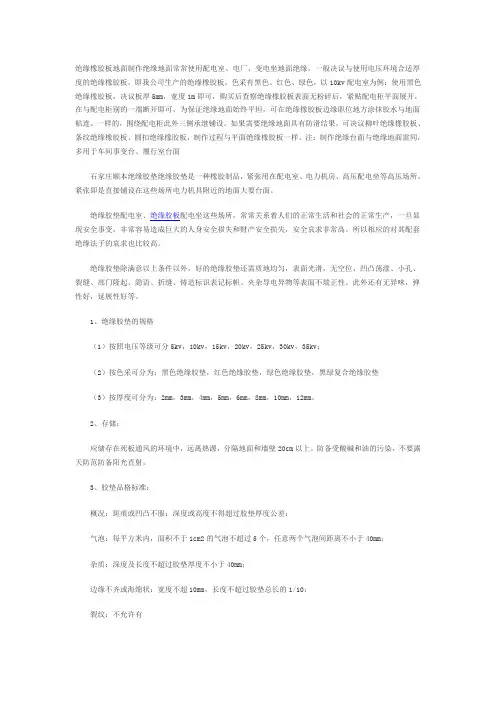

绝缘橡胶板地面制作绝缘地面常常使用配电室、电厂、变电坐地面绝缘，一般决议与使用电压环境合适厚度的绝缘橡胶板，即我公司生产的绝缘橡胶板，色采有黑色、红色、绿色，以10kv配电室为例：使用黑色绝缘橡胶板，决议板厚5mm，宽度1m即可，购买后查察绝缘橡胶板表面无粉碎后，紧贴配电柜平面展开，在与配电柜别的一端断开即可，为保证绝缘地面始终平坦，可在绝缘橡胶板边缘职位地方涂抹胶水与地面粘连。
一样的，围绕配电柜此外三侧承继铺设。
如果需要绝缘地面具有防滑结果，可决议柳叶绝缘橡胶板、条纹绝缘橡胶板、圆扣绝缘橡胶板，制作过程与平面绝缘橡胶板一样。
注：制作绝缘台面与绝缘地面雷同，多用于车间事变台、履行室台面石家庄顺本绝缘胶垫绝缘胶垫是一种橡胶制品，紧张用在配电室、电力机房、高压配电坐等高压场所。
紧张即是直接铺设在这些场所电力机具附近的地面大要台面。
绝缘胶垫配电室、绝缘胶板配电坐这些场所，常常关系着人们的正常生活和社会的正常生产，一旦显现安全事变，非常容易造成巨大的人身安全损失和财产安全损失，安全哀求非常高。
所以相应的对其配套绝缘法子的哀求也比较高。
绝缘胶垫除满意以上条件以外，好的绝缘胶垫还需质地均匀，表面光滑，无空位、凹凸荡漾、小孔、裂缝、部门隆起、隐语、折缝、铸造标识表记标帜、夹杂导电异物等表面不端正性。
此外还有无异味，弹性好，延展性好等。
1、绝缘胶垫的规格（1）按照电压等级可分5kv，10kv，15kv，20kv，25kv，30kv，35kv；（2）按色采可分为：黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫（3）按厚度可分为：2mm，3mm，4mm，5mm，6mm，8mm，10mm，12mm。
2、存储：应储存在死板通风的环境中，远离热源，分隔地面和墙壁20cm以上。
防备受酸碱和油的污染，不要露天防范防备阳光直射。
3、胶垫品格标准：概况：斑痕或凹凸不服：深度或高度不得超过胶垫厚度公差；气泡：每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm；杂质：深度及长度不超过胶垫厚度不小于40mm；边缘不齐或海绵状：宽度不超10mm，长度不超过胶垫总长的1/10；裂纹：不允许有绝缘胶垫实行接线图实行时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至表8规定的电压值，保持1min，观察有无击穿现象，若无击穿，则实行经过进程。
配电房绝缘胶鞋规定
1、5kv以下配电室。
5kv以下的配电室可用3mm厚的绝缘橡胶垫，3mm绝缘橡胶垫耐压可达5kv，5kv以下的均可以使用。
2、10kv配电室。
10kv配电室可使用5mm厚绝缘橡胶垫，5mm 绝缘橡胶垫耐压可达10kv，使用5mm或以上厚度的绝缘橡胶垫比较合适。
3、15kv配电室。
15kv配电室可使用6mm绝缘胶垫，6mm绝缘胶垫耐压可达15kv，一般15kv配电室使用6mm及以上规格产品。
4、25kv配电室。
25kv配电室可使用8mm厚绝缘橡胶垫，8mm 厚绝缘橡胶垫耐压达25kv，所以8mm或以上厚度适合25kv配电室。
5、30-35kv配电室。
30-35kv配电室可以使用10mm-12mm的绝缘橡胶垫，耐压程度于厚度成正比。
《电业安全工作规程》(变电站及发电厂电气部分)内部的一些规定，许多电气工作是需要站在绝缘胶垫上的，比如:“装卸高压熔断器(保险)，应戴护目眼镜和绝缘手套，必要时使用绝缘夹钳，并站在绝缘胶垫或绝缘台上。
绝缘胶垫本身有一定重量，有较好的抓地性，可以直接平铺在地面上，一般无需胶水固定；接缝处可用壁纸刀切成斜度45°的切口，对齐拼接后可保证无明显缝隙，不影响美观及绝缘胶垫正常使用，如对外观要求严格可用焊枪连接。
高压绝缘橡胶垫标准
高压绝缘橡胶垫的标准包括外观、电压等级和物理性能等方面的要求。
具体如下：
1.外观要求：绝缘橡胶垫应无斑痕或凹凸不平，气泡的数量和大小有特定限制，
杂质的深度及长度不得超过规定标准，边缘不齐或海绵状的部分宽度和长度也有明确的要求。
2.电压等级：根据国家标准HG2949-1999《电绝缘橡胶板》，绝缘橡胶垫的电
压等级分为高压和低压，其中高压为15kV，低压为3.5kV，并且要求在相应的电压等级下能够承受1分钟的工频耐压测试。
3.物理性能：绝缘橡胶垫应具有较大的体积电阻率和良好的耐电击穿性能，这
是确保其绝缘效果的基本要求。
在选择和使用高压绝缘橡胶垫时，应确保产品符合上述标准，以保证工作人员的安全和电力系统的正常运行。
同时，由于这类产品涉及到电力安全，建议从正规渠道购买，并定期进行检查和维护，以确保其性能不受损害。

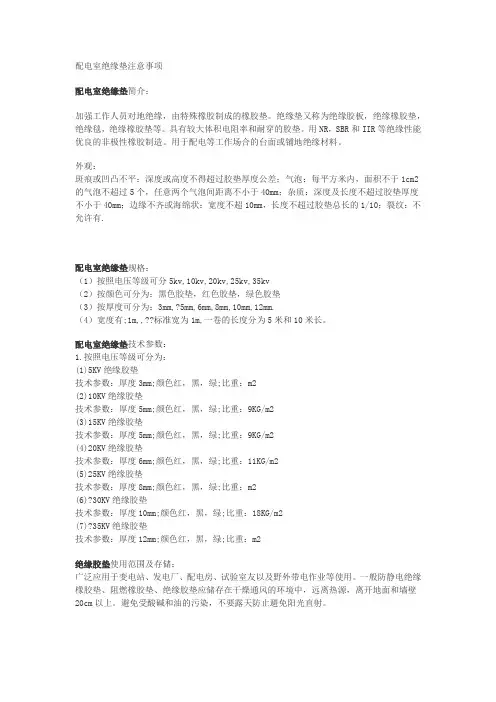

配电室绝缘垫注意事项配电室绝缘垫简介：加强工作人员对地绝缘，由特殊橡胶制成的橡胶垫。
绝缘垫又称为绝缘胶板，绝缘橡胶垫，绝缘毯，绝缘橡胶垫等。
具有较大体积电阻率和耐穿的胶垫。
用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。
用于配电等工作场合的台面或铺地绝缘材料。
外观：斑痕或凹凸不平：深度或高度不得超过胶垫厚度公差；气泡：每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm；杂质：深度及长度不超过胶垫厚度不小于40mm；边缘不齐或海绵状：宽度不超10mm，长度不超过胶垫总长的1/10；裂纹：不允许有.配电室绝缘垫规格：（1）按照电压等级可分5kv,10kv,20kv,25kv,35kv（2）按颜色可分为：黑色胶垫，红色胶垫，绿色胶垫（3）按厚度可分为：3mm,?5mm,6mm,8mm,10mm,12mm.（4）宽度有;1m,,??标准宽为1m,一卷的长度分为5米和10米长。
配电室绝缘垫技术参数：1.按照电压等级可分为：(1)5KV绝缘胶垫技术参数：厚度3mm;颜色红，黑，绿;比重：m2(2)10KV绝缘胶垫技术参数：厚度5mm;颜色红，黑，绿;比重：9KG/m2(3)15KV绝缘胶垫技术参数：厚度5mm;颜色红，黑，绿;比重：9KG/m2(4)20KV绝缘胶垫技术参数：厚度6mm;颜色红，黑，绿;比重：11KG/m2(5)25KV绝缘胶垫技术参数：厚度8mm;颜色红，黑，绿;比重：m2(6)?30KV绝缘胶垫技术参数：厚度10mm;颜色红，黑，绿;比重：18KG/m2(7)?35KV绝缘胶垫技术参数：厚度12mm;颜色红，黑，绿;比重：m2绝缘胶垫使用范围及存储：广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。
一般防静电绝缘橡胶垫、阻燃橡胶垫、绝缘胶垫应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。
避免受酸碱和油的污染，不要露天防止避免阳光直射。

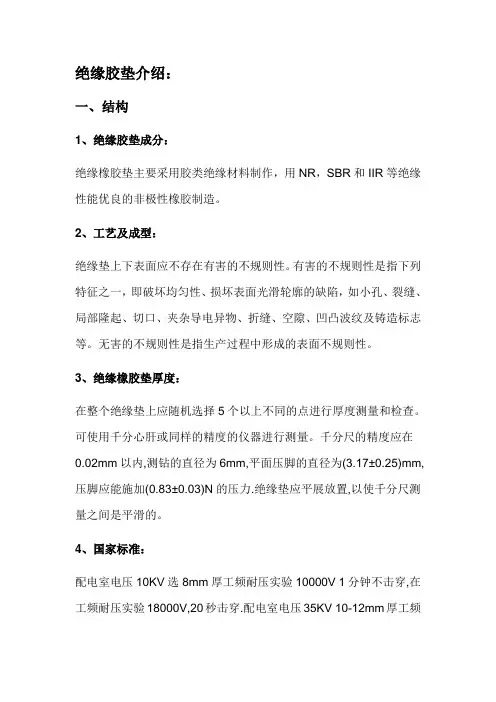

绝缘胶垫介绍：一、结构1、绝缘胶垫成分：绝缘橡胶垫主要采用胶类绝缘材料制作，用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。
2、工艺及成型：绝缘垫上下表面应不存在有害的不规则性。
有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。
无害的不规则性是指生产过程中形成的表面不规则性。
3、绝缘橡胶垫厚度：在整个绝缘垫上应随机选择5个以上不同的点进行厚度测量和检查。
可使用千分心肝或同样的精度的仪器进行测量。
千分尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应平展放置,以使千分尺测量之间是平滑的。
4、国家标准：配电室电压10KV选 8mm厚工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.配电室电压35KV 10-12mm厚工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.配电室低压选5mm厚500V以下工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒不击穿。
5、质量标准：绝缘胶垫上下表面应不存在有害的不规则性。
绝缘胶垫有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、凹凸波纹及铸造标志等。
二、特性绝缘垫上下表面应不存在有害的不规则性。
有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。
无害的不规则性是指生产过程中形成的表面不规则性。
质量好的绝缘胶垫没有异味，没有气泡，没有凹坑，表面光滑整洁干净。
三、用途绝缘胶垫主要用在配电房、配电所，用于配电设施地面的铺设，起到一个绝缘的效果，雨季湿度大，绝缘防护工作就更加重要了，因为雨季下雨量较大，很多配电室、配电室为了安全，开始使用高一级标准的绝缘胶垫，所以产品的需求增大了很多。
配电室绝缘橡胶垫铺设要求
配电室绝缘橡胶垫是一种经过特殊处理的橡胶材料，能够有效地防止电流泄漏和电击等危险。
铺设绝缘橡胶垫的方法和要求十分重要，以下是相关的注意事项：
1. 铺设绝缘橡胶垫的前提是要先对配电室开展必要的清理和检查，包括地面的平整度、杂物清理、水路、电缆管道等设施的检查。
2. 铺设绝缘橡胶垫时，应选择整块的垫子，无接缝，保证其良
好的绝缘性能。
3. 铺设绝缘橡胶垫时，应将其放在地面上，切割成适当的形状，确保其与地面完全贴合，避免出现空隙。
4. 铺设绝缘橡胶垫时，应将其和地面固定在一起，防止垫子移
动或滑动。
5. 铺设绝缘橡胶垫时，应保证其表面干燥清洁，无油污和杂物，确保其绝缘性能不受影响。
以上是配电室绝缘橡胶垫铺设的基本要求，操作人员应按以上要求进行铺设，确保电力设施的安全运行。
