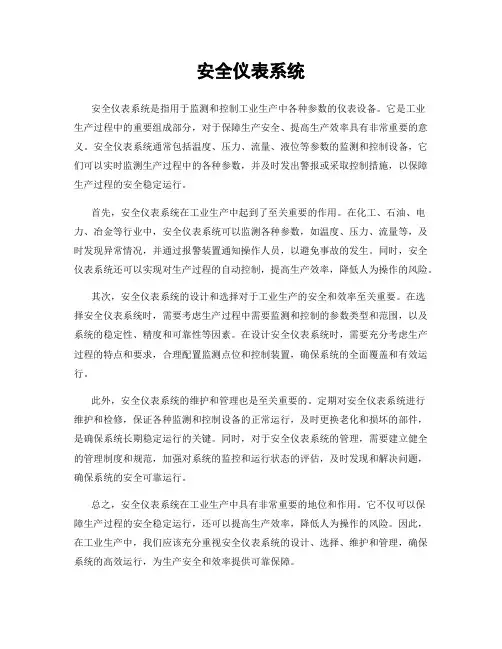

安全仪表系统简介

安全仪表系统安全仪表系统是指用于监测和控制工业生产中各种参数的仪表设备。

它是工业生产过程中的重要组成部分，对于保障生产安全、提高生产效率具有非常重要的意义。

安全仪表系统通常包括温度、压力、流量、液位等参数的监测和控制设备，它们可以实时监测生产过程中的各种参数，并及时发出警报或采取控制措施，以保障生产过程的安全稳定运行。

首先，安全仪表系统在工业生产中起到了至关重要的作用。

在化工、石油、电力、冶金等行业中，安全仪表系统可以监测各种参数，如温度、压力、流量等，及时发现异常情况，并通过报警装置通知操作人员，以避免事故的发生。

同时，安全仪表系统还可以实现对生产过程的自动控制，提高生产效率，降低人为操作的风险。

其次，安全仪表系统的设计和选择对于工业生产的安全和效率至关重要。

在选择安全仪表系统时，需要考虑生产过程中需要监测和控制的参数类型和范围，以及系统的稳定性、精度和可靠性等因素。

在设计安全仪表系统时，需要充分考虑生产过程的特点和要求，合理配置监测点位和控制装置，确保系统的全面覆盖和有效运行。

此外，安全仪表系统的维护和管理也是至关重要的。

定期对安全仪表系统进行维护和检修，保证各种监测和控制设备的正常运行，及时更换老化和损坏的部件，是确保系统长期稳定运行的关键。

同时，对于安全仪表系统的管理，需要建立健全的管理制度和规范，加强对系统的监控和运行状态的评估，及时发现和解决问题，确保系统的安全可靠运行。

总之，安全仪表系统在工业生产中具有非常重要的地位和作用。

它不仅可以保障生产过程的安全稳定运行，还可以提高生产效率，降低人为操作的风险。

因此，在工业生产中，我们应该充分重视安全仪表系统的设计、选择、维护和管理，确保系统的高效运行，为生产安全和效率提供可靠保障。

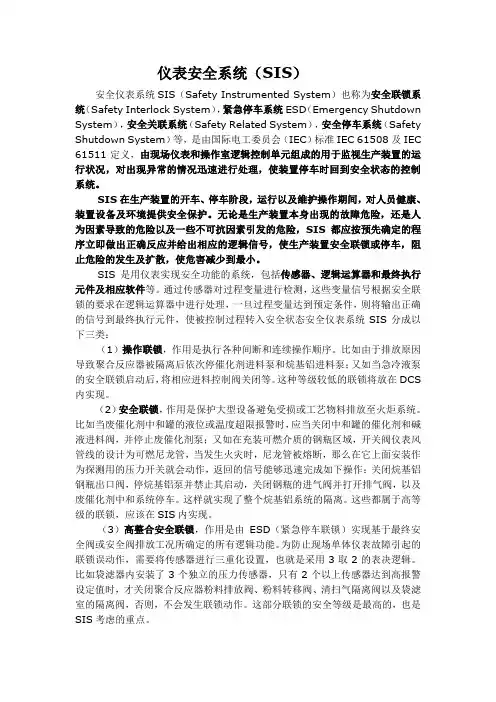

仪表安全系统（SIS）安全仪表系统SIS（Safety Instrumented System）也称为安全联锁系统（Safety Interlock System），紧急停车系统ESD（Emergency Shutdown System），安全关联系统（Safety Related System），安全停车系统（Safety Shutdown System）等，是由国际电工委员会（IEC）标准IEC 61508及IEC 61511定义，由现场仪表和操作室逻辑控制单元组成的用于监视生产装置的运行状况，对出现异常的情况迅速进行处理，使装置停车时回到安全状态的控制系统。

SIS在生产装置的开车、停车阶段，运行以及维护操作期间，对人员健康、装置设备及环境提供安全保护。

无论是生产装置本身出现的故障危险，还是人为因素导致的危险以及一些不可抗因素引发的危险，SIS都应按预先确定的程序立即做出正确反应并给出相应的逻辑信号，使生产装置安全联锁或停车，阻止危险的发生及扩散，使危害减少到最小。

SIS是用仪表实现安全功能的系统，包括传感器、逻辑运算器和最终执行元件及相应软件等。

通过传感器对过程变量进行检测，这些变量信号根据安全联锁的要求在逻辑运算器中进行处理，一旦过程变量达到预定条件，则将输出正确的信号到最终执行元件，使被控制过程转入安全状态安全仪表系统SIS分成以下三类：（1）操作联锁，作用是执行各种间断和连续操作顺序。

比如由于排放原因导致聚合反应器被隔离后依次停催化剂进料泵和烷基铝进料泵；又如当急冷液泵的安全联锁启动后，将相应进料控制阀关闭等。

这种等级较低的联锁将放在DCS 内实现。

（2）安全联锁，作用是保护大型设备避免受损或工艺物料排放至火炬系统。

比如当废催化剂中和罐的液位或温度超限报警时，应当关闭中和罐的催化剂和碱液进料阀，并停止废催化剂泵；又如在充装可燃介质的钢瓶区域，开关阀仪表风管线的设计为可燃尼龙管，当发生火灾时，尼龙管被熔断，那么在它上面安装作为探测用的压力开关就会动作，返回的信号能够迅速完成如下操作：关闭烷基铝钢瓶出口阀，停烷基铝泵并禁止其启动，关闭钢瓶的进气阀并打开排气阀，以及废催化剂中和系统停车。

什么是安全仪表系统？SIS安全仪表系统1、什么是安全仪表系统在IEC61508中，SIS被称为安全相关系统（Safety Related System）,将被控对象称为被控设备（EUC）。

IEC61511将安全仪表系统SIS定义为用于执行一个或多个安全仪表功能（Safety Instrumented Function,SIF）的仪表系统。

SIS是由传感器（如各类开关、变送器等）、逻辑控制器、以及最终元件（如电磁阀、电动门等）的组合组成,如图1所示。

IEC61511又进一步指出，SIS可以包括，也可以不包括软件。

另外，当操作人员的手动操作被视为SIS的有机组成部分时，必须在安全规格书（Safety Requirement Specification,SRS)中对人员操作动作的有效性和可靠性做出明确规定，并包括在SIS的绩效计算中。

从SIS的发展过程看，其控制单元部分经历了电气继电器（Electrical）、电子固态电路（Electronic）和可编程电子系统（Programmable Electronic System），即E/E/PES三个阶段。

安监总局116号文件国家安全监管总局于2014年11月13日下发《国家安全监管总局关于加强化工安全仪表系统管理指导意见（安监总管三〔2014〕116号）》该意见涉及到了生产，设计，管理等多个方面。

HAZOP分析，SIL等级评估，安全系统验证，老装置安全系统安全等级评估，安全系统改造等，这些工作将在今后几年中越来越多，越来越重要！下图为由PES构成的SIS图1 SIS的构成SIS安全仪表系统(1) SIF安全仪表功能可以是安全仪表保护功能，也可以是安全仪表控制功能，或包含这两者。

(2) 需要说明的是，这里所说的安全仪表控制功能，是指以连续模式（Continuous Mode）。

概述安全仪表系统是一个综合性的系统，由多个测量、监测、控制和保护设备组成，主要用于监测工业生产和运行过程中的各种参数，并对可能发生的危险情况进行识别、预警和应对。

安全仪表系统广泛应用于化工、石油、天然气、冶金、能源、交通等领域，确保生产安全、提高生产效率。

安全仪表系统一般包含以下组成部分：•传感器/测量仪器：用于采集各种参数，比如温度、压力、流量、液位等；•控制器/处理器：对采集的各种参数进行处理、分析、控制和计算，产生相应的控制信号；•警报器/报警器：在发生异常情况时发出声光信号或直接切断断电等措施发出警报；•记录器/存储器：将各种参数和控制信号记录下来，以备查询和分析；安全仪表系统的功能和特点安全仪表系统主要的功能和特点如下：安全监测和保护安全仪表系统能够对工业生产和运行过程中可能发生的危险情况进行实时监测，比如温度过高、压力过大、流量过小等，一旦发现异常情况，就会发出警报信号，通知工作人员及时处理，避免事故或减少损失。

生产控制安全仪表系统还可以对工业生产过程进行实时控制，确保生产过程的安全、稳定和高效。

比如，在一些化工、石油、天然气等行业中，安全仪表系统可以用来调节和控制生产工艺中的温度、压力、流量等参数，从而保证生产的质量和效率。

数据采集和分析安全仪表系统还可以将采集到的各种参数和控制信号记录在记录器或存储器中，以备后续查询和分析。

这些数据可以用来优化生产工艺、改进质量管理体系、预测设备故障等。

安全仪表系统的应用领域安全仪表系统广泛应用于以下领域：化工工业在化工工业中，安全仪表系统需要对各种化工原料和中间产品的温度、压力、流量、液位等参数进行实时监测和控制，从而保证生产过程的安全和可靠性。

石油天然气行业在石油天然气行业中，安全仪表系统主要用于监测和控制油气管道的压力、流量和温度等参数，以及油气分离、净化、储存等生产工艺中的关键参数。

冶金行业在冶金行业中，安全仪表系统主要用于监测和控制各种冶金生产过程中的温度、压力、流量、液位等参数，并对可能发生的火灾、爆炸等危险情况进行识别和报警。

安全仪表系统sis安全仪表系统(SIS)是一种用于监控和控制工业过程中的安全装置，它通过监测过程变量并在发生异常时采取相应的控制措施，以确保系统在安全状态下运行。

SIS在工业生产中起着至关重要的作用，它能够有效地预防事故的发生，保障生产设备和人员的安全。

首先，SIS的核心是安全仪表，它包括传感器、控制器和执行器三部分。

传感器用于采集过程变量，如温度、压力、流量等，控制器对传感器采集到的信号进行处理，并根据预设的安全逻辑进行判断，最后执行器根据控制器的指令来进行相应的控制操作。

这一系列的动作构成了SIS的核心功能，保障了工业过程的安全运行。

其次，SIS的设计需要满足一系列的标准和规范，以确保其可靠性和安全性。

在设计SIS时，需要对工艺流程进行全面的分析，确定潜在的危险源和安全风险，然后制定相应的安全逻辑和控制策略。

同时，SIS的硬件设备和软件系统也需要符合相关的国际标准，如IEC 61508和IEC 61511等，以确保其可靠性和稳定性。

另外，SIS的运行和维护也是至关重要的。

一旦SIS出现故障或失效，可能会导致严重的安全事故，因此对SIS的运行状态进行定期的监测和检测是必不可少的。

此外，对SIS的维护和保养也需要严格按照相关的规程和标准进行，以确保其在关键时刻能够可靠地发挥作用。

最后，随着工业自动化技术的不断发展，SIS也在不断地进行创新和改进。

新型的传感器、控制器和执行器的应用，使得SIS在安全性和可靠性上都得到了进一步的提升。

同时，人工智能和大数据技术的应用，也为SIS的监测和控制提供了更多的可能性，使得SIS在工业生产中的应用范围更加广泛。

总之，安全仪表系统(SIS)作为工业生产中的重要安全装置，其在预防事故和保障生产安全方面发挥着不可替代的作用。

设计、运行和维护一套可靠的SIS系统对于工业企业来说至关重要，只有不断地改进和完善SIS系统，才能更好地保障工业生产的安全和稳定运行。

安全仪表控制系统安全仪表控制系统是指用于监测、控制和保护工业生产设备的一种自动化系统。

它通过测量、显示、报警和控制来确保生产设备的安全运行，防止事故的发生，保障人员和设备的安全。

安全仪表控制系统在工业生产中起着至关重要的作用，它不仅可以提高生产效率，还可以保障生产过程的安全稳定。

安全仪表控制系统主要包括传感器、控制器、执行器和监控系统等组成部分。

传感器是安全仪表控制系统的核心部件，它可以将各种参数如温度、压力、流量等转换成电信号，并传输给控制器进行处理。

控制器根据传感器采集到的数据，通过内置的算法进行分析，然后发出控制信号给执行器，实现对设备的控制和保护。

监控系统则可以实时监测和显示生产设备的运行状态，一旦发现异常情况，可以及时报警并采取相应的措施。

安全仪表控制系统在工业生产中有着广泛的应用，特别是在化工、石油、电力、冶金等行业。

在化工生产中，安全仪表控制系统可以监测和控制化工生产过程中的各种参数，确保生产过程的安全稳定。

在石油行业，安全仪表控制系统可以监测油井的运行状态，防止油井爆炸和泄漏等事故的发生。

在电力行业，安全仪表控制系统可以监测发电设备的运行状态，确保电力生产的安全稳定。

在冶金行业，安全仪表控制系统可以监测高温熔炼过程中的各种参数，保障生产设备和人员的安全。

随着工业自动化技术的不断发展，安全仪表控制系统也在不断完善和提高。

传感器的精度不断提高，控制器的算法不断优化，监控系统的功能不断增强。

同时，安全仪表控制系统也在向智能化、网络化方向发展，可以实现远程监控和远程控制，大大提高了生产设备的安全性和可靠性。

在使用安全仪表控制系统时，需要注意系统的正确安装和调试，确保各个部件的正常运行。

同时，定期对系统进行维护和检修，及时发现和排除故障，确保系统的稳定运行。

此外，还需要对系统进行定期的检测和校准，保证系统的测量和控制精度。

总之，安全仪表控制系统在工业生产中起着至关重要的作用，它可以保障生产设备和人员的安全，提高生产效率，确保生产过程的安全稳定。

安全仪表系统SIS简介1. 背景介绍安全仪表系统（Safety Instrumented System，简称SIS）是一种集成硬件和软件的自动化系统，用于监控和控制工业过程中的安全性。

它的主要目标是防止和减少事故的发生，保护人员、设备和环境的安全。

随着现代工业的快速发展，工厂和生产系统越来越复杂，对安全性的要求也越来越高。

安全仪表系统SIS应运而生，为工业企业提供了关键的监控和控制手段，以确保工业过程的安全性和可靠性。

2. SIS的核心功能安全仪表系统SIS的核心功能是通过监测工业过程中的关键参数和状态，实时评估风险，并采取相应的控制措施来保护系统的安全性。

具体而言，SIS可以实现以下功能：2.1 安全监测SIS可以监测工业过程中的关键参数，例如温度、压力、流量等，以及设备的状态信息。

通过实时采集和分析这些数据，SIS可以及时发现潜在的安全威胁，并进行相应的处理。

2.2 风险评估SIS通过对工业过程进行风险评估，确定潜在的事故风险等级。

这可以帮助工程师更好地了解当前系统的安全状况，并采取相应的控制策略来降低风险。

2.3 报警和通知当SIS检测到潜在的安全威胁或风险超出阈值时，它会发出报警和通知，以提醒操作人员采取必要的措施。

这可以帮助企业及时做出反应，避免事故的发生或进一步扩大。

2.4 控制措施根据风险评估的结果，SIS可以实施一系列控制措施，例如紧急停机、流程调整等，以确保系统的安全性。

这些措施旨在最大程度地减少潜在的损害和影响，并保护人员、设备和环境的安全。

3. SIS的关键组成部分安全仪表系统SIS通常由以下几个关键组成部分构成：3.1 传感器和测量设备传感器和测量设备用于监测工业过程中的关键参数和状态。

它们负责实时采集数据，并将其传输给SIS系统进行分析和处理。

3.2 控制器控制器是SIS系统的核心部分，负责接收和处理传感器和测量设备传输的数据。

控制器通过算法和逻辑来评估风险和采取相应的控制措施。

安全仪表系统（SIS）SIS是一种经专门机构认证，具有一定安全完整性水平，用于降低生产过程风险的仪表安全保护系统；当工艺条件达到或超过安全极限时，SIS应具备引导工艺过程停车的功能。

它不仅能响应生产过程因超过安全极限而带来的风险，而且能检测和处理自身的故障，从而按预定条件或程序使生产过程处于安全状态，以确保人员、设备及工厂周边环境的安全。

按照SIS的定义，下述系统均属于安全仪表系统：安全联锁系统（Safety Interlock System—SIS）安全关联系统（Safety Related System—SRS）仪表保护系统（Instrument Protective System—IPS）透平压缩机集成控制系统（Integrated Turbo & Compressor Control System—ITCC）火灾及气体检测系统（Fire and gas systems—F&G）紧急停车系统（Emergency Shutdown Device—ESD）燃烧管理系统（Burner Management System）列车自动防护系统（ATP）安全仪表系统与过程控制系统（如DCS、PLC等）有明显的区别。

过程控制系统是执行常规生产功能的控制系统,过程控制系统以“表征生产过程的参量”为被控制量，使之接近给定值或保持在给定范围内的自动控制系统。

过程控制系统执行基本过程控制功能以达到生产过程的操作要求；安全仪表系统则是监视生产过程的状态,判断危险条件,防止风险的发生或者减轻风险造成的后果。

控制系统是主动的、动态的；而安全仪表系统则是被动的、休眠的。

在大部分时间,装置的正常运行都是靠基本控制系统,而在这时的安全仪表系统是没有任何作用的,只有在发生危险且基本控制系统已经无法控制时,安全仪表系统才发挥作用。

过程控制系统与安全仪表系统都有发生失效的可能,对于过程控制系统来说,其大部分的失效都会在运行过程中很明显地表现出来,包括温度、压力、流量等的不正常,那么必定会影响生产过程的运行,由此产生的故障现象马上会展现出来。

安全仪表系统及其功能安全安全是企业重要的考虑因素之一，而安全仪表系统则成为了现代企业中不可或缺的一部分。

本文将介绍什么是安全仪表系统，以及它是如何保持安全和可靠的。

安全仪表系统是什么？安全仪表系统简称SIS，是用于监测过程的仪器和控制系统的组合体，旨在识别并保护一些危险事件和过程。

SIS是用于管理一种或多种危险场景的自动安全系统，它是独立于过程控制系统（PCS）的。

SIS 持续监测过程变量，识别突发事件或不正常工作，根据安全逻辑和安全仪表来实现安全保障。

安全仪表系统的运作原理安全仪表系统的运作原理是通过物理或逻辑输入信号并执行逻辑计算，来产生适当的控制输出，以控制过程中的危险事件。

这意味着当预测突发事件即将发生时，SIS系统会发出信号并采取适当的措施来避免事故发生。

安全仪表系统通常由以下三个组成部分构成：1.传感器：传感器用于监测过程参数，例如压力、温度和流量等。

传感器会把参数转换成电气信号，并通过线缆传输到控制器。

2.逻辑求解器：逻辑求解器是SIS系统的核心。

它读取传感器的输入信号，并执行相应的计算，以便确定此时是否应该采取措施来避免事故发生。

3.控制器：控制器是SIS系统的输出部分。

它接收从逻辑求解器发送的信号，并能够控制主控制器、切换控制器或阀门。

安全仪表系统的功能安全SIS的功能安全是为防范因电器软件故障引起的危险而设计的，因此要求SIS必须满足特定的安全要求。

为了做到这一点，所有SIS都需要进行严格的检查和验证，以验证所采用的所有电气、机械和软件组件的安全性。

SIS功能安全是由一系列国际标准定义的，其中最重要的是IEC 61508标准和IEC 61511标准。

这些标准规定了安全仪表系统的最小安全性要求，并对功能安全相关的所有特性进行了详细说明，包括可靠性、可恢复性、容错能力、苛刻环境下的可靠性和多种失效技术等。

总结安全仪表系统是现代企业中不可或缺的一部分，它是对危险事件的预测和管理。

通过使用适当的传感器、逻辑求解器和控制器，安全仪表系统可以监测过程变量，识别异常工作，并执行相应的控制操作以保护人员和设施的安全。

安全仪表系统
安全仪表系统是指用于监测和控制安全性的设备和系统。

它可以通过测量和显示各种参数来确保工作场所或环境的安全性。

安全仪表系统通常由以下几个部分组成：
1. 传感器：用于测量各种参数，如温度、压力、湿度、气体浓度等。

这些传感器将采集到的信息转换成电信号，并发送给控制器。

2. 控制器：接收传感器发送的信号，并执行相应的控制操作。

控制器通常使用逻辑电路、微处理器或者PLC（可编程逻辑控制器）等设备来处理和分析传感器数据，并根据设定的安全参数做出相应的响应。

3. 显示器：用于显示传感器采集到的数据和控制系统的状态。

显示器通常具有数字显示、图形显示或报警灯等功能，方便人员实时监测和判断安全性。

4. 报警器：用于发出警报以提醒人员存在潜在的安全问题。

警报器通常使用声音、光线或者震动等方式来吸引人们的
注意。

安全仪表系统广泛应用于工业、化工、能源、交通、航空
等领域，确保工作场所和环境的安全性，减少事故的发生，保护人员和设备的安全。

安全仪表系统SIS简介安全仪表系统（Safety Instrumented System，简称SIS）是一种用于监测和控制工业过程的安全系统。

它主要用于识别并响应潜在的危险和故障条件，以保护人员、设备和环境的安全。

SIS的主要目标是防止事故发生、减轻事故后果和恢复过程的安全性。

它通过使用传感器、执行器和逻辑控制器等元件，监测过程参数，并根据设定的安全逻辑和策略，采取适当的控制措施。

SIS通常由以下几个组成部分构成：1. 传感器：用于测量过程参数，如温度、压力、流量等。

传感器将这些参数转换为电信号，并将其发送给逻辑控制器。

2. 逻辑控制器：是SIS的核心部分，通常采用可编程逻辑控制器（PLC）或安全PLC。

逻辑控制器接收来自传感器的输入信号，并根据预设的安全逻辑和策略，判断当前过程是否存在危险或故障条件，并采取相应的控制动作。

3. 执行器：执行器根据逻辑控制器的指令，对过程进行控制。

它们可以是阀门、电动驱动装置、泵或其他设备，用于控制流量、压力等过程参数。

4. 人机界面：SIS通常提供一个人机界面，用于操作和监视系统的状态。

这可以是一个操作面板、监视器或计算机界面，允许操作员对系统进行配置、诊断和操作。

SIS的设计和实施需要遵循相关的安全标准和规范，如国际电工委员会（IEC）的IEC 61508和IEC 61511标准。

这些标准规定了SIS的安全功能要求、可靠性要求、验证和验证方法等。

以下是SIS的一些关键要素和功能：1. 安全功能：SIS的主要任务是实现安全功能，即在系统或过程发生危险或故障条件时，采取适当的控制行动以防止事故的发生或减轻事故后果。

安全功能可以包括紧急停机、阀门关闭、泄漏控制等。

2. 可靠性：SIS必须具备高度的可靠性，以确保在需要时能够正确地执行安全功能。

为了实现可靠性，SIS通常采用多重冗余设计，包括冗余传感器、逻辑控制器和执行器，以确保即使在组件故障的情况下，系统仍能正常运行。
