安全仪表系统(SIS)简介

安全仪表系统SIS的简介
安全仪表系统（Safety Instrumented System，SIS）是一种用于监控和保护工业过程的仪器和控制系统，旨在减轻或消除重大事故的影响。

以下是对安全仪表系统SIS的简介：
一、SIS的基本概念
安全仪表系统SIS是通过控制系统或仪器实现对工艺设施进行最终控制的一套系统。

其主要功能是在异常情况下实时检测工艺参数，并根据安全逻辑实现对设备的故障诊断、告警、切断并调整操作参数等。

二、SIS的组成
安全仪表系统SIS由控制器、传感器、执行器和可编程逻辑控制器（PLC）等各种设备组成。

控制器是SIS的核心部分，负责控制器与外部设备传输数据，进行安全逻辑计算等。

传感器可以实时检测工艺参数或设备状态，如果发现异常行为，则会立即向SIS发送警报信号。

执行器可以根据SIS的安全逻辑控制进行操作，自动切断故障源并保障生产运行。

三、SIS的应用领域
安全仪表系统SIS广泛应用于石油、化工、电力、制药、食品饮料等领域的自动化控制设备和系统中。

它们可以有效地保障工业生产和操作过程中人员、设备和环境的安全。

总之，安全仪表系统SIS是工业安全设备的重要组成部分，它对于预防万一事故、保障工业生产安全具有至关重要的作用。

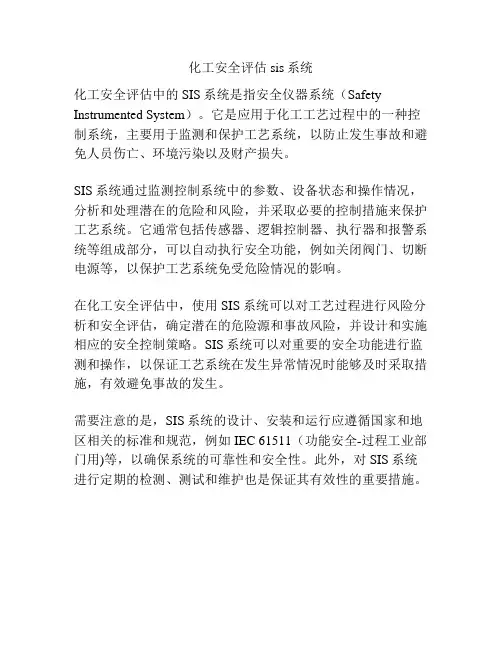

化工安全评估sis系统
化工安全评估中的SIS系统是指安全仪器系统（Safety Instrumented System）。

它是应用于化工工艺过程中的一种控制系统，主要用于监测和保护工艺系统，以防止发生事故和避免人员伤亡、环境污染以及财产损失。

SIS系统通过监测控制系统中的参数、设备状态和操作情况，分析和处理潜在的危险和风险，并采取必要的控制措施来保护工艺系统。

它通常包括传感器、逻辑控制器、执行器和报警系统等组成部分，可以自动执行安全功能，例如关闭阀门、切断电源等，以保护工艺系统免受危险情况的影响。

在化工安全评估中，使用SIS系统可以对工艺过程进行风险分析和安全评估，确定潜在的危险源和事故风险，并设计和实施相应的安全控制策略。

SIS系统可以对重要的安全功能进行监测和操作，以保证工艺系统在发生异常情况时能够及时采取措施，有效避免事故的发生。

需要注意的是，SIS系统的设计、安装和运行应遵循国家和地区相关的标准和规范，例如IEC 61511（功能安全-过程工业部门用)等，以确保系统的可靠性和安全性。

此外，对SIS系统进行定期的检测、测试和维护也是保证其有效性的重要措施。

sis系统是什么意思啊
sis系统意思如下：
SIS系统（SafetyInstrumentedSystem安全仪表系统）属于企业生产过程自动化范畴，用于保障安全生产的一套系统，安全等级高于DCS的自动化控制系统，当自动化生产系统出现异常时，SIS会进行干预，降低事故发生的可能性。

SIS系统以分散控制系统为基础，采用先进、适用、有效的专业计算方法，提高了机组运行的可靠性。

SIS系统完成生产过程的监控和管理，故障诊断和分析，性能计算和分析、生产调度、生产优化等业务过程，是集电厂各专业（如：炉、机、热控等）综合优势，经过长期科研开发、成果储备和丰富的现场实践经验积累而成的。

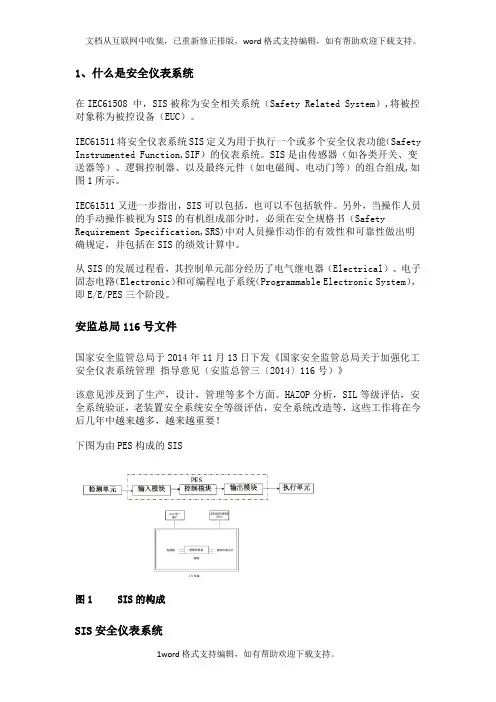

1、什么是安全仪表系统在IEC61508 中，SIS被称为安全相关系统（Safety Related System）,将被控对象称为被控设备（EUC）。

IEC61511将安全仪表系统SIS定义为用于执行一个或多个安全仪表功能（Safety Instrumented Function,SIF）的仪表系统。

SIS是由传感器（如各类开关、变送器等）、逻辑控制器、以及最终元件（如电磁阀、电动门等）的组合组成,如图1所示。

IEC61511又进一步指出，SIS可以包括，也可以不包括软件。

另外，当操作人员的手动操作被视为SIS的有机组成部分时，必须在安全规格书（Safety Requirement Specification,SRS)中对人员操作动作的有效性和可靠性做出明确规定，并包括在SIS的绩效计算中。

从SIS的发展过程看，其控制单元部分经历了电气继电器（Electrical）、电子固态电路（Electronic）和可编程电子系统（Programmable Electronic System），即E/E/PES三个阶段。

安监总局116号文件国家安全监管总局于2014年11月13日下发《国家安全监管总局关于加强化工安全仪表系统管理指导意见（安监总管三〔2014〕116号）》该意见涉及到了生产，设计，管理等多个方面。

HAZOP分析，SIL等级评估，安全系统验证，老装置安全系统安全等级评估，安全系统改造等，这些工作将在今后几年中越来越多，越来越重要！下图为由PES构成的SIS图1 SIS的构成SIS安全仪表系统(1) SIF安全仪表功能可以是安全仪表保护功能，也可以是安全仪表控制功能，或包含这两者。

(2) 需要说明的是，这里所说的安全仪表控制功能，是指以连续模式（Continuous Mode）操作并具有特定的SIL,用于防止危险状态发生或者减轻其发生的后果，与常规的PID控制功能是完全不同的概念。

(3) SIS可以包括或不包括软件(4) SIS的一部分也可能是人的动作如图2所示，这是一个气液分离容器A液位控制的安全仪表功能回路图。

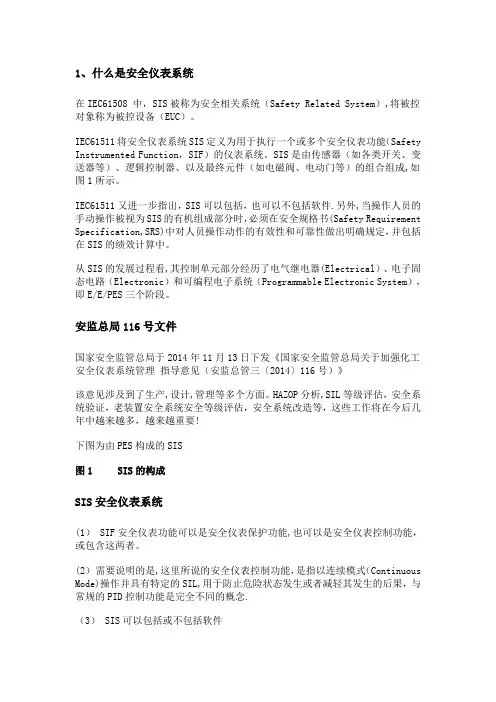

1、什么是安全仪表系统在IEC61508 中，SIS被称为安全相关系统（Safety Related System）,将被控对象称为被控设备（EUC）。

IEC61511将安全仪表系统SIS定义为用于执行一个或多个安全仪表功能（Safety Instrumented Function，SIF）的仪表系统。

SIS是由传感器（如各类开关、变送器等）、逻辑控制器、以及最终元件（如电磁阀、电动门等）的组合组成,如图1所示。

IEC61511又进一步指出，SIS可以包括，也可以不包括软件.另外,当操作人员的手动操作被视为SIS的有机组成部分时，必须在安全规格书(Safety Requirement Specification,SRS)中对人员操作动作的有效性和可靠性做出明确规定，并包括在SIS的绩效计算中。

从SIS的发展过程看,其控制单元部分经历了电气继电器(Electrical）、电子固态电路（Electronic）和可编程电子系统（Programmable Electronic System），即E/E/PES三个阶段。

安监总局116号文件国家安全监管总局于2014年11月13日下发《国家安全监管总局关于加强化工安全仪表系统管理指导意见（安监总管三〔2014〕116号）》该意见涉及到了生产,设计,管理等多个方面。

HAZOP分析,SIL等级评估，安全系统验证，老装置安全系统安全等级评估，安全系统改造等，这些工作将在今后几年中越来越多，越来越重要!下图为由PES构成的SIS图1 SIS的构成SIS安全仪表系统(1） SIF安全仪表功能可以是安全仪表保护功能,也可以是安全仪表控制功能，或包含这两者。

(2）需要说明的是,这里所说的安全仪表控制功能，是指以连续模式（Continuous Mode)操作并具有特定的SIL,用于防止危险状态发生或者减轻其发生的后果，与常规的PID控制功能是完全不同的概念.（3） SIS可以包括或不包括软件(4) SIS的一部分也可能是人的动作如图2所示，这是一个气液分离容器A液位控制的安全仪表功能回路图。

1.SIS基本知识1.1.SIS定义SIS系统(Safety Instrumented System)，是对石油化工、电力等行业生产装置可能发生的危险或不采取措施将继续恶化的状态进行及时响应和保护，使生产装置进入一个预定义的安全停车工况，从而使危险降低到可以接受的最低程度，以保证人员、设备、生产装置和环境的安全。

它是一种安全仪表联锁系统，根据不同标准和应用场合，有时也称为：紧急停车系统（Emergency Shutdown）1.2.SIS由来•生产装置规模的日趋扩大•高温、高压、易燃、易爆等连续性生产装置本身的危险•大型机组、机械等重要设备的保护•对安全和环境的要求越来越高若发生事故将会造成人员、财产、环境等方面的重大损失和影响！因此越来越多的场合需要采用SIS系统。

1.3.SIS应用领域SIS主要保护对象为人身、设备、财产和环境的安全，因此适用于能造成以上各项损害的场合，主要有：•石油液化气开采（平台）、油气输送和储存•石油化工装置•化工装置•电力、锅炉、核电•交通、冶金、环保、汽车制造•大型机械、旋转设备各行业使用SIS的常见装置有：油气及炼油装置：催化裂化、加氢精制、加氢裂化、催化重整、丙烷脱沥青、硫磺回收、罐区消防和火灾报警、变压吸附、制氢、火焰与气体检测、油气输送及存储、油气开采平台等等石化装置：乙烯裂解、聚丙烯、高压聚乙烯、聚氯乙烯、苯乙烯、聚苯乙烯、丙烯腈、芳烃、环己酮、PTA、丁二烯等等石化深加工装置化工装置：造气、合成氨、农药、磷肥、涂料、乙炔、乙酰、醋酸等锅炉电力：锅炉燃烧、汽机停机系统、核电其它：冶金、交通、汽车制造、建材、环保、造纸、大型机械、旋转设备等领域1.4.SIS基本构成一般典型的SIS系统主要包括检测部分、逻辑控制单元和最终执行部分，再配合相应的软件组成。

通常与基本过程控制系统（比如DCS系统）有通讯要求，共同组成生产装置的过程仪表控制系统。

2.SIS产品的标准和认证2.1.主要标准SIS产品所遵从的国际标准主要有：•国际电工委员会IEC61508标准电气/电子/可编程电子安全相关系统的功能安全1997，其中规定将过程安全所需要的安全等级划分为4级（SIL1~SIL4）；•美国仪表学会ISA-S84.01标准流程工业安全仪表系统的应用1998称安全系统为安全仪表系统(Safety Instrument System,SIS)， ISA－S84.01与IEC61508类似，根据系统不响应安全联锁要求的概率（即失效率PFD）将安全等级划分为3级（SIL1-SIL3），认为IEC61508定义的SIL4不存在于过程工业中；•德国标准化委员会DIN(Deutsches Institut fǖr Normung) V19250及DIN V VDE0804根据估计危险的损害程度、危险区域内人员存在的可能性、短时间内防止危险发生的可能性及出现危险事故的可能性等四个风险参数将过程风险定义为8级（AK1～AK8）；•欧洲机器安全标准EN954-1危险等级分为B，1，2，3，4五个等级，针对安全控制系统，按照对故障的承受能力和出现故障后安全功能的作用，对应于危险等级的五个等级，机器设备的控制系统中安全控制部分也可分为以上五个等级危险等级依次增高，等级4为最高的危险等级。

安全仪表系统SIS简介本文旨在介绍《安全仪表系统SIS简介》的目的和重要性，并提出文章的结构和内容概述。

本文将分为以下几个部分来介绍安全仪表系统（SIS）：理解安全仪表系统SIS的功能和特点安全仪表系统在工业领域的应用安全仪表系统的设计和实施安全仪表系统的维护和管理安全仪表系统的标准和法规要求安全仪表系统的未来发展趋势每个部分将详细介绍相关内容，旨在帮助读者更好地了解安全仪表系统（SIS）以及其在工业领域中的重要性和应用。

请注意，本文将基于作者独立判断和专业知识，采用简单和清晰的表达方式，避免涉及复杂的法律问题或引用无法确认的内容。

安全仪表系统SIS（Safety Instrumented System）是一种在工业领域中广泛应用的系统，用于保护人员、设备和环境的安全。

它是一种基于硬件和软件的自动化系统，通过监测和控制工业过程中的危险情况，以预防事故的发生。

安全仪表系统SIS的主要作用是监测和响应工业过程中的危险情况，以确保安全性和可靠性。

它可以及时检测到潜在的危险和故障，并采取相应的措施来阻止事故的发生或减少其影响。

安全仪表系统SIS在工业领域中的应用非常广泛，特别是在高危行业和工艺过程中。

例如，石油化工、能源、制药和核能等行业都需要使用安全仪表系统SIS来确保工艺安全和环境保护。

总结起来，安全仪表系统SIS在工业领域中的作用是监测和控制危险情况，以预防事故的发生，并保护人员、设备和环境的安全。

安全仪表系统SIS（Safety Instrumented System）是一种用于监控和控制工业过程的系统，以确保工艺安全的关键设备。

它由多个组成部分组成，包括传感器、控制器、执行器等。

传感器传感器是安全仪表系统SIS的重要组成部分之一。

它们用于检测工艺参数的变化并将其转化为电信号，以供控制器判断和处理。

常见的传感器包括温度传感器、压力传感器、流量传感器等。

控制器控制器是安全仪表系统SIS中的核心组成部分之一。

安全仪表系统（SIS）SIS是一种经专门机构认证，具有一定安全完整性水平，用于降低生产过程风险的仪表安全保护系统；当工艺条件达到或超过安全极限时，SIS应具备引导工艺过程停车的功能。

它不仅能响应生产过程因超过安全极限而带来的风险，而且能检测和处理自身的故障，从而按预定条件或程序使生产过程处于安全状态，以确保人员、设备及工厂周边环境的安全。

按照SIS的定义，下述系统均属于安全仪表系统：安全联锁系统（Safety Interlock System—SIS）安全关联系统（Safety Related System—SRS）仪表保护系统（Instrument Protective System—IPS）透平压缩机集成控制系统（Integrated Turbo & Compressor Control System—ITCC）火灾及气体检测系统（Fire and gas systems—F&G）紧急停车系统（Emergency Shutdown Device—ESD）燃烧管理系统（Burner Management System）列车自动防护系统（ATP）安全仪表系统与过程控制系统（如DCS、PLC等）有明显的区别。

过程控制系统是执行常规生产功能的控制系统,过程控制系统以“表征生产过程的参量”为被控制量，使之接近给定值或保持在给定范围内的自动控制系统。

过程控制系统执行基本过程控制功能以达到生产过程的操作要求；安全仪表系统则是监视生产过程的状态,判断危险条件,防止风险的发生或者减轻风险造成的后果。

控制系统是主动的、动态的；而安全仪表系统则是被动的、休眠的。

在大部分时间,装置的正常运行都是靠基本控制系统,而在这时的安全仪表系统是没有任何作用的,只有在发生危险且基本控制系统已经无法控制时,安全仪表系统才发挥作用。

过程控制系统与安全仪表系统都有发生失效的可能,对于过程控制系统来说,其大部分的失效都会在运行过程中很明显地表现出来,包括温度、压力、流量等的不正常,那么必定会影响生产过程的运行,由此产生的故障现象马上会展现出来。

安全仪表系统（SIS）SIS是一种经专门机构认证，具有一定安全完整性水平，用于降低生产过程风险的仪表安全保护系统；当工艺条件达到或超过安全极限时，SIS应具备引导工艺过程停车的功能。

它不仅能响应生产过程因超过安全极限而带来的风险，而且能检测和处理自身的故障，从而按预定条件或程序使生产过程处于安全状态，以确保人员、设备及工厂周边环境的安全。

按照SIS的定义，下述系统均属于安全仪表系统：安全联锁系统（Safety Interlock System—SIS）安全关联系统（Safety Related System—SRS）仪表保护系统（Instrument Protective System—IPS）透平压缩机集成控制系统（Integrated Turbo & Compressor Control System—ITCC）火灾及气体检测系统（Fire and gas systems—F&G）紧急停车系统（Emergency Shutdown Device—ESD）燃烧管理系统（Burner Management System）列车自动防护系统（ATP）安全仪表系统与过程控制系统（如DCS、PLC等）有明显的区别。

过程控制系统是执行常规生产功能的控制系统,过程控制系统以“表征生产过程的参量”为被控制量，使之接近给定值或保持在给定范围内的自动控制系统。

过程控制系统执行基本过程控制功能以达到生产过程的操作要求；安全仪表系统则是监视生产过程的状态,判断危险条件,防止风险的发生或者减轻风险造成的后果。

控制系统是主动的、动态的；而安全仪表系统则是被动的、休眠的。

在大部分时间,装置的正常运行都是靠基本控制系统,而在这时的安全仪表系统是没有任何作用的,只有在发生危险且基本控制系统已经无法控制时,安全仪表系统才发挥作用。

过程控制系统与安全仪表系统都有发生失效的可能,对于过程控制系统来说,其大部分的失效都会在运行过程中很明显地表现出来,包括温度、压力、流量等的不正常,那么必定会影响生产过程的运行,由此产生的故障现象马上会展现出来。

电厂SIS系统简介电厂SIS系统指的是电厂的安全仪表系统，它是电厂的安全保障系统之一。

SIS 系统负责在电厂发生危险事故时，自动或手动切断电路，避免危险事件加剧，保障设备和人员的安全。

SIS系统的作用SIS是Safety Instrumented Systems的缩写，翻译为“安全仪表系统”，它的任务是在安全控制系统失效时，确保设备、产品和人员的安全。

SIS具有以下重要作用：1.防止传染性故障扩大：当设备故障时，会导致压力和温度等物理参数变化，如果没有SIS系统隔离故障，问题将变得更加严重，可能导致原本可以控制的故障快速扩大，然后危害到其他设备和人员的安全。

2.防止过程故障：如果操作员没有正确地运行电厂设备，将会导致过程问题。

SIS系统会迅速介入，帮助操作员纠正问题，避免产生更严重的后果。

3.防止内部矛盾：电厂的设备系统非常复杂，需要由多个供应商生产，而这些供应商可能在不同的时期分别提供设备的不同部分。

SIS的作用是使各个部分顺利协作，协调一个完整的系统。

SIS系统的工作原理电厂SIS系统的工作原理可以分为以下三个步骤：1.监视与诊断：SIS系统会不断监视电厂设备运行的状态，一旦发现某些参数超出了设定的范围，就会警告操作员或自动切断电路。

然后，SIS系统会自动进行诊断和监测，以确认是否发生了一种特定的故障。

2.切断电路：如果SIS系统发现设备正在发生故障，它会给出切断电路的指令，避免进一步的危险事件的发生。

该指令可以由自动控制逻辑控制，也可以由操作员手动控制。

3.恢复：在SIS系统切断电路之后，电厂必须进行故障诊断和维修。

在重建电厂设备后，SIS系统可以再次启动，确保设备可以正常运行。

SIS系统的部分设计要素电厂SIS系统的设计需要考虑以下几个方面的要素：1.安全仪表阶段：SIS系统要保证处于最高安全级别，它保证在出现故障时，自动切断电路。

SIS系统的安全级别须要符合电厂的安全保障要求，因此SIS系统的设计必须经过认真的审查，并且要符合国家、地区的安全标准，保证每个阶段都进行了设计、测试、部署和验证。

1、什么是安全仪表系统在IEC61508 中，SIS被称为安全相关系统（Safety Related System），将被控对象称为被控设备（EUC）。

IEC61511将安全仪表系统SIS定义为用于执行一个或多个安全仪表功能（Safety Instrumented Function,SIF)的仪表系统。

SIS是由传感器（如各类开关、变送器等)、逻辑控制器、以及最终元件(如电磁阀、电动门等）的组合组成,如图1所示。

IEC61511又进一步指出，SIS可以包括，也可以不包括软件.另外,当操作人员的手动操作被视为SIS的有机组成部分时,必须在安全规格书（Safety Requirement Specification,SRS)中对人员操作动作的有效性和可靠性做出明确规定，并包括在SIS的绩效计算中。

从SIS的发展过程看，其控制单元部分经历了电气继电器（Electrical)、电子固态电路（Electronic）和可编程电子系统(Programmable Electronic System），即E/E/PES三个阶段。

安监总局116号文件国家安全监管总局于2014年11月13日下发《国家安全监管总局关于加强化工安全仪表系统管理指导意见（安监总管三〔2014〕116号）》该意见涉及到了生产，设计，管理等多个方面.HAZOP分析，SIL等级评估，安全系统验证，老装置安全系统安全等级评估，安全系统改造等，这些工作将在今后几年中越来越多，越来越重要！下图为由PES构成的SIS图1 SIS的构成SIS安全仪表系统(1） SIF安全仪表功能可以是安全仪表保护功能，也可以是安全仪表控制功能，或包含这两者。

（2）需要说明的是,这里所说的安全仪表控制功能，是指以连续模式（Continuous Mode）操作并具有特定的SIL，用于防止危险状态发生或者减轻其发生的后果，与常规的PID控制功能是完全不同的概念。

（3) SIS可以包括或不包括软件（4） SIS的一部分也可能是人的动作如图2所示,这是一个气液分离容器A液位控制的安全仪表功能回路图。
