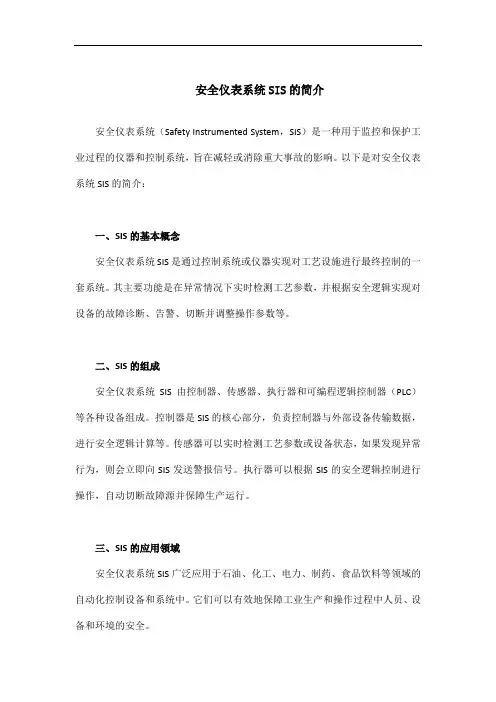

安全仪表系统SIS的简介
安全仪表系统(Safety Instrumented System,SIS)是一种用于监控和保护工业过程的仪器和控制系统,旨在减轻或消除重大事故的影响。
以下是对安全仪表系统SIS的简介:
一、SIS的基本概念
安全仪表系统SIS是通过控制系统或仪器实现对工艺设施进行最终控制的一套系统。
其主要功能是在异常情况下实时检测工艺参数,并根据安全逻辑实现对设备的故障诊断、告警、切断并调整操作参数等。
二、SIS的组成
安全仪表系统SIS由控制器、传感器、执行器和可编程逻辑控制器(PLC)等各种设备组成。
控制器是SIS的核心部分,负责控制器与外部设备传输数据,进行安全逻辑计算等。
传感器可以实时检测工艺参数或设备状态,如果发现异常行为,则会立即向SIS发送警报信号。
执行器可以根据SIS的安全逻辑控制进行操作,自动切断故障源并保障生产运行。
三、SIS的应用领域
安全仪表系统SIS广泛应用于石油、化工、电力、制药、食品饮料等领域的自动化控制设备和系统中。
它们可以有效地保障工业生产和操作过程中人员、设备和环境的安全。
总之,安全仪表系统SIS是工业安全设备的重要组成部分,它对于预防万一事故、保障工业生产安全具有至关重要的作用。

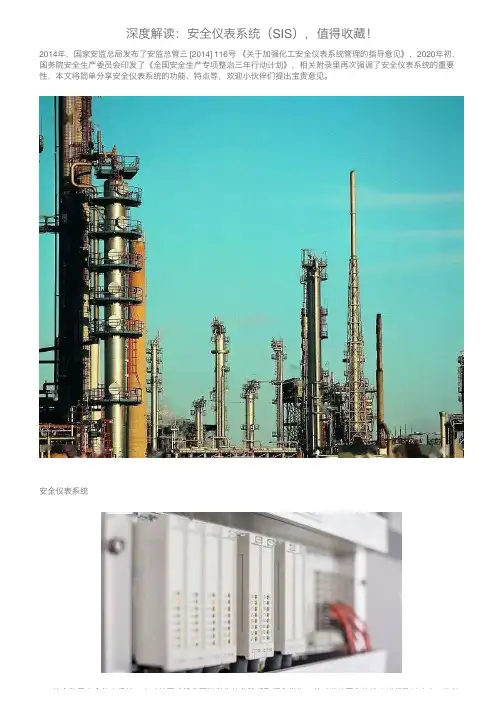

深度解读:安全仪表系统(SIS),值得收藏!2014年,国家安监总局发布了安监总管三 [2014] 116号《关于加强化⼯安全仪表系统管理的指导意见》,2020年初,国务院安全⽣产委员会印发了《全国安全⽣产专项整治三年⾏动计划》,相关附录⾥再次强调了安全仪表系统的重要性,本⽂将简单分享安全仪表系统的功能、特点等,欢迎⼩伙伴们提出宝贵意见。
安全仪表系统SIS的全称是安全仪表系统,它对装置或设备可能发⽣的危险采取紧急措施,并对继续恶化的状态进⾏及时响应,使其SIS的全称是安全仪表系统,它对装置或设备可能发⽣的危险采取紧急措施,并对继续恶化的状态进⾏及时响应,使其进⼊⼀个预定义的安全停车⼯况,从⽽使危险和损失降到最低程度,保证⽣产设备、环境和⼈员安全。
⽬前,SIS已经被⼴泛应⽤于⽯化等流程⼯业领域,是⼯⼚企业⾃动控制中的重要组成部分。
SIS涉及的⼀些专业术语(摘⾃GB/T50770-2013):1、安全仪表系统/safety instrumented system实现⼀个或多个安全仪表功能的仪表系统。
2、过程风险/process risk因⾮正常事件引起过程条件改变⽽产⽣的风险。
3、安全⽣命周期/safety lifecycle从⼯程⽅案设计开始到所有安全仪表功能停⽌使⽤的全部时间。
4、安全仪表功能/safety instrumented function为了防⽌、减少危险事件发⽣或保持过程安全状态,⽤测量仪表、逻辑控制器、最终元件以及相关软件等实现的安全保护功能或安全控制功能。
5、安全完整性/safety integrity在规定的条件和时间内,安全仪表系统完成安全仪表功能的平均概率。
6、安全完整性等级/safety integrity level安全功能的等级,安全完整性等级由低到⾼为SIL1~SIL4。
7、危险失效/dangerous failure可能导致安全仪表系统处于潜在危险或丧失功能的失效。

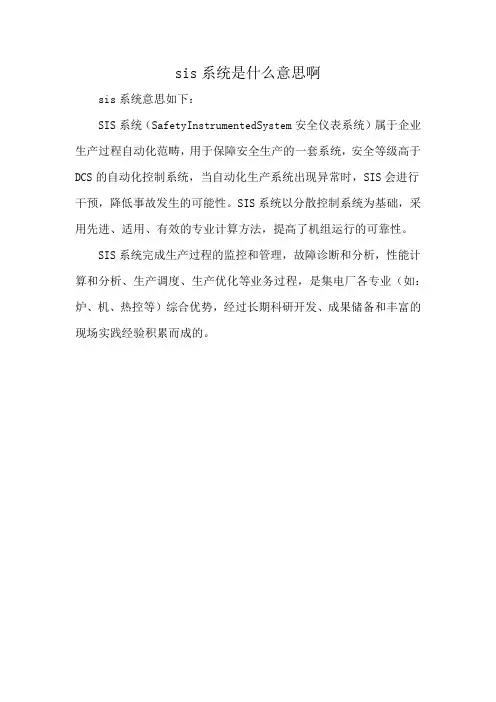

sis系统是什么意思啊
sis系统意思如下:
SIS系统(SafetyInstrumentedSystem安全仪表系统)属于企业生产过程自动化范畴,用于保障安全生产的一套系统,安全等级高于DCS的自动化控制系统,当自动化生产系统出现异常时,SIS会进行干预,降低事故发生的可能性。
SIS系统以分散控制系统为基础,采用先进、适用、有效的专业计算方法,提高了机组运行的可靠性。
SIS系统完成生产过程的监控和管理,故障诊断和分析,性能计算和分析、生产调度、生产优化等业务过程,是集电厂各专业(如:炉、机、热控等)综合优势,经过长期科研开发、成果储备和丰富的现场实践经验积累而成的。

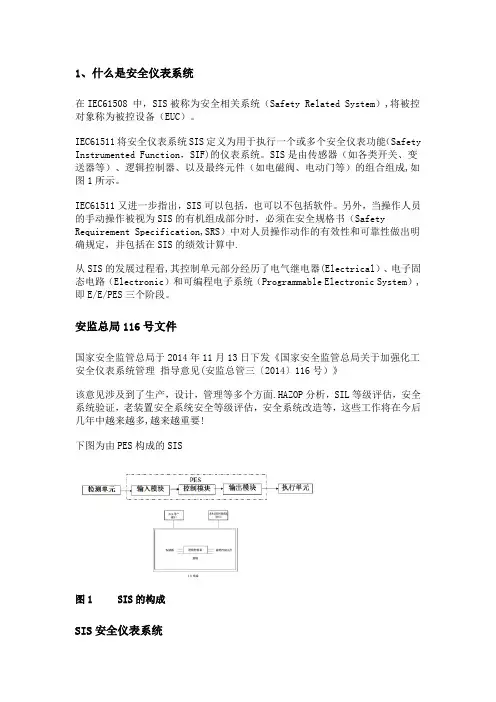

1、什么是安全仪表系统在IEC61508 中,SIS被称为安全相关系统(Safety Related System),将被控对象称为被控设备(EUC)。
IEC61511将安全仪表系统SIS定义为用于执行一个或多个安全仪表功能(Safety Instrumented Function,SIF)的仪表系统。
SIS是由传感器(如各类开关、变送器等)、逻辑控制器、以及最终元件(如电磁阀、电动门等)的组合组成,如图1所示。
IEC61511又进一步指出,SIS可以包括,也可以不包括软件。
另外,当操作人员的手动操作被视为SIS的有机组成部分时,必须在安全规格书(Safety Requirement Specification,SRS)中对人员操作动作的有效性和可靠性做出明确规定,并包括在SIS的绩效计算中.从SIS的发展过程看,其控制单元部分经历了电气继电器(Electrical)、电子固态电路(Electronic)和可编程电子系统(Programmable Electronic System),即E/E/PES三个阶段。
安监总局116号文件国家安全监管总局于2014年11月13日下发《国家安全监管总局关于加强化工安全仪表系统管理指导意见(安监总管三〔2014〕116号)》该意见涉及到了生产,设计,管理等多个方面.HAZOP分析,SIL等级评估,安全系统验证,老装置安全系统安全等级评估,安全系统改造等,这些工作将在今后几年中越来越多,越来越重要!下图为由PES构成的SIS图1 SIS的构成SIS安全仪表系统(1) SIF安全仪表功能可以是安全仪表保护功能,也可以是安全仪表控制功能,或包含这两者。
(2) 需要说明的是,这里所说的安全仪表控制功能,是指以连续模式(Continuous Mode)操作并具有特定的SIL,用于防止危险状态发生或者减轻其发生的后果,与常规的PID控制功能是完全不同的概念。
(3) SIS可以包括或不包括软件(4) SIS的一部分也可能是人的动作如图2所示,这是一个气液分离容器A液位控制的安全仪表功能回路图。
安全仪表系统sis安全仪表系统(SIS)是一种用于监控和控制工业过程中的安全装置,它通过监测过程变量并在发生异常时采取相应的控制措施,以确保系统在安全状态下运行。
SIS在工业生产中起着至关重要的作用,它能够有效地预防事故的发生,保障生产设备和人员的安全。
首先,SIS的核心是安全仪表,它包括传感器、控制器和执行器三部分。
传感器用于采集过程变量,如温度、压力、流量等,控制器对传感器采集到的信号进行处理,并根据预设的安全逻辑进行判断,最后执行器根据控制器的指令来进行相应的控制操作。
这一系列的动作构成了SIS的核心功能,保障了工业过程的安全运行。
其次,SIS的设计需要满足一系列的标准和规范,以确保其可靠性和安全性。
在设计SIS时,需要对工艺流程进行全面的分析,确定潜在的危险源和安全风险,然后制定相应的安全逻辑和控制策略。
同时,SIS的硬件设备和软件系统也需要符合相关的国际标准,如IEC 61508和IEC 61511等,以确保其可靠性和稳定性。
另外,SIS的运行和维护也是至关重要的。
一旦SIS出现故障或失效,可能会导致严重的安全事故,因此对SIS的运行状态进行定期的监测和检测是必不可少的。
此外,对SIS的维护和保养也需要严格按照相关的规程和标准进行,以确保其在关键时刻能够可靠地发挥作用。
最后,随着工业自动化技术的不断发展,SIS也在不断地进行创新和改进。
新型的传感器、控制器和执行器的应用,使得SIS在安全性和可靠性上都得到了进一步的提升。
同时,人工智能和大数据技术的应用,也为SIS的监测和控制提供了更多的可能性,使得SIS在工业生产中的应用范围更加广泛。
总之,安全仪表系统(SIS)作为工业生产中的重要安全装置,其在预防事故和保障生产安全方面发挥着不可替代的作用。
设计、运行和维护一套可靠的SIS系统对于工业企业来说至关重要,只有不断地改进和完善SIS系统,才能更好地保障工业生产的安全和稳定运行。
安全仪表系统SIS简介本文旨在介绍《安全仪表系统SIS简介》的目的和重要性,并提出文章的结构和内容概述。
本文将分为以下几个部分来介绍安全仪表系统(SIS):理解安全仪表系统SIS的功能和特点安全仪表系统在工业领域的应用安全仪表系统的设计和实施安全仪表系统的维护和管理安全仪表系统的标准和法规要求安全仪表系统的未来发展趋势每个部分将详细介绍相关内容,旨在帮助读者更好地了解安全仪表系统(SIS)以及其在工业领域中的重要性和应用。
请注意,本文将基于作者独立判断和专业知识,采用简单和清晰的表达方式,避免涉及复杂的法律问题或引用无法确认的内容。
安全仪表系统SIS(Safety Instrumented System)是一种在工业领域中广泛应用的系统,用于保护人员、设备和环境的安全。
它是一种基于硬件和软件的自动化系统,通过监测和控制工业过程中的危险情况,以预防事故的发生。
安全仪表系统SIS的主要作用是监测和响应工业过程中的危险情况,以确保安全性和可靠性。
它可以及时检测到潜在的危险和故障,并采取相应的措施来阻止事故的发生或减少其影响。
安全仪表系统SIS在工业领域中的应用非常广泛,特别是在高危行业和工艺过程中。
例如,石油化工、能源、制药和核能等行业都需要使用安全仪表系统SIS来确保工艺安全和环境保护。
总结起来,安全仪表系统SIS在工业领域中的作用是监测和控制危险情况,以预防事故的发生,并保护人员、设备和环境的安全。
安全仪表系统SIS(Safety Instrumented System)是一种用于监控和控制工业过程的系统,以确保工艺安全的关键设备。
它由多个组成部分组成,包括传感器、控制器、执行器等。
传感器传感器是安全仪表系统SIS的重要组成部分之一。
它们用于检测工艺参数的变化并将其转化为电信号,以供控制器判断和处理。
常见的传感器包括温度传感器、压力传感器、流量传感器等。
控制器控制器是安全仪表系统SIS中的核心组成部分之一。
1、什么是安全仪表系统在IEC61508中,SIS被称为安全相关系统(Safety Related System ),将被控对象称为被控设备(EUC oIEC61511将安全仪表系统SIS定义为用于执行一个或多个安全仪表功能(Safety In strume nted Fu nctio n,SIF )的仪表系统。
SIS是由传感器(如各类开关、变送器等)、逻辑控制器、以及最终元件(如电磁阀、电动门等)的组合组成,如图1所示。
IEC61511又进一步指出,SIS可以包括,也可以不包括软件。
另外,当操作人员的手动操作被视为SIS的有机组成部分时,必须在安全规格书(SafetyRequireme nt Specificatio n,SRS) 中对人员操作动作的有效性和可靠性做出明确规定,并包括在SIS的绩效计算中。
从SIS的发展过程看,其控制单元部分经历了电气继电器(Electrical )、电子固态电路(Electronic )和可编程电子系统(Programmable Electronic System),即E/E/PES 三个阶段。
安监总局116号文件国家安全监管总局于2014年11月13日下发《国家安全监管总局关于加强化工安全仪表系统管理指导意见(安监总管三〔2014〕116号)》该意见涉及到了生产,设计,管理等多个方面。
HAZO分析,SIL等级评估,安全系统验证,老装置安全系统安全等级评估,安全系统改造等,这些工作将在今后几年中越来越多,越来越重要!下图为由PES构成的SIS图1 SIS的构成SIS安全仪表系统(1) SIF安全仪表功能可以是安全仪表保护功能,也可以是安全仪表控制功能,或包含这两者。
(2) 需要说明的是,这里所说的安全仪表控制功能,是指以连续模式(Continuous Mode 操作并具有特定的SIL,用于防止危险状态发生或者减轻其发生的后果,与常规的PID控制功能是完全不同的概念。
sis系统标准
SIS系统(安全仪表系统)是一种实现安全功能的系统,其标准主要关注的是实现安全仪表功能的方式和要求。
在SIS系统中,标准通常包括以下几个方面:
安全完整性等级(SIL):这是SIS系统最重要的标准之一,它定义了系统在实现安全功能时的可靠性和性能要求。
根据不同的安全风险和安全完整性要求,SIL分为不同的等级,从SIL 1到SIL 4,每个等级都有不同的要求和限制。
故障安全型设计:SIS系统需要采用故障安全型设计,即在系统出现故障时,能够保证安全功能的正常运行,防止事故的发生。
冗余设计:为了提高系统的可靠性和稳定性,SIS系统通常采用冗余设计,即同时使用多个相同的组件或系统,以确保在单个组件或系统出现故障时,系统仍能正常运行。
诊断和测试:SIS系统需要具备诊断和测试功能,以便在系统出现故障时能够及时发现并修复。
人机界面:SIS系统需要提供清晰、易用的人机界面,以便操作人员能够方便地监控和控制系统的运行。
总之,SIS系统的标准主要是为了确保系统的可靠性和安全性,从而保证生产过程的安全和稳定。
这些标准为SIS系统的设计和实施提供了指导和规范,有助于提高系统的性能和质量。
安全仪表系统(SIS)SIS是一种经专门机构认证,具有一定安全完整性水平,用于降低生产过程风险的仪表安全保护系统;当工艺条件达到或超过安全极限时,SIS应具备引导工艺过程停车的功能。
它不仅能响应生产过程因超过安全极限而带来的风险,而且能检测和处理自身的故障,从而按预定条件或程序使生产过程处于安全状态,以确保人员、设备及工厂周边环境的安全。
按照SIS的定义,下述系统均属于安全仪表系统:安全联锁系统(Safety Interlock System—SIS)安全关联系统(Safety Related System—SRS)仪表保护系统(Instrument Protective System—IPS)透平压缩机集成控制系统(Integrated Turbo & Compressor Control System—ITCC)火灾及气体检测系统(Fire and gas systems—F&G)紧急停车系统(Emergency Shutdown Device—ESD)燃烧管理系统(Burner Management System)列车自动防护系统(ATP)安全仪表系统与过程控制系统(如DCS、PLC等)有明显的区别。
过程控制系统是执行常规生产功能的控制系统,过程控制系统以“表征生产过程的参量”为被控制量,使之接近给定值或保持在给定范围内的自动控制系统。
过程控制系统执行基本过程控制功能以达到生产过程的操作要求;安全仪表系统则是监视生产过程的状态,判断危险条件,防止风险的发生或者减轻风险造成的后果。
控制系统是主动的、动态的;而安全仪表系统则是被动的、休眠的。
在大部分时间,装置的正常运行都是靠基本控制系统,而在这时的安全仪表系统是没有任何作用的,只有在发生危险且基本控制系统已经无法控制时,安全仪表系统才发挥作用。
过程控制系统与安全仪表系统都有发生失效的可能,对于过程控制系统来说,其大部分的失效都会在运行过程中很明显地表现出来,包括温度、压力、流量等的不正常,那么必定会影响生产过程的运行,由此产生的故障现象马上会展现出来。
安全仪表系统(SIS)SIS是一种经专门机构认证,具有一定安全完整性水平,用于降低生产过程风险的仪表安全保护系统;当工艺条件达到或超过安全极限时,SIS应具备引导工艺过程停车的功能。
它不仅能响应生产过程因超过安全极限而带来的风险,而且能检测和处理自身的故障,从而按预定条件或程序使生产过程处于安全状态,以确保人员、设备及工厂周边环境的安全。
按照SIS的定义,下述系统均属于安全仪表系统:安全联锁系统(Safety Interlock System—SIS)安全关联系统(Safety Related System—SRS)仪表保护系统(Instrument Protective System—IPS)透平压缩机集成控制系统(Integrated Turbo & Compressor Control System—ITCC)火灾及气体检测系统(Fire and gas systems—F&G)紧急停车系统(Emergency Shutdown Device—ESD)燃烧管理系统(Burner Management System)列车自动防护系统(ATP)安全仪表系统与过程控制系统(如DCS、PLC等)有明显的区别。
过程控制系统是执行常规生产功能的控制系统,过程控制系统以“表征生产过程的参量”为被控制量,使之接近给定值或保持在给定范围内的自动控制系统。
过程控制系统执行基本过程控制功能以达到生产过程的操作要求;安全仪表系统则是监视生产过程的状态,判断危险条件,防止风险的发生或者减轻风险造成的后果。
控制系统是主动的、动态的;而安全仪表系统则是被动的、休眠的。
在大部分时间,装置的正常运行都是靠基本控制系统,而在这时的安全仪表系统是没有任何作用的,只有在发生危险且基本控制系统已经无法控制时,安全仪表系统才发挥作用。
过程控制系统与安全仪表系统都有发生失效的可能,对于过程控制系统来说,其大部分的失效都会在运行过程中很明显地表现出来,包括温度、压力、流量等的不正常,那么必定会影响生产过程的运行,由此产生的故障现象马上会展现出来。
1、什么是安全仪表系统在IEC61508 中,SIS被称为安全相关系统(Safety Related System),将被控对象称为被控设备(EUC)。
IEC61511将安全仪表系统SIS定义为用于执行一个或多个安全仪表功能(Safety Instrumented Function,SIF)的仪表系统。
SIS是由传感器(如各类精品文档,超值下载开关、变送器等)、逻辑控制器、以及最终元件(如电磁阀、电动门等)的组合组成,如图1所示。
IEC61511又进一步指出,SIS可以包括,也可以不包括软件。
另外,当操作人员的手动操作被视为SIS的有机组成部分时,必须在安全规格书(Safety Requirement Specification,SRS)中对人员操作动作的有效性和可靠性做出明确规定,并包括在SIS的绩效计算中。
从SIS的发展过程看,其控制单元部分经历了电气继电器(Electrical)、电子固态电路(Electronic)和可编程电子系统(Programmable Electronic System),即E/E/PES三个阶段。
安监总局116号文件国家安全监管总局于2014年11月13日下发《国家安全监管总局关于加强化工安全仪表系统管理指导意见(安监总管三〔2014〕116号)》该意见涉及到了生产,设计,管理等多个方面。
HAZOP分析,SIL等级评估,安全系统验证,老装置安全系统安全等级评估,安全系统改造等,这些工作将在今后几年中越来越多,越来越重要!下图为由PES构成的SIS图1 SIS的构成SIS安全仪表系统(1) SIF安全仪表功能可以是安全仪表保护功能,也可以是安全仪表控制功能,或包含这两者。
(2) 需要说明的是,这里所说的安全仪表控制功能,是指以连续模式(Continuous Mode)操作并具有特定的SIL,用于防止危险状态发生或者减轻其发生的后果,与常规的PID控制功能是完全不同的概念。
sis仪表控制系统的原理
SIS仪表控制系统是指安全仪器系统,它是为了监控工业过程中的险情而设计的一种系统。
SIS系统跟一般的自动控制系统相比,主要作用就是保护人员和现场设备安全,同时通常应用于高危、高温、高压等危
险环境下。
SIS系统的原理是在多种工艺控制系统和主控制系统失效时,可以及时接管控制系统并采取应急措施以保障设备和人员的安全。
SIS系统包含了传感器、逻辑电路、风险估计、处理器、执行器等基本组件。
在正
常工作状态下,SIS系统的各个模块会一直工作并监控设备,以便快速检测并正确响应设备失效或存在危险的情况。
SIS系统的交互方式包括数字以及模拟信号,在风险参数到达预设值时,系统会根据其自身的策略采取相应的应急措施,如关闭阀门、卸载压
力等等。
对于 SAS 型 SIS 系统而言,其自主的应急控制系统包含了多个退避层级,这样就可以在前几层不包含应急情况时保证自身的稳定性。
如果任何一个层级的信号存在失效情况,继续到第n层将进入应
急操作阶段,越高的层级所采取的动作呈加强趋势。
SIS系统的设计通常根据国际标准EuroNorm-61508,该标准是一种
适用于电气、电子和电子信号传递系统安全的标准,并强调系统的各
个组成部分(例如传感器、逻辑评估器和控制器)需要具有高可靠性和安全性。
此外,SIS系统还必须经过严格的工厂测试,以确保其在实际应用场景中能够正确响应所有风险事件。
总的来说,SIS系统应用广泛,它可以在工业生产中保障设备和人员的安全。
SIS系统的原理和设计在全球范围内得到了广泛的认可,它是一种虽然不被人们经常提及,但是在关键一刻却可为人类保驾护航的安全措施。
电厂SIS系统简介电厂SIS系统指的是电厂的安全仪表系统,它是电厂的安全保障系统之一。
SIS 系统负责在电厂发生危险事故时,自动或手动切断电路,避免危险事件加剧,保障设备和人员的安全。
SIS系统的作用SIS是Safety Instrumented Systems的缩写,翻译为“安全仪表系统”,它的任务是在安全控制系统失效时,确保设备、产品和人员的安全。
SIS具有以下重要作用:1.防止传染性故障扩大:当设备故障时,会导致压力和温度等物理参数变化,如果没有SIS系统隔离故障,问题将变得更加严重,可能导致原本可以控制的故障快速扩大,然后危害到其他设备和人员的安全。
2.防止过程故障:如果操作员没有正确地运行电厂设备,将会导致过程问题。
SIS系统会迅速介入,帮助操作员纠正问题,避免产生更严重的后果。
3.防止内部矛盾:电厂的设备系统非常复杂,需要由多个供应商生产,而这些供应商可能在不同的时期分别提供设备的不同部分。
SIS的作用是使各个部分顺利协作,协调一个完整的系统。
SIS系统的工作原理电厂SIS系统的工作原理可以分为以下三个步骤:1.监视与诊断:SIS系统会不断监视电厂设备运行的状态,一旦发现某些参数超出了设定的范围,就会警告操作员或自动切断电路。
然后,SIS系统会自动进行诊断和监测,以确认是否发生了一种特定的故障。
2.切断电路:如果SIS系统发现设备正在发生故障,它会给出切断电路的指令,避免进一步的危险事件的发生。
该指令可以由自动控制逻辑控制,也可以由操作员手动控制。
3.恢复:在SIS系统切断电路之后,电厂必须进行故障诊断和维修。
在重建电厂设备后,SIS系统可以再次启动,确保设备可以正常运行。
SIS系统的部分设计要素电厂SIS系统的设计需要考虑以下几个方面的要素:1.安全仪表阶段:SIS系统要保证处于最高安全级别,它保证在出现故障时,自动切断电路。
SIS系统的安全级别须要符合电厂的安全保障要求,因此SIS系统的设计必须经过认真的审查,并且要符合国家、地区的安全标准,保证每个阶段都进行了设计、测试、部署和验证。
1、什么是安全仪表系统在IEC61508 中,SIS被称为安全相关系统(Safety Related System),将被控对象称为被控设备(EUC)。
IEC61511将安全仪表系统SIS定义为用于执行一个或多个安全仪表功能(Safety Instrumented Function,SIF)的仪表系统。
SIS是由传感器(如各类开关、变送器等)、逻辑控制器、以及最终元件(如电磁阀、电动门等)的组合组成,如图1所示。
IEC61511又进一步指出,SIS可以包括,也可以不包括软件。
另外,当操作人员的手动操作被视为SIS的有机组成部分时,必须在安全规格书(Safety Requirement Specification,SRS)中对人员操作动作的有效性和可靠性做出明确规定,并包括在SIS的绩效计算中。
从SIS的发展过程看,其控制单元部分经历了电气继电器(Electrical)、电子固态电路(Electronic)和可编程电子系统(Programmable Electronic System),即E/E/PES三个阶段。
安监总局116号文件国家安全监管总局于2014年11月13日下发《国家安全监管总局关于加强化工安全仪表系统管理指导意见(安监总管三〔2014〕116号)》该意见涉及到了生产,设计,管理等多个方面。
HAZOP分析,SIL等级评估,安全系统验证,老装置安全系统安全等级评估,安全系统改造等,这些工作将在今后几年中越来越多,越来越重要!下图为由PES构成的SIS图1 SIS的构成SIS安全仪表系统(1) SIF安全仪表功能可以是安全仪表保护功能,也可以是安全仪表控制功能,或包含这两者。
(2) 需要说明的是,这里所说的安全仪表控制功能,是指以连续模式(Continuous Mode)操作并具有特定的SIL,用于防止危险状态发生或者减轻其发生的后果,与常规的PID控制功能是完全不同的概念。
(3) SIS可以包括或不包括软件(4) SIS的一部分也可能是人的动作如图2所示,这是一个气液分离容器A液位控制的安全仪表功能回路图。
对这个安全仪表功能完整的描述是:当容器液位开关达到安全联锁值时,逻辑运算器(图3)使电磁阀2断电,则切断进调节阀膜头信号,使调节阀切断容器A进料,这个动作要在3秒内完成,安全等级必须达到SIL2。
这是一个安全仪表功能的完整描述,而所谓的安全仪表系统,则是类似一个或多个这样的安全仪表功能的集合。
图2 安全仪表回路图图2 说明:L液面超高-L1接点闭合-Z带电。
Z1常闭接点打开,S线圈断电。
S电磁阀切断,往调节阀膜头的控制信号调节阀切断工艺进料,完成联锁保护作用。
K起:按钮开关:起动联锁保护回路兼有复位作用。
K停:起人工强制起动联锁保护作用。
K旁:旁路联锁保护作用,用于开车或检修联锁信号仪表。
图3 SIS逻辑图大多石油和化工生产过程具有高温、高压、易燃、易爆、有毒等危险。
当某些工艺参数超出安全极限,未及时处理或处理不当时,便有可能造成人员伤亡、设备损坏、周边环境污染等恶性事故。
这就是说,从安全的角度出发,石油和化工生产过程自身存在着固有的风险。
总之,SIS是一种经专门机构认证,具有一定安全完整性水平,用于降低生产过程风险的仪表安全保护系统。
它不仅能响应生产过程因超过安全极限而带来的风险,而且能检测和处理自身的故障,从而按预定条件或程序使生产过程处于安全状态,以确保人员、设备及工厂周边环境的安全。
按照SIS的定义,下述系统均属于安全仪表系统:安全联锁系统(Safety Interlock System—SIS);安全关联系统(Safety Related System—SRS);仪表保护系统(Instrument Protective System—IPS);透平压缩机集成控制系统(Integrated Turbo & Compressor Control System—ITCC);火灾及气体检测系统(Fire and gas systems—F&G);紧急停车系统(Emergency Shutdown Device—ESD);燃烧管理系统(Burner Management System);列车自动防护系统(ATP)2、SIS的相关标准及认证机构鉴于SIS涉及到人员、设备、环境的安全,因此各国均制定了相关的标准、规范,使得SIS的设计、制造、使用均有章可循。
并有权威的认证机构对产品能达到的安全等级进行确认。
这些标准、规范及认证机构主要有:(1)我国石化集团制定的行业标准SHB-Z06-1999《石油化工紧急停车及安全联锁系统设计导则》。
(2)2006年、2007年等同采用IEC61508、IEC61511的中国国家标准GB/T20438、GB/T21109相继发布,中国的功能安全标准开始规范我国的功能安全工作。
(3)国际电工委员会1997年制定的IEC 61508/61511标准,对用机电设备(继电器)、固态电子设备、可编程电子设备(PLC)构成的安全联锁系统的硬件、软件及应用作出了明确规定。
(4)美国仪表学会制定的ISA-S84.01-1996《安全仪表系统在过程工业中的应用》。
(5)美国化学工程学会制定的AICHE(ccps)-1993,《化学过程的安全自动化导则》。
(6)英国健康与安全执行委员会制定的HSE PES-1987,《可编程电子系统在安全领域的应用》。
(7)德国国家标准中有安全系统制造厂商标准-DIN V VDE 0801、过程操作用户标准-DIN V 19250和DIN V 19251、燃烧管理系统标准-DIN VDE 0116等。
(8)德国技术监督协会(TüV)是一个独立的、权威的认证机构,它按照德国国家标准(DIN),将ESD所达到的安全等级分为AK1~AK8,AK8安全级别最高。
其中AK4、AK5、AK6为适用于石油和化学工业取得TüV认证的SIS产品。
在国内石化行业中应用的SIS产品中,经过TüV认证的主要有:(1) Tricon、Triden,美国Triconex公司开发用于压缩机综合控制(ITCC)和紧急停车系统。
安全等级为AK6(SIL3)。
(2) FSC(Fail safe control),由荷兰P&F(Pepper&Fuchs)公司开发,1994年被Honeywell公司收购。
安全等级AK6(SIL3)(3) 和利时集团HiaGuard(SIS),我国首套获TüV SIL3认证的安全仪表系统。
(4) HIMA PES,HIMA是德国一家专业生产安全控制设备的公司,PES (Programmable Electronic System)是可编程电子系统的简称,是近几年来国内引进较多的一种安全仪表系统。
主要由H41q和H51q系统组成。
H41q也叫小系统,它分为不冗余的系统和冗余的系统,不冗余系统型号为H41q—M,冗余系统又分为高可靠系统H41q—H和高性能系统H41q—HR。
H51q称为模块化的系统,它也分为不冗余的系统和冗余的系统,不冗余的系统型号为H51q—H和高性能系统H51q—HR。
各种型号的PES都具有TüV AK1~6级认证。
(仪控工程网在线学习频道,有关于HIMA公司及产品的介绍)(5) Prosafe—RS,是横河电机安全仪表系统,其特点是与CENTUMCS.3000 R3的技术融合,即实现了与DSC的无缝集成。
非冗余取量即可实现SIL3,通过冗余取量实现更高的可用性。
(6) QUADLOG,由MOORE公司开发,日本横河电机公司收购后称prosafe plc,其1oo2D结构安全等级达AK6 (SIL3);(7) SIMATICS7—400F/FH,德国SIEMENS公司产品。
400F和400FH分别为1个CPU和2个CPU运行fail-safe(F)用户程序,均取得TUV认证,安全等级为AK1~AK6(SIL1~SIL3);(8) Regent Trusted,美国ICS利用宇航技术开发的安全系统。
安全等级AK4~AK6(SIL2~SIL3);(9) GMR90-70,美国GE Fanuc公司开发。
其中GMR90-70(模块式冗余容错)的安全等级为class 5(2oo3),class 4(1oo2)和class 5(2oo2);(10) TRIGUARD SC300E, AUGUST公司开发,1999年成为ABB集团成员之一,安全等级为class 5和class 6,系统结构为2oo3;(11) DeltaV SIS是艾默生推出的TüV认证的新型整体回路概念的智能安全仪表系统,安全等级SIL3。
(12) Safeguard 400&300,ABB Industry公司开发,系统结构1oo2D。
(篇幅有限不再一一列举)3、SIS和DCS的比较DCS与由PES构成的SIS的主要区别有:(1) 系统的组成:DCS一般是由人机界面操作站、通信总线及现场控制站组成;而SIS系统是由传感器、逻辑解算器和最终元件三部分组成。
及DCS不含检测执行部分。
(2) 实现功能:DCS用于过程连续测量、常规控制(连续、顺序、间歇等)操作控制管理使生产过程在正常情况下运行至最佳工况;而SIS是超越极限安全即将工艺、设备转至安全状态。
(3) 工作状态:DCS是主动的、动态的,它始终对过程变量连续进行检测、运算和控制,对生产过程动态控制确保产品质量和产量。
而SIS系统是被动的、休眠的。
(4) 安全级别:DCS安全级别低,不需要安全认证;而SIS系统级别高,需要安全认证。
(5) 应对失效方式:DCS系统大部分失效都是显而易见的,其失效会在生产的动态过程中自行显现,很少存在隐性失效;SIS失效就没那么明显了,因此确定这种休眠系统是否还能正常工作的唯一方法,就是对该系统进行周期性的诊断或测试。
因此安全仪表系统需要人为的进行周期性的离线或在线检验测试,而有些安全系统则带有内部自诊断。
4、SIS设计应遵循的原则(1) 原则上应独立设置(含检测和执行单元);(2) 中间环节最少;(3) 应为故障安全型;(4) 采用冗余容错结构。
5、故障安全原则组成SIS的各环节自身出现故障的概率不可能为零,且供电、供气中断亦可能发生。
当内部或外部原因使SIS失效时,被保护的对象(装置)应按预定的顺序安全停车,自动转入安全状态(Fault to Safety),这就是故障安全原则。
具体体现:(1) 现场开关仪表选用常闭接点,工艺正常时,触点闭合,达到安全极限时触点断开,触发联锁动作,必要时采用“二选一”、“二选二”或“三选二”配置。
