桥梁工程测量

如何进行桥梁测量和桥梁检测桥梁作为现代交通建设中的重要组成部分，其安全性和稳定性对于交通运输的顺利进行至关重要。

为了确保桥梁的可靠性，进行桥梁测量和桥梁检测是必不可少的工作。

本文将介绍如何进行桥梁测量和桥梁检测的方法和技术。

桥梁测量是指通过测量桥梁的各种参数和特征来了解其实际情况和性能状态的一种技术手段。

首先，进行桥梁测量需要运用一些专业的仪器和设备，如全站仪、测距仪、激光扫描仪等。

全站仪可以通过测量不同位置的角度和距离来确定桥梁的几何形状和尺寸。

测距仪主要用于测量桥梁的长度和宽度。

激光扫描仪可以将桥梁的三维形状和细节精确地扫描下来，为后续的分析和建模提供数据支持。

其次，桥梁测量还需要根据实际情况和要求选择合适的测量方法。

常用的方法包括静态测量和动态测量。

静态测量通常用于确定桥梁的几何形状和静载荷情况，可以通过测量不同的控制点和特征点来获取相关数据。

动态测量主要用于分析桥梁在车辆行驶过程中的响应和变形情况，可以通过无损检测技术、振动传感器等进行测量。

桥梁测量的结果可以用来评估桥梁的结构安全性和荷载承载能力。

通过对测量数据的分析和处理，可以获得桥梁的各项指标和参数，如强度、刚度、振动响应等。

这些数据可以为桥梁维护和管理提供依据，及时发现和修复存在的问题，确保桥梁的正常运行和使用。

桥梁检测是指对桥梁进行系统性的、全面的检查和评估，以确保其安全性和功能的正常运行。

桥梁检测的主要目的是发现桥梁存在的问题和隐患，为桥梁维修和改造提供科学依据。

桥梁检测的方法和技术多种多样，包括目视检查、结构测试、无损检测等。

目视检查是最常见的一种方法，通过人工对桥梁的表面状况和结构特征进行观察和记录。

结构测试主要包括对桥梁的荷载、强度和刚度等进行测试和分析，可使用静荷载试验和动荷载试验等技术手段。

无损检测则是通过利用特定的检测仪器和方法，不对桥梁造成任何破坏和干扰的情况下，对桥梁的内部结构和材料进行评估和分析。

在进行桥梁检测时，需要注意以下几个方面。

桥梁施工中的测量与监控方法桥梁作为交通基础设施的重要组成部分，在施工过程中需要进行测量与监控，以确保施工质量和安全性。

本文将介绍桥梁施工中常用的测量与监控方法。

一、前期测量在桥梁施工前，需要进行前期测量以获取相关的地理和地形信息，为后续的施工提供基础数据。

常见的前期测量方法包括：1. 地形测量：采用全站仪、GPS等工具进行地形测量，获取土地的高程和坡度等信息，为设计和施工提供参考。

2. 桩基测量：采用测量仪器对桥梁基础的桩基进行测量，包括定位、水平度和垂直度等参数的测量，以确保桩基施工准确无误。

二、施工测量桥梁施工中的测量工作主要包括桥墩、拱肋和斜拉索等重要结构的尺寸和位置测量，以及相关材料和设备的搭建和安装时的测量。

常见的施工测量方法包括：1. 钢梁测量：采用激光测距仪等工具对钢梁进行测量，以确保其尺寸和位置的准确度，保证桥梁的整体结构牢固和安全。

2. 拔柱测量：对桥墩进行测量，包括高程、平面位置和垂直度等参数的测量，以确保桥墩的准确建设和垂直度的控制。

3. 斜拉索测量：对斜拉索的拉力、长度和倾斜度等参数进行测量，以确保斜拉桥梁的稳定性和承载能力。

三、监控方法桥梁施工中的监控是为了实时掌握施工过程中的变化和异常情况，以及及时采取相应的措施进行调整和修正。

常见的监控方法包括：1. 姿态监控：借助倾斜仪、红外线测量仪等设备对桥梁的姿态进行监控，及时发现和修正桥梁的倾斜情况，保持桥梁的稳定性。

2. 载荷监控：通过使用动态称重仪等设备对桥梁的承载能力进行实时监测，以确保桥梁在使用过程中不会超过设计承载能力。

3. 温度监控：利用温度传感器对桥梁的温度进行监测，及时发现温度变化对桥梁结构的影响，采取相应的措施进行调整和修正。

四、数据处理与分析在测量和监控的过程中，收集到的大量数据需要进行处理和分析，以便提供决策依据和技术支持。

常见的数据处理和分析方法包括：1. 数据处理：采用计算机软件对采集到的数据进行整理、存储和统计，确保数据的准确性和可靠性。

桥梁工程施工测量方案一、测量前期准备1.现场勘测：根据设计图纸和技术要求，对桥梁工程的具体位置进行现场测量和勘察，确定桥梁的位置、形状和地理环境等重要信息。

2.测量设备准备：根据工程要求，准备好必要的测量设备，包括全站仪、测量仪器、钢尺、经纬仪等。

3.建立控制点：在桥梁施工区域的周围建立起适当的控制点，提供测量和定位的基准，确保施工测量的精确性和准确性。

二、基础测量1.桥墩定位：利用全站仪等测量设备对桥墩的位置进行测量和定位，确保桥墩的准确布置和定位。

2.桥墩高程：通过水准测量，确定桥梁各个桥墩的高程，并建立高程基准，为后续的桥梁测量提供支撑。

3.桥墩轴线和平面位置：通过全站仪等测量设备，对桥墩的轴线和平面位置进行测量，确保桥墩的准确布置和定位。

三、梁板测量1.主梁测量：通过全站仪等测量设备，对主梁的位置、形状和轴线进行测量和定位，确保主梁的准确安装和施工。

2.箱梁测量：对箱梁的位置、形状和轴线进行测量和定位，确保箱梁的准确安装和施工。

3.横梁测量：对横梁的位置、形状和轴线进行测量和定位，确保横梁的准确安装和施工。

四、桥面铺装测量1.桥面平面度：通过测量设备对桥面的平面度进行测量和记录，确保桥面的平整度和水平度达到要求。

2.桥面高程：通过水准测量，对桥面的高程进行测量和记录，确保桥面高程的准确性和一致性。

3.桥缝测量：对桥面上的桥缝进行测量和记录，确保桥缝的大小、位置和间距符合设计要求。

五、测量结果处理1.数据整理和分析：对测量得到的数据进行整理和分析，计算出各个关键点的准确位置和具体数值。

2.测量报告编制：根据测量结果，编制测量报告，包括测量方法、测量数据、计算结果和图件等内容，确保施工单位能够清楚了解施工测量的具体情况。

3.测量结果反馈：将测量结果反馈给设计、施工和监理单位，为相关单位提供测量数据，指导后续工作的进行，并及时处理和解决出现的问题。

六、安全措施1.施工区域安全：在施工测量过程中，必须严格遵守相关的安全规定和操作规程，确保施工区域的安全和人员的安全。

桥梁工程测量方案一、前言桥梁是连接两个地面之间的建筑结构，承载着行车和行人的重要交通工程设施。

桥梁工程测量是桥梁施工的重要环节，通过测量可以确保桥梁的设计、施工和维护的准确性和安全性。

本文将从桥梁测量的目的、任务、方法、仪器和测量数据处理等方面，对桥梁工程测量方案进行探讨。

二、目的与任务1.目的：桥梁工程测量的目的主要包括：确认桥梁位置、确定桥梁的设计和施工参数、监测桥梁变形和损坏情况、保障桥梁的安全性和稳定性。

2.任务：（1）确定测量内容：包括桥梁位置、桥台基础、桥梁结构、桥梁变形等。

（2）确定测量范围：根据桥梁的类型、规模和施工阶段确定测量范围，包括全桥测量和局部测量。

（3）确定测量精度：根据桥梁的设计要求和使用要求确定测量精度，保证测量数据的准确性。

（4）制定测量方案：根据桥梁的实际情况和测量要求，确定合理的测量方法、测量仪器和测量数据处理方式。

三、测量方法1.基准测量：（1）确定基准点：在桥梁的周围和底部选择固定的基准点，用于作为测量的参考点。

（2）建立坐标系：根据基准点，建立桥梁测量的坐标系，确定桥梁的位置和形状。

2.静载测量：（1）地面测量：采用全站仪、经纬仪等测量仪器对桥梁的位置、高程和形状进行测量。

（2）水下测量：对大跨径桥梁的桥台基础和桥墩进行水下测量，采用声呐、超声波等水下测量设备。

3.动载测量：（1）使用应变仪、加速度计等设备对桥梁的振动、变形进行监测，根据桥梁的设计参数和使用要求，确定监测点和监测周期。

4.图像测量：（1）利用摄像机、激光扫描仪等设备对桥梁的形状、裂缝、损坏情况进行图像测量和分析。

5.综合测量：（1）采用GPS、遥感等综合测量技术，对桥梁的位置、形状、变形等进行综合测量。

四、测量仪器1.全站仪：用于地面测量桥梁的位置、高程、水平度等参数。

2.经纬仪：用于地面测量桥梁的位置和高程。

3.声呐：用于水下测量桥台基础、桥墩的位置和形状。

4.摄像机：用于拍摄桥梁的图像，分析桥梁的形状、损伤情况。

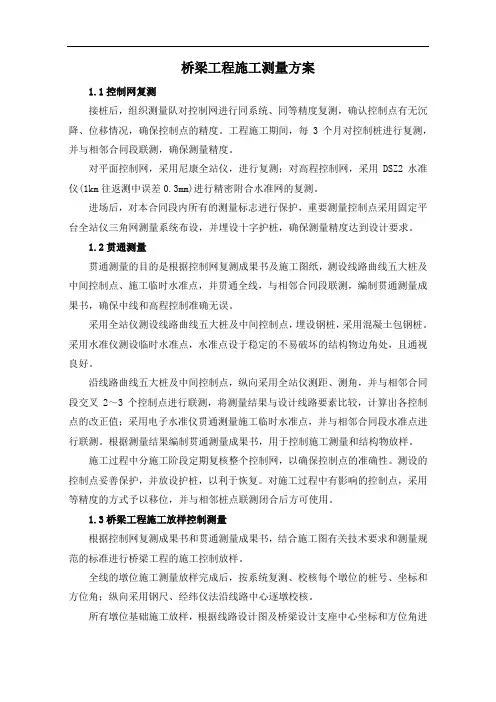

桥梁工程施工测量方案1.1控制网复测接桩后，组织测量队对控制网进行同系统、同等精度复测，确认控制点有无沉降、位移情况，确保控制点的精度。

工程施工期间，每3个月对控制桩进行复测，并与相邻合同段联测，确保测量精度。

对平面控制网，采用尼康全站仪，进行复测；对高程控制网，采用DSZ2水准仪(1km往返测中误差0.3mm)进行精密附合水准网的复测。

进场后，对本合同段内所有的测量标志进行保护，重要测量控制点采用固定平台全站仪三角网测量系统布设，并埋设十字护桩，确保测量精度达到设计要求。

1.2贯通测量贯通测量的目的是根据控制网复测成果书及施工图纸，测设线路曲线五大桩及中间控制点、施工临时水准点，并贯通全线，与相邻合同段联测，编制贯通测量成果书，确保中线和高程控制准确无误。

采用全站仪测设线路曲线五大桩及中间控制点，埋设钢桩，采用混凝土包钢桩。

采用水准仪测设临时水准点，水准点设于稳定的不易破坏的结构物边角处，且通视良好。

沿线路曲线五大桩及中间控制点，纵向采用全站仪测距、测角，并与相邻合同段交叉2～3个控制点进行联测，将测量结果与设计线路要素比较，计算出各控制点的改正值；采用电子水准仪贯通测量施工临时水准点，并与相邻合同段水准点进行联测。

根据测量结果编制贯通测量成果书，用于控制施工测量和结构物放样。

施工过程中分施工阶段定期复核整个控制网，以确保控制点的准确性。

测设的控制点妥善保护，并放设护桩，以利于恢复。

对施工过程中有影响的控制点，采用等精度的方式予以移位，并与相邻桩点联测闭合后方可使用。

1.3桥梁工程施工放样控制测量根据控制网复测成果书和贯通测量成果书，结合施工图有关技术要求和测量规范的标准进行桥梁工程的施工控制放样。

全线的墩位施工测量放样完成后，按系统复测、校核每个墩位的桩号、坐标和方位角；纵向采用钢尺、经纬仪法沿线路中心逐墩校核。

所有墩位基础施工放样，根据线路设计图及桥梁设计支座中心坐标和方位角进行控制。

为避免引用数据造成测量差错，开工前对所有墩台的坐标、里程、支座标高制成测量数据用表，由测量工程师、工程部长和总工分别复核，确保无误，并上报监理，用作施工过程中测量放样的依据。

引言概述在桥梁施工中，测量是一个至关重要的环节，它直接影响到桥梁的结构稳定性和施工质量。

因此，制定合理的测量方案对于确保桥梁施工的顺利进行具有重要意义。

本文将结合实际案例，探讨桥梁施工测量方案的制定和实施，以确保工程质量和安全。

正文内容：一、桥梁基本信息的测量1.桥梁位置测量通过采用全站仪、GPS等现代测量技术，准确测量桥梁位置，获取基本的地理信息和位置坐标，为后续施工准备工作提供便利。

2.桥梁的高程测量通过水准仪等测量工具，精确测量桥梁的高程，包括桥墩的高程和桥面的高程，为后续桥梁的设计和施工提供准确参考。

二、桥梁设计方案的测量1.桥墩和墩台的测量对于桥墩和墩台的位置、形状和尺寸等进行准确测量，确保其符合设计规范和要求。

2.孔跨的测量准确测量桥梁孔跨的长度和宽度，确定桥梁的实际尺寸，为后续的施工、钢筋设计和混凝土浇筑提供准确数据。

三、桥梁施工方案的测量1.测量控制点的设置在桥梁施工过程中，根据设计方案确定测量控制点的位置和数量，以便监测施工进度和质量。

2.测量标志物的设置为了确保施工过程中的测量准确性，设置测量标志物，例如测量基准点、测量桩等，以提供测量参考和定位依据。

四、桥梁质量控制方案的测量1.桥墩偏差的测量在桥墩施工过程中，通过测量桩和测量基准点，准确测量桥墩的位置和偏差，及时调整施工参数，确保桥墩的垂直度和水平度。

2.桥面平整度的测量使用激光测距仪等测量工具，对桥面进行平整度测量，确保桥面的水平度和平整度符合要求。

五、桥梁安全管理方案的测量1.桥梁的变形监测通过安装应变计、位移传感器等测量设备，实时监测桥梁的变形情况，及时发现并处理潜在的安全隐患。

2.桥梁承载力的测量利用静载荷试验等方法，测量桥梁的承载力，确保桥梁在使用过程中的安全性和稳定性。

总结桥梁施工测量方案的制定和实施是确保桥梁施工质量和安全的关键步骤。

通过准确测量桥梁的基本信息、设计方案、施工方案、质量控制方案和安全管理方案，可以有效掌握桥梁的施工进度和质量，并及时发现和解决存在的问题，确保桥梁工程的顺利进行。

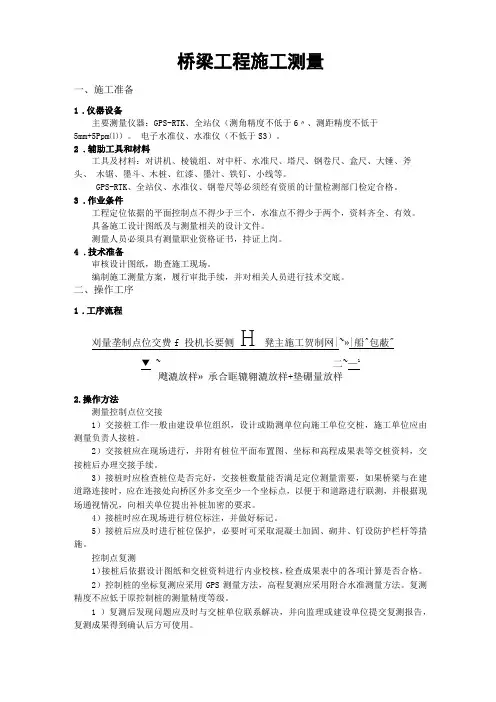

桥梁工程施工测量一、施工准备1.仪器设备主要测量仪器：GPS-RTK、全站仪（测角精度不低于6〃、测距精度不低于5mm+5Ppm⑴）。

电子水准仪、水准仪（不低于S3）。

2.辅助工具和材料工具及材料：对讲机、棱镜组、对中杆、水准尺、塔尺、钢卷尺、盒尺、大锤、斧头、木锯、墨斗、木桩、红漆、墨汁、铁钉、小线等。

GPS-RTK、全站仪、水准仪、钢卷尺等必须经有资质的计量检测部门检定合格。

3.作业条件工程定位依据的平面控制点不得少于三个，水准点不得少于两个，资料齐全、有效。

具备施工设计图纸及与测量相关的设计文件。

测量人员必须具有测量职业资格证书，持证上岗。

4.技术准备审核设计图纸，勘查施工现场。

编制施工测量方案，履行审批手续，并对相关人员进行技术交底。

二、操作工序1.工序流程刈量垄制点位交费f 投机长要侧H凳主施工贺制网|~»|船^包蔽"▼ ~ 二~—1飕漉放样» 承合眶辘翱漉放样+垫硼量放样2.操作方法测量控制点位交接1）交接桩工作一般由建设单位组织，设计或勘测单位向施工单位交桩，施工单位应由测量负责人接桩。

2）交接桩应在现场进行，并附有桩位平面布置图、坐标和高程成果表等交桩资料，交接桩后办理交接手续。

3）接桩时应检查桩位是否完好，交接桩数量能否满足定位测量需要，如果桥梁与在建道路连接时，应在连接处向桥区外多交至少一个坐标点，以便于和道路进行联测，并根据现场通视情况，向相关单位提出补桩加密的要求。

4）接桩时应在现场进行桩位标注，并做好标记。

5）接桩后应及时进行桩位保护，必要时可采取混凝土加固、砌井、钉设防护栏杆等措施。

控制点复测1）接桩后依据设计图纸和交桩资料进行内业校核，检查成果表中的各项计算是否合格。

2）控制桩的坐标复测应采用GPS测量方法，高程复测应采用附合水准测量方法。

复测精度不应低于原控制桩的测量精度等级。

1）复测后发现问题应及时与交桩单位联系解决，并向监理或建设单位提交复测报告，复测成果得到确认后方可使用。
