苏科版九年级物理《第十三章 电路初探 第十四章 欧姆定律》基础练习题

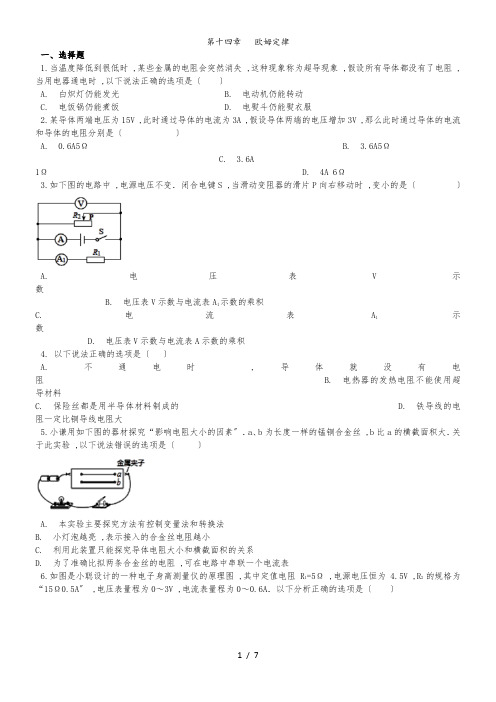

第十四章欧姆定律一、选择题1.当温度降低到很低时 ,某些金属的电阻会突然消失 ,这种现象称为超导现象 ,假设所有导体都没有了电阻 ,当用电器通电时 ,以下说法正确的选项是〔〕A. 白炽灯仍能发光B. 电动机仍能转动C. 电饭锅仍能煮饭D. 电熨斗仍能熨衣服2.某导体两端电压为15V ,此时通过导体的电流为3A ,假设导体两端的电压增加3V ,那么此时通过导体的电流和导体的电阻分别是〔〕A. 0.6A5ΩB. 3.6A5ΩC. 3.6A1Ω D. 4A 6Ω3.如下图的电路中 ,电源电压不变．闭合电键S ,当滑动变阻器的滑片P向右移动时 ,变小的是〔〕A. 电压表V示数B. 电压表V示数与电流表A1示数的乘积C. 电流表A1示数D. 电压表V示数与电流表A示数的乘积4. 以下说法正确的选项是〔〕A. 不通电时,导体就没有电阻B. 电热器的发热电阻不能使用超导材料C. 保险丝都是用半导体材料制成的D. 铁导线的电阻一定比铜导线电阻大5.小谦用如下图的器材探究“影响电阻大小的因素〞．a、b为长度一样的锰铜合金丝 ,b比a的横截面积大．关于此实验 ,以下说法错误的选项是〔〕A. 本实验主要探究方法有控制变量法和转换法B. 小灯泡越亮 ,表示接入的合金丝电阻越小C. 利用此装置只能探究导体电阻大小和横截面积的关系D. 为了准确比拟两条合金丝的电阻 ,可在电路中串联一个电流表6.如图是小聪设计的一种电子身高测量仪的原理图 ,其中定值电阻R1=5Ω ,电源电压恒为 4.5V ,R2的规格为“15Ω0.5A〞 ,电压表量程为0～3V ,电流表量程为0～0.6A．以下分析正确的选项是〔〕A. 当被测身高增加时 ,电压表的示数变小B. 当被测身高增加时 ,电流表的示数变大C. 为了保护电路 ,变阻器接入电路的阻值范围是4Ω～10ΩD. 当身高增加 ,测量仪的示数随之变大 ,因此测量仪最好由电流表改装7.小明同学练习用伏安法测电阻 ,他所测电阻的阻值约为2Ω ,电压表的量程为0∽3V ,电流表的量程为0∽3A ,测量结束后 ,他得到的结论是待测电阻的阻值为10Ω ,那么他在测量中所出现的错误可能是〔〕A. 电压表和电流表的位置接反了B. 他没有屡次测量取平均值 ,致使误差过大C. 电压表按15V量程读数 ,电流表按3A量程读数D. 电压表按15V量程读数 ,电流表按0.6A量程读数8.以下关于电阻的说法中正确的选项是〔〕A.由欧姆定律I= ,可以得到R= ,所以导体的电阻与其两端的电压及通过的电流有关B.两根粗细一样的导体 ,长的一定比短的电阻大C.用伏安法测小灯泡的电阻 ,可以利用屡次测量求平均值的方法减小实验误差D.电阻的大小由导体本身的材料、长度和横截面积决定9.如下图是小成测量未知电阻R x的实验电路 ,电源两端电压不变 ,其中R o为阻值的定值电阻．闭合开关S ,调节滑动变阻器的滑片P到适当位置处 ,读出电压表V1、V2示数分别为U1、U2．那么以下四个选项中 ,R x的表达式正确的选项是〔〕A. R x=B. R x=C. R x=D. R x=10.如图是实验电路连接完毕后 ,滑动变阻器接入电路的四种情形 ,已经可以闭合开关进行实验的是〔〕A. B. C. D.11. 在许多实验中 ,闭合开关前常将滑动变阻器的滑片调到阻值极大端 ,这样做能起到保护电路的作用．其原因是闭合开关后〔〕A. 通过电路的电流最小B. 变阻器两端电压最小C. 变阻器电阻发热最大D. 电源两端的电压最小12.在右图所示的电路中 ,磁敏电阻R的阻值随磁场的增强而明显减小 ,将螺线管一端靠近磁敏电阻R ,闭合开关S1、S2 , 以下说法正确的选项是〔〕A. 螺线管左端为S极 ,右端为N极B. 当R1的滑片向左端滑动时 ,电压表示数减小C. 当R1的滑片向右端滑动时 ,电流表示数增大D. 在螺线管中插入铁芯 ,电压表示数增大二、填空题13.用________表测出电阻两端的电压 ,用________表测出通过电阻的电流 ,根据欧姆定律就可以计算出电阻R ,这种测电阻的方法叫________法．此实验的原理是________．14.如图甲的电路中 ,电源电压保持不变．闭合开关后 ,滑片P由b端滑到a端 ,电流表示数I与电压表示数U 的变化关系如图乙所示 ,那么可判断电源电压是 ________ V ,定值电阻R0的阻值是________ Ω．15.人的双手间在枯燥时的电阻约为5000Ω=________MΩ．人双手在潮湿的电阻约为800Ω ,这说明人双手间电阻的大小与________程度有关．16.如图为旋转式变阻器的结构图 ,A、B、C为变阻器的三个接线柱 ,P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度 ,当顺时针旋转旋钮触片时 ,灯变亮 ,那么应连接接线________ 〔选填“A、B〞、“B、C〞或“A、C〞〕和灯泡________ 联后接入电路中．17.小明同学在探究“电流和电阻的关系〞实验中 ,当定值电阻R由5Ω换成10Ω后 ,为了使________ 的示数保持不变 ,他应将滑动变阻器的阻值________ ．〔填“变大〞、“变小〞、“保持不变〞〕18.某导体两端的电压为5V ,通过的电流为0.1A；假设它两端的电压变为 2.5V ,那么通过它的电流变为________A ,假设它两端的电压变为0V ,此时导体的电阻是________ ．19.某导体两端加上4.5V的电压时 ,通过它的电流为0.3A ,这个导体的电阻为________欧；假设导体两端不加电压时 ,通过它的电流为________ A ,导体的电阻为________欧．20.阻值为R1=20Ω ,R2=30Ω的两个电阻 ,串联在电路中 ,那么这两电阻两端的电压之比U1：U2=________ ,通过它们的电流之比I1：I2=________；并联时总电阻等于________Ω．三、实验探究题21. 在测量导体电阻的实验中 ,小明连接的电路如图甲所示 ,所测的电阻约为10Ω．〔1〕请用笔画线代替导线将电路连接完整．〔2〕闭合开关前 ,应将滑动变阻器的滑片调到________端〔选填“左〞或“右〞〕 ,小明发现电流表的指针指在反向偏转的位置上 ,原因是________．〔3〕纠正错误后闭合开关 ,调节滑动变阻器的滑片 ,当电压表示数时2.2V时 ,电流表示数如图乙所示 ,此时电路中的电流是________A ,所测电阻的阻值是________Ω．〔4〕测出一组数据后 ,小明发现电流表指针一直抖动 ,无法稳定 ,思考之后 ,他拆下电流表 ,利用剩下的器材也完成了实验 ,请在方框内画出小明的电路图．22. 某实验小组做“伏安法测量电阻〞的实验 ,所用的器材有：电压为3V的电源 ,待测电阻R x , 以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关．图〔甲〕是没有连接完整的实物电路．〔1〕请你用笔画线代替导线将实物电路连接完整．〔2〕连好电路闭合开关前 ,应将滑动变阻器滑片P置于________端〔选填“最左〞或“最右〞〕．〔3〕实验中 ,闭合开关 ,移动滑片．电流表、电压表均无示数．为了检查电路故障 ,他们借助一根检测导线进行检测 ,当该导线两端分别接不同点时．对应的现象如下表所示．由此可以判断电路发生的故障是________〔4〕排除故障后进行实验 ,当电压表示数为2.4V时电流表的示数如图〔乙〕所示 ,这时电流为________ A ,他们利用此组数据即得出该待测电阻R x的阻值 ,结束了实验．你认为他们这种做法有何不妥？答________．23.小丽在“探究电流与电压的关系〞时 ,选择了以下实验器材：电压表、电流表、滑动变阻器〔20Ω 1A〕、开关、新干电池三节、定值电阻R=10Ω、导线假设干．请按要求完成实验：〔1〕请按如图甲所示的电路图 ,将图中乙电路连接完整 ,要求滑动变阻器的滑片P向左滑时 ,电流表示数变大．〔2〕闭合开关前 ,应将滑动变阻器滑片P移至阻值最大端 ,保护电路．实验中滑动变阻器的另一个作用是________．〔3〕小丽在实验中通过调节滑动变阻器滑片P ,测出通过电阻R的不同电流和对应的电压值记录表中．第二次测量的电压和电流如图丙所示 ,那么电压U=________V；电流I=________A．〔4〕通过测得的三次实验数据可以得出：________．四、综合题24.如图甲所示为测量血压的压力传感器在工作时的示意图 ,薄金属片 P 固定有4个电阻 R 1、R 2、R 3、R 4 , 如图乙 ,左边是它的侧面图 ,这4个电阻连接成电路如图丙所示 ,试答复以下问题：〔1〕开始时 ,金属片中央 O 点未加任何压力 ,欲使电压表无示数 ,那么4个电阻应满足怎样的关系？并证明之.〔2〕当 O 点加一个压力 F 后发生形变 ,这时4个电阻也随之发生形变 ,形变后各电阻大小如何变化？〔3〕电阻变化后 ,电路 A、B 两点中哪点电势较高？它为什么能测血压？25.小王同学在科技创新活动中设计了一个可以测量金属滑片旋转角度的电路．如图1所示 ,把电阻丝EF弯成半圆形〔电阻丝的电阻与其长度成正比〕 ,O为圆心 ,OP为一能够绕圆心O转动的金属滑片 ,P与EF接触良好．如图2所示 ,A为电流表〔可选择A1：量程为100mA、内阻r1=4Ω或A2：量程为20mA、内阻r2=18Ω〕；R为滑动变阻器 ,阻值变化范围为0～100Ω ,保护电阻R0=40Ω ,理想电源电压U=1.5V不变 ,电流表可看成一个能显示通过自身电流大小的定值电阻．选择适宜的电流表 ,把E、O两个接线柱分别与M、N相接 ,为了从电流表上直接读出OP的旋转角度．请完成以下内容：〔1〕连接好电路后 ,将OP转到E端 ,闭合开关S ,再调节滑动变阻器R使电流表示数为最大刻度值 ,此时电流表指针所指位置处标注的读数是0度．那么电流表应选择________〔选填“A1〞或“A2〞〕〔2〕保持滑动变阻器滑片位置不变 ,把OP转到F端 ,电流表的示数为7.5mA ,此时电流表指针所指的位置处标注的读数是180度 ,那么电流表最大刻度的一半处应标注的读数是________度；电流表刻度值为________ mA 处 ,应标注的读数是36度．〔3〕在完成其它标注后 ,小王同学发现表盘新的刻度值不均匀 ,为帮她解决这个问题 ,同学们用理想电压表设计了如下四个改良的电路,其中可行的两个是________．26.亮亮设计了一个用电压表的示数变化反映环境温度变化的电路．其电路原理图如图〔a〕所示.其中 ,电源两端电压 U=4V〔恒定不变〕. 是电压表．量程为 0～3V ,R0是定值电阻 ,R0=300Ω ,R1是热敏电阻 ,其电阻随环境温度变化的关系如图〔b〕所示．闭合开关S后.求：〔1〕当环境温度为40℃时 ,热敏电阻R1的阻值是多少？〔2〕当环境温度为40℃时 ,电压表的示数是多少？〔3〕电压表两端电压不能超过其最大测量值 ,那么此电路所允许的最高环境温度是多少?答案1-12： BBDB C C CDCA AB13.【答案】电压；电流；伏安；欧姆定律14.【答案】9；615.【答案】5×10﹣3；潮湿〔或枯燥〕16.【答案】A、B；串17.【答案】电压表的示数；变大18.【答案】0.05；5019.【答案】15；0；1520.【答案】2：3；1：1；1221.【答案】〔1〕解：如以下图1所示：〔2〕左；电流表使用前没有调零〔3〕0.24；9.17〔4〕解：如图2所示22.【答案】〔1〕解：如图．〔2〕最左〔3〕c、d间导线断路〔4〕0.3；没有屡次测量取平均值23.【答案】〔1〕解：如下图：〔2〕改变电阻两端的电压〔3〕2.0；0.2A〔4〕通过定值电阻的电流与其两端的电压成正比24.【答案】〔1〕解：电压表无示数 ,说明A、B两点等势 ,到达电桥平衡.所以R1 R4 =R2 R3 ；〔2〕解：O点加压后 ,金属片发生形变 ,由于四个电阻是固定在金属片上的 ,所以R1 、R4 被拉长 ,R2 、R3 被拉宽 ,故R1 、R4 电阻增大 ,R2 、R4 减小 ,电桥平衡破坏；〔3〕解：R1 、R4 电阻增大 ,导致A、B两端电压增大 ,所以A点电势将高于B点.血压越高F越大 ,金属片形变越大 ,电阻变化越大 ,电压表的示数越大 ,从而测量出人体血压.25.【答案】〔1〕A2〔2〕108；15〔3〕AB26.【答案】〔1〕解：根据图b可读出环境温度为40℃时对应的R1的阻值为200Ω；〔2〕解：环境温度为40℃时 ,根据电阻的串联特点可知：R总=R0+R1=300Ω+200Ω=500Ω ,那么, I===0．008A ,由欧姆定律得：R0两端的电压U0=IR0=0．008A×300Ω=2．4V；〔3〕解：由题意可知电压表示数允许最大值为3V ,且此时电路能够测量的温度最高；故此时电路中的电流为： ,串联电路两端的电压等于各局部电路两端的电压之和 ,故U1′=U-U0′=4V-3V=1V ,由欧姆定律得：此时热敏电阻的阻值 ,根据图b可查得热敏电阻的阻值为100Ω时对应温度为80℃ ,即最高温度为80℃.。

苏科版物理九年级上册《欧姆定律》单元练习（含答案）一、选择题1．对欧姆定律的理解，下列说法中错误的是( )A．对同一导体，导体中的电流跟这段导体两端电压成正比B．对同一导体，导体中两端电压与通过电流的比值不变C．在电压相同时，导体的电阻与电流成反比D．在电压相同时，导体的电阻越大，通过导体的电流越小2．下列探究实验中，需要控制电阻不变的是( )A．探究串联电路中的电流关系B．探究并联电路中的电压关系C．探究通过导体的电流与导体电阻的关系D．探究通过导体的电流与导体两端电压的关系3．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( )A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2 V时，电流为0.6A4．某同学在探究“电流跟电阻、电压的关系”时，收集到的数据如下表，根据表中数据可得出的实验结论为( )AB．电阻一定时，电压与电流成正比C．电压一定时，电阻与电流成反比D．电压一定时，电流与电阻成反比5．一段导体两端的电压为4 V时，通过的电流为0.5 A，如果将它两端的电压提高到8 V时，导体的电阻为( )A．8 Ω B．4 Ω C．2 Ω D．0.25 Ω6．甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大，则它们的阻值大小关系是( )A．R甲>R乙；B．R甲=R乙；C．R甲<R乙；D．无法比较7．如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于5mA，那么此人身体接触的电压不能大于( )A．5V B．15V C．30VD．36V8．如图所示，在探究“电流与电阻关系”时，电源电压3V恒定不变。

实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将5Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用10Ω、20Ω的电阻替换5Ω的电阻进行实验，下列说法正确的是（）A．用10Ω电阻替换，滑片P应向右端移动，电流表示数变大B．用10Ω 电阻替换，滑片P应向左端移动，电流表示数变小C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小9．在探究“电流与电阻的关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将5Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用10Ω、20Ω的电阻替换的5Ω电阻进行实验，下列说法正确的是（）A．此实验中滑动变阻器的作用是改变R两端的电压B．更换定值电阻时，开关可以不断开C．用10Ω的电阻替换5Ω电阻时，滑片位置不动，电压表的示数大于2V D．用10Ω的电阻代替5Ω电阻实验时，为达到实验目的应调节滑片向左移动10．用如图所示电路研究电流跟电压的关系。

第十四章欧姆定律单元测试卷一、单选题1．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线电阻小B．导体通电时有电阻，不通电时没有电阻C．导体的电阻越大，表明导体的导电能力越强D．导体电阻越小，对电流的阻碍作用越小2．有一段导体，下列措施中能增大其电阻的是（）A．减小导体两端的电压B．减小导体中的电流C．将导体均匀地拉长D．将导体从中间对折3．如图所示两个实验，甲用酒精灯加热金属丝时，灯泡变暗。

乙将玻璃芯加热到红炽状态时，灯泡将发光，下面描述这两个实验现象中说法正确的是（）A．加热金属丝会使其电阻变小，电流表示数增大B．加热使玻璃芯由绝缘体变成了导体，说明导体和绝缘体在一定条件下可以相互转化C．甲图中，灯泡和金属丝电阻不同，电流也不同D．不加热时，这两个实验所示的电路在闭合开关后都没有电流4．如下图，向左移动滑片P，连入电路中的电阻阻值变大的是（）A．B．C．D．5．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。

调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。

出现这一现象的原因可能是（）A．灯泡L2短路B．滑动变阻器短路C．灯泡L2灯丝断了D．电压表接触不良6．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器乙（相当于滑动变阻器）来调节亮度的，如图所示，b与金属滑片相连，转动旋钮可调节灯泡亮度。

下列分析正确（）A．若只将b、c接入电路，顺时针转动旋钮灯泡亮度变暗B．若只将b、c接入电路，逆时针转动旋钮灯泡亮度变暗C．若只将a、c接入电路，顺时针转动旋钮灯泡亮度变亮D．若只将a、b接入电路，逆时针转动旋钮灯泡亮度变暗7．在探究“导体电流与电阻关系”时，选择了50Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。

下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．将5Ω的电阻换成10Ω，应将滑片向左移C．实验过程中移动滑片的主要作用是控制定值电阻两端的电压一定D．实验获得多组数据是为了减小实验误差8．根据I=可知，下列说法不正确的是（）A．对某一导体，通过它的电流跟它两端电压成正比B．对于一定大小的电流，导体两端的电压与导体的电阻成正比C．在相同电压下，通过不同导体的电流跟对应的电阻成正比D．对于不同的导体，导体两端的电压与通过电流的比值一般不等9．如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

九年级物理同步练习14.3欧姆定律一、选择题1.下列说法中正确的是 （ ）A.电流跟电压成正比B.电流跟电阻成反比C.在导体的电阻一定时，导体中的电流跟导体两端的电压成正比D.在导体两端电压一定时，导体中的电流跟导体的电阻成正比2.关于电流跟电压和电阻的关系，下列说法正确的是（ ）A. 导体的电阻越大,通过导体的电流越小B. 导体的电阻越大,通过导体的电流越大C. 导体两端的电压越大,导体的电阻越大,通过导体的电流也越大D. 在导体两端的电压一定的情况下,导体的电阻越小,通过导体的电流越大3.下列图像中，能正确表示定值电阻上的电流与两端电压关系的是（ ）4.由欧姆定律公式R U I =变形得IU R =，对此，下列说法中正确的是（ ） A. 加在导体两端的电压越大，则导体的电阻越大B. 通过导体的电流越大，则导体的电阻越小C. 当导体两端的电压为零时，导体的电阻也为零D. 导体的电阻跟导体两端的电压和通过导体的电流无关5.从欧姆定律可以导出公式R=UI ，下列说法正确的是（ ）A ．当电压U 增大为原来的2倍时，电阻R 也增大为原来的2倍B ．当电流I 增大为原来的2倍时，电阻R 减小为原来的二分之一C ．既是导体两端的电压为零时，电阻也不为零D ．通过到头的电流为零，电阻也为零6.某同学在探究“电流与电压.电阻的关系”时，发现通过电阻a.b 的电流随电压变化情况如图所示，则下列结论与图像相符的是（ ）A ．两电阻阻值的关系是R a ＞R bB ．电压相同时，通过a 的电流较大C ．电流相同时，b 两端的电压较大D ．电阻一定时，电流随着电压的增大而减小7.对人体来说，一般情况下36V 以下的电压是安全的，通过人体的电流等于1mA 时会引起麻的感觉，通过人体的电流等于30mA 时有生命危险，根据以上数据，估算普遍人体电阻最接近于（ ）A ．1×102ΩB ．1×103ΩC ．1×104ΩD ．1×105Ω8.将一段电阻丝接在3V 的电源上，测得通过它的电流为0.3 A ，若把该电阻丝改接在另一个电源上时，测得通过它的电流为0.2 A，则此时的电源电压和该电阻丝的阻值分别为（）A．2V，15 Ω B．3V，10 Ω C．2V，10 Ω D．3V，15 Ω9.如图所示的电路中，电源电压为9V且保持不变，R1＝3 Ω，R2＝6 Ω．当开关S1.S2均闭合时，电流表的示数为（）A.1A B．2A C．3A D．4.5 A第9题第10题10.小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．未输完药液时，电铃不响是因为没有电流通过D．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作11.甲.乙两地相距50km，在甲.乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲.乙两地检修员先后用相同的电源和电流表做成的测量仪（如图），进行了如下测量，将测量仪接入ab时，电流表的示数为0.3A，将测量仪接入cd时，电流表的示数为1.2A，则短路位置离甲地（）A．40km B．33.3km C．16.7km D．10km二、填空题12.某导体两端的电压为4V时，通过的电流为0.5A，则导体的电阻为Ω，当导体两端的电压为0V时，导体的电阻为Ω。

第十四章《欧姆定律》提优练习（一）1．如图所示，是“探究电流与电压的关系”的实验电路图，R1为定值电阻，R2为滑动变阻器，电源电压恒定。

闭合开关S，调节滑动变阻器滑片，电流I与R1、R2两端的电压的变化关系图象如图所示，其中正确的是（）A．B．C．D．2．在如图所示的电路中，电源电压保持不变，R0为定值电阻闭合开关S后，将滑动变阻器的滑片P从中间某个位置移到最右端，电压表V1、V2和电流表的示数分别变化了ΔU1、ΔU2和ΔI。

下列分析错误的是（）A．不变B．变大C．不变D．＞3．在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了的关系图像（如图），分析该图像可知（）A．实验过程中，控制导体两端的电压为2V不变B．当导体中电流为0时，导体的电阻也为0C．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD．当导体两端电压一定时，导体中的电流与导体的电阻成正比4．用如图电路探究电流与电阻的关系，所用器材：电源（6V），定值电阻R1（5Ω、10Ω、15Ω、20Ω各1个），规格为“15Ω 1A”的滑动变阻器R2，如表为实验数据记录表。

关于该实验，下列说法正确的是（）序号电阻R1/Ω电流I/A150.62100.33150.2420未测A．实验过程中控制电压表示数为2VB．将电阻R1由5Ω更换为10Ω时，应向左适当移动滑动变阻器滑片C．前3次实验中，滑动变阻器的功率在第1次实验中最小D．若使用现有器材完成第4次实验，需要改变电路5．在某一温度下，两个电路元件R1和R2中的电流与电压的关系如图甲所示。

此时将元件R1、R2按如图乙所示并联后接在电压为2V的电源两端，则电流表A1与A2的示数之比为；若将元件R1、R2串联到3V的电源两端，则流过R2的电流是A。

6．天天利用如图所示电路来探究“电流与电阻关系”，天天将一个定值电阻连入ab间后闭合开关S，发现电压表示数很大，电流表没有示数，则原因可能是定值电阻（填“断”或“短”）路。

第十四章欧姆定律一、选择题1．关于电阻，下列说法错误的是（）A．电阻表示导体对电流的阻碍作用B．导体的电阻与导体的材料、长度、横截面积有关C．导体的电阻与导体两端的电压成正比，与导体中的电流成反比D．导体的电阻是导体本身的性质，与是否通电无关2．在利用欧姆定律I=U/R的一次实验中，测得2Ω电阻的两端电压U=1V，则通过该电阻的电流是（）A．0.5A B．0.1A C．2A D．1A3、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A．电阻变大，电流减小B．电阻变小，电流增大C．电阻和电流都增大D．电阻和电流都减小4、如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A.电路中的电流为零B.灯泡两端电压为零C.电灯的电阻为零D.电源两端的电压不为零5、如图，当滑片P从b移动到a时，电流表读数为原来的4倍，设滑动变阻器最大阻值为R2，则R2∶R1为（）A．1∶3 B．3∶1 C．2∶3 D．3∶26．如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小7．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB．将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC．通过导体甲的电流与其两端的电压成正比D．导体甲的电阻大于导体乙的电阻8、如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是（）A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数9.如图所示的电路中，电源电压不变，且R1:R2=3:1，R2=2R3当开关S1断开，S2闭合时，电流表示数为I1当开关S2断开，S1闭合时，电流表示数为I2,则I1:I2为（）A .2:1 B. 8:7 C. 7:8 D. 1：210．某校兴趣小组同学想“探究一段电路中的电流跟电阻的关系”，设计了如图所示的电路图，电源电压为6 V，E、F两点间的电阻为4 Ω时，电流表示数为0.5 A。

欧姆定律（一）一、单选题1．关于电流、电压、电阻的关系，下列说法中错误的是( )A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比C．导体的电阻与导体两端的电压、导体中的电流大小无关D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比2．在探究通过导体的电流与其两瑞电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.6A3．关于欧姆定律变形公式R＝UI，以下说法中正确的是A．导体的电阻与这段导体两端的电压成正比B．导体的电阻与这段导体的电流成反比C．电压一定时，导体中的电流越大，导体的电阻越大D．利用这个公式可以计算电阻，但是电阻和电压、电流无关4．如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.5A，如果需要让电流表示数增大到1.5A，可以采取的方法是（）A．用一个6Ω的电阻与R串联B．用一个6Ω的电阻与R并联C．用一个12Ω的电阻与R串联D．用一个12Ω的电阻与R并联5．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（）A．R2 > R1B．R2 = R1B．C．R2 < R1D．无法确定6．如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于 5mA ，那么此人身体接触的电压不能大于A ．5VB ．15VC ．30VD ．36V7．一段导体两端的电压为4 V 时，通过的电流为0.5 A ，如果将它两端的电压提高到8 V 时，导体的电阻为A ．8 ΩB ．4 ΩC ．2 ΩD ．0.25 Ω8．物理学中经常看到形如x 的公式。

欧姆定律练习题30道第一部分串联电路15道1.有两个灯泡串联在电路中,电路中的电流是0.2安培,电源电压是9伏特,灯泡L1的电阻是20欧姆,求:(1)电路中的总电阻(2)灯泡L2的电阻(3)灯泡L1和L2两端的电压2.有两个灯泡串联在电路中,电路中的电流是0.3安培,电源电压是12伏特,灯泡L1两端的电压是6伏特,求:(1)电路中的总电(2)灯泡L2两端的电压(3)两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中,电路中的电流是0.1安培,灯泡L1两端的电压是3伏特,灯泡L2两端的电压是9伏特,求:(1)两个灯泡的电阻分别为多大(2)电路中的总电阻(3)电源电压4.有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1两端的电压是4伏特,电路的总电阻为60欧姆,求:(1)电源电压(2)灯泡L2两端的电压(3)两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中,电路中的电流是0.5安培,灯泡L1两端的电压是9伏特,灯泡L2为的电阻6欧姆,求:(1)灯泡L1的电阻(2)灯泡L2两端的电压(3)电源电压6.有两个灯泡串联在电路中,电路中的电流是0.2安培,电路中的总电阻为20欧姆,灯泡L2为的电阻15欧姆,求:(1)L1的电阻(2)灯泡L1和灯泡L2两端的电压(3)电源电压7.有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1的电阻为45欧姆,灯泡L2为的电阻15欧姆,求:(1)灯泡L1和灯泡L2两端的电压(2)电源电压(3)电路中的总电阻8.有两个灯泡串联在电路中,电源电压是12V,灯泡L1两端的电压为9V,电路中的总电阻为30欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)两个灯泡的电阻9.有两个灯泡串联在电路中,电源电压是12V,灯泡L1两端的电压为9V,灯泡L1的电阻为30欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)灯泡L2的电阻(4)该电路的总电阻10.有两个灯泡串联在电路中,电源电压是24V,灯泡L1两端的电压为15V,灯泡L2的电阻为20欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)灯泡L1的电阻(4)该电路的总电阻11.有两个灯泡串联在电路中,电源电压是6V,电路的总电阻为30欧姆,灯泡L2的电阻为20欧姆,求:(1)灯泡L1的电阻1(2)电路中的电流(3)灯泡L1和L2两端的电压12.有两个灯泡串联在电路中,电源电压是12V,灯泡L1的电阻为5欧姆,灯泡L2的电阻为25欧姆,求:(1)电路的总电阻(2)电路中的电流(3)灯泡L1和L2两端的电压13.有两个灯泡串联在电路中,灯泡L1两端的电压3V,电路的总电阻为10欧姆,灯泡L1的电阻为5欧姆,求:(1)灯泡L2的电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压14.有两个灯泡串联在电路中,灯泡L1两端的电压3V,电路的总电阻为12欧姆,灯泡L2的电阻为8欧姆,求:(1)灯泡L1的电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压15.有两个灯泡串联在电路中,灯泡L1两端的电压3V,灯泡L1的电阻为30欧姆,灯泡L2的电阻为20欧姆,求:(1)电路的总电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压第二部分并联电路15道1.两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求:1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中,电源电压为12伏特,总电阻为15欧姆,灯泡L1中通过的电流为0.6安培,求:1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中,电源电压为3伏特,L1的电阻为20欧姆,L2的电阻为10欧姆,求:1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中,电源电压为6伏特,L1的电阻为20欧姆,干路电流为0.5安培,求:1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中,电源电压为6伏特,L1的电阻为30欧姆,L2中通过的电流为0.4安培,求:1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中,电源电压为24伏特,干路总电流为0.5安培,L2中通过的电流为0.4安培,求:1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中,电源电压为24伏特,灯泡L1中通过的电流为0.2安培,L2中通过的电流为0.4安培,求:1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中,两灯并联后的总电阻为8欧姆,灯泡L1的电阻为40欧姆,干路总电流为0.75安培,求:1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中,两灯并联后的总电阻为1.6欧姆,灯泡L1的电阻为8欧姆,灯泡L1中通过的电流为0.4安培,求:1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中,两灯并联后的总电阻为2.4欧姆,灯泡L1的电阻为6欧姆,灯泡L2中通过的电流为0.75安培,求:1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中,灯泡L1的电阻为20欧姆,L2的电阻灯泡为30欧姆,干路总电流为0.5安培,求:1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中,灯泡L1的电阻为15欧姆,L2的电阻灯泡为30欧姆,灯泡L1中通过的电流为0.2安培,求:1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中,灯泡L1的电阻为10欧姆,灯泡L2中通过的电流为0.3安培,干路总电流为0.6安培,求:1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中,灯泡L2的电阻为20欧姆,通过它的电流为0.3安培,干路总电流为0.5安培,求:1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中,灯泡L2的电阻为40欧姆,通过它的电流为0.15安培,灯泡L1中通过的电流为0.1安培,求:(1)电源电压(2)干路总电流(3)L1的电阻(4)两灯并联后的总电阻16、两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求:1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流17、有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1的电阻为45欧姆,灯泡L2为的电阻15欧姆,求:(1)灯泡L1和灯泡L2两端的电压(2)电源电压(3)电路中的总电阻18、有一电阻为20Ω的电灯,在正常工作时它两端的电压为12V。

苏科版初中物理九年级上册第十四章《欧姆定律》检测试卷班级姓名得分一、单选题（2×12=24）题号 1 2 3 4 5 6 7 8 9 10 11 12 答案1．下列因素中，对导体电阻大小有决定作用的是A．导体是否接入电路B．导体的长度C．通过导体的电流D．导体两端的电压2．关于公式R=UI，下列说法中正确的是A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压一定时，导体的电阻跟通过它的电流成反比3．如图四个电路中，电源电压U相同，R1＜R2，电路的总电阻由大到小的顺序是（）A．甲、乙、丙、丁B．丁、丙、乙、甲C．丁、甲、乙、丙D．丙、乙、甲、丁4．如图所示，图乙为滑动变阻器结构示意图，当滑动变阻器的滑片P向右移动的过程中，图甲中电流表示数变大，则电路与滑动变阻器的连接方式正确的是A．a连C，b连B B．a连A，b连BC．a连C，b连D D．a连A，b连D5．如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体（且S AB＜S CD），将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，则下列说法中正确的是A．U AB＝U CD，I AB＝I CD B．U AB＜U CD，I AB＝I CDC．U AB＞U CD，I AB＜I CD D．U AB＞U CD，I AB＝I CD6．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是A．R1短路B．R1断路C．R2短路D．R2断路7.将一段电阻丝接在3V的电源上，测得通过它的电流为0.3 A，若把该电阻丝改接在另一个电源上时，测得通过它的电流为0.2 A，则此时的电源电压和该电阻丝的阻值分别为( )A．2V，15 ΩB．3V，10 ΩC．2V．10 ΩD．3V，15 Ω8．用石墨烯制成的湿敏电阻，其阻值会随湿度的增大而增大。
