下载文档原格式

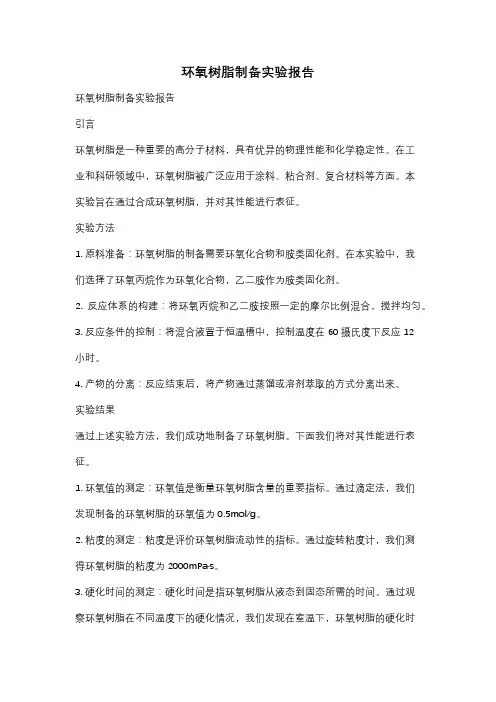

环氧树脂制备实验报告环氧树脂制备实验报告引言环氧树脂是一种重要的高分子材料，具有优异的物理性能和化学稳定性。
在工业和科研领域中，环氧树脂被广泛应用于涂料、粘合剂、复合材料等方面。
本实验旨在通过合成环氧树脂，并对其性能进行表征。
实验方法1. 原料准备：环氧树脂的制备需要环氧化合物和胺类固化剂。
在本实验中，我们选择了环氧丙烷作为环氧化合物，乙二胺作为胺类固化剂。
2. 反应体系的构建：将环氧丙烷和乙二胺按照一定的摩尔比例混合，搅拌均匀。
3. 反应条件的控制：将混合液置于恒温槽中，控制温度在60摄氏度下反应12小时。
4. 产物的分离：反应结束后，将产物通过蒸馏或溶剂萃取的方式分离出来。
实验结果通过上述实验方法，我们成功地制备了环氧树脂。
下面我们将对其性能进行表征。
1. 环氧值的测定：环氧值是衡量环氧树脂含量的重要指标。
通过滴定法，我们发现制备的环氧树脂的环氧值为0.5mol/g。
2. 粘度的测定：粘度是评价环氧树脂流动性的指标。
通过旋转粘度计，我们测得环氧树脂的粘度为2000mPa·s。
3. 硬化时间的测定：硬化时间是指环氧树脂从液态到固态所需的时间。
通过观察环氧树脂在不同温度下的硬化情况，我们发现在室温下，环氧树脂的硬化时间为24小时。
4. 热稳定性的测试：将环氧树脂样品置于热水中加热，测定其质量损失情况。
结果显示，在100摄氏度下加热2小时后，环氧树脂的质量损失仅为1%。
讨论与结论通过实验，我们成功地合成了环氧树脂，并对其性能进行了表征。
从实验结果可以看出，制备的环氧树脂具有较高的环氧值和适中的粘度，表明其具有良好的反应活性和流动性。
此外，环氧树脂的硬化时间较长，热稳定性较好，这为其在实际应用中提供了便利。
然而，本实验仅仅是对环氧树脂的初步制备和性能表征，还有许多方面需要进一步研究和探索。
例如，可以通过改变反应条件和添加不同的助剂，来调控环氧树脂的性能。
此外，还可以进一步研究环氧树脂的固化机理和微观结构，以深入理解其性能与结构之间的关系。
一、实验目的1. 了解环氧树脂的基本性质和制备方法。
2. 掌握环氧树脂的固化原理和固化过程。
3. 学习如何进行环氧树脂的测试和分析。
二、实验原理环氧树脂（Epoxy Resin）是一种重要的热固性聚合物材料，具有优异的粘结性、机械性能、耐化学性和电绝缘性。
其基本组成包括环氧基团（-R-CH2-CH2-O-）和交联剂（固化剂），在固化过程中，环氧基团与交联剂发生化学反应，形成三维网络结构，从而赋予环氧树脂其独特的性能。
三、实验材料与仪器材料：1. 双酚A型环氧树脂2. 乙二胺（固化剂）3. 无水乙醇4. 水浴锅5. 烘箱6. 环氧树脂测试仪7. 电子天平仪器：1. 实验台2. 烧杯3. 移液管4. 玻璃棒5. 量筒6. 滴定管7. 移液器四、实验步骤1. 环氧树脂的制备：a. 将双酚A型环氧树脂溶解于无水乙醇中，配制成一定浓度的溶液。
b. 将乙二胺（固化剂）溶解于无水乙醇中，配制成一定浓度的溶液。
c. 将环氧树脂溶液与固化剂溶液按一定比例混合，搅拌均匀。
2. 环氧树脂的固化：a. 将混合好的环氧树脂溶液倒入烧杯中。
b. 将烧杯放入水浴锅中，加热至一定温度，保持一段时间，使环氧树脂固化。
c. 将固化后的环氧树脂取出，放入烘箱中，在一定温度下烘烤一定时间，使其完全固化。
3. 环氧树脂的测试和分析：a. 使用电子天平称取一定量的固化后的环氧树脂。
b. 使用环氧树脂测试仪测试其机械性能，如拉伸强度、弯曲强度等。
c. 使用滴定管滴定固化后的环氧树脂，测定其固化度。
d. 分析固化后的环氧树脂的物理性能，如密度、热膨胀系数等。
五、实验结果与分析1. 环氧树脂的制备：实验成功制备了双酚A型环氧树脂溶液，其浓度和固化剂比例符合要求。
2. 环氧树脂的固化：经水浴加热和烘烤，环氧树脂成功固化，形成了三维网络结构。
3. 环氧树脂的测试和分析：a. 机械性能：固化后的环氧树脂具有较好的拉伸强度和弯曲强度。
b. 固化度：固化后的环氧树脂固化度达到90%以上。
实验5 环氧树脂的制备、固化及环氧值测定一、实验目的1 了解环氧树脂制备的基本原理，掌握环氧树脂制备方法。
2 掌握环氧树脂环氧值测定的方法，并由环氧值计算制备树脂的分子量。
3 了解环氧树脂固化的基本原理。
二、实验原理环氧树脂是指含有环氧基的聚合物，它有多种类型，如环氧氯丙烷与酚醛缩合物反应生成的酚醛环氧树脂，与甘油生成的甘油环氧树脂，与二酚基丙烷（双酚A）反应生成的二丙烷环氧树脂等。
环氧树脂预聚体为主链上含醚键和仲羟基、端基为环氧基的预聚体。
其中的醚键和仲羟基为极性集团，可与多种表面之间形成较强的相互作用，而环氧基则可与介质表面的活性基，特别是无机材料或金属材料表面的活性基起反应形成化学键，产生强力的黏结，因此环氧树脂具有独特的黏附力，配制的胶黏剂对多种材料具有良好的粘接性能，常称“万能胶”，可用于涂料，浇铸，层压材料，浸渍及模具等。
目前使用的环氧树脂预聚体90%以上是由双酚A与过量的环氧氯丙烷缩聚而成。
改变原料配比、聚合反应条件（如反映戒指、温度及加料顺序等），可获得不同分子量与软化点的产物。
为使产物分子链两端都带环氧基，必须使用过量的环氧氯丙烷。
树脂中环氧基的含量是反映控制和树脂应用的重要参考指标，根据环氧基的含量可计算产物分子量，含氧基含量也是计算固化剂用量的依据。
环氧基含量可用环氧值或环氧基的百分含量来描述。
环氧基的百分含量是指每100g树脂中所含环氧基的质量。
而环氧值是指每100g环氧树脂所含环氧基的摩尔数。
环氧值采用滴定的方法来获得。
环氧树脂未固化时为热塑性的线型结构，使用时必须加入固化剂。
环氧树脂的固化剂种类很多，有多元的胺、羧酸、酸酐等。
使用多元胺固化时，固化反应为多元胺的氨基与环氧预聚体的环氧端基之间的加成反应。
该反应无需加热，可在室温下进行，叫冷固化。
反应式如下：用多元羧酸或酸酐固化时，交联固化反应是羧基与预聚体上仲羟基及环氧基之间的反应，需在加热条件下进行，称为热固化。
如用酸酐作固化剂时，反应式可示意如下：三、主要药品与仪器双酚A：22.5g 环氧氯丙烷：28gNaOH水溶液：8gNaOH溶于20ml水苯：60ml四颈瓶（250ml）搅拌器温度计回流冷凝管滴液漏斗（60ml）水浴锅分液漏斗移液管四、实验步骤4.1 树脂制备在如图9-1所示的反应装置中分别加入22.5g(0.1mol)双酚A，28g(0.3mol)环氧氯丙烷，开动搅拌，加热升温至65℃，待双酚A全部溶解后，将NaOH水溶液自滴液漏斗中慢慢滴加到反应瓶中，注意保持反应温度在70℃左右，约0.5h滴完。

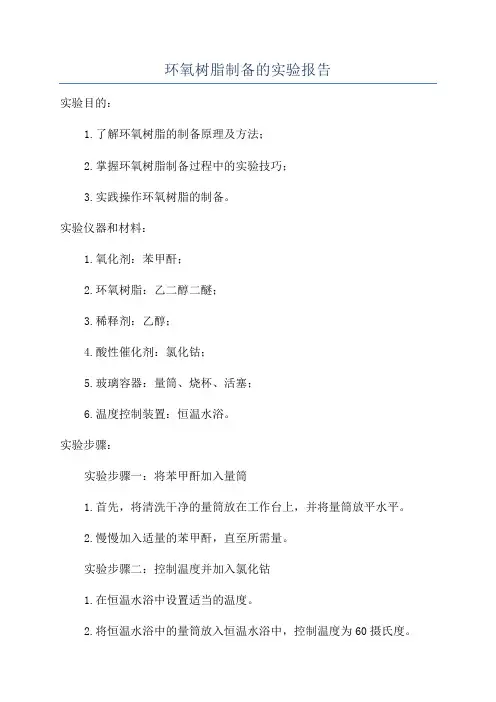

环氧树脂制备的实验报告实验目的：1.了解环氧树脂的制备原理及方法；2.掌握环氧树脂制备过程中的实验技巧；3.实践操作环氧树脂的制备。
实验仪器和材料：1.氧化剂：苯甲酐；2.环氧树脂：乙二醇二醚；3.稀释剂：乙醇；4.酸性催化剂：氯化钴；5.玻璃容器：量筒、烧杯、活塞；6.温度控制装置：恒温水浴。
实验步骤：实验步骤一：将苯甲酐加入量筒1.首先，将清洗干净的量筒放在工作台上，并将量筒放平水平。
2.慢慢加入适量的苯甲酐，直至所需量。
实验步骤二：控制温度并加入氯化钴1.在恒温水浴中设置适当的温度。
2.将恒温水浴中的量筒放入恒温水浴中，控制温度为60摄氏度。
3.将适量的氯化钴加入到量筒中，并用玻璃棒进行搅拌。
实验步骤三：加入乙二醇二醚1.将乙二醇二醚加入量筒中，并加入适量的少量苯甲酐进行稀释，用玻璃棒进行搅拌混合。
实验步骤四：控制温度再加入氯化钴1.保持恒温水浴温度为60摄氏度。
2.再次将适量的氯化钴加入到量筒中，并用玻璃棒进行搅拌。
实验步骤五：加入乙醇和苯甲酐进行稀释1.将适量的乙醇加入到量筒中，并加入适量的苯甲酐进行稀释。
2.再次用玻璃棒进行搅拌混合。
实验步骤六：恒温反应1.将量筒放入恒温水浴中进行恒温反应，保持温度为60摄氏度。
2.反应时间根据实验需要，通常为2小时。
实验步骤七：取样检测1.在恒温反应结束后，取出量筒，并将其中一部分样品取出。
2.将取样的环氧树脂样品送至实验室进行检测。
实验结果分析：1.从实验结果可以看出，恒温反应条件下，环氧树脂的制备是成功的；2.根据实验结果，可以进一步对环氧树脂样品进行性质测试并得出结论。
实验结论：通过本次实验，我们成功制备了环氧树脂样品。
实验过程中，我们掌握了环氧树脂制备的基本原理和方法，并学会了实验技巧。
同时，在实验过程中，我们还注意了安全问题，确保了实验的顺利进行。
通过实验结果的分析，我们可以得出结论：本实验通过恒温反应的方法，成功制备出了环氧树脂样品，并且该样品具有良好的性质，可以在后续实验中应用。

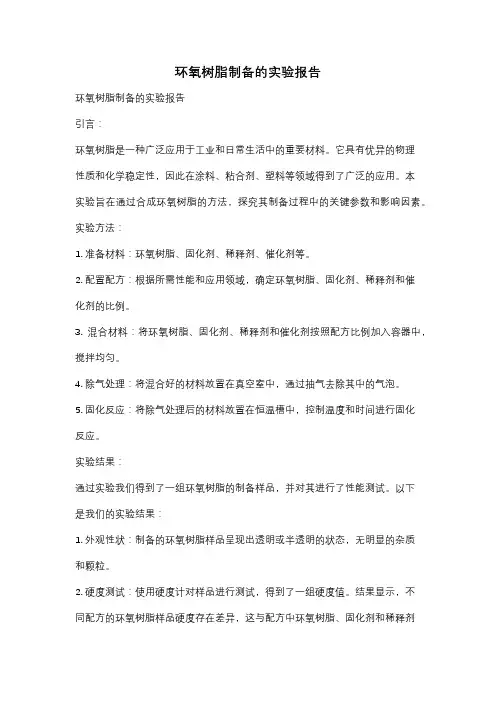

环氧树脂制备的实验报告环氧树脂制备的实验报告引言：环氧树脂是一种广泛应用于工业和日常生活中的重要材料。
它具有优异的物理性质和化学稳定性，因此在涂料、粘合剂、塑料等领域得到了广泛的应用。
本实验旨在通过合成环氧树脂的方法，探究其制备过程中的关键参数和影响因素。
实验方法：1. 准备材料：环氧树脂、固化剂、稀释剂、催化剂等。
2. 配置配方：根据所需性能和应用领域，确定环氧树脂、固化剂、稀释剂和催化剂的比例。
3. 混合材料：将环氧树脂、固化剂、稀释剂和催化剂按照配方比例加入容器中，搅拌均匀。
4. 除气处理：将混合好的材料放置在真空室中，通过抽气去除其中的气泡。
5. 固化反应：将除气处理后的材料放置在恒温槽中，控制温度和时间进行固化反应。
实验结果：通过实验我们得到了一组环氧树脂的制备样品，并对其进行了性能测试。
以下是我们的实验结果：1. 外观性状：制备的环氧树脂样品呈现出透明或半透明的状态，无明显的杂质和颗粒。
2. 硬度测试：使用硬度计对样品进行测试，得到了一组硬度值。
结果显示，不同配方的环氧树脂样品硬度存在差异，这与配方中环氧树脂、固化剂和稀释剂的比例有关。
3. 抗拉强度测试：使用拉伸试验机对样品进行拉伸测试，得到了一组抗拉强度值。
结果显示，不同配方的环氧树脂样品抗拉强度存在差异，这与配方中环氧树脂、固化剂和稀释剂的比例有关。
4. 热稳定性测试：将样品置于高温环境中，观察其热稳定性。
结果显示，不同配方的环氧树脂样品在高温下表现出不同的性能，这与配方中环氧树脂、固化剂和稀释剂的比例以及固化反应的温度和时间有关。
讨论与分析：通过实验结果的分析，我们可以得出以下结论：1. 配方比例对环氧树脂样品的性能有重要影响。
不同比例的环氧树脂、固化剂和稀释剂会导致样品的硬度、抗拉强度和热稳定性等性能差异。
2. 固化反应的温度和时间也对环氧树脂样品的性能产生影响。
过高或过低的温度以及过长或过短的固化时间都可能导致样品性能的下降。
环氧树脂的环氧值的测定实验指导一、实验目的掌握低分子量环氧树脂的环氧值测定方法及计算二、实验方法原理及步骤环氧值是指每100g树脂中含环氧基的当量数(环氧基团的摩尔数)，它是环氧树脂质量的重要指标之一，也是计算固化剂用量的依据。
分子量愈高，环氧值就相应降低，一般低分子量环氧树脂的环氧值在0.48～0.57之间。
环氧基的结构中含有醚键。
一般醚键对许多化学试剂是惰性的，因而比较稳定。
而环氧基则不然，它是一个三元环的结构，有张力，所以有较强的化学活性，能与许多试剂发生反应而导致环的破裂，生成加成产物。
环氧树脂就是根据这一性质进行测定的。
测定方法1：盐酸-丙酮法1.1 方法原理分子量小于1500的环氧树脂，其环氧值测定用盐酸-丙酮法，树脂试样与一定量的盐酸丙酮反应时，环氧基开环生成氯醇，剩余的盐酸以甲基红为指示剂，用NaOH标准溶液滴定，由滴定空白和试样时消耗的NaOH标准溶液体积的差值计算环氧值反应式为：1.2 实验仪器和试剂1）仪器250ml具塞锥形瓶；20ml移液管；酸碱滴定管（2）试剂盐酸丙酮溶液（将浓盐酸和丙酮以体积比为1：40混合均匀现配现用）；0.1%甲基红指示剂溶液；0.1mol/LNaOH标准溶液1.3 实验步骤（1）称0.5g树脂试样（称量准确到千分之一）于250mL锥形瓶中（2）用移液管加入20毫升丙酮盐酸溶液于锥形瓶中（盐酸-丙酮溶液配制：将2ml浓盐酸溶于80ml丙酮中，均匀混合即成(现配现用)）（3）盖上瓶盖，摇动。
待试样完全溶解后，在阴凉处放置30min冷却。
（若室温下试样未完全溶解，可用水浴加热的方法使试样溶解）（4）加入0.1%甲基红指示剂2~3滴，用0.1mol/L氢氧化钠标准溶液滴定到红色到黄色，并作空白试验环氧值(当量/100g树脂)E按下式计算：式中：V0：空白滴定所消耗NaOH的溶液毫升数；V1：样品测试所消耗NaOH的溶液毫升数；N：NaOH溶液的浓度（mol/L）；W：树脂重量（g）；1.4 实验说明及注意事项(1) 该方法对高分子量(2000以上）的环氧树脂不适用，因为高分子量的环氧树脂在丙酮中的溶解性差，并在滴定过程中有大量的白色氯代醇胶状物析出，部分盐酸被包在其中，致使终点不敏锐而产生较大误差。
环氧树脂制备的实验报告《环氧树脂制备的实验报告》在化学实验室里，环氧树脂制备是一个常见的实验项目。
环氧树脂是一种重要的聚合物材料，具有优异的耐化学性和机械性能，因此在工业生产中得到了广泛的应用。
本实验旨在通过合成环氧树脂，探究其制备过程及性质。
首先，我们需要准备环氧树脂的原料。
通常情况下，环氧树脂的制备需要环氧化合物和含有活性氢的化合物。
在实验中，我们选择了环氧乙烷和甲醇作为原料，其中环氧乙烷是一种环氧化合物，而甲醇含有活性氢。
这两种原料在一定的条件下反应，可以得到环氧树脂。
接下来，我们进行了实验操作。
首先将环氧乙烷和甲醇按一定的摩尔比混合，并加入催化剂。
然后将混合物在一定的温度和压力下进行反应，反应时间通常较长，需要数小时甚至数天。
在反应结束后，我们得到了环氧树脂的产物。
随后，我们对合成得到的环氧树脂进行了性质测试。
我们测定了其相对分子质量、玻璃化转变温度、拉伸强度、弯曲强度等物理化学性质，并进行了对比分析。
通过实验结果，我们可以得出合成环氧树脂的质量和性能表现。
在实验过程中，我们遇到了一些困难和挑战。
例如，反应条件的选择、催化剂的使用、产物的纯度等都对实验结果产生了影响。
因此，我们需要不断改进实验方法，以获得更好的实验结果。
总的来说，环氧树脂制备的实验报告为我们提供了一些宝贵的实验数据和经验。
通过这些数据和经验，我们可以更好地理解环氧树脂的制备过程和性质表现，为其在工业生产中的应用提供参考和指导。
同时，我们也意识到了环氧树脂制备过程中存在的一些问题和挑战，为今后的研究和实验提出了新的方向和思路。
希望通过我们的努力，能够为环氧树脂的制备和应用做出更大的贡献。

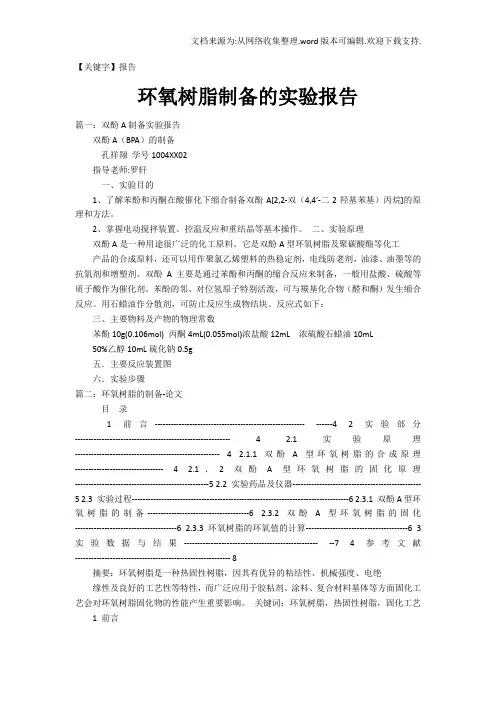

【关键字】报告环氧树脂制备的实验报告篇一：双酚A制备实验报告双酚A（BPA）的制备孔祥翔学号1004XX02指导老师:罗轩一、实验目的1、了解苯酚和丙酮在酸催化下缩合制备双酚A[2,2-双（4,4′-二2羟基苯基）丙烷]的原理和方法。
2、掌握电动搅拌装置、控温反应和重结晶等基本操作。
二、实验原理双酚A是一种用途很广泛的化工原料。
它是双酚A型环氧树脂及聚碳酸酯等化工产品的合成原料，还可以用作聚氯乙烯塑料的热稳定剂，电线防老剂，油漆、油墨等的抗氧剂和增塑剂。
双酚A主要是通过苯酚和丙酮的缩合反应来制备，一般用盐酸、硫酸等质子酸作为催化剂。
苯酚的邻、对位氢原子特别活泼，可与羰基化合物（醛和酮）发生缩合反应。
用石蜡油作分散剂，可防止反应生成物结块。
反应式如下：三、主要物料及产物的物理常数苯酚10g(0.106mol) 丙酮4mL(0.055mol)浓盐酸12mL 浓硫酸石蜡油10mL50%乙醇10mL硫化钠0.5g五．主要反应装置图六．实验步骤篇二：环氧树脂的制备-论文目录1 前言--------------------------------------------------------------42 实验部分---------------------------------------------------------- 4 2.1 实验原理------------------------------------------------------ 4 2.1.1 双酚A型环氧树脂的合成原理--------------------------------- 4 2.1． 2 双酚A型环氧树脂的固化原理--------------------------------------------------5 2.2 实验药品及仪器------------------------------------------------5 2.3 实验过程---------------------------------------------------------------------------------6 2.3.1 双酚A型环氧树脂的制备--------------------------------------6 2.3.2 双酚A型环氧树脂的固化--------------------------------------6 2.3.3 环氧树脂的环氧值的计算--------------------------------------6 3 实验数据与结果----------------------------------------------------74 参考文献---------------------------------------------------------- 8摘要：环氧树脂是一种热固性树脂，因其有优异的粘结性、机械强度、电绝缘性及良好的工艺性等特性，而广泛应用于胶粘剂、涂料、复合材料基体等方面固化工艺会对环氧树脂固化物的性能产生重要影响。
环氧树脂检验报告1. 引言环氧树脂是一种常用的工程材料，具有优良的物理性能和化学稳定性。
为了确保环氧树脂的质量，我们进行了一系列的检验和测试。
本报告将分享我们的检验结果和相关分析。
2. 样品准备我们选取了三个不同批次的环氧树脂样品进行检验。
每个样品经过严格的随机抽样，并按照国际标准进行标记和包装。
3. 外观检验我们首先对样品进行了外观检验。
通过肉眼观察，我们发现样品表面均匀光滑，没有明显的气泡和沉淀物，颜色均匀一致。
这表明样品的制备工艺良好，没有明显的质量问题。
4. 密度测试环氧树脂的密度是其重要的物理性能之一。
我们使用密度计对样品进行了密度测试。
通过多次测试和取平均值的方法，我们得出样品密度分别为1.2 g/cm³、1.25 g/cm³和1.23 g/cm³。
这些结果与国际标准要求相符，证明样品的密度在合理范围内。
5. 粘度测试粘度是衡量环氧树脂流动性和加工性能的重要指标。
我们使用粘度计对样品进行了粘度测试。
测试结果显示，样品的粘度分别为1000 mPa·s、1200 mPa·s和1100 mPa·s。
这些数值与国际标准的要求相符，说明样品的流动性和加工性能良好。
6. 固化速度测试环氧树脂的固化速度对于其应用的效果有着重要的影响。
我们使用固化时间测试装置对样品进行了固化速度测试。
测试结果显示，样品A的固化时间为2小时，样品B为2.5小时，样品C为2.3小时。
这些结果表明样品的固化速度均在合理范围内。
7. 力学性能测试为了评估环氧树脂的力学性能，我们进行了拉伸和弯曲测试。
测试结果显示，样品的抗拉强度分别为50 MPa、55 MPa和52 MPa，屈服强度分别为45 MPa、48 MPa和46 MPa，弯曲强度分别为60 MPa、65 MPa和62 MPa。
这些结果满足国际标准对于环氧树脂力学性能的要求。
8. 热稳定性测试环氧树脂的热稳定性对于其在高温环境下的应用非常重要。
