实验 NAT-网络地址转换协议配置实验

实验11：NAT（网络地址转换）配置一、实验目的熟悉IP 地址的划分及网络子网掩码的计算；熟悉NAT 转换的原理；基于NAT，实现内网主机访问外网服务。

二、实验环境packet tracer 5.0三、实验拓扑四、NAT 介绍网络地址转换(NAT,Network Address Translation)被广泛应用于各种类型Internet 接入方式和各种类型的网络中。

原因很简单，NAT 不仅完美地解决了lP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。

虽然NAT 可以借助于某些代理服务器来实现，但考虑到运算成本和网络性能，很多时候都是在路由器上来实现的。

随着接入Internet 的计算机数量的不断猛增，IP 地址资源也就愈加显得捉襟见肘。

事实上，除了中国教育和科研计算机网(CERNET)外，一般用户几乎申请不到整段的C 类IP 地址。

在其他ISP 那里，即使是拥有几百台计算机的大型局域网用户，当他们申请IP 地址时，所分配的地址也不过只有几个或十几个IP 地址。

显然，这样少的IP 地址根本无法满足网络用户的需求，于是也就产生了NAT 技术。

NAT 实现方式NAT的实现方式有三种，即静态转换Static Nat、动态转换Dynamic Nat 和端口多路复用OverLoad。

静态转换是指将内部网络的私有IP 地址转换为公有IP 地址，IP 地址对是一对一的，是一成不变的，某个私有IP 地址只转换为某个公有IP 地址。

借助于静态转换，可以实现外部网络对内部网络中某些特定设备(如服务器)的访问。

动态转换是指将内部网络的私有IP 地址转换为公用IP 地址时，IP 地址对是不确定的，而是随机的，所有被授权访问上Internet 的私有IP 地址可随机转换为任何指定的合法IP 地址。

也就是说，只要指定哪些内部地址可以进行转换，以及用哪些合法地址作为外部地址时，就可以进行动态转换。

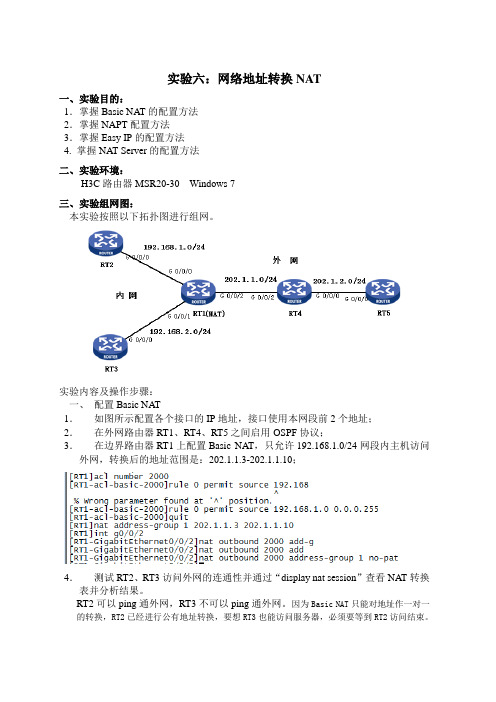

实验六：网络地址转换NAT一、实验目的：1．掌握Basic NAT的配置方法2．掌握NAPT配置方法3．掌握Easy IP的配置方法4. 掌握NAT Server的配置方法二、实验环境：H3C路由器MSR20-30 Windows 7三、实验组网图：本实验按照以下拓扑图进行组网。

实验内容及操作步骤：一、配置Basic NAT1．如图所示配置各个接口的IP地址，接口使用本网段前2个地址；2．在外网路由器RT1、RT4、RT5之间启用OSPF协议；3．在边界路由器RT1上配置Basic NAT，只允许192.168.1.0/24网段内主机访问外网，转换后的地址范围是：202.1.1.3-202.1.1.10；4．测试RT2、RT3访问外网的连通性并通过“display nat session”查看NAT转换表并分析结果。

RT2可以ping通外网，RT3不可以ping通外网。

因为Basic NAT只能对地址作一对一的转换，RT2已经进行公有地址转换，要想RT3也能访问服务器，必须要等到RT2访问结束。

二、NAPT配置将以上Basic NAT更改为NAPT，测试RT2、RT3访问外网的连通性并通过“display nat session”查看NAT转换表并分析结果。

RT2可以ping通外网，RT3不能ping通外网。

由于配置了NAPT，192.168.1.0网段的地址会转换为公网地址，查看NAT转换表时，有192.168.1.2转换为公网地址202.1.1.3的表项，所以RT2可以ping通外网。

而RT3属于192.168.2.0网段，不能转换为公网地址，，查看NAT转换表时，没有192.168.2.0转换为公网地址的表项，所以RT3不能ping通外网。

三、EASY IP配置将以上NAPT更改为EASY IP，测试RT2、RT3访问外网的连通性并通过“display nat session”查看NAT转换表并分析结果。

路由实验实验五 NAT-网络地址转换协议配置实验一、实验目的加深对NAT-网络地址转换协议工作原理的理解，掌握NAT-网络地址转换协议的应用与配置。

二、实验命令简介1、锐捷公司路由器使用以下配置命令来配置静态NAT：（1）定义内网接口和外网接口Router(config)#interface fastethernet 1/0Router(config-if)#ip nat outsideRouter(config)#interface fastethernet 1/1Router(config-if)#ip nat inside（2）建立静态的映射关系Router(config)#ip nat inside source static 192.168.1.7 200.8.7.32、锐捷公司路由器使用以下配置命令来配置静态NAPT：（1）定义内网接口和外网接口Router(config)#interface fastethernet 0Router(config-if)#ip nat outsideRouter(config)#interface fastethernet 1Router(config-if)#ip nat inside（2）建立静态的映射关系Router(config)#ip nat inside source static tcp192.168.1.7 1024 200.8.7.3 1024Router(config)#ip nat inside source static udp192.168.1.7 1024 200.8.7.3 10243、锐捷公司路由器使用以下配置命令来配置动态NAT：（1）定义内网接口和外网接口Router(config-if)#ip nat outsideRouter(config-if)#ip nat inside（2）定义内部本地地址范围Router(config)#access-list 10 permit 192.168.1.0 0.0.0.255 （3）定义内部全局地址池Router(config)#ip nat pool abc 200.8.7.3 200.8.7.10 netmask 255.255.255.0（4）建立映射关系Router(config)#ip nat inside source list 10 pool abc4、锐捷公司路由器使用以下配置命令来配置动态NAPT：（1）定义内网接口和外网接口Router(config-if)#ip nat outsideRouter(config-if)#ip nat inside（2）定义内部本地地址范围Router(config)#access-list 10 permit 192.168.1.0 0.0.0.255 （3）定义内部全局地址池Router(config)#ip nat pool abc 200.8.7.3 200.8.7.3 netmask 255.255.255.0（4）建立映射关系Router(config)#ip nat inside source list 10 pool abc overload5、显示及维护命令（1）显示命令show ip nat statistics 显示翻译统计show ip nat translations [verbose] 显示活动翻译（2）清除状态命令clear ip nat translation *从NAT转换表中清除所有动态地址转换项三、实验内容1、针对实验环境，完成路由器等网络设备的基本参数配置。

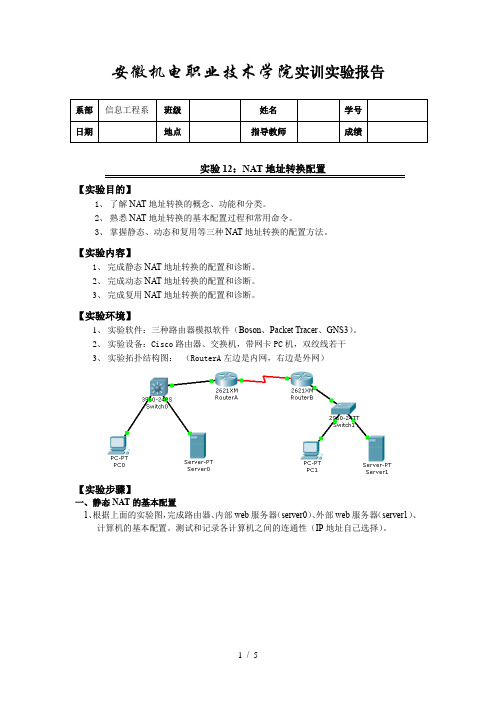

安徽机电职业技术学院实训实验报告实验12：NAT地址转换配置【实验目的】1、了解NAT地址转换的概念、功能和分类。

2、熟悉NAT地址转换的基本配置过程和常用命令。

3、掌握静态、动态和复用等三种NA T地址转换的配置方法。

【实验内容】1、完成静态NA T地址转换的配置和诊断。

2、完成动态NA T地址转换的配置和诊断。

3、完成复用NA T地址转换的配置和诊断。

【实验环境】1、实验软件：三种路由器模拟软件（Boson、Packet Tracer、GNS3）。

2、实验设备：Cisco路由器、交换机，带网卡PC机，双绞线若干3、实验拓扑结构图：（RouterA左边是内网，右边是外网）【实验步骤】一、静态NAT的基本配置1、根据上面的实验图，完成路由器、内部web服务器（server0）、外部web服务器（server1）、计算机的基本配置。

测试和记录各计算机之间的连通性（IP地址自己选择）。

不通2、在路由器RouterA完成静态NAT的配置，使得pc1能访问内部web服务器，并记录访问结果和路由器A的地址转换情况。

Router(config)#ip nat inside source static 192.168.10.2 210.0.0.1Router(config)#int s2/0Router(config-if)#ip nat outsideRouter(config-if)#exRouter(config)#int f0/0Router(config-if)#ip nat insideRouter(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 210.0.0.2Router(config)#二、动态NAT的基本配置基于上题静态NA T配置的基础上，实现在路由器RouterA上完成动态NA T的配置，使得pc0能访问外部web服务器，并记录访问结果和路由器A的地址转换情况。

NAT配置实验实验报告实验报告：NAT配置实验1. 实验目的：本实验旨在了解和掌握网络地址转换（Network Address Translation，NAT）的基本概念和配置方法，并通过实际操作实现NAT 功能。

2. 实验设备和工具：-路由器设备-电脑设备-网络连接线3. 实验步骤：步骤1: 连接设备-将计算机设备通过网络连接线与路由器设备进行连接。

步骤2: 登录路由器-打开浏览器，输入路由器的IP地址，进入路由器的管理界面。

-输入用户名和密码进行登录。

步骤3: 进入NAT配置界面-在路由器的管理界面中，找到"网络设置"或"高级设置"等相关选项，进入NAT配置界面。

步骤4: 启用NAT功能-在NAT配置界面中，找到"启用NAT"或"开启NAT"等选项，勾选该选项以启用NAT功能。

步骤5: 配置NAT规则-在NAT配置界面中，找到"端口映射"或"端口转发"等选项，点击添加新规则。

-输入内部IP地址和端口号，以及外部IP地址和端口号，配置相应的映射规则。

步骤6: 保存并应用配置-在NAT配置界面中，点击保存或应用按钮，将所配置的NAT规则保存并应用到路由器上。

4. 实验结果：-成功登录路由器管理界面并找到NAT配置界面。

-成功启用NAT功能并配置了相应的映射规则。

-保存并应用了配置。

5. 实验总结：通过本次实验，我对NAT的概念和配置方法有了更深入的了解。

NAT作为一种常用的网络地址转换技术，可以帮助解决IP地址不足的问题，并实现内部网络与外部网络的通信。

在实验过程中，我学会了如何登录路由器管理界面、启用NAT功能以及配置NAT规则。

这些知识对于理解和应用NAT技术具有重要意义。

通过实验的操作和实际应用，我对NAT的工作原理和使用方法有了更深入的认识，并能够在实际网络环境中进行NAT配置和管理。

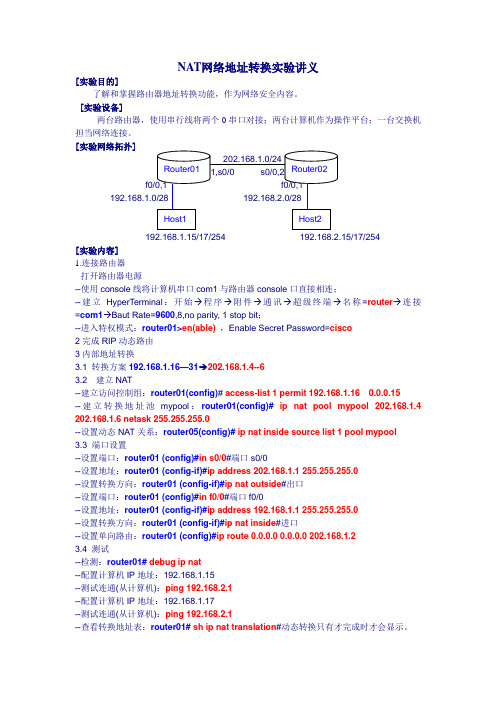

NAT网络地址转换实验讲义[实验目的]了解和掌握路由器地址转换功能，作为网络安全内容。

[实验设备]两台路由器，使用串行线将两个0串口对接；两台计算机作为操作平台；一台交换机担当网络连接。

[实验网络拓扑]192.168.1.15/17/254 192.168.2.15/17/254[实验内容]1.连接路由器--打开路由器电源--使用console线将计算机串口com1与路由器console口直接相连；--建立HyperTerminal：开始→程序→附件→通讯→超级终端→名称=router→连接=com1→Baut Rate=9600,8,no parity, 1 stop bit；--进入特权模式：router01>en(able)，Enable Secret Password=cisco2完成RIP动态路由3内部地址转换3.1 转换方案192.168.1.16—31→202.168.1.4--63.2 建立NAT--建立访问控制组：router01(config)# access-list 1 permit 192.168.1.16 0.0.0.15--建立转换地址池mypool：router01(config)# ip nat pool mypool 202.168.1.4 202.168.1.6 netask 255.255.255.0--设置动态NAT关系：router05(config)# ip nat inside source list 1 pool mypool3.3 端口设置--设置端口：router01 (config)#in s0/0#端口s0/0--设置地址：router01 (config-if)#ip address 202.168.1.1 255.255.255.0--设置转换方向：router01 (config-if)#ip nat outside#出口--设置端口：router01 (config)#in f0/0#端口f0/0--设置地址：router01 (config-if)#ip address 192.168.1.1 255.255.255.0--设置转换方向：router01 (config-if)#ip nat inside#进口--设置单向路由：router01 (config)#ip route 0.0.0.0 0.0.0.0 202.168.1.23.4 测试--检测：router01# debug ip nat--配置计算机IP地址：192.168.1.15--测试连通(从计算机)：ping 192.168.2.1--配置计算机IP地址：192.168.1.17--测试连通(从计算机)：ping 192.168.2.1--查看转换地址表：router01# sh ip nat translation#动态转换只有才完成时才会显示。

实验报告实验名称网络地址转换及配置实验拓扑图：一、按照拓扑结构图组网，给各设备接口和主机分配好IP地址、子网掩码等，完成基本配置，测试直连链路连通性。

（1）RTA：为s0/0/1配置IP地址RTA(config)#int s0/0/1RTA(config-if)#ip add 202.101.100.1 255.255.255.224RTA(config-if)#clock rate 64000RTA(config-if)#no shut为f0/0配置IP地址RTA(config)#int f0/0RTA(config-if)#ip add 10.0.0.1 255.0.0.0RTA(config-if)#no shut（2）RTB和PCB：为s0/2/1配置IP地址RTB(config)#int s0/2/1RTB(config-if)#ip add 202.101.100.2 255.255.255.224RTB(config-if)#no shut为f0/0配置IP地址RTB(config)#int f0/0RTB(config-if)#ip add 192.168.3.1 255.255.255.0RTB(config-if)#no shut把PCB的IP地址改成192.168.3.2 255.255.255.0测试连通性（3）RTC：为f0/0配置IP地址RTC(config)#int f0/0RTC(config-if)#ip address 10.0.0.2 255.0.0.0RTC(config-if)#no shut（4）PCA：把IP地址改成10.0.0.11 255.0.0.0二、在三台路由器上配置静态路由（1）RTA：配置到RTB的静态路由：RTA(config)#ip route 0.0.0.0 0.0.0.0 202.101.100.2测试连通性ping RTBRTA#ping 192.168.3.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.1, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/28/32 msping RTCRTA#ping 10.0.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms （2）RTB：配置到RTA的静态路由：RTB(config)#ip route 202.101.100.32 255.255.255.224 202.101.100.1 RTB ping RTARTB#ping 202.101.100.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 202.101.100.1, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/28/32 ms （3）RTC：配置到RTA的静态路由：RTC(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.1测试连通性RTC ping RTARTB#ping 202.101.100.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 202.101.100.1, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/28/32 ms 分析：RTB和RTA不能相互ping通，因为RTB处于外网三、配置路由器RTA作为NAT服务器，RTA将把该公司的内部地址（10.0.0.0/8）转换为ISP所分配的全局地址（202.101.100.32/27）RTA：RTA(config)#ip nat inside source static 10.0.0.2 202.101.100.34RTA(config)#ip nat inside source static 10.0.0.11 202.101.100.35RTA(config)#int s0/0/1RTA(config-if)#ip nat outsideRTA(config)#int f0/0RTA(config-if)#ip nat inside3.1 在配置动态NAT之前，先为主机A和路由器RTC设置静态NA T作为测试。

实验1 网络地址翻译及配置-NAT一、实验目的(1)理解私有IP地址的作用。

(2)理解网络地址翻译（NAT）的概念及作用。

(3)掌握静态NAT和动态NAT的配置。

二、实验环境(1)两台路由器(2)一台交换机或集线器(3)三台PC机(4)线缆若干1.1网络拓扑图1.1路由器配置表公网IP地址为200.1.1.0/24三、实验内容与步骤1．实验准备(1)按要求完成拓扑的连接(2) 分配主机的IP地址和缺省网关(3)清空路由器配置2．路由器的基本配置(1)完成接口的配置Gateway的接口配置：enableconfigure terminalhostname Gatewayinterface fa0/0ip address 10.1.6.1 255.255.255.0 no shutdownexitinterface s0/0ip address 200.1.1.2 255.255.255.0 clock rate 64000no shutdownexitISP的接口配置:enableconfigure terminalhostname ISPinterface s0/0ip address 200.1.1.1 255.255.255.0 no shutdownexitinterface loopback 0ip address 1.1.1.1 255.255.255.0 no shutdownexit2．路由协议的配置(1)配置动态路由协议Gateway的路由配置：Router ripNetwork 200.1.1.0ISP的路由配置：Router ripNetwork 200.1.1.0Network 1.0.0.03．静态NAT的配置(1)NAT分配表表1.2 静态NAT分配表(2)静态NAT配置Gateway的配置：enableconfigure terminalip nat inside source static 10.1.6.2 200.1.1.3 ip nat inside source static 10.1.6.3 200.1.1.4 （3）指定接口enableconfigure terminalinterface fa0/0ip nat insideinterface s0/0ip nat outside（4）测试与ISP连通性主机PC1和PC2分别ping 1.1.1.1（路由器ISP的环回接口）(5)检查NAT是否正常工作show ip nat translation //查看当前活跃的转换信息show ip nat statistics //查看有关转换的统计信息4. 动态NAT的配置Gateway的配置：（1）清空前面实验的静态NAT配置。

实验六 NAT 网络地址转换一、实验目的掌握网络地址转换NA T 技术，通过配置使内网中所有主机可访问Internet 网。

二、实验设备路由器（2台）、二层交换机（1台）、主机（3台）、直连线（2条）、V.35线缆（1条）三、实验原理NA T 是指将网络地址从一个地址空间转换为另一个地址空间的行为,它允许内部所有主机在公网地缺乏的情况下可以访问外部网络。

NAT 将网络划分为内部网络（Inside ）和外部网络（Outside ）两部分。

局域网主机利用NA T 访问网络时，是将局域网内部的本地地址转换为了全局地址（互联网合法IP 地址）后转发数据包。

NA T 分为两类：NA T （网络地址转换）和NAPT （网络地址端口转换）。

NAT 是实现转换后一个本地IP 地址对应一个全局地址。

NAPT 是实现转换后多个本地地址对应一个全局IP 地址。

四、实验内容1．按图6所示连接整个网络，首先设置每个路由器的各个端口以及它所连接的局域网的各个计算机，使得一个所连接的各个局域网之间互相可以连通，具体IP 地址的分配可参见后面的实验步骤。

2．设置NAT 转换，使LAN-ROUTER 内部配置内部私有IP 地址的的主机可以访问外部网络主机，要求掌握NA T 配置的方法，了解每一步都完成了什么功能。

3．在SEREVER 上用ETHEREAL 软件捕获PC1或PC2发来的数据包，观察数据包的源IP 地址是什么，它们与NA T 配置中的POOL 地址池存在什么样的关系。

图6 NA T 实验拓扑S1/2B S1/2F1/0F1/0 63.19.6.3Lan-router Internet-routerserverPC1 PC2五、实验步骤步骤１：按图6中拓扑结构连接网络。

步骤2：对路由器进行基本配置。

局域网路由器配置Red-Giant#configure terminalRed-Giant (config)#hostname lan-router ！为路由器更改名称lan-router (config)#interface fastethernet 1/0 !进入端口模式lan-router (config-if)#ip address 192.168.10.1 255.255.255.0 !配置端口的IP地址lan-router (config-if)#no shutdownlan-router (config-if)#exitlan-router (config)#interface serial 1/2 !进入端口模式lan-router (config-if)#ip address 200.1.8.7 255.255.255.0 !配置端口的IP地址lan-router (config-if)#clock rate 64000 !配置lan-router的时钟频率（DCE）lan-router (config-if)#no shutdownlan-router (config-if)#exit互联网路由器配置Red-Giant#configure terminalRed-Giant (config)#hostname internet-router ！为路由器更改名称internet-router (config)#interface fastethernet 1/0 !进入端口模式internet-router )#ip address 63.19.6.1 255.255.255.0 !配置端口的IP地址internet-router #no shutdowninternet-router (config-if)#exitinternet-router (config)#interface serial 1/2 !进入端口模式internet-router (config-if)#ip address 200.1.8.8 255.255.255.0 !配置端口的IP地址internet-router (config-if)#no shutdowninternet-router (config-if)#exit在lan-router上配置缺省路由lan-router (config)#ip route 0.0.0.0 0.0.0.0 serial 1/2验证：查看端口配置，查看路由器中路由表内容。

nat配置实验报告一、实验目的本次实验的主要目的是深入了解和掌握网络地址转换（NAT）的配置方法和工作原理，通过实际操作，实现不同网络之间的地址转换，提高网络的安全性和可扩展性。

二、实验环境1、操作系统：Windows Server 20192、网络设备：Cisco 路由器3、模拟软件：Packet Tracer三、实验原理NAT（Network Address Translation）即网络地址转换，是一种将私有 IP 地址转换为公有 IP 地址的技术。

其主要作用包括：1、解决 IPv4 地址短缺问题：通过多个私有地址共用一个公有地址进行网络通信，节省了公有地址资源。

2、增强网络安全性：隐藏内部网络的拓扑结构和私有 IP 地址，降低了来自外部网络的攻击风险。

NAT 主要有三种类型：1、静态 NAT：将一个私有 IP 地址永久映射到一个公有 IP 地址。

2、动态 NAT：将一组私有 IP 地址动态映射到一组公有 IP 地址。

3、端口地址转换（PAT）：也称为 NAT 重载，通过端口号区分不同的私有 IP 地址与公有 IP 地址的映射关系。

四、实验步骤1、打开 Packet Tracer 软件，创建网络拓扑结构。

包括一个内部网络、一个外部网络和一台执行 NAT 功能的路由器。

2、配置内部网络的 IP 地址和子网掩码。

为内部网络中的主机分配私有 IP 地址，例如 19216811 192168110 ，子网掩码为 2552552550 。

3、配置外部网络的 IP 地址和子网掩码。

为外部网络中的主机分配公有 IP 地址，例如 20210011 ，子网掩码为 2552552550 。

4、配置路由器的接口 IP 地址。

为连接内部网络的接口配置私有 IP 地址，为连接外部网络的接口配置公有 IP 地址。

5、配置静态 NAT 。

选择一个内部主机（例如 19216811 ），将其私有 IP 地址静态映射到一个公有 IP 地址（例如 20210012 ）。
