上海白龙港污水处理厂工程设计

上海市水务局关于《白龙港污水处理厂初雨调蓄（截流）工程方案》行业意见的通知文章属性•【制定机关】上海市水务局•【公布日期】2024.08.08•【字号】沪水务〔2024〕344号•【施行日期】2024.08.08•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】水利其他规定正文上海市水务局关于《白龙港污水处理厂初雨调蓄（截流）工程方案》行业意见的通知沪水务〔2024〕344号浦东新区水务局：你局《关于上报白龙港污水处理厂初雨调蓄（截流）工程方案行业审查的请示》（浦水务〔2024〕61号）已收悉。

经研究，现将有关行业意见通知如下：一、关于建设标准原则同意白龙港污水处理厂初期雨水调蓄建设工程通过新增初雨截流泵并结合海绵城市建设进行源头控污的方式实现初期雨水控污目标。

工程服务于厂内除西北地块、西南地块、扩建三期地块外的其他区域，总面积约180.41公顷，排水体制采用分流制，雨水采用强排模式。

初期雨水截流标准采用5毫米。

二、关于排水方案（一）原则同意在1#雨水泵房前池新增截流泵（2用1备），单泵流量0.15立方米/秒；2#雨水泵房前池新增截流泵（2用1备），单泵流量0.15立方米/秒，共折合调蓄规模为1438立方米。

（二）原则同意1#雨水泵房初雨截流管道自泵房接出后，经扩建三期工程新建污水泵房提升后进入总配水渠;2#雨水泵房初雨截流管道自泵房接出后，经现状污水泵房提升后进入调配井。

三、下阶段工作建议（一）建议复核放空管管径，并结合现状管道受纳能力合理确定下游出路。

（二）建议复核并补充论述西南地块已建海绵设施及本工程范围新建海绵设施对初雨的控制效果，确保本工程建成后，区域初雨控污能力满足规划和相关文件要求。

（三）为更好发挥初雨截流设施作用，本工程建议安装水质和流量监测设备，并在方案中补充监测指标和技术方法，其中水质可考虑监测特征指标。

（四）建议在设计阶段充分与泵站运行单位对接，进一步优化和完善截流设施建设方案及施工配合方案，并加强投资控制。

亚洲最大污水处理厂一白龙港污水处理厂处理工艺上海白龙港污水处理厂是亚洲最大的污水处理厂，其工艺设计，包括污水、污泥和除臭等在全国范围都具有标杆地位。

分别于2021年《净水技术》第s1期和第11期发表的《基于CFD模型的白龙港污水处理厂除臭优化方案》和《白花港污泥暂存库区污泥压滤液处理》，分别介绍了白龙港污水厂采用计算流体力学（CFD ）模型对除臭方案进行模拟优化，以及对污泥暂存场中所产生的污泥压滤液进行试验处理,经混凝沉淀、吹脱和氧化工艺处理使之达标纳管的最新工程经验。

一、工艺流程介绍白龙港污水处理厂是国内规模最大的具有脱氮除磷功能和污泥厌氧消化的城市污水处理厂，下面是其简易的工艺流程图。

目前，中国大型污水处理厂处理流程都与之类似，也会根据实际需求略作调整。

进水白龙港污水处理厂总工艺流程图1、进水特性白龙港污水处理厂的进水水质特性主要体现在长距离输水后，颗粒性有机物在管道输送过程中发生厌氧生物降解和转化，VSS/SS比值较低，即进水中挥发性悬浮物质比例降低。

2、出水水质生活污水经过预处理、一级强化、生物处理等工艺后达到(GB18918-2002) 一级B的排放标准排入长江出水口。

正在进行的提标改造工程的设计出水水质将达到一级A的标准。

出水通过出水泵房加压后从深海排放管排入长江。

3、污水处理工艺该厂的污水处理采用多模式厌氧/缺氧/好氧(A/A/O)工艺，进水经泵站提升后以重力流进入总配水井，经8组粗细格栅和旋流沉砂池预处理后，进入多模式A/A/O处理单元，二沉池出水采用紫外线消毒；还有部分污水经预处理后，进入高效沉淀池，通过外加药剂处理后同样紫外消毒，出水经出口泵房通过深水排放管排入长江。

污水处理主要工艺流程4、工艺特点多模式A/A/O：生物反应沉淀池共4座，每座分2组，每组池子的处理量约为20万m 3∕d o 由初沉段、A2/O 段、二沉段组合布置而多模式A/A/O 工艺流程初沉段：设计高峰表面负荷为4.3m 3∕(m 2∙h),水平流速17mm∕s, 出水堰负荷2.1L∕(s ∙m),停留时间0.83h ；A2/O 段：水力停留时间12h,有效水深6m,污泥负荷0.12kgBOD∕[(kgMLSS ∙d)]；好氧泥龄 13.4d,气水比 4.5： 1；二沉段:设计高峰表面负荷为L15m3∕(m2∙h),高峰停留时间3.1h, 水平流速4mm∕s,出水堰负荷1.03 L∕(s ∙m)o高效沉淀池：总配水井出水大于160万m 3∕d 的流量部分通过高 效沉淀池进行处理，共计设3组，每组6只池。

摘要为缓解已建南干线、中线处理能力和实际处理负荷之间的矛盾，分担已建干线的输送压力，启动南线输送干线工程。

通过对工程范围内水量预测、水力计算和各施工方案比选，本工程拟建设2根DN4000管道，采用顶管施工，输送至白龙港污水厂，解决浦西和浦东地区日益增加的污水问题，改善水域环境质量。

论文关键词：污水治理二期工程,中线,南线,顶管白龙港片区污水系统的主体工程是上海市污水治理二期工程。

整个污水治理二期工程浩大，主要解决浦西黄浦、卢湾和徐汇区合流污水，以及浦东新区赵家沟以南、川杨河以北大部分地区的生活污水和工业废水的排放出路。

已建南线（西段）接纳浦西卢湾、徐汇区6个排水系统的污水和初期雨水，以及龙华机场的污水后自龙华机场处过黄浦江，沿耀华支路和济阳路南下至外环线与南支线汇合，接纳吴泾、闵行地区的污水，随后沿外环线敷设，沿途接纳浦东新区污水，至白龙港污水处理厂处理后外排。

中线接纳浦西黄浦、南市区5个排水系统的污水及初期雨水后，自董家渡过黄浦江，然后沿龙阳路和龙东大道敷设至白龙港污水处理厂，中线和南干线输送的污水均纳入白龙港污水处理厂，处理后尾水排入长江。

随着上海经济建设和城市规模的迅速发展，白龙港片区的污水量不断增加，上海市污水治理二期工程中建成的白龙港片区污水系统主干管的纳污容量已日趋饱和。

为缓解已建干线处理能力和实际处理负荷之间的矛盾，分担中线和南干线的输送压力，为区域经济发展提供必要的环境容量，完善白龙港片区污水系统的结构布局，改善水域环境质量，急待启动南线输送干线工程；二、工程建设的必要性1) 为区域经济发展提供环境容量根据《浦东新区水务专业规划》（2003年7月）提供的数据，目前浦东新区部分工业废水、生活污水和禽畜废水直排水体，对水体造成严重污染，新区内河的水环境状况仍不容乐观。

新区区属水厂和乡镇水厂水源来自川杨河、浦东运河、内河和地下水，各取水河段水质综合评价基本在IV~V类之间，部分劣于V类。

上海白龙港污水处理厂1 工程简况1.1 处理厂位置上海白龙港污水处理厂位于浦东新区合庆乡东侧长江岸边,该处已建白龙港预处理厂，新厂扩建位于预处理厂北侧长江边，总用地面积120 hm2。

1。

2 污水收集系统主要包括市中心区、闵行区及浦东新区,这些地区部分为合流制，部分为分流制。

上海污水二期系统已建成输送管道，预处理厂以及污水排放管，其规模为172万m3/d，服务面积271.7 km2，人口355.76万，考虑近期污水系统完善尚待时日，故白龙港污水厂近期处理水量为120万m3/d。

按照2001年全年污水规划，本厂远期处理水量为210万m3/d。

1.3 处理厂尾水排放点上海市污水二期工程已建成白龙港污水排放管，直径4.2 m，距岸1。

6 km，分点扩散排放。

经处理后尾水达标排入已建污水扩散管，扩散自净。

业主单位：上海水环境建设有限公司；设计单位:上海市政工程设计研究院、上海城市建设设计研究院;施工单位：分9个标，部分标段还在竞争性招标中.2 工程规模及技术标准2.1 工程规模近期（本期设计）：平均旱流污水量120万m3/d;旱季高峰污水量18。

06 m3/s，旱季最小污水量8。

33 m3/s，雨季流量21。

85 m3/s,现状污水量80万～100万 m3/d.按照2001年上海市污水规划，本厂远期：污水设计流量为旱季平均210万 m3/d，旱季高峰30.6 m3/s，雨季流量 33。

6m3/s。

2.2 污水水质本系统为部分合流制，部分分流制,进处理厂污水水质与出厂水质见表1. 表1 污水处理厂进出水水质项目 COD（mg/L) BOD(mg/L) SS（mg/L） NH3-N（mg/L） TP(mg/L)进水 320 130 170 30 5出水≤180 ≤70 ≤40 ≤30 ≤12.3 污泥处理及处置目标采用储泥池、脱水、卫生填埋,最终作绿化介质土，达到综合利用目的。

3 污水、污泥处理工艺3.1 污水处理工艺（见图1）图1 污水处理工艺流程3.2 污水处理主要技术参数为满足近期以除磷为目标的污水处理要求,同时考虑远期达到国家规定的二级排放标准，经方案比较推荐采用近期物化法，远期再增加曝气生物滤池工艺。

上海市白龙港城市污水处理厂扩建二期工程环境影响评价项目公示1、建设项目概况：(1) 项目名称上海市白龙港城市污水处理厂扩建二期工程(2) 建设项目概况白龙港污水处理厂位于浦东新区合庆乡东侧，东临长江，西至随塘河，北以原南干线排放干渠为界。

离吴淞口约27km，离川沙镇约7km。

白龙港城市污水处理厂扩建二期工程处理规模为旱季平均流量80万m3/d,旱季高峰流量为12.04m3/s，雨季高峰流量为16.94m3/s；远期规模为旱季平均流量170万m3/d，旱季高峰流量为25.59 m3/s，雨季高峰流量为31.98 m3/s；本次扩建二期工程规模为80万m3/d，扩建工程实施后全厂污水处理能力达到280万m3/d，本次扩建项目处理设施按80万m3/d规划配置，不新增排放管。

(3) 规模和处理工艺表1 白龙港污水厂污水设计处理规模工程名称 污水处理规模（万m3/d） 排放管规模（万m3/d）现有工程 200 172 扩建二期工程 80 170合计 280(4)占地面积扩建二期工程厂址安排在已建白龙港城市污水处理厂址的南侧，需征地33.5ha，厂界向南扩展300m。

(5)污水处理目标扩建二期工程出水水质达到《城镇污水处理厂污染物排放标准》GB18918-2002一级B排放标准。

表2 白龙港污水处理厂扩建工程设计出水水质 单位：mg/l 项目 COD cr BOD5SS NH3-N TP设计进水水质参数 320 130 170 30 5 设计出水水质参数 ≤ 60 ≤20 ≤ 20 ≤ 8 ≤ 1(6) 污水处理工艺扩建工程采用A/A/O生物脱氮除磷工艺，污水先进入粗格栅及进水泵房，提升后依次流经细格栅及旋流沉砂池、配水井、A/A/O生物反应池，在二沉池泥水分离后流入紫外线消毒池，经出口泵房、高位井和深水排放管排入长江。

处理工艺见图1。

图 1 80万m3/d扩建工程污水处理工艺流程图(7) 污泥处理处置方案本工程产生的污泥总量为312 tDS/d，最大为375 tDS/d，超出污泥处理工程204 tDS/d规模108～171tDS/d，超出268 tDS/d最大校核泥量44～107tDS/d，污泥处理工程的浓缩及脱水段已无法通过调整运行参数来处理，须新增污泥浓缩及脱水设施。

摘要为缓解已建南干线、中线处理能力和实际处理负荷之间的矛盾，分担已建干线的输送压力，启动南线输送干线工程。

通过对工程范围内水量预测、水力计算和各施工方案比选，本工程拟建设2根DN4000管道，采用顶管施工，输送至白龙港污水厂，解决浦西和浦东地区日益增加的污水问题，改善水域环境质量。

论文关键词：污水治理二期工程,中线,南线,顶管白龙港片区污水系统的主体工程是上海市污水治理二期工程。

整个污水治理二期工程浩大，主要解决浦西黄浦、卢湾和徐汇区合流污水，以及浦东新区赵家沟以南、川杨河以北大部分地区的生活污水和工业废水的排放出路。

已建南线（西段）接纳浦西卢湾、徐汇区6个排水系统的污水和初期雨水，以及龙华机场的污水后自龙华机场处过黄浦江，沿耀华支路和济阳路南下至外环线与南支线汇合，接纳吴泾、闵行地区的污水，随后沿外环线敷设，沿途接纳浦东新区污水，至白龙港污水处理厂处理后外排。

中线接纳浦西黄浦、南市区5个排水系统的污水及初期雨水后，自董家渡过黄浦江，然后沿龙阳路和龙东大道敷设至白龙港污水处理厂，中线和南干线输送的污水均纳入白龙港污水处理厂，处理后尾水排入长江。

随着上海经济建设和城市规模的迅速发展，白龙港片区的污水量不断增加，上海市污水治理二期工程中建成的白龙港片区污水系统主干管的纳污容量已日趋饱和。

为缓解已建干线处理能力和实际处理负荷之间的矛盾，分担中线和南干线的输送压力，为区域经济发展提供必要的环境容量，完善白龙港片区污水系统的结构布局，改善水域环境质量，急待启动南线输送干线工程；二、工程建设的必要性1) 为区域经济发展提供环境容量根据《浦东新区水务专业规划》（2003年7月）提供的数据，目前浦东新区部分工业废水、生活污水和禽畜废水直排水体，对水体造成严重污染，新区内河的水环境状况仍不容乐观。

新区区属水厂和乡镇水厂水源来自川杨河、浦东运河、内河和地下水，各取水河段水质综合评价基本在IV~V类之间，部分劣于V类。

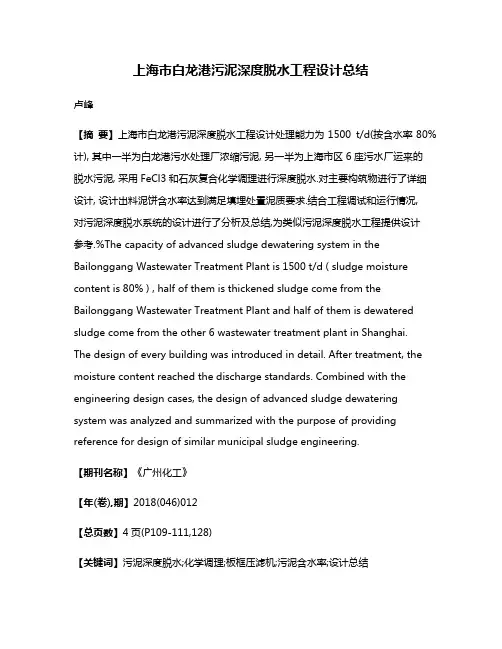

上海市白龙港污泥深度脱水工程设计总结卢峰【摘要】上海市白龙港污泥深度脱水工程设计处理能力为1500 t/d(按含水率80%计), 其中一半为白龙港污水处理厂浓缩污泥, 另一半为上海市区6座污水厂运来的脱水污泥, 采用FeCl3和石灰复合化学调理进行深度脱水.对主要构筑物进行了详细设计, 设计出料泥饼含水率达到满足填埋处置泥质要求.结合工程调试和运行情况,对污泥深度脱水系统的设计进行了分析及总结,为类似污泥深度脱水工程提供设计参考.%The capacity of advanced sludge dewatering system in the Bailonggang Wastewater Treatment Plant is 1500 t/d ( sludge moisture content is 80% ) , half of them is thickened sludge come from the Bailonggang Wastewater Treatment Plant and half of them is dewatered sludge come from the other 6 wastewater treatment plant in Shanghai. The design of every building was introduced in detail. After treatment, the moisture content reached the discharge standards. Combined with the engineering design cases, the design of advanced sludge dewatering system was analyzed and summarized with the purpose of providing reference for design of similar municipal sludge engineering.【期刊名称】《广州化工》【年(卷),期】2018(046)012【总页数】4页(P109-111,128)【关键词】污泥深度脱水;化学调理;板框压滤机;污泥含水率;设计总结【作者】卢峰【作者单位】上海城建市政工程(集团)有限公司,上海 200065;同济大学环境科学与工程学院,上海 200092【正文语种】中文【中图分类】X703白龙港污泥深度脱水工程位于亚洲最大的污水处理厂白龙港污水处理厂已建污泥处理设施北侧，总占地面积26729 m2，工程服务范围包括白龙港、竹园第一、闵行、龙华、长桥和莘庄等六座污水处理厂，建设规模为污泥处理1500 t/d(按含水率80%计)，经深度脱水处理后的污泥需满足填埋处置泥质要求。

上海市白龙港城市污水处理厂扩建工程环境影响报告书简写本(供公众阅览)1.建设项目概况1.1项目名称上海市白龙港城市污水处理厂扩建工程1.2项目地理位置白龙港城市污水处理厂位于上海市浦东新区合庆镇长江岸边，扩建工程选址安排在已建白龙港城市污水处理厂址的南侧，需征地25.09ha，在现有厂界基础上向南扩展232m。

建设项目的地理位置见图1。

1.3项目组成本项目组成仅包括白龙港城市污水厂扩建项目及相应配套工程，不涉及管网建设。

1.4建设规模白龙港污水厂扩建工程污水处理规模为80万m3/d，建成后白龙港污水处理规模达到200万m3/d。

1.5污水处理目标扩建项目实施后污水厂出水达到《城镇污水处理厂污染物排放标准》GB18918-2002二级排放标准。

表 1-1 白龙港污水处理厂设计出水水质 单位：mg/l 项目 COD cr BOD5SS NH3-N TP设计进水水质参数 320 130 170 30 5设计出水水质参数 ≤ 100 ≤ 30 ≤ 30 ≤ 25 ≤ 31.6污水处理工艺采用倒置AAO脱氮除磷工艺处理。

1.7污泥处理、利用和处置白龙港城市污水处理厂污泥处理处置工程已单独完成环评，并立项启动，采用中温厌氧消化＋部分二级干化工艺，干化污泥拟用作生活垃圾填埋覆盖土。

2.环境可行性分析2.1 工程建设与规划的相容性白龙港污水处理厂扩建工程在现有120万m3/d的污水处理设施基本上升级和扩容，增加白龙港污水片区内的污水收集和处理率，确保出水水质达到二级污水排放标准。

这对于减少白龙港排放口排放负荷，改善长江口水域水质具有一定积极意义，白龙港污水处理厂扩建工程是上海市污水处理系统规划和上海市新三年环保行动计划的具体落实和体现。

2.2 公众意见分析公众参与结果表明，被调查公众对白龙港污水厂扩建普遍表示支持，公众一致认为能够在臭气的影响以及污泥的处理处置做足投入，加强处理。

同时，针对白龙港的出水，有必要建立长江水体监测计划。
