He-Ne激光器谐振腔调整及纵横模观测相对一般光源，激光具有单色性好的特点，也就是说，它具有非常窄的谱线宽度。
这样窄的谱线，不是受激辐射后自然形成的，而是受激辐射经过谐振腔等多种机制的作用和相互干涉后形成的。
所形成的一个或多个离散的、稳定的又很精细的谱线就是激光器的模。
每个模对应一种稳定的电磁场分布，即具有一定的光频率。
相邻两个模的光频率相差很小，我们用分辨率比较高的分光仪器可以观测到每个模。
当从与光输出的方向平行（纵向）和垂直（横向）两个不同的角度去观测和分析每个模时，发现又分别具有许多不同的特征，因此，为方便每个模又相应称作纵模和横模。
在激光器的生产与应用中，我们常常需要先知道激光器的模式状况，如精密测量、全息技术等工作需要基横模输出的激光器，而激光稳频和激光测距等不仅要求基横模，而且要求单纵模运行的激光器。
因此，模式分析是激光器的一项基本而又重要的性能测试。
一、实验目的1．了解激光器的模式结构，加深对模式概念的理解。
2．通过测试分析，掌握模式分析的基本方法。
3．对本实验使用的分光仪器——共焦球面扫描干涉仪，了解其原理、性能，学会正确使用。
二、实验原理1．激光器模的形成我们知道，激光器的三个基本组成部分是增益介质、谐振腔和激励能源。
如果用某种激励方式，在介质的某一对能级间形成粒子数反转分布，由于自发辐射和受激辐射的作用，将有一定频率的光波产生，在腔内传播，并被增益介质逐渐增强、放大，如图2-1所示。
实际上，由于能级总有一定的宽度以及其它因素的影响，增益介质的增益有一个频率分布，如图2-2所示，图中)(G为光的增益系数。
只有频率落在这个范围内的光在介质中传播时，光强才能获得不同程度的放大。
但只有单程放大，还不足以产生激光，图 2-1 粒子数反转分布生激光还需要有谐振要产腔对其进行光学反馈，使光在多次往返传播中形成稳定、持续的振荡。

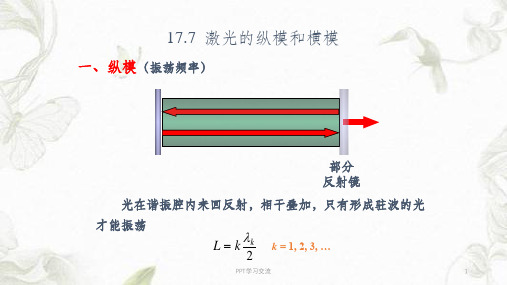

形成持续振荡的条件是，光在谐振腔内往返一周的光程差应是波长的整数倍，即q q L λμ=2 （2-1）式中，μ为折射率，对气体μ≈1；L 为腔长；q 为正整数。
光学谐振腔光学谐振腔是常用激光器的三个主要组成部分之一。
组成：在简单情况下，它是在激活物质两端适当地放置两个反射镜。
目的：就是通过了解谐振腔的特性，来正确设计和使用激光器的谐振腔，使激光器的输出光束特性达到应用的要求。
光学谐振腔的理论：近轴光线处理方法的几何光学理论、波动光学的衍射理论无源腔：又称为非激活腔或被动腔，即无激活介质存在的腔。
有源腔(激活腔或主动胺)：当腔内充有工作介质并设有能源装置后。
一、构成、分类及作用1、谐振腔的构成和分类构成：最简单的光学谐振腔是在激光工作物质两端适当位置放置两个镀高反射膜的反射镜。
与微波腔相比光频腔的主要特点是：侧面敞开没有光学边界，以抑制振荡模式，并且它的轴向尺寸(腔长)远大于振荡波长：L》λ，一般也远大于横向尺寸即反射镜的线度。
因此，这类腔为开放式光学谐振腔，简称开腔。
开式谐振腔是最重要的结构形式----气体激光器、部分固体激光器谐振腔2、激光器中常见的谐振腔的形式1)平行平面镜腔。
由两块相距上、平行放置的平面反射镜构成2)双凹球面镜腔。
由两块相距为L，曲率半径分别为R1和R2的凹球面反射镜构成当R1＝R2＝L时，两凹面镜焦点在腔中心处重合，称为对称共焦球面镜腔；当R1+R2＝L表示两凹面镜曲率中心在腔内重合，称为共心腔。
3)平面—凹面镜腔。
相距为L的一块平面反射镜和一块曲率半径为R的凹面反射镜构成。
当R＝2L时，这种特殊的平凹腔称为半共焦腔4)特殊腔。
如由凸面反射镜构成的双凸腔、平凸腔、凹凸腔等，在某些特殊激光器中，需使用这类谐振腔5)其他形状的3、谐振腔的作用(1) 提供光学正反馈作用谐振腔为腔内光线提供反馈，使光多次通过腔工作物质，不断地被放大，形成往复持续的光频振荡；取决因素：组成腔的两个反射镜面的反射率，反射率越高，反馈能力越强；反射镜的几何形状以及它们之间的组合方式。
上述因素的变化会引起光学反馈作用大小的变化，即引起腔内光束能量损耗的变化。
(2) 对振荡光束的控制作用主要在方向和频率的限制，其功能为：①有效地控制腔内实际振荡的模式数目，使大量的光子集结在少数几个沿轴向、且满足往返一次位相变化为2π的整数倍的光子状态中，提高了光子简并度，从而获得单色性好、方向性好及相干性强的优异辐射光。
