第二章光学谐振腔基本概念 (1)2.1光学谐振腔 (1)2.2非稳定谐振腔及特点 (1)2.3光学谐振腔的损耗 (2)2.4减小无源稳定腔损耗的途径 (2)反射镜面的种类对损耗的影响 (2)腔的结构不同，损耗不同 (2)第二章光学谐振腔基本概念2.1光学谐振腔光学谐振腔是激光器的基本组成部分之一，是用来加强输出激光的亮度，调节和选定激光的波长和方向的装置。
光线在两镜间来回不断反射的腔叫光学谐振腔。
由平面镜、凹面镜、凸面镜的任何两块镜的组合，构成各类型光学谐振腔。
光学谐振腔的分类方式很多。
按照工作物质的状态可分为有源腔和无源腔。
虽有工作物质，但未被激发从而无放大作用的谐振腔称之为无源谐振腔；而有源腔则是指经过激发有放大作用的谐振腔。
2.2非稳定谐振腔及特点非稳定谐振腔的反射镜可以由两个球面镜构成也可由一个球面镜和一个平面镜组合而成。
若R1和R2为两反射镜曲率半径，L为两镜间距离，对于非稳腔则g1，g2：满足g1*g2<O或g1*g2>l 非稳腔中光在谐振腔内经有限次往返后就会逸出腔外，也就是存在着固有的光能量可以横向逸出而损耗掉，所以腔的损耗很大。
在高功率激光器中，为了获得尽可能大的模体积和好的横模鉴别能力，以实现高功率单模运转，稳定腔不能满足这些要求，而非稳腔是最合适的。
与稳定腔相比，非稳腔有如下几个突出优点：1．大的可控模体积在非稳腔中，基模在反射镜上的振幅分布式均匀的，它不仅充满反射镜，而且不可避免地要向外扩展。
非稳腔的损耗与镜的大小无关，这一点是重要的，因此，只要把反射镜扩大到所需的尺寸，总能使模大致充满激光工作物质。
这样即使在腔长很短时也可得到足够大的模体积，故特别适用于高功率激光器的腔型。
2．可控的衍射耦合输出一般稳定球面腔是用部分透射镜作为输出耦合镜使用的，但对非稳腔来说，以反射镜面边缘射出去的部分可作为有用损耗，即从腔中提取有用衍射输出。
3．容易鉴别和控制横模对于非稳腔系统，在几何光学近似下，腔内只存在一组球面波型或球面一平面波型，故可在腔的一端获得单一球面波型或单一平面波型(即基模)，从而可提高输出光束的定向性和亮度。
浅谈光学谐振腔摘要：光学谐振腔是激光器的基本组成部分之一,是用来加强输出激光的亮度, 调节和选定激光的波长和方向的装置，从真空紫外到远红外的绝大部分激光系统都使用了光学谐振腔。
本文从光的传播矩阵推导了谐振腔的稳定条件和光腔损耗，并解释了横模形成的原因。
最后介绍了自由电子激光器谐振腔、微腔和X 射线激光腔。
关键词：激光；谐振腔；自由电子激光腔；微腔1激光1.1激光简介激光器的发明是20世纪科学技术的一项重大成就。
激光科学技术的兴起使人类对光的认识和利用达到了一个崭新的水平。
激光具有方向性好、单色性好能量集中、相干性好等特点。
正因为激光器具备的这些突出特点，因而被很快运用于工业、农业、精密测量和探测、通讯与信息处理、医疗、军事等各方面，并在许多领域引起了革命性的突破[1]。
1.2激光器的分类（1）按工作物质分类：根据工作物质物态的不同可把所有的激光器分为以下几大类：①固体激光器（晶体和玻璃）；②气体激光器；③液体激光器；④半导体激光器；⑤自由电子激光器。
（2）按激励方式分类：①光泵式激光器；②电激励式激光器；③化学激光器；④核泵浦激光器。
（3）按运转方式分类：由于激光器所采用的工作物质、激励方式以及应用目的的不同，其运转方式和工作状态亦相应有所不同，从而可区分为以下几种主要的类型。
①连续激光器；②单次脉冲激光器；③重复脉冲激光器；④可调激光器；⑤锁模激光器；⑥单模和稳频激光器；⑦可调谐激光器[2]。
（4）按输出波段范围分类：根据输出激光波长范围之不同，可将各类激光器区分为以下几种：①远红外激光器；②中红外激光器；③近红外激光器；④可见激光器；⑤近紫外激光器；⑥真空紫外激光器；⑦X射线激光器，目前软X 射线已研制成功，但仍处于探索阶段[1]。
1.3激光器的组成任何一种激光器,其基本结构都可以分为三部分:(1)工作物质,用来产生受激发射；(2)激励(泵浦)装置,用来激励工作物质以获得粒子数反转；(3)光学共振腔,用来维持受激发射的持续振荡,并限制产生振荡的光子的特征(行进方向、波长等)。
光学谐振腔光学谐振腔是常用激光器的三个主要组成部分之一。
组成：在简单情况下，它是在激活物质两端适当地放置两个反射镜。
目的：就是通过了解谐振腔的特性，来正确设计和使用激光器的谐振腔，使激光器的输出光束特性达到应用的要求。
光学谐振腔的理论：近轴光线处理方法的几何光学理论、波动光学的衍射理论无源腔：又称为非激活腔或被动腔，即无激活介质存在的腔。
有源腔(激活腔或主动胺)：当腔内充有工作介质并设有能源装置后。
一、构成、分类及作用1、谐振腔的构成和分类构成：最简单的光学谐振腔是在激光工作物质两端适当位置放置两个镀高反射膜的反射镜。
与微波腔相比光频腔的主要特点是：侧面敞开没有光学边界，以抑制振荡模式，并且它的轴向尺寸(腔长)远大于振荡波长：L》λ，一般也远大于横向尺寸即反射镜的线度。
因此，这类腔为开放式光学谐振腔，简称开腔。
开式谐振腔是最重要的结构形式----气体激光器、部分固体激光器谐振腔2、激光器中常见的谐振腔的形式1)平行平面镜腔。
由两块相距上、平行放置的平面反射镜构成2)双凹球面镜腔。
由两块相距为L，曲率半径分别为R1和R2的凹球面反射镜构成当R1＝R2＝L时，两凹面镜焦点在腔中心处重合，称为对称共焦球面镜腔；当R1+R2＝L表示两凹面镜曲率中心在腔内重合，称为共心腔。
3)平面—凹面镜腔。
相距为L的一块平面反射镜和一块曲率半径为R的凹面反射镜构成。
当R＝2L时，这种特殊的平凹腔称为半共焦腔4)特殊腔。
如由凸面反射镜构成的双凸腔、平凸腔、凹凸腔等，在某些特殊激光器中，需使用这类谐振腔5)其他形状的3、谐振腔的作用(1) 提供光学正反馈作用谐振腔为腔内光线提供反馈，使光多次通过腔工作物质，不断地被放大，形成往复持续的光频振荡；取决因素：组成腔的两个反射镜面的反射率，反射率越高，反馈能力越强；反射镜的几何形状以及它们之间的组合方式。
上述因素的变化会引起光学反馈作用大小的变化，即引起腔内光束能量损耗的变化。
(2) 对振荡光束的控制作用主要在方向和频率的限制，其功能为：①有效地控制腔内实际振荡的模式数目，使大量的光子集结在少数几个沿轴向、且满足往返一次位相变化为2π的整数倍的光子状态中，提高了光子简并度，从而获得单色性好、方向性好及相干性强的优异辐射光。
光学谐振腔摘要：光学谐振腔是激光器的基本组成部分之一,是用来加强输出激光的亮度, 调节和选定激光的波长和方向的装置，从真空紫外到远红外的绝大部分激光系统都使用了光学谐振腔。
本文介绍了激光谐振腔及其特性、激光模式的一些基本知识，从理论上对激光谐振腔作了系统性阐述。
关键词：激光；谐振腔特性；激光器；激光谐振腔1引言自1960年世界第一台红宝石固态激光器问世以来，作为一种新光源，激光器具有方向性、亮度高、单色性和相干性好的特点，称为激光的四性。
实际上，这四性本质上可归结为一性，即激光具有很高的光子简并度。
也就是说，激光可以在很大的相干体积内有很高的相干光强。
激光的这一特性正是由于受激辐射的本性和光腔的选模作用才得以实现的。

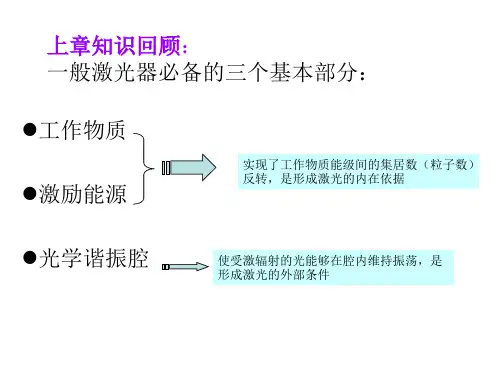

产生激光的三个必要条件：1.工作物质；2. 激励能源；3. 光学谐振腔。
光学谐振腔（经常简称为“谐振腔”）是激光器的重要组成部分，它的主要作用有两个方面：①提供轴向光波的光学正反馈；②控制振荡模式的特性。
激光器所采用的谐振腔，都属于“开放式谐振腔”。
在激光技术发展历史上最早提出的是所谓平行平面腔，它由两块平行平面反射镜组成。
这种装置在光学上称为法布里-珀罗干涉仪，简记为F-P腔。
随着激光技术的发展，以后又广泛采用由两块具有公共轴线的球面镜构成的谐振腔，称为共轴球面腔；其中一个反射镜为(或两个都为)平面的腔是这类腔的特例。
由两个以上的反射镜构成谐振腔的情况也是常见的，折叠腔和环形腔就是这类谐振腔。
只有具有一定的振荡频率和一定的空间分布的特定光束能够在腔内形成“自再现”振荡。
在激光技术的术语中，通常将光学谐振腔内可能存在的这种特定光束称为腔的模式。
不同的谐振腔具有不同的模式，因此选择不同的谐振腔就可以获得不同的输出光束形式。
谐振腔是激光系统的关键部件之一，从真空紫外到远红外的绝大部分激光系统都使用了光学谐振腔。
研究激光谐振腔的目的，就是通过了解谐振腔的特性，来正确设计和使用激光器的谐振腔，使激光器的输出光束特性达到应用的要求。
由两块相距上、平行放置的平面反射镜构成3)平面—凹面镜腔。
相距为4)特殊腔。
如由凸面反射镜构成的双凸腔、平凸腔、凹凸腔等，在某些特殊激光器中，3、谐振腔的作用提供光学正反馈作用)变成(x1,θ1)，则两者间关系为而由光路可逆2当光线在腔内经过n次往返后，其参数变换矩阵可表示为三．谐振腔的稳定性1、稳定腔的概念1 物理意义镜面上任一点发出的近轴光线，往返无限次而不逸出2 数学意义Tn各元素当n →∞时,保持有界2、稳定性条件（证明略）(1) 稳定腔1 0<g1g2<12 g1=g2=0(2) 非稳定1 g1g2>12 g1g2<03 g1=0或g2=04 g1g2=13、稳区图4、g与R的符号关系以两块反射镜的曲率半径为直径做相应反射镜面的两个内切圆（对于凸面反射镜为外，则谐振腔稳定，缘故。
4. 横模的形成机理自再现模或横模：经过足够多次的往返传播之后，腔内形成这样一种稳态场，它的相对分布不再受衍射影响，它在腔内往返一次后能够“自再现”出发时的场分布。
这种稳态场经一次往返后唯一可能的变化，仅是镜面上各点的场振幅按同样的比例衰减，各点的相位发生同样大小的滞后。
●这种在腔反射镜面上经过一次往返传播后能“自再现”的稳定场分布称为在实际情况中，谐振腔的截面是受腔中的其它光阑所限制如气体激光器，放电管孔径就是谐振腔的限制孔。
为了形象地理解开腔中自再现模的形成过程，把平行平面谐振腔中光波来回反射的传播过程，等效于光波在光阑传输线中的传播。
这种光阑传输线如下图所示，它由一系列间距为L、直径为2a的同轴孔径构成，这些孔径开在平行放置无限大、完全吸收的屏上。
5、激光模式的测量方法1)横模的测量方法：不同横模的光强在横截面上有不同的分布。
●对连续可见波段的激光器，只须在光路中放置一个光屏，即可观察激光的横模光斑形状，可粗略地给以判别；●或者利用拍照的方法，小孔或刀口扫描方法也可直接扫描出激光束的强度分布从而确定激光横模的分布形状。
