燕山石化聚丙烯新产品膜料

北京燕山石化PPR4220技术条件产品简介PPR4220是北京燕化石油化工股份公司在年产4万吨液－气相本体法聚丙烯装置上研制开发出的无规共聚聚丙烯管材料，该产品主要依据ISO/DIS 15874、DIN8077、8078冷热水用聚丙烯管材标准要求和国外进口料性能指标，针对目前建筑用水管、地板取暖用管需求的日益增大而设计开发的，特别适合用作高温下的压力管。

该产品是一种低熔融指数、高分子量的聚丙烯共聚产品，为本色粒料，无毒、无味、质轻，密度为0.90～0.91g/cm3, 具有优良的物理机械性能、化学稳定性、耐老化性、优良的加工性以及突出的耐热性，该产品挠曲性能和抗冲击性能优良，同时具有较好的耐应力蠕变开裂性能。

其管材具有重量轻、耐腐蚀、不结垢、使用寿命长等特点以外，还具有卫生性能好，保温节能，较好的耐热性能、安装方便、连接可靠、物料可回收使用等性能。

可按照用户的要求，与各种颜色色粉及色母粒进行良好的混合，挤出的管材色泽均匀、性能稳定。

其中，该产品还通过了国家化学建筑材料测试中心液压试验（110℃，1.9Mpa，12000小时，管材无渗漏、无破坏）。

PPR4220无味，其所加助剂也符合食品卫生要求，属绿色环保型管材。

可根据客户要求提供：本色、灰色、绿色、白色等。

产品用途该产品可广泛用于建筑物内的冷热水系统；地板取暖设施；可直接饮用的纯净水供水系统，包括食品饮料的输送；中央（集中）空调系统；化工管道系统，用于输送或排放化学介质等工业用途。

具有管道连接方便（热熔接、电熔接、管件连接）、可回收使用、工艺设备简单易操作等特点。

成型条件要求单螺杆挤出机长径比为25~30，推荐使用长径比为30的单螺杆挤出机。

挤管工艺条件：温度： Zone1 180～200℃Zone2 190～210℃Zone3 190～220℃Zone4 190～230℃熔体温度： 205～210℃冷却水温度范围： 20～60℃管材注射工艺条件：温度：190、210、230、240、℃模具温度：30～70℃成型周期： 50S以上。

41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人Leabharlann 大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
燕山石化聚丙烯两套装置工艺及产品简介 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。

9.特殊规格，未含盖在前项类的都可归入此类，例如：高熔融强度原料 (HMS、High Melt Strength)可用在发泡材内改善表面气密性提高发泡效 果，也可减少板材成型的坠料现象。
聚丙烯生产工艺简介
聚丙烯的用途：
薄膜制品：PP薄膜占PP用量的10%左右，聚丙烯薄膜制品透明而有光
泽，对水蒸汽和空气的渗透性小，它分为吹膜薄膜、流延薄膜（CPP）、双 向拉伸薄膜（BOPP）等。
聚丙烯生产工艺简介
PP-B是在单一的丙烯聚合后除去未反应的丙烯，再与乙烯聚合而得到的，实际上 是由聚丙烯、聚乙烯和末端嵌段共聚物组成的混合物，它既保持了一定程度的刚性， 又提高了聚丙烯的抗冲击性能，特别是低温抗冲击性能，但透明度和光泽度下降明 显。
PP-R是将丙烯及乙烯单体混合在一起聚合，在聚合物主链上无规则地分布着丙烯 单体或乙烯单体反应后的链段。乙烯链段的存在使共聚物无法结晶，即使乙烯含量很 少，也会使聚丙烯的结晶能力大大降低。例如含3%乙烯时，聚丙烯的玻璃化温度下降 11℃，如果用此种聚丙烯为原料制成薄膜，其使用最低温度可降低10℃左右。
是高弹性的热塑性塑料，有良好的拉伸强度，它可以像乙丙橡胶那样 进行硫化成为弹性体，机械性能优于一般不饱和橡胶。
聚丙烯生产工艺简介
按聚合工艺，等规聚丙烯的聚合可以分为：
泥浆法、本体法、溶液法和气相法等几种方法。其中气相法占据 主导地位。具有我国自主知识产权的液相本体法聚合而成的聚丙 烯产品为粉状，俗称小本体聚丙烯或称粉状聚丙烯，它是以炼油 厂尾气中提取的丙烯为原料聚合而成的。
APP为典型的非晶态高分子材料，内聚力较小，玻璃化温度低，常温 下呈橡胶状态，而高于50℃时即可缓慢流动。
间规聚丙烯：英文缩写为SPP。从立体化学来看，SPP分子中含有甲基 （—CH3）的碳原子分为两种不同构型且交替排列，如把主链拉伸，使主链 的碳原子排列在主平面内，则所有的甲基（—CH3）交替排列在主平面的两 侧。

PP-R（无规共聚聚丙烯）B8101/燕山石化PP-R（无规共聚聚丙烯）C4902/燕山石化PP（聚丙烯）B4902/燕山石化PP（聚丙烯）BK7726H/燕山石化PP（聚丙烯）K9026/燕山石化PP（聚丙烯）T1701/燕山石化PP（聚丙烯）1200/燕山石化PP（聚丙烯）1301A/燕山石化PP（聚丙烯）1330/燕山石化PP（聚丙烯）1332/燕山石化PP（聚丙烯）1396D/燕山石化PP（聚丙烯）1401A/燕山石化PP（聚丙烯）1402A/燕山石化PP（聚丙烯）1403/燕山石化PP（聚丙烯）1404CD/燕山石化PP（聚丙烯）1406A/燕山石化PP（聚丙烯）1430/燕山石化PP（聚丙烯）1500/燕山石化PP（聚丙烯）1540/燕山石化PP（聚丙烯）1600/燕山石化PP（聚丙烯）1603/燕山石化PP（聚丙烯）1630/燕山石化PP（聚丙烯）2302/燕山石化PP（聚丙烯）2400/燕山石化PP（聚丙烯）2400T/燕山石化PP（聚丙烯）2402/燕山石化PP（聚丙烯）2600/燕山石化PP（聚丙烯）2601/燕山石化PP（聚丙烯）2602/燕山石化PP（聚丙烯）2705/燕山石化PP（聚丙烯）3400/燕山石化PP（聚丙烯）3401/燕山石化PP（聚丙烯）3402/燕山石化PP（聚丙烯）3600/燕山石化PP（聚丙烯）3702/燕山石化PP（聚丙烯）3800/燕山石化PP（聚丙烯）3902/燕山石化PP（聚丙烯）3903/燕山石化PP（聚丙烯）60TC20/燕山石化PP（聚丙烯）60TC40/燕山石化PP（聚丙烯）B4901/燕山石化PP（聚丙烯）C1607/燕山石化PP（聚丙烯）C1611/燕山石化PP（聚丙烯）H-MF-022-1/燕山石化PP（聚丙烯）J6020/燕山石化PP（聚丙烯）J6030/燕山石化PP（聚丙烯）J6040/燕山石化PP（聚丙烯）K1001/燕山石化PP（聚丙烯）K4808/燕山石化PP（聚丙烯）K7760/燕山石化PP（聚丙烯）K8108/燕山石化PP（聚丙烯）PPQ-KKP-022/燕山石化PP（聚丙烯）PQ-MP-022/燕山石化PP（聚丙烯）Q-MC-105-TD30/燕山石化PP（聚丙烯）S1003/燕山石化PP（聚丙烯）S1004/燕山石化PP（聚丙烯）S1303/燕山石化PP-R（无规共聚聚丙烯）B4091/燕山石化PP-R（无规共聚聚丙烯）B4101/燕山石化PP-R（无规共聚聚丙烯）B6101/燕山石化PP-R（无规共聚聚丙烯）K8224/燕山石化PP-R（无规共聚聚丙烯）R4220/燕山石化PP（聚丙烯）1205/燕山石化PP（聚丙烯）1240/燕山石化PP（聚丙烯）1300/燕山石化PP（聚丙烯）1301/燕山石化PP（聚丙烯）1330B/燕山石化PP（聚丙烯）1340/燕山石化PP（聚丙烯）1340P/燕山石化PP（聚丙烯）1400/燕山石化PP（聚丙烯）1401/燕山石化PP（聚丙烯）1402/燕山石化PP（聚丙烯）1406/燕山石化PP（聚丙烯）1440/燕山石化PP（聚丙烯）1530/燕山石化PP（聚丙烯）1601/燕山石化PP（聚丙烯）1605/燕山石化PP（聚丙烯）1606/燕山石化PP（聚丙烯）1635/燕山石化PP（聚丙烯）1637/燕山石化PP（聚丙烯）1640/燕山石化PP（聚丙烯）1647/燕山石化PP（聚丙烯）1700/燕山石化PP（聚丙烯）1728/燕山石化PP（聚丙烯）1740/燕山石化PP（聚丙烯）1828/燕山石化PP（聚丙烯）1830/燕山石化PP（聚丙烯）1837/燕山石化PP（聚丙烯）1847/燕山石化PP（聚丙烯）1900/燕山石化PP（聚丙烯）1900G/燕山石化PP（聚丙烯）1937/燕山石化PP（聚丙烯）2300/燕山石化PP（聚丙烯）2301/燕山石化PP（聚丙烯）2401/燕山石化PP（聚丙烯）2605/燕山石化PP（聚丙烯）2630/燕山石化PP（聚丙烯）2635/燕山石化PP（聚丙烯）2650/燕山石化PP（聚丙烯）2651/燕山石化PP（聚丙烯）3602/燕山石化PP（聚丙烯）3700/燕山石化PP（聚丙烯）3804/燕山石化PP（聚丙烯）3805/燕山石化PP（聚丙烯）4200/燕山石化PP（聚丙烯）4220/燕山石化PP（聚丙烯）4230/燕山石化PP（聚丙烯）B205/燕山石化PP（聚丙烯）B4002/燕山石化PP（聚丙烯）B4091/燕山石化PP（聚丙烯）B4908/燕山石化PP（聚丙烯）B8101/燕山石化PP（聚丙烯）C1608/燕山石化PP（聚丙烯）C4608/燕山石化PP（聚丙烯）EPC30R/燕山石化PP（聚丙烯）EPS30RA/燕山石化PP（聚丙烯）F1001/燕山石化PP（聚丙烯）F1002/燕山石化PP（聚丙烯）F1608/燕山石化PP（聚丙烯）F2002/燕山石化PP（聚丙烯）F3002/燕山石化PP（聚丙烯）F3003/燕山石化PP（聚丙烯）J-60/20/燕山石化PP（聚丙烯）J-60/30/燕山石化PP（聚丙烯）J-60/40/燕山石化PP（聚丙烯）K1003/燕山石化PP（聚丙烯）K1005/燕山石化PP（聚丙烯）K1008/燕山石化PP（聚丙烯）K1015/燕山石化PP（聚丙烯）K1020/燕山石化PP（聚丙烯）K1105/燕山石化PP（聚丙烯）K1108/燕山石化PP（聚丙烯）K1114/燕山石化PP（聚丙烯）K1205/燕山石化PP（聚丙烯）K1206/燕山石化PP（聚丙烯）K1215/燕山石化PP（聚丙烯）K1406/燕山石化PP（聚丙烯）K1505/燕山石化PP（聚丙烯）K1514/燕山石化PP（聚丙烯）K1814/燕山石化PP（聚丙烯）K2024/燕山石化PP（聚丙烯）K2035/燕山石化PP（聚丙烯）K2328/燕山石化PP（聚丙烯）K2420/燕山石化PP（聚丙烯）K2520/燕山石化PP（聚丙烯）K2526/燕山石化PP（聚丙烯）K2535/燕山石化PP（聚丙烯）K4220/燕山石化PP（聚丙烯）K4812/燕山石化PP（聚丙烯）K4818/燕山石化PP（聚丙烯）K4835/燕山石化PP（聚丙烯）K6712/燕山石化PP（聚丙烯）K7003/燕山石化PP（聚丙烯）K7506/燕山石化PP（聚丙烯）K7708/燕山石化PP（聚丙烯）K7735/燕山石化PP（聚丙烯）K7912/燕山石化PP（聚丙烯）K7930/燕山石PP（聚丙烯）K8003/燕山石化PP（聚丙烯）K8005/燕山石化PP（聚丙烯）K8020/燕山石化PP（聚丙烯）K8224/燕山石化PP（聚丙烯）K9020/燕山石化PP（聚丙烯）K9035/燕山石化PP（聚丙烯）K9920/燕山石化PP（聚丙烯）K9935/燕山石化PP（聚丙烯）KPP1404-CD/燕山石化PP（聚丙烯）PPH-MF-022-1/燕山石化PP（聚丙烯）PPQ-MC-105-TD30/燕山石化PP（聚丙烯）S1001/燕山石化PP（聚丙烯）S1005/燕山石化PP（聚丙烯）S1018/燕山石化PP（聚丙烯）S1318/燕山石化PP（聚丙烯）S2025/燕山石化PP（聚丙烯）S2040/燕山石化PP（聚丙烯）S2309/燕山石化PP（聚丙烯）S3003/燕山石化PP（聚丙烯）T1101/燕山石化PP（聚丙烯）T1702/燕山石化PP-R（无规共聚聚丙烯）B4240/燕山石化。

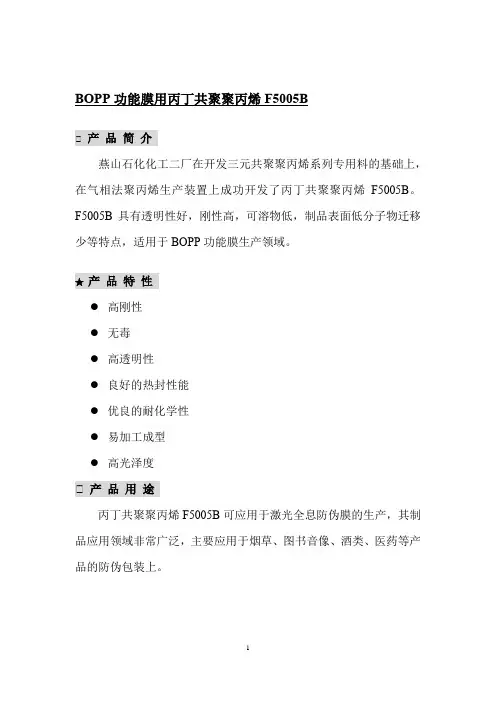

BOPP功能膜用丙丁共聚聚丙烯F5005B
★产品简介
燕山石化化工二厂在开发三元共聚聚丙烯系列专用料的基础上，在气相法聚丙烯生产装置上成功开发了丙丁共聚聚丙烯F5005B。

F5005B具有透明性好，刚性高，可溶物低，制品表面低分子物迁移少等特点，适用于BOPP功能膜生产领域。

★产品特性
●高刚性
●无毒
●高透明性
●良好的热封性能
●优良的耐化学性
●易加工成型
●高光泽度
★产品用途
丙丁共聚聚丙烯F5005B可应用于激光全息防伪膜的生产，其制品应用领域非常广泛，主要应用于烟草、图书音像、酒类、医药等产品的防伪包装上。

★性能典型值
注：此表数据为产品性能典型值，仅供参考，实际数据参见《质量检验报告单》。

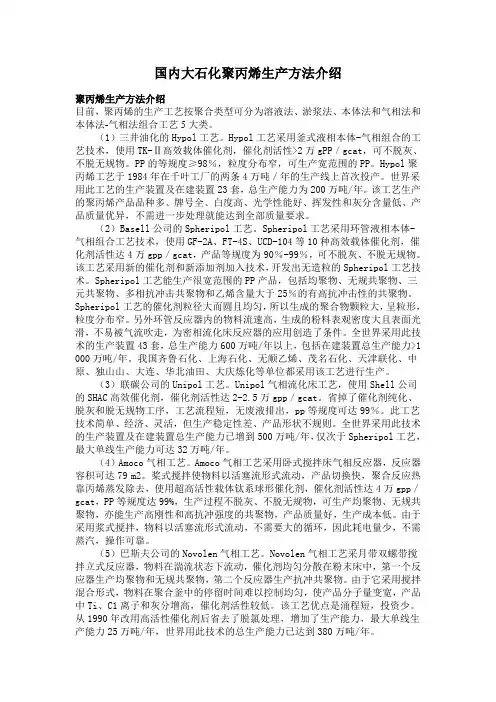

国内大石化聚丙烯生产方法介绍聚丙烯生产方法介绍目前，聚丙烯的生产工艺按聚合类型可分为溶液法、淤浆法、本体法和气相法和本体法-气相法组合工艺5大类。

（1）三井油化的Hypol工艺。

Hypol工艺采用釜式液相本体-气相组合的工艺技术，使用TK-Ⅱ高效载体催化剂，催化剂活性>2万gPP／gcat，可不脱灰、不脱无规物。

PP的等规度≥98％，粒度分布窄，可生产宽范围的PP。

Hypol聚丙烯工艺于1984年在千叶工厂的两条4万吨／年的生产线上首次投产。

世界采用此工艺的生产装置及在建装置23套，总生产能力为200万吨/年。

该工艺生产的聚丙烯产品品种多、牌号全、白度高、光学性能好、挥发性和灰分含量低、产品质量优异，不需进一步处理就能达到全部质量要求。

（2）Basell公司的Spheripol工艺。

Spheripol工艺采用环管液相本体-气相组合工艺技术，使用GF-2A、FT-4S、UCD-104等10种高效载体催化剂，催化剂活性达4万gpp／gcat，产品等规度为90％-99％，可不脱灰、不脱无规物。

该工艺采用新的催化剂和新添加剂加入技术，开发出无造粒的Spheripol工艺技术。

Spheripol工艺能生产很宽范围的PP产品，包括均聚物、无规共聚物、三元共聚物、多相抗冲击共聚物和乙烯含量大于25％的有高抗冲击性的共聚物。

Spheripol工艺的催化剂粒径大而圆且均匀，所以生成的聚合物颗粒大，呈粒形，粒度分布窄。

另外环管反应器内的物料流速高，生成的粉料表观密度大且表面光滑，不易被气流吹走，为密相流化床反应器的应用创造了条件。

全世界采用此技术的生产装置43套，总生产能力600万吨/年以上，包括在建装置总生产能力>1 000万吨/年。

我国齐鲁石化、上海石化、无顺乙烯、茂名石化、天津联化、中原、独山山、大连、华北油田、大庆炼化等单位都采用该工艺进行生产。

（3）联碳公司的Unipol工艺。

Unipol气相流化床工艺，使用Shell公司的SHAC高效催化剂，催化剂活性达2-2.5万gpp／gcat。

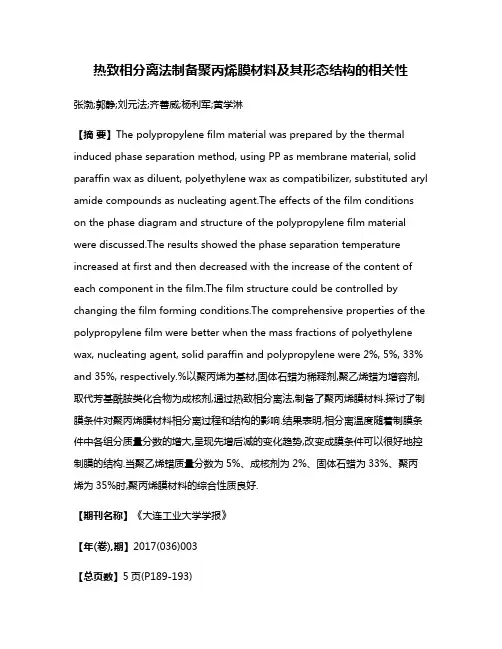

热致相分离法制备聚丙烯膜材料及其形态结构的相关性张渤;郭静;刘元法;齐善威;杨利军;黄学淋【摘要】The polypropylene film material was prepared by the thermal induced phase separation method, using PP as membrane material, solid paraffin wax as diluent, polyethylene wax as compatibilizer, substituted aryl amide compounds as nucleating agent.The effects of the film conditions on the phase diagram and structure of the polypropylene film material were discussed.The results showed the phase separation temperature increased at first and then decreased with the increase of the content of each component in the film.The film structure could be controlled by changing the film forming conditions.The comprehensive properties of the polypropylene film were better when the mass fractions of polyethylene wax, nucleating agent, solid paraffin and polypropylene were 2%, 5%, 33% and 35%, respectively.%以聚丙烯为基材,固体石蜡为稀释剂,聚乙烯蜡为增容剂,取代芳基酰胺类化合物为成核剂,通过热致相分离法,制备了聚丙烯膜材料.探讨了制膜条件对聚丙烯膜材料相分离过程和结构的影响.结果表明,相分离温度随着制膜条件中各组分质量分数的增大,呈现先增后减的变化趋势,改变成膜条件可以很好地控制膜的结构.当聚乙烯蜡质量分数为5%、成核剂为2%、固体石蜡为33%、聚丙烯为35%时,聚丙烯膜材料的综合性质良好.【期刊名称】《大连工业大学学报》【年(卷),期】2017(036)003【总页数】5页(P189-193)【关键词】聚丙烯膜材料;热致相分离;膜结构【作者】张渤;郭静;刘元法;齐善威;杨利军;黄学淋【作者单位】大连工业大学纺织与材料工程学院, 辽宁大连 116034;大连工业大学纺织与材料工程学院, 辽宁大连 116034;大连工业大学辽宁省功能纤维及其复合材料工程技术研究中心, 辽宁大连 116034;大连工业大学纺织与材料工程学院, 辽宁大连 116034;大连工业大学纺织与材料工程学院, 辽宁大连 116034;大连工业大学纺织与材料工程学院, 辽宁大连 116034;大连工业大学纺织与材料工程学院, 辽宁大连 116034【正文语种】中文【中图分类】TQ028.5热致相分离法(TIPS)是20世纪80年代由Castro提出的一种由温度改变导致相分离来制备微孔膜的方法[1]。

燕山石化聚丙烯工艺综述1. 简介燕山石化是中国一家领先的石油化工企业，其聚丙烯工艺在塑料制品生产中起着重要作用。

本文将对燕山石化的聚丙烯工艺进行综述，包括工艺流程、原料选用、生产条件以及产品特性等。

2. 聚丙烯工艺流程燕山石化的聚丙烯工艺主要包括以下几个步骤：2.1 原料准备在聚丙烯生产中，常用的原料有丙烯单体和催化剂。

燕山石化通过丙烯分离装置从石油蒸馏产品中提取丙烯单体，同时使用特定催化剂用于聚合反应。

2.2 聚合反应聚合反应是聚丙烯工艺的核心步骤之一。

燕山石化采用高温高压聚合反应的方法，通过将丙烯单体和催化剂在特定条件下反应，聚合生成聚丙烯。

2.3 制备颗粒在聚合反应后，燕山石化将聚丙烯熔融物通过挤出机进行切割，得到聚丙烯颗粒。

颗粒的大小和形状可以根据需要进行调整。

2.4 产品后处理在产品后处理过程中，燕山石化将聚丙烯颗粒进行升温、冷却、干燥等处理，以提高产品的质量和稳定性。

同时，一些添加剂如抗氧化剂、阻燃剂等也可以在此阶段加入。

3. 聚丙烯工艺的原料选用燕山石化的聚丙烯工艺中，原料的选用会直接影响产品的质量和性能。

常用的丙烯单体具有较高的纯度和稳定性，以确保聚合反应的进行和产物的品质。

而针对不同的应用需求，燕山石化可以根据客户要求，设计定制化的配方。

4. 聚丙烯工艺的生产条件燕山石化的聚丙烯工艺需要一定的生产条件保证。

在聚合反应中，较高的温度和压力可以促进反应速率和产率，同时需要选择适量的催化剂来实现聚合过程的控制。

此外，产品后处理过程中的温度和时间控制也是关键，以确保产品质量。

5. 聚丙烯产品特性燕山石化的聚丙烯产品具有以下特性：•密度适中：聚丙烯的密度较低，使其成品具有较轻的重量和良好的浮力。

•良好的机械性能：聚丙烯具有良好的刚性和强度，适用于各种机械制造和结构应用。

•耐化学性能：聚丙烯对大多数化学药品和溶剂具有较好的耐受性。

•热稳定性：燕山石化的聚丙烯产品具有较好的热稳定性，适用于高温环境下的应用。

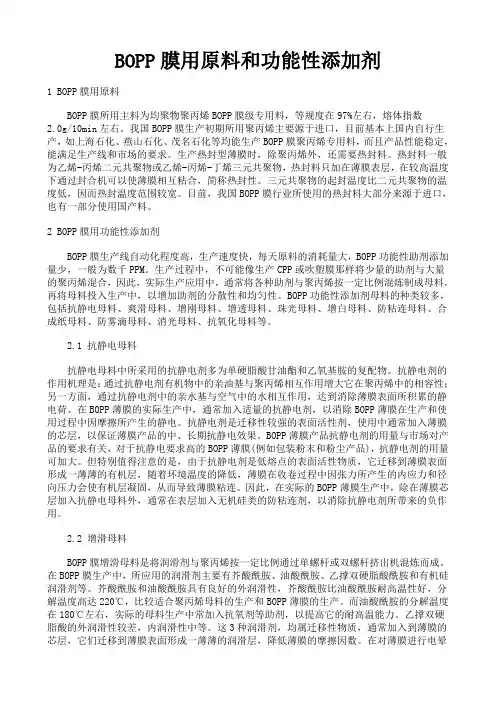

BOPP膜用原料和功能性添加剂1 BOPP膜用原料BOPP膜所用主料为均聚物聚丙烯BOPP膜级专用料，等规度在97%左右，熔体指数2.0g/10min左右。

我国BOPP膜生产初期所用聚丙烯主要源于进口，目前基本上国内自行生产，如上海石化、燕山石化、茂名石化等均能生产BOPP膜聚丙烯专用料，而且产品性能稳定，能满足生产线和市场的要求。

生产热封型薄膜时，除聚丙烯外，还需要热封料。

热封料一般为乙烯-丙烯二元共聚物或乙烯-丙烯-丁烯三元共聚物，热封料只加在薄膜表层，在较高温度下通过封合机可以使薄膜相互粘合，简称热封性。

三元共聚物的起封温度比二元共聚物的温度低，因而热封温度范围较宽。

目前，我国BOPP膜行业所使用的热封料大部分来源于进口，也有一部分使用国产料。

2 BOPP膜用功能性添加剂BOPP膜生产线自动化程度高，生产速度快，每天原料的消耗量大，BOPP功能性助剂添加量少，一般为数千PPM。

生产过程中，不可能像生产CPP或吹塑膜那样将少量的助剂与大量的聚丙烯混合，因此，实际生产应用中，通常将各种助剂与聚丙烯按一定比例混炼制成母料，再将母料投入生产中，以增加助剂的分散性和均匀性。

BOPP功能性添加剂母料的种类较多，包括抗静电母料、爽滑母料、增刚母料、增透母料、珠光母料、增白母料、防粘连母料、合成纸母料、防雾滴母料、消光母料、抗氧化母料等。

2.1 抗静电母料抗静电母料中所采用的抗静电剂多为单硬脂酸甘油酯和乙氧基胺的复配物。

抗静电剂的作用机理是：通过抗静电剂有机物中的亲油基与聚丙烯相互作用增大它在聚丙烯中的相容性；另一方面，通过抗静电剂中的亲水基与空气中的水相互作用，达到消除薄膜表面所积累的静电荷。

在BOPP薄膜的实际生产中，通常加入适量的抗静电剂，以消除BOPP薄膜在生产和使用过程中因摩擦所产生的静电。

抗静电剂是迁移性较强的表面活性剂，使用中通常加入薄膜的芯层，以保证薄膜产品的中、长期抗静电效果。

BOPP薄膜产品抗静电剂的用量与市场对产品的要求有关，对于抗静电要求高的BOPP薄膜(例如包装粉末和粉尘产品)，抗静电剂的用量可加大。

燕山石化聚丙烯工艺综述
聚合原理及产品用途
分子量和分子量分布 聚丙烯的分子量常用粘度法测定，聚合物在溶液中
的特性粘度[η]和粘均分子量Mv通过Mark-Houwink公式 关联：
[η]=KMv 重均分子量Mw和数均分子量Mn定义如下：
聚合物的多分散性决定了其分子量不可能是单一的， 而是有一定的分布。因此就有各种不同的统计平均量。 通常采用Mw/Mn的比值来表示分子量分布宽度。
➢ 50年代 ➢ 53年卡尔·齐格勒教授首次合成高结晶度聚乙烯 ➢ 54年朱利奥·纳塔教授首次合成结晶聚丙烯 ➢ 57年在意大利的费拉拉建成第一套6000吨/年浆 液法间歇式聚丙烯工业生产装置
燕山石化聚丙烯工艺综述
聚丙烯发展历史
➢ 80年代 ➢ 第三代Z/N催化剂开发成功(活性15000 kg/kg催化剂)，产品等规度进一步提高，大 大降低了无规聚合物的产品，省去了脱无规 聚合物的工艺步骤，简化工艺流程 ➢ 能够生产高乙烯含量的无规共聚物和抗冲共 聚物 ➢ 采用本体法和气相法、以及组合法工艺技术 开始大规模建设工业装置
燕山石化聚丙烯工艺综述
聚合原理及产品用途
➢ 丙烯聚合反应的机理相当复杂，一般来说，多为人们接 受的是阴离子配位聚合机理，可以分为四个基本反应步 骤：活化反应形成活性中心、链引发、链增长及链终止。 ➢ 活化：助催化剂TEAL与载体催化剂表面的四氯化钛反 应，将Ti4+还原为Ti3+，被还原的Ti即被活化，并形成 了TEAL-TiCl4化合物，Ti作为聚合反应的活性中心。 ➢ 引发：丙烯分子插入活性中心开始形成大分子链。 ➢ 增长：丙烯分子在活性中心连续插入，聚合物链从催 化剂颗粒表面开始增长，Ti-C键的插入可以有两种方式 发生：
燕山石化聚丙烯工艺综述

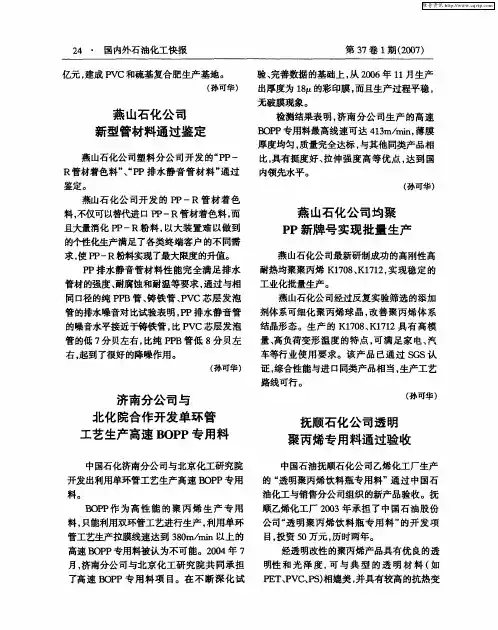

开发出利用单环管工艺生产高速 Ｂ Ｐ Ｏ Ｐ专用
料。 Ｂ Ｐ 作 为高 性能 的聚丙 烯 生 产专 用 ＯＰ
料， 只能利用双环管工艺进行生产 ， 利用单环 管工艺生产拉膜线速达到 ３０ ／ ｉ ８ ｍ ｒ ｎ以上的 ａ
高速 Ｂ Ｐ Ｏ Ｐ专用料被认为不可能。２０ ０４年 ７ 月， 济南分公司与北京化工研 究院共 同承担 了高速 Ｂ １ 专用料 项 目。在不 断深 化试 Ｏ
燕 山石化公 司均聚 Ｐ Ｐ新牌号 实现批量 生产
燕山石化公 司最新研制成功的高刚性高 耐热均聚聚丙烯 Ｋ ７ ８ Ｋ ７２ 实现稳定的 １０ 、 １１ ，
工业化 批量 生产 。
管材的强度 、 耐腐蚀和耐温等要求 ， 通过与相
同口径的纯 Ｐ Ｂ管、 Ｐ 铸铁 管、 Ｖ Ｐ Ｃ芯层发泡 管的排水噪音对 比试验表明，Ｐ排水静音管 Ｐ 的噪音水平接近于铸铁管 ， Ｐ Ｃ芯层发泡 比 Ｖ 管的低 ７ 贝左右 ， 分 比纯 Ｐ Ｂ管低 ８ Ｐ 分贝左
该项 目开发的稀土三元催化剂， 使聚合反
应时间从 ２ ｈ ０ 缩短到 ８ ｈ以内， ８ ｈ内催化剂活 性达到 ５ｇ ０ 聚合物／ 催化剂。该生产线每生 ｇ
韩国 Ｓ Ｋ收购 汕头海洋第一聚苯公司
韩国 Ｓ Ｋ集团收购重组汕头海洋第一聚 苯树脂有限公司。 韩国 Ｓ 集 团旗下 的 Ｓ Ｎ公 司是世界 Ｋ Ｋ 大型化工企业之一 。汕头海洋第一聚苯树脂
Ｒ管材着色料” “ Ｐ排水静音 管材 料” 、Ｐ 通过
鉴定 。
内领先水平 。
（ 可华 ） 孙
燕山石化公 司开 发的 Ｐ Ｐ—Ｒ管材着色
料， 不仅可以替代进 口Ｐ — Ｐ Ｒ管材着色料 ， 而 且大量消化 Ｐ —Ｒ粉料， Ｐ 以大装置难 以做到

双向拉伸聚丙烯BOPP薄膜的原料性能和BOPP薄膜配方工艺一、BOPP薄膜的原料性能：1.原料聚丙烯：BOPP薄膜的主要原料是聚丙烯（PP）树脂。

聚丙烯具有良好的透明性、柔软性和刚度，具有低比重、低水吸收率和优异的耐热性。

2.增容剂：BOPP薄膜中常添加增容剂，以提高其透明度和柔韧性，常用增容剂有亚胺类和聚酰胺类。

3.润滑剂：BOPP薄膜中添加适量润滑剂可以改善材料的加工性能，减少摩擦系数，防止薄膜表面粘连，常用的润滑剂有金属酯类和硬脂酸类。

4.抗氧化剂：BOPP薄膜在长期使用过程中容易受到氧化破坏，为了延长薄膜的使用寿命，常在原料中添加抗氧化剂，如抗氧化剂1010。

5.其他：BOPP薄膜中还可以添加颜料、抗紫外剂、静电消除剂等根据需求添加其他功能性添加剂。

二、BOPP薄膜的配方工艺：BOPP薄膜的制备过程通常包括以下几个基本步骤：塑化挤出、双向拉伸、取向和后处理。

1.塑化挤出：将聚丙烯树脂与增容剂、润滑剂等混合物通过挤出机进行挤出塑化，形成塑化熔体。

2.双向拉伸：将塑化熔体通过拉伸机进行双向拉伸，在拉伸过程中，应控制温度和拉伸速度，以使薄膜均匀延伸并形成均匀的纤维结构。

3.取向：在拉伸后，通过将薄膜进行取向，即通过热熔压辊或热源加热薄膜，使其在拉伸方向上进一步松弛和收缩，提高薄膜的物理性能和机械强度。

4.后处理：经过取向后，薄膜需要进行冷却、切割、卷绕等后处理工艺，以得到最终的BOPP薄膜产品。

在BOPP薄膜的配方中，不同的添加剂和配比会对薄膜的性能产生不同的影响，需要根据具体的应用需求进行调整。

同时，塑化挤出、拉伸和取向的工艺参数也会对薄膜的性能以及表面质量产生影响，需要进行合理的控制。

综上所述，BOPP薄膜的原料性能和配方工艺对于薄膜的性能和应用具有重要影响，需要根据具体的需求进行选择和调整。

需加强对生产原料的研发，优化配方工艺，提高BOPP薄膜的品质和应用范围。

燕山石化聚丙烯新产品三元共聚聚丙烯C5608 (1)三元共聚聚丙烯F5006 (3)三元共聚聚丙烯C5908 (5)三元共聚聚丙烯F5606 (7)三元共聚聚丙烯C5608★产品简介燕山石化化工二厂在气相法聚丙烯生产装置上成功开发了三元共聚聚丙烯，实现了世界首创。

三元共聚聚丙烯采用丙烯与乙烯、丁烯-1共聚，这在一定程度上破坏聚丙烯分子链的规整性，从而降低了聚丙烯的熔融温度，降低了最终共挤出薄膜的起始热封温度, 使其广泛的应用于流延膜热封层、聚烯烃热收缩膜热封层、BOPP热封层等领域。

★产品特性●热封强度高●起始热封温度低●较宽的热封窗口●良好光学性能●良好的低温冲击性能★产品用途产品添加了开口剂和爽滑剂，特别适用于流延膜和复合膜的热封层，并可广泛应用于食物、文具、化妆品、衣服等优质包装领域。

★性能典型值序号项目单位C56081 熔体流动速率g/10min 82 拉伸屈服强度MPa 21.73 维卡软化点℃1154 弯曲模量MPa 6905 负荷变形温度℃566 洛氏硬度R 81.97 雾度% 38 黄色指数- -4.19 断裂拉伸应变% 55010 熔点℃13011 起始热封温度℃11312 开口剂有13 爽滑剂有14 用途流延膜复合膜热封层注：此表数据为产品性能典型值，仅供参考，实际数据参见《质量检验报告单》。

三元共聚聚丙烯F5006★产品简介燕山石化化工二厂在气相法聚丙烯生产装置上成功开发了三元共聚聚丙烯，实现了世界首创。

三元共聚聚丙烯采用丙烯与乙烯、丁烯-1共聚，这在一定程度上破坏聚丙烯分子链的规整性，从而降低了聚丙烯的熔融温度，降低了最终共挤出薄膜的起始热封温度, 使其广泛的应用于流延膜热封层、聚烯烃热收缩膜热封层、BOPP热封层等领域。

★产品特性●热封强度高●起始热封温度低●较宽的热封窗口●良好光学性能良好的低温冲击性能★产品用途产品无开口剂、爽滑剂添加，适用于POF和BOPP的热封层，并可广泛应用于食物、文具、化妆品、衣服等优质包装领域。

我国流延聚丙烯膜(CPP)及其专用料的开发进展流延聚丙烯膜(Cast Polypropylene film;CPP)是通过将熔体流延骤冷生产的一种无拉伸、非取向的平挤薄膜。

它具有质轻、优异的透明性、良好的热封性、厚度均匀性、防潮、耐油性、耐较高温度,抗刮性和包装机械适用性好,广泛地应用于服装、针纺织品以及食品包装;同时也可用作高温蒸煮膜、复合膜内层热封材料和金属化基膜。

与BOPP 相比,CPP膜具有加工设备简单、单位面积成本低的优势;同吹塑聚丙烯薄膜(IPP)相比,CPP光学性质优良,制膜速度快,经过表面电晕处理可以用于彩印、复合、镀铝等方面。

我国流延薄膜生产起步于20世纪80年代,目前已具有一定的生产能力和生产水平。

尤其是近几年,随着消费市场的发展,聚丙烯流延薄膜的发展得以加速,市场份额逐年增大,2008年我国CPP表观消费量将近40万吨。

然而,我国用于CPP生产的专用料的发展却远落后于CPP膜的生产,将近60%的专用料靠进口,尤其是新型高档次CPP膜专用料几乎完全依赖进口,不能满足CPP 膜快速发展的需要,制约着高档次膜包装材料的开发。

因此,加大用于生产CPP膜专用料生产技术的开发,打破这种供需不平衡的状况是具有重要经济和社会效益的。

一、国内CPP薄膜的开发情况CPP薄膜按用途不同可分为(超)低温热封膜、耐低温冲击膜、抗静电薄膜、一般蒸煮膜、耐高温蒸煮膜、金属蒸镀膜和纵向易折封膜等;或分为通用型、金属化型和蒸煮型薄膜。

CPP薄膜一般分为两级,即蒸煮级和非蒸煮级。

蒸煮级是指能与PET、NY、铝箔等通过干式复合后,制成的耐高温蒸煮杀菌的复合用基材薄膜。

这类薄膜主要采用共聚聚丙烯原料。

当用于高温蒸煮时(耐120℃以上蒸煮杀菌),则采用多相共聚聚丙烯制得;当用于一般蒸煮(耐100℃～120℃以下),由无规共聚聚丙烯制得。

非蒸煮级是指不能做蒸煮袋内层基材,只能用于普通包装薄膜,这种膜通常由均聚物制得。

PP-纤维类型号产地熔指g/10min 特性及用途T30S 西太/有机抚顺/天津华北/大庆齐鲁/青岛茂名/兰化2.5-3.5 用于膜丝、纺织膜丝线、地毯背衬T30S 辽宁华锦 3.2 编制带丝,用于包装,地毯背衬,人工草坪,捆扎绳,包装绳及其他应用C30S 辽宁华锦 6 流延膜生产工艺生产的编织带丝,捆扎绳,绳,单丝用于刷子和扫帚,针织土工布F401 盘锦/兰港2.5-3 用于编织袋、打包带,及一些小制品PP022 有机/前郭3 用于膜丝、纺织膜丝线及地毯背衬S1003 燕山/赛科/独山子3.2 用于窄带、扁丝5004 辽阳石化 2.6-4.4 适用于切制薄膜(扁丝)、单丝、复丝HP550J 中海壳牌 3.2 曾用名T30S;可用于拉丝、纤维及注塑成型F501 韩国晓星兰化/兰港3 用于编织袋、包装用绳,作业安全性H0305G 印度信诚 3 用于编织袋、包装用绳H5300 韩国湖南 3.5 用于包装袋、绳子5014 大韩油化 3.5 用于编织袋、包装用绳S30S 辽宁华锦 1.8 编制带丝,流延膜或管膜生产工艺,用于包装,工业纤维,捆扎绳、包装绳、单丝应用Y-130 韩国湖南 3.5 纱纤维级、平纱级,高韧性、高伸张率;用于包装袋、捆扎带、纤维纱、草坪等6531M 马来大腾 2 用于绳、带、纺织袋H730F 韩国SK 3.5 用于绳、带、纺织袋、防水布SY130 韩国湖南 3.5 高韧性、高伸长率;用于包装带、捆扎带H430 韩国LG 3.5 用于膜丝、编织膜丝线及地毯背衬等3365 美国 3 高韧性、高伸长率;用于包装带、捆扎带HP450J 韩国大林 3 用于膜丝、编织膜丝线及地毯背衬等HP502N 中海壳牌 12 曾用名F30S,用于纤维、地毯等HP550R 中海壳牌 25 曾用名Z30S,用于纤维、连续纤维、非连续纤维等Z30S 大连西太 22-27 低速纺短纤维,用于BCF-CF复丝Z30S 大连有机 11-20 纺丝类Z30S 华北一炼 25 适用于中速到高速纺生产的细旦膨化丝,连续丝、长丝Z30S 抚顺乙烯 20 均聚物,用于长丝、丙纶、丙纶短纤维.Z30S 新彊独山子22-28 均聚物,用于长丝、丙纶、丙纶短纤维.Z30S 辽宁华锦 25 低旦尼尔BCF、CF和短纤,中高纺速生产线上生产的BCF 丝用于地毯,CF丝用于捆扎绳,扶手,包装等Z21S 辽宁华锦 25 用于高速生产线生产的窄份资料分布牌号,低旦尼尔,纺粘型无纺布,用于尿布,医用卫生品,也可用于优质纱和BCF丝。

﹡陶氏化学公司工艺：该气相法Unipol工艺采用气相流化床反应器，将乙 烯或丁烯加入反应器，可生产无规共聚物。乙烯加入串联的第二反应器， 可生产抗冲共聚物。均聚物的熔体流动速率（10分钟）为0.1-3000g， 等规聚合物含量为99%。无规共聚物中乙烯的质量分数可高达12%或含有 21%的丁烯。该工艺采用丁烯-1共聚的无规共聚产品CEFOR具有更好的光 学性能和热封性；抗冲产品的分子量分不宽，乙烯含量高达21%；可以 生产MFR=100g/10min的产品。
聚丙烯生产工艺简介
二、聚丙烯产品分类及用途简介
聚丙烯采用齐格勒-纳塔催化剂使丙烯催化聚合而得，它是分子链节排 列得很规整的结晶形等规聚合物。聚丙烯的英文名称为Polypropylene，简 称PP，俗称百折胶。 按聚丙烯分子中甲基（—CH3）的空间位置不同分为：
等规聚丙烯（全同立构聚丙烯）：英文缩写为IPP。 从立体化学来看， IPP分子中每个含甲基（—CH3）的碳原子都有相同的构型，即如果把主链 拉伸（实际呈线团状），使主链的碳原子排列在主平面内，则所有的甲基 （—CH3）都排列在主平面的同一侧。
聚丙烯生产工艺简介
以基材不同可分为：
1.一般级单聚合物（均聚），系纯丙烯聚合而成的原料。 2.耐冲击级，系单聚合物添加乙烯丙烯橡胶，冲击强度高低主要看橡 胶含量高低，耐寒程度好坏主要看乙烯含量高低。 3.透明级随机共聚合物，系丙烯添加乙烯共聚合，乙烯不规则散布在 聚合物中，主要减少聚合物的结晶度进而改善透明性。 4.高结晶级，减少PP聚合物中错位结构的含量，相对就提高规则性结 构含量，也就提高结晶度。主要改善原料的刚性、热变性温度、表面硬 度、抗刮性及光泽性。 5.热封级，是随机共聚合物的延伸，一般丙烯含乙烯(非EPR)含量最 高在3.5％，但也有制程可添加至5％，乙烯含量越高产品越柔软，热变型 温度、软化点、热封温度越低，有时为了要增加乙烯含量要藉助丁二烯或 其它第三成份成为三共聚合物以达上述物性要求。

产品简介中国石化是国内双向拉伸聚丙烯(BOPP)树脂的最大供应商，在BOPP 的理论研究方面取得了重大突破，从聚丙烯分子结构设计和控制入手，解决了拉伸稳定性、热稳定性等关键技术问题，全面提高了中国石化BOPP 专用料的产品质量，在薄膜生产时线速度可达到400米/分钟以上。

产品用途BOPP 料主要应用于具有高挺度、高透明性能的内外层包装薄膜领域，也广泛用于生产印刷复合用平膜、消光膜、珠光膜、合成纸和烟膜等产品，通常用来制作商标印刷、印刷复合、食品饮料包装、香烟包装和胶粘带等。

OverviewSinopec is the largest BOPP resin supplier in China. The company has made a breakthrough in the theoretical research on BOPP. Starting with the design and control of the molecular structure of polypropylene, Sinopec has overcome a series of technical challenges such as tensile and thermal stability and signi ficantly improved the quality of its BOPP resin. The linear velocity could exceed 400 meters per minute during film processing.ApplicationsBOPP is mainly used in the production of high-stiffness, high-transparence packaging film. It is also widely used in the production of printing and laminated film, Matt film, pearlized film, synthetic paper, cigarette film, etc.Packages, Storage and TransportationThe resin is packaged in internally film-coated polypropylene woven bags, FFS bags or container bags and the net weight is 25Kg/bag or 700Kg/bag.The resin should be stored in a drafty, dry warehouse and away from fire and direct sunlight. It should not be piled up in the open air. During transportation, the material should not be exposed to strong sunlight or rain and should not be transported together with sand, soil, scrap metal, coal or glass. Transportation together with toxic, corrosive and flammable substance is strictly prohibited.产品包装及贮运要求产品采用聚丙烯内涂膜编织袋、FFS 薄膜袋或集装袋包装，净重25Kg/袋或700Kg /袋。
