早期推定混凝土强度试验方法

建筑施工知识：早期推定混凝土强度施工现场试验方法【学员问题】早期推定混凝土强度施工现场试验方法？【解答】对新成型的混凝土试件进行加速养护，经过若干小时后作抗压试验，利用事先建立的强度关系式，根据试压结果可以推算出标准养护28d的抗压强度。

这种方法适用于混凝土生产中的质量控制以及混凝土配合比的设计和调整。

加速养护有三种方法：沸水法、80℃热水法和55℃温水法。

当采用沸水法时，试件成型后先在室温下静置24h，然后脱模放入沸水中养护4h，取出再在室温下静置1h后试压。

当采用80℃热水法时，试件成型后带模浸入80℃热水中养护5h，取出在室温下脱模并静置1h后试压。

当采用55℃温水法时，试件成型后带模浸入55℃温水中23h，取出在室温下脱模并静置1h后试压。

用加速养护混凝土试件强度推定标准养护28d强度时，应先通过专门试验建立两者之间的强度关系式。

配制不同强度等级的混凝土时，可采用线性回归方法建立强度关系式：f=A+BfJ配制单一强度等级的混凝土时，可采用换算系数方法建立强度关系式：f=KfJ式中f标准养护28d混凝土试件强度的推定值（MPa）；fJ加速养护的混凝土试件强度的测定值（MPa）；A．B．K系数，通过试验确定。

以内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

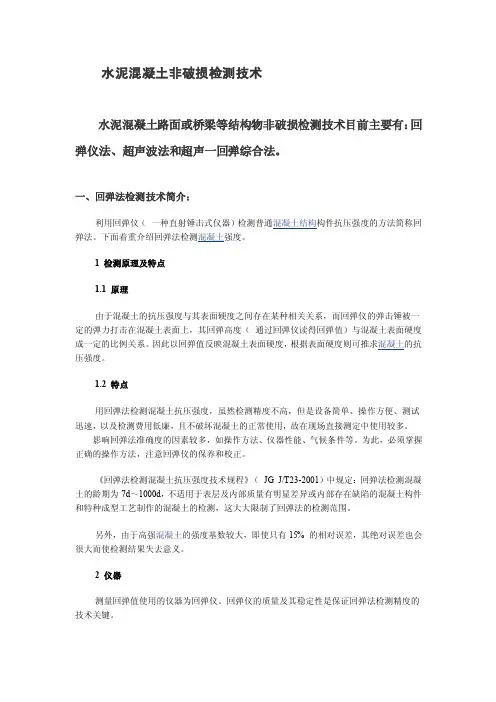

水泥混凝土非破损检测技术水泥混凝土路面或桥梁等结构物非破损检测技术目前主要有：回弹仪法、超声波法和超声一回弹综合法。

一、回弹法检测技术简介：利用回弹仪（一种直射锤击式仪器）检测普通混凝土结构构件抗压强度的方法简称回弹法。

下面着重介绍回弹法检测混凝土强度。

1 检测原理及特点1.1 原理由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。

因此以回弹值反映混凝土表面硬度，根据表面硬度则可推求混凝土的抗压强度。

1.2 特点用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、操作方便、测试迅速，以及检测费用低廉，且不破坏混凝土的正常使用，故在现场直接测定中使用较多。

影响回弹法准确度的因素较多，如操作方法、仪器性能、气候条件等。

为此，必须掌握正确的操作方法，注意回弹仪的保养和校正。

《回弹法检测混凝土抗压强度技术规程》（JG J/T23-2001）中规定：回弹法检测混凝土的龄期为7d～1000d，不适用于表层及内部质量有明显差异或内部存在缺陷的混凝土构件和特种成型工艺制作的混凝土的检测，这大大限制了回弹法的检测范围。

另外，由于高强混凝土的强度基数较大，即使只有15% 的相对误差，其绝对误差也会很大而使检测结果失去意义。

2 仪器测量回弹值使用的仪器为回弹仪。

回弹仪的质量及其稳定性是保证回弹法检测精度的技术关键。

2.1 类型国内回弹仪的构造及零部件和装配质量必须符合《混凝土回弹仪》（JJG 817-93）的要求。

回弹仪按回弹冲击能量大小分为重型、中型和轻型。

普通混凝土抗压强度不大于C5 0 时，通常采用中型回弹仪；混凝土抗压强度不小于C60 时，宜采用重型回弹仪。

传统的回弹仪是通过直接读取回弹仪指针所在位置读数来测取数据的，为一直读式。

目前已有的新产品有自记式、带微型工控机的自动记录及处理数据等功能的回弹仪。

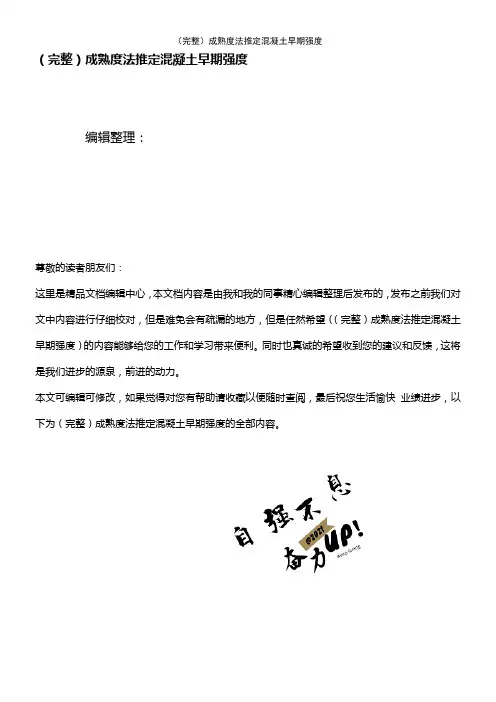

（完整）成熟度法推定混凝土早期强度编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）成熟度法推定混凝土早期强度）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）成熟度法推定混凝土早期强度的全部内容。

成熟度法推定砼早期强度的计算：冬季施工，普通砼采用硅酸盐水泥或普通硅酸盐水泥，其受冻临界强度应为设计强度标准值的30％，采用矿渣硅酸盐水泥配置的砼应达到40%；掺加防冻剂的砼,当最低气温不低于－15℃时，其受冻临界强度不低于4Mpa ，最低气温不低于－30℃时，其受冻临界强度不低于5Mpa.采用成熟度法,通过测温和计算可以推定达到临界抗冻强度的时间，达到临界抗冻强度后，加热措施（综合蓄热法）可以取消。

当混凝土的养护温度为一变量时，混凝土的强度可用成熟度的方法来估算.其原理是：相同配合比的混凝土,在不同的温度、时间下养护，只在成熟度相等，其强度大致相同。

计算方法如下：（1）适用范围本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。

本法适用于估算混凝土强度标准值60％以内的强度值. （2）前提条件使用本法估算混凝土强度,需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体标准试件，在标准条件下养护，得出1、2、3、7、28d 的强度值.使用本法同时需取得现场养护混凝土的温度实测资料（温度、时间）。

（3）用计算法估算混凝土强度的步骤1）用标准养护试件1～7d 龄期强度数据,经回归分析拟合成下列形式曲线方程:Dbae f (22-14）（施工手册中采用此公式）式中 f ——混凝土立方体抗压强度（N/mm2）；D -—混凝土养护龄期（d ）;a、b——参数。

08建设部新标准目录整理一、08年出台09年实施的标准：1、《城市市政综合监管信息绩效评价》CJ/T292－2008，自2009年1月l日起实施。

2、《城镇污水处理厂污泥处置单独焚烧用泥质》CJ／T290－2008，自2009年1月1日起实施。

3、《城镇污水处理厂污泥处置土地改良用泥质》CJ／T291－2008，自2009年1月1日起实施。

4、《转碟曝气机》CJ／T294－2008，自2009年1月1日起实施。

5、《餐饮废水隔油器》CJ/T295－2008，自2009年1月1日起实施。

6、《城市市政综合监管信息系统监管数据无线采集设备》CJ／T293－2008，自2009年1月1日起实施。

7、《古建筑修建工程施工质量验收规范》JGJ159-2008，自2009年1月1日起实施。

8、《城镇污水处理厂污泥处置制砖用泥质》CJ／T289-2008，自2009年1月1日起实施。

9、《居住区控制网络通信协议》为CJ/T281-2008，自2009年2月1日起实施。

10、《电采暖散热器》JG/T236-2008，自2009年2月1日起实施。

11、《建筑反射隔热涂料》JG/T235-2008，自2009年2月1日起实施。

12、《城市道路清扫面积测算方法》CJ/T277-2008，自2009年2月1日起实施。

13、《IC卡膜式燃气表》CJ/T112-2008，自2009年2月1日起实施。

14、《石油化工建（构）筑物抗震设防分类标准》GB50453-2008，自2009年1月1日起实施。

15、《<古建筑防工业振动技术规范》GB/T50452-2008，自2009年1月1日起实施。

16、《水泥工厂设计规范》GB50295-2008，自2009年1月1日起实施。

17、《跨座式单轨交通设计规范》GB50458-2008，自2009年2月1日起实施。

18、《烟囱工程施工</SPAN>及验收规范》GB50078-2008，自2009年2月1日起实施。

目次1 总则 (1)2术语﹑符号 (2)2.1 术语 (2)2.2 符号 (2)3 混凝土加速养护法 (4)3.1 基本规定 (4)3.2 加速养护设备 (4)3.3 加速养护制度 (5)4 砂浆促凝压蒸法 (6)4.1 压蒸设备 (6)4.2专用促凝剂 (6)4.3促凝压蒸试验方法 (7)5 早龄期法 (8)6 扭矩快测法 (9)6.1基本规定 (9)6.2试验方法 (9)6.3强度关系式的建立 (9)7 混凝土强度关系式的建立与强度的推定 (10)8 早期推定混凝土强度的应用 (11)8.1基本规定 (11)8.2混凝土配合比的早期确定 (11)8.3混凝土强度的早期控制 (11)8.4混凝土强度的早期推定 (14)附录A 混凝土强度关系式的建立方法 (15)A.1线性回归法 (15)A.2幂函数回归法 (16)A.3指数回归法 (16)本规程用词用语说明 (18)1 总则1.0.1 为规范早期推定混凝土强度试验方法，达到实用可靠、经济合理，制定本规程。

1.0.2本规程推定的混凝土强度适用于混凝土生产和施工中的强度控制以及混凝土配合比的设计和调整。

1.0.3本规程包括沸水法、80℃热水法、55℃温水法、砂浆促凝压蒸法、早龄期法以及扭矩快测法等方法。

1.0.4早期推定标准养护28d混凝土强度时，除应符合本规程外，尚应符合国家现行的有关标准的规定。

2 术语、符号2.1术语2.1.1沸水法 boiling water method混凝土试件成型、静置后，浸入沸水中养护，测得加速养护混凝土试件强度,以此推定标准养护28d混凝土强度的方法。

2.1.280℃热水法 80℃ heated water method混凝土试件成型、静置后，浸入80℃热水中养护，测得加速养护混凝土试件强度,以此推定标准养护28d混凝土强度的方法。

2.1.355℃温水法 55℃ warm water method混凝土试件成型、静置后，浸入55℃温水中养护，测得加速养护混凝土试件强度,以此推定标准养护28d混凝土强度的方法。

《房屋建筑工程》常用GB施工规范：1《钢结构防火涂料》GB14907-20022《湿陷性黄土地区建筑规范》GB50025-20043《工程测量规范》50026-20074《锚杆喷射混凝土支护技术规范》50086-20015《球形储罐施工规范》GB50094-2010，自2011年6月1日起实施。

6<混凝土强度检验评定标准》 GB/T50107-20107《混凝土外加剂应用技术规范》GB 50119-20038《人民防空工程施工及验收规范》50134-20049《城市用地分类与规划建设用地标准》GB50137-2011，自2012年1月1日起实施。

10《电气装置安装工程高压电器施工及验收规范》GB50147-2010，自2010年12月1日起实施11《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010 12《电气装置安装工程母线装置施工及验收规范》GB50149-2010，自2011年10月1日起实施13《混凝土结构试验方法标准》GB/T50152-2012，自2012年8月1日起实施。

14《混凝土质量控制标准》GB50164-2011，自2012年5月1日起实施。

15《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2012，自2012年12月1日起实施。

16《电气装置安装工程蓄电池施工及验收规范》GB50172-2012，自2012年12月1日起实施。

17《工业金属管道工程施工质量验收规范》GB50184-2011，自2011年12月1日起实施。

18《工业设备及管道绝热工程施工质量验收规范》GB50185-201019《土方与爆破工程施工及验收规范》GB50201-2012，自2012年8月1日起实施。

20《建筑防腐蚀工程施工及验收规范》GB50212-200221《建筑地基基础工程施工质量验收规范 GB50202-200222《砌体工程施工质量验收规范》GB 50203-2011在2012年5月1日实施23《混凝土结构工程施工质量验收规范》GB50204-2002局部修订的条文，自2011年8月1日起实施。

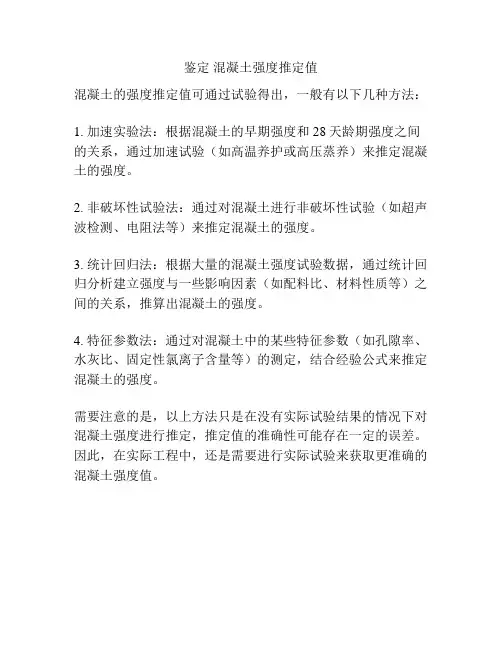

鉴定混凝土强度推定值
混凝土的强度推定值可通过试验得出，一般有以下几种方法：
1. 加速实验法：根据混凝土的早期强度和28天龄期强度之间的关系，通过加速试验（如高温养护或高压蒸养）来推定混凝土的强度。

2. 非破坏性试验法：通过对混凝土进行非破坏性试验（如超声波检测、电阻法等）来推定混凝土的强度。

3. 统计回归法：根据大量的混凝土强度试验数据，通过统计回归分析建立强度与一些影响因素（如配料比、材料性质等）之间的关系，推算出混凝土的强度。

4. 特征参数法：通过对混凝土中的某些特征参数（如孔隙率、水灰比、固定性氯离子含量等）的测定，结合经验公式来推定混凝土的强度。

需要注意的是，以上方法只是在没有实际试验结果的情况下对混凝土强度进行推定，推定值的准确性可能存在一定的误差。

因此，在实际工程中，还是需要进行实际试验来获取更准确的混凝土强度值。

成熟度法推定混凝土早期强度成熟度法推定砼早期强度的计算：冬季施工，普通砼采用硅酸盐水泥或普通硅酸盐水泥，其受冻临界强度应为设计强度标准值的30％，采用矿渣硅酸盐水泥配置的砼应达到40％；掺加防冻剂的砼，当最低气温不低于－15℃时，其受冻临界强度不低于4Mpa ，最低气温不低于－30℃时，其受冻临界强度不低于5Mpa 。

采用成熟度法，通过测温和计算可以推定达到临界抗冻强度的时间，达到临界抗冻强度后，加热措施（综合蓄热法）可以取消。

当混凝土的养护温度为一变量时，混凝土的强度可用成熟度的方法来估算。

其原理是：相同配合比的混凝土，在不同的温度、时间下养护，只在成熟度相等，其强度大致相同。

计算方法如下：（1）适用范围本法适用于不掺外加剂在50℃以下正温养护和掺外加剂在30℃以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。

本法适用于估算混凝土强度标准值60％以内的强度值。

（2）前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比，制作不少于5组混凝土立方体标准试件，在标准条件下养护，得出1、2、3、7、28d 的强度值。

使用本法同时需取得现场养护混凝土的温度实测资料（温度、时间）。

（3）用计算法估算混凝土强度的步骤1）用标准养护试件1～7d 龄期强度数据，经回归分析拟合成下列形式曲线方程：Db ae f （22-14）（施工手册中采用此公式）式中 f ——混凝土立方体抗压强度（N/mm2）；D——混凝土养护龄期（d）；a、b——参数。

2）根据现场的实测混凝土养护温度资料，用式（22-15）计算混凝土已达到的等效龄期（相当于20℃标准养护的时间）。

t＝ΣαT·t T（22-15）式中t——等效龄期（h）；αT——温度为T℃的等效系数，按表22-30采用；t T——温度为T℃的持续时间（h）。

3）以等效龄期t代替D代入公式（22-14）可算出强度。

（4）用图解法估算混凝土强度的步骤等效系数αT表22-301）根据标准养护试件各龄期强度数据，在坐标纸上画出龄期-强度曲线； 2）根据现场实测的混凝土养护温度资料，计算混凝土达到的等效龄期； 3）根据等效龄期数值，在龄期-强度曲线上查出相应强度值，即为所求值。

喷射混凝土早期强度的测定（贯入法）一、测试原理贯入法属于无损检测方法（检测后仅表层不超过10㎜范围产生一小坑），适用于现场测定喷射混凝土的早期强度。

其工作原理是依据美国ASTM C803标准的贯入阻力原理，采用压缩弹簧加载，把一钢制测钉贯入混凝土中，因其贯入深度与混凝土的强度成反比，即可根据测钉的贯入深度来推定喷射混凝土的强度。

通过在试验室对大量混凝土试件进行实测，取得大量数据，并以此数据来建立喷射混凝土早期强度与贯入深度的关系曲线。

二、检测设备1、贯入式混凝土测强仪：可采用由北京欧亚中兴科技有限公司生产的ZXL-1000型混凝土贯入式强度检测仪，该设备主要由测试仪、测钉和测深表三部分组成，其结构示意图见图一。

也可采用其他厂家的同类、同功效的产品。

2、ZXL-1000型测强仪的主要技术性能指标如下：2.1、仪器的贯入力：1000N2.2、工作冲程：20㎜2.3、测钉直径：3.5㎜2.4、测钉长度：30.5㎜2.5、钉尖锥角：45°3、测钉系由高强度特殊钢材特制而成，每个测钉的使用次数应满足以下规定：当测钉的长度减小到能通过专用量快的长槽时，即应更换新的测钉。

4、测深表系一特制百分表，通过初始测量值与贯入后测量值之差，计算出测点的贯入深度值。

三、设备操作方法及安全事项1、设备操作方法1.1、取出测钉，插入冲击杆的孔中；1.2、用加力扳手旋紧铜螺母，直到挂上挂钩为止（在将要挂上钩时必须把启动器向上扳动，否则挂钩不能钩连上冲击杆）。

挂上后要松开启动器，并放松铜螺母至螺杆端部；1.3、将测强仪垂直压在被测混凝土表面，牢牢握住仪器手把，扳动启动器，将测钉贯入混凝土中。

1.4、用橡胶吹风器将孔内吹干净，用测深表测量贯入深度。

2、安全注意事项2.1、当挂钩挂上后，不得随意扳动启动器，不得将贯入仪的前端对着人。

2.2、不得对除喷射混凝土以外的任何其它物体进行贯入，以免损伤测钉。

2.3、试验完毕应立即将仪器及所有配件清理干净，装入箱内。

4 混凝土早期强度推算方法分析与应用4.1混凝土早期强度推算方法发展与应用概况混凝土早期强度推算是混凝土施工技术的重要课题，在施工中有很大实用价值，由八十年代单一的成熟度法向前推进到许多种方法。

它不仅给施工带来极大方便，而且便于发现方法的不足，以及校核计算结果的正确性。

在对其发展的过程，我们在施工中应用其早期强度来推定后期强度，通常也就是28d 标准强度，正常条件下养护的混凝土期强度的发展又可预测性，也就是其早期强度与后期强度有较为恒定的关系。

还可以应用其早期强度来控制施工质量。

所以研究早期强度推算对我们的施工技术水平将得到新的提高。

4.2混凝土早期强度推算方法4.2.1成熟度法由于水泥的水化程度决定于温度和时间，混凝土的强度可以由混凝土温度和所经历的时间来表示，我们把判断这种混凝土强度的方法叫做成熟度法。

应用成熟度确定混凝土强度系假定不管混凝土经历的温度和时间如何，相同的成熟度的混凝土有相同的强度。

（1）以养护温度和养护时间为参量然后根据实验数据确定成熟度与强度的关系公式，来推算其强度。

Ｍ＝ ∑（ｔ＋15）×△Ｔ 式中：ｔ——养护温度（℃）△Ｔ——ｔ温度养护持续时间（ｈ）bMR f a =⋅⋅式中：R ——推算强度（MPa ） f —修正系数a b —按标号、水泥，外加剂确定的常数如下表：系数ａｂ及ｆ值 表4.2-14.2.2成熟度差值系数法此法来自《建筑工程冬期施工规程》（JGJ104—97） 等效表养成熟度式()8.01520⨯⋅+=∑T t TM等效龄期 ()T bt t ⋅=∑γ混凝土强度推算式 20Mb a f -⋅=式中：ｔT —温度为T 的持续时间 Ｍ20 — 等效表养成熟度（℃·ｈ） Ｔ — 温度（℃） ａｂ — 参数 ｆ — 混凝土强度b γ — 等效系数0.8—成熟度差值系数 4.2.3成熟度综合修正系数法此法是成熟度差值系数法的一个补充，它的计算成熟度公式为 ()i a t TM ⋅∆⋅+=∑1020式中：ｔ——养护温度（℃）△Ｔ——ｔ温度养护持续时间（ｈ） 混凝土强度推算式tb M f a -=⋅式中：ｆ——混凝土强度 Ｄ——混凝土养护龄期﹒ ａｂ——参数 4.2.4 等效龄期法（1）用“等效系数”计算混凝土强度在不同温度下混凝土的强度龄期曲线为基础进行统计所形成的强度推算方法。

《早期推定混凝土强度试验方法》给出下述三种早期加速养护的试验方法：1）沸水法在拌和﹑取样﹑成型试件并抹面后，随即以橡皮垫或塑料布覆盖表面，在标准养护室或室温20±5℃室内静置24 小时±15 分钟，然后脱模。

将试件浸入养护箱沸水中养护 4 小时±15 分钟。

取出试件置于室温下静置 1 小时±10 分钟，使试件冷却，在试件龄期为29 小时±15 分钟时进行抗压试验。

静置24 小时后脱模与通常标准抗压试验方法相同，易为混凝土搅拌站或试验室应用实施。

脱模后浸入沸水中养护试件，既可避免使用密封试模，沸水箱也易制备。

比之国外用密封试模浸养试件的沸水法，简化为脱模浸养试件，更适合于我国一般生产实际，操作简便，易于实施。

2）80℃热水法在拌和﹑取样﹑成型试件并抹面后，密封试模，静置共1 小时±10 分钟。

将密封试模放入养护箱80±2℃热水中养护5 小时±5 分钟。

取出试模脱模，将试件在室温下置放 1 小时±10 分钟，使之冷却，在试件龄期为7 小时±15分钟时进行抗压试验。

此法于当日即可判定混凝土的强度质量。

与其他方法相比可提前判定混凝土强度。

所需能控制温度的热水箱及可密封的试模也较易制备，便于混凝土搅拌站或试验室应用实施。

3）55℃温水法在拌和﹑取样﹑成型试件并抹面后，密封试模，静置共1 小时±10 分钟。

将密封试模放入养护箱55±2℃温水中养护23 小时±15 分钟。

取出试模脱模，将试件在室温下置放1 小时±10 分钟，使之冷却，在试件龄期为25 小时±15 分钟时进行抗压试验。

此法由于养护温度不高，操作较安全。

但要求养护设备需能连续正常工作约一昼夜，以保证养护条件符合规定要求。

上述三种加速养护试验方法各有其特点：沸水法，水温容易控制，在无专用加速养护箱的单位，可自制简易沸水箱进行加速养护，因此易于实施。

普通混凝土拌合物性能试验试题姓名：得分：一、选择题（共10题，每题2分，共20分）1、在试验室制备混凝土拌合物时，拌合时试验室的温度应保持在（D），所用材料的A、20±2℃B、20±3℃C、20±4℃D、20±5℃2、在试验室拌合混凝土时，材料用量应以质计量。

计量精度：骨料为（C ）；水、水泥、掺合料、外加剂均为（C）。

A、±2%；±1%B、±2%；±0.5%C、±1%；±0.5%D、±1%；±1%3、混凝土的凝结时间用（D ）表示，并修约至（）。

A、h：min ，1minB、min ，1minC、min，5minD、h：min，5min4、在80℃热水法试验中，试件应在80±2℃热水中养护（B ），取出带模试件，脱模，应在室温20±5℃下静置（），使其冷却。

A、4h±5min，1h±10minB、5h±5min，1h±10minC、4h±5min，2h±10minD、4h±5min，2h±10min5、下列哪一项不是早期推定混凝土强度的试验方法。

（B ）A、砂浆促凝压蒸法B、热水法85℃C、沸水法D、早龄期法6、在混凝土凝结试验中，如果三个测值的最大值或最小值中有一个与中间值之差超过中间值的（B ），则以中间值为试验结果。

A、5%B、10%C、15%D、20%7、依据《普通混凝土拌合物性能试验方法标准》GB50080-2002进行含气量试验，下列说法错误的是（D）。

A、混凝土拌合物的含气量应重复测定二次；B、混凝土拌合物含气量=所测拌合物含气量的平均值--骨料含气量；C、含气量按压力与含气量关系曲线查得D、含气量由标准所示仪器直接测出8、观察坍落后的混凝土试体的保水性，下列说法错误的是：（A ）A、保水性以混凝土拌合物析出水的程度来评定；B、保水性以混凝土拌合物稀浆析出的程度来评定；C、坍落度筒提起后如有较多的稀浆从底部析出，锥体部分的混凝土也因失浆而骨料外露，则表明此混凝土拌合物的保水性能不好；D、如坍落度筒提起后无稀浆或仅有少量稀浆自底部析出，则表示此混凝土拌合物保水性良好。
