中职电工技术基础期末考试试卷

XXXXX职业技术学校2015 —2016学年度第一学期《电工基础》期末考试命题：XX 校对：XX 考试时间：90分钟使用年级、专业：2015级XXX 专业（请考生务必将每题答案转入答题卡，成绩以答题卡答案为准）-、选择题（每题2分，共25题，共50分）1、电荷的基本单位是（A .安秒）。

C. 库仑B . 安培2、产生串联谐振的条件是( ）。

A . XL >XcB . XL v Xc C. X L = Xc3、（两只额定电压相同的电阻串联接在电路中，其阻值较大的电阻发热A .相同B . 较大 C. 较小4、电路主要由负载、线路、电源、() 组成。

A.变压器 B . 开关 C. 发电机5、电流是由电子的定向移动形成的，习惯上把（）定向移动的方向作为电流的方向。

A .左手疋则B .负电荷 C. 正电荷6、交流电的二要素是指最大值、频率、()。

A .相位B .角度 C. 初相角7、正弦交流电的最大值是有效值的（）。

A. 1/3 B . 1/2 C. 根号2倍8、阻值不随外加电压或电流的大小而改变的电阻叫（）。

A •固定电阻B •可变电阻 C.线性电阻9、两根平行导线通过同向电流时，导体之间相互（）。

A .排斥B吸引 C.产生涡流10、感应电流所产生的磁通总是企图（）原有磁通的变化。

A .阻止B .增强 C.衰减11、电容器上的电压升高过程是电容器中电场建立的过程，在此过程中，它从（）吸取能量。

A .电容B .高次谐波 C. 电源12、串联谐振是指电路呈纯（）性。

A .电阻 B.电容 C. 电感13、电容器在直流稳态电路中相当于()。

A .短路B .开路 C. 低通滤波器14、串联电路中，电压的分配与电阻成()。

A .正比B .反比 C. 1:115、并联电路中，电流的分配与电阻成()。

A .正比B .反比 C. 1:116、在纯电感电路中，没有能量消耗，只有能量( ）。

A .变化B .增强 C. 交换17、磁通的单位是（）。

中职生电工基础试题及答案电工基础试题及答案一、选择题1. 以下哪个单位用于测量电压？A) 安培 B) 瓦特 C) 伏特 D) 欧姆答案：C) 伏特2. 下面哪个元件用于控制电流的方向？A) 电容器 B) 电感器 C) 开关 D) 电阻答案：C) 开关3. 以下哪个符号代表直流电源？A) AC B) DC C) AC/DC D) ACDC答案：B) DC4. 以下哪个元件用于存储电荷？A) 电容器 B) 电感器 C) 开关 D) 电阻答案：A) 电容器5. 电阻的单位是什么？A) 安培 B) 瓦特 C) 伏特 D) 欧姆答案：D) 欧姆二、填空题1. 电阻的计算公式是：R = _______。

答案：U/I2. 用于测量电流的仪器是：________。

答案：安培计3. 电容器的单位是：________。

答案：法拉4. 用于测量电压的仪器是：_________。

答案：伏特计5. 电流的计算公式是：I = _______。

答案：Q/t三、简答题1. 请简要解释什么是电流。

答：电流是电荷在单位时间内通过一个导体截面的量度。

它的方向是电荷正向流动的方向，单位是安培（A）。

2. 解释一下欧姆定律。

答：欧姆定律规定了电流、电压和电阻之间的关系。

根据欧姆定律，电流（I）等于电压（U）与电阻（R）的比值，即I = U/R。

当电压保持不变时，电流和电阻成反比关系；当电阻保持不变时，电流和电压成正比关系。

四、应用题1. 一个电路中有一个电阻为4欧姆的电阻器，通过电阻器的电流为2安培。

求该电路的电压是多少伏特？答：根据欧姆定律，电压（U）等于电流（I）乘以电阻（R），即U = I * R。

所以，U = 2A * 4Ω = 8伏特。

2. 一个电路中的电阻为10欧姆，通过电路的电流为5安培。

求该电路的电压是多少伏特？答：同样根据欧姆定律，U = I * R = 5A * 10Ω = 50伏特。

以上是中职生电工基础试题及答案，希望对你的学习有所帮助。

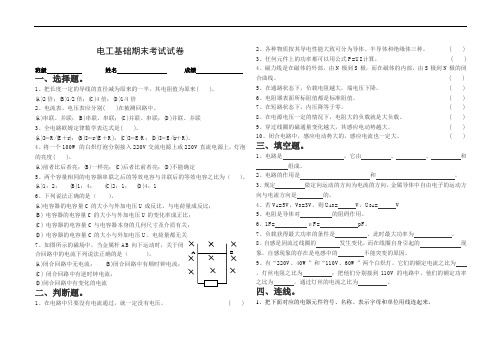

电工基础期末考试试卷班级姓名成绩一、选择题。

1、把长度一定的导线的直径减为原来的一半，其电阻值为原来( )。

(A)2倍；(B)1/2倍；(C)4倍；(D)1/4倍2、电流表、电压表应分别( )在被测回路中。

(A)串联、并联；(B)串联、串联；(C)并联、串联；(D)并联、并联3、全电路欧姆定律数学表达式是( )。

(A)I＝R/(E＋r)；(B)I＝r/(E＋R)；(C)I＝E/R；(D)I＝E/(r＋R)。

4、将一个100W的白炽灯泡分别接入220V交流电源上或220V直流电源上，灯泡的亮度( )。

(A)前者比后者亮；(B)一样亮；(C)后者比前者亮；(D)不能确定5、两个容量相同的电容器串联之后的等效电容与并联后的等效电容之比为（）。

(A)1：2；(B)1：4；(C)2：1；(D)4：16、下列说法正确的是（）。

(A)电容器的电容量C的大小与外加电压U成反比，与电荷量成反比；(B) 电容器的电容量C的大小与外加电压U的变化率成正比；(C) 电容器的电容量C与电容器本身的几何尺寸及介质有关；(D) 电容器的电容量C的大小与外加电压U、电荷量都无关7、如图所示的磁场中，当金属杆AB向下运动时，关于闭合回路中的电流下列说法正确的是（）。

(A)闭合回路中无电流；(B)闭合回路中有顺时钟电流；(C)闭合回路中有逆时钟电流；(D)闭合回路中有变化的电流二、判断题。

1、在电路中只要没有电流通过，就一定没有电压。

( )2、各种物质按其导电性能大致可分为导体、半导体和绝缘体三种。

( )3、任何元件上的功率都可以用公式P=UI计算。

( )4、磁力线是在磁体的外部，由N极到S极，而在磁体的内部，由S极到N极的闭合曲线。

( )5、在通路状态下，负载电阻越大，端电压下降。

( )6、电阻器表面所标阻值都是标准阻值。

( )7、在短路状态下，内压降等于零。

( )8、在电源电压一定的情况下，电阻大的负载就是大负载。

( )9、穿过线圈的磁通量变化越大，其感应电动势越大。

..;..中职《电工基础》期末试卷（含参考答案及评分标准）一、填空题（共30分，每空格1分）1、市用照明电的电压为220V ，这是指电压的 有效值 ，接入一个标有“220V ，100W ”的灯泡后，灯丝上通过的电流的有效值是 0.45A ，电流的最大值是 0.64A 。

2、已知交流电压u=100Sin(314t-45º)V ，则该交流电压的最大值m U =100 ，有效值U =250 ，频率f = 50HZ ，角频率ω= 314rad/s ，周期T = 0.02s ，当0.01t s =时，交流电压的瞬时值u = 250 ，初相位0ϕ= -45° 。

3、图1所示电流波形，已知f=50HZ ， 若电压超前电流60°，则电压的解析式为：V）（︒+=150t 314si n 5u 。

图14、一个电感为150mH ，电阻可不计的线圈接在“220V ，50Hz ”的交流电上，线圈的感抗是 47 Ω ，线圈中的电流瞬时值表达式是 A ）（︒-=45t 314si n 7.4i ，无功功率Q L = 1030var 。

(设电压初相为45°)5、如图2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 电阻 ；当V 2的读数为8V 时，方框中的元件为 电感 ；当V 2的读数为2V 时，方框中的元件为 电容 。

6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负 载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常方法是 在感性负载两端并联适量电容 ，功率因数最大等于 17、如图3所示三相对称负载，若电压表Vl 的读数为380 V ，则电压表V2的读数为220V ，若电流表Al 的读数为 10 A ，则电流表A2的读数为 22A 。

8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有=L△I 3 YL I ,△P = 3 Y P 。

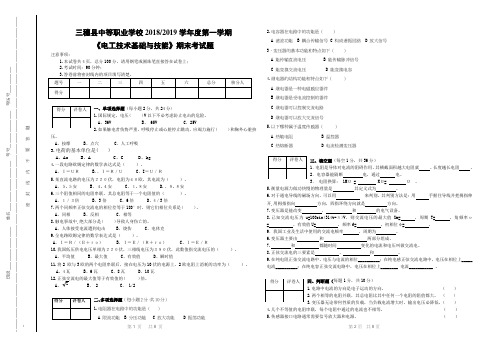

三穗县中等职业学校2018/2019学年度第一学期《电工技术基础与技能》期末考试题注意事项：1.本试卷共4页，总分100分，请用钢笔或圆珠笔直接答在试卷上；2.考试时间：90分钟；一、单项选择题（每小题2分，共24分)1.国际规定，电压( )V 以下不必考虑防止电击的危险。

A 、36VB 、 65VC 、25V2.如果触电者伤势严重，呼吸停止或心脏停止跳动，应竭力施行( )和胸外心脏挤压。

A 、按摩B 、点穴C 、人工呼吸3.电荷的基本单位是( )A 、AsB 、AC 、CD 、kg4.一段电路欧姆定律的数学表达式是（A 、Ｉ＝ＵＲ B.、Ｉ＝Ｒ／Ｕ C 、I ＝Ｕ／Ｒ 5.某直流电路的电压为２２０伏，电阻为４０欧，其电流为（ A 、５.５安B 、４.４安C 、１.８安 D.、８. 6.三个阻值相同的电阻串联，其总电阻等于一个电阻值的（A 、１／３倍B 、3倍C 、6倍D 、4／37.两个同频率正弦交流电的相位差等于180°时，则它们相位关系是( )。

A 、同相B 、反相C 、相等8.触电事故中,绝大部分是( )导致人身伤亡的。

A 、人体接受电流遭到电击 B 、烧伤 C 、电休克 9.全电路欧姆定律的数学表达式是（A 、Ｉ＝Ｒ／（Ｅ＋ｒｏ）B 、Ｉ＝Ｅ／（Ｒ＋ｒｏ）C 、Ｉ＝Ｅ／Ｒ 10.我国低压供电电压单相为２２０伏，三相线电压为３８０伏，此数值指交流电压的（ ）。

A 、平均值 B 、最大值 C 、有效值D 、瞬时值11.将2 欧与3欧的两个电阻串联后，接在电压为10伏的电源上，2欧电阻上消耗的功率为（ ）。

A 、4瓦 B 、6瓦 C 、8瓦 D 、10瓦 12.正弦交流电的最大值等于有效值的( )倍。

A 、2 B 、 2 C 、 1/2 二、多项选择题 （每小题2分，共10分） 1.电阻器在电路中的功能是（ ）A 限流功能B 分压功能C 放大功能D 振荡功能2.电容器在电路中的功能是（ ）A 滤波功能B 耦合传输信号C 构成谐振回路D 放大信号 3．变压器的基本功能和特点如下（ ） A 能传输直流电压 B 能传输脉冲信号 C 能变换交流电压 D 能变换电容 4.继电器的结构功能和特点如下（ ） A 继电器是一种电磁感应器件 B 继电器是受电流控制的器件 C 继电器可以控制交流电路 D 继电器可以放大交流信号 5.以下哪种属于温度传感器（ ） A 热敏电阻 B 温控器 C 热熔断器 D 电流检测变压器三、填空题（每空1分，共36分）1．电阻是导体对电流的阻碍作用，其横截面积越大电阻就 ，长度越长电阻 。

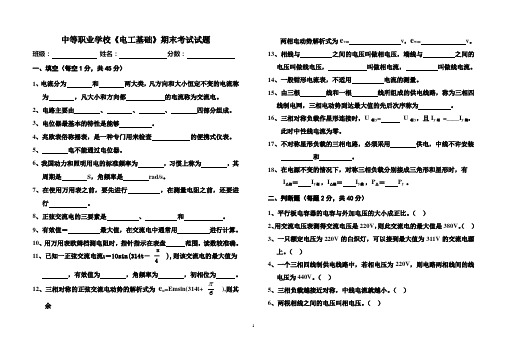

中等职业学校《电工基础》期末考试试题班级： 姓名： 分数： 一、填空（每空1分，共45分）1、电流分为 和 两大类，凡方向和大小恒定不变的电流称为 ，凡大小和方向都 的电流称为交流电。

2、电路主要由 、 、 、 四部分组成。

3、电位器最基本的特性是能够 。

4、兆欧表俗称摇表，是一种专门用来检查 的便携式仪表。

5、 电不能通过电位器。

6、我国动力和照明用电的标准频率为 ，习惯上称为 ，其周期是 S ，角频率是 rad/s 。

7、在使用万用表之前，要先进行 ，在测量电阻之前，还要进行 。

8、正弦交流电的三要素是 、 和 。

9、有效值＝ 最大值，在交流电中通常用 进行计算。

10、用万用表欧姆档测电阻时，指针指示在表盘 范围，读数较准确。

π11、已知一正弦交流电流ι＝10sin(314t － － ),则该交流电的最大值为4，有效值为 ，角频率为 ，初相位为 。

12、三相对称的正弦交流电动势的解析式为e u =Emsin(314t+6π),则其余两相电动势解析式为e v = v ，e w = v 。

13、相线与 之间的电压叫做相电压，端线与 之间的电压叫做线电压， 叫做相电流， 叫做线电流。

14、一般钳形电流表，不适用 电流的测量。

15、由三根 线和一根 线所组成的供电线路，称为三相四线制电网，三相电动势到达最大值的先后次序称为 。

16、三相对称负载作星形连接时，U相y= U相y，且I y 相 =____I y 线，此时中性线电流为零。

17、不对称星形负载的三相电路，必须采用 供电，中线不许安装和 。

18、在电源不变的情况下，对称三相负载分别接成三角形和星形时，有I △相＝ I y 相 ，I △线＝ I y 线 ，P △＝ P y 。

二、判断题（每题2分，共40分）1、平行板电容器的电容与外加电压的大小成正比。

（ ）2、用交流电压表测得交流电压是220V ，则此交流电的最大值是380V 。

《电工基础》期末考试试卷班级：班班级姓名座号得分一、判断题：对的打√，错的打×。

（10分）1、通常照明电路中灯开得越多，总的负载电阻就越大。

（）2、一条马路上路灯总是同时亮，同时灭，因此这些灯都是串联接入电网的。

（）3、安全电压是指交流电的有效值。

（）4、人体的安全电压为20V。

（）5、正弦交流电中，无功功率就是无用功。

（）6、电容器在电路中使用才会带有电荷量，故此时才会有电容量。

（）7、线圈中只要有磁场存在，就必定会产生电磁感应现象（）8、正弦交流电的平均值就是有效值。

（）9、通常照明用的交流电电压的有效值220V，其最大值即为311V。

（）10、在RLC串联电路中，若X L>X C，则该电路为感性电路。

（）二、填空题（20分）1、电路的状态有、和三种状态。

2、电流I=0.1A= mA= μA。

3、某一电容器，外加电压U=20V，测得q=4×10-8C，则电容量C= F= μF= PF4、电容器和电阻器都是电路中的基本元件，但它们在电路中的作用是不同的。

从能量上来看，电容器是一种元件，而电阻器是元件。

5、磁场和电磁一样，是一种，具有和的性质6、由于线圈自身的而产生的现象叫自感现象。

7、我国生活照明用电电压是V，其最大值为V。

工频电流的周期T= S，频率f= Hz。

8、电容对交流电的阻碍作用叫做。

三、单选题（26分）1、一般金属导体都具有正温度系数，当环境温度升高时，电阻将（）A、增大B、减小C、不变D、不能确定2、两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（）A、2:1B、1:2C、1:4D、4:13、两个电阻R1、R2并联，等效电阻为（）。

A、1/R1+1/R2B、R1-R2C、R1R2/(R1+R2)D、（R+R)/R R4、如右图中，电路的节点数为（）A、2B、4C、3D、15、上题中电路的支路数为（）A、3B、4C、5D、66、判定通电导线或通电线圈产生磁场的方向用（）A、右手定则B、右手螺旋法则C、左手定则D、楞次定律7、平行板电容器在极板面积和介质一定时，如果缩小两极板之间的距离，则电容量将（）A、增大B、减小C、不变D、不能确定8、如图所示，处在磁场中的载流导线，受到的磁场力的方向应为（）A、垂直向上B、垂直向下C、水平向左D、水平向右9、空心线圈被插入铁心后（）A、磁性将大大增大B、磁性将减弱C、磁性基本不变D、不能确定10、下列属于电磁感应现象的是（）A、通电直导体产生磁场B、通电直导体在磁场C、变压器铁心被磁化D、线圈在磁场中转动发电11、人们常说的交流电压220V、380V，是指交流电压的（）A、最大值B、有效值C、瞬时值D、平均值12、处于谐振状态的RLC串联电路，当电源频率降低时，电路呈（）A、电感性B、电容性C、电阻性D、无法确定13、交流电中S称为（）A、有功功率B、无功功率C、视在功率D、平均功率四、问答与计算题（13分）1. 李某有一台式电脑，但每次在使用过程中，手碰到机箱外壳时，手都感到一阵麻痹。

中职电工基础考试试题一、选择题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系是（）。

A. 欧姆定律B. 焦耳定律C. 基尔霍夫定律D. 法拉第电磁感应定律2. 电阻的单位是（）。

A. 欧姆B. 安培C. 伏特D. 瓦特3. 并联电路中，各支路电流之间的关系是（）。

A. 各支路电流相等B. 各支路电流之和等于总电流C. 各支路电流之差等于总电流D. 各支路电流之积等于总电流4. 交流电的有效值是指（）。

A. 电流的最大值B. 电流的平均值C. 电流的峰值D. 电流的均方根值5. 电容器的单位是（）。

A. 欧姆B. 安培C. 法拉D. 伏特6. 电感器的单位是（）。

A. 欧姆B. 安培C. 亨利D. 伏特7. 三相电路中，星形接法和三角形接法的区别在于（）。

A. 线电压和相电压的关系B. 线电流和相电流的关系C. 线电压和线电流的关系D. 相电压和相电流的关系8. 变压器的工作原理是（）。

A. 电磁感应B. 电磁转换C. 电磁感应和电磁转换D. 电磁感应和静电感应9. 电动机的启动电流通常比额定电流大（）。

A. 1倍B. 2倍C. 3倍D. 4倍10. 继电器的工作原理是（）。

A. 电磁感应B. 电磁转换C. 电磁感应和电磁转换D. 电磁感应和静电感应二、填空题（每空1分，共20分）11. 电路中，电阻的串联和并联可以改变电路的总电阻。

当两个电阻串联时，总电阻等于两个电阻的电阻值之和，即R总=R1+R2；当两个电阻并联时，总电阻等于两个电阻的电阻值倒数之和的倒数，即R总=1/(1/R1+1/R2)。

12. 交流电路中，电感的阻抗与频率成正比，电容的阻抗与频率成反比。

电感的阻抗表达式为ZL=jωL，电容的阻抗表达式为ZC=1/jωC，其中j是虚数单位，ω是角频率，L是电感值，C是电容值。

13. 三相电路中，星形接法的线电压是相电压的√3倍，三角形接法的线电压等于相电压。

-------学年度第一学期期末考试电工基础试 卷时间 90分钟 得分一、选择题（10×3′）1.如图1所示电路中, 节点数与网孔数分别为____个。

. A.4....B.3... C.3... D.4,4图12.相同材料制成的两个均匀导体, 长度之比为3: 5, 截面积之比为4: 1, 则电阻之比（ A. 12: ....B.3:2... C.7:.... D.20: 33.如图3, E=10V,R0=1Ω,要使RP 获得最大功率, RP 应为（ ） A.0.5Ω B 1Ω C.1.5Ω D.0Ω4.如图4, 电流I, 电压U, 电动势E,三者之间关系（ ） A.U=E-IR B.E=-U-IR C.E=U-IR D.U=-E+IR5.1μF 和2μF 的电容器串联后接在30V 电源上, 则1μF 电容器的端电压为（ ） A.10......B.15.....C.20..... D.30V6.三个相同的电容器并联以后的等效电容, 跟它们串联之后的等效电容之比为（ ） A. 1: ....B.3:...C.1:....D.9: 17.两个电容器C1=30uF, 耐压12V;C2=50uF, 耐压12V, 将他们串联后接在24V 电源上,）A. 两个电容器都能正常工作B.C1.C2 都将被击穿C.C1被击穿，C2正常工....D.C2被击穿，C2正常工作+ ER IU 图40.5Ω E,RO图3RP8.某电容器的电容为C, 不带电时, 它的电容是（ ） A. ...B... C.大于... D.小于C9.一个电容为C 的电容器与一个电容为5uF 的电容器串联, 总电容为C ∕4, 则电容C 为 （ ）A. 4u..B.8u..C.10u...D.15uF10.两个电容器并联, 若C1=2C2, 则C1.C2所带电荷量q1.q2 的关系是（ ） A. q1=2q2 B.2q1=q2 C.q1=q2 D.无法确定二、判断题（10×1′）1.在电容器并联中, 电容器并联的越多, 其总电容量越小。

电工基础期末考试试卷班级姓名座号成绩一、选择题（每小题2分，共30分。

）1. 电荷的基本单位是（）。

A．安秒 B. 安培 C.库仑 D. 千克 2．1安培等于（）微安。

A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（）倍。

A. 3B. 1/3C. 9D. 1/94．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（）。

A. 2B. 4C. 1/2D. 1/45.两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（）A. 相同B. 较大C. 较小D.减少6. 用叠加原理计算复杂电路, 就是把一个复杂电路化为（）电路进行计算的。

A. 单电源B. 较大C. 较小D. R、L7．电流是由电子的定向移动形成的,习惯上把（）定向移动的方向作为电流的方向。

A. 左手定则B. 右手定则C.负电荷D.正电荷8、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的（）代数和。

A. 电流B. 电量(电荷)C. 电流强度D. 功率9．导体的电阻不但与导体的长度、截面有关,而且还与导体的（）有关。

A. 温度B. 湿度C. 距离D. 材质10．阻值不随外加电压或电流的大小而改变的电阻叫（）。

A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻11. 感应电流所产生的磁通总是企图( )原有磁通的变化。

A. 影响B. 增强C. 阻止D. 衰减12．电容器上的电压升高过程是电容器中电场建立的过程, 在此过程中, 它从( )吸取能量。

A. 电容B. 高次谐波C. 电源D. 电感13．电容器并联电路有如下特点( )。

A.并联电路的等效电容量等于各个电容器的容量之和B.每个电容两端的电流相等C.并联电路的总电量等于最大电容器的电量D.电容器上的电压与电容量成正比14. 某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为( )。
