管道式日光照明系统-光导照明

光导管照明技术光导管照明基本概念光导管技术是近20年发展起来的一种新型有效的利用自然光的照明装置。

它可以把自然光进行重新分配，从一个地方传输到另一个地方，以达到一定的照明效果。

它不仅具有节约能源，清洁无污染的优点，还可以避免一些采用自然光照明的系统由于直接获得太阳光存在的炫目和潜在热不适等问题。

光导管，也叫导光管，导光桶，比较正式的名称有管道式天窗，光导照明系统等，是一种用光导管将室外的自然光引进到室内的装置。

光导管照明原理：光导照明系统是一种新型照明装置，主要由采光罩、光导管和漫射器三部分组成。

其系统原理是通过采光罩高效采集自然光线导入系统内重新分配，再经过特殊制作的光导管传输和强化后由系统底部的漫射装置把自然光均匀高效的照射到任何需要光线的地方，得到由自然光带来的特殊照明效果。

能把自然光均匀高效的照射到建筑物内部，从而打破了“照明完全依靠电力”的观念，是一种绿色、健康、环保、无能耗的照明产品。

从采光的方式上分，光导管有主动式和被动式两种。

主动式是通过一个能够跟踪太阳的聚光器来采集太阳光，这种类型的光导管采集太阳光的效果很好，但是聚光器的造价昂贵，目前很少在建筑中使用。

目前使用最多的是被动式采光光导管，聚光罩和光导管本身连接在一起固定不动，聚光罩多由PC或有机玻璃注塑而成，表面有三角形全反射聚光棱。

这种类型的光导管，主要由聚光罩、防雨板、可调光导管、延伸光导管、密封环、支撑环和散光板等组成。

光导管从传输光的方式上分主要有两种类型：有缝光导管和棱镜光导管。

有缝光导管加工工艺复杂，光在传播的过程中损失较大，造成整个光导管装置效率不高，因此这种类型的光导管在采集太阳光的光导管系统中很少采用。

应用广泛的是棱镜薄膜空心光导管，这种光导管是根据光辐射在光密介质中的全反射原理制造的，棱镜薄膜厚0.5mm，采用PMMD塑料制造，一次反射率可以达到99.99%，为目前世界上反射率最高、性能最好的光导管材料。

从光导管的安装方式上来分，又分为顶部采光和侧面采光两种。

浅谈光导照明在工程中的应用引言能源和环境是当前全球共同关注的焦点。

随着国家倡导“节能减排”号召，随着建筑行业新型节能技术、新材料的应用，光导照明技术的应用越来越广泛。

工程实例：深圳北站综合交通枢纽西广场1 光导照明系统简介光导照明系统，又称为无电照明系统，也有叫管道式日光照明，日光照明、自然光照明等。

室外的自然光经过系统把热量和有害的光线隔绝后进入室内，减少、甚至完全取代白天的电力照明，充分利用太阳能，不但节约能源，而且可以获得全自然的光照环境，提高工作效率，缓解工作情绪。

2 光导照明系统的基本结构和技术要求光导管系统主要分三部分，一是采光部分；二是导光部分，三是漫射器（散光部分）组成。

光导照明系统主要组成采光罩防雨装置光导管弯管固定环装饰环漫射器其它附件2.1 采光罩部分采光部分主要分为主动式和被动式两种，主动式是通过一个能够跟踪太阳的聚光器来采集太阳光，这种类型的光导管采集太阳光的效果很好，但是此类聚光器的造价相当昂贵，目前很少在建筑中采用。

目前用得最多的是被动式采光光导管，聚光罩和光导管本身连接在一起固定不动，聚光罩多由pc或有机玻璃注塑而成，本工程技术要求为采用国外进口优质pc材料添加uv注塑加工而成。

隔绝90%以上的紫外线，黄化性能90%；光导管材料的反射率≥98%；漫射器的透光率>80%；8.1.3 使用寿命大于20年；8.1.4 检测：检测时使用检定有效期内的一级照度计，最近检定的日期应计入检测报告中；8.1.5 提供光导照明系统光导管的加工制作工艺以及结合部位的技术措施。

8.1.6 光导管系统管壁最小传热阻为0.5 m k/w，需要采用较好的防结露措施，保证系统不结露，并满足国家现行标准要求。

8.2 安装方式要求8.2.1 屋面防水要求管道出屋面防水工程设计应遵循“合理设防，防排结合，因地制宜，综合治理”的原则，满足《屋面工程技术规范》gb 50345—2004的要求。

本工程安装光导照明系统的方式为预留孔安装形式，屋面防水等级为ⅱ级，两道防水设防，并设置冷凝水导流装置，提供节点详图。

光导照明简介和图片解析光导管照明就是光导照明系统的另一种叫法。

它是对太阳光能的直接利用，通过这个系统把光亮传输到需要光照的地方，比如说地下车库、海洋馆、植物照明等场合。

光导照明的系统组成包括：采光罩、防雨装置、标准管、弯管、延长管、固定环、装饰环、漫射器等组成。

主要由采光罩、光导管、漫射器三大部分组成。

其工作原理是通过室外的采光装置捕获室外的日光，并将其导入系统内部，然后经过光导装置强化并高效传输后，由漫射器将自然光均匀导入室内需要光线的任何地方。

从黎明到黄昏，乃至是阴天或雨天，该照明系统导入室内的光线仍然十分充足。

简单地说就是直接利用自然光给各种类型建筑的室内提供日间照明的一种装置。

可广泛应用于新建、改建、扩建的项目上。

是目前位置先进的建筑照明方式，非常的节能环保。

原理将室外的自然光线透过采光罩导入系统内进行重新分配，再经特殊制作的光导管传输和强化后由系统底部的漫射装置把自然光均匀高效地照射到室内任何需要光线的地方，得到由自然光带来的特殊照明效果。

结构从采光的方式上分，光导管有主动式和被动式两种。

主动式是通过一个能够跟踪太阳的聚光器来采集太阳光，这种类型的光导管采集太阳光的效果很好，但是聚光器的造价相当昂贵，从而限制了其在建筑业中的推广应用。

目前用得最多的是被动式采光光导管，聚光罩和光导管本身连接在一起固定不动，聚光罩多由PC或有机玻璃注塑而成，表面有三角形全反射聚光棱。

这种类型的光导管主要由聚光罩、防雨板、可调光导管、延伸光导管、密封环、支撑环和散光板等组成导光管采光系统的工作原理导光管采光系统又叫光导照明、日光照明、自然光照明等。

系统主要分三个部分：一、采光区：利用透射和折射的原理通过室外的采光装置高效采集自然光，并将其导入系统内部，其透光率高达90%以上；二、传输区：导光管内壁反光率高达%，可以保证光线长距离高效传输。

三、漫射区：由漫射器将比较集中的自然光均匀地分散到室内需要光线的各个地方，其透光率同样高达90%以上。

自然光导光照明技术地球上的能源，除了核能之外，都源于太阳能，太阳能是地球的核心能源，利用太阳能是最有潜力的。

大约4000年前，埃及人就将光束传输和镜面结合将光线反射至金字塔的中心区域。

人们在一天的工作学习之中，至少有60%的时间是在日光灯的照射下渡过的。

而普通日光灯的供电频率为50赫兹，表示发光时每秒亮暗100次，属于低频率的频闪光，会使人眼的调节器官，如睫状肌、瞳孔括约肌等处于紧张的调节状态，导致视觉疲劳，从而加速人眼疲劳，降低工作、学习效率，容易近视。

光导照明将自然光导入室内，光是万物生长之源泉！太阳光系全光谱辐射，显色性100%，自然光下学习，视觉效果好。

试验证明：自然光条件下的视觉对比灵敏度高于人工光5％～20％以上。

同时，可使人的机体内产生维生素等多种营养物质，在心理上和生理上感到舒适愉悦，还能消除室内的霉气、抑制微生物的生长、改善室内环境。

美国科学家Bouchet在1996年提出，仅仅50lux的自然光就可显著减轻那些在地下工作的人们的孤独感。

光导照明技术是古今中外各有志之士不断研究与创新的一项自然采光技术，该照明装置无需常规能源就能提供白天室内照明，减小了由常规能源带来的环境污染。

光源取自室外自然光线，通过特殊的传输与分配后，导入到室内需要光线的地方，得到由自然光带来的特殊照明效果，是一种绿色健康、节能环保的新型照明产品,百分百的绿色照明。

20世纪70年代末期，欧美由于注重节能、健康生活方式，开始将光导照明成熟应用于民用、商用及工业等建筑。

光导照明系统是近十几年国外发展起来的一种新型照明装置，这种装置不同于以往任何灯具，它无需消耗任何能源，可以把日光源所发出的光线进行重新分配，从室外传输到室内的任何需要光线的地方，以得到由自然光带来的特殊照明效果，是利用太阳能和风能的有效的方法。

在国际能源紧张的今天，力、煤炭、石油等不可再生能源频频告急，有效地利用太阳能显就得尤其重要。

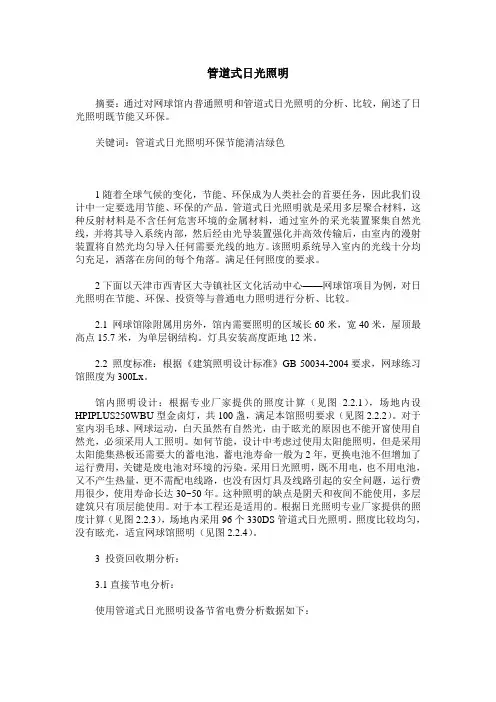

管道式日光照明摘要：通过对网球馆内普通照明和管道式日光照明的分析、比较，阐述了日光照明既节能又环保。

关键词：管道式日光照明环保节能清洁绿色1随着全球气候的变化，节能、环保成为人类社会的首要任务，因此我们设计中一定要选用节能、环保的产品。

管道式日光照明就是采用多层聚合材料，这种反射材料是不含任何危害环境的金属材料，通过室外的采光装置聚集自然光线，并将其导入系统内部，然后经由光导装置强化并高效传输后，由室内的漫射装置将自然光均匀导入任何需要光线的地方。

该照明系统导入室内的光线十分均匀充足，洒落在房间的每个角落。

满足任何照度的要求。

2下面以天津市西青区大寺镇社区文化活动中心——网球馆项目为例，对日光照明在节能、环保、投资等与普通电力照明进行分析、比较。

2.1 网球馆除附属用房外，馆内需要照明的区域长60米，宽40米，屋顶最高点15.7米，为单层钢结构。

灯具安装高度距地12米。

2.2 照度标准：根据《建筑照明设计标准》GB 50034-2004要求，网球练习馆照度为300Lx。

馆内照明设计：根据专业厂家提供的照度计算（见图 2.2.1），场地内设HPIPLUS250WBU型金卤灯，共100盏，满足本馆照明要求（见图2.2.2）。

对于室内羽毛球、网球运动，白天虽然有自然光，由于眩光的原因也不能开窗使用自然光，必须采用人工照明。

如何节能，设计中考虑过使用太阳能照明，但是采用太阳能集热板还需要大的蓄电池，蓄电池寿命一般为2年，更换电池不但增加了运行费用，关键是废电池对环境的污染。

采用日光照明，既不用电，也不用电池，又不产生热量，更不需配电线路，也没有因灯具及线路引起的安全问题，运行费用很少，使用寿命长达30~50年。

这种照明的缺点是阴天和夜间不能使用，多层建筑只有顶层能使用。

对于本工程还是适用的。

根据日光照明专业厂家提供的照度计算（见图2.2.3），场地内采用96个330DS管道式日光照明。

照度比较均匀，没有眩光，适宜网球馆照明（见图2.2.4）。

把阳光带到每个角落人类的生活与阳光息息相关，有阳光的生活才称得上真正高品质的生活，因此光导照明系统有着非常广泛的用途。

采光罩：采用丙稀酸树脂(PC)注塑成型，防震、抗冲击，使用寿命长。

可见光透射率 92%，紫外线阻隔率 99%。

防水罩：采用玻璃钢(FRP)，质轻而坚硬，耐高温，不导电，耐腐蚀等特点，造型美观，可以根据不同的环境需要设计制定。

光导管：管用铝板制作，内壁采用国际最新技术的特殊材质制作而成，其光的一次反射率为99%，光线传输距离达到15m以上。

可选择0～90°转角， 使管道具有转弯能力。

漫射器：采用菲尼尔透镜和菱晶技术，多种配置的光学透镜漫射器实现室内的完美日光照明体验，将光线均匀地漫射到室内，使房间内无论早晚、中午都可沐浴在柔和的自然光中。

采光区导光区漫射区采光罩采用丙稀酸树脂(PC)注塑成型，防震、抗冲击，使用寿命长。

可以过滤有害的紫外线，促进生物维生素合成，有利于人的健康；为了灰尘不易存留在表面，采用半球型设计，表面光滑，导光管是整个系统核心部件，主要用来传输光线。

本采用具有国际专利技术的进口反射材料，其光的一次反射率为99%已超过物理极限的反射率98%，20次反射后将有94%光线输出，可最有效地传输太阳光，并可吸收100%红外线,不会将太阳热辐射传到室内，减少室内空调负荷，真正做到建筑节能。

产品安装的位置往往有所局限，就会要求管道具有转弯的能力。

不必担心，我们的产品可以选择0-90度的转角来克服这一局限。

纳米镀层（吸紫外线和红外线，耐氧化、耐高温）高反射镀膜（反射有效光99%）粘合层铝板光导照明与LED双结合从美观安装的方便，不需要在多加安装一套普通照明，我们特意把LED结合在光导管里面，白天享受自然光，晚上智能转换成普通照明，真正体现了自然光与光电一体化。

1.75。

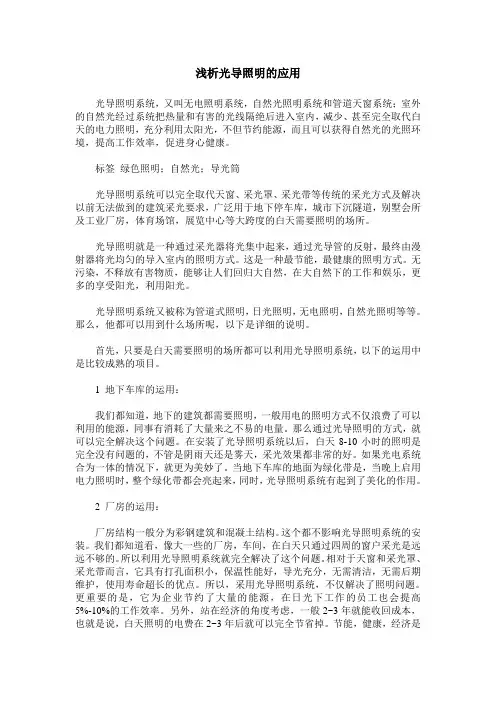

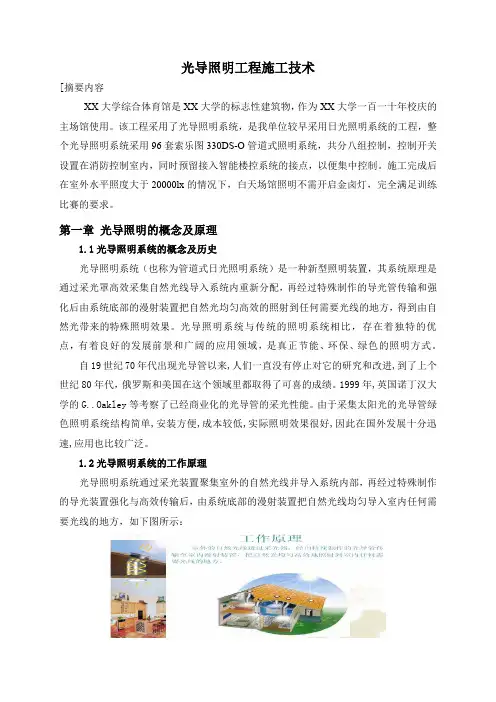

浅析光导照明的应用光导照明系统，又叫无电照明系统，自然光照明系统和管道天窗系统；室外的自然光经过系统把热量和有害的光线隔绝后进入室内，减少、甚至完全取代白天的电力照明，充分利用太阳光，不但节约能源，而且可以获得自然光的光照环境，提高工作效率，促进身心健康。

标签绿色照明；自然光；导光筒光导照明系统可以完全取代天窗、采光罩、采光带等传统的采光方式及解决以前无法做到的建筑采光要求，广泛用于地下停车库，城市下沉隧道，别墅会所及工业厂房，体育场馆，展览中心等大跨度的白天需要照明的场所。

光导照明就是一种通过采光器将光集中起来，通过光导管的反射，最终由漫射器将光均匀的导入室内的照明方式。

这是一种最节能，最健康的照明方式。

无污染，不释放有害物质，能够让人们回归大自然，在大自然下的工作和娱乐，更多的享受阳光，利用阳光。

光导照明系统又被称为管道式照明，日光照明，无电照明，自然光照明等等。

那么，他都可以用到什么场所呢，以下是详细的说明。

首先，只要是白天需要照明的场所都可以利用光导照明系统，以下的运用中是比较成熟的项目。

1 地下车库的运用：我们都知道，地下的建筑都需要照明，一般用电的照明方式不仅浪费了可以利用的能源，同事有消耗了大量来之不易的电量。

那么通过光导照明的方式，就可以完全解决这个问题。

在安装了光导照明系统以后，白天8-10小时的照明是完全没有问题的，不管是阴雨天还是雾天，采光效果都非常的好。

如果光电系统合为一体的情况下，就更为美妙了。

当地下车库的地面为绿化带是，当晚上启用电力照明时，整个绿化带都会亮起来，同时，光导照明系统有起到了美化的作用。

2 厂房的运用：厂房结构一般分为彩钢建筑和混凝土结构。

这个都不影响光导照明系统的安装。

我们都知道看，像大一些的厂房，车间，在白天只通过四周的窗户采光是远远不够的。

所以利用光导照明系统就完全解决了这个问题。

相对于天窗和采光罩、采光带而言，它具有打孔面积小，保温性能好，导光充分，无需清洁，无需后期维护，使用寿命超长的优点。
