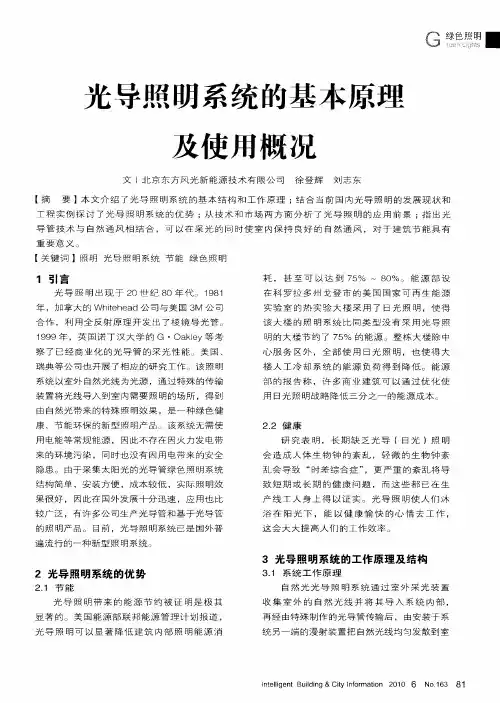

光导照明系统的基本结构及工作原理

光导照明原理
光导照明是一种利用光导纤维传输光线进行照明的技术，它利用了光的全反射现象来实现光线的传输。

光导照明的原理可以简单地理解为，将光源发出的光线通过光纤传输到需要照明的地方。

光纤是一种具有高折射率的材料，它能够将光线束中的光线通过全反射的方式无损地传输到另一端。

在光导照明系统中，光源通常被放置在光纤的一端，通过发出大量光线来提供照明。

这些光线会在光纤的内部不断发生全反射，并沿着光纤传播到预定位置。

在光纤的另一端，光线会通过适当的发散器件进行散射，从而使得光线能够均匀地照亮整个区域。

光导照明的优点之一是能够将光源与照明区域分离开来，可以根据实际需要对光源的位置进行灵活调整，从而实现更加灵活和多样化的照明效果。

此外，由于光导照明采用了光纤传输光线，可以避免由于光的传输损耗而导致的能量损失，提高了照明效果和节能性能。

光导照明在实际应用中有着广泛的用途，例如商业建筑、户外景观照明、艺术装饰等。

通过光导照明，可以创造出独特的照明效果，提升空间的美感和艺术价值。

同时，光导照明还可以提高照明质量和效率，延长光源的寿命，降低对环境的污染。

总之，光导照明利用光纤传输光线的原理，实现了光源与照明
区域的分离，提供了更加灵活、高效和环保的照明解决方案。

它在室内外照明领域具有广阔的应用前景，并为人们创造了更加美好和舒适的照明环境。

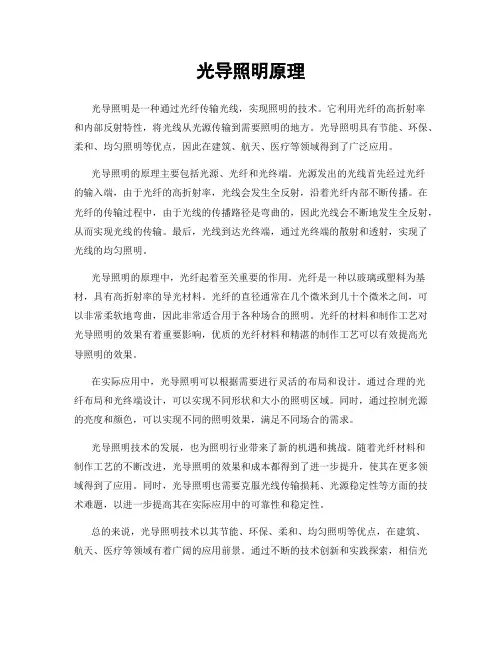

光导照明原理光导照明是一种通过光纤传输光线，实现照明的技术。

它利用光纤的高折射率和内部反射特性，将光线从光源传输到需要照明的地方。

光导照明具有节能、环保、柔和、均匀照明等优点，因此在建筑、航天、医疗等领域得到了广泛应用。

光导照明的原理主要包括光源、光纤和光终端。

光源发出的光线首先经过光纤的输入端，由于光纤的高折射率，光线会发生全反射，沿着光纤内部不断传播。

在光纤的传输过程中，由于光线的传播路径是弯曲的，因此光线会不断地发生全反射，从而实现光线的传输。

最后，光线到达光终端，通过光终端的散射和透射，实现了光线的均匀照明。

光导照明的原理中，光纤起着至关重要的作用。

光纤是一种以玻璃或塑料为基材，具有高折射率的导光材料。

光纤的直径通常在几个微米到几十个微米之间，可以非常柔软地弯曲，因此非常适合用于各种场合的照明。

光纤的材料和制作工艺对光导照明的效果有着重要影响，优质的光纤材料和精湛的制作工艺可以有效提高光导照明的效果。

在实际应用中，光导照明可以根据需要进行灵活的布局和设计。

通过合理的光纤布局和光终端设计，可以实现不同形状和大小的照明区域。

同时，通过控制光源的亮度和颜色，可以实现不同的照明效果，满足不同场合的需求。

光导照明技术的发展，也为照明行业带来了新的机遇和挑战。

随着光纤材料和制作工艺的不断改进，光导照明的效果和成本都得到了进一步提升，使其在更多领域得到了应用。

同时，光导照明也需要克服光线传输损耗、光源稳定性等方面的技术难题，以进一步提高其在实际应用中的可靠性和稳定性。

总的来说，光导照明技术以其节能、环保、柔和、均匀照明等优点，在建筑、航天、医疗等领域有着广阔的应用前景。

通过不断的技术创新和实践探索，相信光导照明技术将会在未来发展中发挥越来越重要的作用，为人们的生活和工作带来更加舒适和便利的照明体验。

光导照明系统的介绍4、1什么是光导照明光导照明即利用室外自然光为室内提供照明，又称自然光照明。

4、2光导照明工作原理光导照明系统通过采光装置聚集室外的自然光线并导入系统内部，再经过特殊制作的导光装置强化与高效传输后，由系统底部的漫射装置把自然光线均匀导入到室内任何需要光线的地方，如图4-1所示。

图4-14.3光导照明系统的组成光导照明系统主要有三部分组成：采光罩、光导管和漫射器，如图4-2所示。

①采光器②防雨装置③光导管④弯管⑤延长管⑥固定环⑦漫射器⑧装饰环图4-24.4光导照明系统的安装方式，图4-3。

图4-3光导照明系统安装示意图4.5光导照明的应用场所光导照明系统可以应用于各种建筑场所，但现在国内主要应用于大跨度的厂房、场馆、办公、地下空间等采光不好及白天需要照明的场所，都用于单层及顶层建筑。

5、光导照明系统说明光导照明系统的光线传输原理是光线的反射与漫射，其光线的反射（传输）介质是系统内部的光导管（高反射材料），所以对光导管的反射率要求很高（图5-1）。

图5-1材料反射率与系统总反射率的关系曲线图（10次反射）说明：由上图可以看出，系统的效率与反射材料反射率的n次方成正比。

所以光导管的反射率不宜低于95%。

否则利用光导管导光价值不大。

光导照明系统的发光效率还与光导管的直径大小和管道的长短有关，如图5-2和图5-3所示。

说明：上图所示，导光管长度为3米，采光罩透光率为88%，室内漫射器透光率为86%，光导管反射率为95%。

说明：上图所示，导光管直径为0.53米，采光罩透光率为88%，室内漫射器透光率为86%，光导管反射率为95%。

综上所述，光导管直径越大，管道长度越短，系统发光效率越高。

此外，光导管的放置方式和弯转次数也对系统的发光效率有影响，上述光导管为竖直放置光线在水平光导管内反射次数增加，光损加大，系统发光效率降低，所以水平管道传输不宜超过3.0m。

另根据实验，系统每增加一个弯头，其光效降低10-15%，所以光导管弯头不宜超过2个。

光导管照明原理光导管照明是一种利用光导管技术实现照明的方法。

光导管是一种能够将光线引导和传输的光学器件，它由高折射率的芯层和低折射率的包层构成。

光导管照明原理主要是通过光线在光导管中的全反射和传输来实现照明效果。

光导管照明原理的核心是光线的全反射。

当光线从高折射率的芯层射入到低折射率的包层时，会发生全反射现象，即光线会在界面上发生反射并沿着芯层传输。

由于光导管的芯层具有较高的折射率，而包层则具有较低的折射率，使得光线能够在光导管内部无损耗地传输。

光导管照明原理的关键是光线的传输。

当光线进入光导管后，会在芯层内部一直传输下去，直到光线到达光导管的另一端。

在传输过程中，光线会一直保持较高的亮度和较小的能量损失。

这是因为光导管的芯层具有较高的反射率，能够有效地将光线限制在芯层内部，避免光线的散射和损耗。

光导管照明原理的优点在于其灵活性和节能性。

由于光导管具有较小的尺寸和较高的灵活性，可以根据需要将光导管安装在各种形状和位置，实现灯光的任意分布。

同时，光导管照明采用了全反射的原理，能够将光线有效地传输到需要照明的区域，减少了能量的损耗，实现了节能的效果。

光导管照明还可以实现多种照明效果。

通过控制光线的入射角度和传输路径，可以实现不同的照明效果，如聚光和泛光。

聚光效果可以将光线集中在特定区域，实现局部照明；泛光效果则可以将光线均匀地照射在整个区域，实现全局照明。

通过调节光线的亮度和颜色，还可以实现不同的照明氛围和效果。

总结起来，光导管照明原理是利用光导管的全反射和传输特性实现照明的方法。

通过光线在光导管内部的全反射和传输，可以实现灵活分布、节能高效的照明效果。

光导管照明还可以实现多种照明效果，满足不同场景的需求。

这种照明技术在室内和室外照明中具有广泛的应用前景，将为人们创造更加舒适和美好的光环境。

光导照明原理
光导照明是一种采用光导纤维传送光能并实现照明的技术。

它利用了光导纤维的高透明性和柔韧性，将光源发出的光能输送到需要照明的区域，实现全方位、均匀的照明效果。

光导照明系统由光源、光导纤维和照明部件组成。

光源是光导照明系统的核心部件，它可以采用LED、氙灯等
光源。

光源发出的光线经过适当的聚光和反射处理后，通过光导纤维传送到各个照明部件。

光导纤维是一种具有高透明性的特殊纤维，它不会因为传送距离的增加而导致能量损失。

光导纤维的材质和结构可以根据具体需求进行选择，确保光能的高效传输。

照明部件是光导照明系统的接收部分，用于将光导纤维传来的光能散射到需要照明的区域。

照明部件可以采用透镜、反射板等组件，将光能进行适当的分散和集中，实现照明效果的优化。

根据照明需求的不同，可以设计出不同形状和尺寸的照明部件。

光导照明的优点主要体现在以下几个方面。

首先，光导纤维可以灵活布置，适应各种复杂形状的空间需求，使照明效果更加均匀。

其次，光导照明系统具有节能高效的特点，能够实现能量的有效利用和损失的降低。

此外，光导照明系统还具备光线控制、色温控制等功能，可以满足不同场景的照明需求。

总之，光导照明以其高效、节能的特点，在建筑照明、汽车照明等领域得到了广泛应用。

通过合理设计和组合，可以实现多种照明效果，为人们提供更加舒适、环保的照明体验。

光导照明简介和图片解析光导管照明就是光导照明系统的另一种叫法。

它是对太阳光能的直接利用，通过这个系统把光亮传输到需要光照的地方，比如说地下车库、海洋馆、植物照明等场合。

光导照明的系统组成包括：采光罩、防雨装置、标准管、弯管、延长管、固定环、装饰环、漫射器等组成。

主要由采光罩、光导管、漫射器三大部分组成。

其工作原理是通过室外的采光装置捕获室外的日光，并将其导入系统内部，然后经过光导装置强化并高效传输后，由漫射器将自然光均匀导入室内需要光线的任何地方。

从黎明到黄昏，乃至是阴天或雨天，该照明系统导入室内的光线仍然十分充足。

简单地说就是直接利用自然光给各种类型建筑的室内提供日间照明的一种装置。

可广泛应用于新建、改建、扩建的项目上。

是目前位置先进的建筑照明方式，非常的节能环保。

原理将室外的自然光线透过采光罩导入系统内进行重新分配，再经特殊制作的光导管传输和强化后由系统底部的漫射装置把自然光均匀高效地照射到室内任何需要光线的地方，得到由自然光带来的特殊照明效果。

结构从采光的方式上分，光导管有主动式和被动式两种。

主动式是通过一个能够跟踪太阳的聚光器来采集太阳光，这种类型的光导管采集太阳光的效果很好，但是聚光器的造价相当昂贵，从而限制了其在建筑业中的推广应用。

目前用得最多的是被动式采光光导管，聚光罩和光导管本身连接在一起固定不动，聚光罩多由PC或有机玻璃注塑而成，表面有三角形全反射聚光棱。

这种类型的光导管主要由聚光罩、防雨板、可调光导管、延伸光导管、密封环、支撑环和散光板等组成导光管采光系统的工作原理导光管采光系统又叫光导照明、日光照明、自然光照明等。

系统主要分三个部分：一、采光区：利用透射和折射的原理通过室外的采光装置高效采集自然光，并将其导入系统内部，其透光率高达90%以上；二、传输区：导光管内壁反光率高达%，可以保证光线长距离高效传输。

三、漫射区：由漫射器将比较集中的自然光均匀地分散到室内需要光线的各个地方，其透光率同样高达90%以上。

光导管照明采光系统方案建议书、导光管采光系统1.1技术简介导光管采光系统是一种型照明装置，其系统原理是通过采光罩高效采集自然光线导入系统内重安排，再经过特别制作的导光管传输和强化后由系统底部的漫射装置把自然光均匀高效的照耀到任何需要光线的地方，得到由自然光带来的特别照明效果。

1.2技术背景自然光环境是人们长期习惯和宠爱的生活环境。

自然光是最为经济、极为宜人的光源。

利用自然采光能节约能源，保护环境，充分的表达可持续进展的生态设计理念。

自然光在建筑设计中能制造出丰富的空间效果和光影变化，给人立体的感觉、层次的感觉、开敞的感觉以及温顺的感觉。

首先，自然光环境是人们长期习惯和宠爱的生活环境。

各种光源的视觉试验结果说明，在一样照度的条件下，自然光的识别力气优于人工光，有利于人们生活和保护视力。

其次，自然光具有确定的杀菌力，可以预防肺炎和其他疾病，还可以调整人体的生物节奏。

自然光对人的心理状况也有很大影响，采光口是视觉与外界环境沟通的渠道，长期在没有自然光的环境中生活，简洁烦躁、愁闷、懊丧和紧急担忧，严峻的还可能患上幽闭恐惊症。

不仅如此，建筑自然采光还是照明节能的重要手段。

在可持续进展已经成为当今世界主题的时候，建筑中可再生能源的应用也开头受到广泛关注。

利用自然光照明，能够节约照明所消耗的电能和改善室内的生态环境，对降低建筑能耗和建设节约型城市具有格外重要的意义。

1.3设计依据1 、《建筑采光设计标准》(GB 50033-2023) 2、《建筑照明设计标准》(GB 50034-2023)3、《导光管采光系统技术规程》(JGJ/T374-2023)4、《绿色建筑评价标准》(GB/T 50378-2023)5、《公共建筑节能设计标准》(GB/50189-2023)二、绿色方案2.1绿建评分标准绿色建筑的评价应以单栋建筑或建筑群为评价对象。

评价指标体系由节地与室外环境、节能与能源利用、节水与水资源利用、节材与材料资源利用、室内环境质量、施工治理、运营治理7 类指标组3 个等成。

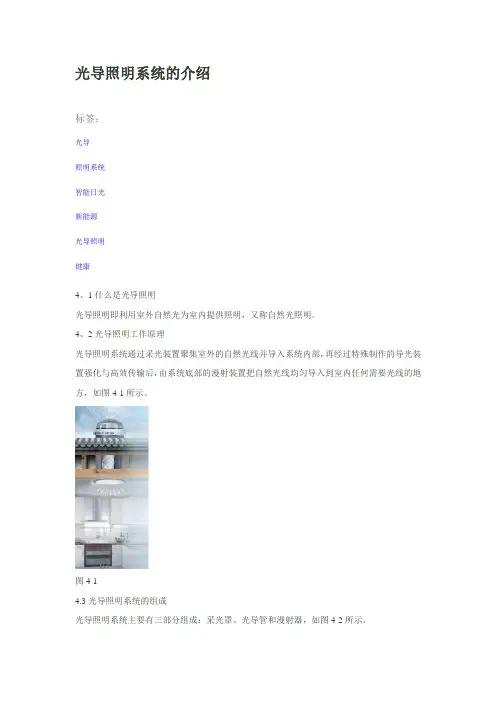

光导照明系统的介绍标签：光导照明系统智能日光新能源光导照明健康4、1什么是光导照明光导照明即利用室外自然光为室内提供照明，又称自然光照明。

4、2光导照明工作原理光导照明系统通过采光装置聚集室外的自然光线并导入系统内部，再经过特殊制作的导光装置强化与高效传输后，由系统底部的漫射装置把自然光线均匀导入到室内任何需要光线的地方，如图4-1所示。

图4-14.3光导照明系统的组成光导照明系统主要有三部分组成：采光罩、光导管和漫射器，如图4-2所示。

①采光器②防雨装置③光导管④弯管⑤延长管⑥固定环⑦漫射器⑧装饰环图4-24.4光导照明系统的安装方式，图4-3。

图4-3 光导照明系统安装示意图4.5光导照明的应用场所光导照明系统可以应用于各种建筑场所，但现在国内主要应用于大跨度的厂房、场馆、办公、地下空间等采光不好及白天需要照明的场所，都用于单层及顶层建筑。

5、光导照明系统说明光导照明系统的光线传输原理是光线的反射与漫射，其光线的反射（传输）介质是系统内部的光导管（高反射材料），所以对光导管的反射率要求很高（图5-1）。

图5-1 材料反射率与系统总反射率的关系曲线图（10次反射）说明：由上图可以看出，系统的效率与反射材料反射率的n次方成正比。

所以光导管的反射率不宜低于95%。

否则利用光导管导光价值不大。

光导照明系统的发光效率还与光导管的直径大小和管道的长短有关，如图5-2和图5-3所示。

说明：上图所示，导光管长度为3米，采光罩透光率为88%，室内漫射器透光率为86%，光导管反射率为95%。

说明：上图所示，导光管直径为0.53米，采光罩透光率为88%，室内漫射器透光率为86%，光导管反射率为95%。

综上所述，光导管直径越大，管道长度越短，系统发光效率越高。

此外，光导管的放置方式和弯转次数也对系统的发光效率有影响，上述光导管为竖直放置光线在水平光导管内反射次数增加，光损加大，系统发光效率降低，所以水平管道传输不宜超过3.0m。

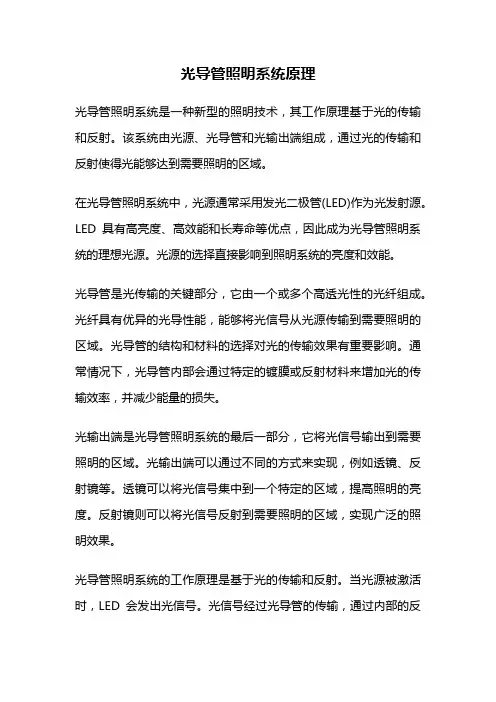

光导管照明系统原理光导管照明系统是一种新型的照明技术，其工作原理基于光的传输和反射。

该系统由光源、光导管和光输出端组成，通过光的传输和反射使得光能够达到需要照明的区域。

在光导管照明系统中，光源通常采用发光二极管(LED)作为光发射源。

LED具有高亮度、高效能和长寿命等优点，因此成为光导管照明系统的理想光源。

光源的选择直接影响到照明系统的亮度和效能。

光导管是光传输的关键部分，它由一个或多个高透光性的光纤组成。

光纤具有优异的光导性能，能够将光信号从光源传输到需要照明的区域。

光导管的结构和材料的选择对光的传输效果有重要影响。

通常情况下，光导管内部会通过特定的镀膜或反射材料来增加光的传输效率，并减少能量的损失。

光输出端是光导管照明系统的最后一部分，它将光信号输出到需要照明的区域。

光输出端可以通过不同的方式来实现，例如透镜、反射镜等。

透镜可以将光信号集中到一个特定的区域，提高照明的亮度。

反射镜则可以将光信号反射到需要照明的区域，实现广泛的照明效果。

光导管照明系统的工作原理是基于光的传输和反射。

当光源被激活时，LED会发出光信号。

光信号经过光导管的传输，通过内部的反射或镀膜，减少能量的损失。

最后，光信号通过光输出端输出到需要照明的区域。

光导管照明系统具有许多优点。

首先，它具有高亮度和高效能，能够提供明亮而节能的照明效果。

其次，光导管照明系统可以灵活地布置和安装，适用于各种不同的照明需求。

此外，光导管具有较长的使用寿命和稳定的性能，减少了维护和更换的成本。

值得注意的是，光导管照明系统也存在一些局限性。

首先，光导管的传输距离有限，因此在长距离照明需求时需要合理配置光源和光导管。

其次，光导管的弯曲和弯折会导致光信号的损失，因此在设计和安装中需要注意光导管的布置和连接。

总结起来，光导管照明系统是一种基于光的传输和反射原理的照明技术。

通过合理选择光源、光导管和光输出端，光导管照明系统可以实现高亮度、高效能和灵活的照明效果。

光导照明系统在隧道中应用1光导照明系统的基本结构光导照明系统主要分三部分，一是采光部分，二是导光部分，一般由三段导光管组合而成，导光管内壁为高反射材料，导光管可以旋转弯曲重叠来改变导光角度和长度；三是漫射部分，为了使室内光线分布均匀，系统底部装有漫射器，可避免眩光现象的发生。

由于这种自然光光导管照明系统结构简单，安装方便，节电明显，实际照明效果很好，因此在国外发展十分迅速，应用也十分广泛。

这种产品的应用大大地提升了人们的生活品质，为人们提供了一种健康环保安全节能的照明方式光导管系统可应用在各种样式的房屋顶上，2光导照明系统的特点光导照明系统属于纯正的绿色照明光源。

国外的许多研究表明，电光源照明可产生严重的光污染，电光源发出的多为单色光，且易出现频闪，光照度不均匀的现象，长期在这种光环境下工作和学习极易造成眼疲劳，影响人们的工作和学习效率，影响人们的身心健康。

而光导照明系统采用自然光照明，不会产生光污染，对人眼和身心健康极为有利。

光导照明系统的导光部件利用了光学全反射原理进行设计。

自然光照度对人眼十分有利，而电光源亮度过高或过低都易引起眼疲劳。

光导照明系统还具有环保节能的特点。

光导照明系统不需要用电，完全采用自然光，可以节省电能的消耗，环保不但指系统采用自然光照明，而且全套系统的所有零部件全部采用可回收的材料制成，做到全过程的环保。

光导照明系统采用自然光照明，不会有电器故障隐患，十分安全。

３国外主要应用场所由于这套系统结构简单、节电明显、又保护环境、安装拆卸灵活，所以在家庭、工业、农业、商业上得到了广泛的应用４光导照明技术应用于隧道的可行性４．1国外在隧道照明方面已有成功案例光导照明技术应用于隧道或地下室走廊在国外已有很多成功的案例。

这种光导照明系统基本上都是垂直安装，垂直方向的光导管可穿过结构复杂的地面，把天然光引入地下。

为了输送较大的光通量，这种导光管直径一般都比较大。

如图4、5、6、7。

图7是德国柏林波茨坦广场上使用的光导照明系统，直径约为500mm，管体采用传输效率极高的光导材料制作，可将天然光高效地传输到地下空间，同时该装置也成为广场景观的一部分。

光导管照明系统概论一、系统概述光导管照明系统是一种利用光导原理，将自然光引入室内，实现室内照明的系统。

该系统通过光导管将室外自然光线引入室内，再通过反射、折射等光学原理，将光线均匀地分布在室内空间，为人们提供舒适、健康的光环境。

二、光导管照明原理光导管照明系统主要利用光导管的导光原理，将自然光线引入室内。

光导管是一种由高透光率材料制成的管道，内部设计有反射装置，使得自然光线能够经过多次反射，最后从管道出口均匀地照射到室内。

三、系统组成与部件光导管照明系统主要由以下部件组成：1.光导管：作为系统的核心部件，负责将自然光线引入室内。

2.反射装置：位于光导管内部，负责将自然光线反射到管道出口。

3.控制系统：用于控制光导管的开关、亮度等参数。

4.照明器：安装在室内，负责将经过光导管处理后的光线照射到室内空间。

四、系统优势与特点1.节能环保：利用自然光线，无需消耗电能，减少能源消耗和环境污染。

2.舒适健康：提供舒适、健康的光环境，有助于缓解视觉疲劳和保护眼睛健康。

3.均匀照明：通过光导管的多次反射，实现室内空间的均匀照明。

4.灵活安装：可根据实际需求和场所进行灵活的安装和布局。

五、应用领域与场所光导管照明系统适用于以下领域和场所：1.办公空间：提供舒适、健康的光环境，提高工作效率。

2.教育场所：保护学生视力，提高学习效率。

3.商业空间：营造舒适、美观的购物环境。

4.公共设施：如图书馆、博物馆等公共场所，提供舒适的光环境。

5.住宅空间：改善室内光线条件，提高居住舒适度。

六、设计与安装1.设计：根据实际需求和场所特点，进行光导管照明系统的设计。

设计时需考虑自然光线条件、建筑结构等因素。

2.安装：根据设计图纸进行光导管的安装。

安装过程中需确保光导管的稳定性和密封性，避免漏光和损坏。

同时，还需根据实际需求安装相应的控制系统和照明器。

七、发展趋势与前景随着环保意识的增强和能源消耗的减少，光导管照明系统作为一种节能环保的照明方式，具有广阔的发展前景。

光导管照明原理
光导管照明是利用光导管的传输特性将光线导入需要照明的区域的一种照明方式。

光导管是一种光线传输装置，由高折射率的材料制成，内部完全反射的材料会使光线沿光导管的长度方向传输。

光导管通常包含一个光源，如白炽灯、LED等，将光线从光源中通过反射和全反射的方式传输到需要照明的区域。

光导管照明的原理可以分为三个步骤：
1. 光源发光：光源通过发光，产生光线。

2. 光线入射：光线通过连接光源和光导管的接口部分，进入光导管。

3. 光线传输：光线沿着光导管的内部完全反射并传输到需要照明的区域。

光导管的表面经过特殊处理，可以使光线在传输过程中损失尽量少，并保持高亮度。

光导管照明的优点包括：
1. 灵活性：光导管可以弯曲和扭曲，能够适应不同形状的照明需求，如弯曲、弧形、环形等。

2. 节约空间：光导管可以将光源远离照明区域，光源可以安装在较隐蔽的位置，节省空间。

3. 能源效率：光导管照明可以通过调整光源的亮度和颜色来达到更好的能源效率。

4. 耐用性：光导管具有较长的寿命，使用寿命可以达到几万小时以上。

总的来说，光导管照明原理利用光导管的特性有效地将光线传输到需要照明的区域，提供了一种灵活、高效、节能的照明解决方案。
