光导照明系统的介绍

光导照明系统工程施工工法光导照明系统工程施工工法一、前言随着科技的不断发展，光导照明系统在城市建设、室内装饰和景观亮化等领域得到了广泛应用。

光导照明系统以其高亮度、节能环保、寿命长等优点，在照明行业取得了显著的成果。

本文将详细介绍光导照明系统的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以期为相关领域的实际工程提供参考和指导。

二、工法特点光导照明系统的主要特点包括：灵活性高，适用于各种复杂场景；光源功耗低，节能环保；使用寿命长，维护成本低；光源可控性强，可实现多种照明效果；光导材料透光性好，光线传输效果高等。

三、适应范围光导照明系统适用于各类建筑物、路灯、桥梁、景观亮化等领域。

无论是室内还是室外，光导照明系统都能够发挥良好的照明效果，并且可以根据具体场景的要求进行灵活的设计和调整。

四、工艺原理光导照明系统的工艺原理主要是通过光导材料将高亮度的光源导引到需要照明的位置。

通过全反射和镜面反射等技术，光线可以沿着光导材料的表面传输，从而实现远距离的照明功能。

采取冷光源和恒流供电，使得光源使用寿命更长，能耗更低。

同时，通过光导材料的折射率调控，可以实现不同的照明效果，满足不同场景的需求。

五、施工工艺光导照明系统的施工工艺主要包括以下几个施工阶段：方案设计与选材、制造加工、运输安装、电气接线和光源安装、系统测试与调试、工程验收与维护。

在方案设计与选材阶段，需要根据实际场景进行系统设计，并选择合适的光导材料和光源。

制造加工阶段，需要对光导材料进行切割、抛光和加工，并对光源进行组装和封装。

运输安装阶段，需要将光导材料和光源安装到指定位置，并进行固定。

电气接线和光源安装阶段，需要进行电缆敷设和光源的固定安装。

系统测试与调试阶段，需要对光导照明系统进行功能测试和灯光效果调试。

最后，在工程验收与维护阶段，需要进行系统验收，并制定保养计划，确保光导照明系统的正常运行。

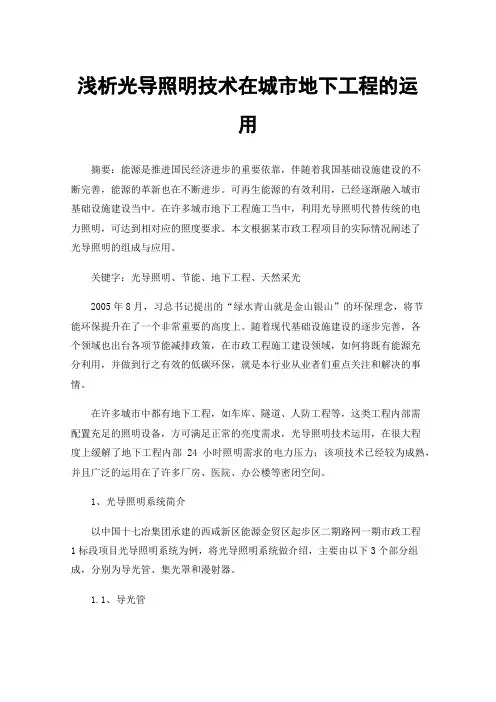

浅析光导照明技术在城市地下工程的运用摘要：能源是推进国民经济进步的重要依靠，伴随着我国基础设施建设的不断完善，能源的革新也在不断进步。

可再生能源的有效利用，已经逐渐融入城市基础设施建设当中。

在许多城市地下工程施工当中，利用光导照明代替传统的电力照明，可达到相对应的照度要求。

本文根据某市政工程项目的实际情况阐述了光导照明的组成与应用。

关键字：光导照明、节能、地下工程、天然采光2005年8月，习总书记提出的“绿水青山就是金山银山”的环保理念，将节能环保提升在了一个非常重要的高度上。

随着现代基础设施建设的逐步完善，各个领域也出台各项节能减排政策，在市政工程施工建设领域，如何将既有能源充分利用，并做到行之有效的低碳环保，就是本行业从业者们重点关注和解决的事情。

在许多城市中都有地下工程，如车库、隧道、人防工程等，这类工程内部需配置充足的照明设备，方可满足正常的亮度需求，光导照明技术运用，在很大程度上缓解了地下工程内部24小时照明需求的电力压力；该项技术已经较为成熟，并且广泛的运用在了许多厂房、医院、办公楼等密闭空间。

1、光导照明系统简介以中国十七冶集团承建的西咸新区能源金贸区起步区二期路网一期市政工程1标段项目光导照明系统为例，将光导照明系统做介绍，主要由以下3个部分组成，分别为导光管、集光罩和漫射器。

1.1、导光管本项目所用导光管主要材质为铝基材增强银，为保证传输效率，管内壁表面镀有五层薄膜，管道厚度不低于0.4mm。

表面管壁材料的反射比达99%以上，现场配置0-90°弯管，根据现场实际情况，调节漫射器角度。

导光管使用寿命可达20年以上。

1.2、集光罩集光罩采用钻晶集光器，同时添加抗紫外线材质的PC材料，该材质具有轻质、高强特性，同时耐冲击、耐老化、透光率高，PC材质厚度不超过3mm，可见光透光率大于85%。

本项目所采用的集光罩具有的抗冲击效果，可抵抗1m高度范围内重物（不超过5kg）坠落给集光罩带来的冲击损伤，同时具备自清洁能力。

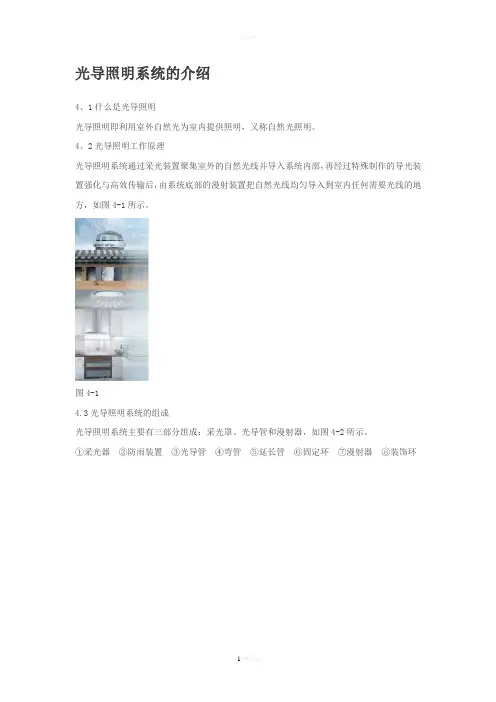

光导照明系统的介绍4、1什么是光导照明光导照明即利用室外自然光为室内提供照明，又称自然光照明。

4、2光导照明工作原理光导照明系统通过采光装置聚集室外的自然光线并导入系统内部，再经过特殊制作的导光装置强化与高效传输后，由系统底部的漫射装置把自然光线均匀导入到室内任何需要光线的地方，如图4-1所示。

图4-14.3光导照明系统的组成光导照明系统主要有三部分组成：采光罩、光导管和漫射器，如图4-2所示。

①采光器②防雨装置③光导管④弯管⑤延长管⑥固定环⑦漫射器⑧装饰环图4-24.4光导照明系统的安装方式，图4-3。

图4-3光导照明系统安装示意图4.5光导照明的应用场所光导照明系统可以应用于各种建筑场所，但现在国内主要应用于大跨度的厂房、场馆、办公、地下空间等采光不好及白天需要照明的场所，都用于单层及顶层建筑。

5、光导照明系统说明光导照明系统的光线传输原理是光线的反射与漫射，其光线的反射（传输）介质是系统内部的光导管（高反射材料），所以对光导管的反射率要求很高（图5-1）。

图5-1材料反射率与系统总反射率的关系曲线图（10次反射）说明：由上图可以看出，系统的效率与反射材料反射率的n次方成正比。

所以光导管的反射率不宜低于95%。

否则利用光导管导光价值不大。

光导照明系统的发光效率还与光导管的直径大小和管道的长短有关，如图5-2和图5-3所示。

说明：上图所示，导光管长度为3米，采光罩透光率为88%，室内漫射器透光率为86%，光导管反射率为95%。

说明：上图所示，导光管直径为0.53米，采光罩透光率为88%，室内漫射器透光率为86%，光导管反射率为95%。

综上所述，光导管直径越大，管道长度越短，系统发光效率越高。

此外，光导管的放置方式和弯转次数也对系统的发光效率有影响，上述光导管为竖直放置光线在水平光导管内反射次数增加，光损加大，系统发光效率降低，所以水平管道传输不宜超过3.0m。

另根据实验，系统每增加一个弯头，其光效降低10-15%，所以光导管弯头不宜超过2个。

光导照明原理
光导照明是一种采用光导纤维传送光能并实现照明的技术。

它利用了光导纤维的高透明性和柔韧性，将光源发出的光能输送到需要照明的区域，实现全方位、均匀的照明效果。

光导照明系统由光源、光导纤维和照明部件组成。

光源是光导照明系统的核心部件，它可以采用LED、氙灯等
光源。

光源发出的光线经过适当的聚光和反射处理后，通过光导纤维传送到各个照明部件。

光导纤维是一种具有高透明性的特殊纤维，它不会因为传送距离的增加而导致能量损失。

光导纤维的材质和结构可以根据具体需求进行选择，确保光能的高效传输。

照明部件是光导照明系统的接收部分，用于将光导纤维传来的光能散射到需要照明的区域。

照明部件可以采用透镜、反射板等组件，将光能进行适当的分散和集中，实现照明效果的优化。

根据照明需求的不同，可以设计出不同形状和尺寸的照明部件。

光导照明的优点主要体现在以下几个方面。

首先，光导纤维可以灵活布置，适应各种复杂形状的空间需求，使照明效果更加均匀。

其次，光导照明系统具有节能高效的特点，能够实现能量的有效利用和损失的降低。

此外，光导照明系统还具备光线控制、色温控制等功能，可以满足不同场景的照明需求。

总之，光导照明以其高效、节能的特点，在建筑照明、汽车照明等领域得到了广泛应用。

通过合理设计和组合，可以实现多种照明效果，为人们提供更加舒适、环保的照明体验。

自然光导光照明技术地球上的能源，除了核能之外，都源于太阳能，太阳能是地球的核心能源，利用太阳能是最有潜力的。

大约4000年前，埃及人就将光束传输和镜面结合将光线反射至金字塔的中心区域。

人们在一天的工作学习之中，至少有60%的时间是在日光灯的照射下渡过的。

而普通日光灯的供电频率为50赫兹，表示发光时每秒亮暗100次，属于低频率的频闪光，会使人眼的调节器官，如睫状肌、瞳孔括约肌等处于紧张的调节状态，导致视觉疲劳，从而加速人眼疲劳，降低工作、学习效率，容易近视。

光导照明将自然光导入室内，光是万物生长之源泉！太阳光系全光谱辐射，显色性100%，自然光下学习，视觉效果好。

试验证明：自然光条件下的视觉对比灵敏度高于人工光5％～20％以上。

同时，可使人的机体内产生维生素等多种营养物质，在心理上和生理上感到舒适愉悦，还能消除室内的霉气、抑制微生物的生长、改善室内环境。

美国科学家Bouchet在1996年提出，仅仅50lux的自然光就可显著减轻那些在地下工作的人们的孤独感。

光导照明技术是古今中外各有志之士不断研究与创新的一项自然采光技术，该照明装置无需常规能源就能提供白天室内照明，减小了由常规能源带来的环境污染。

光源取自室外自然光线，通过特殊的传输与分配后，导入到室内需要光线的地方，得到由自然光带来的特殊照明效果，是一种绿色健康、节能环保的新型照明产品,百分百的绿色照明。

20世纪70年代末期，欧美由于注重节能、健康生活方式，开始将光导照明成熟应用于民用、商用及工业等建筑。

光导照明系统是近十几年国外发展起来的一种新型照明装置，这种装置不同于以往任何灯具，它无需消耗任何能源，可以把日光源所发出的光线进行重新分配，从室外传输到室内的任何需要光线的地方，以得到由自然光带来的特殊照明效果，是利用太阳能和风能的有效的方法。

在国际能源紧张的今天，力、煤炭、石油等不可再生能源频频告急，有效地利用太阳能显就得尤其重要。

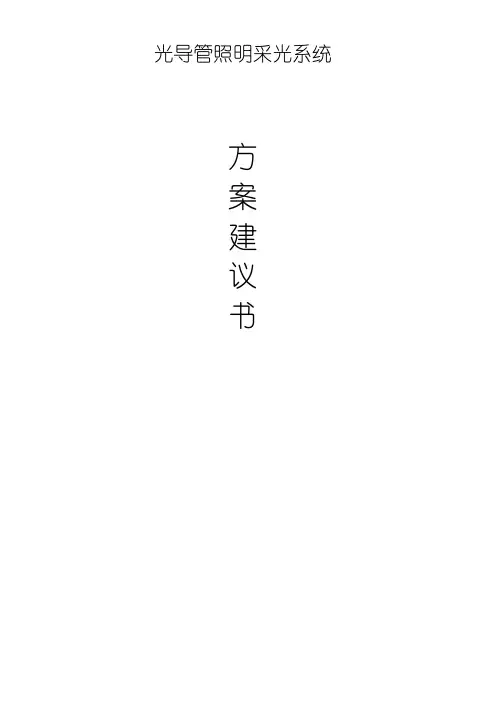

光导管照明采光系统方案建议书、导光管采光系统1.1技术简介导光管采光系统是一种型照明装置，其系统原理是通过采光罩高效采集自然光线导入系统内重安排，再经过特别制作的导光管传输和强化后由系统底部的漫射装置把自然光均匀高效的照耀到任何需要光线的地方，得到由自然光带来的特别照明效果。

1.2技术背景自然光环境是人们长期习惯和宠爱的生活环境。

自然光是最为经济、极为宜人的光源。

利用自然采光能节约能源，保护环境，充分的表达可持续进展的生态设计理念。

自然光在建筑设计中能制造出丰富的空间效果和光影变化，给人立体的感觉、层次的感觉、开敞的感觉以及温顺的感觉。

首先，自然光环境是人们长期习惯和宠爱的生活环境。

各种光源的视觉试验结果说明，在一样照度的条件下，自然光的识别力气优于人工光，有利于人们生活和保护视力。

其次，自然光具有确定的杀菌力，可以预防肺炎和其他疾病，还可以调整人体的生物节奏。

自然光对人的心理状况也有很大影响，采光口是视觉与外界环境沟通的渠道，长期在没有自然光的环境中生活，简洁烦躁、愁闷、懊丧和紧急担忧，严峻的还可能患上幽闭恐惊症。

不仅如此，建筑自然采光还是照明节能的重要手段。

在可持续进展已经成为当今世界主题的时候，建筑中可再生能源的应用也开头受到广泛关注。

利用自然光照明，能够节约照明所消耗的电能和改善室内的生态环境，对降低建筑能耗和建设节约型城市具有格外重要的意义。

1.3设计依据1 、《建筑采光设计标准》(GB 50033-2023) 2、《建筑照明设计标准》(GB 50034-2023)3、《导光管采光系统技术规程》(JGJ/T374-2023)4、《绿色建筑评价标准》(GB/T 50378-2023)5、《公共建筑节能设计标准》(GB/50189-2023)二、绿色方案2.1绿建评分标准绿色建筑的评价应以单栋建筑或建筑群为评价对象。

评价指标体系由节地与室外环境、节能与能源利用、节水与水资源利用、节材与材料资源利用、室内环境质量、施工治理、运营治理7 类指标组3 个等成。

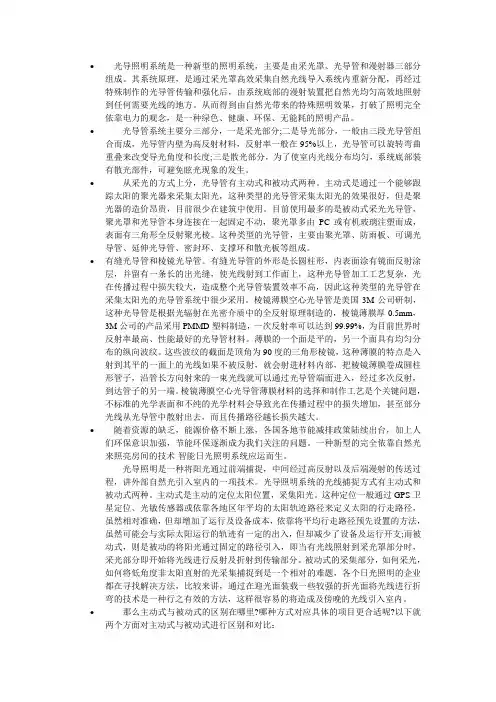

•光导照明系统是一种新型的照明系统，主要是由采光罩、光导管和漫射器三部分组成。

其系统原理，是通过采光罩高效采集自然光线导入系统内重新分配，再经过特殊制作的光导管传输和强化后，由系统底部的漫射装置把自然光均匀高效地照射到任何需要光线的地方。

从而得到由自然光带来的特殊照明效果，打破了照明完全依靠电力的观念，是一种绿色、健康、环保、无能耗的照明产品。

•光导管系统主要分三部分，一是采光部分;二是导光部分，一般由三段光导管组合而成，光导管内壁为高反射材料，反射率一般在95%以上，光导管可以旋转弯曲重叠来改变导光角度和长度;三是散光部分，为了使室内光线分布均匀，系统底部装有散光部件，可避免眩光现象的发生。

•从采光的方式上分，光导管有主动式和被动式两种。

主动式是通过一个能够跟踪太阳的聚光器来采集太阳光，这种类型的光导管采集太阳光的效果很好，但是聚光器的造价昂贵，目前很少在建筑中使用。

目前使用最多的是被动式采光光导管，聚光罩和光导管本身连接在一起固定不动，聚光罩多由PC或有机玻璃注塑而成，表面有三角形全反射聚光棱。

这种类型的光导管，主要由聚光罩、防雨板、可调光导管、延伸光导管、密封环、支撑环和散光板等组成。

•有缝光导管和棱镜光导管。

有缝光导管的外形是长圆柱形，内表面涂有镜面反射涂层，并留有一条长的出光缝，使光线射到工作面上，这种光导管加工工艺复杂，光在传播过程中损失较大，造成整个光导管装置效率不高，因此这种类型的光导管在采集太阳光的光导管系统中很少采用。

棱镜薄膜空心光导管是美国3M公司研制，这种光导管是根据光辐射在光密介质中的全反射原理制造的，棱镜薄膜厚0.5mm，3M公司的产品采用PMMD塑料制造，一次反射率可以达到99.99%，为目前世界时反射率最高、性能最好的光导管材料。

薄膜的一个面是平的，另一个面具有均匀分布的纵向波纹。

这些波纹的截面是顶角为90度的三角形棱镜，这种薄膜的特点是入射到其平的一面上的光线如果不被反射，就会射进材料内部，把棱镜薄膜卷成圆柱形管子，沿管长方向射来的一束光线就可以通过光导管端面进入，经过多次反射，到达管子的另一端。

光导照明系统在建筑工程中的应用栾绍贺摘要：光导照明系统又叫日光照明、自然光照明、管道天窗照明、阳光导入照明和无电照明等。

它是通过室外的采光装置聚集自然光线，并将其导入系统内部，然后经由光导装置强化并高效传输后，由室内的漫射装置将自然光均匀导入任何需要光线的地方，从黎明到黄昏，甚至是阴雨天，该照明系统导入室内的光线仍然十分充足。

光导照明系统与传统的照明系统相比，存在着独特的优点，有着良好的发展前景和广阔的应用领域，是真正节能、环保、绿色的照明方式。

1、引言当今社会节能和保护环境已成为世界各地普遍关注的问题，并直接关系到社会的持续发展。

如今全球能源日益紧张，如何减少不必要的能源浪费是国家研究的一个重要课题。

目前国家大部分都在使用人工照明，照明用电的迅速增加，不但要增加大量的电力投资，牵制国民经济的发展，而且还会产生大量污染。

为了珍惜利用地球有限的能源资源，保护环境，因此自然采光定为绿色照明的重要一项。

人们通过研发光导照明系统，可以使太阳光所产生的自然照明为室内用户带来众多的利益，采集太阳光的光导管照明系统能够把白天的太阳光有效地传递到室内阴暗的房间或者不适宜采用电光源的易燃易爆房间或建筑，更有效地减少了电能的消耗，保证了绿色节能的标准。

本工程将把此系统利用在地下车库，下面将依据本工程所使用的光导照明系统做如下综述。

2、本工程光导照明系统的原理与结构2.1系统的工作原理光导照明系统是通过室外的采光装置聚集自然光线，并将其导入系统内部，然后经由光导装置强化并高效传输后，由室内的漫射装置将自然光均匀导入任何需要光线的地方，从黎明到黄昏，甚至是阴雨天，该照明系统导入室内的光线仍然十分充足。

主要应用于单层建筑，多层建筑的顶层或者是地下室，建筑的阴面等等。

其中包括大型的体育场馆和公共建筑、厂房、车间、别墅、地下车库、隧道、油站、易燃易爆场所以及无电力供应场所。

2.2光导照明系统的结构组成本工程光导照明系统主要由四部分组成：采光罩、光导管、漫射器和防雨装置。

光导管照明系统概述光导管照明系统是一种通过光导管将光线传输到需要照明的地方的照明系统。

与传统的电线照明系统不同，光导管照明系统无需电线连接，可以节省能源消耗和成本支出。

该系统由光源、光导管和控制器三部分组成。

光源光源是光导管照明系统的核心。

光源通常使用LED灯和氙气灯作为光的发射源。

LED灯具有耐用性高、光效高、寿命长等优点，因此在光导管照明系统中广泛应用。

氙气灯因亮度高、色彩还原度好等特点，被用于比较高要求的场合。

光源的选择应根据照明需求、环境等因素综合考虑，确保照明效果达到最佳。

光导管光导管是将光线从光源传输到被照明地方的媒介，由于这种光线传输方式不需要电线，所以灵活性高、使用方便。

光导管一般包含纤维芯、包层、护套等部分，不同材质的光导管具有不同的特点，如耐热、耐寒、柔韧等。

光导管的选择应根据使用环境和要求，进行综合考虑并选用合适的光导管材质。

控制器光导管照明系统的控制器通常包含光源供电和光导管照明调节两部分。

光源供电通常使用开关电源或直流电源，可以根据实际需要进行选择。

光导管照明调节功能包括亮度调节和色彩调节，以满足不同场景和需求。

应用光导管照明系统可以应用于以下场景：1.建筑物外立面照明：光导管照明系统可以通过纤维光导管将光线传输到建筑物外墙壁，创造出美丽的夜景。

2.景观照明：光导管照明系统可以通过纤维光导管将光线传输到公园、广场等开放场所的景观设施上，增强景观效果。

3.照明装饰：光导管照明系统可用于商业街、酒店等场所的室内照明装饰，创造出独具特色的照明效果。

优点相比传统的电线照明系统，光导管照明系统具有以下优点：1.灵活性高，安装方便。

2.节省能源、降低成本。

3.色彩还原度高，保证照明质量。

4.维护成本低，使用寿命长。

光导管照明系统是一种新型照明系统，其独有的光线传输方式不仅可以方便的实现照明效果，同时可以省去大量的电线和安装成本。

传统的电线照明系统中常有影响照明质量的电线损耗、发热等问题，光导管照明系统解决了这些问题，提高了照明效果和使用寿命。

浅谈导光管式光导照明系统施工作者：韩宇来源：《科学与财富》2017年第32期摘要：随着社会经济不断发展，人们对居住环境要求逐渐提升，要求使用效果更好的照明系统。

为减少环境污染，实现照明系统应用的节能环保，导光管式照明系统在建筑施工中得到广泛应用。

但在实际应用过程中始终存在一些问题，影响了其照明效果，需要严格规范施工操作，以提升施工质量。

本文将对导光管式系统施工主要内容进行分析，探讨其应用中的优缺点，以供参考。

关键词：导光管式光导照明系统；施工工艺；注意事项室内采光是建筑中重要环节，度人们生活质量水平有极大影响，因此需要重视室内照明系统的设计与安装。

导光管式为现阶段常用照明系统，主要利用自然光满足室内照明需求，其照明效果好、运行成本低，施工操作简便，且具有较好环保节能效果，符合我国可持续发展理念，因此在建筑施工中得到广泛应用。

导光管式系统的施工质量影响着其应用后的照明效果，且对系统运行安全有较大影响，因此需要对其施工工艺进行深入分析，完善施工技术，促进施工质量提升，从而为照明系统的安全稳定运行提供保障。

1 导光管式光导照明系统概述在目前的室内照明系统安装中，应用较为广泛的照明系统就是导光管式光导照明系统，该系统的主要应用原理就是利用室外的自然光线，透过相应的采光罩，使用其内部所具有的聚光器来进行光线的集合，并且再由光导管所具备的高反射性能，来对光线进行传输，将所聚集的光线传送到相应的室内漫射装置中，利用漫射装置来将自然光线进行均匀的发散，从而起到照明的效果。

2 导光管式应用的优势与缺点2.1 优势与其他类型照明系统相比，导光管式系统更加绿色环保，能够有效降低能耗，减少对环境的污染排放。

施工成本低、操作简便；其防水性能较好，顶罩的自清洁能力使其后续维护清理便利；保温隔热效果好，具有较长使用寿命。

当应用本系统后日间不再需要进行电气照明，因此能够降低照明成本，在施工中基本使用可循环材料进行制作施工，其环保节能效果好。
