下载文档原格式
一文看懂回复和再结晶回复和再结晶一、冷变形金属在加热时的组织与性能变化金属和合金经塑性变形后，由于空位、位错等结构缺陷密度的增加，以及畸变能（晶体缺陷所储存的能量）的升高将使其处于热力学不稳定的高自由能状态，具有自发恢复到变形前低自由能状态的趋势，但在室温下，因温度低，原子活动能力小，恢复很慢，一旦受热，温度较高时，原子扩散能力提高，组织、性能会发生一系列变化。
这一变化过程随加热温度的升高可表现为三个阶段：回复：指新的无畸变晶粒出现之前所产生的亚结构和性能变化的阶段。
在此阶段，组织：由于不发生大角度晶界的迁移，晶粒的形状和大小与变形态相同，仍为纤维状或扁平状。
性能：强度与硬度变化很小，内应力、电阻明显下降。
（回复是指冷塑性变形的金属在（较低温度下进行）加热时，在光学显微组织发生改变前（即在再结晶晶粒形成前）所产生的某些亚结构和性能的变化过程。
）再结晶：指出现无畸变的等轴新晶粒逐步取代变形晶粒的过程。
在此阶段，组织：首先在畸变度大的区域产生新的无畸变晶粒的核心，然后逐渐消耗周围的变形基体而长大，直到变形组织完全改组为新的、无畸变的细等轴晶粒为止。
性能：强度与硬度明显下降，塑性提高，消除了加工硬化，使性能恢复到变形前的程度。
晶粒长大：指再结晶结束之后晶粒的继续长大。
在此阶段，在晶界表面能的驱动下，新晶粒相互吞食而长大，最后得到较稳定尺寸的晶粒。
显微组织的变化：回复阶段：显微组织仍为纤维状，无可见变化。
再结晶阶段：变形晶粒通过形核长大，逐渐转变为新的无畸变的等轴晶粒晶粒长大阶段：晶界移动，晶粒粗化，达到相对稳定的形状和尺寸。
性能变化：回复阶段：强度、硬度略有下降，塑性略有提高；密度变化不大，电阻明显下降。
再结晶阶段：强度、硬度明显下降，塑性明显提高；密度急剧升高。
晶粒长大阶段：强度、硬度继续下降，塑性继续提高；粗化严重时下降。
二、回复1. 回复动力学上图同一变形程度的多晶体铁在不同温度退火时，屈服强度的回复动力学曲线特点：（1）没有孕育期；（2）在一定温度下，初期的回复速率很大，随后即逐渐变慢，直至趋近于零；（3）每一温度的恢复程度有一极限值，退火温度越高，这个极限值也越高，而达到此一极限值所需的时间则越短；（4）预变形量越大，起始的回复速率也越快，晶粒尺寸减小也有利于回复过程的加快。
【材料科学基础】必考知识点第⼋章2020届材料科学基础期末必考知识点总结第⼋章回复与再结晶第⼀节冷变形⾦属在加热时的组织与性能变化⼀回复与再结晶回复：冷变形⾦属在低温加热时，其显微组织⽆可见变化，但其物理、⼒学性能却部分恢复到冷变形以前的过程。
再结晶：冷变形⾦属被加热到适当温度时，在变形组织内部新的⽆畸变的等轴晶粒逐渐取代变形晶粒，⽽使形变强化效应完全消除的过程。
⼆显微组织变化（⽰意图）回复阶段：显微组织仍为纤维状，⽆可见变化；再结晶阶段：变形晶粒通过形核长⼤，逐渐转变为新的⽆畸变的等轴晶粒。
晶粒长⼤阶段：晶界移动、晶粒粗化，达到相对稳定的形状和尺⼨。
三性能变化1 ⼒学性能（⽰意图）回复阶段：强度、硬度略有下降，塑性略有提⾼。
再结晶阶段：强度、硬度明显下降，塑性明显提⾼。
晶粒长⼤阶段：强度、硬度继续下降，塑性继续提⾼，粗化严重时下降。
2 物理性能密度：在回复阶段变化不⼤，在再结晶阶段急剧升⾼；电阻：电阻在回复阶段可明显下降。
四储存能变化（⽰意图）1 储存能：存在于冷变形⾦属内部的⼀⼩部分（～10％）变形功。
弹性应变能（3～12％）2 存在形式位错（80～90％）点缺陷是回复与再结晶的驱动⼒3储存能的释放：原⼦活动能⼒提⾼，迁移⾄平衡位置，储存能得以释放。
五内应⼒变化回复阶段：⼤部分或全部消除第⼀类内应⼒，部分消除第⼆、三类内应⼒；再结晶阶段：内应⼒可完全消除。
第⼆节回复⼀回复动⼒学（⽰意图）1 加⼯硬化残留率与退⽕温度和时间的关系ln(x0/x)=c0t exp(-Q/RT)x0 –原始加⼯硬化残留率；x－退⽕时加⼯硬化残留率；c0－⽐例常数；t－加热时间；T－加热温度。
2 动⼒学曲线特点（1）没有孕育期；（2）开始变化快，随后变慢；（3）长时间处理后，性能趋于⼀平衡值。
⼆回复机理移⾄晶界、位错处1 低温回复：点缺陷运动空位＋间隙原⼦缺陷密度降低（0.1~0.2Tm）空位聚集（空位群、对）异号位错相遇⽽抵销2 中温回复：位错滑移位错缠结重新排列位错密度降低（0.2~0.3Tm）亚晶粒长⼤3 ⾼温回复：位错攀移（＋滑移）位错垂直排列（亚晶界）多边化（亚（0.3~0.5Tm）晶粒）弹性畸变能降低。

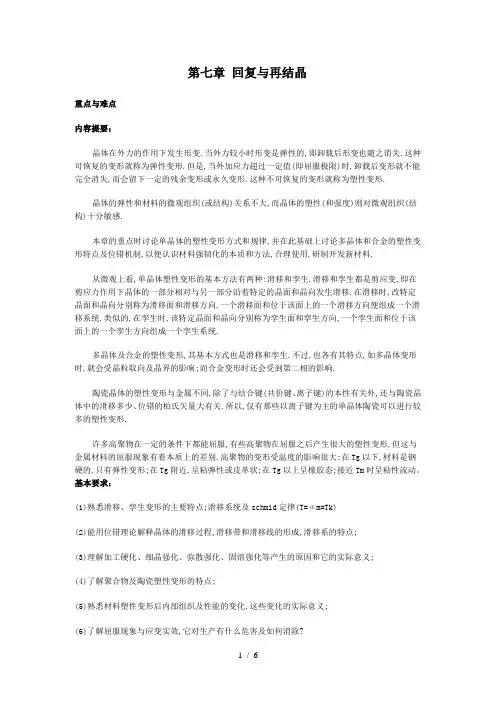

第七章回复与再结晶重点与难点内容提要：晶体在外力的作用下发生形变.当外力较小时形变是弹性的,即卸载后形变也随之消失.这种可恢复的变形就称为弹性变形.但是,当外加应力超过一定值(即屈服极限)时,卸载后变形就不能完全消失,而会留下一定的残余变形或永久变形.这种不可恢复的变形就称为塑性变形.晶体的弹性和材料的微观组织(或结构)关系不大,而晶体的塑性(和强度)则对微观组织(结构)十分敏感.本章的重点时讨论单晶体的塑性变形方式和规律,并在此基础上讨论多晶体和合金的塑性变形特点及位错机制,以便认识材料强韧化的本质和方法,合理使用,研制开发新材料.从微观上看,单晶体塑性变形的基本方法有两种:滑移和孪生.滑移和孪生都是剪应变,即在剪应力作用下晶体的一部分相对与另一部分沿着特定的晶面和晶向发生滑移.在滑移时,改特定晶面和晶向分别称为滑移面和滑移方向,一个滑移面和位于该面上的一个滑移方向便组成一个滑移系统.类似的,在孪生时,该特定晶面和晶向分别称为孪生面和孪生方向,一个孪生面和位于该面上的一个孪生方向组成一个孪生系统.多晶体及合金的塑性变形,其基本方式也是滑移和孪生.不过,也各有其特点,如多晶体变形时,就会受晶粒取向及晶界的影响;而合金变形时还会受到第二相的影响.陶瓷晶体的塑性变形与金属不同.除了与结合键(共价键、离子键)的本性有关外,还与陶瓷晶体中的滑移多少、位错的柏氏矢量大有关.所以,仅有那些以离子键为主的单晶体陶瓷可以进行较多的塑性变形.许多高聚物在一定的条件下都能屈服,有些高聚物在屈服之后产生很大的塑性变形,但这与金属材料的屈服现象有着本质上的差别.高聚物的变形受温度的影响很大:在Tg以下,材料是钢硬的,只有弹性变形;在Tg附近,呈粘弹性或皮革状;在Tg以上呈橡胶态;接近Tm时呈粘性流动。
基本要求：(1)熟悉滑移、孪生变形的主要特点;滑移系统及schmid定律(T=σm=Tk)(2)能用位错理论解释晶体的滑移过程,滑移带和滑移线的形成,滑移系的特点;(3)理解加工硬化、细晶强化、弥散强化、固溶强化等产生的原因和它的实际意义;(4)了解聚合物及陶瓷塑性变形的特点;(5)熟悉材料塑性变形后内部组织及性能的变化,这些变化的实际意义;(6)了解屈服现象与应变实效,它对生产有什么危害及如何消除?(7)熟悉下列概念及术语:滑移、滑移线、滑移带、滑移系、滑移面、滑移方向、临界分切应力、多滑移;孪生、孪晶、孪晶面、孪生方向;取向因子、屈服现象、吕德斯带、应变时效、柯氏气团;固溶强化、有序强化、细晶强化、弥散强化、第二相强化;纤维组织、胞状亚结构、位错网络、加工硬化、择优取向、变形织构、内应力.回复、再结晶与晶粒长大是冷变形金属加热过程中经历的基本过程。

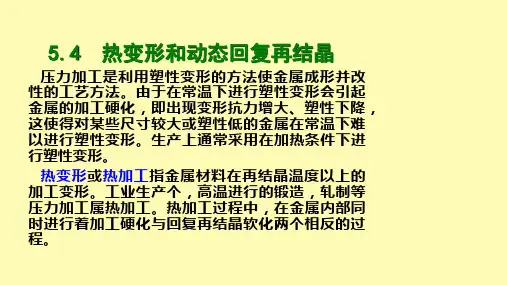

２００７年２６卷第１２期稀有金属快报对于α＋β及亚稳β钛合金，传统的轧制或锻造等热变形加工通常在α＋β两相区和β单相区进行，在热变形过程中发生动态回复和动态再结晶。
对β和α＋β相区热变形组织的研究表明，变形早期动态回复形成的β亚晶界（小角度晶界），在进一步变形后变成大角度晶界。
经过连续动态再结晶，晶界结构发生变化。
但钛合金热变形过程中动态回复组织需要根据动态再结晶机制进行检验。
研究所用合金为Ｔｉ－１５Ｖ－３Ｃｒ－３Ｓｎ－３Ａｌ（Ｔｉ－１５－３），Ｔｉ－１０Ｖ－２Ｆｅ－３Ａｌ（Ｔｉ－１０２３）和Ｔｉ－６Ａｌ－４Ｖ（Ｔｉ－６４），其相变点分别为７５０，７８０，１０００℃。
经６０％冷轧变形后，Ｔｉ－１５－３和Ｔｉ－１０２３合金分别在９００℃和８５０℃进行１ｈ的固溶处理，获得平均晶粒尺寸分别为１２６，１４１μｍ的等轴β晶；Ｔｉ－６４合金在１０５０℃固溶处理０．５ｈ，β晶粒尺寸为３８４μｍ，然后炉冷或空冷得到片层α＋β组织、水淬得到马氏体组织。
所有试样在β相区或α＋β相区不同温度下保温０．５ｈ，随后进行５５％和７５％变形量的压缩试验，应变速率在４．２×１０－１ｓ－１和４．２×１０－１ｓ－１之间。
压缩后，试样直接水淬。
经７５０℃和８００℃保温后，Ｔｉ－１５－３合金的组织为等轴β晶，Ｔｉ－１０２３合金则有少量α相沿β晶界析出；６８０℃保温后，Ｔｉ－１０２３合金除晶界有α相外，β晶内还有细小的板条状α相。
在８００℃，初始应变速率为４．２×１０－３ｓ－１，经５５％压缩变形后，Ｔｉ－１５－３合金中原始的β晶沿垂直于压缩轴向拉长，晶内出现许多小角度晶界，β晶界变成波纹状，说明在这种变形条件下，主要是动态回复。
另外，还可看到沿原始β晶界形成了一些新的等轴β晶以及亚晶。
β晶是由连续动态再结晶形成的，再结晶β晶的体积分数随变形温度升高或应变速率的降低而增加。
在７５０℃，初始应变速率为４．２×１０－５ｓ－１，经５５％压缩变形后，Ｔｉ－１０２３试样的组织中虽能看到某些波纹状晶界，但拉长的原始β晶已表现出完全回复的形貌，只是很难看到等轴晶。
