交流变频和直流变频的区别

直流电机与交流电机的区别电动机的作用是将电能转换为机械能。

电动机分为交流电动机和直流电动机两大类。

(一) 交流电动机及其控制交流电动机分为异步电动机和同步电动机两类。

异步电动机按照定子相数的不同分为单项异步电动机、两相异步电动机和三相异步电动机。

三相异步电动机结构简单，运行可靠，成本低廉等优点，广泛应用于工农业生产中。

1. 三相异步电动机的基本结构三相异步电动机的构造也分为两部分：定子与转子。

（1）定子：定子是电动机固定部分，作用是用来产生旋转磁场。

它主要由定子铁心、定子绕组和机座组成。

（2）转子：转子是重点掌握的部分，转子有两种，鼠笼式与绕线式。

掌握他们各自的特点与区别。

鼠笼式用于中小功率（100K以下）的电动机，他的结构简单，工作可靠，使用维护方便。

绕线式可以改善启动性能和调节转速，定子与转子之间的气隙大小，会影响电动机的性能，一般气隙厚度为之间。

掌握定子绕组的接线方法。

2. 三相异步电动机的工作原理掌握公式n1=60f/P、S=(n1-n)/n1、n=(1-S)60f/P，同时明白它们的意义（很重要），要能够灵活运用这些公式，进行计算。

同时记住：通常电动机在额定负载下的转差率SN约为。

书上的例题要重点掌握。

3. 三相异步电动机铭牌上的数据（1）型号：掌握书上的例子。

（2）额定值：一般了解，掌握额定频率和额定转速，我国的频率为50赫兹。

（3）连接方法：有Y型和角型。

（4）绝缘等级和温升：掌握允许温升的定义。

（5）工作方式：一般了解。

4. 三相异步电动机的机械特性掌握额定转矩、最大转矩与启动转矩的关系。

书上的公式要掌握并能灵活运用进行计算。

同时记住以下内容：（1）在等速转动时，电动机的转矩必须和阻转矩相平衡。

（2）当负载转矩增大时，最初瞬间电动机的转矩T（3）一般三相异步电动机的过载系数是.（4）电动机刚启动时n=0,s=1.5. 三相异步电动机的起动（1）直接起动启动时转差率为1，转子中感应电动势很大，转子电流也很大。

交流变频多联机和直流变频多联机的原理交流变频多联机和直流变频多联机的原理交流变频多联机和直流变频多联机的原理常规空调的制冷能力随着室外温度的上升而下降，而房间热负荷随室外温度上升而上升，这样，在室外温度较高，本需要空调向房间输出更大冷量时，常规空调往往制冷量不足，影响舒适性;而在室外温度较低时，本需要空调向房间输出较小冷量，常规空调往往制冷量过盛交流变频多联机和直流变频多联机的原理变频空调的控制特点（一级）适应负荷的能力（二级）常规空调的制冷能力随着室外温度的上升而下降，而房间热负荷随室外温度上升而上升，这样，在室外温度较高，本需要空调向房间输出更大冷量时，常规空调往往制冷量不足，影响舒适性;而在室外温度较低时，本需要空调向房间输出较小冷量，常规空调往往制冷量过盛，白白浪费电力。

而变频空调通过压缩机转速的变化，可以实现制冷量随室外温度的上升而上升，下降而下降，这样就实现了制冷量与房间热负荷的自动匹配，改善了舒适性，也节省了电力。

变频空调调节制冷量的原理：•定工况下，制冷量与制冷剂质量流量成正比，即Q=q.m式中：Q-制冷量q—制冷剂单位质量制冷量m-制冷剂质量流量一定工况下，制冷剂质量流量与压缩机转速成正比例函数关系，即m=f（N）式中：f-制冷剂质量流量与压缩机转速的函数关系，不同结构的压缩机此关系式不同N-压缩机转速综合上两式，就可以通过调节压缩机转速实现空调制冷量的调节，这正是直流或交流变频空调变频能量调节的原理。

.温度调节方法（二级）以制冷状态为例，达到设定温度压机停，室内温度高于设定温度1度，压缩机重新开启。

变频空调的温度调节方法，室温每降低0.5度，运转频率就降低一档，相反，室温每升高0.5度，运转频率就升高一档，即室温越高，运转频率越大，以便空调快速制冷，室温越接近设定温度，运转频率就越小，提供的制冷量也越小，以维持室温在设定温度附近，温度波动小。

启动、运转性能（二级）常规空调以定频启动、定速运转。

直流变频空调基本原理及结构直流变频空调其关键在于采用了无刷直流电机作为压缩机，其控制电路与交流变频控制器基本一样。

（1）直流变频空调的基本原理•直流变频概念我们把采用无刷直流电机作为压缩机的空调器称为“直流变频空调”从概念上来说是不确切的，因为我们都知道直流电是没有频率的，也就谈不上变频，但人们已经形成了习惯，对于采用无刷直流压缩机的空调器就称之为直流变频空调。

•无刷直流电机无刷直流电机与普通的交流电机或有刷直流电机的最大区别在于其转子是由稀土材料的永久磁钢构成，定子采用整距集中绕组，简单地说来，就是把普通直流电机由永久磁铁组成的定子变成转子，把普通直流电机需要换向器和电刷提供电源的线圈绕组转子变成定子。

这样，就可以省掉普通直流电机所必须的电刷，而且其调速性能与普通的直流电动机相似，所以把这种电机称为无刷直流电机。

无刷直流电机既克服了传统的直流电机的一些缺陷，如电磁干扰、噪声、火花可靠性差、寿命短，又具有交流电机所不具有的一些优点，如运行效率高、调速性能好、无涡流损失。

所以，直流变频空调相对与交流变频空调而言，具有更大的节能优势。

•转子位置检测由于无刷直流电机在运行时，必须实时检测出永磁转子的位置，从而进行相应的驱动控制，以驱动电机换相，才能保证电机平稳地运行。

实现无刷直流电机位置检测通常有两种方法，一是利用电机内部的位置传感器（通常为霍尔元件）提供的信号；二是检测出无刷直流电机相电压，利用相电压的采样信号进行运算后得出。

在无刷直流电动机中总有两相线圈通电，一相不通电。

一般无法对通电线圈测出感应电压，因此通常以剩余的一相作为转子位置检测信号用线，捕捉到感应电压，通过专门设计的电子回路转换，反过来控制给定子线圈施加方波电压；由于后一种方法省掉了位置传感器，所以直流变频空调压缩机都采用后一种方法进行电机换相。

•直流变频空调与交流变频空调的电控区别交流变频空调的变频模块按照SPWM调制方法，通过三极管的通断，给压缩机三相线圈同时通电，压缩机为一三相交流压机。

交流变频和直流变频的区别文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）交流变频和直流变频的区别由于现在很多厂家都打出直流变频空调，但在直流电里是没有频率的，那他们有什么区别: 1：交流变频:实际上是一个三相交流电机,通过改变频率来改变转速，供电频率高，压缩机转速快，空调器制冷（热）量就大；而当供电频率较低时，空调器制冷（热）量就小。

2：直流变频:是在压机三端中每2端轮流通上直流电(+??-)即在某时刻:V:+U:-W:则为检测线,好为下次通"+"电端做判断,所以压机始终只有两相是有电的,其通过改变输出直流电压来改变转速，工作频率范围比交流变频的广。

直流变速采用直流电机，交流变频使用交流电机。

直流电机只有一个线圈耗电，而交流变频有两个线圈耗电,所以直流变速相对交流变频更加节能省电。

结论：直流变速空调运行更稳定，更高效3：定频空调的压缩机转速本不变，它不能大幅度地调节制冷量，而是通过频繁开启关闭压缩机的方式来调节房间温度高低。

变频空调可在短时间内达到设定温度，然后空调比较低的频率运转，就可以维持室内设定温度，这保证了空调的均匀制冷，避免了室温剧烈变化所引起的不适感。

变频空调启动时电压较小，可在低电压和低温度条件下启动4、180度矢量变频技术即无位置传感器三相矢量变频技术。

5、直流变转速空调系统电控框图直流变频空调器的工作原理!1:综述电源220V交流电压经转换器变换为直流。

逆变器主要功能为实现换向，把直流电压转换成任意频率的有效值相当于三相交流电的脉冲电压信号;其最常见的结构形式是六个半导体开关元件组成的三相桥式电路(大功率模块)。

逆变器的负荷为压缩机中的异步电动机，变频空调器按照负荷是交流变频压缩机还是直流变频压缩机而分为交流变频与直流变频两大类。

交流变频中逆变器的输出电压方式一般采用是不等宽度PWM调制方式，而直流变频中逆变器的输出电压方式一般采用是等宽度PWM调制方式。

变频空调的工作原理不论是美的的全直流变频空调还是格力的1赫兹变频空调或者是海尔的节能变频空调，总之空调行业内的几大巨头都在主推变频空调，越来越多的数据都已经表明，变频空调已然成为主流首选了。

今天群坛空调网小编来给大家讲讲变频空调什么是变频空调许多消费者在选购空调时往往不明白变频空调和定频空调之间有何差异，尤其是变频空调作为一种新兴的空调技术，变频空调的工作原理及优势是许多人重点关注的话题。

变频空调分为直流变频空调与交流变频空调两种。

是指在普通空调的基础上选用了变频专用压缩机，增加了变频控制系统。

它的基本结构和制冷原理和普通空调完全相同。

变频空调的主机是自动进行无级变速的，可以根据房间情况自动提供所需的冷（热）量；当室内温度达到期望值后，空凋主机则以能够准确保持这一温度的恒定速度运转，实现“不停机运转”，从而保证环境温度的稳定。

变频空调的工作原理表征气体状态参数的三个物理量：温度/压力/比体积1.温度：摄氏温标℃华氏温标℉热力学温标K 换算关系：华氏=9/5 t+32 k=273.15+t2.压力：Pa 1Pa=1N/M2 1MPa=106 Pa=10kgf/cm2 P= Pb+ Pg （大气压Pb ；表压力Pg ）3.比体积：V= v/m3 （单位质量的物质所占体积）4.焓：物质所含内能与物质所作推挤功之和，是计算空调换热的常用物理量。

空调制冷剂在一个循环系统中，通常包含着温度、压力，以及体积的变换，通过计算这些变化量，可以得出空调的制冷能力供电频率高，压缩机转速快，空调制冷（热）量就大；而当供电频率较低时，空调制冷（热）量就小，这就是所谓“变频”的原理。

变频空调中都装有变频器，这个变频控制器是如何工作的呢？国内规定的电压220V，频率50Hz 的电流经整流滤波后得到310V 左右的直流电，此直流电经过逆变后，就可以得到用以控制压缩机运转的变频电源，这就能将50 赫兹的电网频率转变为30-130 赫兹。

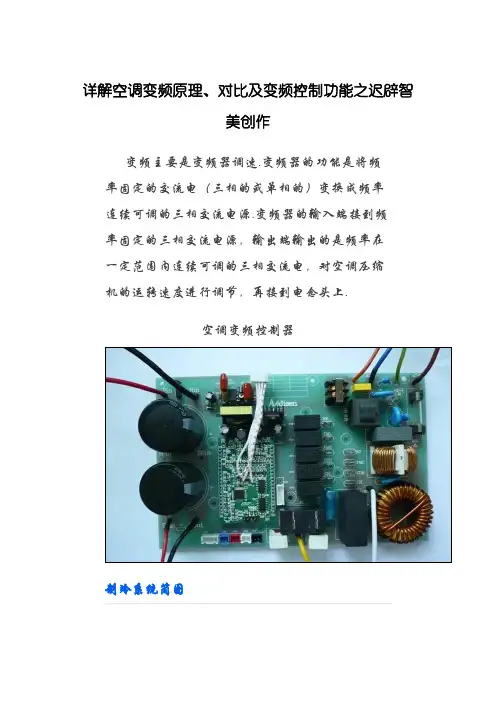

详解空调变频原理、对比及变频控制功能之迟辟智美创作变频主要是变频器调速.变频器的功能是将频率固定的交流电（三相的或单相的）变换成频率连续可调的三相交流电源.变频器的输入端接到频率固定的三相交流电源，输出端输出的是频率在一定范围内连续可调的三相交流电，对空调压缩机的运转速度进行调节，再接到电念头上.空调变频控制器制冷系统简图惯例空调的制冷能力随着室外温度的上升而下降，而房间热负荷随室外温度上升而上升，这样，在室外温度较高，本需要空调向房间输出更年夜冷量时，惯例空调往往制冷量缺乏，影响舒适性；而在室外温度较低时，本需要空调向房间输出较小冷量，惯例空调往往制冷量过盛，白白浪费电力.而变频空调通过压缩机转速的变动，可以实现制冷量随室外温度的上升而上升，下降而下降，这样就实现了制冷量与房间热负荷的自动匹配，改善了舒适性，也节省了电力.温度调节方法以制冷状态为例，图3暗示的为惯例空调的温度调节方法，其中T为室内温度，Ts为设定温度，到达设定温度压机停，室内温度高于设定温度一定水平时，压缩机重新开启.图4为变频空调的温度调节方法，室温每降低一定水平，运转频率就降低一档，相反，室温每升高一定水平，运转频率就升高一档，即室温越高，运转频率越年夜，以便空调快速制冷，室温越接近设定温度，运转频率就越小，提供的制冷量也越小，以维持室温在设定温度附近，温度摆荡小.变频器与空调系统的匹配基础知识压缩机压缩机按其工作方式的分歧，可以分为一般分为旋转式，往复式和涡旋式压缩机.分歧的压缩机工作原理都是一样的，即利用内部机容积的改变来实现制冷剂气体的压缩过程.而旋转式压缩机也成转子式，具有无吸气阀，吸气管直通压缩室，向上排气等一系列特点，所以具有气流阻力小，机械损失少，吸过热高等优点，所以在空调器上获得广泛应用.变频压缩机一般都是单转子、双转子或涡旋压缩机.制冷剂经常使用制冷剂：R22 ：二氟一氯甲烷R407C：R32/125/134a(23/25/52)R410A：R32/R125（50/50）ODP:一千克化合物释放到年夜气中损耗臭氧层的水平，规定CFC-11的ODP值为1GWP：全球变暖潜能值，规定的GWP值为1R410A与R22空调器匹配参数的分歧：额定制冷匹配R22R410A 吸气温度℃10～1216～18排气温度℃8575吸气绝对压力Kg/cm25～68～10排气绝对压力Kg/cm218～2026～29额定制热匹配R22R410A 吸气温度℃1～25～6排气温度℃8070吸气绝对压力Kg/cm24～57～9排气绝对压力Kg/cm219～2127～30由于R410A系统压力高容易造成系统冷媒泄漏，因此在配试时如果发生可能是以下几处泄漏：（可查询南社百科相关课件）变频空调系统组成：·控制系统与感测装置·室内热交换器及风扇机电·室外热交换器及风扇机电·电源与变频器·变频压缩机（含驱动马达）·制冷剂回路与回路控制装置名词解释：动，从而可以调节制冷制热量.约定俗成的说法，压缩机转子为稀土资料的永磁体，控制方式采纳交－直－交闭环控制.效率损失较年夜，控制采纳交－直－交开环控制.变频结构系统图惯例空调在电压低于180V左右时，压缩机就不能启动，而变频空调在电压很低时，降频启动，降低启动时的负荷，启动电压可低至150V以下.惯例空调压缩机转速恒定，0°C以下压缩机功率很低，实际上没有什么制热效果；变频空调高温下以高频运转，制热量是惯例空调的3、4倍.众所周知，我们日常的生活用电和工业用电使用的都是恒压、恒频的交流电源，定频空调所采纳的就是这种交流电源.可是变频调速就纷歧样了，它需要的是频率、电压都可改变的交流电源，频率范围一般控制在10～150Hz的范围内.变频控制器可以均匀地改变电源频率，因而能够平滑地改变压缩机机电的转速，由于它兼有调压和调频两种功能，所以在各种电念头调速系统中效率最高，性能最好.变频电路一般可以分为间接变频和直接变频两类.间接变频电路的特点是将工频交流电源通过整流器转化为直流电，然后再经过逆变器将直流变换成可变频率的交流电，因此又称为有中间直流环节的变频电路.直接变频电路则是将工频交流电一次性转酿成可控频率的交流电，没有中间直流环节.我们变频空调的控制系统采纳的是间接变频的方式.交流变频与直流变频的区别交流变频系统的工作原理是把工频交流电转换为直流电，并把它送到IPM模块中，然后通过MCU进行控制，由IPM模块将直流电二次转化成频率可以控制的交流电输出给压缩机，从而使压缩机到达转速受控的效果.交流变频空调采纳的压缩机机电是三相异步感应机电，其控制方式是根据机电的V/F曲线随频率自动调整输出电压的年夜小，是一种开环控制，其控制的精度比力低.直流调速系统在电路结构上与交流变频系统比力相近，同样具有把工频交流电转换为直流电的整流环节和把直流电二次转化成交流电的逆变环节.它们之间的区别一方面是采纳的机电分歧，直流调速系统采纳的是永磁同步机电，分歧于交流变频系统所采纳的三相异步感应机电，从机电的角度来说效率更高；另一方面直流调速系统具有位置检测环节，通过对压缩机转子的位置进行检测来实现对压缩机机电的闭环控制，相比力交流变频系统的开环控制来说，控制的精度更高，其效率也更高.120°方波直流变频与180°正弦波变频直流变频技术主要有两种：一种是方波直流变频技术，也就是120°变频技术，另一种是正弦波直流变频技术，也就是180°变频技术.两种直流变频技术适用于分歧的压缩机机电，一般来说，反电势为方波的压缩机机电就适合用方波直流变频技术来驱动，而反电势为正弦波的压缩机机电就适合用正弦波直流变频技术来驱动.总的来说，正弦波直流变频技术的控制精度更高，可以使压缩机机电的运转效率更高，因此采纳正弦波技术的变频空调在同样条件下可以获得更高的能效比.可是这种技术的运算量很年夜，对控制芯片的要求比力高.针对定频而言的另一种系统，首先是有一个变频压机，然后有一套控制变频压机的控制，最后还有一套呵护变频压机和完善系统的器件.变频空调是通过变频器控制压缩机，改变压机的转速使压机的排气量同程序整.电子膨胀阀简单介绍电子膨胀阀主要的功能就是能够静态检测系统的工况需求，将实际需求转化为阀件的运动，适应变频压缩机组的静态变动.使系统与实际负荷相匹配.电子膨胀阀有一定的开度范围，在0--500步，而在正常使用中只是在100--500步之间.在VRV系统中膨胀阀的调节是由压机的频率、室内机的总负荷、室内机盘管进出口温差来调节的.而水冷系统中是根据压机频率以及系统的板换温度回气温度来调节的.交-直-交电压型变频器交直部份：①交流输入电流接入室外控制器，控制器的滤波板对交流电滤波.②滤波后输入到整流桥进行整流.③整流后直流电进入滤波电容器.滤波电容器功能是滤平全波整流后的电压纹波.当负载变动时，使直流电压坚持平稳.直-交部份：模块板上的电路及元件都是变频模块的驱动部份，在模块里把直流电逆酿成连续可调的三相交流电，来控制压缩机机电工作.目前迅速地普及应用的主要是这一种.变频冷热水机组控制系统介绍1、变频冷（热）水机组加上风机盘管末端装置，构成变频风冷冷（热）水空调系统.2、其室外机是由一个变频压机或一个变频压机加定频压机构成.变频或定频的氟路系统各自自力共同进入板换换热器，在板式换中氟系统与水进行能量交换，水经过热交换后由水泵的的作用循环到室内，通过风盘和空气的进行热交换.变频VRV机组控制系统介绍1、VRV是直接蒸发式换热器和流量分配装置，构成变制冷剂流量空调系统.所以VRV空调系统也称为变制冷剂流量系统.2、变制冷剂流量系统可以根据分歧的室内温度及负荷要求，调节空调系统制冷剂的循环量和制冷剂进入室内各换热器的流量，随时满足各个空调房间分歧的负荷要求，具有节能、舒适、运转平稳和可自力调节等特点.3、变制冷剂流量空调系统，由于其管路内制冷剂直接在室内换热器中进行换热，室内换热器的使用数量，直接关系到制冷剂的流量和流向，因此，合理地对其进行控制可提高系统效率，节省能源.4、膨胀阀是根据系统的过热度来调节器的，我们是根据蒸发器的进出温渡来控制的.调节膨胀阀开度来到达或保证进出口温差为2℃.。

区别就是压缩机以及电控系统不一样。

直流变频空调的压缩机采用的是直流电机，电控系统比较复杂，属于同步控制；交流变频空调的压缩机采用的是交流电机，电控系统相对简单一些，属于异步控制。

直流变频空调比交流变频空调要省电20%~30%，在舒适性、静音、寿命、控制精度等方面直流变频要优于交流变频。

1、直流变频技术原理：直流变频空调器的工作原理是把50Hz工频交流电源转换为直流电源，并送至功率模块主电路，功率模块也同样受微电脑控制，所不同的是模块所输出的是电压可变的直流电源，压缩机使用的是直流电机，所以直流变频空调器也可以称为全直流变速空调器。

直流变频压缩机转子采用稀土永磁材料制作而成，其工作原理为：定子产生旋转磁场与转子永磁磁场直接作用，实现压缩机运转。

可以通过改变送给电机的直流电压来改变电机的转速直流变频空调器没有逆变环节，在这方面比交流变频更加省电。

特点：直流变频压缩机不存在定子旋转磁场对转子的电磁感应作用，克服了交流变频压缩机的电磁噪音与转子损耗，具有比交流变频压缩机效率高与噪音低特点，直流变频压缩机效率比交流变频压缩机高10%-30%，噪音低5分贝-10分贝。

但是，直流变频空调的成本要高于交流变频空调。

2、交流变频技术交流变频空调器的工作原理是：变频技术是通过变频器改变电源频率，从而改变压缩机的转速的一种技术。

通过变频器先进行交流到直流的变换，再通过变频器进行直流到交流的变换，从而控制交流电机的转速。

而对变频器的控制是通过传感器将室内温度信息传递给微电脑，输出一定频率变化的波形，控制变频器的频率。

当室内急速降温或急速升温时，室内空调负荷加大，压缩机转速加快，制冷量按比例增加，相反，当室内空调负荷减少时，压缩机正常运转或减速。

交流变频压缩机本质上仍是三相交流异步电动机，通过定、转子之间磁场的相互作用使转子旋转。

但其特别的设计使得可以在较大范围内通过改变电源的频率和电压来改变电机的转速，因此称之为交流变频。

焊接电源知识点总结一、焊接电源的种类1. 直流焊接电源：直流焊接电源是指通过整流装置将交流电源转换成直流电源的设备。

直流焊接电源通常可分为直流电弧焊和直流脉冲电弧焊两种类型。

直流电弧焊适用于焊接一般材料，而直流脉冲电弧焊适用于焊接薄板和对焊接过程控制要求较高的材料。

2. 交流焊接电源：交流焊接电源是指输出交流电流的焊接设备。

交流焊接电源通常可分为普通交流焊接电源和双脉冲交流电弧焊两种类型。

普通交流焊接电源适用于焊接一般材料，而双脉冲交流电弧焊适用于焊接对焊接过程控制要求较高的材料。

3. 直流交流变频焊接电源：直流交流变频焊接电源是指通过变频装置将输入的交流电源转化为直流电源，进而输出交流或直流电流的焊接设备。

直流交流变频焊接电源可以根据不同的焊接要求自由切换输出的电流类型，适用于各种焊接要求。

二、焊接电源的基本原理1. 电源输入：焊接电源的输入通常为交流电源，其输入功率和电压取决于焊接电源的规格和要求。

焊接电源通常需要接入电源线路以获得运行所需的电能。

2. 整流和变流：交流电源通常需要通过整流装置将交流电源转换成直流电源。

而变频装置则可将直流电源通过变频电路转换成交流电源。

整流装置和变频装置是焊接电源的核心组成部分，它们能够提供不同类型的电流输出以满足不同的焊接要求。

3. 输出控制：焊接电源通常可实现电流、电压和速度的自动控制。

通过对输出电流和电压进行调节，焊接工程师可以根据具体的焊接需求进行调整，以实现最佳的焊接效果。

4. 保护功能：焊接电源通常具有过载、短路、过热和欠压等多种保护功能。

这些保护功能能够有效保护焊接电源免受外部因素的干扰，确保焊接电源能够正常运行并提供稳定的电能。

三、焊接电源的性能指标1. 输出电流和电压：输出电流和电压是焊接电源的两个基本性能指标，它们可以影响焊接电流的稳定性和焊接电弧的质量。

输出电流和电压通常需要根据具体的焊接要求进行调节，以获得最佳的焊接效果。

2. 效率和功率因素：焊接电源的效率和功率因素也是其重要性能指标。

交流变频和直流变频的区别文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-交流变频和直流变频的区别由于现在很多厂家都打出直流变频空调，但在直流电里是没有频率的，那他们有什么区别:1：交流变频:实际上是一个三相交流电机,通过改变频率来改变转速，供电频率高，压缩机转速快，空调器制冷（热）量就大；而当供电频率较低时，空调器制冷（热）量就小。

2：直流变频:是在压机三端中每2端轮流通上直流电(+-)即在某时刻:V:+ U:- W:则为检测线,好为下次通"+"电端做判断,所以压机始终只有两相是有电的,其通过改变输出直流电压来改变转速，工作频率范围比交流变频的广。

直流变速采用直流电机，交流变频使用交流电机。

直流电机只有一个线圈耗电，而交流变频有两个线圈耗电,所以直流变速相对交流变频更加节能省电。

结论：直流变速空调运行更稳定，更高效3：定频空调的压缩机转速本不变，它不能大幅度地调节制冷量，而是通过频繁开启关闭压缩机的方式来调节房间温度高低。

变频空调可在短时间内达到设定温度，然后空调比较低的频率运转，就可以维持室内设定温度，这保证了空调的均匀制冷，避免了室温剧烈变化所引起的不适感。

变频空调启动时电压较小，可在低电压和低温度条件下启动4、180度矢量变频技术即无位置传感器三相矢量变频技术。

5、直流变转速空调系统电控框图直流变频空调器的工作原理!1:综述电源220V交流电压经转换器变换为直流。

逆变器主要功能为实现换向，把直流电压转换成任意频率的有效值相当于三相交流电的脉冲电压信号;其最常见的结构形式是六个半导体开关元件组成的三相桥式电路(大功率模块)。

逆变器的负荷为压缩机中的异步电动机，变频空调器按照负荷是交流变频压缩机还是直流变频压缩机而分为交流变频与直流变频两大类。

交流变频中逆变器的输出电压方式一般采用是不等宽度PWM调制方式，而直流变频中逆变器的输出电压方式一般采用是等宽度PWM调制方式。

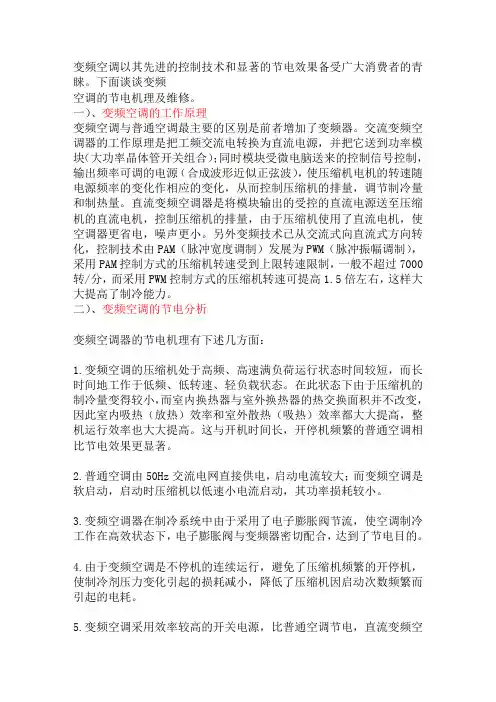

变频空调以其先进的控制技术和显著的节电效果备受广大消费者的青睐。

下面谈谈变频空调的节电机理及维修。

一）、变频空调的工作原理变频空调与普通空调最主要的区别是前者增加了变频器。

交流变频空调器的工作原理是把工频交流电转换为直流电源，并把它送到功率模块（大功率晶体管开关组合）；同时模块受微电脑送来的控制信号控制，输出频率可调的电源（合成波形近似正弦波），使压缩机电机的转速随电源频率的变化作相应的变化，从而控制压缩机的排量，调节制冷量和制热量。

直流变频空调器是将模块输出的受控的直流电源送至压缩机的直流电机，控制压缩机的排量，由于压缩机使用了直流电机，使空调器更省电，噪声更小。

另外变频技术已从交流式向直流式方向转化，控制技术由PAM（脉冲宽度调制）发展为PWM（脉冲振幅调制），采用PAM控制方式的压缩机转速受到上限转速限制，一般不超过7000转/分，而采用PWM控制方式的压缩机转速可提高1.5倍左右，这样大大提高了制冷能力。

二）、变频空调的节电分析变频空调器的节电机理有下述几方面：1.变频空调的压缩机处于高频、高速满负荷运行状态时间较短，而长时间地工作于低频、低转速、轻负载状态。

在此状态下由于压缩机的制冷量变得较小，而室内换热器与室外换热器的热交换面积并不改变，因此室内吸热（放热）效率和室外散热（吸热）效率都大大提高，整机运行效率也大大提高。

这与开机时间长，开停机频繁的普通空调相比节电效果更显著。

2.普通空调由50Hz交流电网直接供电，启动电流较大；而变频空调是软启动，启动时压缩机以低速小电流启动，其功率损耗较小。

3.变频空调器在制冷系统中由于采用了电子膨胀阀节流，使空调制冷工作在高效状态下，电子膨胀阀与变频器密切配合，达到了节电目的。

4.由于变频空调是不停机的连续运行，避免了压缩机频繁的开停机，使制冷剂压力变化引起的损耗减小，降低了压缩机因启动次数频繁而引起的电耗。

5.变频空调采用效率较高的开关电源，比普通空调节电，直流变频空调没有逆变环节，这方面比交流变频更省电。

交流电路和直流电路的区别及应用概述：交流电流（Alternating Current，简称AC）和直流电流（Direct Current，简称DC）是电学中两种最基本的电流类型。

交流电路和直流电路在电流方向、电压波动特性、能量传输方式等方面存在明显的区别，因此在不同的应用场景中起着不同的作用。

本文将详细介绍交流电路和直流电路的区别以及它们在实际应用中的特点。

一、电流方向交流电路：电流方向随时间变化，通过电线中的电流在正负方向之间周期性交替。

这是由于交流电通过不断变化的电场和磁场产生的。

直流电路：电流方向恒定不变，通过电线中的电流只在一个方向上流动。

这是因为直流电源产生的电流方向固定。

二、电压波动特性交流电路：电压随时间变化，呈现正弦波形。

在一条周期内，电压会从正到负再到正的过程，频率以赫兹（Hz）计量。

交流电压的幅值表示电压的峰值，通常用伏特（V）来衡量。

直流电路：电压保持恒定不变，不会随时间而改变。

直流电压以伏特（V）计量。

三、能量传输方式交流电路：交流电通过频繁变化的电场和磁场进行能量传输，这种能量传输方式非常适合在长距离传输电能。

直流电路：直流电通过稳定的电场进行能量传输，这种能量传输方式适合在短距离传输电能。

四、应用领域交流电路：交流电路广泛应用于电力系统、家庭用电以及工业生产中。

在电力系统中，交流电路被用来进行长距离电能传输，以及通过变压器提供不同电压等级的电力。

在家庭用电中，我们使用的插座提供的是交流电。

而在工业生产中，交流电驱动的电机、变频器等设备也是常见的应用。

直流电路：直流电路常用于电子设备、通信系统以及电池供电等领域。

在电子设备中，例如计算机、手机等，直流电路是其主要电源。

在通信系统中，如电话线路、光纤通信等也需要直流电路来进行数据传输。

此外，电池供电的设备也通常采用直流电路。

结论：交流电路和直流电路在电流方向、电压波动特性和能量传输方式等方面存在明显的区别。

交流电路适用于长距离电能传输以及大型电力系统，而直流电路适用于电子设备、通信系统以及电池供电等场景。

直流电动钻机与交流变频电动钻机技术对比摘要：随着科学技术的发展，我国的直流电动钻机有了很大进展。

以其先进的技术水平与安全稳定的工作特性，逐渐开始替代国内原先使用的机械式钻机系统，成为钻井成产的主要力量。

但直流电动钻机与交流变频钻机采用不同的驱动模式，其使用效果与作用也有明显差异，现行市场中选用的基础是先要对两种钻机做出比对分析，根据实际需求选定。

关键词：电动钻机；直流驱动；交流变频；适用性评价引言电动钻机具有传动柔和、调速性能好、操作方便灵活、模块体积小、安装移运方便、可靠性高、噪音小、污染小、节能等特点，在石油钻井领域应用广泛。

电动钻机分为直流驱动和交流变频驱动电动钻机两种，交流变频电动钻机是近几年才发展起来的，除具有直流电动钻机的所有优点外，还具有技术先进、使用经济等特点。

因此，交流变频钻机得到了国内外各油田企业的广泛认可和欢迎。

根据有关资料，美国新制造的电动钻机中80%以上是交流变频电动钻机。

从近年来的发展趋势看，交流变频钻机将逐步取代直流电动钻机。

但由于交流变频电动钻机一次性投资要高于直流电动钻机，因此在制定计划时难以确定是选用直流电动钻机还是交流变频电动钻机，笔者从技术、经济两方面对直流与交流变频电动钻机进行了对比分析，为优选钻机提供一定的依据。

1直流电机与交流变频电机的主要区别直流钻机与交流变频电动钻机的不同主要体现在电动传感控制系统、绞车系统、参数仪表及自动送钻装置等方面，而井架、底座、游系及高低压管汇等辅助配置则基本相同。

直流钻机通过AC方式将并网发电机组所发出的电力输送至SCR 可控硅进行整流，之后通过DC完成直流电机驱动，SCR可控硅系统控制电机的形式有“一对一”和“一对二”两种，驱动钻井泵、绞车和转盘的电机是GE752和YZ08。

绞车在直流电机转速影响下，以三轴四挡模式配合钻井工艺所要求的起升速度，绞车主辅刹车分别采用液压盘式以及电磁涡流式刹车类型，并结合完全独立的钻井仪表系统，利用盘式刹车控制力矩的方式自动送钻。

格力空调知识问答一、基础知识篇二、产品功能篇童锁、面板扫风、变频空调自动清洗、换气装置智能化霜、除尘装置舒适省电模式、睡眠模式办公厅模式、电辅助加热、过滤网室内、室外机可拆洗出风口、自动升降门、风冷风、超低温制热、电源电压功能汇总解读三、疑难问题篇日常使用及选购省电保养选购卖场常见问题基础知识篇：1.空调：即房间空气调节器，是一种用于给房间(或封闭空间、区域)提供处理空气的机组。

它的功能是对该房间内空气的温度、湿度、洁净度和空气流速等参数进行调节，以满足人体舒适或工艺过程的要求。

2．空调的命名方法：KFR-35GWK——空调的产品代号；F——分体式；KC——窗式；R—热泵型；35—空调的制冷量即为3500 瓦；G（L 、T）—内机为挂壁式（立柜式、天井式）；W—室外机代号。

3.空调器的制冷系统由蒸发器、压缩机、冷凝器和毛细管四个主要部件组成。

4．制冷工作原理：设定制冷状态后，压缩机开始工作，从室内热交换器（蒸发器）吸入低温低压的氟利昂蒸气，经压缩机压缩成高温高压的气体进入室外热交换器（冷凝器）中冷凝成液体放出热量。

再经毛细管后，氟利昂的压力温度降低并进入室内热交换器（蒸发器）中蒸发成气体，吸收室内空气中的热量，然后通过吸气管进入压缩机，完成一个制冷循环，周而复始达到制冷的目的。

5.制冷量：空调进行制冷运行时，单位时间从密闭空间、房间或区域内除去的热量总和；单位：W（瓦）。

6 .匹是一个功率单位，就是一匹马力的意思，1P=0.735kW。

1P=0.735kW。

在空调的匹的概念中，是指空调压缩机电机的功率。

我国习惯以输出功率表示即制冷量，一“匹”相当于2200W--2600W。

7 循环风量：空调器在通风门和排风门完全关闭、并在额定制冷运行条件下，单位时间内向密闭空间、房间或区域送入的风量。

8.噪音国家标准：制冷量2500W以下的室内机噪音<40分贝，室外机< 52 分贝；制冷量在2500W-4500W的分体空调器内机<45分贝、外机< 55 分贝，制冷量在4500W-12000W 的柜机空调器内机<58 分贝、外机<68 分贝。

变频冰箱工作原理及常见故障检修方法(上)□杜德云变频冰箱是相对定频冰箱而言的，所谓变频 其实就是压缩机转速是可变的，为实现压缩机电 机转速的控制,采用的是变频压缩机，而要实现对 压缩机的变频控制，其控制系统的功能就会更加 强大和完善，但电路却更为复杂，所以市场价格相 对偏高。

不过，变频冰箱的制冷系统与普通冰箱基 本相同，不同的是采用膨胀阀代替毛细管为制冷 剂进行节流降压。

变频冰箱的压缩机采用超低频启动(软启动）技术，使启动电流比运行电流小，避免启动电流对 电网的污染，同时降低了能量消耗,而普通冰箱的 压缩机在启动期间，启动电流是正常运行电流的 5~15倍，此冲击大电流不仅对市电电网造成污 染，而且容易造成用户家的空气开关跳闸。

变频冰箱在负荷较大、温度较高时压缩机可 以高速运转，实现快速降温,而在箱体内温度接近 设定值后，压缩机又低速运转，减少冰箱启停次数 且降低功耗，而普通冰箱只有一种转速，不可能满 负荷时高速运转，也不可能轻负荷时低速运转。

变频可通过连续调节压缩机转速，使冰箱内 温度控制比较精确和稳定。

变频压缩机一般采用直流无刷电机，减小了 交流异步电机造成的励磁(转子电源）损失。

_弯频冰箱妬理I通常，把电压和频率固定不变的工频交流电 变换为电压或频率可变的交流电的装置称作“变频器”。

目前,常见的变频方式主要有交流变频和Frequency conversion 直流变频两种。

1.交流变频交流变频电路主要由AC-D C变换器(整流、滤波电路}、三相逆变器、微处理器（CPU)、P W M电路及变频压缩机构成,结构框图如图1所示。

交流电220V电压通过A C-D C变换器，变换 成310V左右的直流电压，为二相逆变器提供供 电，而三相逆变器在P W M电路作用下产生的 P W M脉冲，将310V直流电压又变换为交流电 压。

不过,P W M电路输出的P W M脉冲占空比大 小是受微处理器控制，通过微处理器C P U的控 制，逆变器就可为压缩机提供频率可变的交流电 压，以实现压缩机转速的控制。

变频器和直流调速器优缺点1、直流调速的性能更好，这取决于直流电机的机械特性比交流电机更好。

直流调速的速比更大，可在全部的调速范围内都能获得良好的转矩特性。

虽然放眼望去，交流电机占据了传动应用的绝大多数地盘，大有取代直流电机的趋势，但实际在许多场合人们仍在使用直流调速。

直流调速器就是调节直流电动机速度的设备，由于直流电动机具有低转速大力矩的特点，是交流电动机无法取代的，因此调节直流电动机速度的设备—直流调速器，具有广阔的应用天地。

2、交流电机结构比直流电机简单，便于维护，价格低。

由于变频技术的发展，交流变频调速的性能越来越接近直流调速，因而人们更愿意使用交流变频调速。

矢量控制已经在理论和实际上都证明了交流调速可以和直流调速相媲美。

现在，交流调速系统已经可以取代直流调速系统，在一些新建的生产线上（包括在主传动）都用交流调速（包括交流异步电机调速和交流同步电机调速）。

并且直流电机由于整流子的原因，在功率上不能做的太大。

在很多场合直流电动机已经不能满足要求。

3、价格方面，直流调速器+直流电机价格高于变频器+交流电机价格。

4、两种调速方式各有优缺点，所以不是说完全能够相互取代。

就像我们的社会制度，两种制度并存，而且在相当长的时间范围内，都会并存，另外一种不会消失。

有网友说，以前是直流调速主导，现在是变频调速主导，以后还会是变频调速主导————对于这个观点，不敢苟同。

如果直流电机和直流调速没有本质上的新技术出现，是无法取代目前的变频调速的。

5、选择电机最根本的依据还是电机的场合，直流电机主要运用在转速低但转矩大的情况下。

直流电机的机械特性好，这点是交流电机比不了的。

相对来说，直流电机设计成本更高。

随着交流电机的不断成熟，在一些行业有交流电机取代直流电机的趋势。

有点场合是必须使用交流电机的，如风机水泵。

6、从目前的应用来看，变频调速的市场占有率是直流调速所无法取代的。

由于大量的应用，大批量地生产，变频器的价格也降下来了，在变频调速能够满足要求的情况下，人们更愿意使用变频调速系统————包括供应商（成本考虑）和使用者（维护原因）。
