AAO模板对交流电沉积金属Ni的影响【摘要】采用二次阳极氧化的方法制备了孔径在70-110nm的阳极氧化铝模板（AAO），利用制备的模板交流电沉积金属Ni纳米线。

二次氧化后逐级降低电压到0V，有效地减薄了阻挡层的厚度，阻挡层的厚度是影响电沉积效果的主要因素。

利用扫描电镜及透射电镜表征发现，恒压40V制备的模板进行交流电沉积的Ni纳米线有序性好，直径均匀，与模板的孔径一致，效果最好。

同时，实验中采用完整的正弦交流电信号沉积的纳米线不连续，且呈颗粒状聚集，而采用二极管整流后得到的纳米线连续，均匀。

【关键词】阳极氧化铝模板；交流电沉积；Ni纳米线；氧化电压The AAO Ｐreparation Ｔechnology Ｉnfluence on AC Ｅlectrochemical Ｄeposition of Ni ＮanowireXING Xiao－yun PENG Zhi CHEN Li-na SONG Guo－jun（College of Chemical and Environmental Engineering, Qingdao University, Qingdao Shandong, 266071）【Abstract】Highly ordered anodic aluminum oxide(AAO) pores were successfully fabricated on aluminum template using a two-step anodization method. The pore diameter of AAO was from 70nm to110nm. After the secondary anodic oxidation step, the anodic oxidation voltage decrescence step by step to 0 voltage, could effectively reduce the thickness of barrier layer. The thickness of barrier layer was one of the most important influencing factors. The characterization by SEM and TEM showed that the Ni nanowires fabricated by 40V AAO templates had a good order , uniformity and the same diameter with AAO. At the same time, Ni nanowire deposited by whole sinusoidal alternating current was not continuous, they aggregated by grains. The using of diode rectification could get continuous Ni nanowires.【Key words】AAO; Alternating current deposition; Ni nanowires; Oxidation voltage０引言阳极氧化铝模板（AAO）具有高度有序的阵列结构，模板的孔径及厚度可控，又有较好的热稳定性和化学稳定性而被广泛使用[1]。

aao模板法制备纳米材料流程英文回答：To prepare nanomaterials using the AAO (Anodic Aluminum Oxide) template method, several steps need to be followed. First, the AAO template is prepared by anodizing aluminumin an acid electrolyte solution. This process involves applying a voltage to the aluminum substrate, which causes the formation of a porous oxide layer on its surface. The pore size and distribution can be controlled by adjusting the anodization conditions.Once the AAO template is prepared, it is then filled with a precursor solution containing the desired material for the nanomaterial synthesis. The precursor solution can be a metal salt solution or an organic compound solution, depending on the desired nanomaterial. The AAO template acts as a mold, guiding the growth of the nanomaterial in a controlled manner.After filling the template, it is necessary to remove the excess precursor solution and any impurities. This can be done through a rinsing process using a suitable solvent. The rinsing step ensures that only the desired material remains in the template.Next, the filled template is subjected to a thermal treatment process, such as annealing or calcination, to convert the precursor into the desired nanomaterial. The thermal treatment process involves heating the template to a specific temperature for a certain duration. This step allows for the transformation of the precursor into the desired nanomaterial, while also removing any residual organic compounds.Finally, the AAO template is removed to obtain the synthesized nanomaterial. This can be done by etching the template in a suitable etchant solution. The etching process selectively dissolves the AAO template, leaving behind the nanomaterial in its desired form.中文回答：使用AAO（阳极氧化铝）模板法制备纳米材料需要遵循几个步骤。

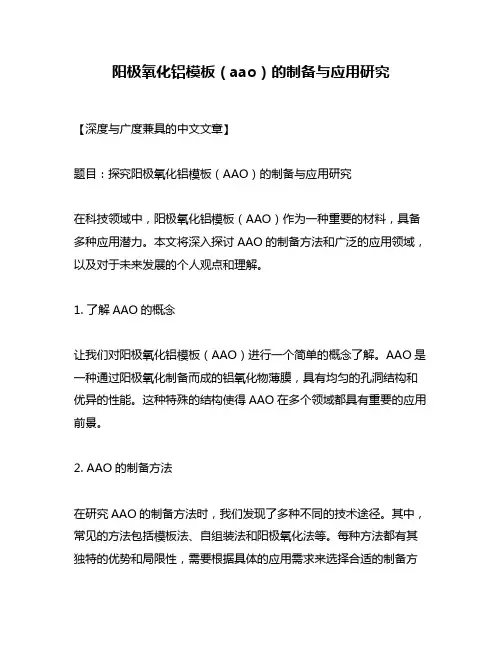

阳极氧化铝模板（aao）的制备与应用研究【深度与广度兼具的中文文章】题目：探究阳极氧化铝模板（AAO）的制备与应用研究在科技领域中，阳极氧化铝模板（AAO）作为一种重要的材料，具备多种应用潜力。

本文将深入探讨AAO的制备方法和广泛的应用领域，以及对于未来发展的个人观点和理解。

1. 了解AAO的概念让我们对阳极氧化铝模板（AAO）进行一个简单的概念了解。

AAO是一种通过阳极氧化制备而成的铝氧化物薄膜，具有均匀的孔洞结构和优异的性能。

这种特殊的结构使得AAO在多个领域都具有重要的应用前景。

2. AAO的制备方法在研究AAO的制备方法时，我们发现了多种不同的技术途径。

其中，常见的方法包括模板法、自组装法和阳极氧化法等。

每种方法都有其独特的优势和局限性，需要根据具体的应用需求来选择合适的制备方3. AAO在纳米材料合成中的应用随着纳米技术的发展，AAO在纳米材料合成中发挥着重要作用。

其孔洞结构可以作为模板，用于制备纳米线、纳米颗粒等材料，具有广泛的应用前景。

在这一领域，AAO的制备方法和孔洞结构对最终制备的纳米材料性能有着重要影响。

4. AAO在生物医学领域中的应用除了在纳米材料合成中的应用外，AAO还在生物医学领域中展现出巨大潜力。

AAO的孔洞结构可以用于药物输送系统的设计，具有提高药物载荷量和控制释放速率的优势。

其生物相容性和可调控的孔径大小也为生物医学材料的设计提供了可能性。

5. 个人观点与展望在撰写本文的过程中，我对AAO的制备与应用研究有了更深入的理解。

我认为，未来在这一领域的发展中，需要重点关注制备方法的优化和应用性能的提升。

跨学科的合作也将推动AAO在纳米材料、生物医学等领域的更广泛应用。

通过对AAO的制备和应用研究的探讨，我们深入了解了这一重要材料的特点和潜力。

随着科学技术的不断进步，相信AAO必将在更多领域展现出其重要价值，为人类社会的发展做出贡献。

在撰写本文的过程中，我对AAO的制备与应用研究有了更深入的理解，并对其未来发展充满期待。

标题：深度探究阳极氧化铝模板（AAO）的制备与应用研究一、概述阳极氧化铝模板（AAO）是一种具有微孔结构的材料，由于其独特的性质在众多领域展现出了巨大的应用潜力。

本文将深入探讨AAO的制备方法和其在各个领域的应用研究。

二、AAO的制备方法1. 模板法制备模板法是制备AAO的常见方法，通过模板的作用，在铝基底上形成一定孔径和密度的孔洞结构。

该方法可以利用硬模板或软模板，如聚苯乙烯球和聚苯乙烯磺酸钠等，通过控制模板的大小和形状来调控AAO 的孔洞结构。

2. 自组装制备自组装是一种简单高效的AAO制备方法，通过表面张力和化学吸附等现象，使得前驱体在铝表面形成规整的排列。

随后进行阳极氧化处理，即可得到具有有序孔洞结构的AAO材料。

3. 氧化还原制备氧化还原法是将铝箔经过预处理后，在氧化液中进行氧化还原反应，从而形成具有孔洞结构的AAO材料。

这种方法制备的AAO具有高度可控性和规整性，能够满足一些特殊应用的需求。

三、AAO在材料科学中的应用研究1. 纳米材料制备AAO模板具有均匀、有序的孔洞结构，可以用作纳米材料的制备模板。

通过在孔洞中填充各类材料并去除模板，可以制备出具有规整结构和特殊性能的纳米材料，如纳米线、纳米颗粒等。

2. 光伏领域应用AAO的孔洞结构对光子在介质中的传播和反射具有一定影响，因此在太阳能电池、光子晶体和光子晶格方面具有重要应用潜力。

通过调控AAO的孔洞结构和尺寸，可以提高光电转换效率和光学性能。

3. 储能材料研究AAO的孔洞结构可以用于储存和传输离子或分子，因此在储能材料领域有着广泛的应用。

通过在孔洞中填充导电材料或特定离子，可以制备出具有高效储能性能的新型材料。

四、结语通过对AAO的制备方法和应用研究的探讨，我们可以看到AAO具有广阔的应用前景和重要的研究价值。

在未来的科研工作中，我们需要深入研究AAO在材料科学、光伏领域和储能材料等方面的应用，同时不断改进制备方法，以推动其在实际应用中发挥更大的作用。

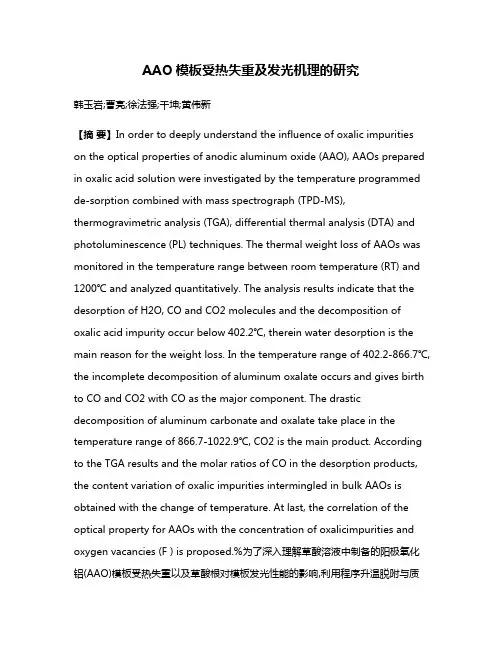

AAO模板受热失重及发光机理的研究韩玉岩;曹亮;徐法强;千坤;黄伟新【摘要】In order to deeply understand the influence of oxalic impurities on the optical properties of anodic aluminum oxide (AAO), AAOs prepared in oxalic acid solution were investigated by the temperature programmed de-sorption combined with mass spectrograph (TPD-MS), thermogravimetric analysis (TGA), differential thermal analysis (DTA) and photoluminescence (PL) techniques. The thermal weight loss of AAOs was monitored in the temperature range between room temperature (RT) and 1200℃ and analyzed quantitatively. The analysis results indicate that the desorption of H2O, CO and CO2 molecules and the decomposition of oxalic acid impurity occur below 402.2℃, therein water desorption is the main reason for the weight loss. In the temperature range of 402.2-866.7℃, the incomplete decomposition of aluminum oxalate occurs and gives birth to CO and CO2 with CO as the major component. The drastic decomposition of aluminum carbonate and oxalate take place in the temperature range of 866.7-1022.9℃, CO2 is the main product. According to the TGA results and the molar ratios of CO in the desorption products, the content variation of oxalic impurities intermingled in bulk AAOs is obtained with the change of temperature. At last, the correlation of the optical property for AAOs with the concentration of oxalicimpurities and oxygen vacancies (F ) is proposed.%为了深入理解草酸溶液中制备的阳极氧化铝(AAO)模板受热失重以及草酸根对模板发光性能的影响,利用程序升温脱附与质谱联用(TPD-MS)、热重分析(TGA)、差热分析(DTA)以及光致发光(PL)等技术对AAO模板进行了系统研究.热失重分析结果表明,当温度低于402.2℃时,发生H2O、CO以及CO2分子的脱附以及掺杂草酸的分解,其中H2O的脱附为失重的主要原因；在402.2～866.7℃范围内,主要是草酸盐分解放出CO和CO2引起失重,CO为主要产物；碳酸盐以及残余的草酸盐的剧烈分解发生在866.7～1022.9℃范围内,主要放出CO2,并且引起大量失重.由热重结果及脱附产物中CO的摩尔比得到草酸根残余量随处理温度的变化趋势.最后,对模板PL强度、草酸根含量以及氧空位缺陷(F+)浓度三者随处理温度的变化趋势进行了关联,对AAO模板发光的原因进行了分析.【期刊名称】《无机材料学报》【年(卷),期】2012(027)003【总页数】6页(P305-310)【关键词】阳极氧化铝;程序升温脱附与质谱联用;热重分析;差热分析;光致发光【作者】韩玉岩;曹亮;徐法强;千坤;黄伟新【作者单位】中国科学技术大学国家同步辐射实验室,核科学技术学院,合肥230029;中国科学技术大学国家同步辐射实验室,核科学技术学院,合肥230029;中国科学技术大学国家同步辐射实验室,核科学技术学院,合肥230029;中国科学技术大学化学物理系,合肥230026;中国科学技术大学化学物理系,合肥230026【正文语种】中文【中图分类】O734自从 1990年在美国召开了第一届纳米科学技术会议之后, 具有规则六方孔阵列的AAO模板便倍受人们的关注. 如今, AAO模板已经应用于太阳能电池[1], 纳米电容器阵列[2], 特别是金属[3-7]、半导体[8-10]、磁性材料[4,11-12]、有机分子−金属络合物[13]及聚合物[14-15]的纳米点、纳米线以及纳米管阵列的制备等领域. 研究还发现, AAO模板自身还是很好的光子晶体[16-17], 可以通过不同手段对其性能进行调制. 例如, 在纳米孔内填充不同材料[14,18]、调节激发光波长[19]以及在不同温度下对模板退火[20]等. 为此, 研究模板自身的性能就显得尤为重要. 人们已经注意到, 模板自身的发光性质随着退火温度的变化而改变, 并对此进行了细致的研究[20-21]. 关于氧化铝模板发光的解释主要存在两种观点: 一种观点认为发光是由AAO内F+引起的[22], 并且发光强度随着 F+浓度的变化而改变[20,23]; 另一种观点认为AAO的发光是由制备过程中掺杂的含氧酸根阴离子及其转化物导致的[24-25].本课组已经研究了用草酸溶液制备的 AAO模板中F+浓度随温度的变化情况[20]. 以草酸溶液为电解液制备 AAO模板的过程中, 草酸根离子在模板中的掺杂不可避免, 而在模板的制备以及退火过程中并没有对其中的草酸根跟踪监测, 因此不能完全排除草酸根杂质对发光性能有影响. 此前, 关于AAO模板受热失重以及其中草酸根杂质含量随退火温度变化的报道还不够详尽, 因此有必要对其进行深入的分析, 来加深对AAO模板热性能以及草酸根与模板发光特性之间是否存在直接关联的了解.本工作以草酸溶液中二次氧化制备的 AAO模板为研究对象, 设计了 TPD-MS、热分析以及光致发光实验. 并据此判断 AAO受热失重的原因以及草酸根掺杂与AAO 发光之间的关系.1 实验部分1.1 样品的制备将裁剪好的高纯(99.999%)铝片于马弗炉中500℃下退火10 h, 经缓慢冷却消除内应力. 然后使用丙酮超声脱脂, 并用0.1 mol/L的氢氧化钠溶液去除表面的氧化层. 使用自制的抛光液在20 Vdc电压下抛光. 抛光后的铝片在2℃的0.3 mol/L草酸溶液中40 V直流电压下一次氧化6 h, 并用60℃的磷酸与铬酸混合溶液溶掉生成的氧化膜. 之后进行二次氧化, 使用与一次氧化相同的电解液和条件, 时间控制为 9 h. 用饱和氯化铜溶液去除二次氧化后残余的Al基底, 在30℃的0.3 mol/L磷酸溶液中去除阻挡层, 得到透明的AAO模板. 使用去离子水超声清洗5 min后用高纯氮气(N2)吹干, 尽可能地除去残留在模板孔内以及表面的草酸根与其它杂质. 退火后的模板用于 PL表征或在石英研钵中碾压成碎片用于 TPD-MS以及热分析实验. 1.2 程序升温脱附与质谱联用(TPD-MS)称取20.00 mg 的AAO模板碎片进行程序升温脱附实验, 氩气(99.999%)做载气, 并用英国 Hiden公司生产的 QIC20小型气体分析质谱对H2O、CO以及CO2进行监测, 载气流量为20 mL/min, 升温区间为29.8～1000.0℃, 升温速率为10 ℃/min.1.3 样品的热分析称取45.07 mg的AAO模板碎片, 在差示扫描量热仪(Shimadzu-50)上进行热分析测试, N2为保护气体, 流量控制在 50 mL/min, 温度范围为 28.6～1200.0℃, 升温速率为10 ℃/min.1.4 AAO薄膜的光致发光(PL)研究将扩孔后的模板置于石英管式炉中在不同温度退火 6 h, 退火过程中始终使用氩气(99.999%)保护直到样品冷却至室温后取出. 使用荧光分光光度计(Hitachi 850)表征新鲜的以及在不同温度下热处理后的模板的PL谱. Xe灯做激发光源, 激发光波长为348 nm, 滤波片的波长为390 nm.2 结果与讨论2.1 TPD-MS结果以及讨论图1给出了TPD-MS分析过程中H2O、CO、CO2的P-T曲线. 由图1可以看到, 加热后水的分压立刻上升, 并在178℃时达到极大值. 继续升温直到 345℃, 水的分压快速降低. 这部分水主要来自于在模板的表面以及孔内物理吸附以及弱化学吸附的水分子[20]. 吸附在模板表面以及孔洞浅处的水分子很容易脱附, 而孔洞内部的水分子则由于毛细管(表面)张力等原因而较难脱附. 345～545℃范围内水的分压逐渐减小; 在930℃附近又出现水的一个小脱附峰. 虽然草酸分解生成水, 但是可以看到在228℃以下, CO以及CO2的分压与水的分压相差近两个数量级, 所以草酸分解生成的水对水分压的贡献与吸附水对水分压的贡献相比可以忽略.图1 TPD-MS分析过程中H2O、CO、CO2的分压−温度曲线Fig. 1 Pressure-temperature curves of H2O, CO and CO2 in the TPD-MS analysis processThe insert is the detail at the temperature range of room temperature to 883℃图1中低于228℃时CO和CO2分压表明, 背底中只有痕量的CO和CO2存在; 当温度达到228℃, CO与 CO2的分压开始快速增大. 鉴于草酸分解温度低于草酸铝的分解温度, 并且此温度还不足以使碳酸铝发生分解, 因此CO与CO2应该来自草酸的分解, 如式(1)所示:从TPD曲线上看, 228～260℃范围内CO与CO2的P-T曲线基本重合, 说明CO 与CO2的比例接近1:1, 符合草酸的分解规律. 草酸分解生成的水也同时脱附, 但H2O在管道中的吸−脱附会导致滞后现象, 即H2O比CO和CO2有更长的响应时间, 因此到达质谱的表观温度要高于 CO与CO2, 而且有拖尾现象, 由此判断345～545℃范围内被质谱仪检测到的水有部分应来自于草酸的分解. 随着温度继续升高, CO的分压超过CO2的分压并快速上升; CO2的分压在320℃时达到极大值, 此后随着温度的继续升高快速下降, 并在450℃达到最低. 上述结果表明在260℃以上, 草酸的分解量减少, 并且在450℃分解完全, 但几乎同时又发生了产生CO的新反应,根据温度判断最有可能发生草酸铝的不完全分解反应, 如式(2)所示,CO分压在320～883℃范围内缓慢上升, 这是由于大部分的草酸铝嵌入到 AAO的晶格中不能完全分解导致, 期间积累了大量的碳酸铝. CO2的分压在 450～883℃范围内缓慢上升, 表明可能有少量的草酸铝及碳酸铝完全分解生成CO2, 如式(3)、(4)所示, 而且分解速度随温度升高逐渐增大.从883℃开始, CO的分压随温度升高急剧增大,而CO2的分压增加更迅速, 并且在883～1000℃范围内CO2的分压远大于 CO的分压, 这说明该温度范围内不仅草酸铝完全分解得到 CO以及 CO2, 而且之前形成并积累的碳酸铝也同时快速分解并放出CO2, 如式(4)所示. 由生成 CO2的总物质的量远大于生成CO的总物质的量可知, 在AAO制备过程中有一定量的碳酸盐生成. 碳酸铝与草酸铝的分解速度几乎同时在930℃时达到最大值, 这可能与AAO的相变有关, 883℃以下 AAO相变缓慢, 掺杂到AAO体相中的杂质分解相对缓慢. 883℃之后的快速相变导致 AAO晶格结构的破坏[26], 使大量草酸盐与碳酸盐暴露出来并迅速分解. 值得注意的是,该温度范围内只检测到少量的 H2O, 且其物质的量远小于CO与 CO2的物质的量之和.分析上述TPD-MS的结果可以得出: 260～883℃范围内CO的分压一直大于 CO2, 说明大部分的草酸铝只按式(2)反应. 低于883℃, 反应(2)的速率大于反应(4)的速率, 这会导致碳酸铝的积累. CO2总物质的量大于 CO总物质的量, 说明模板制备过程中已经有一定量的碳酸根掺杂到 AAO体相中. 受AAO结构变化的影响, AAO体相中掺杂的草酸盐与碳酸盐的分解速率在883℃上下存在明显的差异.图2是TPD-MS分析过程中CO、CO2、H2O的质量以及 CO＋CO2质量占脱附物比重随温度变化的曲线. 从图2可以看到, 200℃以下脱附水的质量占脱附物近80wt%, 262℃时H2O的质量等于CO、CO2质量和, 即262℃以下主要是吸附的水脱附; 262～883℃范围内草酸及草酸铝分解, 并且主要释放出CO; 883℃以上草酸盐及碳酸盐发生快速分解,期间主要释放出 CO2. 上述分析可以解释模板的热失重.2.2 热分析结果及讨论通过TPD-MS分析可以清楚地了解模板在不同退火温度下发生的脱附、分解反应以及释放 CO、CO2和H2O的比例. 为了进一步了解草酸根含量随温度的变化, 又进行了热重分析测试.图3是AAO模板的TGA曲线, 从图3可以看到, 样品的失重主要可分为以下三个阶段: 首先是由起始温度至402.2℃, 失重0.335 mg, 约为样品总质量的0.743wt%; 第二阶段为402.2～866.7℃, 失重0.0839 mg, 约为样品总质量的0.186wt%; 第三阶段866.7～1022.9℃为止, 失重为2.699 mg, 约占样品总质量的5.988wt%. 在 1022.9～1076.6℃温度范围内样品不再失重, 认为草酸铝与碳酸铝已全部分解.图2 TPD-MS分析过程中CO、CO2、H2O以及CO+CO2的质量占脱附物总质量百分数−温度曲线Fig. 2 Percentage-temperature curves regarding the weight of CO, CO2, H2O and CO+CO2 to the total weight of the desorption products in the TPD-MS analysis process图3 草酸溶液中制备的AAO模板的TGA曲线Fig. 3 TGA curve of the AAO template prepared in oxalic acid solution根据TPD-MS结果, 判断第一阶段的失重由弱吸附的H2O、CO、CO2脱附以及草酸分解引起, 并且H2O的脱附为失重的主要原因.第二阶段的失重是一个缓慢的过程, 失重趋势与文献[27]结果类似. 由 TPD-MS结果得知失重主要是由掺杂的草酸盐缓慢分解释放CO导致.第三阶段样品失重迅速、量大, 约占总失重质量的 84.7wt%, 引起失重的物质对应于图 1中883～1000℃范围内的脱附物. 这是由草酸盐与碳酸盐的快速分解导致, 并且 CO2的释放为主要原因. TGA曲线在931.9℃存在拐点, 说明之前是加速失重的过程; 931.9℃开始失重速率迅速降低说明草酸盐与碳酸盐的分解接近结束.图4为AAO模板的DTA曲线, 从该图可以看出, 热效应从680℃开始变得明显. 680～1070℃范围内热效应的总趋势表现为吸热, 但是在889.4℃、1039.2℃附近还存在两次短暂的放热过程. 由TPD-MS结果分析, 强烈的吸热效应主要是由草酸盐及碳酸盐分解引起; 两次短暂的放热分别与无定形Al2O3到γ-Al2O3的以及γ-Al2O3到α-Al2O3的相变过程有关, 这与文献[28]提到的结果相符. 1064℃之后的 DTA曲线为一条直线, 表明不再有物质分解,并且氧化铝已经转变成了稳定的α-Al2O3相.未经退火或者800℃以下退火的AAO模板主要是由非晶态的 Al2O3构成[20,23,26,28], 即使 AAO 在700℃下退火6 h[20]、750 ℃退火4 h[26], XRD图谱上也没有明显的衍射峰出现, 所以此时只有掺入模板体相较浅处的杂质能发生分解. 延长退火时间可以使这部分草酸盐和碳酸盐分解得更充分, 但是掺杂到模板体相深处的草酸盐和碳酸盐仍不能分解, 因此第二阶段的失重过程缓慢且失重较小.升高退火温度, 在889.4℃和1039.2℃发生了由非晶态的Al2O3到γ-Al2O3和γ-Al2O3到α-Al2O3的快速相变, 导致 AAO晶格结构剧烈变化[26,29], 使掺杂到模板体相深处的草酸盐及碳酸盐充分暴露而发生快速分解,因此总失重的近84.7wt%发生在 866.7～1022.9℃范围内.2.3 草酸根对模板发光的影响结合TPD-MS结果以及TGA的数据可以计算出不同温度下释放的CO质量以及CO总释放质量为0.5699 mg, 由此可以获得草酸根在 AAO模板中掺杂总量以及不同温度下的残余量. 通过与不同温度处理后的模板的发光强度进行关联, 从而确定掺杂的草酸根与模板发光之间的关系.图4 草酸溶液中制备的AAO模板的DTA曲线Fig. 4 DTA curve of the AAO template prepared oxalic acid solution由于草酸根分解生成的CO与草酸根的摩尔比为1:1(200℃以下本底中的CO量与CO总量相比可以忽略), 因此通过CO的释放量计算出模板中草酸根的掺杂量为1.7909 mg, 约占 AAO 质量的3.97wt%.图5为草酸溶液中制备的AAO模板在不同温度下退火后的PL谱. 由图5可以看到使用348 nm的光激发, 无论模板是否经过退火, 在445 nm处都有一强的蓝光发射带, 并且发光强度随着退火温度的升高表现出先上升后降低的趋势.图5 不同温度下退火的AAO模板的PL图谱Fig. 5 PL spectra of the AAOs annealed at different temperatures(Measured with an excitation of the 348 nm)图6 不同温度下退火AAO内草酸根剩余量以及AAO的发光强度(445 nm处)的变化曲线Fig. 6 Curves of the oxalate remains in AAO and the PL intensity (at 445 nm) of the AAO annealed at different temperatures图6给出了热分析过程中模板内草酸根剩余量以及模板发光在 445 nm处的强度随退火温度的变化. 由图 6可以看到900℃以下退火草酸根含量变化趋势平缓, 分解的草酸根大约只占到掺杂总量的28wt%. 而 900～1000℃退火范围内草酸根分解量大约为总掺杂量的 71wt%, 这可用模板晶格结构瓦解促进了草酸盐的分解来解释. 模板的发光强度随着退火温度的升高先上升, 并在500℃达到最大; 随着退火温度的进一步升高, 模板的发光强度迅速降低, 700℃退火的模板与没有退火的模板的发光强度已经相当. 同时可以看到, 200℃退火时模板内草酸根含量还没有发生显著变化, 而这一温度下退火的模板与未退火的模板相比发光强度已经有了很大的提高. 由于草酸铝在 320～886℃范围内持续分解,草酸根含量随着温度的升高逐渐减少, 这与模板发光强度随退火温度的变化趋势明显不同. 由此判断草酸根在模板中含量的变化并非模板发光强度改变的主要原因, 即草酸根的掺杂并不是导致模板发光的直接原因.500℃以下水的脱附应当受到关注. 由于水的脱附减弱了荧光淬灭效应, 也可导致发光强度明显上升. 因此500℃以下退火的模板发光强度的提高不但与 F+浓度的增加有关[22], 还与水的脱附有关. 500℃以上退火的模板发光强度的减弱主要是 F+浓度降低引起[20,23].3 结论使用 TPD-MS、TGA、DTA以及PL等实验手段对草酸溶液中二次氧化制备的AAO模板的退火过程进行研究. 得出了H2O的脱附、草酸盐缓慢分解放出 CO, 以及草酸盐同碳酸盐快速分解放出CO2, 分别为AAO在402.2℃以下、402.2～866.7℃以及 866.7～1022.9℃范围内退火的主要反应和引起失重的主要原因. 通过比较草酸根残余率、模板发光强度以及F+浓度随温度的变化趋势可知, 草酸根的掺杂不是造成模板发光的直接原因, 而水的脱附以及F+浓度的变化导致了模板发光强度的改变. 这些结果对更好地开展 AAO模板在光子晶体等领域的研究及应用有着重要的意义.参考文献:【相关文献】[1] Fan Z Y, Razavi H, Javey A, et al. Three-dimensional nanopillararray photovoltaics on low-cost and flexible substrates. Nat. Mater., 2009, 8(8): 648−653.[2] Lee W, Han H, Lotnyk A, et al. Individually addressable epitaxial ferroelectric nanocapacitor arrays with near Tb inch-2 density. Nat. Nanotechnol., 2008, 3(7): 402−407.[3] Borissov D, Isik-Uppenkamp S, Rohwerder M. Fabrication of iron nanowire arrays by electrodeposition into porous alumina. J. Phys. Chem. C, 2009, 113(8): 3133−3138.[4] Liu L H, Li H T, Sun H Y, et al. Fabrication and magnetic properties of Ni–Zn nanowire arrays. J. Magn. Magn. Mater., 2009, 321(20): 3511−3514.[5] Xue F H, Fei G T, Wu B, et al. Direct electrodeposition of highly dense Bi/Sb superlattice nanowire arrays. J. Am. Chem. Soc., 2005, 127(44): 15348−15349.[6] Zong R L, Zhou J, Li Q, et al. Synthesis and optical properties of silver nanowire arrays embedded in anodic alumina membrane. J. Phys. Chem. B, 2004, 108(43): 16713−16716. [7] Sun X Y, Xu F Q, Li Z M, et al. Cyclic voltammetry for the fabrication of high dense silver nanowire arrays with the assistance of AAO template. Mater. Chem. Phys., 2005,90(1): 69−72.[8] Chang M, Cao X L, Xu X J, et al. Fabrication and photoluminescence properties of highly ordered ZnS nanowire arrays embedded in anodic alumina membrane. Phys. Lett. A, 2008, 372(3): 273−276.[9] Ji H X, Hu J S, Wan L J, et al. Bis(ethylenedithio)tetrathiafulvalene charge-transfer salt nanotube arrays. Adv. Mater., 2006, 18(20): 2753−2757.[10] Wu C, Shi J B, Chen C J, et al. Synthesis and optical properties of CuS nanowires fabricated by electrodeposition with anodic alumina membrane. Mater. Lett., 2008,62(6/7): 1074−1077.[11] 徐怡, 徐金霞, 将林华(XU Yi, et al). Co, Ni 及其合金纳米线阵列的制备及磁性研究. 无机化学学报(Chinese J. Inorg Chem.), 2009, 25(3): 459−464.[12] Shamaila S, Sharif R, Han X F, et al. Magnetic field annealing dependent magnetic properties of Co90Pt10 nanowire arrays. J. Magn. Magn. Mater., 2009, 321(24): 3984−3989.[13] Ji H X, Guo Y G, Wan L J, et al. Ion-transfer-based growth: a mechanism for CuTCNQ nanowire formation. Adv. Mater., 2008, 20(24): 4879−4882.[14] Liu X L, Xu F Q, Li Z M, et al. Synthesis and optical properties of poly[3-(2-methoxyphenyl)thiophene] nanowires confined in porous anodic alumina membrane. Opt. Mater., 2008, 30(12): 1861−1866.[15] Yanagishita T, Nishio K, Masuda H, et al. Fabrication of monodisperse polymer nanoparticles by membrane emulsification using ordered anodic porous alumina. Langmuir, 2010, 26(3): 1516−1519.[16] Nee T E, Chen Y R, Fan P L, et al. Characterization of the anomalous luminescence properties from self-ordered porous anodic alumina with oxalic acid electrolytes. ThinSolid Films, 2009, 518(5): 1439−1442.[17] Wang J, Wang C W, Liu W M, et al. Optical constants of anodic aluminum oxide films formed in oxalic acid solution. Thin Solid Films, 2008, 516(21): 7689−7694.[18] TANG H J, WU F Q, WEI Y H, et al. Comparison of optical properties of Cu-Al2O3 and Ag-Al2O3 nano-array composite structure. Chin. Opt. Lett., 2005, 3(12): 722−724.[19] Li Z J, Huang K L. Optical properties of alumina membranes prepared by anodic oxidation process. J. Lumin., 2007, 127(2): 435−440.[20] Sun X Y, Xu F Q, Li Z M, et al. Photoluminescence properties of anodic alumina membranes with ordered nanopore arrays. J. Lumin., 2006, 121(2): 588−594.[21] Du Y, Cai W L, Mo C M, et al. Preparation and photoluminescence of alumina membranes with ordered pore arrays. Appl. Phys. Lett., 1999, 74(20): 2951−2953.[22] Huang G S, Wu X L, Mei Y F, et al. Strong blue emission from anodic alumina membranes with ordered nanopore array. J. Appl. Phys., 2003, 93(1): 582−585.[23] Li Y, Li G H, Meng G W, et al. Photoluminescence and optical absorption caused by the F+ centres in anodic alumina membranes. J. Phys.: Condens. Matter, 2001, 13(11): 2691−2699.[24] Yamamoto Y, Baba N, Tajima S. Coloured materials and photoluminescence centres in anodic film on aluminium. Nature, 1981, 289(12): 572−574.[25] Gao T, Meng G W, Zhang L D. Blue luminescence in porous anodic alumina films: the role of the oxalic impurities. J. Phys.: Condens. Matter, 2003, 15(12): 2071−2079.[26] Fernández-Romero L, Montero-Moreno J M, Pellicer E, et al. Assessment of the thermal stability of anodic alumina membranes at high temperatures. Mater. Chem. Phys., 2008, 111(2/3): 542−547.[27] Wang J A, Bokhimi X, Novaro O, et al. Aluminum local environment and defects in the crystalline structure of Sol-Gel alumina catalyst. J. Phys. Chem. B, 1999, 103(2): 299−303. [28] Xu W L, Zheng M J, Shen W Z, et al. Effects of high-temperature annealing on structural and optical properties of highly ordered porous alumina membranes. Appl. Phys. Lett., 2004, 85(19): 4364−4366.[29] Wang X H, Li C Y, Cao H, et al. Preparation and thermal stability of porous alumina membranes with nano-pore arrays. Appl. Phys. A: Mater. Sci. Process., 2009, 98(4):745−749.。
