数显砂浆稠度仪使用说明书

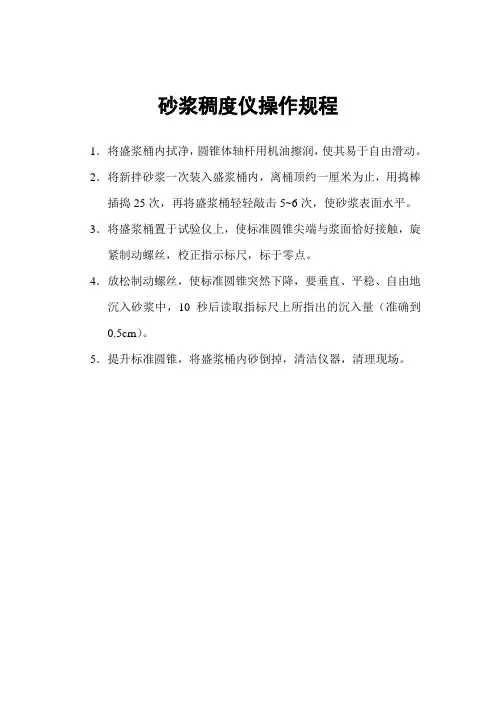

砂浆稠度仪操作规程
1．将盛浆桶内拭净，圆锥体轴杆用机油擦润，使其易于自由滑动。

2．将新拌砂浆一次装入盛浆桶内，离桶顶约一厘米为止，用捣棒插捣25次，再将盛浆桶轻轻敲击5~6次，使砂浆表面水平。

3．将盛浆桶置于试验仪上，使标准圆锥尖端与浆面恰好接触，旋紧制动螺丝，校正指示标尺，标于零点。

4．放松制动螺丝，使标准圆锥突然下降，要垂直、平稳、自由地沉入砂浆中，10秒后读取指标尺上所指出的沉入量（准确到
0.5cm）。

5．提升标准圆锥，将盛浆桶内砂倒掉，清洁仪器，清理现场。

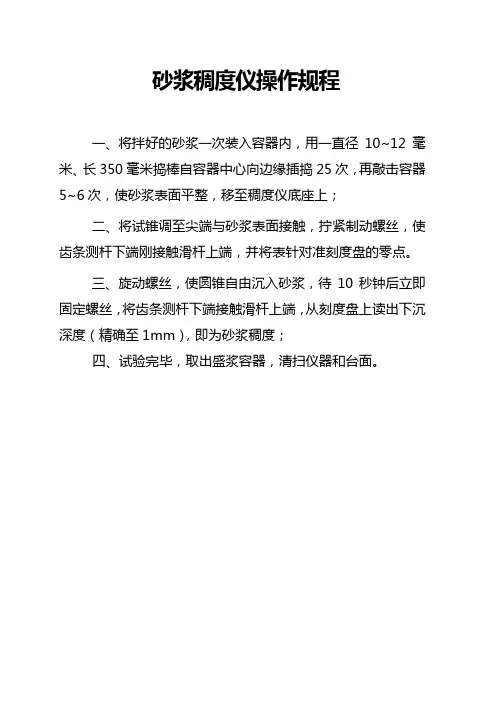

砂浆稠度仪操作规程
一、将拌好的砂浆一次装入容器内，用一直径10~12毫米、长350毫米捣棒自容器中心向边缘插捣25次，再敲击容器5~6次，使砂浆表面平整，移至稠度仪底座上；
二、将试锥调至尖端与砂浆表面接触，拧紧制动螺丝，使齿条测杆下端刚接触滑杆上端，并将表针对准刻度盘的零点。

三、旋动螺丝，使圆锥自由沉入砂浆，待10秒钟后立即固定螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读出下沉深度（精确至1mm），即为砂浆稠度；
四、试验完毕，取出盛浆容器，清扫仪器和台面。

砂浆稠度仪安全操作规程前言砂浆稠度仪是测定水泥砂浆混合物稠度的仪器。

使用砂浆稠度仪时，必须注意安全。

本文档介绍了使用砂浆稠度仪时需要注意的安全事项。

一、砂浆稠度仪的安装1.安装时应根据设备安装图纸按照要求进行安装，连接电源时应保持电源与设备连接可靠性。

2.安装完毕后应检查所有连接处是否牢固，插头及接线板处是否有松动现象。

若出现破损等损坏情况，应及时更换或维修。

3.安装完毕后应进行漏电保护接地，且应使用三芯插头，并注意任何设备的任何部件均不得露电，以免发生触电危险。

二、砂浆稠度仪的操作1.使用前应检查砂浆稠度仪的操作界面、按键及连接是否完好，防止出现故障。

2.操作者必须具备使用本仪器的相关知识和技能，同时必须佩戴防护手套、防护眼镜以及劳动防护用品等。

3.操作前应进行设备校验，以保证数据的准确性。

4.使用时应按照设备说明进行操作，禁止超量使用。

5.操作者应随时关注设备的工作状态，避免因摆放不当等原因造成危险。

三、砂浆稠度仪的维护及保养1.使用完毕后应立即清洗砂浆稠度仪的所有部件，防止设备受损。

2.定期检查设备的工作状况，如发现任何异常，应及时进行维修或更换。

3.定期更换设备的滤网，并清理内部每个通道，以保证设备的精度和稳定性。

4.砂浆稠度仪设备的保养应由专门人员负责，不得随意更换部件或进行改装。

四、砂浆稠度仪的存储及运输1.设备存放在干燥、通风、无腐蚀性气体环境下，避免存放在潮湿或酸性环境中。

2.在运输设备时，必须进行防震措施，防止设备受损或出现故障。

五、意外情况处理1.若设备出现异常情况，应及时停止使用。

2.若设备发生损坏、故障或人员受伤等情况，应立即报告安全负责人，并采取措施进行紧急处理，防止事态扩大。

六、总结本文档仅为砂浆稠度仪安全操作规程的基本要点，请在使用前认真阅读说明，遵守操作规程，以确保操作者和设备的安全。

若对操作过程中有任何疑问，应及时咨询专业人员。

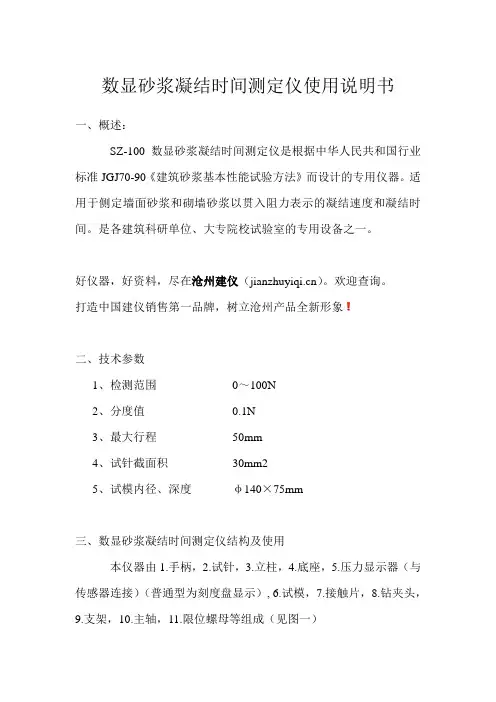

数显砂浆凝结时间测定仪使用说明书一、概述：SZ-100数显砂浆凝结时间测定仪是根据中华人民共和国行业标准JGJ70-90《建筑砂浆基本性能试验方法》而设计的专用仪器。

适用于侧定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间。

是各建筑科研单位、大专院校试验室的专用设备之一。

好仪器，好资料，尽在沧州建仪（）。

欢迎查询。

打造中国建仪销售第一品牌，树立沧州产品全新形象二、技术参数1、检测范围0～100N2、分度值0.1N3、最大行程50mm4、试针截面积30mm25、试模内径、深度φ140×75mm三、数显砂浆凝结时间测定仪结构及使用本仪器由1.手柄，2.试针，3.立柱，4.底座，5.压力显示器（与传感器连接）（普通型为刻度盘显示）, 6.试模，7.接触片，8.钻夹头，9.支架，10.主轴，11.限位螺母等组成（见图一）其原理由（1）手柄给压力通过试针轴向下滑动，使（2）试针插入（6）试模内砂浆里，由于砂浆随着时间长短而凝结硬度变化，使试针得到不同的贯入阻力，在压力显示器上读出不同的压力值。

使用时首先将搅拌均匀的砂浆装入试模内，离上口平面约10 毫米抹平，砂浆表面泌水不清除，将试模放在圆盘上，此时将压力显示器清零（显示器设定见附录）〔然后操作者用手将压杆垂直向下施压力，在10 秒时间内将试针缓慢而均匀地垂直贯入砂装25mnl ，这时压力显示器上所示为第一次测定值，同时将限位螺母（11 ）调到适当位置，放开压杆，试针在弹簧力作用下复位按每半小时重复一次，当阻力值达到0.3MPa 时改为15分钟测定一次，直到阻力值达到0.7MPa 为止砂浆贯入阻力计算：式中：fp——贯入阻力值（MP 。

）Np——贯入深度为25mm 时静压力（N ）;Ap——贯入试针截面积（30mm2）；贯入阻力值计算精确至0.01Mpa 〕。

数显砂浆凝结时间测定仪具体试验方法，请参照国华人民共和国行业标准JGJ70-90，关于建筑砂浆基本性能试验方法第六章，砂浆凝结时间测定仪有关规定执行。

砂浆稠度仪操作规程
一、操作条件
实验室温度为20℃±2℃，相对湿度不低于50％。

二、操作步骤
1、将拌制好的试验用砂浆放入锥形盛料容器内。

2、调整錐体架14使标准錐体的尖端与砂浆混合物表面接触并紧固好。

3、调节螺母3，使表针对准零位，移动表盘升降架9始齿轮滑板12下端与试錐滑杆4上端轻轻接触。

4、松开螺钉5标准锥体以其自身重量沉入砂浆混合物中。

5、待标准锥体不再往砂浆中沉入时，拧紧螺钉5转动销母3使齿条滑杆12向下滑动至试錐滑杆4，接触此时即可在表面上读得所沉入深度，以此深度即可查表得相应的沉入体积
三、注意事项
1、使用前检查落距。

2、仪器安装好后，其桌面沿彼此成直角的两个垂直方向测量时均应成水平。

四、维护与保养
1、标准试錐存放或使用时，应注意严加保护，不得碰伤标准锥体的锥面和锥体尖端。

2、试验完毕后，仪器应清洗干净，并涂上防锈油脂。

3、仪器不用时加罩保护。

砂浆稠度仪使用方法同学们！今天咱们来聊聊砂浆稠度仪的使用方法，这东西在建筑实验里可老重要啦！咱们得把砂浆稠度仪从它的“小窝”里拿出来，好好检查一下。

看看各个零件是不是都完好无损，要是有坏的地方，那可就测不准啦。

就像咱们考试前要检查铅笔有没有削好一样，可不能马虎。

检查完仪器后，接下来要准备好砂浆样本。

这个砂浆可不能随便弄哦，得按照一定的比例和方法搅拌好。

要是砂浆没弄好，那后面测出来的结果也不靠谱。

所以呢，在准备砂浆的时候，咱们得认真点，按照老师或者说明书上的要求来做。

砂浆准备好了，就可以把它装进砂浆稠度仪的圆锥形容器里啦。

装的时候要注意，不能装得太满，也不能装得太少。

就像咱们吃饭的时候，碗里的饭不能太多也不能太少，刚刚好才舒服。

装完砂浆后，要用抹刀把表面抹平，让它看起来整整齐齐的。

我们要把圆锥形容器慢慢地放到砂浆稠度仪的底座上。

放的时候要轻一点，别把砂浆弄洒了。

放好后，要调整一下圆锥形容器的位置，让它正好在底座的中心。

这就像我们玩拼图的时候，要把每一块都放得恰到好处，这样才能拼出完整的图案。

接下来就是最关键的一步啦——测量砂浆的稠度。

我们要轻轻地松开圆锥形容器上的固定螺丝，让圆锥在自身重力的作用下自然沉入砂浆中。

这时候，我们要仔细观察圆锥下沉的深度。

就像我们看温度计上的刻度一样，要看得清清楚楚。

当圆锥下沉到一定深度后，我们要马上停止测量，然后读出圆锥下沉的深度数值。

这个数值就是砂浆的稠度啦。

读数的时候要仔细，不能读错了。

要是读错了，那可就前功尽弃了。

测量完一次后，我们可以多测几次，取平均值。

这样可以让结果更准确。

就像我们做数学题的时候，多算几遍可以减少错误一样。

用完砂浆稠度仪后，我们要把它清理干净，放回原来的地方。

这样下次用的时候就还是干干净净的，不会影响测量结果。

使用砂浆稠度仪虽然有点麻烦，但是只要我们按照步骤一步一步来，认真仔细地操作，就一定能测出准确的砂浆稠度。

这样我们就能知道砂浆的质量好不好，能不能用在建筑工程里啦。

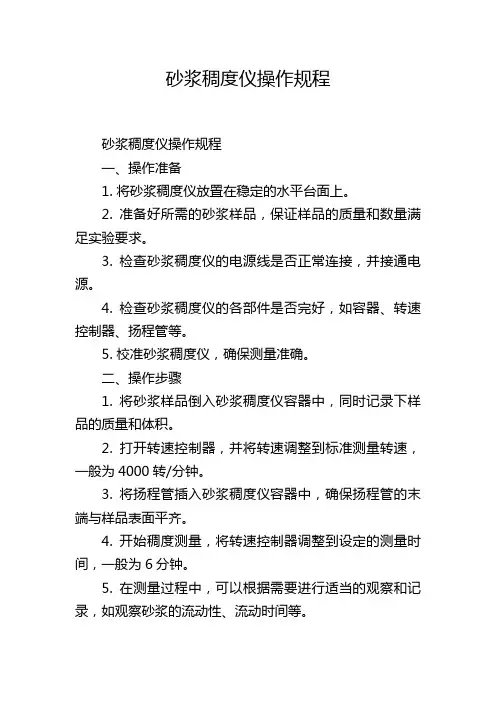

砂浆稠度仪操作规程砂浆稠度仪操作规程一、操作准备1. 将砂浆稠度仪放置在稳定的水平台面上。

2. 准备好所需的砂浆样品，保证样品的质量和数量满足实验要求。

3. 检查砂浆稠度仪的电源线是否正常连接，并接通电源。

4. 检查砂浆稠度仪的各部件是否完好，如容器、转速控制器、扬程管等。

5. 校准砂浆稠度仪，确保测量准确。

二、操作步骤1. 将砂浆样品倒入砂浆稠度仪容器中，同时记录下样品的质量和体积。

2. 打开转速控制器，并将转速调整到标准测量转速，一般为4000转/分钟。

3. 将扬程管插入砂浆稠度仪容器中，确保扬程管的末端与样品表面平齐。

4. 开始稠度测量，将转速控制器调整到设定的测量时间，一般为6分钟。

5. 在测量过程中，可以根据需要进行适当的观察和记录，如观察砂浆的流动性、流动时间等。

6. 测量结束后，关闭转速控制器，并将砂浆稠度仪容器中的样品倒出。

7. 清洗砂浆稠度仪的容器和扬程管，并将其放置干燥。

三、注意事项1. 操作时要穿戴好实验服和护眼装备，确保人身安全。

2. 在操作过程中，严禁将手指、工具等物品放入砂浆稠度仪运转部件内，以免发生意外。

3. 操作时需按照规程操作，不得随意变更测量参数。

4. 在测量结束后，即刻将样品倒出并清洗，以免对砂浆稠度仪产生损害。

5. 使用完成后，及时对砂浆稠度仪进行清洁工作，保持其清洁干净，以确保下次使用的准确性。

四、故障排除1. 若砂浆稠度仪无法启动，首先检查电源是否正常连接，并检查电源线是否有断裂。

2. 若砂浆稠度仪转速不稳定，可检查转速控制器的调节是否正确，或检查是否存在转速控制器故障。

3. 若砂浆稠度仪测量结果不准确，可检查容器和扬程管是否存在堵塞或损坏，如有需要及时更换。

4. 若砂浆稠度仪存在其他故障，应及时联系供应商或专业维修人员进行维修。

砂浆稠度仪操作规程，是为了确保砂浆稠度测试的准确性和安全性，操作人员在操作过程中应严格按照规程进行操作，并注意事项和故障排除的步骤，以提高实验的效率和可靠性。

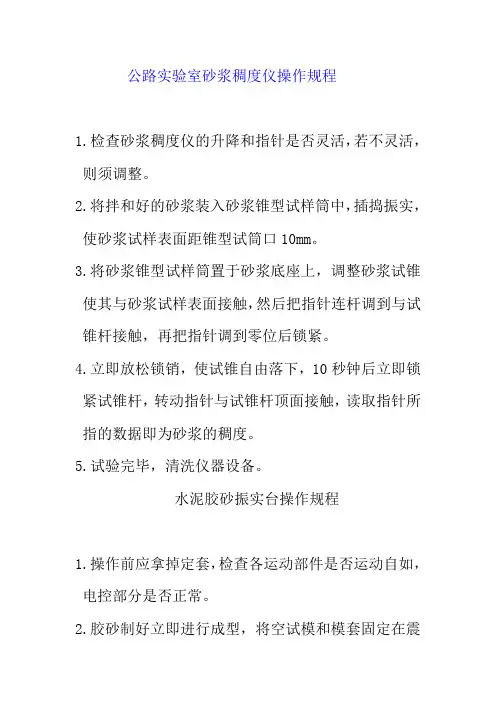

公路实验室砂浆稠度仪操作规程
1.检查砂浆稠度仪的升降和指针是否灵活，若不灵活，则须调整。

2.将拌和好的砂浆装入砂浆锥型试样筒中，插捣振实，使砂浆试样表面距锥型试筒口10mm。

3.将砂浆锥型试样筒置于砂浆底座上，调整砂浆试锥使其与砂浆试样表面接触，然后把指针连杆调到与试锥杆接触，再把指针调到零位后锁紧。

4.立即放松锁销，使试锥自由落下，10秒钟后立即锁紧试锥杆，转动指针与试锥杆顶面接触，读取指针所指的数据即为砂浆的稠度。

5.试验完毕，清洗仪器设备。

水泥胶砂振实台操作规程
1.操作前应拿掉定套，检查各运动部件是否运动自如，电控部分是否正常。

2.胶砂制好立即进行成型，将空试模和模套固定在震
实台上，用一个适当的勺子直接从搅拌锅里将胶砂分二层装入试模。

装第一层时，每个槽里约放300g胶砂，用大播料器垂直架在模套顶部，沿每一个模槽来回一次将料层抹平，接着振实60次，再装入第二层胶砂，用小播料器刮平，再震实60次。

移走模套，从震实台上取下试模，用一金属直尺以近似90°的角度架在试模模顶的一端，然后沿试模长度方向横向锯割动，慢慢向另一端移动一次，将超过试模部分的胶砂割去，并用一直尺在近似水平的情况下将试体表面抹平。

3.震实台使用后清扫仪器上的各种杂物，保持清洁，并将定位套放于原位，以免台面受力而影响中心位置。

砂浆稠度仪安全操作规程
一、准备工作
1、操作前穿戴好工作服、手套等劳动防护用品。

2、检查升降支架和齿条测杆转动灵活，指针不应松动，并转动平稳。

二、具体操作要求
3、将拌制好的试验用砂浆放入锥形盛料容器内。

4、调整锥架使标准锥体的尖端与砂浆混合物表面接触，并紧固好。

5、调节螺母使表针对准零位，移动表盘升降架使齿条滑杆下端与试锥滑杆上端轻轻接触。

6、松开螺钉，标准锥体以其自身重量沉入砂浆混合物中。

7、待标准锥体不再往砂浆中沉入时拧紧螺钉转动销母使齿条滑杆向下滑动至与试锥杆接触，此时即可在表盘上读得所测的沉入深度，以此深度即可查表得相应的沉入体积。

三、注意事项
8、试验仪器使用完毕擦拭干净，以备下次使用。

四、异常情况及处理
9、使用中出现异常情况应进行检修，合格后再使用。

五、其他要求
10、砂浆稠度仪锥底直径为75±1.5mm，试锥高度为145±3mm。

11、测量刻度盘量程为0-180mm，测量刻度盘读数误差为测量值的±2%。

The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.
编订：XXXXXXXX
20XX年XX月XX日
砂浆稠度仪操作规程简易
版
砂浆稠度仪操作规程简易版
温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

1、制好的试验用砂浆放入锥形盛料容器
内。

2、调整锥架使标准锥体的尖端与砂浆混合
物表面接触，并紧固好。

3、调节螺母使表针对准零位，移动表盘升
降架使齿条滑杆下端与试锥滑标上端轻轻接
触。

4、开螺钉标准锥体沉入砂浆混合物中。

5、标准锥体不再往砂浆中沉入时，拧紧螺钉转动螺母使齿条滑杆向下滑动直至与试锥滑竿接触。

此时即可在表盘上读出所测的沉入深度，以此深度即可查出相应的沉入体积。

该位置可填写公司名或者个人品牌名
Company name or personal brand name can be filled in this position。

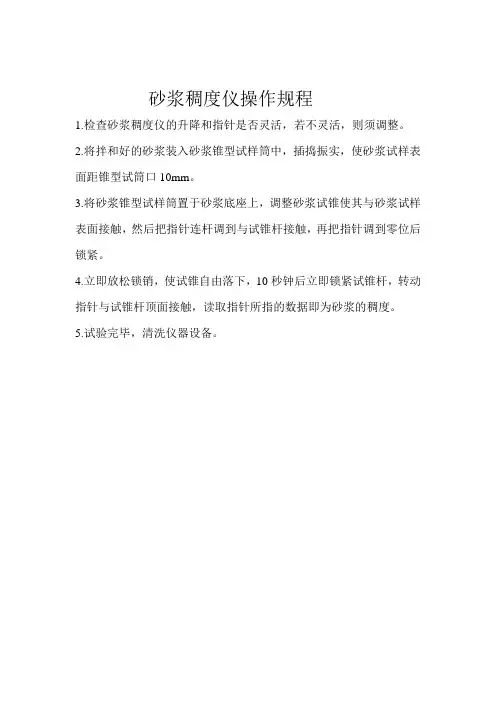

砂浆稠度仪操作规程
1.检查砂浆稠度仪的升降和指针是否灵活，若不灵活，则须调整。

2.将拌和好的砂浆装入砂浆锥型试样筒中，插捣振实，使砂浆试样表面距锥型试筒口10mm。

3.将砂浆锥型试样筒置于砂浆底座上，调整砂浆试锥使其与砂浆试样表面接触，然后把指针连杆调到与试锥杆接触，再把指针调到零位后锁紧。

4.立即放松锁销，使试锥自由落下，10秒钟后立即锁紧试锥杆，转动指针与试锥杆顶面接触，读取指针所指的数据即为砂浆的稠度。

5.试验完毕，清洗仪器设备。

SZ145型砂浆稠度仪操作规程
一、用途
SZ145型砂浆稠度仪仅用来测定砂浆的流动性。

砂浆的稠度是以一定几何形状和重量的标准圆锥体仪器自生的重量自由地沉入砂浆混合物中，沉度用厘米来表示。

二、参数：
1.测量范围：沉入深度 0—14.5cm
沉入体积 0—229.3cm
2.最小刻度（沉入深度） 1mm
3.锥体几何参数：
圆锥体 30C。

高度 145mm
锥地直径 77.72mm
4.锥地与滑杆合重300±0.02mm
5.外形尺寸：360*300*920mm
6.重量≈20kg
三、操作方法：
1.将拌制好的试验用砂浆放入锥形盛料容器。

2.调整锥体架，使标准锥体的尖端与砂浆混合物表面接触，并紧固好。

3.调节稍母，使表针对准零位，移动表盘升降架，使齿条滑竿下端与锥杆上端轻轻接触。

4.松开螺钉，标准锥体仪器自重沉入砂浆混合物中。

5.标准锥体不再往砂浆中沉入时，拧紧螺钉转动稍母，使齿条滑竿向下滑动至试锥滑竿接触，此时即可在表盘上读得所测得的沉入深度。

以此深度即可查得相应的沉入体积。

四、注意事项：
1.标准试锥存放或使用时，应注意严加保护，不得碰伤标准锥体的外锥面和锥体尖端。

2.试验完毕后，仪器应清洗干净，并涂上防锈油脂。

3.仪器不用时加罩保护。

SZ145型砂浆稠度仪操作规程1. 用途与主要技术指标1.1 SZ145型砂浆稠度仪主要性能指标沉入深度：0-14.5厘米沉入体积：0-229.3立方厘米最小刻度值：1毫米锥体几何参数：圆锥角：30°高度：145毫米锥底直径：77.72毫米锥体与滑杆杆合重：300±2克外形尺寸：360×300×920毫米重量：≈20公斤2. 使用前后检查2.1 使用前检查a）使用前检查设备的电源是否正常。

b）使用前认真检查电源插头座的PE黄绿线是否安全接地，而不是接电源零线，确保外壳安全接地。

c) 使用前应拿掉定位套，检查各运动部件是否运动自如，电控部分是否正常，加注润滑油后开机空转，检查一切正常方可使用，每次使用前必须拿掉定位套。

d) 使用前检查振动台的振动时间及制动时间一次，试车前放上空试模及漏斗。

2.2 使用后检查a）使用后检查设备在检测中有无损坏。

b）使用后应清理干净检测设备，做好日保养，正确填写使用维修记录。

c) 使用后应切断电源，定位套是否放于原位。

3. 操作方法3.1将拌制好的试验用砂浆放入锥形盛料容器7内。

3.2调整锥架14使标准锥体的类端与砂浆混合物表面接触，紧固好。

3.3调节销母3使表针对准零位，移动表盘升降架9使齿条杆12下端与试锥滑杆4上端轻轻接触。

3.4松开螺钉标准锥体以其自身重量沉入砂浆混合物中。

3.5待标准锥体不再往砂浆中沉入时拧紧螺钉5转动销母3使齿条滑杆12向下滑动至与试准滑杆4接触，此时即可在表盘上读得所测的沉入深度，以此深度即可查表得相应的深入体积。

4. 异常处理4.1 检测过程中，若发生停电现象而造成试验中断，检测工作应重新开始。

4.2 检测过程中，若设备发生故障或损坏，应中止试验，检测工作应重新开始。

5. 日常维护5.1 每次使用后，应将设备清理干净，并填写使用维修记录，便于下次检测使用。

5.2 每次使用后检查各连接处的螺钉是否有松动现象，并及时加固，擦试机身上的油污和灰尘。

操作规程编号：LX-FS-A25725 砂浆稠度仪安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑精编范本，实用简洁操作规程编号：LX-FS-A25725第2页/ 总2页砂浆稠度仪安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1、制好的试验用砂浆放入锥形盛料容器内。

2、调整锥架使标准锥体的尖端与砂浆混合物表面接触，并紧固好。

3、调节螺母使表针对准零位，移动表盘升降架使齿条滑杆下端与试锥滑标上端轻轻接触。

4、开螺钉标准锥体沉入砂浆混合物中。

5、标准锥体不再往砂浆中沉入时，拧紧螺钉转动螺母使齿条滑杆向下滑动直至与试锥滑竿接触。

此时即可在表盘上读出所测的沉入深度，以此深度即可查出相应的沉入体积。

请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

数显砂浆稠度仪简介数显砂浆稠度仪是一种用于测试混凝土、泥浆、砂浆等材料稠度的仪器。

它通过测量物料在施工过程中的流动性和粘稠度来判断材料的质量，从而保证工程的稳定性。

原理数显砂浆稠度仪的原理是利用旋转框中的扁平式针头和静止的金属套筒之间的相互作用力，通过读取旋转框的角位移，来计算出砂浆的粘度值。

在测试过程中，将砂浆倒入砂浆稠度仪中，旋转框里的扁平式针头开始旋转，停止后，计算出旋转角度，就可以得出材料的粘度值。

此种测试方法可以在砂浆的不同混合物质量下进行，因此，可通过测试来判断砂浆的质量。

使用方法在使用数显砂浆稠度仪之前，需要先了解仪器的基本操作和使用步骤。

1.将旋转框调整到零位，并清洗干净。

2.将要测试的砂浆倒入仪器中，填充到框架的两段之间。

3.打开电源开关，在屏幕上输入初值，如10，然后按下“归零”按钮。

4.开始测试，按下“启动”按钮，扁平式针头开始旋转，在旋转中，可看到屏幕上的数值逐渐升高。

5.测试结束，停止扁平式针头的旋转，并记录测试结果，数据可以存在数据存储卡中，也可以进行打印。

6.清洗仪器，保证下一次测试使用。

需要注意的是，测试时需要密封好测试场所，避免外部气流对测试结果造成影响。

结论数显砂浆稠度仪可以准确测量材料的粘性、流动性等数据，是混凝土、泥浆、砂浆等建筑材料测试的重要工具。

正确操作仪器可以提高材料测试的准确性和稳定性，从而保证工程的质量和安全。

结语本文简要介绍了数显砂浆稠度仪的原理、使用方法，以及在测试过程中需要注意的事项。

希望大家在使用时能够注意操作，正确使用仪器，从而提高测试质量，保证工程的品质和安全。

SJS-15数显砂浆渗透仪利用说明书一、数显砂浆渗透仪适用范围SJS-15数显砂浆渗透仪要紧利用于砂浆抗渗性能的实验和抗渗标号的测定。

同时也可利用它做建筑材料透气性的测定和质量检查。

因此取得了有关生产、施工、设计、教研等部门的普遍利用。

其要紧特点是压力值通过传感器在压力显示仪上显示出来，并能按设定的程序实现自动升压、自动完成实验，减轻工作人员负担。

好仪器，好资料，尽在沧州建仪（）。

欢迎查询。

打造中国建仪销售第一品牌，树立沧州产品全新形象二、数显砂浆渗透仪要紧技术参数一、最大工作压力：（用户可在下自由选择）二、工作方式：自动恒压（数显型：自动恒压且自动升压）3、一次可作试件数： 6个4、试模几何尺寸（亦称主模）模腔上口直径：φ70mm模腔下口直径：φ80mm高度： 30mm五、柱塞泵参数流量： min六、电动机功率： 120W电源： 380V-50HZ7、外形尺寸： 950×500×800mm八、质量：≈100KG三、数显砂浆渗透仪要紧工作原理及其结构（见附图一）砂浆抗渗仪和数显型砂浆抗渗仪是利用密封容器内压力处处相等的原理（水位差忽略不计），以水泵对整个系统输压，并通过电接点压力表或压力操纵器操纵加压压力的大小来实现压力水由下向上渗透压装在试模中的试件，从而测定试件抗渗性能和计算其抗渗标号的仪器。

砂浆抗渗仪和数显型砂浆抗渗仪要紧由箱体、工作台、供压系统、操作台等组成。

一、箱体。

由各类型钢焊接而成，要紧用于安装和联接各个部件。

其上部安装有工作台，内部安装有供压系统及电器箱，前部安装有操作台。

二、工作台。

由不锈钢面板制成，并安装有12个模座，用于安装试模之用。

3、供压系统。

由电动机、动力箱、水泵、水包、平安阀、管道等组成。

电动机用于向系统提供动力源；动力箱用于将电动机所提供的动力源转化成来回运动的动力并提供给水泵；水泵用以向整个系统提供水压；水包用以稳固供给系统的水压、并起水压源的分流作用；平安阀安装在水包中央，平安阀的作用是确保系统压力不大于压力表最大量程。
