工程机械轮胎规格

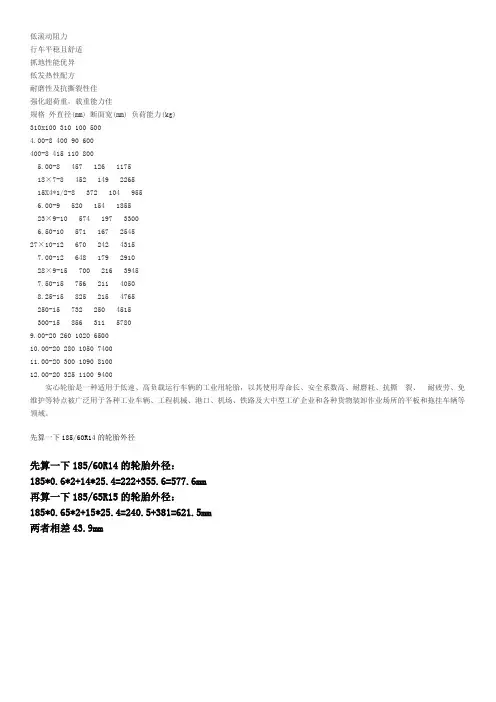

低滚动阻力行车平稳且舒适抓地性能优异低发热性配方耐磨性及抗撕裂性佳强化超荷重，载重能力佳规格外直径(mm) 断面宽(mm) 负荷能力(kg)310x100 310 100 5004.00-8 400 90 600400-8 415 110 8005.00-8 457 126 117518×7-8 452 149 226515X4*1/2-8 372 104 9556.00-9 520 154 185523×9-10 574 197 33006.50-10 571 167 254527×10-12 670 242 43157.00-12 648 179 291028×9-15 700 216 39457.50-15 756 211 40508.25-15 825 215 4765250-15 732 250 4515300-15 856 311 57809.00-20 260 1020 650010.00-20 280 1050 740011.00-20 300 1090 810012.00-20 325 1100 9400实心轮胎是一种适用于低速、高负载运行车辆的工业用轮胎，以其使用寿命长、安全系数高、耐磨耗、抗撕裂、耐疲劳、免维护等特点被广泛用于各种工业车辆、工程机械、港口、机场、铁路及大中型工矿企业和各种货物装卸作业场所的平板和拖挂车辆等领域。

先算一下185/60R14的轮胎外径先算一下185/60R14的轮胎外径：185*0.6*2+14*25.4=222+355.6=577.6mm再算一下185/65R15的轮胎外径：185*0.65*2+15*25.4=240.5+381=621.5mm两者相差43.9mm。

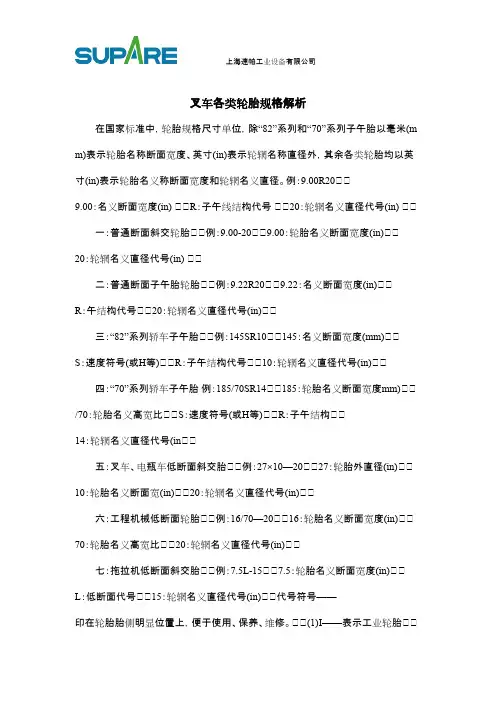

叉车各类轮胎规格解析在国家标准中，轮胎规格尺寸单位，除“82”系列和“70”系列子午胎以毫米(m m)表示轮胎名称断面宽度、英寸(in)表示轮辋名称直径外，其余各类轮胎均以英寸(in)表示轮胎名义称断面宽度和轮辋名义直径。

例：9.00R20 9.00：名义断面宽度(in) R：子午线结构代号 20：轮辋名义直径代号(in) 一：普通断面斜交轮胎 例：9.00-20 9.00：轮胎名义断面宽度(in) 20：轮辋名义直径代号(in) 二：普通断面子午胎轮胎 例：9.22R20 9.22：名义断面宽度(in) R：午结构代号 20：轮辋名义直径代号(in) 三：“82”系列轿车子午胎 例：145SR10 145：名义断面宽度(mm) S：速度符号(或H等) R：子午结构代号 10：轮辋名义直径代号(in) 四：“70”系列轿车子午胎例：185/70SR14 185：轮胎名义断面宽度mm) /70：轮胎名义高宽比 S：速度符号(或H等) R：子午结构 14：轮辋名义直径代号(in 五：叉车、电瓶车低断面斜交胎 例：27×10—20 27：轮胎外直径(in) 10：轮胎名义断面宽(in) 20：轮辋名义直径代号(in) 六：工程机械低断面轮胎 例：16/70—20 16：轮胎名义断面宽度(in) 70：轮胎名义高宽比 20：轮辋名义直径代号(in) 七：拖拉机低断面斜交胎 例：7.5L-15 7.5：轮胎名义断面宽度(in) L：低断面代号 15：轮辋名义直径代号(in) 代号符号——印在轮胎胎侧明显位置上，便于使用、保养、维修。

(1)I——表示工业轮胎 (2)D——表示斜交结构(在轮胎规格中) (3)B——表示带束斜交结构(在轮胎规格中) (4)R——表示子午线结构(在轮胎规格中) (5)PR——表示层级(在轮胎规格之末) 汉语拼音字母代号及汉字 (1)G——表示帘布层为钢丝 (2)M——表示帘布层为棉帘线 (3)N——表示帘布层为尼龙线 (4)R——表示帘布层为人造丝 (5)TL——表示无内胎轮胎 符号“←”——表示行驶方向 符号“△”——磨耗标志，在箭头指向花纹沟底部。

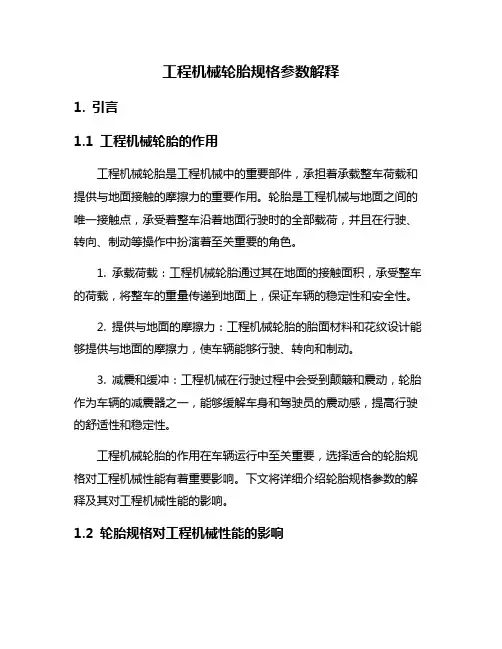

工程机械轮胎规格参数解释1. 引言1.1 工程机械轮胎的作用工程机械轮胎是工程机械中的重要部件，承担着承载整车荷载和提供与地面接触的摩擦力的重要作用。

轮胎是工程机械与地面之间的唯一接触点，承受着整车沿着地面行驶时的全部载荷，并且在行驶、转向、制动等操作中扮演着至关重要的角色。

1. 承载荷载：工程机械轮胎通过其在地面的接触面积，承受整车的荷载，将整车的重量传递到地面上，保证车辆的稳定性和安全性。

2. 提供与地面的摩擦力：工程机械轮胎的胎面材料和花纹设计能够提供与地面的摩擦力，使车辆能够行驶、转向和制动。

3. 减震和缓冲：工程机械在行驶过程中会受到颠簸和震动，轮胎作为车辆的减震器之一，能够缓解车身和驾驶员的震动感，提高行驶的舒适性和稳定性。

工程机械轮胎的作用在车辆运行中至关重要，选择适合的轮胎规格对工程机械性能有着重要影响。

下文将详细介绍轮胎规格参数的解释及其对工程机械性能的影响。

1.2 轮胎规格对工程机械性能的影响轮胎规格是工程机械设计中一个非常重要的参数，它直接影响着工程机械的性能。

不同的轮胎规格会对工程机械的操控性、稳定性、载重能力等产生直接影响。

轮胎规格的选择会影响工程机械的操控性能。

一个合适的轮胎规格可以提高工程机械的转向灵活性，加强对地面的抓地力，从而提高整体的操控性能，使操作更加稳定和精准。

轮胎规格对工程机械的性能有着重要的影响。

在选择轮胎规格时，需要充分考虑工程机械的具体工作条件，尽量选择适合的规格，以提高工程机械的整体性能和效率。

只有选择合适的轮胎规格，工程机械才能发挥出最佳的性能，保障工程施工的顺利进行和安全运行。

2. 正文2.1 轮胎规格参数解释轮胎规格参数解释是指轮胎上所标注的一系列数字和字母代表着轮胎的具体规格和性能参数。

这些参数对于工程机械的性能和安全性具有重要影响，因此了解和理解这些参数是非常必要的。

轮胎规格参数通常包括轮胎胎面宽度、轮胎剖面比、轮胎直径、载重指数和速度等级等内容。

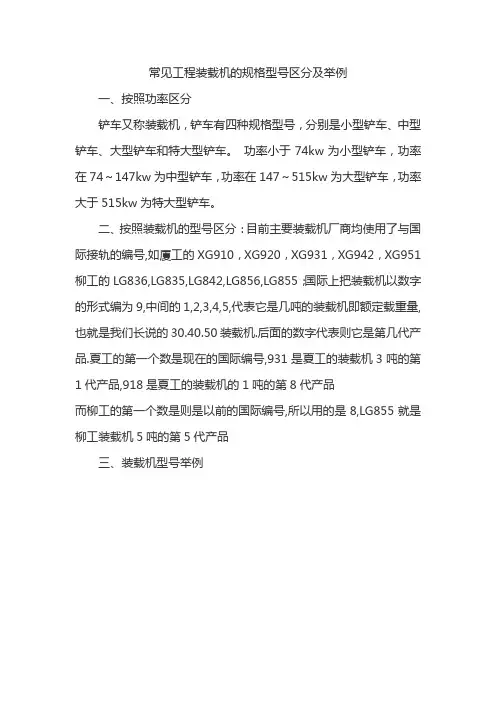

常见工程装载机的规格型号区分及举例一、按照功率区分铲车又称装载机，铲车有四种规格型号，分别是小型铲车、中型铲车、大型铲车和特大型铲车。

功率小于74kw为小型铲车，功率在74～147kw为中型铲车，功率在147～515kw为大型铲车，功率大于515kw为特大型铲车。

二、按照装载机的型号区分：目前主要装载机厂商均使用了与国际接轨的编号,如厦工的XG910，XG920，XG931，XG942，XG951 柳工的LG836,LG835,LG842,LG856,LG855；国际上把装载机以数字的形式编为9,中间的1,2,3,4,5,代表它是几吨的装载机即额定载重量,也就是我们长说的30.40.50装载机.后面的数字代表则它是第几代产品.夏工的第一个数是现在的国际编号,931是夏工的装载机3吨的第1代产品,918是夏工的装载机的1吨的第8代产品而柳工的第一个数是则是以前的国际编号,所以用的是8,LG855就是柳工装载机5吨的第5代产品三、装载机型号举例图一临工L916、L920、L933装载机的型号及额定载重、斗容量图二临工L936、L946、L952装载机的型号及额定载重、斗容量四、临工LG953装载机的具体参数•标配斗容量：3 m³•发动机功率：162 KW•三项和时间：10.2 s•整机工作质量：16600 KG•铲斗额定载荷：5000 Kg•最大卸载高度：3050 mm•最大高度的卸载距离：1148 mm 五、龙工LG855装载机的具体参数•龙工LG855装载机主要参数•标配斗容量：3 m³•整机工作质量：16600 KG•铲斗额定载荷：5000 Kg六、其他小型装载机的具体参数及市场价格1）ZL04装载机1、卸载高度: 1.6米2、铲斗容量:0.25立方3、载重:0.4吨4、发动机:（时风）单缸22ML5、发动机功率:16.2kw6、自重 :1.1吨7、轮胎规格:前轮600-12 后轮750-208、行驶速度:30公里9、行走方式:机械行走，后驱，三进一退10、外型尺寸:4300×1150×1930mm价格在2万左右2）ZL10装载机1、卸载高度: 2.9米2、铲斗容量 :0.4m33、载重: 1吨4、发动机:（时风）单缸28ML5、发动机功率:20.58kw6、自重:2.1吨7、轮胎型号: 825-168、行驶速度: 30公里9、行走方式:机械行走，四轮驱动10、外型尺寸: 4900×1600×2400mm 价格3万左右3）ZL16装载机1、卸载高度:3.2米2、铲斗容量 :0.6m33、载重: 1.6吨4、发动机:安徽全柴4905、发动机功率:38kw6、自重:2.84吨7、轮胎型号:12.00-168、行驶速度: 30公里9、行走方式:机械行走，四轮驱动10、外型尺寸:5100×1700×2800mm 价格在4万左右4）LG20装载机1、卸载高度:3.2米2、铲斗容量 :1m33、载重: 2吨4、发动机:潍柴41025、发动机功率:63kw6、自重:3.52吨7、轮胎型号:20.5-168、行驶速度: 30公里9、行走方式:机械行走，液压无极变速（液力变矩器），四轮驱动10、外型尺寸:5300×1860×2800mm价格在6万左右。

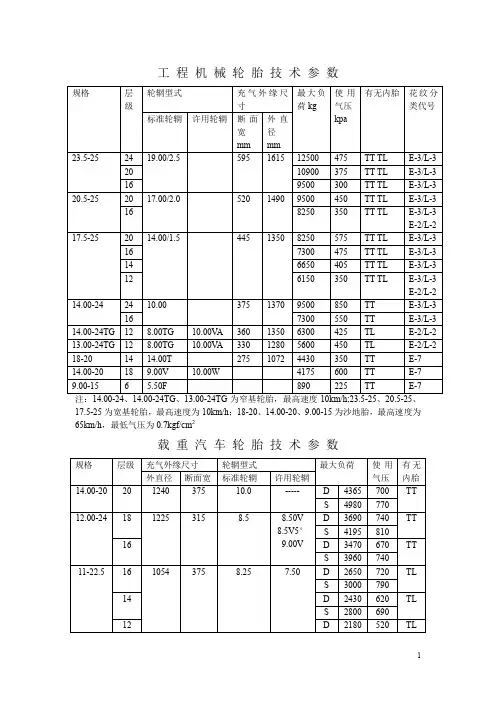

工程机械轮胎技术参数注：14.00-24、14.00-24TG、13.00-24TG为窄基轮胎，最高速度10km/h;23.5-25、20.5-25、17.5-25为宽基轮胎，最高速度为10km/h；18-20、14.00-20、9.00-15为沙地胎，最高速度为65km/h，最低气压为0.7kgf/cm2载重汽车轮胎技术参数工业车辆轮胎技术参数农业轮胎技术参数轿车轮胎技术参数谈到轮胎，很多人都知道米其林的轮胎享有盛名，这家法国公司早在1946年就发明了子午线轮胎，这种轮胎的内部帘布编织排列方向与胎面中心线成90度角，形似地球仪上的子午线而得名。

胎顶加钢丝层，能承受较大的内压应力，胎面不易变形，具有良好的地面抓力和稳定性，十分适合高速行驶。

目前，现代轿车的轮子都是使用子午线轮胎。

子午线轮胎的规格包括宽度，高宽比，内径和速度极限符号。

再以丰田CROWN3.0轿车为例，其轮胎规格是195/65R15，表示轮胎两边侧面之间的宽度是195 毫米，斜线之后的65 表示高宽比，“R”代表单词RADIAL，表示子午轮胎，15 是轮胎的内径，以英寸计。

有些轮胎还注有速度极限符号和载重指标值，分别用P、R、S、T、H、V、Z 等字母代表各段速度极限值和用阿拉伯数字表示载重指标值，这里就不一一叙述了（请阅轮胎速度代号表和轮胎载重指标表）。

汽车轮胎速度代号表速度代号安全速度（公里/小时）P 150Q 160R 170S 180T 190U 200H 210V 240Z >240轮胎载重指标载重指标最大载重（公斤）75 38776 40077 41278 42579 43580 45081 46282 47583 48784 50085 51586 53087 54588 56089 58090 60091 61592 630我是中国的一家生产轮胎的工厂，工厂地址在：山东省青岛市，我们工厂现在有四个品牌：“WORLDWIDE”“MARCHER”“BROADWAY”“GOLDWHEEL”我们的产品已经通过了DOT，ISO9001，GCC，SASO，和CCC ECE等认证。

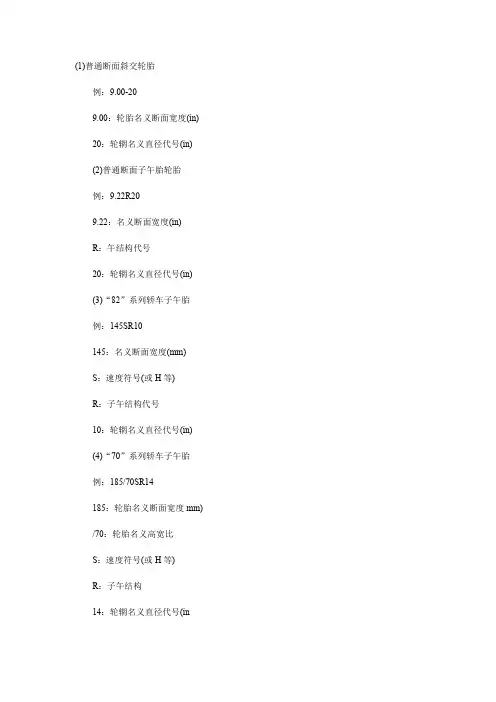

(1)普通断面斜交轮胎例：9.00-209.00：轮胎名义断面宽度(in)20：轮辋名义直径代号(in)(2)普通断面子午胎轮胎例：9.22R209.22：名义断面宽度(in)R：午结构代号20：轮辋名义直径代号(in)(3)“82”系列轿车子午胎例：145SR10145：名义断面宽度(mm)S：速度符号(或H等)R：子午结构代号10：轮辋名义直径代号(in)(4)“70”系列轿车子午胎例：185/70SR14185：轮胎名义断面宽度mm)/70：轮胎名义高宽比S：速度符号(或H等)R：子午结构14：轮辋名义直径代号(in(5)叉车、电瓶车低断面斜交胎例：27×10—2027：轮胎外直径(in)10：轮胎名义断面宽(in)20：轮辋名义直径代号(in)(6)工程机械低断面轮胎例：16/70—2016：轮胎名义断面宽度(in)70：轮胎名义高宽比20：轮辋名义直径代号(in)(7)拖拉机低断面斜交胎例：7.5L-157.5：轮胎名义断面宽度(in)L：低断面代号15：轮辋名义直径代号(in)代号符号——印在轮胎胎侧明显位置上，便于使用、保养、维修。

(1)I——表示工业轮胎(2)D——表示斜交结构(在轮胎规格中)(3)B——表示带束斜交结构(在轮胎规格中)(4)R——表示子午线结构(在轮胎规格中)(5)PR——表示层级(在轮胎规格之末)汉语拼音字母代号及汉字(1)G——表示帘布层为钢丝(2)M——表示帘布层为棉帘线(3)N——表示帘布层为尼龙线(4)R——表示帘布层为人造丝(5)TL——表示无内胎轮胎符号“←”——表示行驶方向符号“△”——磨耗标志，在箭头指向花纹沟底部史上最全的汽车轮胎知识大全搜集轮胎的种类提起轮胎的种类，其实有很多种分法：有按车种分类的，有按用途分类的，有按大小分类的，有按花纹分类的，有按构造分类的。

●按汽车种类分类轮胎按车种分类，大概可分为8种。

即：PC——轿车轮胎;LT——轻型载货汽车轮胎;TB ——载货汽车及大客车胎;AG——农用车轮胎;OTR——工程车轮胎;ID——工业用车轮胎;AC——飞机轮胎;MC——摩托车轮胎。

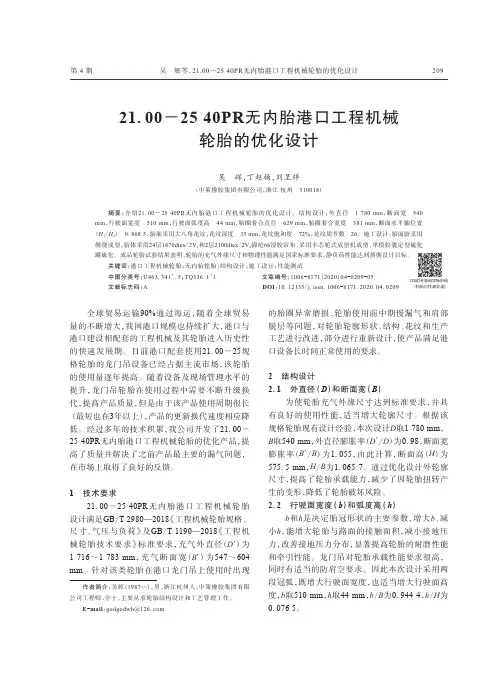

第 4 期吴　辉等．21.00－25 40PR无内胎港口工程机械轮胎的优化设计20921.00－25 40PR无内胎港口工程机械轮胎的优化设计吴　辉，丁赵杨，刘呈祥（中策橡胶集团有限公司，浙江杭州310018）摘要：介绍21.00－25 40PR无内胎港口工程机械轮胎的优化设计。

结构设计：外直径　1 780 mm，断面宽　540 mm，行驶面宽度　510 mm，行驶面弧度高　44 mm，胎圈着合直径　629 mm，胎圈着合宽度　381 mm，断面水平轴位置（H1/H2）　0.868 5，胎面采用大八角花纹，花纹深度　35 mm，花纹饱和度　72%，花纹周节数　26。

施工设计：胎面胶采用缠绕成型，胎体采用24层1870dtex/2V1和2层2100dtex/2V2锦纶66浸胶帘布，采用半芯轮式成型机成型、单模胶囊定型硫化罐硫化。

成品轮胎试验结果表明，轮胎的充气外缘尺寸和物理性能满足国家标准要求，静负荷性能达到预期设计目标。

关键词：港口工程机械轮胎；无内胎轮胎；结构设计；施工设计；性能测试中图分类号：U463.341＋.5；TQ336.1＋1 文章编号：1006-8171（2020）04-0209-05文献标志码：A DOI：10.12135/j.issn.1006-8171.2020.04.0209全球贸易运输90%通过海运，随着全球贸易量的不断增大，我国港口规模也持续扩大，港口与港口建设相配套的工程机械及其轮胎进入历史性的快速发展期。

目前港口配套使用21.00－25规格轮胎的龙门吊设备已经占据主流市场，该轮胎的使用量逐年提高。

随着设备及现场管理水平的提升，龙门吊轮胎在使用过程中需要不断升级换代，提高产品质量，但是由于该产品使用周期很长（最短也在3年以上），产品的更新换代速度相应降低。

经过多年的技术积累，我公司开发了21.00－25 40PR无内胎港口工程机械轮胎的优化产品，提高了质量并解决了之前产品最主要的漏气问题，在市场上取得了良好的反馈。

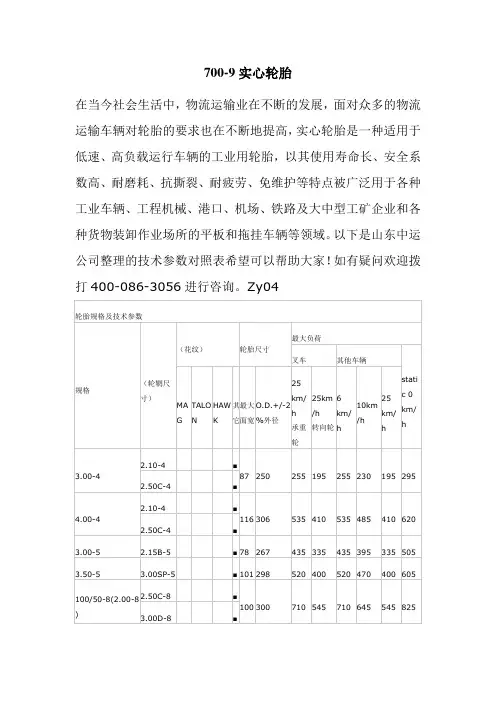

700-9实心轮胎在当今社会生活中，物流运输业在不断的发展，面对众多的物流运输车辆对轮胎的要求也在不断地提高，实心轮胎是一种适用于低速、高负载运行车辆的工业用轮胎，以其使用寿命长、安全系数高、耐磨耗、抗撕裂、耐疲劳、免维护等特点被广泛用于各种工业车辆、工程机械、港口、机场、铁路及大中型工矿企业和各种货物装卸作业场所的平板和拖挂车辆等领域。

以下是山东中运公司整理的技术参数对照表希望可以帮助大家！如有疑问欢迎拨打400-086-3056进行咨询。

Zy04轮胎规格及技术参数规格（轮辋尺寸）（花纹）轮胎尺寸最大负荷叉车其他车辆static 0km/h MAGTALONHAWK其它最大面宽O.D.+/-2%外径25km/h承重轮25km/h转向轮6km/h10km/h25km/h3.00-4 2.10-4 ■87 250 255 195 255 230 195 295 2.50C-4 ■4.00-4 2.10-4 ■116 306 535 410 535 485 410 620 2.50C-4 ■3.00-5 2.15B-5 ■ 78 267 435 335 435 395 335 505 3.50-5 3.00SP-5 ■ 101 298 520 400 520 470 400 605100/50-8(2.00-8 ) 2.50C-8 ■100 300 710 545 710 645 545 825 3.00D-8 ■4.00-8 2.50C-8 ■130 406950 730 950 860 730 1100 3.00D-8 ■3.25I-8 ■3.75-8 ■1010 775 1010 915 775 11705.00-8 3.00D-8 ■■■143 4581415 1090 1415 1285 1090 1645 3.25I-8 ■3.75-8 ■1500 1155 1500 1365 1155 174515*4 1/2-8 (125/75-8) 3.00D-8 ■■132 377 1040 800 1040 940 800 1210 3.25I-8 ■16*6-8(15/75-8) 4.33R-8 ■■164 417 1495 1150 1495 1355 1150 173517*7-8 4.33R-8 ■ 187 432 1630 1255 1630 1480 1255 189518*7-8(180/70-8)4.33R-8 ■■187 453 2145 1650 2145 1945 1650 2490 18*9-8 7.00E-08 ■ 228 457 2535 1950 2535 2300 1950 29455.00-9 3.50D-9 ■ 129 487 1445 1110 1445 1310 1110 16756.00-9 4.00E-09 ■■■173 529 1885 1450 1885 1710 1450 219016*5-9 3.50D-9 ■128 406 1050 810 1050 950 810 1225 4.00E-09 ■21*8-9(200/75-9) 6.00E-09 ■216 5242755 2120 2755 2505 2120 3200 7.00E-09 ■2895 2225 2895 2625 2225 3360140/55-9 4.00E-09 ■ 140 380 1170 900 1170 1060 900 13606.50-10 5.00F-10 ■■■191 576 2340 1800 2340 2125 1800 2720 5.50F-10 ■7.50-10 5.00F-10 ■224 632 3070 2360 3070 2785 2360 3565 5.50F-10 ■23*9-10(225/75-10)6.50F-10 ■■243 583 3445 2650 3445 3125 2650 4000200/50-10 6.50F-10 ■■200 457 2470 1900 2470 2240 1900 2870560/165-11(165/115-11)5.00-11 ■ 165 560 2405 1850 2405 2185 1850 27957.00-12 5..00S-12■■■207 657 2920 2240 2920 2645 2240 33808.25-12 5.00S-12 ■210 724 3440 2645 3440 3120 2645 399523*10-12 8.00G-12■ 275 583 3770 2900 3770 3420 2900 438027*10-12 8.00G-12■■275 676 3900 3000 3900 3540 3000 4530150/100-13(23*5)3.75P-13 ■ 167 622 1715 1320 1715 1560 1320 19955.50-15 4.50E-15SDC■ 162 666 2430 1870 2430 2205 1870 28256.00-15 4.50E-15SDC■ 165 700 2725 2095 2725 2470 2095 3165680/180-15(180/120-15)5.50-15 ■ 180 680 2990 2300 2990 2715 2300 34757.00-15 5.50-15 ■213 731 3545 2725 3545 3215 2725 4115 6.00-15 ■7.50-15 5.50-15 ■229 757 3900 3000 3900 3540 3000 4530 6.00-15 ■6.50-15 ■8.25-157.50-15(32) 5.50-15 ■■■253 8194600 3540 4600 4175 3540 5345 6.00-15 ■4750 3650 4750 4300 3650 5510 6.50-15 ■28*9-15(8.15-1 5)225/75-15 6.50-15 ■■■233 693 3770 2900 3770 3125 2650 4380 7.00-15 ■28*12.5-15(315/50-15)9.75-15 ■ 318 693 5525 4250 5525 4575 3875 6420250-15 250/70-15 7.00-15 ■■265 720 4745 23650 4745 4200 3570 5510 7.50-15 ■300-15(315/70-15)8.00-15 ■■324 823 5850 4500 5850 5310 4500 6795 310-15EW 8.00V-15 ■ 324 823 5850 4500 5850 5310 4500 6795 355/65-15(32*12.1-15)9.75-15 ■355 823 7800 6000 7000 6430 5450 90606.50-16 5.50-16 ■194 747 2600 2000 2600 2360 2000 3020 6.00-16 ■7.50-16 5.50-16 ■220 798 3965 3050 3965 3600 3050 4605 6.00-16 ■8.00-16 5.50-16 ■230 817 4160 3200 4160 3775 3200 4830 6.00-16 ■9.00-16 5.50-16 ■255 867 4355 3350 4355 3955 3350 5060 6.00-16 ■7.50-20 6.00-20 ■230 909 3900 3250 3900 3520 3200 4910 6.50-20 ■8.25-20 6.50-20 ■2539514400 3650 4400 4005 3675 5510 7.00-20 ■2587.50-20 ■263 4600 3875 4600 4190 3845 58509.00-20 6.50-20 ■271992 5400 4500 5400 4850 4450 6795 7.00-20 ■2767.50-20 ■28110.00-20 6.50-20 ■28710295840 4875 5840 5315 4865 7360 7.00-20 ■292 6000 5000 6000 5450 5000 75507.50-20 ■2978.00-20 ■30211.00-20 7.50-20 ■314 1058 6540 5450 6540 6815 6250 8230 8.00-20 ■12.00-20 8.00-20 ■33210987560 6300 7560 6815 6250 9515 8.50-20 ■33710.00-20 ■ 352 8520 7100 8520 7740 7100107231*10-20 7.50-20 ■ 292 815 4030 3100 4030 3660 3100 4680 33*12-20 7.50-20 ■ 341 881 5200 4000 5200 4720 4000 6040 36*14-20 7.50-20 ■ 388 954 6175 4750 6175 5605 4750 717512.00-24 8.00TG-24■3321196 8040 6700 8040 7250 665010115 8.50-24IRA■33710.00-24IRA■337 1217 9000 7500 9000 8175 750011325355/85-24 (48.5/14-24) 11.25-24IRA■ 337 121711049200110410030 92001389355/85-24 (48.5*14-24) 12.00-24IRA■ 337 121711769800117610680 9800148014.00-24 10.00-24IRA■405 131311009250110010000 9175139714.00-25 11.25-25 ■405 1345 12481040012481133510401570516.00-25 11.25-25 ■42321493150012500150013625。

工程胎分为四类：●第一类：重型自卸车和铲运机轮胎，用于运输作业，通常在不平整的路面上以中等速度行驶，最高速度为65Km/h，单程不超过4Km；●第二类：平地机轮胎，用于修筑或养护道路，作业时轮胎负荷较稳定，工作周期内速度较慢，最高速度为40Km/h；●第三类：装载机和推土机等轮胎，主要用于短距离装运，作业速度慢、运输距离短，最高速度为10Km/h，单程不超过75m；●第四类：压路机轮胎，用于压平或压实路面、场地和跑道，行程短速度低，最高速度为10Km/h。

窄基轮胎（普通断面轮胎）：轮胎断面高宽比为0.95左右的工程轮胎。

宽基轮胎：轮胎断面高宽比为0.80左右的工程轮胎。

低断面轮胎：轮胎断面高宽比为0.65左右（65系列）或0.70左右（70系列）的工程轮胎。

高压胎：充气压力为5～7Kg/㎝2.低压胎：充气压力为1.5～5Kg/㎝2.超低压胎：充气压力为0.51.5Kg/㎝2.巨型工程轮胎：是指轮胎轮辋直径≥33时，轮胎充气外直径在2000mm以上，单胎负荷量（10Km/h）在20000kg以上的工程轮胎为巨型工程轮胎，如18.00-33、21.00-35、30.00-51、40.00-57，以及宽基的33.25-35、33.5-33、35 /65-33、45/65-45等。

大型工程轮胎：是指轮辋直径在2533时，如18.00-25、18.00-33、17.5-25、20.5-25、23.5-25、26.5-25、29.5-25、29.5-29等，在工程轮胎中大型工程轮胎约占1/3的量。

中型工程轮胎：是指轮辋直径在20～24时的工程轮胎，如16/70-20、13.00-24、14.00-24、16.00-20等。

小型工程轮胎：是指轮辋直径在20寸以下的，如8.25-15等。

第 5 期贺李萍等．28×9－15 14PR叉车轮胎的设计279 28×9－15 14PR叉车轮胎的设计贺李萍，司飞飞，周　康（风神轮胎股份有限公司，河南焦作454003）摘要：介绍28×9－15 14PR叉车轮胎的设计。

结构设计：外直径　690 mm，断面宽　228 mm，行驶面宽度　210 mm，行驶面弧度高　0，胎圈着合直径　387 mm，胎圈着合宽度　178 mm，断面水平轴位置（H1/H2）　0.942 3，花纹深度　18 mm，花纹周节数　24，花纹饱和度　77%。

施工设计：胎面采用两方三块结构，胎体采用4层1400dtex/3V1和2层1400dtex/3V2锦纶6浸胶帘布，缓冲层采用2层930dtex/2V3锦纶6浸胶帘布，轮胎采用半芯轮式成型机成型、胶囊硫化机硫化。

成品性能检测结果表明，轮胎的充气外缘尺寸和物理性能符合相关设计和国家标准要求。

关键词：叉车轮胎；结构设计；施工设计中图分类号：U463.341 文章编号：1006-8171（2019）05-0279-03文献标志码：A DOI：10.12135/j.issn.1006-8171.2019.05.0279随着我国工业现代化进程的不断推进，电动叉车被广泛使用于工业生产中，叉车轮胎作为承受载荷、传递动力的重要部件，其结构与性能尤为重要。

为满足市场需要，扩充轮胎品牌的规格及花纹型号，我公司特开发了28×9－15 14PR AIND11叉车轮胎，现将轮胎设计情况简介如下。

1　技术要求根据GB/T 2982—2014《工业车辆充气轮胎规格、尺寸、气压与负荷》，确定28×9－15 14PR叉车轮胎主要技术参数为：标准轮辋　7.0，充气外直径（D′）　710（700～733） mm，充气断面宽（B′）　220（213～236） mm，标准充气压力　970 kPa，速度　25 km·h-1，最大负荷　3 050 kg，气门嘴型号　DG07C。

工程机械轮胎的分类选择与使用1.轮胎分类工程机械轮胎（OTR）有4种分类：一是按轮胎用途及胎面花纹特征分类（见附表）；二是按轮胎断面宽度分类，分为标准轮胎和宽基轮胎；三是按轮胎充气压力分类，一般充气压力0.54MPa为高压胎，充气压力0.2～0.5MPa为低压胎，低于0.2MPa为超低压胎；四是按机型分类，自卸车为E型，平地机为G型，装载机为L型，压路机为C 型。

2.轮胎选用正确选用轮胎，不仅需要考虑车轮类型、操作条件、气候、最大静载荷、速度、运距等因素，还要考虑轮胎的抗热性、抗切割性和实用性，最后再确定轮胎尺寸、线网层定值、花纹形状等。

用户还可以根据轮胎的安装结构尺寸、所承受的最大载荷选择轮胎尺寸。

根据轮胎所承受的最大载荷选择轮胎尺寸时，单个轮胎承受的载荷应小于单个轮胎的许用载荷，即Qmax＜Q。

轮胎尺寸选定后，可根据附图选择轮胎花纹类型。

3.轮胎的使用影响轮胎使用寿命的因素包括气压、载荷、行驶速度等多个因素。

气压过高将导致胎面接地面积变小，胎唇部位张力增大，胎面中心早期磨耗，胎面、胎边易冲击爆破；气压过低将导致胎体变形，胎面内凹，轮胎承载能力不足，胎肩早期磨耗，胎体容易破坏及帘纱易断裂；载荷过高将导致胎肩部应力增大，胎边变形大，易使轮胎发热，并造成胎面加速磨耗；轮胎长距离不间断行驶，易造成轮胎异常发热、胎内焦化、胎面异常分离和爆胎。

为了延长轮胎使用寿命，应做到以下几点：定期检查轮胎气压以及胎面是否有外伤、脱层、鼓包、异物等，内胎有无老化和损伤现象，若有应及时处理；当轮胎出现不规则偏磨时，应当将轮胎换位使用，保证轮胎均匀磨耗；使用场地要避开油类及化学品的污染，防止轮胎过早老化；在路况不良时要减速慢行，尽量避免长途高速行驶和紧急制动，如发现异常振动和噪声，应及时检查；当轮胎磨损到一定程度而未损坏时，可对轮胎进行翻新，经检验达到相关技术标准后可继续使用。

工程机械轮胎
工程机械轮胎是一种专门为工程机械设计和生产的轮胎，用于各类工程机械的运动和工作。

工程机械轮胎具有承载能力强、抗磨损性好、抗刺穿性能高等特点，能够适应复杂的施工环境和恶劣的路面条件。

工程机械轮胎的主要分类包括：
1. 轮胎尺寸：根据工程机械的需求，轮胎的尺寸可以有不同的选择，包括直径、宽度、轮辋尺寸等。

2. 载重能力：根据工程机械的工作负荷，需要选择能够承载相应载重的轮胎。

3. 钢丝层结构：工程机械轮胎一般采用钢丝层结构，以增加轮胎的强度和稳定性。

4. 花纹设计：轮胎的花纹设计可以根据不同的工作环境和路面条件来选择，以提供更好的抓地力和耐磨性。

工程机械轮胎的应用范围广泛，包括挖掘机、装载机、推土机、压路机等各类土建工程机械。

选择合适的工程机械轮胎可以提高机械设备的运行效率和安全性。

工程机械轮胎规格充填轮胎1 范围本标准规定了充填轮胎的规格尺寸、技术要求、试验方法、检验规定等内容。

本标准适用于重型自卸车、装载机、挖掘机、铲运机、推土机等工程机械的充填轮胎，也适用于工业车辆（叉车、牵引车、平板车）的充填轮胎。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适于本标准。

然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB519 充气轮胎物理机械性能试验方法GB521 轮胎外缘尺寸测定方法GB528 硫化橡胶拉伸性能的测定GB522 充气轮胎静负荷性能测定方法HG2177 斜交轮胎外观质量3 轮胎规格表示方法3.1 普通断面轮胎表示方法Q/XHL001-2007轮辋名义直径代号轮胎名义断面宽度代号示例：轮胎14.00-20①轮辋名义直径为20；②轮胎名义断面宽度为14.00；③表示为14.00-203.2 宽断面轮胎表示方法轮辋名义直径代号轮胎名义断面宽度代号轮胎名义直径代号示例：轮胎27×10-12①轮辋名义直径为12;②轮胎名义断面宽度为10；③轮胎名义直径为27；④表示为27×10-12。

4 技术要求4.1 轮胎规格、基本参数主要尺寸、速度与负荷应符合表1的规定Q/XHL001-2007工程机械充填轮胎表1Q/XHL001-2007工程机械充填轮胎表2Q/XHL001-2007工程机械充填轮胎表3Q/XHL001-2007工程机械充填轮胎表4注：1、硫化后产品停放24小时后才能测量外缘尺寸（大型胎停放48小时）2、新胎断面宽偏差为±3.5%，外直径偏差1.5%。

Q/XHL001-20074.2 外胎的物理机械性能应符合表2的规定表2Q/XHL001-20074.3 充填轮胎外观标准应符合表3规定表3Q/XHL001-2007续表3Q/XHL001-2007充填轮胎外观标准续表3Q/XHL001-20075 试验方法5.1 外胎胎面胶的拉伸强度和扯断伸长率按GB519中的第3条规定取样试验。

叉车轮胎规格型号内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展叉车轮胎规格型号1、柴油／汽油叉车轮胎规格3.5吨叉车前轮是28*9-15；后轮是650-103吨叉车前轮是28*9-15；后轮是650-102.5吨叉车前轮是700-12；后轮是600-93吨叉车前轮是700-12；后轮是600-93吨叉车前轮是650-10；后轮是500-82、电动叉车规格3吨叉车前轮是23*9-10；后轮是18＊7-82.5吨叉车前轮是700-12；后轮是600-92吨叉车前轮是700-12；后轮是600-91.5吨叉车前轮是650-10；后轮是500-8叉车轮胎更换标准通常正常使用的叉车轮胎寿命是4、5年。

因为胎面的橡胶会因时间久远而发生老化，过了5年即使胎纹的磨损很小也最好换掉。

而许多细小的裂纹正是造成爆胎的诱因。

因为根据叉车轮胎橡胶配方的不同、用车环境和驾驶习惯的不同，叉车轮胎的使用寿命也会各不相同。

所以这就需要司机在平时开车多留些心，叉车轮胎老化也是有征兆的比方胎面老化的部位大都是从胎边或胎肩等边缘部位开始出现的临时的日晒雨淋会让橡胶表面出现成圈的小裂纹，这些裂纹标明此时叉车轮胎的承载力和品质都已经开始下降了为了降低爆胎风险最好提前更换。

除了会老化。

以注明这条叉车轮胎的实时磨损状况。

而对于没有磨损标志的叉车轮胎也可以用卡尺(或专用的叉车轮胎花纹尺)进行丈量，叉车轮胎也是要自然磨损的所以叉车公司的轮胎在出厂前都会在胎侧标注出磨损极限。

一般沟槽深度低于1.6毫米的叉车轮胎就不能再继续使用了因为此时叉车轮胎的排水性能和抗扎性能都会大幅下降。

此外，如果一条叉车轮胎已经修补过三四次，那么叉车公司建议您最好将这条叉车轮胎调换到非驱动轮或者后轮，以降低爆胎的风险。
