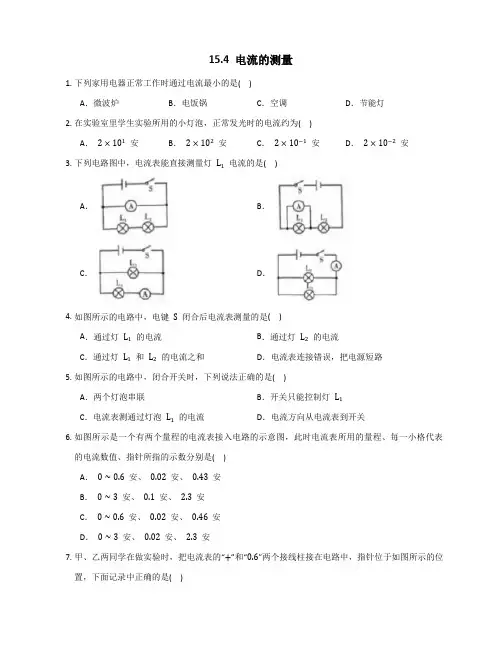

15.4 电流的测量1.下列家用电器正常工作时通过电流最小的是( )A．微波炉B．电饭锅C．空调D．节能灯2.在实验室里学生实验所用的小灯泡，正常发光时的电流约为( )A．2×101安B．2×102安C．2×10−1安D．2×10−2安3.下列电路图中，电流表能直接测量灯L1电流的是( )A．B．C．D．4.如图所示的电路中，电键S闭合后电流表测量的是( )A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和L2的电流之和D．电流表连接错误，把电源短路5.如图所示的电路中，闭合开关时，下列说法正确的是( )A．两个灯泡串联B．开关只能控制灯L1C．电流表测通过灯泡L1的电流D．电流方向从电流表到开关6.如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表的电流数值、指针所指的示数分别是( )A．0∼0.6安、0.02安、0.43安B．0∼3安、0.1安、2.3安C．0∼0.6安、0.02安、0.46安D．0∼3安、0.02安、2.3安7.甲、乙两同学在做实验时，把电流表的“+”和“0.6”两个接线柱接在电路中，指针位于如图所示的位置，下面记录中正确的是( )A．1.4A B．0.24A C．0.26A D．0.28A8.下列电路中连接正确的是( )A．B．C．D．9.把电流表接入电路时，有时要试触，其目的是( )A．检查电流表是否完好B．检查电流表的连接方式是否正确C．检查整个电路是否连接正确D．选择合适的量程10.在探究串并联电路电流规律实验中，下列电路图与实物图完全一致的( )A．B．C．D．11.在单位时间内通过导体横截面的电量叫，如果通过导体的电流是2安，则1分钟通过导体横截面的电量是库仑。
12.如图1所示电路，当开关S1、S2闭合后，A2与R2是（选填“串”或“并”）联的，电流表A1测量的是通过（选填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图2所示，电流表的示数为A。
九年级物理上册《第十五章电流的测量》练习题及答案-人教版一、单选题1．关于摩擦起电和电流的形成，下列说法中正确的是（）A．摩擦起电实际上通过摩擦的方式产生了电荷B．一个泡沫小球被一个摩擦过的玻璃棒吸引，则泡沫小球可能会带负电C．只有电子的定向移动才会形成电流D．大多数用电器工作时外壳容易吸引灰尘是因为灰尘也是带电体2．下列说法正确的是（）A．只要导体内自由电荷存在，就能形成电流B．在闭合电路中要得到持续电流就必须有电源C．在串联电路中，有一个用电器断路，其余用电器仍可照常工作D．在并联电路中，有一个用电器被短路其余用电器仍可照常工作3．如图所示是一位同学连接的电路。
闭合开关后，下列对各元件状况的判断正确的是（）A．灯L1不亮B．灯L2不亮C．电流表无示数D．电池也被烧坏4．关于电流表的使用,下列说法不正确的是（）A．测量电流时，若不知道被测电流的大小，应选择较小量程B．不允许将电流表直接接在电源的两极上C．在用电流表测量电路中电流的实验中，将0-0.6安的量程接入电路，而一位同学却按0-3安的量程读数，读得1.4安，则电路中实际电流为0.28安D．用电流表测电流，必须将电流表串联在被测电路中L的电流的是：5．如图所示的四个电路，其中电流表能直接测出灯1A．B．C．D．6．甲、乙两金属球，甲不带电，乙带负电荷，用导线将甲、乙两金属球连接起来时，导线中有短暂的电流通过．关于电流的方向和形成的原因，下列说法中正确的是（）A．电流方向从乙到甲，正电荷从乙运动到甲B．电流方向从乙到甲，自由电子从甲运动到乙C．电流方向从甲到乙，自由电子从乙运动到甲D．电流方向从甲到乙，正电荷从甲运动到乙7．小王同学在做探究实验过程中，对下列四幅图读数正确的是（）A．图甲物体长度为2.70cmB．图乙温度计示数为32.0℃C．图丙电流表示数为1.50AD．图丁烧杯和液体总质量为62.2g8．下列几种估测最符合实际情况的是（）A．人体感觉舒适的温度为36℃B．全新的2B铅笔长约1.8×106μmC．将一本物理书从地面举过头顶对书做功约为5JD．家用电冰箱正常工作时，通过的电流可达5A9．关于电流，下面说法正确的是（）A．电荷的移动就形成电流B．通过导体横截面的电荷量越多，电流越大C．电流的单位是VD．测量电流的大小用电流表10．下列各说法中，符合实际的是（）A．家用电视机工作电流约10AB．空气中声速约340m/sC．一支普通2B铅笔质量约200gD．正常人心跳每秒约0.5次二、填空题11．因为在并联电路中，干路中的电流等于通过各支路的电流之和，所以当某同学连接成图甲所示的电路，开关闭合后，两灯都发光，两个电流表A1、A2的指针所指位置分别为图乙所示，则干路中的电流为_______A，通过灯L1的电流为______A。
人教版九年级物理全一册《15.4电流的测量》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小2．如图所示的电路，开关S1、S2闭合后，以下说法正确的是（）A．电阻R1、R2串联B．电流表A1测量R1支路的电流C．S2断开后，电流表A1示数变大D．S2断开后，电流表A2示数变小3．如图，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A．A4的读数是50mA B．A4的读数是70mAC．A5的读数是80mA D．A5的读数是30mA4．用电流表测出L2的电流，图中正确的是（）A．B．C．D．5．已知L1、L2是两个不相同的灯泡，在如图所示的四个电路中，能正确测量通过灯L1电流的电路是（）A．B．C．D．6．如图所示，小明同学把电流表并联在L1的两端，此时如果闭合开关，下列说法正确的是（）A．电源短路B．电流表一定损坏C．L1不亮D．电流表测量通过L1的电流7．某同学在用电流表测电流时，闭合开关后，发现电流表的指针偏转如图所示，其原因是（）A．选择的电流表的量程太小B．选择的电流表的量程太大C．电流从电流表的负接线柱流入D．电路连接有问题，出现了开路换气扇8．如图所示，电流表（量程为0.6A）的读数为（）A．0.2A B．0.5A C．1.2A D．0.3A9．如图所示电路，下列说法中正确的是A．L1、L2、L3串联B．L2、L3并联，再与L1串联C．电流表A2测通过L2、L3的电流D．电流表A1测通过L1的电流10．如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（）A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数二、填空题11．电流的形成是由于自由电荷发生了移动。

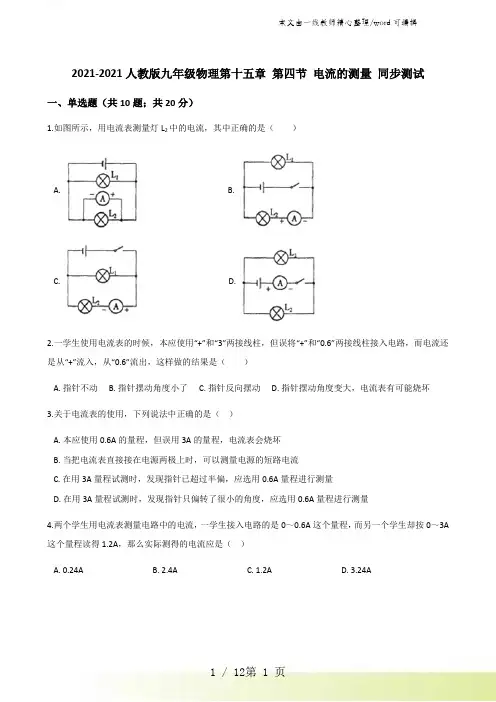

2021-2021人教版九年级物理第十五章第四节电流的测量同步测试一、单选题（共10题；共20分）1.如图所示，用电流表测量灯L2中的电流，其中正确的是（）A. B.C. D.2.一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（）A. 指针不动B. 指针摆动角度小了C. 指针反向摆动D. 指针摆动角度变大，电流表有可能烧坏3.关于电流表的使用，下列说法中正确的是（）A. 本应使用0.6A的量程，但误用3A的量程，电流表会烧坏B. 当把电流表直接接在电源两极上时，可以测量电源的短路电流C. 在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量D. 在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量4.两个学生用电流表测量电路中的电流，一学生接入电路的是0～0.6A这个量程，而另一个学生却按0～3A 这个量程读得1.2A，那么实际测得的电流应是（）A. 0.24AB. 2.4AC. 1.2AD. 3.24A5.如图的电路中，电流表测量的是( )A. 通过灯L1的电流B. 通过灯L2的电流C. 通过灯L1和灯L2的电流之和D. 电源供给电路的总电流6.如图所示，用电流表测量灯L2中的电流，其中正确的是（）A. B. C. D.7.明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是（）A. 0.4AB. 0.1AC. 1AD. 0.04A8.用电流表测量通过的电流大小，所接电流表的量程为0～0.6A,刻度盘上只能看清0～3A量程的刻度，发现指针在2.4A刻度线上，则该同学测得的电路大小为（）A. 2.4AB. 0.12AC. 0.48AD. 1.2A9.在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，连成如图5甲、乙所示的两种情况.当开关闭合后，甲图发生的后果是（）A. 电流表和电压表都被损坏B. 电流表损坏，电压表示数为零C. 电流表示数为零，电压表有示数D. 电流表损坏，电压表有示数10.用电流表测量通过灯L1的电流，下面四个电路中正确的是( )A. B. C. D.二、多选题（共2题；共6分）11.下列关于实验仪器使用的说法中，正确的是（）A. 使用弹簧测力计时，不能超过它的量程B. 使用天平测质量时，先调节天平横梁平衡C. 使用量筒测水的体积时，视线要与凹液面底部相平D. 使用电流表时，电流表与被测用电器并联12.下面的做法中有可能打弯电流表指针的是（）A. 所测电流超过量程B. 将“+”“﹣”接线柱接反C. 试触时动作不迅捷D. 电流表没接在电路中三、填空题（共5题；共11分）13.如图所示，闭合、，电流表、的指针都在满刻度的三分之一处，则通过灯的电流是________ ，通过灯的电流是________ ，断开，则电流表的示数将________（选填“变大”“变小”“不变”）14.如图所示的仪器，实验时应将它与被测量的用电器________联；使用中要使电流从________接线柱流出，在测量通过小灯泡的电流时，应选用的量程是________．15.用电压表测量电压，电流表的接线和表盘情况如图所示，此时电流表所用的量程是________，示数是________．16.在实验中，小红使用电流表O～3A的量程，晓燕把示数读成小量程的0.18A，则电路中的实际电流大小是________．17.某同学用“0﹣0.6A”和“0﹣3A”两个量程的电流表测手电筒中通过灯泡的电流．她应选用________量程进行试触，试触时发现指针偏转角度很小，这时它应选用________量程进行测量．四、解答题（共1题；共5分）18.在图中的〇里填上适当的电表符号，闭合电键S，使两只灯泡并联连接．五、实验探究题（共1题；共6分）19.如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________．A．通过灯泡L1的电流比L2中的电流小B．灯泡的灯丝断了C．该小灯泡灯座处可能短路了D．灯泡靠近电源负极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________．乙：________．六、综合题（共2题；共18分）20.电流表：（1）电流表的连接方法：电流必须从________接线柱流入，从________接线柱流出；电流表应与被测用电器________；被测电流不能超过电流表的________；绝不允许将电流表直接接到________两极上．（2）电流表的读数：看清电流表的量程和分度值（量程为0～3A，分度值为________；量程为0～0.6A，分度值为________），则电流表的示数=指针右偏的格数×________．21.如图甲所示，用电流表测电流．（1）若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？（2）将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？答案解析部分一、单选题1.【答案】C【解析】【解答】解：A、由电路图可知，电流表与L2并联，不能测灯L2中的电流，电流表连接错误；B、由电路图可知，电流表正负接线柱接反了，不能测灯L2中的电流；C、由电路图可知，两灯泡并联，电流表串联在灯L2的支路中，测灯L2中的电流；D、由电路图可知，两灯泡并联，电流表串联接在干路中测干路电流，不是测灯L2中的电流；因此能测灯L2中的电流的是C选项所示电路．故选C．【分析】电流表应与被测电路串联，电流应从电流表的正接线柱流入，负接线柱流出，分析电路图，然后答题．2.【答案】D【解析】【分析】根据电流表的使用方法知，通过电流表的大小不能超过电流表的量程．本应使用“+”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，会损坏电流表．故选D【点评】本题考查了电流表的使用规则：①电流表要串联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）．③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程．④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）．3.【答案】D【解析】【解答】解：A、小量程改用大量程不会烧坏电流表，只是测得的电流值误差较大，因此A选项错误；B、绝对不允许不经过用电器而把电流表连到电源的两极上，否则会烧坏电流表，因此B选项错误；C、用3A量程测试时，指针已超过半偏，而量程为3A的电流表的中央刻度为1.5A，因此不能选项0.6A的量程进行测量，故C选项错误；D、用3A量程测试时，指针只偏转很小角度时，应该用0.6A的量程进行测量，故D选项正确．故选D．【分析】电流表的正确使用方法：①电流表要与用电器串联在电路中；②电流要从“+”接线柱入，从“﹣”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上．根据电流表的正确使用方法进行分析．4.【答案】A【解析】【解答】解：电流表的0～3A量程的读数是0～0.6A量程读数的5倍，电流表使用“0～0.6A”的量程时，按照“O～3A”的量程读成了1.2A，则正确读数应为=0.24A．故选A．【分析】根据在电流表的同一刻度处，0～3A量程的读数是0～0.6A量程读数的5倍计算．5.【答案】B【解析】【分析】如图所示，两灯泡并联，电流表与灯泡L2串联，所以电流表测量的是灯泡L2的电流，故选B。
15.4 电流的测量练习题一、选择题1.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 两个灯泡串联B. 开关只能控制灯C. 电流表测的是通过灯泡的电流D. 电流方向从电流表到开关2.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是( )A. 撤掉导线，电流表测量的是电路的总电流B. 撤掉导线，电流表测量的是小灯泡的电流C. 撤掉导线，电流表测量的是小灯泡的电流D. 撤掉导线，电流表测量的是小灯泡的电流3.下列四个电路中，闭合开关，能直接测量通过小灯泡电流的电路是( )4.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 开关只能控制灯泡B. 两个灯泡为串联连接C. 电流表测的是通过灯泡的电流D. 电流表测的是通过灯泡和的电流5.如图所示，用电流表测通过灯的电流，下列四个电路图中正确的是( )6.关于如图所示电路，以下分析正确的是( )A. 、串联B. 电流表测通过的电流C. 电流表测通过的电流D. 电流表测干路电流7.一名学生使用电流表时，本应使用“”和“”两接线柱，但误将“”和“”两接线柱接入电路，而电流仍从“”接线柱流入，从“”接线柱流出电流表，这样做的结果是( )A. 指针摆动的角度小了B. 指针不动C. 指针反向摆动D. 指针摆动角度太大，电流表可能被烧坏8.要用电流表测量通过灯的电流，设计的电路如图所示，正确的是( )A. B. C. D.9.如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是( )A. 电流表测量的是灯的电流B. 电流表测量的是灯的电流C. 电流表与灯泡并联D. 电流表测量的是干路中的电流10.下列电路中，灯、均能发光，且电流表能正确测量电流大小的是( )A B C D11.在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来。
这是因为( )A. 电流太大，会损坏电源B. 电流太大，要损坏用电器C. 电流太小，用电器不能工作D. 电流太大，要损坏电源和用电器12. 一位同学选“”量程的电流表测量电流，另一同学却按“”量程读数，其读数为，则实际上测得的电流应该是( )A. B. C. D.13. 小明利用图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是( )A. 导线B. 导线C. 导线D. 导线14.（多选）如图所示，下列说法正确的是( )A. 只闭合开关和时，电灯被短接，电流表测通过的电流B. 只闭合开关和时，电灯断路，电流表测通过的电流C. 只闭合开关和时，电灯和并联，电流表测通过干路的电流D. 开关、和都闭合时，形成短路，电流表将烧坏二、填空题1.如图甲所示的电路中，开关、闭合后，与是填“串”或“并”联的，电流表测量的是通过填“干路”“”或“”的电流，电流表的指针偏转情况如图乙所示，电流表的示数为A.2.如图所示，甲电流表选用的量程是______，分度值为______，读数是______；乙电流表选用的量程是______，分度值为______，读数是______。

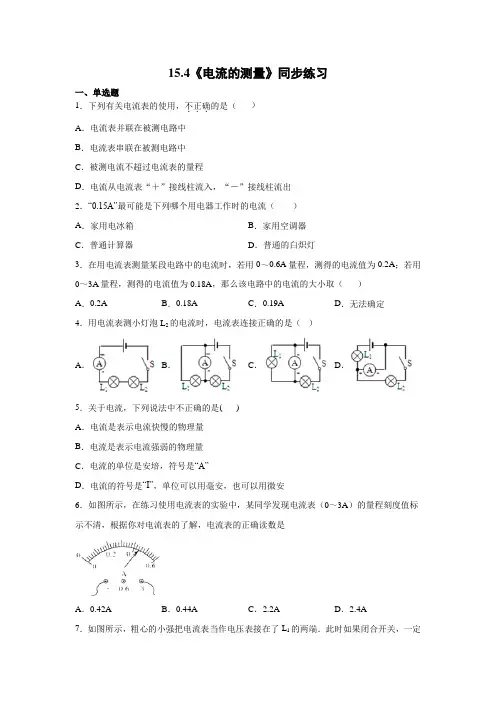

15.4《电流的测量》同步练习一、单选题1．下列有关电流表的使用，不正确．．．的是（）A．电流表并联在被测电路中B．电流表串联在被测电路中C．被测电流不超过电流表的量程D．电流从电流表“＋”接线柱流入，“－”接线柱流出2．“0.15A”最可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯3．在用电流表测量某段电路中的电流时，若用0～0.6A量程，测得的电流值为0.2A；若用0～3A量程，测得的电流值为0.18A，那么该电路中的电流的大小取（）A．0.2A B．0.18A C．0.19A D．无法确定4．用电流表测小灯泡L2的电流时，电流表连接正确的是（）A．B．C．D．5．关于电流，下列说法中不正确的是( )A．电流是表示电流快慢的物理量B．电流是表示电流强弱的物理量C．电流的单位是安培，符号是“A”D．电流的符号是“I”，单位可以用毫安，也可以用微安6．如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是A．0.42A B．0.44A C．2.2A D．2.4A7．如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（）A．电源短路B．电流表损坏C．L1不亮D．L2的灯丝烧断8．如图中两灯规格不同，能测出通过灯L1电流的电路是（）A．B．C．D．9．如图所示，粗心的小强把电流表直接接在了灯L1的两端。
此时如果闭合开关，一定会发生( )A．电源短路B．电流表损坏C．L1不亮D．L2的灯丝烧断10．小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙，下列说法正确的是A．电流表A2的示数为0.15 AB．电流每流过一个灯泡，都会减弱一些C．两个灯泡的亮度一定相同D．电流表A3的示数为0.3 A11．图中各电路元件的连接均正确，两个小灯泡均正常工作，甲、乙为两个电表，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表12．如图所示，闭合开关S，小灯泡正常发光。
电流的测量一、单选题1.在国际单位制中，电流的基本单位是（）A.伏特B.安培C.焦耳D.瓦特2.如图小明要测量L1中电流大小，图中正确的电路图是（）A. B.C. D.3.如图所示的电流表示数是（）A.1AB.0.2AC.0AD.1.2A4.某同学在做测量某一灯泡的电流的实验时，电流表接的是“-”和“0.6”两个接线柱，可粗心的他在读数时却按3A的量程读数，读得的值为1.8A，那么实际的电流应为多大（）A.1.8 AB.0.6 AC.0.36 AD.0.4 A5.在实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清．为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（）A.0.06AB.0.1AC.0.2AD.0.3A6.一个学生在使用电流表的时候，本应该使用“-”和“3”两个接线柱，但他误将“-”和“0.6”两个接线柱接入电路，而电流还是从“-”流入，从“0.6”流出，这样做的结果是（）A.指针摆动角度变小B.指针摆动角度偏大，有可能损坏电流表C.指针不动D.指针向相反的方向摆动7.一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（）A.指针不动B.指针摆动角度小了C.指针反向摆动D.指针摆动角度变大，电流表有可能烧坏8.如图的几种用电器中，正常工作时的电流最接近5A的是（）A.家用空调B.台式电脑C.台灯D.电风扇9.如图所示，电流表A所测的电流是（）A.通过L1上的电流B.通过L2的电流C.通过干路的电流D.都有可能二、多选题10.要想同时知道干路电流和各支路的电流，如图所示，各测量方式中正确的是（）A. B. C. D.11.如图是一次实验时电流表指针的偏转情况，王强对此作出了四种估计，其中正确的是（）A.若使用“-”和“3”两个接线柱接入电路，则指针所对的示数为2.3AB.若使用“-”和“0.6”两个接线柱接入电路，则指针所对的示数为0.48AC.若原来使用“-”和“3”两个接线柱接入电路，而后使用“-”和“0.6”两个接线柱接入原电路中，则指针所对的示数不会改变D.该电流表的“-”接线柱是公共的接线柱12.关于电流表的使用，下列说法正确的是（）A.使用电流表前应检查指针是否指零B.若有两个量程，一般先用小量程试触C.接入电路时，应使电流从正接线柱流入，从负接线柱流出D.不允许将电流表正负接线柱直接接到电源两极13.下面的做法中有可能打弯电流表指针的是( )A.所测电流超过量程B.将“+”“-”接线柱接反C.试触时动作不迅捷D.电流表没接在电路中14.在如图所示的电路中，闭合开关，两灯正常发光，下列说法正确的是（）A.两个灯泡并联B.电流表测量的是灯泡L1的电流C.电流表测量的是灯泡L2的电流D.电流表测量的是两个灯泡的总电流15.在电学实验操作中，正确的是（）A.不允许直接用导线将电源的正、负极连接起来B.测量电流大小时，电流表应当串联在被测电路中C.测量电流大小时，电流表可以与被测电灯并联D.在连接电路过程中，开关可以是闭合的三、填空题16.如图所示是用电流表测量电流的实物连接图，请按要求回答：（1）图中电流表测量的是通过灯泡______ 的电流；（2）如果要用电流表测通过L l和L2的总电流，且只允许移动一根导线，应将导线______ 的右端连接在电流表的______ 接线柱上（填“a”“b”、“c”或“+”、“-”）．四、实验探究题17.（1）如图的两个电流表的刻度盘可能你没有见过，但只要仔细观察，你一定能读出它们的示数．甲电流表的示数为______ ，乙电流表的示数为______ ．（2）如图丙所示，是小明在用电汉表测量电流时观察到的现象，则他所犯的错误是______ ，如果该现象是他测完电流后断开电路时观察到的，则他所犯的错误是______ ．（3）小丽在探究“串联电路电流特点”时，测得电路中的电流为0.36A，请你用笔画线代替导线将如图丁所示的电流表的接线柱接入电路中并画出指针所在的位置．人教版物理九年级第十五章第4节《电流的测量》同步练习答案和解析【答案】1.B2.A3.B4.C5.D6.D7.D8.A9.B 10.ABC 11.AD 12.ACD 13.ABC 14.AB 15.AB16.L2；b；-17.3.5m A；38μA；电流表的正负接线柱接反了；电流表没有调零【解析】1. 解：在国际单位制中，A、伏特是电压的基本单位．故A不符合题意；B、安培是电流的基本单位．故B符合题意；C、焦耳是功和能量的基本单位．故C不符合题意；D、瓦特是功率的基本单位．故D不符合题意．故选B．根据对常见物理量及其单位的掌握作答．此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，比较简单，容易解答．2. 解：A、电流表与L1串联，测L1的电流，符合题意；B、电流表与L2串联，测L2的电流，不符合题意；C、电流表在干路中，测干路中的电流，不符合题意；D、电流表与L1串联，但接线柱接错了不符合题意．故选A．根据电流表的使用规则，电流表要串联使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，题目要求测L1的电流，所以看哪个电路图中的电流表与L1串联，而且正负接线柱要接正确即可．本题考查了电流表的使用．电流表要测量哪个电灯的电流就要与哪个电灯串联，且接线柱要接正确．3. 解：由图可知，电流表使用的是0～0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，此时电流为0.2A．故选B．电流表的读数，首先确定电流表所选的量程，然后根据量程确定分度值，再根据指针的位置读数．此题考查了电流表的读数，同学们平时解题应该注意解题的规律和要点，这样可以获得较高的学习效率．4. 解：电流表使用精选doc“0～0.6A”的量程时，按照“O～3A”的量程读成了1.8A，大量程示数是小量程示数的5倍，因此正确读数是=0.36A．故选C．电流表大量程分度值是0.1A，小量程分度值是0.02A，电流表的同一刻度处，大量程0～3A的示数是小量程0～0.6A示数的5倍，据此分析答题．本题考查了电流表不同量程的读数的关系，知道大量程是小量程的5倍，是正确解题的关键．5. 解：大量程的每一个大格是3A，每一个小格是0.3A，示数是1.5A，大小量程的电流表接入的是同一电路，示数应该是相同的，b图中指针的位置是1.5A，正好是总刻度数的一半，所以，小量程为0～3A．故选D．因为大小量程的电流表接入的是同一电路，示数应该是相同的，首先读出大量程的示数是1.5A，然后在b的指针位置标出1.5A，由此可以确定小量程的范围．大小量程的电流表接入的是同一电路，示数应该是相同，这是本题的关键．6. 解：在使用电流表的过程中，电流从电流表的“-”接线柱流入，从“0.6”接线柱流出，说明正负接线柱接反，因此电流表的指针会反向偏转，故D正确．故选D．电流表的正确使用方法：电流表和被测量的用电器串联；让电流从“+”接线柱流入，从“-”接线柱流出；不能超出电流表的最大量程；绝对不允许不经过用电器而直接把电流表连在电源的两极上．此题主要考查的是学生对电流表的正确使用方法和使用过程中的注意事项．7. 解：本应使用“+”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，会损坏电流表．故选D．根据电流表的使用方法知，通过电流表的大小不能超过电流表的量程．本题考查了电流表的使用规则：①电流表要串联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）．③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程．④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）．8. 解：正常工作时的电流最接近5A的用电器的功率P=UI=220V×5A=1100W，A、家用空调，在家庭中属于大功率用电器，功率在1000W以上；B、台式电脑的功率约为200WC、台灯的功率一般小于40W；D、电风扇的功率为几十瓦，可见只有家用空调的功率在1000W以上，正常工作时的电流最接近5A．故选A．先利用P=UI计算正常工作时的电流最接近5A的用电器的功率，再估测各个选项的用电器的电功率，找出符合题意的选项．对于每个用电器的电流大小是多少，我们是有些陌生，不过我们可以借助我们比较熟悉的电功率来进行分析．家用电器的功率值平常要注意积累，在命题时这些数据是不会告诉的．9. 解：由电路图可知，两灯泡并联，电流表串联在L2支路中，电流表测通过L2的电流；故选B．电流表串联接入电路，测量与它串联的电流元件的电流，分析电路图答题．本题考查了电流表的用法，知道电流表应与被测电路串联，分析清楚电路结构即可正确解题．10. 解：A、A1与L1串联，A2串联在干路上，可测出L1支路和干路上的电流，再用干路电流减去A1的示数，即可得出L2支路的电流．此选项正确；B、A1与L2串联，A串联在干路上，可测出L2支路和干路上的电流，再用干路电流减去A1的示数，即可得出L1支路的电流．此选项正确；C、A与L1串联，A2与L2串联，可测出两条支路上的电流，两者相加即可得出干路上的电流．此1选项正确；D、S闭合后，L1与L2同时被短路了，同时电源短路，所以无法测出两支路的电流．此选项错误．故选A、B、C．①电流表是测量电路电流的仪表，需要与用电器串联；②在并联电路中，干路电流等于支路电流之和．此题考查的是并联电路的特点和电流表的使用方法，属于基本规律和技能的考查，掌握规律并能正确应用，是解决此类问题的关键．11. 解：A、使用“-”和“3”两个接线柱接入电路，则电流表的分度值为0.1A，则对应的示数为2.3A，故A正确；B、若使用“-”和“0.6”两个接线柱接入电路，则电流表的分度值为0.02A，则对应的示数为0.46A，故B错误；C、无论使用大量程还是使用小量程测量，同一电路的电流相同，由于分度值不同，故使用不同量程时，指针的位置不同，故指针对应的示数发生了改变，故C错误；D、电流表的“-”接线柱是公共的接线柱，故D正确．故选：AD．电流表的读数：先确定电流表的量程、分度值，然后根据指针的位置读出电流表的示数，电流表的大量程为小量程的5倍．本题考查电流表的读数以及正确使用．12. 解：A、使用前都应检查指针是否对准零刻度线，故A正确；B、为了保护电表，若有两个量程，一般都先用大量程“试触”，故B错误；C、根据电流表的使用方法：电流要从“+”接线柱入，从“-”接线柱出，故C正确；D、因为电流表电阻太小，相当于导线，若把电流表直接连接到电源两极，电流会很大，烧坏电流表，所以，不允许把电流表直接连接到电源两极，故D正确．故选ACD．电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正接线柱流入，负接线柱流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上．此题主要考查电流表和电压表的使用方法，这是初中物理学习的重要内容，必须掌握．13. 解：A、所测电流超过量程，说明实际电流过大，这样指针会被打弯，甚至会损坏电流表，所以A符合题意；B、接线柱接反了，电流表的指针会反偏(指在左边无刻度的地方)，这样指针也会被打弯，所以B符合题意；C、试触时动作不迅捷，电流过大可能打弯电流表指针，打坏电流表，所以C符合题意；D、电流表没接在电路中，电流表中无电流，指针不动，不符合题意，故选A、B、C．14. 解：A、从图中可以看出，电流在流经两盏灯泡时有2条路径，所以根据串并联电路的特点可以知道这两盏灯泡是并联的，故A正确．BCD、电流表与灯泡L串联，所以是测量的是通过L1的电流，故B正确，CD错误．1故选AB．判断灯泡的串联还是并联根据电路中电流的路径来进行判断，电流表在哪条支路，便测哪条支路的电流．本题考查电压表和电流表的正确使用，电流表与被测用电器串联；电压表与被测用电器并联．串并联电路的特征有三个不同：①串联电路上各个用电器是逐个顺次连接，并联电路电器各用电器是并列连接在电路中的两点之间．②串联电路上各个用电器工作时相互影响，并联电路电器各用电器之间互不影响．③串联电路只有一个路径，无干路、支路之分；并联电路电路有两条或两条以上的路径，有干路、支路之分．15. 解：A、若直接用导线将电源的正、负极连接起来，电路就是短路，所以不允许直接用导线将电源的正、负极连接起来，故A正确．B、测量电流大小时，电流表应当串联在被测电路中，故B正确．C、测量电流大小时，电流表不可以被测电灯并联，因为电流表的电阻很小相当于导线，会造成灯泡短路不能发光，故C错误．D、在连接电路过程中，开关应当是断开的，故D错误．故选AB．A、连接电路时，短路是不允许的．B、电流表应与被测电路串联．C、电流表的电阻很小相当于导线．D、为了保护电路，在连接电路过程中，开关应当是断开的．本题考查了电流表的使用，都是比较基本的东西，属于基础题，比较简单．16. 解：（1）由图可知，电流表与灯泡L串联，所以电流表测量的是通过灯泡L2的电流；2（2）如果要用电流表测通过L l和L2的总电流，且只允许移动一根导线，应将导线b的右端连接在电流表的-接线柱上，这样电流表串联在干路上，此时测量总电流．故答案为：（1）L2；（2）b；-．电流表应与被测用电器串联．根据电路图的电流流向可判断其连接情况．本题考查了对实物电路连接情况的判断，分根据电流流向判断其连接情况是解答的关键．17. 解：（1）电流表使用的是0-15m A量程，每一个大格代表5m A，每一个小格代表0.5m A，示数是3.5m A．电流表使用的是0-50μA量程，每一个大格代表10μA，每一个小格代表2μA，示数是38μA．（2）如图丙所示，是小明在用电流表测量电流时观察到的现象，即此时指针左偏，则他所犯的错误是电流表的正负接线柱接反了，如果该现象是他测完电流后断开电路时观察到的，则他所犯的错误是电流表没有调零；（3）根据测量结果可确定其使用的量程为0～0.6A，此时的分度值为0.02A，据此可确定指针的位置，如图所示．故答案为：（1）3.5m A；38μA；（2）电流表的正负接线柱接反了；电流表没有调零；（3）见上图．（1）电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．（2）连接电流表时，电流都要从正接线柱入、负接线柱出，则否则指针将反转；同时在使用电流表之前，应该先调零；（3）电流的测量值为0.3A，应该选用0～0.6A的量程，并据此确定指针的位置．此题考查了电流表的读数和故障的分析，是一道综合题．感谢您的支持，我们会努力把内容做得更好！。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-含答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．用下列物体将如图所示电路中a和b两点连接起来，可以使小灯泡发光，这个物体可能是（）A．玻璃棒B．塑料尺C．橡皮擦D．铅笔芯2．小丽将被毛衣摩擦过的塑料牙刷靠近细小水流时，发现水流发生了弯曲，如图所示。
关于这一现象，下列说法正确的是（）A．牙刷和水流一定带同种电荷B．牙刷和水流一定带异种电荷C．牙刷和水流的分子间存在引力D．牙刷带电后能吸引细小水流3．将灯泡L1和L2接入如图所示电路，闭合开关。
下列说法不正确的是（）A．灯泡L1先亮，灯泡L2后亮B．通过灯泡L1的电流方向是由A向BC．用一根导线直接接在B、C两个接线柱上，灯泡L2不发光D．不可以用导线直接连接A、C两个接线柱，会烧毁电源4．图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。
下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．如图所示的电路中，若A灯比B灯亮，则通过A、B两灯的电流大小关系是（）A．I A>I B B．I A＜I B C．I A=I B D．无法确定7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．《晋书·五行志》中记载道“衣中忽有火，众威怪之。
人教版九年级物理全一册《15.4电流的测量》同步练习（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，闭合开关后小灯泡L1、L2均正常发光，过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等3．如图所示的电路中，闭合开关，甲、乙两电流表测量的分别是通过哪个电器的电流（）A．L1、L2B．L2、L1C．L2、两灯总电流D．L1、两灯总电流4．如图所示的电路中，闭合开关时，下列说法正确的是A．两灯串联B．开关只能控制灯L1C．电流表测灯L1的电流D．电流表测灯L2的电流5．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。
由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．手电筒正常发光时通过小灯泡的电流大约是A．0.02安B．0.2安C．2安D．20安7．如图所示电路中，下列说法正确的是（）A．电流表测量L1的电流B．电流表测量L2的电流C．电流表测量干路中电流D．开关S只控制L28．下列为我们常见的家用电器，关于它们正常工作时的电流，下列说法合理的是A．电冰箱约1A B．电视机约5AC．电风扇约1mA D．台灯约1A9．小亮学习了电学知识后，连接了如图所示的电路。
闭合开关，下列说法正确的是（）A．灯L1和灯L2串联B．图中的电表是电压表，测量的是灯L1两端的电压C．图中的电表是电流表，测量的是通过灯L1的电流D．图中的电表是电流表，测量的是通过灯L2的电流10．如图所示，电流表正确的读数是（）A．0.42A B．0.44A C．2.4A D．2.2A二、填空题11．使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表（较大/较小）的量程测起，并采用法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为A，某次测量中用0～0.6A的量程，从0～3A的量程刻度盘上发现指针正好在2.8A刻度线上，测得的实际电流的大小为A。
2020年人教版九年级物理上册15.4 电流的测量同步练习（含答案）一、单选题1．（2021·山东青岛市·九年级期末）练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。
出现这一现象的原因是（）A．电流表选择量程偏小B．电流从电流表的正接线柱流出，从负接线柱流入C．电流表所在电路出现断路D．电流表并联在电源两端2．（2021·江苏泰州市·九年级期末）下列用电器正常工作时的电流接近4A的是（）A．笔记本电脑B．电视机C．节能灯D．电饭锅3．（2020·江苏泰州市·九年级期中）如图所示，闭合开关，能够正确测量通过灯L2电流的是（）A．B．C．D．4．（2021·广西桂林市·九年级期末）关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用电流表测量电流时，不用“校零”C．电流表可以直接接到电源的两极上D．电路电流无法预估时，用试触方法选定合适量程5．（2020·湖南株洲市·九年级期中）如图所示，粗心的小强把电流表当作电压表接在了L1的两端。
此时如果闭合开关，一定会发生（）A．电源短路B．电流表损坏C．L1不亮D．L2的灯丝烧断6．（2020·福建省福州第一中学九年级月考）如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A．L1亮度增大，电流表示数不变B．L1亮度不变，电流表示数不变C．L1亮度不变，电流表示数变小D．L1亮度减小，电流表示数变小7．（2021·广西南宁市·九年级期末）如图所示的电路中，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的总电流D．通过电源的电流8．（2020·山东济宁市·九年级期中）“用电流表测量小灯泡的电流”的部分电路如图所示。
电流的测量课题 §15-4 电流的测量学习笔记【课标要求】章节教学内容教学要求举例 记忆 问答 计算 人文 作图 实验探究常数 图像15.4电流的强弱电流（强度）的意义，单位 1电流表的使用方法 1 1 1【考基要点】 一、电流（I ）1.物理意义： ，用字母I 表示。
2.单位： ，简称 ，符号 。
比安培小的单位还有 （ ）和 （ ）。
μA 、mA 、A 为千进制。
说明：电流等于1s 内通过导体横截面的电荷量。
公式：tQI。
其中I 表示电流，单位为安培（A ）；Q 表示电荷，单位为库仑（C ）；t 表示通电的时间，单位为秒（s ）。
二、电流表1.用途：测量电流的仪表。
符号为○A ，其内阻很小，可看做零，电流表相当于导线。
2.电流表量程、分度值使用接线柱 量程 大格代表值分度值(小格代表值)“-”和“0.6” “-”和“3”指针在相同位置时，在0～3A 量程读出的示数是在0～0.6A 量程上读出的__________倍。
3.电流表的读书方法：1）明确所选2）明确 （每一小格表示的电流值） 3）确认指针向右总共偏过的4.电流表的使用方法：① 。
（相当于一条导线）如果电流表与被测用电器并联，电流表的示数不是流过用电器的电流。
如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表。
② 。
否则电流表的指针会反向偏转（左偏），无法读数，容易损坏电流表。
③ 。
若不能预先估计待测电流的大小时，应选用最大量程进行试触。
若被测电流超过电流表的量程将使指针转出刻度范围把指针打弯或把电流表烧坏。
在试触过程中若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于0.6A ），会影响读数的准确性，应选用小量程档。
④ 。
这样会使电路中有很大的电流通过，烧毁电流表。
若直接连到电源两极会造成电源短路（相当于一条导线）注：使用电流表前，如果指针不指零，可调整中央调零螺旋使指针调零。
第十五章第一节《两种电荷》1. 有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。
如果丙物体带正电，甲物体带哪种电？2. 如图15.1-6，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。
用餐巾纸摩擦吸管使其带电。
（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此是否可以判断该物体已经带电？（2）把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，观察吸管运动的方向，并回答：吸管带的是哪种电？餐巾纸带哪种电？为什么？（3）吸管和餐巾纸摩擦起电时，哪个失去了电子？哪个得到了电子？3. 金属锡的原子核带有50 个大小与电子电荷相等的正电荷，它的原子核外有多少个电子？这些电子总共带多少库仑的电荷？为什么金属锡对外不显电性？第十五章第一节《两种电荷》课后习题答案1.甲带负电解析：乙吸引丙，而且丙物体带正电，则根据异种电荷相互吸引，可判断乙物体带负电；甲排斥乙，根据同种电荷相排斥，可知甲、乙一定带同种电荷。
由乙带负电可知甲也带负电。
2.（1）不能由此判断该物体已经带电，因为摩擦过的饮料吸管带电，既可以吸引不带电的物体（带电体吸引轻小物体），也可以吸引带异种电荷的物体。
（2）吸管与玻璃棒相排斥，说明吸管与玻璃棒带同种电荷，即吸管带正电。
那么餐巾纸一定带负电。
因为相互摩擦的两个物体由于得、失电子，带上的是等量异种电荷（3）吸管失去电子而带正电，餐巾纸得到电子而带负电。
3.金属锡的原子核外有50个电子，一个电子所带的电荷量为1.6×10-19C，则这些电子所带电荷量为8×10-18C，由于原子核与核外电子所带电荷量相等，电性相反，因此整体上对外不显电性。
第十五章第二节《电流和电路》1. 图15.2-8 甲是把电池和玩具电风扇连接起来的电路图。
请在图15.2-8乙中用笔画线表示导线，连接相应的电路。
15.2-8 连接玩具电风扇2. 在图15.2-9 中有电子门铃、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图。
初中物理《九年级》第十五章电流和电路-电流的测量考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、用一个电源、一个开关、两个电流表、两个灯泡，组成了图所示的四个电路，其中电流表A1能正确测灯L1的电流的是（）A ．B ．C ．D ．知识点：电流的测量【答案】C【详解】用电流表测电流时，电流表必须和用电器串联；且电流从电流表的“+” 接线柱流入，“-” 流出。
A 中电流表 A1在干路上，且接线柱结反了；B 中电流表 A1与L1并联；D 中电流表 A1在干路上；C 是正确的。
故选C 。
2、“0.15A” 最可能是下列哪个用电器工作时的电流（）A ．家用电冰箱B ．家用空调器C ．普通计算器D ．普通的白炽灯知识点：电流的测量【答案】D【详解】普通白炽灯、家用空调器、电冰箱的额定电压都是220V ，根据 P=UI 得，工作电流为 0.15A 的用电器的电功率是 33W ．家用空调的电功率约为 1000W ；家用电冰箱的电功率约为 200W ；普通白炽的电功率约为几十瓦，所以最接近的是普通白炽灯；而普通计算器的电压和功率都很低，电流也很小，不到 1mA ．故选D3、如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡______ 的电流。
L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比______ （选填“ 变大” 、“ 变小” 或“ 不变” ）。
知识点：电流的测量【答案】L2变小【详解】[1][2] 分析电路可知：闭合两个开关，两灯并联，电流表 A1测的是干路电流，电流表A2测的是L2所在支路的电流；两只灯泡都发光时，电流表A1测量的是通过两个支路的电流之和；L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1测量的是通过L2的电流，而L2电阻不变，两端电压不变，所以通过L2的电流不变。
第十五章电流电路第4节电流的测量（一）1.如图11－1所示的电路中，通过小灯泡的电流方向是________，通过小灯泡的自由电子定向移动的方向是________．(均选填“向左”或“向右”)图11－12．如图11－2所示，甲、乙两表都是______表．甲表所用的量程是______，该量程的分度值是_________A，读数是_______A；乙表所用的量程是_______，该量程的分度值是________A，读数是________A.图11－23．通过彩色电视机的电流约500 mA＝________A，液晶显示电子计算器的电流为130 μA＝________A.4．如图11－3所示，用电流表测量通过灯L1的电流，其中正确的是( )图11－35．将图11－4中的各器材连成电路，并在虚线框内画出对应的电路图．要求：灯L1和L2并联，开关S控制灯L1和L2，电流表测通过L1的电流，电流值大约在0.4 A左右．图11－4第4节电流的测量（二）一、选择题1．关于电流，下列说法中正确的是( )链接例1方法指导A．只有正电荷的定向移动才能形成电流B．只有自由电子的定向移动才能形成电流C．物理学中规定：正电荷定向移动的方向为电流的方向D．物理学中规定：负电荷定向移动的方向为电流的方向2．下列四种用电器中，正常工作时的电流最接近200 mA的是( )A．电饭煲 B．洗衣机C．照明灯 D．空调3．如图11－K－1所示是用电流表测通过灯L的电流的电路，其中连接正确的是( )图11－K－14．如图11－K－2所示，电流表的示数是( )图11－K－2A．0.3 AB．1.5 AC．可能是0.3 A，也可能是1.5 AD．可能是1.5 A，也可能是0.25 A5．如图11－K－3所示的电路中，电流表测量的是( )图11－K－3A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流之和D．电源供给电路的总电流6．一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是( )A．电流表的指针转过的角度变小了B．电流表的指针不动C．电流表的指针转过的角度变大了，电流表可能损坏D．电流表的指针反向偏转7．某同学在使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量，这样做的结果是( )A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数比较准确D．指针摆动角度小，读数不够准确8．某同学用电流表测电流时，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是( )①电流表的正、负接线柱接反了②电路某处有断路③电流表的量程太小，所测电流超过了电流表的量程④线路接错，某处发生了短路A．①③ B．②④ C．②③ D．③④二、填空题9．计算器中的电流很小，大约为100 μA，也就是________A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105 A，相当于________mA.10．如图11－K－4甲所示的电路中，电流表测量的是灯________中的电流，图乙是该电流表的示数，则通过灯的电流是________A.图11－K－411．如图11－K－5所示是用电流表测量电流的实物连接图，请按要求回答：图11－K－5(1)图中电流表测量的是通过灯泡________的电流．(2)如果要用电流表测通过L1、L2的总电流，且只允许移动一根导线，应将导线________(选填“a”“b”或“c”)的右端接在电流表的________(选填“3”“0.6”或“－”)接线柱上．三、作图题12．在图11－K－6中，请用笔画线代替导线正确连接电路，要求：灯L1和灯L2并联，电流表测量通过灯L1的电流．图11－K－613．如图11－K－7所示的电路中，闭合开关S后，通过灯泡L1的电流为0.8 A，通过灯泡L2的电流为0.5 A，试根据图甲将图乙中的实物图用笔画线代替导线连接起来．图11－K－7四、实验探究题14．甲、乙、丙三位同学在做“用电流表测电流”的分组实验时，闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如图11－K－8甲、乙、丙所示的三种情况．图11－K－8(1)请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．甲同学的现象：__________________________；产生的原因：________________________________________________________________________.乙同学的现象：__________________________；产生的原因：________________________________________________________________________.丙同学的现象：__________________________；产生的原因：________________________________________________________________________.(2)改正错误后，丙同学再闭合开关，发现指针对应的示数是1.8 A，请你在图11－K －9中画出指针的位置．图11－K－915．如图11－K－10所示，小明要完成“测量某只小灯泡发光时通过灯丝的电流”的实验．图11－K－10(1)请你在虚线框内帮他设计电路图，并将实物连接起来．(2)连接电路时，开关应________，在完全不了解电路中的电流大小时，应选择电流表的________量程进行________来确定量程．(3)要测量小灯泡中的电流，必须把电流表跟小灯泡________联．如果使用双量程电流表的0～0.6 A挡，测量时指针恰好指在第十五小格处，则此时电流表的读数是________．(4)如果使用双量程电流表的0～3 A挡，请你将(3)中电流表指针的位置在如图11－K －11所示的表盘上标注出来.图11－K－1116．在“用电流表测电流”的实验中，某同学连接的电路如图11－K－12所示．图11－K－12(1)闭合开关，观察到灯泡L1、L2的发光情况是____________________．(2)针对上述现象，该电路存在的问题是________________________．(3)请在原图上只改动一根导线，使两只电流表分别测干路和支路中的电流．(要求：在需要改动的导线上画“×”，并将改动的导线画出，导线不允许交叉)参考答案第4节电流的测量（一）1．向左向右2．电流 0～0.6 A 0.02 0.32 0～3 A0.1 0.63．0.5 1.3×10－44．C5．图略第4节电流的测量（二）1．C 2.C 3.B4．C5．B [解析] 从实物图中可以看出，电流表是和灯泡L2串联，因此电流表测量的是通过灯泡L2的电流．6．D7．D8．D[解析] ①如果电流表正、负接线柱接反了，电流表指针反向偏转，不会出现指针摆到最大刻度的现象；②电路某处有断路，电流表示数为零，指针不偏转；③电流表的量程太小，所测电流超过了电流表的量程，电流表指针会摆到最大刻度处；④如果线路接错了，某处发生了短路，导致电路中电流很大，电流表指针也会摆到最大刻度处．9．1×10－42×10810．L1 0.3211．(1)L2 (2)b －[解析] (1)由题图可知，灯L1、L2并联，L2与电流表串联，因此电流表测通过L2的电流．(2)要使电流表测通过L1、L2的总电流，需要把电流表接在干路上，方法：将b线的右端改接到电流表的“－”接线柱．12．如图所示13．如图所示14．(1)指针反转了正、负接线柱接反了指针偏转角度太小电流表量程选择太大了指针偏转角度超过了最大刻度线电流表量程选择太小了(2)如图所示15．(1)如图所示(2)断开较大试触(3)串 0.3 A(4)如图所示16．(1)L1不发光，L2发光(2)L1被短路(3)图略。
