人教版九年级物理全一册《第十五章电流和电路》章节检测卷(带参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题（共12小题）1．周末，小华帮妈妈打扫卫生时发现：用干抹布擦拭过的穿衣镜，镜面会“粘”上很多细小的绒毛。

下列有关说法正确的是（）A．干抹布与穿衣镜通过摩擦的方式创造了电荷B．玻璃镜面因摩擦带上电荷变成了导体C．镜面能“粘”细小绒毛是由于异种电荷相互吸引D．若镜面带正电，则与其摩擦的干抹布一定带负电2．关于图中静电现象，说法正确的是（）A．如图甲，丝绸摩擦过的玻璃棒会带上正电荷，这个过程中丝绸会失去电子B．如图乙，细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷C．如图丙，验电器是利用了异种电荷相互吸引的原理制成的D．如图丁，摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质3．下列应用中，属于防止静电带来危害的是（）A．静电喷涂B．静电除尘C．静电复印D．油罐车的拖地铁链4．如图所示，开关S闭合时，可能发生的现象是（）A．电池被烧坏B．L2被烧坏C．L1被烧坏D．L1不发光、L2发光5．如图所示是新能源汽车充电站的一排充电桩。

利用充电桩充电时，电动汽车的电池相当于电路中的（）A．电源B．开关C．用电器D．导线6．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．A中正电荷通过金属棒流向B，B金属箔的张角减小B．B中的自由电子通过金属棒流向A，B金属箔的张角增大C．有持续电流存在，电流方向从A到BD．电流方向从B到A7．如图所示是小明为养牛场设计的四个电路。

养牛场要求：当牛正常在牛场内吃草时开关S1、S2均处于闭合状态，指示灯亮，电铃不响；若牛跑出栅栏，相当于断开S2，电铃响报警。

图中所示的电路符合要求的是（）A．B．C．D．8．下列数据最符合实际情况的是（）A．九年级物理课本的质量约30gB．小汽车在高速公路上正常行驶速度约90km/hC．教室内一盏日光灯管的电流约为1AD．我校所在地的大气压约104Pa9．用一个电源，一个开关，两个电流表和两个灯泡组成如图所示的4个不同的电路。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷(带答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1.一个带正电的物体接触验电器金属球后，验电器的金属箔张开，这是因为（）A．带正电物体的电子发生了转移，使金属箔有了多余的电子B．带正电的物体的原子核发生了转移，使金属箔有了多余的原子核C．金属箔上的电子发生了转移，使金属箔缺少电子D．金属箔上的原子核发生了转移，使金属箔有了多余的电子2.用与毛皮摩擦过的橡胶棒，去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球( )A．一定带正电 B．一定带负电C．可能带正电，也可能带负电 D．一定不带电3.与所示实物图相对应的电路图是下图中的( )4.手电筒不亮了，小桐拆下灯泡仔细观察(如图所示)并设计了下列选项中四个电路检查灯泡是否烧坏，其中正确的是()A B C D5．与实物图对应的电路图是（）A．B．C．D．6．如图所示的电路中，闭合开关时，下列说法正确的是（）A．拧下L1后L2不发光 B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L27.《中华人民共和国道路交通安全法》要求：“机动车行驶时，驾驶人、乘坐人员应当按规定使用安全带。

”当驾驶员系好安全带时，相当于闭合开关，仪表盘上的指示灯不发光；未系安全带时，相当于断开开关，指示灯发光。

下图中符合上述要求的电路是( )A B C D8.如图所示，所有开关都闭合时，下列电路属于串联电路的是()A. B.C. D. 9．如图，比较的读数大小（）A．I1＞I2＞I3B．I1＜I2＜I3C．I1=I2=I D．I2＜I1＜I310．某同学利用如图所示电路研究并联电路中电流的规律，闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。

产生这种现象的原因可能是()A.小灯泡L1发生短路B.小灯泡L2发生短路C.电流表使用的量程小D.电流表的正、负接线柱接反了11．下列说法中错误的是（）A．电路一般由电源、用电器、导线和开关构成B．在金属导体中自由电子定向移动形成电流，自由电子定向移动的方向就是电流的方向C．电路中电源外部的电流总是从电源的正极流向负极D．电源被短路，电路中的电流会很大，而用电器被短路电路中的电流可能不太大12.妈妈最头痛的一件事是冬季做好的饭菜很快就凉了，小涵为妈妈准备了一块“暖菜宝”用于饭菜保温，如图所示。

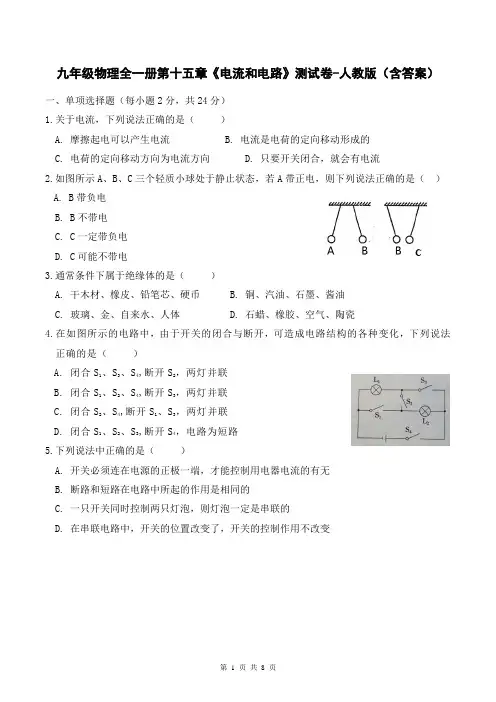

九年级物理全一册第十五章《电流和电路》测试卷-人教版（含答案）一、单项选择题（每小题2分，共24分）1.关于电流，下列说法正确的是（）A. 摩擦起电可以产生电流B. 电流是电荷的定向移动形成的C. 电荷的定向移动方向为电流方向D. 只要开关闭合，就会有电流2.如图所示A、B、C三个轻质小球处于静止状态，若A带正电，则下列说法正确的是（）A. B带负电B. B不带电C. C一定带负电D. C可能不带电3.通常条件下属于绝缘体的是（）A. 干木材、橡皮、铅笔芯、硬币B. 铜、汽油、石墨、酱油C. 玻璃、金、自来水、人体D. 石蜡、橡胶、空气、陶瓷4.在如图所示的电路中，由于开关的闭合与断开，可造成电路结构的各种变化，下列说法正确的是（）A. 闭合S1、S3、S4,断开S2，两灯并联B. 闭合S1、S2、S4,断开S3，两灯并联C. 闭合S2、S4,断开S1、S3，两灯并联D. 闭合S1、S2、S3,断开S4，电路为短路5.下列说法中正确的是（）A. 开关必须连在电源的正极一端，才能控制用电器电流的有无B. 断路和短路在电路中所起的作用是相同的C. 一只开关同时控制两只灯泡，则灯泡一定是串联的D. 在串联电路中，开关的位置改变了，开关的控制作用不改变C6.左图所示的是小明新买的电脑键盘清洁器，使用时开关S1只控制照明用的小灯泡，开关S2只控制吸尘用的电动机。

如右图所示的四个电路中，符合该清洁器使用要求的是（）7.关于如图所示的电路的判断，正确的是（）A.只闭合开关S1，时，灯泡L1、L3并联B.只闭合开关S2时，灯泡L2、L3并联C.只闭合开关S2、S3时，灯泡L2、L3串联D.闭合所有开关时，灯泡L1、L2并联，L3短路8.如图所示电路中，当开关S1、S2均闭合后，则（）A. L1、L2都能发光B.L1、L2都不能发光C. L1能发光，L2不能发光D. L1不能发光，L2能发光9.小红用如图所示的电路检验并联电路干路中的电流是否等于各支路中的电流之和，其中有一根导线接错了，这根导线是（）A. 导线1B. 导线2C. 导线3D. 导线410.如图所示，闭合开关S后，灯泡L1亮，电流表有示数，但灯泡L2不亮。

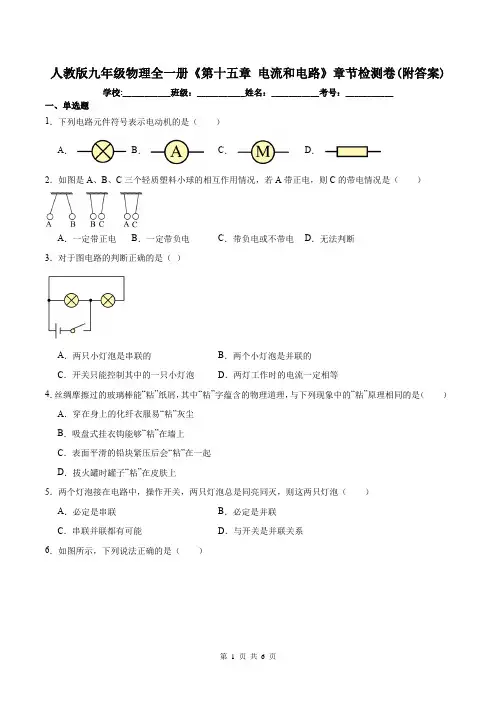

人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列电路元件符号表示电动机的是（）A．B．C．D．2．如图是A、B、C三个轻质塑料小球的相互作用情况，若A带正电，则C的带电情况是（）A．一定带正电B．一定带负电C．带负电或不带电D．无法判断3．对于图电路的判断正确的是（）A．两只小灯泡是串联的B．两个小灯泡是并联的C．开关只能控制其中的一只小灯泡D．两灯工作时的电流一定相等4．丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理道理，与下列现象中的“粘”原理相同的是（）A．穿在身上的化纤衣服易“粘”灰尘B．吸盘式挂衣钩能够“粘”在墙上C．表面平滑的铅块紧压后会“粘”在一起D．拔火罐时罐子“粘”在皮肤上5．两个灯泡接在电路中，操作开关，两只灯泡总是同亮同灭，则这两只灯泡（）A．必定是串联B．必定是并联C．串联并联都有可能D．与开关是并联关系6．如图所示，下列说法正确的是（）A．电源的上端为负极B．通过灯泡的电流方向是从左到右C．金属导线中发生定向移动的电荷是正电荷D．在电路中，电流总是从电源正极流向负极7．小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是（）A．B．C．D．8．如图所示的电路中，当（）A．同时闭合S1、S2时，铃响、灯不亮B．只闭合S1时，灯亮，铃不响C．同时闭合S1、S2时，灯亮、铃不响D．只闭合S2时，铃响、灯不亮9．如图所示的电路，用鳄鱼夹分别与下列四种物品相连，闭合开关后，灯泡能发光的是（）A．橡皮B．陶瓷C．塑料D．铅笔10．如图所示的电路中，两表指针位置均如图所示，则下列说法正确的是（）A．R1、R2中的电流均为0.3AB．R1、R2中的电流均为1.5AC．R1中的电流是0.3A，R2中的电流是1.5AD．R1中的电流是0.3A，R2中的电流是1.2A二、填空题11．验电器的工作原理：。

人教版九年级物理全一册《第十五章电流和电路》章节检测卷(带含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小敏在爷爷的卧室设计了一个如图的“聪明”电路，方便爷爷．“光控开关”在光弱（晚上）时自动闭合，光强（白天）时自动断开；“声控开关“在有声时自动闭合，两分钟后自动断开．表中开关使用情况，不符合电路设计工作要求的是A．白天，灯不亮闭合S2断开S1B．晚上，睡前，灯亮断开S2闭合S1C．晚上，拍拍手，灯亮闭合S2断开S1D．晚上，遇打雷，灯不亮断开S2闭合S12．对于粒子和宇宙，人类从未停止过探索，下列相关结论正确的是（）A．原子是由原子核和核外电子构成的B．在质子、电子和原子中，尺度最小的是质子C．地球是宇宙的中心，恒星是绝对不动的D．光年是时间单位3．通常情况下，下列都属于导体的一组物质是（）A．铁、铜、大地、食盐水B．铝、石墨、陶瓷、铅C．水银、锡箔、橡胶、镍D．铜、纯净水、人体、黄金4．如图所示电路，要使灯泡L1、L2并联，则应将（）A．S1闭合，S2、S3断开B．S1、S2闭合，S3断开C．S2闭合，S1、S3断开D．S2、S3闭合，S1断开5．如图所示，三个不同规格的灯泡连入电路，闭合开关S，三个灯泡都发光，三个电流表A1、A2和A3的读数分别是I1、I2、I3,，下列说法中正确的是（）A．I1>I2>I3B．I1>I2=I3C．I1=I2>I3D．I1<I2<I36．电脑正常工作时，中央处理器（即CPU）不断发热必须用风扇给其降温。

为了保证中央处理器不被烧坏，带动风扇的电动机要先启动；中央处理器断电后，电风扇仍然工作散热，下列四个电路图中符合要求的是（）A．B．C．D．7．生活中的抽油烟机装有照明灯和排气扇，安全使用时要求它们既能单独工作，又能同时工作。

如图所示的四个电路中，你认为符合上述要求的是（）A．B．C．D．8．如图所示，闭合开关S，L2与L3的电流之比为2∶1，则通过L1与L2的电流之比、L1与L3的电流之比分别为（）A．3∶2，3∶1B．3∶1，3∶2C．2∶1，1∶1D．1∶1，2∶19．下列有关物理量的估测与实际相符的是（）A．一个中学生跑完800m所需时间约为200sB．九年级物理课本的质量约为3kgC．人洗澡时水的温度的为60∶D．教室里一个电风扇正常工作时的电流约为2A10．以下电路中，电流表连接方法正确的是（）A．B．C．D．二、填空题11．人们在加油站周围往往能够闻到汽油的味道，这是现象；给汽车加油前，加油人员先要触摸静电释放器，防止人与周围物体发生现象而带上多余的电荷引燃汽油，因此静电释放器要通过（选填“导体”或“绝缘体”）与大地相连。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。

用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。

下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。

第十五章《电流和电路》检测卷一、选择题(每小题5分,共35分)1.下列物品中,通常情况下属于导体的是 ( )A.塑料安全帽B.布手套C.橡胶鞋D.钢尺2.如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,发现验电器的两个金属箔片张开.以下说法正确的是 ( )A.毛皮和橡胶棒摩擦的过程中创造了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C.验电器的金属箔片张开是因为带了异种电荷D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移3.甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示.如果丙带正电荷,则甲( ) A.一定带正电荷B.一定带负电荷C.可能带负电荷D.可能带正电荷4.如图所示的电路,闭合开关时,下列说法正确的是 ( )A.两灯泡串联B.开关只能控制灯L2C.电流表测的是灯L1的电流D.电流方向:从电流表到开关5.如图所示,下列说法正确的是( )A.闭合S2,断开S1、S3,灯L1、L2串联B.闭合S1、S3,断开S2,灯L1、L2串联C.闭合S2、S3,断开S1,只有灯L2亮D.闭合S1、S2,断开S3,只有灯L1亮6.公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关.当乘客按下任何一个按钮时,驾驶台上的指示灯发光,同时电铃响,提醒司机有人要下车.下列电路图符合上述要求的是 ( )7.[多选]如图所示,闭合开关S后灯L亮,一段时间后灯L熄灭.若电路只有一处故障,且只发生在灯L或电动机M上.现用一只规格相同且完好的灯L1替换灯L.则下列判断正确的是( )A.若灯L1亮,则灯L可能断路B.若灯L1亮,则灯L一定短路C.若灯L1不亮,则M一定断路D.若灯L1不亮,则M一定短路二、填空题(每空3分,共39分)8.在干燥的天气里,用塑料梳子梳头,发现越梳头发越蓬松,同时梳子还能吸引碎纸屑.前者是因为头发带 (填“同”或“异”)种电荷而相互 ;后者是因为带电体有 的性质.9.东汉学者王充在《论衡·乱龙》中记录了“顿牟掇芥”.“顿牟掇芥”的意思是指摩擦过的琥珀能吸引芥菜籽一类的轻小物体,则芥菜籽 (填“一定带电”“一定不带电”或“可能带电”);在摩擦起电过程中 (填“产生了”或“没有产生”)新的电荷.10.静电粉末喷涂是一种新型涂装工艺.固体粉末涂料经喷枪喷出后成为带负电荷的微粒,由于　,涂料会被吸附到带正电荷的工件上,经加热烘烤固化后成为均匀的膜层.带负电荷的涂料微粒在从喷枪喷涂到工件的路径上会形成电流,该电流的方向与涂料微粒的运动方向 (填“相同”或“相反”).11.如图甲所示的电路中,开关S1、S2闭合后,A2与L2是 (填“串”或“并”)联的,电流表A1测量的是通过 (填“干路”“L1”或“L2”)的电流,电流表A2的指针偏转情况如图乙所示,电流表的示数为 A.12.为避免点燃烟花造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示.装置的点火器中有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案,还需要在 (填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作.点燃烟花前,定时器(相当于导线)在电路中应处于 状态,目的是 .三、作图题(每小题4分,共8分)13.如下图所示,用笔画线代替导线完成电路.要求:两灯并联,开关控制干路,电流表测量干路电流,导线不能交叉.14.设计一个自动防盗报警电路.要求:晚间开关S闭合后,指示灯亮,电铃不响;当房门被打开时,细导线EF被扯断,灯亮并且电铃发声自动报警.请你按要求连接如图所示的电路元件.四、实验探究题(第15小题8分,第16小题10分,共18分)15.在“连接串联电路”实验中,实验电路如图所示.(1)在连接电路时,开关应该处于 状态.(2)连接好电路后闭合开关S,小慧发现L 1、L 2两只灯泡都不亮,她用手按一下灯泡L 1,L 1、L 2仍然不亮,按一下灯泡L 2,两灯都亮,松开手两灯又都不亮,则故障可能是 (填“L 1灯丝断了”“L 2灯丝断了”“L 1短路”或“L 2与灯座接触不良”).(3)排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;将开关S 换接到L 1和L 2之间、L 1和电池负极之间,观察到同样的现象.这样操作的目的是探究 .16.在探究并联电路电流规律的实验中:(1)为了防止损坏电流表,在不能事先估计电流大小的情况下,应先进行 ,以正确选择电流表的量程.(2)小方连接的部分电路如图所示,请你将电路连接完整.(3)小方将以上电路连接完后,闭合开关,发现灯泡L 1和L 2发光、电流表A 1和A 2有示数、电流表A 示数为零.则电路故障可能是 .(4)排除故障,进行实验,小方记录了如下数据. 实验次数L 1的电流I 1/A L 2的电流I 2/A 干路电流I /A 10.1 0.1 0.2 20.3 0.3 0.6 30.4 0.4 0.8 分析以上实验数据,小方发现通过两条支路的电流总是相等.为了探究这个发现是否具有普遍性,可以 ,再进行实验.答案解析1.D　【解题思路】　通常情况下,塑料安全帽、布手套、橡胶鞋不容易导电,属于绝缘体,钢尺容易导电,属于导体,D正确.2.B　【解题思路】　毛皮与橡胶棒摩擦,这个过程橡胶棒得到电子,带负电,电子发生了转移,不是创造了电子,A错,B正确;用带负电的橡胶棒去接触验电器的金属球时,橡胶棒上部分电子会转移到验电器上,验电器的金属球和两个金属箔片都带上了负电,由于同种电荷相互排斥,故两个金属箔片会张开,C、D错.3.C　【解题思路】　由题可知,丙带正电荷,与乙相斥,则乙带正电荷;乙与甲相吸,则甲可能带负电荷,也可能不带电,故选C.4.C　【解题思路】　观察电路可知,两灯泡并联在电路中,开关在干路上,电流表与L1串联,测量通过L1的电流,故A、B错误,C正确;在电源外部,电流从电源正极经过用电器流向电源的负极,且从电流表的正接线柱流入,负接线柱流出,D错误.5.A　【解题思路】　闭合S2,断开S1、S3,灯L1、L2串联,A正确;闭合S1、S3,断开S2,灯L1、L2并联,B错;闭合S2、S3,断开S1,L2被短路,只有L1发光,C错;闭合S1、S2,断开S3,L1被短路,只有L2发光,D错.6.C　【解题思路】　A选项中,闭合任何一个开关,只有该开关所在支路的用电器工作,不符合要求;B选项中,只闭合下方的开关时,两用电器均不工作,不符合要求;C选项中,闭合任何一个开关,两用电器均同时工作,符合要求;D选项中,只闭合任何一个开关,两用电器均不工作,不符合要求.7.AC　【解题思路】　若是灯L断路,其他地方完好,换上新灯泡后能发光;若是灯L短路,其他地方完好,换上新灯泡后能发光;若是电动机断路,换上新灯泡后电路还是断路,不能发光;若是电动机短路,则灯L不会熄灭.综上可知,换上新灯泡L1后能发光,可能是灯L断路或灯L短路;换上新灯泡L1后不能发光,只能是电动机断路.二、填空题(每空3分,共39分)8.　同　排斥　吸引轻小物体【解题思路】　用塑料梳子梳头时,头发由于与梳子摩擦而带上了电荷,同种电荷相互排斥,所以越梳头发越蓬松;由于带电体有吸引轻小物体的性质,所以带电的梳子能吸引碎纸屑.9.　可能带电　没有产生【解题思路】　琥珀经摩擦后带上了电荷,带电体具有吸引轻小物体的性质,被吸引的轻小物体可能不带电,也可能带与琥珀所带电荷不同的电荷;摩擦起电的实质是电子的转移,失去电子的物体带正电,得到电子的物体带负电,所以摩擦起电现象中没有新电荷产生.10.　异种电荷相互吸引　相反【解题思路】　固体粉末涂料带负电荷,工件带正电荷,由于异种电荷相互吸引,所以涂料会被吸附在工件上.物理学规定正电荷定向移动的方向为电流的方向,所以该电流的方向与涂料微粒的运动方向相反.11.　串　干路　0.2812.　a　通路　进行倒计时,避免点火器点燃烟花造成人员伤害【解题思路】　由题知,断开此开关,指示灯熄灭,整个装置停止工作,所以,该开关应与指示灯串联,同时能控制整个电路,由电路图可知,开关S应安装在a处.由电路图可知,定时器与点火器并联,点燃烟花前,只有定时器是通路时(相当于一根导线),才能将点火器短路,使点火器不能工作;否则,在进行倒计时时,点火器工作会点燃烟花造成人员伤害.三、作图题(每小题4分,共8分)13.　如图所示.14.　如图所示.【解题思路】　开关S闭合后,若导线EF完好则灯亮电铃不响;而当导线EF被扯断后灯亮且电铃响,说明导线EF和电铃并联,导线EF完好时,电铃被短路.从电源正极依次串联开关、灯泡以及电铃回到电源负极,然后将EF并联在电铃两端,如答案图所示.四、实验探究题(第15小题8分,第16小题10分,共18分)15.　(1)断开　(2)L2与灯座接触不良　(3)在串联电路中开关的作用与位置的关系16.　(1)试触　(2)如图所示.　(3)电流表A被短路　(4)将L1(或L2)换成另一个规格不同的灯泡知故障可能是电流表A被短路.。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷（有答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．通常情况下，下列物质属于导体的是（）A．橡胶B．纸质笔记本C．塑料D．2B铅笔芯2．家庭生活中，下列估测数据最接近实际的是（）A．初中物理课本一张纸的厚度约1cmB．人正常步行的速度约5m/sC．洗热水澡时感觉舒适的水温约40℃D．家用液晶电视机的工作电流约10A3．如图所示，电源电压保持不变，关于该电路的工作情况，下列说法中正确的是（）A．同时闭合两个开关，通过两只灯泡的电流一定相同B．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大C．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏D．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏4．如图所示为一个风扇灯，风扇和灯都有独立的开关控制，且工作时互不干扰，下列四种电路设计符合风扇灯工作要求的是（）A．B．C．D．5．如图所示，用丝绸摩擦过的干燥玻璃棒a去接触原来不带电的验电器的金属球b时，金属球b也带上了电荷。

下列说法正确的是（）A．a上的一些电子转移到b上，瞬时电流方向b→aB．a上的一些正电荷转移到b上，瞬时电流方向a→bC．b上的一些电子转移到a上，瞬时电流方向a→bD．b上的一些正电荷转移到a上，瞬时电流方向b→a6．小滨妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。

小滨急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。

下列说法正确的是（）A．胡椒粉能被塑料小勺吸引是因为胡椒粉带了电B．若塑料小勺带负电是因为它得到了电子C．塑料小勺与毛料布是通过摩擦的方法创造了电荷D．塑料小勺摩擦毛料布带了电，说明小勺是导体7．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

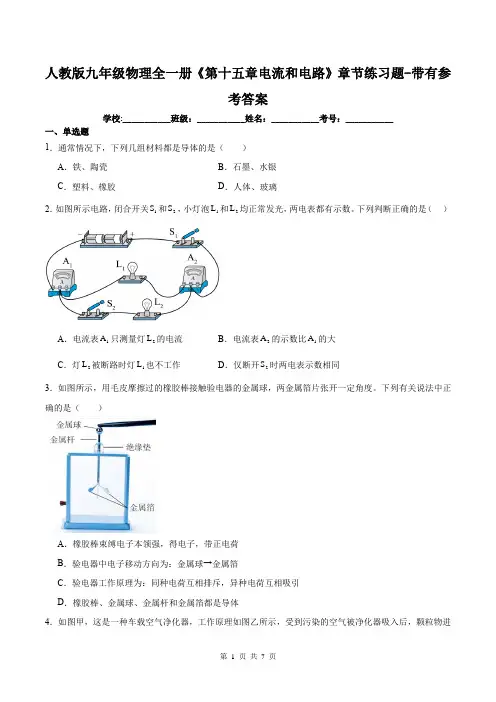

人教版九年级物理全一册《第十五章电流和电路》章节练习题-带有参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．通常情况下，下列几组材料都是导体的是（ ）A ．铁、陶瓷B ．石墨、水银C ．塑料、橡胶D ．人体、玻璃2．如图所示电路，闭合开关1S 和2S ，小灯泡1L 和2L 均正常发光，两电表都有示数。

下列判断正确的是（ ）A ．电流表1A 只测量灯2L 的电流B ．电流表2A 的示数比1A 的大C ．灯2L 被断路时灯1L 也不工作D ．仅断开2S 时两电表示数相同3．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，两金属箔片张开一定角度。

下列有关说法中正确的是（ ）A ．橡胶棒束缚电子本领强，得电子，带正电荷B ．验电器中电子移动方向为：金属球→金属箔C ．验电器工作原理为：同种电荷互相排斥，异种电荷互相吸引D ．橡胶棒、金属球、金属杆和金属箔都是导体4．如图甲，这是一种车载空气净化器，工作原理如图乙所示，受到污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获。

净化器工作时指示灯会亮起，指示灯坏掉时金属网仍工作。

下列说法正确的是（）A．金属网吸引颗粒物原理是异种电荷相互吸引B．金属网和指示灯的连接方式为串联C．颗粒物带上电荷是创造了电荷D．空气净化器利用了带电体吸引轻小物体的性质5．在给手机电池充电时，消耗的电能主要转化为A．光能B．内能C．机械能D．化学能6．小明家的卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．开关S1、S2闭合，换气扇和照明灯并联D．开关S1、S2闭合，换气扇和照明灯串联7．习题课上，老师让画出两个灯泡连接并且都能正常发光的电路，有四位同学各自画出的电路如图所示，他们画出的电路中正确的是（）A．B．C．D．8．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸与吸管的一端摩擦使其带电，再用丝绸摩擦过的玻璃棒去靠近吸管的两端，吸管两端都能与玻璃棒相互吸引．下列说法正确的是A．吸管两端都带负电B．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒原子核束缚电子的本领强而带正电C．餐巾纸和吸管摩擦起电时，吸管带负电，餐巾纸带正电D．把某个物体靠近带电吸管时，发现吸管被吸引过来，该物体一定带电9．如图是“静电章鱼”实验，用比塑料更容易失去电子的毛巾分别摩擦塑料丝和塑料棒，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。

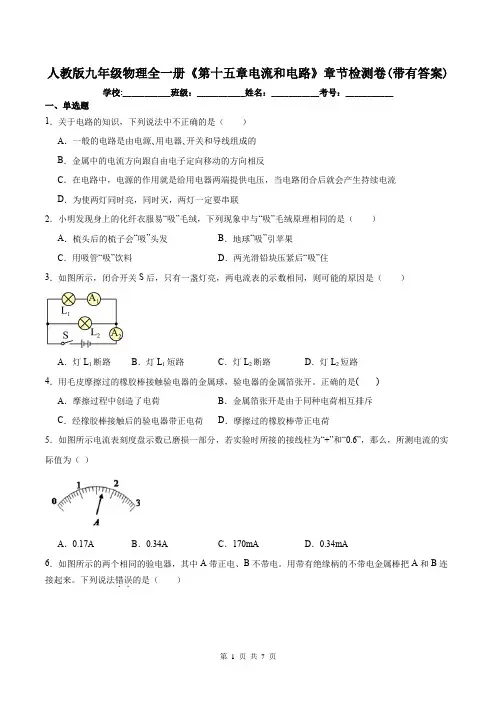

人教版九年级物理全一册《第十五章电流和电路》章节检测卷(带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电路的知识，下列说法中不正确的是（）A．一般的电路是由电源､用电器､开关和导线组成的B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中，电源的作用就是给用电器两端提供电压，当电路闭合后就会产生持续电流D．为使两灯同时亮，同时灭，两灯一定要串联2．小明发现身上的化纤衣服易“吸”毛绒，下列现象中与“吸”毛绒原理相同的是（）A．梳头后的梳子会“吸”头发B．地球“吸”引苹果C．用吸管“吸”饮料D．两光滑铅块压紧后“吸”住3．如图所示，闭合开关S后，只有一盏灯亮，两电流表的示数相同，则可能的原因是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路4．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开。

正确的是() A．摩擦过程中创造了电荷B．金属箔张开是由于同种电荷相互排斥C．经橡胶棒接触后的验电器带正电荷D．摩擦过的橡胶棒带正电荷5．如图所示电流表刻度盘示数已磨损一部分，若实验时所接的接线柱为“+”和“0.6”，那么，所测电流的实际值为（）A．0.17A B．0.34A C．170mA D．0.34mA6．如图所示的两个相同的验电器，其中A带正电、B不带电。

用带有绝缘柄的不带电金属棒把A和B连接起来。

下列说法错误．．的是（）A．连接的一瞬间，金属杆中电流方向是从A流向BB．连接的一瞬间，正电荷从A流向BC．连接的一瞬间，自由电子从B流向AD．连接后，B的金属箔会张开一个角度7．实验室有甲、乙两只灯泡，甲标有“15V 1A”字样，乙标有“10V 0.5A”字样。

现把它们串联起来，则该串联电路允许通过的最大电流为（）A．0.1A B．0.5A C．1A D．1.5A8．小明同学用塑料梳子在头发上摩擦几下后，塑料梳子能够吸引碎纸片．如果以橡胶棒和毛皮摩擦作类比，这个现象说明（）A．摩擦时，只有正电荷的转移，使塑料梳子带了正电B．摩擦时，头发上的电子向塑料梳子转移，使塑料梳子带了负电C．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料梳子带正电D．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料梳子带负电9．有两个灯泡，L1标有“6V 3W”字样，L2没有标记，测得L2正常工作时的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L2的电功率分别是（）。

九年级物理全一册《第十五章电流和电路》章节检测卷-带答案思维导图练习题一、单选题1．甲乙两个原来不带电的物体，相互摩擦后，下列情况不可能．．．出现的是（）A．甲乙两物体都不带电B．甲乙两物体都带正电C．甲带正电，乙带负电D．甲带负电，乙带正电2．在下列电路图中，能够测量通过灯L2电流的电路是（）A． B． C． D．3．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流，分别为I A=0.6A、I B=0.3A、I C=0.3A，在表格中记录数据后，下一步首先应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值4．“金箔工艺”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不便用手直接拿取。

正确拿取的方法是，先手持羽毛扫过纸垫，如图甲所示；再将羽毛靠近工作台上方不带电的金箔，羽毛即可将金箔吸住，如图乙所示。

根据以上信息可知（）A．轻扫纸垫时，羽毛和纸垫都失去了电子B．轻扫纸垫时，羽毛和纸垫带同种电荷C．轻扫纸垫时，正电荷从纸垫转移到羽毛上D．羽毛和纸垫，束缚电子的能力不相同5．如图所示，某同学在做测量某一灯泡的电流的实验时，电流表接的是“−”和“0.6”两个接线柱，可粗心的他在读数时却按3A的量程读数，读得的值为2.6A，那么实际的电流应为多大（）A．2.6A B．0.6A C．0.52A D．0.46A6．如图所示，A、B两个验电器，A带负电，B不带电，用带绝缘柄的金属棒，连接A、B两验电器的金属球瞬间（）A．电流方向从A到B B．电子运动方向从B到AC．连接前，B有多余自由电子D．连接后，A的张角变小，B的张角变大7．如图所示，有两个相同的验电器A和B，A带负电，B不带电，用金属棒把验电器A、B的金属球连接起来的瞬间，则下列说法正确的是（）A．电流方向由A到B B．电子移动方向由A到BC．有电流但方向无法确定D．始终无电流8．关于干电池的正、负极和电路中电子运动方向的说法中，正确的是（）A．锌筒是负极、碳棒是正极，电子从碳棒经用电器向锌筒运动B．锌筒是负极、碳棒是正极，电子从锌筒经用电器向碳棒运动C．锌筒是正极、碳棒是负极，电子从碳棒经用电器向锌筒运动D．锌筒是正极、碳棒是负极，电子从经锌筒用电器向碳棒运动．9．使用毛皮摩擦过的橡胶棒接触不带电验电器的金属球，验电器的金属箔张开，如图所示。

九年级物理全一册第十五章测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 下列说法正确的是A．只要电路两端有电压，电路中就一定有电流B．电压表和电流表都能直接接在电源的两极C．千瓦、千瓦时和焦耳部是电能的单位D．消耗了多少电能，其意思就是说电流做了多少功2 . 如图所示，若要使灯泡L1、L2是并联的，下面做法正确的是（）A．接通S1、S2B．接通S2、S3C．只接通S2D．接通S1和S33 . 在综合实践活动课上，以两张病床为例，设计病房呼叫电路，用铃声提醒值班室的护士，用指示灯指示床位，下列电路中不符合要求的是A．A B．B C．C D．D4 . 如图所示的电路，R1、R2并联，则甲、乙、丙三只电表应分别是A．电流表、电流表、电压表B．电压表、电流表、电流表C．电流表、电压表、电流表D．电压表、电流表、电压表5 . 下列说法中正确的是A．同种电荷相互吸引，异种电荷相互排斥B．同种电荷相互排斥，异种电荷相互吸引C．丝绸摩擦过的玻璃棒所带的电荷叫作负电荷D．摩擦起电创造了电荷6 . 如图是测灯泡L1的电流，则以下四个电路图正确的是（）A．B．C．D．7 . 物理兴趣小组的天慧同学遇到了一个难题，请你帮她解决一下：如图所示，下列说法不正确的是（）A．只闭合开关S1和S3，只L1发光B．只闭合开关S1，L1和L2组成串联电路C．只闭合开关S2和S3，L1和L2组成并联电路D．闭合开关S1、S2和S3，L1和L2都亮8 . 如图示，开关S闭合后，电流表A1的示数为1.8A，电流表A2的示数为0.6A，则通过L1、和L2的电流分别是（）A．0.8A，0.6A B．0.6A，1.2A C．0.6A，1.0A D．1.2A，0.6A9 . 下列用品中，通常情况下属于绝缘体的是A．金属勺B．瓷碗C．铅笔芯D．铁钉二、多选题10 . 如图所示，是一种自动测定油箱内油面高度的装置，有关该装置的说法正确的是（）A．装置中电阻R0可以省略B．当油面下降时，通过电阻R0的电流减小C．装置中的R0两端并联一只电压表可以代替油量表D．油量表是由电压表改装而成的11 . 在如图所示的电路中，闭合开关后，通过灯泡的电流为，电流表的示数为．下列判断正确的是（）A．电流表的示数为B．电流表的示数为C．通过灯泡的电流为D．通过灯泡的电流为12 . 关于电流方向，下列说法不正确的是A．自由电子的定向移动方向就是电流的方向B．负电荷的定向移动方向与电流方向相反C．电池外部电流总是从电池负极流向正极D．酸、碱、盐水溶液中正离子的定向移动方向就是电流方向三、填空题13 . 如图所示，将两个电阻串联，Rl＝2R2，则通过R1、R2的电流之比为_____，R1、R2两端的电压之比为_____；电压表测_____的电压．14 . 将表面有金属镀层的磁铁吸在干电池的负极，将一根硬铜线折成导线框abcd搭在干电池的正极和磁铁上（如图），导线框abcd就会以干电池为轴转动起来。

第十五章《电流和电路》测试题一、单选题1．毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A．得到负电荷B．失去负电荷C．得到正电荷D．失去正电荷2．如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒3．下列现象中，不属于摩擦起电的是（）A．用塑料梳子梳干燥的头发，越梳越蓬松B．吸尘器能够把地上的碎纸屑吸起来C．在干燥的天气中脱毛衣时，会听到啪啪声D．风扇用过一段时间后，扇叶上沾有很多灰尘4．核酸检测采样时使用的“采样拭子”，其顶端是如图所示的植绒拭子，安全、无毒。

有一种植绒方式是：植绒机产生数万伏的高压静电，通过电子转移让喷头中的绒毛带上负电荷，然后在被植绒物体表面喷涂上胶粘剂，移动喷头靠近被植绒物体，绒毛在高压静电作用下从喷头中飞升到被植绒物体表面，呈垂直状植在涂有胶粘剂的物体表面。

上述植绒过程中蕴含了许多科学知识，下列描述不合理的是（）A．喷头中的绒毛带上负电荷，是由于绒毛得到了电子B．以移动的喷头为参照物，被植绒物体是运动的C．绒毛能在高压静电作用下运动，是由于能量可以创生D．绒毛从喷头中飞升到被植绒物体表面，是由于力能改变物体的运动状态5．如图所示，灯泡1L 、2L 串联的电路是（ ）A ．B ．C ．D ．6．关于摩擦起电和电路，下列说法正确的是（ ）A ．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电B ．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电C ．图丙中，可以用导线将电池正负极长时间直接连接D ．图丁中，小彩灯之间的连接方式是并联7．以下几组材料或物品中，通常情况下都是绝缘体的是（ ） A ．橡胶、玻璃、空气 B ．玻璃、大地、干木材 C ．人体、塑料、石墨D ．食盐水溶液、铁丝、水8．取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（ ）A ．甲验电器带负电是因为它得到了电子B ．甲验电器的金属箔片张开是由于同种电荷相互排斥C ．用橡胶棒连接两金属球，金属箔片的张角都会发生改变D ．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲9．如图所示为一种新型“水温感应龙头”。

人教版九年级物理全一册第15章《电流和电路》综合测试题（含答案）一、选择题。

1、如图所示，无风条件下，卡通造型铝箔气球两次均向带电棒靠近但未接触，则气球（）A.不带电B.带正电C.带负电D.带电情况无法判断2、为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

符合上述要求的正确电路图是（）A. B. C. D.3、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）A．甲、丙B．乙、丁C．甲、丁D．丙、丁4、如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（）A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数5、两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（）A．两只灯中电流一样大B．发光亮的灯中电流大C．发光暗的灯中电流大D．不能确定两只灯中哪只的电流大些6、如图所示为部分物质的原子核对核外电子束缚能力强弱情况。

下列说法中正确的是（）A．毛皮与梳子摩擦，梳子会得到电子B．棉花与毛衣摩擦，毛衣会带负电荷C．纸与梳子摩擦最容易发生电荷转移D．梳子、橡皮筋都是导体7、两个带电泡沫小球，相互作用的情况如图所示，则这两个小球一定（）A．带正电B．带负电C．带同种电荷D．带异种电荷8、（多选）下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中正确的是（）A. 厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的B. 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D. 一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的9、某保密室有三道门，关上一道门相当于闭合一个开关。
