电气设备故障的检修方法
2、电压法（通电检查） 局部短路法 分段试灯法 电笔法
指利用万用表测量机床 电气线路上某两点间的 电压值来判断故障点的 范围或故障元件的方法
注： 1、电阻法 2、电压法 主要针对断路故障
电气设备故障的检修方法
3、电流法（通电检查） 是指使用电流表（钳形电流表）检查电气设备工作
电流线路中的电流是否符合正常值，以判断故障原 因的一种方法。 注：此方法主要针对过载 4、仪器测试法 借助各种仪器仪表测量各种参数，如用示波器观察 波形及参数的变化，以便分析故障的原因，多用于 弱电线路中。
电气设备故障的检修方法
针对虚连故障（时有时无）（通电检查） 应用试灯（分段观察亮度） 敲击法 紧固法 针对接地故障 兆欧表查、查线路、电机.对于弱电控制
是综合故障。

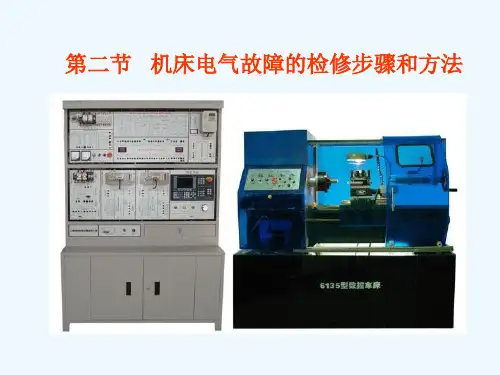

电气设备故障的检修步骤
2、电路分析 根据电路原理图分析、（分析由大到小三点）按
动作功能能块划分，是那些功能出问题，在功能 块中又分小功能块，估计划分出，是控制回路、 还是主电路。是交流回路、还是直流电路、还是 控制模块、最终目的是缩小故障围，（如是接地 故障、应先考虑电气柜外还是电气柜内） 通过调查、可能有许多相互矛盾的假设。这就要 看本质、去伪存真、抓主要本质。
电气设备故障的检修技巧
(1)熟悉电路原理，确定检修方案 (2)先机械，后电路。 (3)先简单，后复杂 (4)先检修通病、后查疑难杂症： (5)先外部调试,后内部处理: (6)先不通电测量，后通电测试 (7)先公用电路、后专用电路 (8)总结经验．提高效率
前应做好各项安全工作。
电气设备故障的检修方法
二、机床电器设备故 障诊断方法
1、电阻法 2、电压法 3、电流法 4、仪器测试法

专论

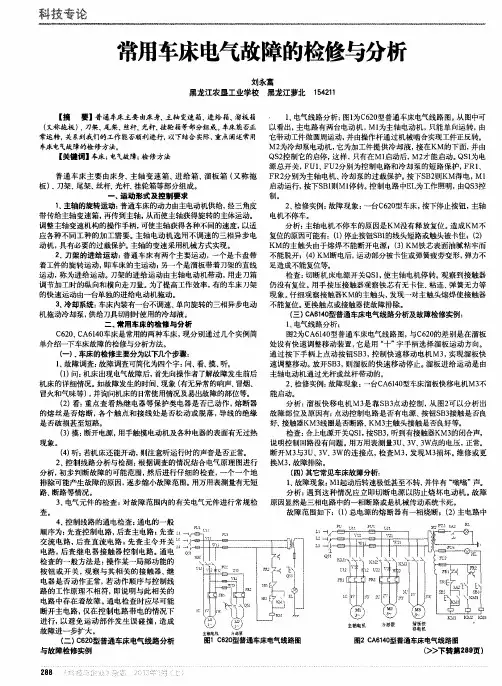

常用车床电气故障的检修与分析
刘永富 黑龙江农垦工业学校 黑龙江萝北
【 摘 要】普通车床主要 由床身、 主轴变速箱、 进给箱、 溜板箱 （ 又称拖 板） 、 刀架、 尾 架、 丝杆 、 光杆、 挂轮 箱等部 分组成 。 车床 能否正 常运转， 关系到我们的工作 能否顺利 进行， 以下结合实际， 重点 阐述常 用 车床 电气故 障的检 修 方法。 【 关键词】车床； 电气故障； 检修 方法
普 通 车 床 主 要 由床 身、 主轴变速箱、 进给 箱、 溜板 箱 （ 又 称 拖 板） 、 刀架、 尾架、 丝杆、 光杆、 挂轮箱等部分组成。 运动 形式 及 控 制要 求 １ ． 主轴的旋转运动： 普通车床的动力由主电动机供给， 经三角皮 带 传给主 轴 变速 箱 ， 再传 到主轴 ， 从而 使主 轴获 得旋 转 的主体运 动 。 调整主轴变速机构的操作手柄， 可使主轴获得各种不同的速度， 以适 应 各种不 同 工种 的 加 工需 要 。 主轴 电 动机 选 用 不调 速 的 三相 异 步 电 动机， 具 有必要 的过 载保护 。 主轴 的变 速 采用机 械 方式 实现 。 ２ 刀 架 的进 给 运动 ： 普 通车 床 有两 个主 要运 动 ， 一 个是 卡 盘带 着 工件 的旋 转 运 动 ， 即车 床的 主运 动 ； 另一 个是 溜板 带着 刀架的 直线 运动， 称 为进 给 运 动。 刀架 的进 给 运 动 由主轴 电动 机带 动 ， 用走 刀箱 调 节加 工时 的纵 向和横 向走 刀量 。 为了提 高 工作效率 ， 有 的车 床刀架 的快 速 运动 由一台单 独的 进给 电动 机拖 动 。 ３ 冷却系统： 车床内装有一台不调速、 单向旋转的三相异步电动 机 拖动 冷却 泵 ， 供 给刀具切 削时 使用 的冷却 液 。 二、 常用车 床 的检 修 与 分析 Ｃ ６ ２ ０ 、 Ｃ Ａ ６ １ ４ ０ 车 床是 常用的 两种 车床 ， 现分 别通 过 几个 实例 简 单介 绍—下车 床故 障 的检 修与分 析方法 。 （ 一） 车床的检修主要分为以下几 个步骤： ｌ 、 故障调查： 故障调查可简化为四个字： 问、 看、 摸、 听。 （ １ ） 问： 机 床 出现 电气故 障后 ， 首 先 向操 作者 了解 故 障发 生前 后 机床的详细情况。 如故障发生的时间、 现象 （ 有无异常的响声、 冒烟、 冒火和气味等） ， 并询问机床的日常使用情况及易出故障的部位动作， 熔断器 的熔 丝 是 否熔 断 ， 各 个 触 点 和 接 线处 是 否 松 动或 脱 落 ， 导 线 的 绝 缘

｝ ｝ … ｛ 檄 ｛ 蛳
点 均 在 闭合 状 态 ，控 制 主 电动 机 的交 流 接 触器 Ｋ Ｍ １ 的 线 圈 电路得 电工作 ，其 主 触 点 闭 合 ， 电动 机正 向直 接起 动 。Ｋ Ｔ 的常 闭触 点在 主 电路 中短 接 电流 表Ａ ，经延 时 断 开 后 ， 电
１ ． 引言 本 上 提高 电力企 业 员工 的安 全 意识 ，减 少人 因 事 故的 发生 ，本 文 在充 分研 究 电企 中 人 因失 电力 行 业 是 国 民经 济 的 基 础 产 业 ，它 误 问题 的基 础上 ，基 于粗 糙 集 与Ｂ Ｐ 神 经 网络设 计 了 电力企 业 员工 安全 等 级评 价模 型 ，模 型 直 接关 系到 经济 发展和 社会 稳 定 。然 而 ， 电 框 架 如图 １ 所示。 力 企业 员工 在生 产过程 中， 由于知识 、 能力 评 价前 ，首先 要 确定 宽泛 的评 价 属性 集 ，然 后收 集数 据 ，界 定属 性值 语 义 ，并 对每 个 与 经验 的不 足或 者心 理 因素等 原因 ，为 了追 属性 界定 属 性值 ，最 后 构建 出属 性 约 简决 策表 。构建 员工 属性 决 策表 是进 行 员工 安 全等 级 求 某 些 利 益 ，从 而 导 致 人 身 事 故 、 电网 事 评 价 的首 要 问题 ，决 策表 是 一类 特 殊而 重 要 的知识 表 达系 统 ，多 数决 策 问题 都可 以用 决策 故 、 设备事 故和 火 灾事 故等 人 因事 故ｕ ｊ 。据 表形 式来表 达 。 统计６ ０ ％ － ７ ０ ％ 电力 生 产事 故 是 由人 的 失误 造 评 价 中，将 粗糙集 作为 人工 神经 网络 的前置 系 统 ，以减少 神经 网络 的复 杂性 。 成 的 ，所 以减少 人 因失误是 有 效控制 电力 生 评 价后 ，为 了进 一步 检验 评价 模 型 的性 能 ，评价 结束 后要 对 评价 结 果进 行仿 真 分析 。 产 事故 发生 的关 键 Ｊ 。 利用 相关 函 数对 网络 进 行仿 真 ，并 计 算输 出结 果 和 目标输 出之 间的 误差 ，从 而作 为 网络 训 目前 专 门针 对 电力 企 业 生 产 中人 因 失 练结 果优劣 的判 别依 据 。 误 的研 究成 果还 不是 很丰 富 ，对 电力企业 生 ３ ． 评 价 核心 要素 的提取 方法 产 中人 的不 安全 行 只分析 了其 对 电力系 统的 在 评 价过 程 中 ，为 了解决 人 工神 经 网络 当输 入 的信 息空 间维 数较 大 时 ，网 络结 构 复杂 影 响 ，提 出 了防 范不 安全行 为 的措施 ， 并没 和训练 时 间长 的 问题 ，所 以在这 里 使用粗 糙集 作为 神经 网络 的前置 系统 。 有 对 不 安 全 行 为 的严 重 程 度 进 行 划 分 。另 ３ ． １连 续属 性 的离散 化方法 外 ，一 些地 区 已经开 始着手 进 行 了员工等 级 粗 糙 集理 论对 决 策表 进行 处 理 的数据 必 须是 离散 值 ， 因此 ，在 利用 粗糙 集 理论 的 属性

普通机床电气故障的诊断目前普通机床在中小企业零件加工中还在使用。

例如ＣＷ６１４０车床、Ｘ５２Ｋ铣床、Ｔ６８镗床、Ｍ７１２０磨床等，它的电气控制部分由开关、接触器、继电器、位置开关、按钮等电器元件组成。

当机床设备不能正常启动、停止及自动循环工作时，我们首先通过故障现象及使用仪表来判断故障是由机械零件引起还是电器元件引起的。

因为在机床维修过程中，更换电器元件比拆装机械零件更方便和节约时间。

所以当电工维修人员在完全排除不是由电器元件引起的故障时，再通知机械维修人员修理。

因此，掌握普通机床基本结构和电气控制线路工作原理，采取“问、听、看、摸”及用仪表测量等多种手段，能快速查找故障原因并分清责任。

现在以Ｘ５２Ｋ型立式升降台铣床和珩磨机为例，它们包含了机械传动和液压传动，分析它们工作过程及常见故障和排除方法。

１Ｘ５２Ｋ型立式升降台铣床铣床主要是用于加工零件的平面、斜面、键槽等型面的机床。

主要结构由床身、主轴、工作台、底座等几部分组成，它包含了铣刀切削旋转运动和工作台不同方向的移动。

１．１电气控制线路分析（１）主电路分析由图１可知，主电路由断路器（ＱＦ１、ＱＦ２），电动机（主轴电机Ｍ１、进给电机Ｍ２及冷却泵电机Ｍ３），热继电器（ＦＲ１、ＦＲ２），接触器（ＫＭ１、ＫＭ２、ＫＭ３、ＫＭ４、ＫＭ５），电磁铁ＹＡ及控制变压器和整流器组成。

图１Ｘ５２Ｋ型立式升降台铣床主电路主轴电机Ｍ１正反转由开关ＳＡ５控制，停车时由全波整流能耗制动，主轴通过机械调速可获得１８种速度。

进给电动机Ｍ２正反转由接触器ＫＭ４、ＫＭ５控制。

通过手柄位置不同推动传动、换向齿轮可实现工作台不同方向移动。

同时通过电磁铁ＹＡ能实现不同方向快速移动。

冷却泵电机Ｍ３在切削时将冷却液对准工件进行冷却和冲洗。

（２）控制电路分析１）如图２所示，主轴电动机Ｍ１起动按ＳＢ１或ＳＢ２，接触器ＫＭ２线圈得电，ＫＭ２常开主触头闭合，主轴电动机Ｍ１起动。

ＫＭ２常闭触头断开，防止ＫＭ１线圈得电。
