HXN5B机车牵引电机测速故障判断方法发布时间：2022-10-18T09:12:34.293Z 来源：《科技新时代》2022年9期作者：顾一帆[导读] HXN5B机车厂内转向试验时发生牵引电机测速故障引起牵引封锁顾一帆（中车戚墅堰机车有限公司机车制造中心江苏常州 213011）摘要：HXN5B机车厂内转向试验时发生牵引电机测速故障引起牵引封锁，由此故障引出HXN5B机车牵引电机速度传感器检测原理，并结合该故障提出机车牵引电机测速问题的相关判断方法及对应解决方案，为今后机车制造及检修提供参考,便于快速排查和解决故障。
关键词：HXN5B机车；牵引电机速度传感器；测速齿盘0引言HXN5B型大功率交流传动内燃机车是一款适用于大、中型编组站的编组、调车及小运转作业的内燃机车。
近期HXN5B-5004机车在厂内进行转向试验时，当切换单个牵引电机试验机车电机转向，机车5位牵引电机在司机室主操纵台作前进向转动时，转速到达20r/min左右后发生转速突然降到0r/min的情况，机车瞬间牵引封锁，牵引力消失机车停止前进，等待2~3秒后转速恢复，随后前进一段距离后转速又突降到0r/min，机车牵引力消失。
针对上述问题，本文对HXN5B机车牵引电机测速回路原理进行概述，提出机车牵引电机测速问题的相关判断方法及对应的解决方案。

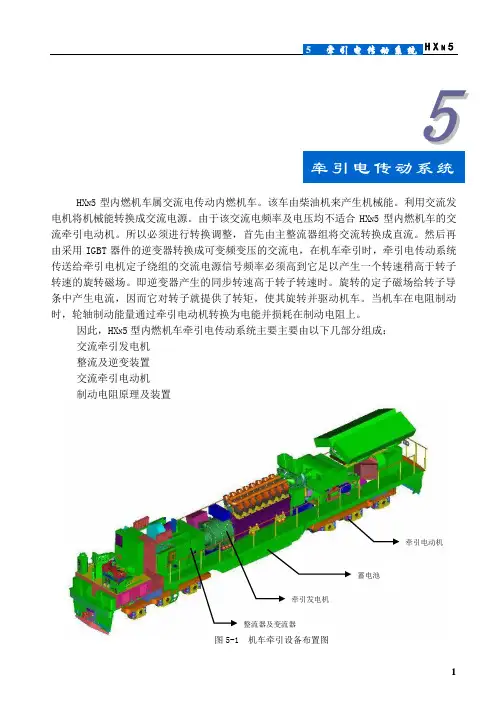

1 HXN5B机车牵引电机测速回路原理以HXN5B机车五位牵引电机为例，当司机操纵司控器发出高电平牵引工况信号MH1至微机控制系统LCS后，微机柜12号板接收该数字量输入信号，随后微机将该信号转换成中间电压指令，通过MVB网络通讯转至CA3牵引变流柜，牵引控制单元TCU按LCS给定的中间电压指令工作，发出指令到逆变模块让逆变器触发输出三相正弦交流电给三相异步牵引电机，最后使得牵引电机工作。
牵引电机工作后，电机速度传感器SS5将转速脉冲信号传送至TCU，TCU根据机车牵引电机转速情况发送至逆变器，构成一个闭环控制系统。
