在轨道车辆上使用的速度传感器

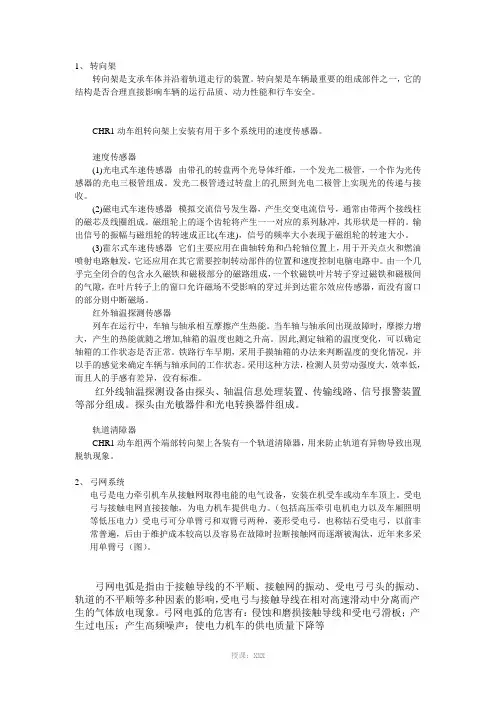

1、转向架转向架是支承车体并沿着轨道走行的装置。

转向架是车辆最重要的组成部件之一，它的结构是否合理直接影响车辆的运行品质、动力性能和行车安全。

CHR1动车组转向架上安装有用于多个系统用的速度传感器。

速度传感器(1)光电式车速传感器--由带孔的转盘两个光导体纤维，一个发光二极管，一个作为光传感器的光电三极管组成。

发光二极管透过转盘上的孔照到光电二极管上实现光的传递与接收。

(2)磁电式车速传感器--模拟交流信号发生器，产生交变电流信号，通常由带两个接线柱的磁芯及线圈组成。

磁组轮上的逐个齿轮将产生一一对应的系列脉冲，其形状是一样的。

输出信号的振幅与磁组轮的转速成正比(车速)，信号的频率大小表现于磁组轮的转速大小。

(3)霍尔式车速传感器--它们主要应用在曲轴转角和凸轮轴位置上，用于开关点火和燃油喷射电路触发，它还应用在其它需要控制转动部件的位置和速度控制电脑电路中。

由一个几乎完全闭合的包含永久磁铁和磁极部分的磁路组成，一个软磁铁叶片转子穿过磁铁和磁极间的气隙，在叶片转子上的窗口允许磁场不受影响的穿过并到达霍尔效应传感器，而没有窗口的部分则中断磁场。

红外轴温探测传感器列车在运行中，车轴与轴承相互摩擦产生热能。

当车轴与轴承间出现故障时，摩擦力增大，产生的热能就随之增加,轴箱的温度也随之升高。

因此,测定轴箱的温度变化，可以确定轴箱的工作状态是否正常。

铁路行车早期，采用手摸轴箱的办法来判断温度的变化情况，并以手的感觉来确定车辆与轴承间的工作状态。

采用这种方法，检测人员劳动强度大，效率低，而且人的手感有差异，没有标准。

红外线轴温探测设备由探头、轴温信息处理装置、传输线路、信号报警装置等部分组成。

探头由光敏器件和光电转换器件组成。

轨道清障器CHR1动车组两个端部转向架上各装有一个轨道清障器，用来防止轨道有异物导致出现脱轨现象。

2、弓网系统电弓是电力牵引机车从接触网取得电能的电气设备，安装在机受车或动车车顶上。

受电弓与接触电网直接接触，为电力机车提供电力。

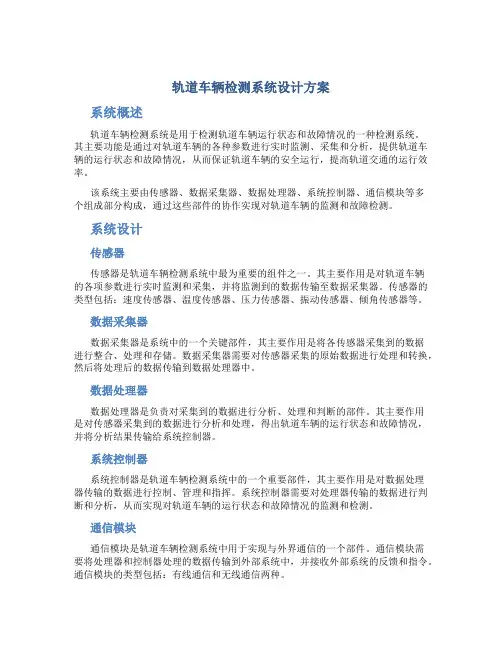

轨道车辆检测系统设计方案系统概述轨道车辆检测系统是用于检测轨道车辆运行状态和故障情况的一种检测系统。

其主要功能是通过对轨道车辆的各种参数进行实时监测、采集和分析，提供轨道车辆的运行状态和故障情况，从而保证轨道车辆的安全运行，提高轨道交通的运行效率。

该系统主要由传感器、数据采集器、数据处理器、系统控制器、通信模块等多个组成部分构成，通过这些部件的协作实现对轨道车辆的监测和故障检测。

系统设计传感器传感器是轨道车辆检测系统中最为重要的组件之一。

其主要作用是对轨道车辆的各项参数进行实时监测和采集，并将监测到的数据传输至数据采集器。

传感器的类型包括：速度传感器、温度传感器、压力传感器、振动传感器、倾角传感器等。

数据采集器数据采集器是系统中的一个关键部件，其主要作用是将各传感器采集到的数据进行整合、处理和存储。

数据采集器需要对传感器采集的原始数据进行处理和转换，然后将处理后的数据传输到数据处理器中。

数据处理器数据处理器是负责对采集到的数据进行分析、处理和判断的部件。

其主要作用是对传感器采集到的数据进行分析和处理，得出轨道车辆的运行状态和故障情况，并将分析结果传输给系统控制器。

系统控制器系统控制器是轨道车辆检测系统中的一个重要部件，其主要作用是对数据处理器传输的数据进行控制、管理和指挥。

系统控制器需要对处理器传输的数据进行判断和分析，从而实现对轨道车辆的运行状态和故障情况的监测和检测。

通信模块通信模块是轨道车辆检测系统中用于实现与外界通信的一个部件。

通信模块需要将处理器和控制器处理的数据传输到外部系统中，并接收外部系统的反馈和指令。

通信模块的类型包括：有线通信和无线通信两种。

系统优化在设计轨道车辆检测系统时，我们需要考虑到系统的优化问题，以提高检测系统的性能和效率。

其中，可以考虑采用以下优化方案：传感器优化我们可以采用更加精准和准确的传感器，以保证检测结果的准确性和及时性。

网络优化我们可以采用更加稳定和可靠的通信网络，以保证数据的及时传输和稳定性。

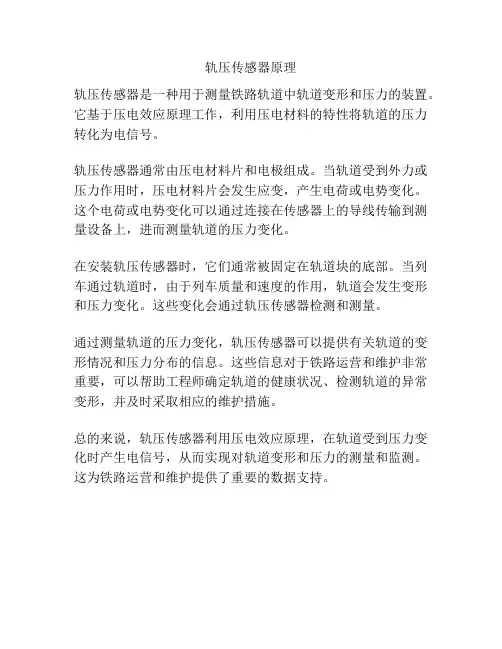

轨压传感器原理
轨压传感器是一种用于测量铁路轨道中轨道变形和压力的装置。

它基于压电效应原理工作，利用压电材料的特性将轨道的压力转化为电信号。

轨压传感器通常由压电材料片和电极组成。

当轨道受到外力或压力作用时，压电材料片会发生应变，产生电荷或电势变化。

这个电荷或电势变化可以通过连接在传感器上的导线传输到测量设备上，进而测量轨道的压力变化。

在安装轨压传感器时，它们通常被固定在轨道块的底部。

当列车通过轨道时，由于列车质量和速度的作用，轨道会发生变形和压力变化。

这些变化会通过轨压传感器检测和测量。

通过测量轨道的压力变化，轨压传感器可以提供有关轨道的变形情况和压力分布的信息。

这些信息对于铁路运营和维护非常重要，可以帮助工程师确定轨道的健康状况、检测轨道的异常变形，并及时采取相应的维护措施。

总的来说，轨压传感器利用压电效应原理，在轨道受到压力变化时产生电信号，从而实现对轨道变形和压力的测量和监测。

这为铁路运营和维护提供了重要的数据支持。

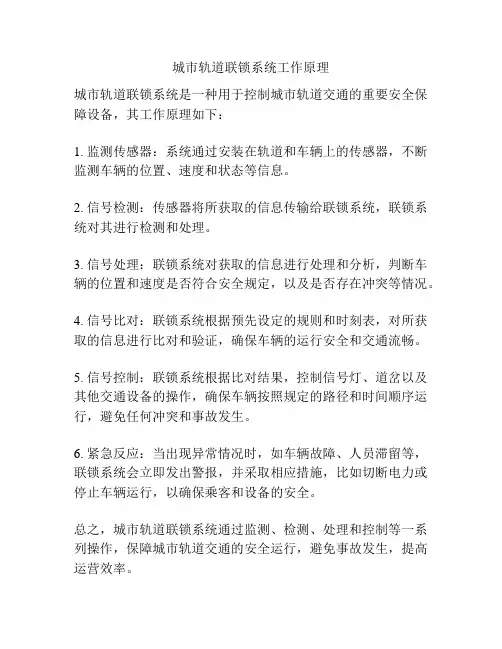

城市轨道联锁系统工作原理
城市轨道联锁系统是一种用于控制城市轨道交通的重要安全保障设备，其工作原理如下：
1. 监测传感器：系统通过安装在轨道和车辆上的传感器，不断监测车辆的位置、速度和状态等信息。

2. 信号检测：传感器将所获取的信息传输给联锁系统，联锁系统对其进行检测和处理。

3. 信号处理：联锁系统对获取的信息进行处理和分析，判断车辆的位置和速度是否符合安全规定，以及是否存在冲突等情况。

4. 信号比对：联锁系统根据预先设定的规则和时刻表，对所获取的信息进行比对和验证，确保车辆的运行安全和交通流畅。

5. 信号控制：联锁系统根据比对结果，控制信号灯、道岔以及其他交通设备的操作，确保车辆按照规定的路径和时间顺序运行，避免任何冲突和事故发生。

6. 紧急反应：当出现异常情况时，如车辆故障、人员滞留等，联锁系统会立即发出警报，并采取相应措施，比如切断电力或停止车辆运行，以确保乘客和设备的安全。

总之，城市轨道联锁系统通过监测、检测、处理和控制等一系列操作，保障城市轨道交通的安全运行，避免事故发生，提高运营效率。

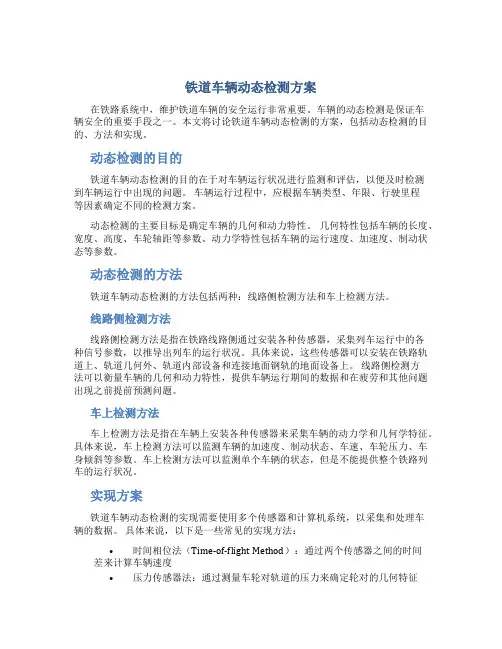

铁道车辆动态检测方案在铁路系统中，维护铁道车辆的安全运行非常重要。

车辆的动态检测是保证车辆安全的重要手段之一。

本文将讨论铁道车辆动态检测的方案，包括动态检测的目的、方法和实现。

动态检测的目的铁道车辆动态检测的目的在于对车辆运行状况进行监测和评估，以便及时检测到车辆运行中出现的问题。

车辆运行过程中，应根据车辆类型、年限、行驶里程等因素确定不同的检测方案。

动态检测的主要目标是确定车辆的几何和动力特性。

几何特性包括车辆的长度、宽度、高度、车轮轴距等参数。

动力学特性包括车辆的运行速度、加速度、制动状态等参数。

动态检测的方法铁道车辆动态检测的方法包括两种：线路侧检测方法和车上检测方法。

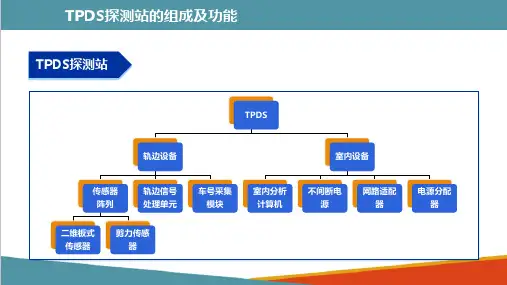

线路侧检测方法线路侧检测方法是指在铁路线路侧通过安装各种传感器，采集列车运行中的各种信号参数，以推导出列车的运行状况。

具体来说，这些传感器可以安装在铁路轨道上、轨道几何外、轨道内部设备和连接地面钢轨的地面设备上。

线路侧检测方法可以衡量车辆的几何和动力特性，提供车辆运行期间的数据和在疲劳和其他问题出现之前提前预测问题。

车上检测方法车上检测方法是指在车辆上安装各种传感器来采集车辆的动力学和几何学特征。

具体来说，车上检测方法可以监测车辆的加速度、制动状态、车速、车轮压力、车身倾斜等参数。

车上检测方法可以监测单个车辆的状态，但是不能提供整个铁路列车的运行状况。

实现方案铁道车辆动态检测的实现需要使用多个传感器和计算机系统，以采集和处理车辆的数据。

具体来说，以下是一些常见的实现方法：•时间相位法（Time-of-flight Method）：通过两个传感器之间的时间差来计算车辆速度•压力传感器法：通过测量车轮对轨道的压力来确定轮对的几何特征•加速度传感器法：通过测量车体加速度、位移、速度等参数，来提供车辆的动态特征。

在实现方案中，使用了一些计算机系统来分析数据。

计算机系统可以运行算法来计算车辆的运动状态以及判断车辆是否存在故障。

##总结铁道车辆动态检测是保证列车运行安全的重要手段。

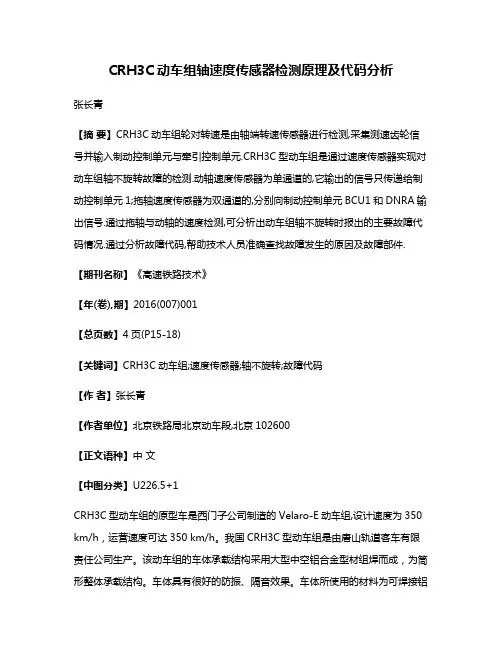

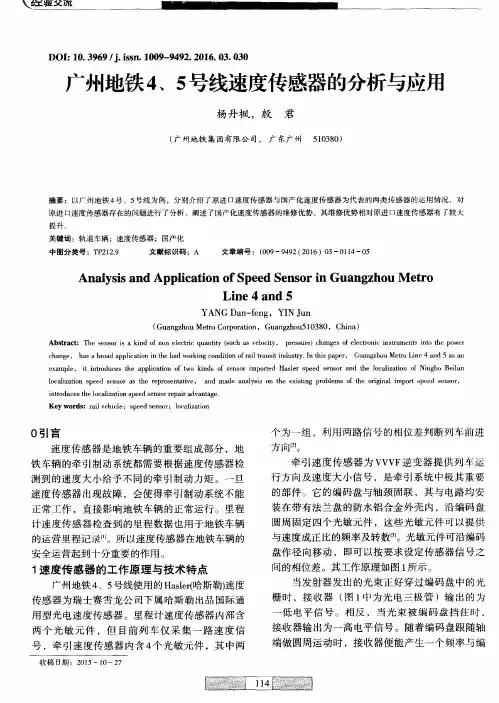

CRH3C动车组轴速度传感器检测原理及代码分析张长青【摘要】CRH3C动车组轮对转速是由轴端转速传感器进行检测,采集测速齿轮信号并输入制动控制单元与牵引控制单元.CRH3C型动车组是通过速度传感器实现对动车组轴不旋转故障的检测.动轴速度传感器为单通道的,它输出的信号只传递给制动控制单元1;拖轴速度传感器为双通道的,分别向制动控制单元BCU1和DNRA输出信号.通过拖轴与动轴的速度检测,可分析出动车组轴不旋转时报出的主要故障代码情况.通过分析故障代码,帮助技术人员准确查找故障发生的原因及故障部件.【期刊名称】《高速铁路技术》【年(卷),期】2016(007)001【总页数】4页(P15-18)【关键词】CRH3C动车组;速度传感器;轴不旋转;故障代码【作者】张长青【作者单位】北京铁路局北京动车段,北京102600【正文语种】中文【中图分类】U226.5+1CRH3C型动车组的原型车是西门子公司制造的Velaro-E动车组,设计速度为350 km/h，运营速度可达350 km/h。

我国CRH3C型动车组是由唐山轨道客车有限责任公司生产。

该动车组的车体承载结构采用大型中空铝合金型材组焊而成，为筒形整体承载结构。

车体具有很好的防振、隔音效果。

车体所使用的材料为可焊接铝合金，具有良好的防腐性，重量轻，强度大，安全性高。

目前，CRH3C型动车组主要应用于京津城际、武广高速铁路线路运行。

CRH3C型动车组工作速度高，因此，动车组设备可靠性要求也高。

CRH3C型动车组运行速度可达350 km/h，为4动4拖8辆编组，采用电力牵引交流传动方式，由2个牵引单元组成，每个牵引单元由2动2拖组成。

高速动车组速度传感器是轴不旋转(抱死，下同)、防滑检测的重要速度检测部件，是保证动车组安全可靠运行的基本检测手段。

速度传感器是检测动车组轮对正常运转的设备，安装在每根轴的轴端，因此，在动车组上的运用环境十分复杂、恶劣。

CRH3C型动车组的每个轴上均安装有速度传感器，用于检测轴是否正常旋转，保证动车组用于检测的轮对运行状态。

光电式速度传感器工作原理光电式速度传感器（Optical Speed Sensor），是一种通过光电转换原理，将物体运动的速度转换成电信号输出的传感器。

该传感器常用于工业生产中对物体的速度检测和控制。

一、工作原理光电式速度传感器的工作原理基于光电转换技术，该技术被广泛应用于光电测量、光电检测和自动化测量方面。

具体来说，该传感器是由光电发生器、滤光片、谐振电路和放大电路组成的。

当物体运动时，它的表面会通过传感器的光电发生器上的凸台或凹槽，产生一个光电信号。

该信号经过滤光片过滤后，通过谐振电路进行放大，并被放大电路处理，最终输出为数字信号。

速度传感器的输出信号频率与物体运动的速度成正比，因此可以通过读取输出信号的频率，进行速度的测量和控制。

二、特点1. 高精度: 光电式速度传感器具有高精度的测量能力，可以快速准确地测量物体的速度，特别是对于高速运动的物体，能够准确地检测其速度和方向。

2. 宽测量范围：该传感器可以测量很大的速度范围，从几厘米每秒到几百米每秒不等。

这让它成为适用于不同工业应用的理想工具，且该传感器还可以应用于高温、低温、高湿度和具有腐蚀性的环境中。

3. 高稳定性: 该传感器具有较高的稳定性，可以在长时间使用过程中保持高精度和可靠性。

传感器的输出信号具有良好的线性特性，可以有效地消除测量误差。

反应速度快：光电式速度传感器响应时间很短，能够在很短时间内检测物体的速度变化，并可以提供及时的反馈。

三、应用光电式速度传感器广泛应用于控制和测量领域，其主要应用领域包括：1. 机械工业：用于机器生产线上的物体的速度和位置控制；2. 轨道交通：用于测量电车、地铁等列车的速度和位置；3. 航空航天：用于测量飞行器的速度和位置；4. 安防领域：用于测量和监控交通工具、航空器、船只等在运行过程中的速度和方向。

四、总结光电式速度传感器是一种精度高、测量范围宽、稳定性强，反应速度快的传感器，其工作原理基于光电转换技术。

智能轨道的原理和应用实例1. 智能轨道的原理智能轨道是一种将传感器和智能技术应用于传统轨道交通系统的创新技术。

通过在轨道上安装传感器和智能控制设备，智能轨道可以实现实时数据采集、智能决策和自动化控制，提高轨道交通系统的运行效率和安全性。

智能轨道的原理主要包括以下几个方面：1.传感器技术：智能轨道中使用的传感器可以实时感知轨道和车辆的状态。

例如，采用压力传感器可以测量轨道的载荷情况，采用霍尔效应传感器可以检测列车的位置和速度。

2.数据采集和处理：传感器获取的数据被发送到智能轨道的控制中心，经过处理和分析后得到有用的信息。

例如，通过对传感器数据进行实时监测，可以检测到轨道的偏移和振动情况，及时进行维护和修复。

3.智能决策：基于传感器数据和历史数据，智能轨道可以进行智能决策。

例如，通过分析列车的运行状态和轨道的负荷情况，智能轨道可以实时调整列车的速度和运行间隔，以避免拥堵和事故的发生。

4.自动化控制：智能轨道可以实现自动化控制，减少人工干预，提高系统的可靠性和运行效率。

例如，当轨道出现故障时，智能轨道可以自动切换到备用轨道，同时发送警报信息给相关人员。

2. 智能轨道的应用实例2.1 城市轨道交通系统智能轨道在城市轨道交通系统中的应用可以大大提高运行效率和安全性。

例如，在地铁列车上安装压力传感器和霍尔效应传感器，可以实时监测列车的载荷情况和运行状态，从而调整列车的速度和运行间隔，提高运输效率。

同时，通过对轨道的振动和偏移情况进行监测，可以及时进行维护和修复，保证轨道的安全运行。

2.2 高速铁路系统智能轨道在高速铁路系统中的应用也具有重要意义。

通过在高速列车上装配多个传感器，可以实时感知列车的运行状态和轨道的负荷情况，从而实现列车的智能控制和调度。

例如，在列车运行过程中，可以根据列车的实际负荷情况和轨道的容量，自动调整列车的速度和运行间隔，提高运输效率和安全性。

2.3 智能轨道交通管控系统智能轨道还可以应用于轨道交通的管控系统，提高交通管理的智能化水平。

霍尔传感器资料霍尔效应定义：霍尔效应是磁电效应的一种，这一现象是美国物理学家霍尔（A.H.Hall，1855～1938）于1879年在研究金属的导电机构时发现的。

当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象便是霍尔效应。

这个电势差也被叫做霍尔电势差。

霍尔传感器定义：霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。

后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。

霍尔效应是研究半导体材料性能的基本方法。

通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

霍尔元件定义：根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

霍尔传感器工作原理霍尔电流传感器是根据霍尔原理制成的。

它有两种工作方式，即磁平衡式和直式。

霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、（次级线圈）和放大电路等组成。

[1]1 直放式电流传感器（开环式）众所周知，当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。

这一信号经信号放大器放大后直接输出，一般的额定输出标定为4V。

2 磁平衡式电流传感器（闭环式）磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈，电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。

磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。

轨道检验车对列车运行速度的检测与控制随着城市化和交通网络的快速发展，列车的运行速度成为了当今交通运输领域的一个重要问题。

为了保证列车在高速运行过程中的安全与稳定，轨道检验车作为一个关键的工具，起到了对列车运行速度进行检测和控制的重要作用。

首先，轨道检验车通过内置的传感器和数据采集系统，对列车的运行速度进行实时监测。

这些传感器可以监测列车的牵引力、加速度、减速度等运行参数，通过数据采集系统将这些信息传输到控制中心。

控制中心利用这些数据进行实时分析与处理，并作出相关的响应。

这样一来，监测系统可以及时掌握列车的运行速度状态，确保列车在规定的速度范围内运行，避免出现超速等异常现象。

其次，轨道检验车还能对列车的运行速度进行控制。

当监测系统检测到列车超速或者运行速度与规定标准不符时，控制中心可以通过控制装置向列车发送相应的指令，以减缓或控制列车的速度。

一种常见的控制方式是使用电子刹车系统，通过减小列车的加速度来降低运行速度。

另外，轨道检验车还可以利用制动装置、坡道等手段对列车运行过程中的速度进行控制，确保列车在适当的速度范围内运行。

此外，轨道检验车对列车运行速度的检测与控制不仅仅局限于传统的追踪系统，还可以结合先进的通信技术实现更精确的检测与控制。

例如，利用卫星导航和无线通信技术，轨道检验车可以实时与列车司机、车载系统进行通信，及时获取列车的实际运行情况。

这样一来，轨道检验车可以根据实际情况动态调整监测参数和控制策略，提高检测与控制的精确度和灵活性。

此外，轨道检验车还具备一定的自主控制能力，可以进行自主检测与控制。

通过在车辆上安装智能控制系统和人工智能算法，轨道检验车可以自主分析、判断列车的运行状态，并根据需要进行相应的速度控制。

这种自主控制方式既可以减轻人工干预的负担，提高运行效率，又可以降低运行风险，提升列车的运行安全性和可靠性。

在实际应用中，轨道检验车对列车运行速度的检测与控制有助于保障列车的安全性和运行效率。

轨道感应器原理
轨道感应器是一种用于测量轨道车辆位置和速度的电子设备。

其原理
是利用轨道交通系统中的轨道来产生磁场，当磁场与车辆上的感应环
接触时，将会感应出电流，从而得出车辆位置和速度信息。

轨道感应器的主要组成部分是传感器和信号处理器。

传感器由感应环
和磁铁组成，感应环沿着车辆轮子上的转动，而磁铁则固定在轨道上。

当车辆移动时，感应环中的磁通量将与磁铁中的磁通量发生变化，产
生感应电流。

接着，信号处理器将这些电流转化为数字信号，并计算
出车辆的速度和位置。

轨道感应器的应用范围非常广泛，包括高速列车、地铁、有轨电车、
电动车等。

相比于传统的机械式传感器，轨道感应器具有很多优点，
如灵敏度高、响应速度快、准确性高、耐用性好等。

总的来说，轨道感应器原理是利用磁场感应原理来测量车辆位置和速
度的电子设备。

随着轨道交通技术的不断发展，轨道感应器将在未来
的发展中扮演越来越重要的角色。
