装饰工程施工放线方法

（一）测量放线：本工程的施工测量内容主要有：对原有建筑物的外墙平整度、垂直度检测、建筑高程检测、地面工程施工测量、吊顶工程施工测量、墙面装饰施工测量、铝合金门窗安装施工测量。

由于本工程为一装修改造工程，为保证装修改造工程的施工质量，做到结构安全、装修美观、甲方满意。

在工程施工前应认真、细致的做好对原结构的检查、测量工作，了解现状，确定地面、墙面、吊顶、屋面等分部、分项工程的测量控制要点。

１、施工准备：（１）审核设计图纸、收集工程原建时的定位情况、对原有的水准点进行复合测量较核，允许闭合差为±10N（N为测站数）。

（２）测量设备的选择：配备3台经纬仪进行竖向控制线的投测，其中DJ6两台，DJ2一台；配备6台水准仪，精度为DS3；钢卷尺（50 m）3把；5 m钢卷尺若干。

所配备的测量设备均须保证在有效期内。

２、地面工程的施工测量：（１）由于沉降等原因，首层地面标高可能与设计图纸不符，根据已校核的水准点，测设首层±0.000标高，并以此标高为基准进行标高的竖向传递。

（２）首层各段的标高控制点为三个，以利于闭合校差。

（３）标高的传递方式采用在楼梯间和窗口处进行传递，如图示：其允许误差见下表。

传递到各层的三个标高点应先进行校核，校差不得大于3 mm，并取平均点引测水平线。

（４）测设50 cm水平控制线：50 cm水平控制线的测设允许误差应符合测表1的要求。

室内的50 cm水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于1 mm。

防止误差扩大。

测表1（５）用水准仪检测地面面层的平整度和标高时，水准仪的间距应符合以下要求：大厅应小于5 m、房间应小于2 m。

３、吊顶工程的施工测量：（１）根据已弹出的50 cm楼层水平控制线，用钢尺量至吊顶的设计标高，并在四周的墙上弹出水平控制线。

其允许误差应符合测表1的要求。

（２）顶板上弹出十字直角定位线，其中一条线应确保和外墙平行，以保证美观。

装饰装修工程施工放线操作规程一、施工放线的目的和要求1.1目的1.2要求（1）放线工程师必须熟练掌握图纸的阅读和理解能力，准确把握设计要求，合理选择放线方法。

（2）放线工程师必须具备良好的沟通能力和团队协作意识，与施工人员和设计师保持良好的沟通。

（3）放线工程师必须严格遵守施工现场的安全规范，戴好个人防护装备，确保施工安全。

二、施工放线的步骤和方法2.1步骤（1）准备工作：查看设计图纸，了解设计意图，检查放线工具和仪器是否齐全。

（3）放线操作：根据设计要求，使用放线工具和仪器进行放线操作，将各种位置、线段等准确标注到施工现场上。

（4）检查验收：放线完成后，放线工程师需要进行检查验收，确保放线准确无误。

2.2方法（1）传统放线法：使用传统放线工具，如尺、铅笔等，依靠工程师手工放线。

（2）仪器放线法：使用电子放线仪器，如激光放线仪、全站仪等，提高放线精度和效率。

（3）网格放线法：在放线现场建立网格坐标系统，将设计要求根据网格进行放线，提高放线准确性。

三、施工放线的注意事项3.1安全注意事项（1）施工现场必须遵守安全操作规程，戴好个人防护装备，防止施工人员受伤。

（2）使用仪器时，需仔细阅读使用说明书，确保操作正确，避免激光对眼睛造成伤害。

（3）施工现场必须保持整洁有序，不得有杂物堆放，以免影响操作和安全。

3.2基准点的稳固（1）放线基准点的选择要稳固可靠，如墙角、柱子等固定结构。

（2）基准点的位置和高度要准确，不得出现偏差，影响后续施工工艺的进行。

3.3放线精度和准确性（1）放线工具和仪器要保持正常工作状态，定期检查维护，确保准确放线。

（2）放线过程中要保持稳定的心态，仔细核对图纸和实际施工情况，避免放线错误。

3.4与施工人员和设计师的沟通（1）放线工程师应与施工人员和设计师保持良好沟通，及时解答问题，明确设计意图。

（2）施工人员和设计师要对放线工程师提出的问题进行积极配合，确保放线准确无误。

四、施工放线质量控制4.1放线工程师需按照设计图纸要求进行放线，严格控制放线误差，保证放线精度。

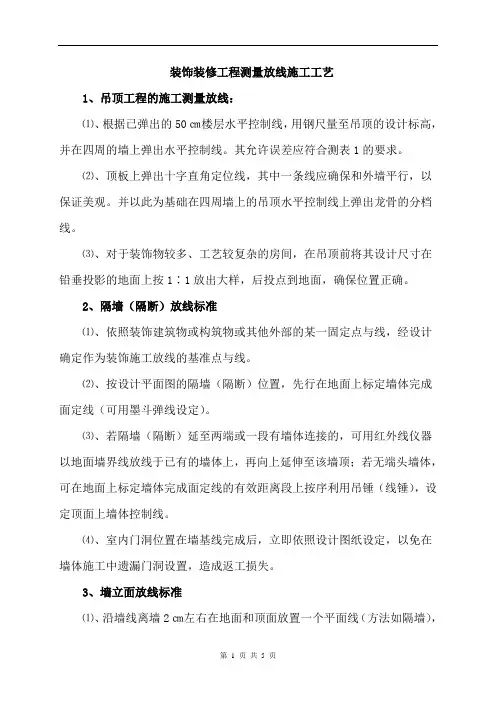

装饰装修工程测量放线施工工艺1、吊顶工程的施工测量放线：⑴、根据已弹出的50㎝楼层水平控制线，用钢尺量至吊顶的设计标高，并在四周的墙上弹出水平控制线。

其允许误差应符合测表1的要求。

⑵、顶板上弹出十字直角定位线，其中一条线应确保和外墙平行，以保证美观。

并以此为基础在四周墙上的吊顶水平控制线上弹出龙骨的分档线。

⑶、对于装饰物较多、工艺较复杂的房间，在吊顶前将其设计尺寸在铅垂投影的地面上按1∶1放出大样，后投点到地面，确保位置正确。

2、隔墙（隔断）放线标准⑴、依照装饰建筑物或构筑物或其他外部的某一固定点与线，经设计确定作为装饰施工放线的基准点与线。

⑵、按设计平面图的隔墙（隔断）位置，先行在地面上标定墙体完成面定线（可用墨斗弹线设定）。

⑶、若隔墙（隔断）延至两端或一段有墙体连接的，可用红外线仪器以地面墙界线放线于已有的墙体上，再向上延伸至该墙顶；若无端头墙体，可在地面上标定墙体完成面定线的有效距离段上按序利用吊锤（线锤），设定顶面上墙体控制线。

⑷、室内门洞位置在墙基线完成后，立即依照设计图纸设定，以免在墙体施工中遗漏门洞设置，造成返工损失。

3、墙立面放线标准⑴、沿墙线离墙2㎝左右在地面和顶面放置一个平面线（方法如隔墙），用来检查和确定基墙的最凸出部位（该部位已不可再剔除）。

⑵、根据装饰墙面结构层的厚度，依照基墙的最凸出部位再次设定装饰墙面的完成面界限（完成面）。

⑶、墙立面装饰造型放线是根据设计图上的几何尺寸及位置要求及施工材料的具体状况而设定在墙立面上。

通过放置控制线，一般为基层完成面线和面层完成面线，若墙基体本身不平整，则还加放一条墙体结构基准线。

让施工人员按照要求施工，达到装饰完美的效果。

确立造型基准点、线按图示几何尺寸放线于所施工的墙面上。

4、地面放线标准⑴、水平基准线以电梯厅门槛向上标高定室内饰面完成面基线（厨房和卫生间标高按设计要求另作参照）⑵、地面施工中的花式及不同材料的衔接控制放线原理与墙立面造型一致。

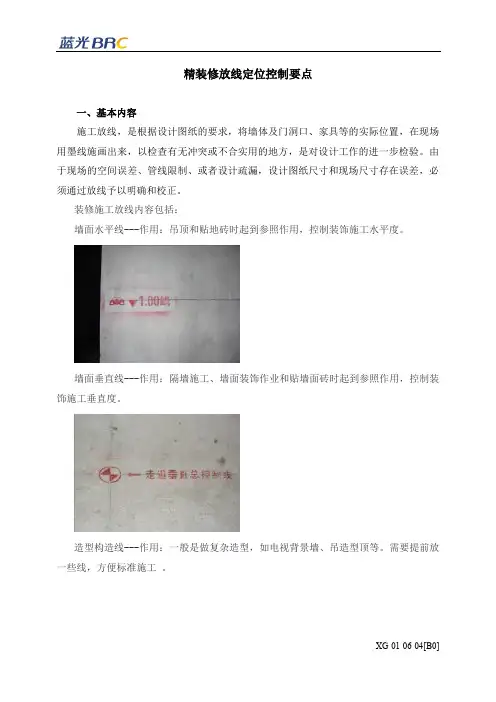

精装修放线定位控制要点一、基本内容施工放线，是根据设计图纸的要求，将墙体及门洞口、家具等的实际位置，在现场用墨线施画出来，以检查有无冲突或不合实用的地方，是对设计工作的进一步检验。

由于现场的空间误差、管线限制、或者设计疏漏，设计图纸尺寸和现场尺寸存在误差，必须通过放线予以明确和校正。

装修施工放线内容包括：墙面水平线---作用：吊顶和贴地砖时起到参照作用，控制装饰施工水平度。

墙面垂直线---作用：隔墙施工、墙面装饰作业和贴墙面砖时起到参照作用，控制装饰施工垂直度。

造型构造线---作用：一般是做复杂造型，如电视背景墙、吊造型顶等。

需要提前放一些线，方便标准施工。

隐型项目线---作用：做到标示作用（如暗水管、暗电线位置），防止后期施工对隐蔽部位造成损伤。

设备点位定位线---作用：设备点位准确定位。

如开关插座、面板等。

厨房卫生间墙面砖排版线---作用：a提前修正墙面垂直度质量缺陷；b 提供木门测量依据；c 提供墙地砖集中加工数据；d 对墙面开关插座点位进行优化调整。

二、基本方法1.放线方法（五步放线法）第一步：找准控制线（轴线、控制线、标高线）。

找准吊顶和地面标高线，确定空间高度，检查房间是否方正，便于后期摆放家具。

第二步：放泥工、油漆工、木工、木饰面完成线（地砖、墙砖位置）。

找准插座开关、墙砖、地砖的位置。

第三步：放家具、洁具、造型线、检查口、空调、灯具、插座、开关、喷淋头的定位线。

将吊顶造型上大型物件的定位线投放到地面（灯具、喷淋头），以便在排龙骨时避开，防止后期安装时截断龙骨，影响吊顶结构安全稳固。

第四步：平行放线，走道施工、门套成品化放线。

保证走道上门套保持在一条线上，使走道前后宽度保持一致。

第五步：被施工作业遮盖，在原来的位置上重新放线。

2.核心要求：精装修工程施工测量放线应该选用高精度的水准仪或更高精度的电子仪器（经专业机构检校合格）。

测量放线的精度一般为允许施工误差的1/2～1/3，具体要求如下：2.1对垂直度的控制室内垂直度精度应高于1/3000。

装饰装修工程施工放线操作规程(附施工验线记录)施工放线操作规程一、装饰工程施工放线的概念装饰工程放线是以建筑轴线和标高为依据，根据设计平面图布局和空间要求来指导整个施工过程的控制线。

它是反任意性施工的一种保证，也是装饰控制的定位线。

在施工现场对图纸标注的内容按1:1比例进行地面、墙面、顶面进行精确细致的投放出线，并按图示材质和测量数据给予标注、标记及弹画，以检查施工现场对其它工序是否有冲突或者不能满足施工图纸的地方，是对设计工作的进一步检验，也是对各工序在施工中的约束标准。

二、装饰工程放线的必要性装饰工程放线始终贯穿于整个施工过程中，不仅给各工序施工提供第一手资料，而且也给外加工材料提供了安装的准确性。

按装饰施工图的要求进行分格定位，同时也能有效地提高整体施工的进度，避免等、靠、推诿的现象发生。

并且能有效保证主体结构与内外装饰工程的尺寸关系，是确保工程质量不可缺少的手段。

三、装饰工程放线的作用1、“工程定制”“现场拼装”专业细分是当前装饰施工的必然趋势。

2、施工放线是解决装饰工程施工中的内部配合问题及消除各专业施工矛盾的办法。

四、装饰工程“四线”的形成1、装饰基准线2、水平线3、装饰完成面线4、施工定位线五、装饰工程放线的方法1、装饰基准线2、水平线3、装饰完成面线4、施工定位线施工定位线是装修工程中的重要参照依据，用于控制、测量、安装和分区。

其中包括走道中线、门窗中线、背景/造型中线、墙面饰面定位线、分区定位线、阴阳角定位线、吊顶/造型投影线、设备末端定位线、家具定位线以及给水管/强电线管/弱电线管隐蔽线。

这些定位线的使用可以提高功能性和安装控制。

装饰工程放线是装修工程中不可或缺的一项工序，但在过去的建筑精装修施工中却没有得到足够的重视。

这主要是由于施工人员对整体协调作用和装修设计的统一性认识不够，导致施工放线方法不正确，施工人员对施工放线的作用意识薄弱，各工序随意放线，没有统一性、综合性和前瞻性，施工放线与施工作业没有紧密结合，没有有效保留和复核，各专业、工序交叉繁杂交底工作疏于管理，缺乏监督和检查。

一、工程概况本装饰工程位于XX市XX区，主要施工内容包括室内外装饰装修、设备安装等。

工程总建筑面积为XX平方米，其中地上XX层，地下XX层。

本工程结构形式为框架结构，装饰装修面积为XX平方米。

二、施工准备1. 技术准备：熟悉设计图纸，了解工程概况，掌握装饰装修施工要求，制定详细的施工方案。

2. 人员准备：成立专门的测量放线小组，由经验丰富的测量工程师和施工人员组成。

3. 仪器设备准备：全站仪、经纬仪、水准仪、钢尺、线锤、墨线、标记笔等。

4. 材料准备：墨线、标记笔、白纸等。

三、测量放线施工方案1. 建筑物定位（1）根据设计图纸，确定建筑物平面位置，测量出建筑物四个角的坐标。

（2）利用全站仪，将建筑物四个角的坐标投射到现场，确定建筑物四个角的定位桩。

（3）用经纬仪和钢尺，测量建筑物四个角之间的距离，确保建筑物定位准确。

2. 轴线定位（1）根据设计图纸，确定轴线位置，测量出轴线交点的坐标。

（2）利用全站仪，将轴线交点的坐标投射到现场，确定轴线定位桩。

（3）用经纬仪和钢尺，测量轴线之间的距离，确保轴线定位准确。

3. 标高定位（1）根据设计图纸，确定装饰装修各层的标高。

（2）利用水准仪，测量出装饰装修各层的标高，确定标高定位桩。

（3）用钢尺和线锤，测量标高定位桩之间的距离，确保标高定位准确。

4. 施工放线（1）根据轴线定位和标高定位，放出装饰装修各层的平面线、立面线、天花线等。

（2）用墨线和标记笔，在施工现场标注出装饰装修各层的线条，确保施工放线准确。

（3）检查放线结果，确保施工放线符合设计要求。

四、施工注意事项1. 测量放线过程中，应严格遵守测量规程，确保测量精度。

2. 测量放线人员应熟悉施工图纸，了解装饰装修施工要求。

3. 测量放线过程中，应做好记录，确保放线结果准确。

4. 施工放线完成后，应进行复测，确保放线准确无误。

5. 施工过程中，应加强测量放线管理，确保施工质量。

五、施工进度安排1. 施工准备阶段：5天2. 测量放线阶段：10天3. 施工阶段：根据工程实际情况安排本装饰测量放线工程施工方案，旨在确保施工放线准确无误，为后续施工提供可靠依据。

装修工程测量放线方案一、项目概述装修工程施工前测量放线是施工前的重要步骤，放线的准确与否直接影响到后续施工的质量和进度。

本方案旨在对装修工程的测量放线工作进行详细规划，确保施工的准确性和顺利性。

二、测量放线前的准备工作1. 获取设计图纸：施工方应事先向设计师或相关部门获取施工图纸和设计方案，以便清楚了解装修项目的设计要求。

2. 准备测量工器具：测量工具包括测绘仪器、测量尺、墨线、U型尺、竖线器等。

确保测量工具的准确性和完好性，为后续的测量工作做好准备。

3. 理清任务分工：确定测量工作的负责人员，分配各项测量任务，明确工作目标和要求。

三、测量放线工作的具体步骤1. 室内测量放线：1.1 清理工地：施工前，需清理工地，确保室内的无遮挡物，方便测量放线工作进行。

1.2 确定参考点：根据设计图纸，确定室内的标高点和参考点，确保测量的准确性。

1.3 测量墙体：使用测绘仪器和测量尺，对室内的墙体进行测量，并根据设计要求做好标记。

1.4 定位家具和设备：根据设计图纸，确定家具和设备的位置，进行准确测量和标注，确保后续装修施工的顺利进行。

1.5 放线工作：根据测量结果，使用墨线和U型尺等工具，对室内进行放线，确保各项施工工作的准确定位。

2. 室外测量放线：2.1 清理施工场地：确保室外施工场地的无遮挡物，为测量放线工作提供清晰的参照。

2.2 确定参考点：根据设计图纸和工程要求，确定室外的参考点和标高点，为后续施工测量提供依据。

2.3 测量地形：使用测绘仪器和测量尺，对室外的地形进行测量，确保施工的平整度和标高要求。

2.4 定位建筑物：根据设计要求，确定建筑物的位置和轮廓，进行准确测量和标注。

2.5 放线工作：根据测量结果，使用竖线器和墨线等工具，对室外进行放线，确保各项施工工作准确布局。

四、测量放线后的工作处理1. 检查和复核：测量放线工作完成后，需对测量数据进行检查和复核，确保数据的准确性和可靠性。

2. 数据处理和整理：将测量数据进行整理和归档，建立完善的档案资料，方便后续施工的参考和使用。

室内装饰测量放线专项方案（一）放线作用只有有效地将各分项工程的施工误差控制在允许范围值内，才能够保证最终整体的施工观感质量。

首先就是在施工现场将各分项工程的准确完成位置做出明确标注，标注的方法就是放线。

各类线型就是控制各分项工程施工误差现场最直观的标尺，是各分项工程施工和检查的依据，每一种线型都不只是控制本道工序的施工误差，它们对与该工序相连的后续各项工序的最终质量都有保障作用。

所以，放线是室内装修进场以后需要做的第一项最基础的工作。

（二）多次放线部位、方法1.水平、轴向基准线是整体工程水平标高、轴向最基本控制线型，室内装修水平线必须与土建、外装、门窗使用同一条控制线，否则将在窗口、门入口、楼梯间等处出现标高误差，这种误差数值不会太大，但却很难弥补。

具体做法是：（1）由土建总包单位向最先进场的外装或门窗分包在每一层提供一个标高、轴向基准点。

（2）该分包单位以这一点作为这一层的水平线、轴线的放线标准点进行放线。

（3）放完以后，与原有土建水平线、轴线进行复核、调整，双方调整无误后，进行交接，并将水平线弹到原结构墙体或结构柱上，该线就作为土建、外装、门窗、内装施工的唯一水平基准线和轴向基准线。

（4）室内装修单位进场后，根据土建总包单位提供的每层基准点，对这条线进行二次复核。

（5）根据复核结果，对出现的误差均在本层范围内做局部微调解决，整体楼层水平标高线不再做调动。

（6）将该层所有水平线弹到每一道结构墙以及二次结构墙体上。

2.墙面完成面线是墙面装饰面层的最终完成面线，包括乳胶漆、壁纸、石材、瓷砖、镜面、木饰面等各种装饰材料的墙面最终完成面线。

这条线是用来控制墙面各种装饰面层和基层的施工总厚度，这个总厚度是指从墙体结构层至最终装饰面层之间的尺寸。

有效地控制墙面的装饰施工厚度，一方面可以保证与该墙面相连的固定家具或门的安装尺寸的标准化，固定家具或门的安装尺寸标准化程度越高，其在车间工厂化加工的程度就越高，加工误差就越小，在现场安装的精密程度也就越高，从而就对固定家具或门的安装质量起到一个预先保障作用；另一方面可以控制墙面上各种电气线盒和给排水管线的埋深深度，从而对电器面板和洁具龙头的安装质量起到一个预先保障作用（各种装饰面层施工厚度标准值见附表）。
