(2)变压器的工作原理 当原线圈两端加上交变电压时，就有 交变电流 通过原 线圈，并在铁芯中产生交变的磁场 ，铁芯中就有变化的磁通 量，这个变化的磁通量同样会穿过副线圈，并在副线圈两端 产生 感应电动势 ．如果变压器在传输电能的过程中损失 的能量很小，可以忽略不计，这种变压器就叫做理想变压器．
理想变压器电压与匝数的关系、自耦变压器
第 2 节 变压器
教师用书独具演示
●课标要求 (一)知识与技能 1．知道变压器的构造，了解变压器的工作原理． 2．理解理想变压器原、副线圈中电压与匝数的关系，能 应用它分析解决有关问题．
●新课导入建议 介绍引入新课 在实际应用中，常常需要改变交流的电压．大型发电机 发出的交流电，电压有几万伏，而远距离输电却需要高达几 十万伏的电压．各种用电设备所需的电压也各不相同．
图 4－2－6
理想变压器的电压关系对有一个或多个副线圈的情况都 成立，而电流关系只适用于有一个副线圈的情况，若有多个 副线圈，则电流关系应根据功率关系 P 入＝P 出求出．
1．当理想变压器副线圈空载时，副线圈的( )
A．负载电阻为 0
B．输出电流为 0
C．两端电压为 0
D．输出功率为 0
【解析】 副线圈空载相当于负载电阻无穷大，副线圈 没有电流输出，没有功率消耗．故选项 B、D 正确．
• ●教学流程设计
演示结束
课标解读 重点难点 1及理理2变中的3中...知通了几解．压电关的道过解种变器压系应变实变常压的、．用压验压见器原电．器 探 器的的 、 流的 究 在变工 副 与构 理 生压作 线 匝造 想 活器原 圈 数，1及 点 2的 匝 系 3圈 线...变 电 理)工 关 数 ． 的 圈压 压 想(作 系 比 输 的重器比变规 ． 的 入 输点工和压律电关功出) 作匝器．流率功原数原比与率(重理比线和副的
【答案】 BD
理想变压器的特点及变压规律
【问题导思】 1．如何认识理想变压器这一理想化模型？ 2．理想变压器中的功率关系如何？ 3．对多个副线圈的变压器，变压、变流规律又如何？
2．变压(变流)规律
变压器工作时的制约关系及动态分析
【问题导思】 1．变压器工作时，输入电压和输出电压谁决定谁？ 2．变压器工作时，输入电流和输出电流间的制约关系如 何？ 3．理想变压器动态分析问题的思路是什么？
1．对于副线圈电压大小可根据原线圈电压和原、副线圈 匝数确定．
2．对功率和电流大小的确定，往往都要先从副线圈 P2、 I2 入手分析．
综合解题方略——理想变压器中有两 个副线圈的情况 有一理想变压器，原线圈匝数 n1＝440 匝，副 线圈有两个，匝数分别为 n2＝20 匝和 n3＝30 匝，如图 4－2 －6 所示．若原线圈接在 220 V 的交流电源上，副线圈 n2 的 负载电阻 R1＝5.0 Ω，n3 的负载电阻 R2＝7.5 Ω，求原线圈中 的电流．
变压器的结构和原理

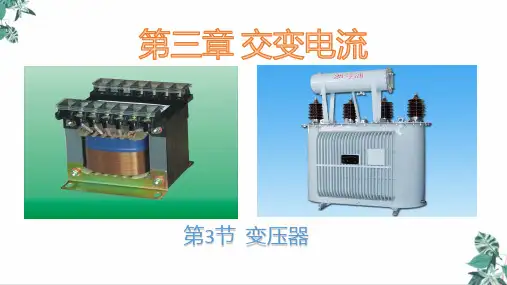

1.基本知识 (1)变压器的结构 ①变压器：能 升高电压或 降低 电压的设备称为变压器． ②构造：由闭合的 铁芯 和绕在铁芯上的两个或两个以 上的 线圈 组成．与电源相连的线圈叫 原线圈 或初级线圈， 与负载相连的线圈叫 副线圈 或次级线圈．原线圈两端的电 压叫 输入电压 ，副线圈两端的电压叫 输出电压 ． ③种类：变压器分为 升压 变压器和 降压 变压器两种．
1．基本知识
(1)电压与匝数的关系：
U1＝n1 U2 n2
.
I1＝n2 (2)电流与匝数的关系： I2 n1 .
(3)自耦变压器 ①它只有 一 个线圈，这个线圈可以作为原线圈接电源， 线圈的一部分作为副线圈接负载，成为降压变压器；也可以 反过来使用，将线圈的一部分接电源，整个线圈接负载，成 为升压变压器．自耦变压器的工作原理和一般双绕组变压器 一样，原、副线圈两端的电压之比 等于 匝数比． ②可调自耦变压器的最大优点是可以连续调 节 输出电压 ；缺点是低压端和 高压端 直接有电的联系， 使用不够安全．
