目 录RDM5Z剩余电流动作断路器RDM5Z剩余电流动作断路器(数码型)2 22…………………………………........................RDM5Z剩余电流动作断路器(光伏型) (42)SERIESR D M5Z系列剩余电流保护断路器符合标准：G B/T14048.2产品安装使用前，请仔细阅读使用说明书，警告：1 绝缘测试本断路器出厂前已按标准规定进行绝缘测试，因断路器带有电子线路板，不允许进行任何形式绝缘耐压测试。
2 断路器对同时接触被保护电路两线引起的触电危险不能进行保护，使用时请务必注意。
3 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁利用相线直接触碰接地装置来测试剩余电流动作特性和相线与相线、相线与中性线之间短接来测试短路保护特性的试验方法。
4 严禁湿手操作断路器，否则可能发生电击事故。
5 漏电报警功能启动时，若检测到漏电故障后只报警不脱扣。
6 断路器负荷侧的N线，只能作为中性线，不得与其他回路共用，且不能重复接地。
注意1 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2 断路器安装位置应避开强电流电线和电磁器件，避免磁场干扰。
3 断路器上"N"接线端子必须接入中性线，以利于电子线路正常工作。
安装时必须严格区分中性线（N）和保护线（PE），经过断路器的中性线不得作为保护线，不得重复接地或接设备外露可导电部分。
保护线不得接入断路器。
4 断路器的漏电、过载、短路、欠过压等保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。
5 远程控制"分闸、合闸"端子严禁外接电源，只能接入"分"或"合"无源按钮通合信号。
所有的远程控制和信号传输连接线应尽量采用屏蔽电缆线以增强抗干扰能力。
6 本断路器内部虽已经设计有抗雷击措施，但对于雷电频繁、冲击电压过高的雷电高发地区，建议在漏电断路器前端线路加装避雷器保护。
高压电动机保护测控装置{TC "三．PD319-361A电动机保护测控装置" \f C \l "1" }1．功能配置{TC "1．功能配置" \f C \l "2" }2．功能说明{TC "2．功能说明" \f C \l "2" }2.1 起动时间（Tstart）{TC "2.1 起动时间（Tstart）" \f C \l "3" }装置测量电动机起动时间Tstart的方法：当电动机的最大相电流从零突变动10%Ie时开始计时，直到起动电流过峰值后下降到120%Ie时为止，之间的历时称为Tstart。
（Ie为电动机额定电流）,电动机起动时间过长会造成转子过热，当装置实际测量的起动时间超过整定的允许起动时间Tstart时，保护动作于跳闸。
启动过程见图2.1。
装置设两段定时限过流保护。
Ⅰ段相当于速断段，电流按躲过启动电流整定，在电动机起动完毕后自动下降一半。
这样即可以有效地躲过电动机的巨大启动电流，又可以保证电动机正常起动后提供防备严重的过负荷造成的堵转保护。
动作时限可整定, 对于用断路器控制的电动机整定时间一般较短，而用接触器控制的电动机整定时间一般较长，可选择整定为0.3秒,该段主要对电动机短路提供保护。
Ⅱ段是定时限过流段，在电动机启动完毕后自动投入，该段电流也可根据启动电流或堵转电流整定，主要对电动机启动时间过长和运行中堵转提供保护。
本装置设置二段相间过流保护,各段的投退控制定值可独立控制各段的使用情况。
投退控制定值取值含义都为：0:退出, 1:投入相间过流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。
2.3 负序过流保护{TC "2.3 负序过流保护" \f C \l "3" }负序电流保护主要针对各种非接地性不对称故障，出现较大的负序电流，而负序电流将在转子中产生2倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。
电动机保护器说明书电动机保护器说明书1.概述微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。
除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
符合标准：GB3836.3-2000、GB14048.4-2003、IEC2552.特点●“tE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）●交流采样，测量A、B、C三相电流及控制回路电压●现场显示电动机运行状态，保存三次电动机故障跳闸记录●一路保护输出，一路自定义继电器输出，一路4~20mA电流输出或RS485接口●高清晰度宽温液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示●三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍●采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定●采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元●一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等3.主要功能保护功能：过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护测量功能：三相电流、控制回路电压的测量和显示通用功能：增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用通信功能：通过本保护器的RS485接口与上层系统通信。
总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。
一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。
电流输出：4～20mA电流输出，20mA对应的电流值可设。
4.型号说明微机电动机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。

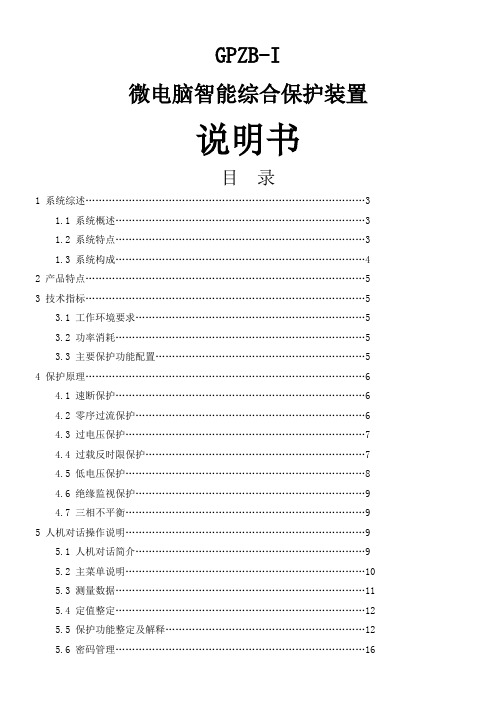

GPZB-I微电脑智能综合保护装置说明书目录1 系统综述 (3)1.1 系统概述 (3)1.2 系统特点 (3)1.3 系统构成 (4)2 产品特点 (5)3 技术指标 (5)3.1 工作环境要求 (5)3.2 功率消耗 (5)3.3 主要保护功能配置 (5)4 保护原理 (6)4.1 速断保护 (6)4.2 零序过流保护 (6)4.3 过电压保护 (7)4.4 过载反时限保护 (7)4.5 低电压保护 (8)4.6 绝缘监视保护 (9)4.7 三相不平衡 (9)5 人机对话操作说明 (9)5.1 人机对话简介 (9)5.2 主菜单说明 (10)5.3 测量数据 (11)5.4 定值整定 (12)5.5 保护功能整定及解释 (12)5.6 密码管理 (16)5.7 事件查询 (17)5.8 试验项目 (17)5.9 附加功能 (18)5.10 出厂设置 (20)6 关于B相电流 (20)6.1 只对开关A相通电流 (21)6.2 只对开关C相通电流 (21)6.3 A相、C相同时通电流（接线方式1） (22)6.4 A相、C相同时通电流（接线方式2） (22)7 关于485通讯 (23)8 关于CAN通讯（选配） (23)9 用户安装调试、维护说明 (23)注意事项 (23)10 常见故障排查 (24)11 航插（26芯）引脚说明 (24)附件：产品接线图1、系统综述1.1 系统概述煤矿井下高压供电系统线路短、多级变电所级联，高压供电线路的布线特点使得常规继电保护装置不能通过整定值和时间级差的方式有选择的跳开故障点开关，出现“越级跳闸”问题。
我们根据煤矿井下高压供电线路的实际情况，采用全系统智能零时限防越保护方式，以辐射型高速通讯网络实现上下级继电保护装置的配合，为井下的高压供电系统的每台高爆开关提供可靠、全时、动态、高速的防越信息通道，每一台开关不再独立运行，而是以相同的节拍成为防越保护系统一部分，基于全站的防越保护系统提高了高压供电线路的可靠性和故障动作时间的实时性。
操作说明书 IL5721B33H032022年2月生效用于伊顿断路器欠压脱扣器的延时欠压模块警告(1) 只有具备电气资格的人员才能操作此设备。
(2) 如断路器不能被搬移至安全的工作地点，则务必始终断开一次和二次回路电源。
(3) 抽出式断路器需摇至断开位置。
(4) 所有断路器均需处于分闸状态，机械弹簧需释能。
若违反此说明手册中的这些程序，会导致人员伤亡或财产损失。
警告应遵守本操作说明书及产品标签上规定的操作说明。
请注意以下五点安全规则：– 断电；– 确保装置不能意外重启；– 确保与电源隔离；– 接地及短路；– 遮盖或为临近带电部件提供屏障断开设备电源。
在设备维修期间，仅可使用正规渠道获得的备件。
在维修和更换时，必须严格遵守规定的维修间隔及说明，以避免人身伤害及开关板损坏。
图1. TIME DELAYUNDERVOLTAGE MODULE 120VACCAT. #MTDUVR 120VFor use with Magnum / IZM Circuit Breaker UVR CAT. #MUVRA (110-127 VAC)And for use onMCCB UVR marked (110-127 VAC)As per I.L. 5721B33TIME DELAYUNDERVOLTAGE MODULE 230VACCAT. #MTDUVR 230VFor use with Magnum / IZM Circuit Breaker UVR CAT. #MUVRR (208-240 VAC)And for use onMCCB UVR marked (208-240 VAC)As per I.L. 5721B33用于Magnum DS 、Magnum 、NRX 系列、IZM26、IZM9、IZMX 和选定塑壳断路器的延时欠压模块操作说明书 IL5721B33H032022年2月版用于伊顿断路器欠压脱扣器的延时欠压模块2伊顿公司 /electrical第1部分：延时欠压模块概述延时欠压模块（见图1）采用交流输入电压，通过二极管桥对其进行整流以提供直流输出。
EOCR-3DD3DD与外接CT配合时的尺寸图示特点:•内装MCU（MCU）•三只完整的电流互感器•多种保护功能•数字电流表功能•脱扣（动作）原因显示•人工现场复位•电子遥控复位•自检功能•预报警设置功能•适应各种现场环境•电机起动延时（D-TIME),脱扣延时（O-TIME)可独立连续设定。
•失电安全自保（NO VOLT RELEASE）下载使用说明书:EOCR-3DD前调整面板图示：前面板DIP开关组（SW1-SW4）:开关编号功能“OFF”关“ON”开SW1安全保护失效有效SW2逆相保护不能进行电机反转保护可以进行电机反转保护SW3动作特性定时限反时限SW4报警见相关介绍保护类型：可保护项目脱扣时间过电流O-TIME缺相4秒（05：1A，60：5A以上时动作）堵转D-TIME反相0.1秒(SW2拨至RPR位置)相间不平衡8秒故障显示：功能（项目）LED显示脱扣原因脱扣延时时间简单描述过电流A相出现5.5A的电流定时限:经过OT设置的时间后。
反时限：按时间--电流特性曲线动作。
负载电流大于预先设定的保护电流值。
逆相相序改变引起电机反转0.1秒内动作SW2置“ON”位缺相B相缺相4秒内动作相不平衡A相出现最小的不平衡电流2.1A8秒[（（最大电流-最小相电流）÷最大相电流）]×100%>50%堵转C相出现最大的堵转电流9.5A经过DT设置的时间立即动作（仅用于定时限方式）负载电流大于预先设定的保护电流值的300%时。
报警输出：报警LED显示原因描述顺时针缓缓旋转报警点设置旋钮，显示窗显示“A”闪动，数字“85”，含义是：电机即时负载电流达到继电器预先设置保护电流值的85%。
报警设置值的范围是：50-100%或者关闭报警输出功能，当电机的（即时负载电流÷预先设置保护电流电流）×100>报警设置值时，显示窗显示“A”闪动，并从报警输出继电器（07，08）送出通-断信号。
保护控制器操作使⽤⽅法（精）六、保护控制器操作使⽤⽅法1．⾯板及按键说明 1.1显⽰窗第⼀显⽰窗在参数设定状态下显⽰设定参数；第⼆、第三、第四显⽰窗在运⾏状态下分别显⽰三相电流和三相电压。
1.2指⽰灯⼋个指⽰灯，指⽰电机故障停⽌原因：启动失败、短路堵转、缺相、三相不平衡、定/反时限、接地、⽋过压、1.3按键设置键：在测量（运⾏）状态下，按住2秒钟以上不松开则进⼊设置状态。
在设置状态下，显⽰参数符号时，按住2秒钟以上不松开进⼊下⼀组参数或返回测量状态。
左键：在测量状态下切换显⽰电流、电压。
在设置状态下，⽤于调出原有参数或移动修改位。
确认键、复位键：在测量状态下作为故障恢复键使⽤。
在设置状态下，⽤于存⼊修改好的参数值。
增加键：在设置状态下，⽤于增加参数数值或改变设置类型。
减少键：在设置状态下，⽤于减少参数数值或改变设置类型。
1.4参数设置说明仪表的参数被分为六组，⼆、三、四、五、六组参数受密码控制，未设置密码时不能进⼊。
进⼊设置状态后，若1分钟以上不进⾏按键操作，仪表将⾃动退出设置状态。
1.5参数设置⽅法①设置键，不松开，直到显⽰0A 。
②按键进⼊修改状态，在、键的配合下将数值修改为1111 ③按键，完成密码设置。
④按住设置键，不松开，顺序进⼊下⼀组参数，仪表显⽰每组第⼀个参数的符号。
⑤进⼊需要设置参数所在的组，按键顺序循环选择本组需设置的参数。
⑥按键调出当前参数的原设定值，闪烁位为修改位。
⑦通过键移动修改位、增值、键减值，将参数修改为需要的值。
* 以符号形式表⽰参数值的参数，在修改时，闪烁位应处于末位。
⑧按键存⼊修改好的参数，并转⼊下⼀参数。
⑨重复⑤-⑧步，可设置本组的其他参数：在显⽰参数符号时，按住设置键不松开，直到退出参数的设置状态。
七、参数⼀览表该表列出了仪表的基本参数。
出⼚设定参数只是参考值，⽤户可以根据电机情况进⾏修改。
在出⼚设定⼀栏有“****”号的参数，⽤户必须设定。
⼋．仪表（参数）使⽤说明参数⼀览表说明：注1：电流互感器的选择：建议⼀次电流按电机额定电流的8倍以上选择变⽐，这样有利于保证互感器和仪表的过载能⼒注2：调校：调校可以减少由于互感器、引线等引起误差，提⾼系统的测量精度。
一、概述HHQ8-1微电脑时控开关以高性能微电脑芯片为核心，可根据用户设定，一天内最多可实现40组自动开关，并为用户提供时钟自动校准功能，具有走时准确、操作方便等特点，广泛应用于农业灌溉、广告招牌、生产设备及家用电器的自动控制。
二、显示屏说明三、主要技术数据1、工作电源：AC180-240V 50Hz ；2、功耗＜3W ；3、延时范围：1分～168小时；4、环境温度：-10～50℃5、触点容量：AC220V 20A （阻性）；6、定时次数：80次（40组）/周或天，自动、手动两用；7、计时误差：使用系统自动误差调整功能：0.5秒/天不使用系统自动误差调整功能：2秒/天8、安装尺寸为35mm 导轨安装，外形尺寸为50×100×74mm 。
四、接线图五、外形及安装尺寸图六、使用说明（一）、按键功能描述共设六组按键，分别为：“功能键”、“选择键”、“加数键”、“减数键”、“手动键”、“复位键”，部分按键配合使用实现高级功能，各功能按键如下： 1、功能键：功能模块选择。
按此键进入设置状态。
连续点按可依次对时钟、程序、误差各功能模块进行查看或设置。
选中的功能模块名出现。
持续按住功能键3秒后，系统转为时钟运行状态。
2、选择键：功能参数选择。
在功能设置状态下，按此键选择某种功能模块的各个参数或某参数的不同数位，选中参数呈闪烁状态。
3、加数键：参数设置调整。
对选中的具体参数向上置数。
4、减数键：参数设置调整。
对选中的具体参数向下置数。
5、手动键：时钟运行状态下，按手动键实现输出状态转换。
连续点按，循环顺序为：“自动-开-自动-关-自动”。
在程序设置状态下，按“手动”键，取消当前程序设置参数，时间为“-：”，再按则恢复为上次设置参数。
6、复位键：系统复位，清除所有设置，时间为00：00：00。
7、其他高级功能：l 任何设置状态下连续30秒无任何按键操作则回到时钟运行状态。
l 无外电源，并在时钟运行状态下，同时按下“加数”键与“减数”键2秒钟后，关闭液晶显示，进入省电模式。
使⽤说明书
SERIES
RDB5GQ系列
⾃恢复式过⽋压保护器
符合标准：JB/T 12762-2015
产品安装使⽤前，请仔细阅读使⽤说明书，
并妥善保管，以备查阅。
5.1 、保护器第一次通讯时需要延时5±1S后给负载正常供电；故障保护排除后，延时30±10S后重新给负载供电；保护器达到过欠压切断值，延时200ms,设备正常断电。
5.2、保护器N线为零线，L为火线，不得接错；5.3、接线方式为上进线下出线或下进线上出线；
5.4、产品在使用前，请拧紧卡线螺钉，防止接触不良而损坏产品；
5.5、LED指示绿灯常亮-正常，红灯快闪过压，慢闪欠压；
5.6、3P+N必须接零，当线路断零或断任意一相火线时，起保护作用；
5.7、3P+N产品过压或欠压后，三相对零线在恢复值正常工作；
(注：常规接线方式为下进上出，如需要改变接线方式需备注说明)
(注：常规接线方式为下进上出，如需要改变接线方式需备注说明)
(注：1P +N 常规接线方式为下进上出，3P +N 为上进下出，如需要改变接线方式需备注说明)
(注：常规接线方式为下进上出，如需要改变接线方式需备注
说明)
⽣产⼚： 浙江⼈⺠电器有限公司
地址： 浙江省乐清市柳市⻋站路555号
客服热线： 400 898 1166
官⽅⽹址： 注意：对于本⼿册的内容，若因技术升级或采⽤更新的
⽣产⼯艺，
⼈⺠电器有权随时更改、变动，不再另作说明。
一、用途
HHD5-Ⅰ过欠压延时保护器（以下简称保护器）是根据目前市电状况开发的新一代家电保护装置。
能在电压异常的情况下起保护作用，当市电电压超过或低于保护器动作电压值时，保护器能迅速、可靠地切断负载电源，以达到保护电器和人身安全。
当市电电压恢复正常时，保护器自动接通电源，恢复供电，实现全自动控制。
面板上双色发光二极管指示保护器工作状态，指示灯发绿光时正常供电，发红光时保护功能启动切断供电。
具有使用简单方便、性能稳定可靠的特点。
产品结构紧凑、外形美观与DZ47（C45）并轨安装。
二、主要技术数据
1、工作电源：AC220V 50Hz
7、欠压恢复值: AC185V ±5V 2、通过最大电流：20A 、32A 、40A （阻性） 8、断电后送电延时:1～2分钟 3、最大负载功率：4.4KVA 、7KVA 、8.8KVA 9、动作延时值:不大于1秒
4、过压动作切断值：AC245V ±5V 10、安装方式：35mm 导轨(宽35mm 、高7.5mm)
5、过压恢复值: AC235V ±5V 11、电寿命:10×104
次
6、欠压动作切断值: AC176V ±5V
12、外型尺寸:88×50×69mm(长×宽×高) 三、接线图 四、外形及安装尺寸图（mm ）
五、注意事项
1、产品输入端第一次接上电源时，需1～2分钟给负载送电。
2、产品接通电源后，请勿接触带电部位，在使用前请拧紧卡线螺钉，以防大电流通过时因接触不良而发热。
3、产品接线：N 为零线，L 为火线，请勿接错。
H H D 5-I 型过欠压延时保护器使用说明书
I S O 9001质量体系认证企业。
