污水处理技术PPT课件

SBR每一个工作周期中，各个阶段的运行时间、运行状态可根据污水水质、排放规律与出水要求等进行调整。还可根据实际情况省去某个阶段（例如闲置阶段），或者把反应阶段与进水阶段合并，即进水一开始即进行曝气，可一直持续到反应阶段
5
一、SBR工艺原理
结束。在反应阶段，可以始终曝气，也可曝气与搅拌交（此时不曝气）交替运行，控制十分灵活、方便。
底物浓度梯度大，厌氧缺氧状态并存
流态与连续式不同
刘永凇
对活性污泥膨胀有抑制作用对冲击负荷有抵抗能力
厌氧好氧状态的交替出现微生物对环境条件变化的适应
出水水质好
沉淀性能好，可以脱氮
对冲击负荷适应性强
流量变化可通过周期调节来适应
污泥沉降性能好
存在有机物的浓度梯度
张志仁
污泥处理系统简便
14
200
180
反应器相对大小
160
140
120
100
fm ax
以传统活性
污泥法为 100％
80
0
1
2
3
4
5
6
周期数 (n)
图5-1 周期数对于SBR反应器池容的影响 (假设HRT=24h，沉淀和滗水时间为2.0h)
2) 可以防止污泥膨胀； 3) 反应效率高，特别对难降解有机物降解性能好；
4) 可以除磷脱氮等等。 5) 工艺简单，如可省去二沉池，不需污泥回流等；
9
1、SBR反应器的理论分析 1) 流态理论； 2) 理想沉淀理论； 3) 推流反应器理论； 4) 选择性准则； 5) 微生物环境的多样性； 6) 提供了时空上的可操作性。以上的特点，从另一方面分类可以分为： a) SBR反应器的流态特点，如上面的1)、2)、3)和4)； b) 生态特点(5)； c) 结构特点(6)。

污水处理消毒PPT课件

➢
杀死水中的病原细菌和其他对人体健康有
害的微生物。
➢ 用于污水消毒的主要方法
➢ 向水中投加消毒剂。
液氯
常用消毒剂
次氯酸钠二氧化氯
臭氧
紫外线
二、液氯消毒
1、液氯的主要特性
氯气是黄绿色气体，具有刺激性，有毒,溶于水。
2、液氯消毒原理
（1）Cl2+H2O→HOCl+H++ClHOCl → H++OCl-
HOCl、OCl-都有消毒作用，可杀灭细菌和病原体，起主要作用的是HOCl。
3、液氯消毒工艺（P304）
4、消毒效果的影响因素
水温； pH值；接触时间；混合程度；污水浊度及所含干扰物质；有效氯浓度。
பைடு நூலகம்
三、次氯酸钠消毒
1.次氯酸钠消毒原理
NaOCl+H2O → HOCl+NaOH 利用HOCl消毒
2.次氯酸钠来源：海水或食盐水电解
NaCl+H2O→NaOCl+ H2
四、臭氧消毒
1、性质: 常温常压下为无色气体，有特臭。
极不稳定
O3=O2+[O]
[O]是仅次于氟的最强的氧化剂，可杀灭病毒、芽胞等具有顽强抵抗力的微生物。
2、制备:
以空气中的氧或制备的纯氧为原料高压放电产生。
3、臭氧消毒工艺
接触反应池时间：15min 池深：5～6m 设板式或管式微孔扩散器
五、紫外线消毒
1、机理
波长220～360nm的紫外线，均有杀菌
能力，可利用水银灯发出的紫外光，通过穿过细胞壁并与细胞质反应，而达到消毒的目的。
2、紫外光消毒工艺

水处理中的污水处理工艺(共56张PPT)

关键技术
◦ 曝气理论、设备及曝气池
指标分析
◦ 技术指标分析 ◦ 经济指标分析
一、气体传递原理
二、曝气设备三、曝气池池型
dm dtKLA(cs cL)
dm/dt——气体传递速率；
KL——气体扩散系数；
A——气液界面接触面积，m2 Cs，——液相氧的饱和浓
度,mg/L； c——液相内氧的实际浓
进水
初格栅
泵房
细格栅
沉淀池
SBR 反响池
排放
浓缩
脱水
制肥
A2/O法
在厌氧/好氧除磷系统和缺氧/好氧脱氮系统原理的根底上，人们提出的A2/O污水处理系统，即将两个处理系统结合起来，使污水经过厌氧(Anaerobic)、缺氧(Anoxic)及好氧(Oxic)三个生物处理过程(简称A2/O))，到达同时去除BOD、氮和磷的目的。
曝气生物滤池的工艺组成
曝气生物滤池主体可分为布水系统、布气系统、承托层、生物填料层、反冲洗等五个局部。
污水(布水系统)
陶粒(生物填料层) 卵石(承托层)
空气管反冲气管(反冲洗系统)
生物曝气滤池(BAF)的构造图
反冲洗废水
冲洗水泵冲洗水(反冲洗系统)
滤头(布水系统)
曝气生物滤池的运行方式
❖ 曝气生物滤池的流向
SBR作为序批式活性污泥法兼有推流、厌氧—好氧操作、间断进水的
特点。实际上，SBR是一种半连续—间歇式装置，它与传统的充放式曝气池不同。从进水方式看，可以是间歇的，也可以是连续的。而排水一般是间歇的；从曝气方式看，可以来用充水期不曝气的限制曝气方式、充水期曝气的非限制曝气方式或充水后期曝气的半限制曝气方式。
EA
吸收氧量供氧量 10% 0

城市生活污水处理工艺ppt课件

多模式AAO法
鼓风房
为AAO池提供所需的溶解氧。
工作原理：通过转动转子（叶轮），对汽流做功，挤压汽流，以达到所需风量风压。
特点：
节能高效
噪音低
安装方便
芬兰ABS风机
配水井：
内圈构造
外圈
配水井
作用：均匀分配到达四个二沉池的水量，提高污水处理效率，减轻构筑物处理负荷及磨损。
城市生活污水处理工艺
—以芜湖市城南污水处理厂为例
汇报人：涂丹丹
指导老师：陶海升
目录
污水处理基本方法污水处理流程污水处理构筑物简介
污水处理基本方法
一级处理：去除漂浮或悬浮状态的颗（机械处理）粒物，调节废水PH等
二级处理：去除污水中的胶状体和溶（生化处理）解性有机物
三级处理：进一步除去磷、氮和难以（深度处理）生物降解的有机物、矿物
污
水
污水提升泵房：将经
提
过粗格栅的污水提升
升
至较高水位处
泵
房
细格栅旋流沉砂机
细格栅：
结构：栅箩、回转齿耙、栅渣槽、螺旋输送机
作用：进一步去除固废，如：纸屑、油脂等。
旋流沉砂池：除去污水中的砂石。
多模式AAO池
AAO法定义及工艺流程多模式AAO池
AAO法定义及工艺流程
AAO法，是厌氧-缺氧-好氧组合工艺的简称，用于二级污水处理或三级污水处理，以及中水回用，具有良好的脱氮除磷效果。
质、病原体等
泵房
细格栅旋流沉砂池
污水预处理
多模式
AAO
池
鼓风房
配水井
二

污水处理的基本方法(共66张PPT)

状、水泥沉界斗速面中是。及变二浓化次缩的沉池。淀中化池污学与泥絮污的凝泥浓沉浓缩淀缩过属池程中存发在于这生压种。缩类沉型淀。。
〔二〕沉砂池
1.沉砂池一般位于泵站之前或初沉池之前，用以别离水中较大的无机颗粒，如砂子、煤渣等。以使水泵、管道免受磨损和阻塞；减轻沉淀池的无机负荷；改善污泥的流动性，以便于排放、输运。
2-2
表2-1格栅的分类
格栅分类特征按格栅间距分
按清渣方式分
格栅名称粗格栅细格密格栅人工清渣格栅机械清渣格栅
说明栅条间隙 > 40mm 栅条间隙l0~30mm 栅条间隙 < 10mm 主要是粗格栅机械清渣
GL型格栅除污机
上海石洞口污水处理厂
上海嘉定水质净化厂曝气沉砂池前细格栅
粗滤、微滤等过滤因污染物都被截留在过滤介质的外表，所以又称外表过滤(surface filtration)；而粒状材料过滤时，污染物可以深入到过滤介质的内部，所以又称深床过滤 (depth filtration)或滤层过滤。
外表过滤的机理比较简单，它是在各类动力条件下，通过过滤介质(栅、网、膜)孔隙对悬浮固体的阻截作用而形成固液别离。深床过滤去除悬浮固体的机理比较复杂，它涉及到随水流流动的固体颗粒如何脱离水流流线而与滤料外表接触，即迁移机理；以及粘附机理。
化学絮凝沉淀属于这种类型。外表过滤的机理比较简单，它是在各类动力条件下，通过过滤介质(栅、网、膜)孔隙对悬浮固体的阻截作用而形成固液别离。
筛网按网眼尺寸分为粗筛网络〔≥1mm〕、中筛网〔二、污水的重力别离处理
一些附着不牢的被截留物质在水流作用下，随水流到下一层滤料中去。
池中央进水1，池~四0周出.0水 5mm〕和微筛网〔≤0.05mm〕，城市污水处理中，常采用粗、中筛网。

污水处理工艺介绍课件ppt

• MLSS 一般是指生化池里混合液悬浮固体颗粒的浓度，简称污泥浓度。包括具有活性的微生物群体、微生物自身氧化的残留物、污水中不能被微生物降解的有机物、污水中的无机物，它包含 MLVSS。
• 2.化学需氧量（COD）
• 在一定条件下，用强氧化剂处理水样时所消耗的氧化剂的量，称为化学耗氧量，简写为COD，表示单位为氧的毫克/升（O2，mg/l）。
• 凯式氮 TKN： TN 中的有机氮和氨氮，不包括亚硝酸盐氮、硝酸盐氮；
• NOx-N：亚硝酸盐氮和硝酸盐氮。
2021/3/10
6
• 7. 含磷化合物（TP 等）
• 有机磷包括磷酸甘油酸、磷肌酸等；
• 无机磷：磷酸盐包括正磷酸盐(PO43-)、磷酸氢盐(HPO42-) 、磷酸二氢盐 H2PO4-、偏磷酸盐(PO3-)；聚合磷酸盐：焦磷酸盐(P2O74-) 、三磷酸盐 (P3O105-)三磷酸氢盐(HP3O92-)；
•物理方法：格栅过滤、沉淀法、浮选法、离心分离、膜分离法等 •化学方法：混凝、化学沉淀、中和、萃取、氧化还原、电解等 •生物方法：好氧、厌氧法
二、按不同的处理程度和处理任务可分为：
•一级处理：机械处理
•二级处理：主体工艺为生化处理
•三202级1/3/1处0 理：控制富营养化和重新回用
3
污水处理的水质对象及方法
• 在 950℃高温下，以铂作为催化剂，使水样气化燃烧，然后测定气体中的CO2 含量，从而确定水样中碳元素总量。由于TOC的测定采用燃烧法，因此能将有机物全部氧化，它比BOD5或COD更能反映有机物的总量。测定中应该去除无机碳的含量，各种水质之间TOC或TOD与BOD不存在固定的相关关系。在水质条件基本不变的条件下， BOD与TOC或TOD 之间存在一定的相关关系。

污水处理工艺介绍(PPT 44页)

22
A/O池参数控制范围
▪ 控制参数: 溶解氧DO:
>2mg/L 污泥浓度MLSS 1500~2500mg/L 污泥沉降比SV30
15%~30% 温度 30~40(35~38)
pH 6.5~8.5 生物相
▪ 日常巡检注意事项：
▪ 进水是否分配均匀 ▪ 泡沫是否太多，及时消
除 ▪ 曝气是否均匀（调节气
2021/7/17
D48
有效水深3米,周边深3.8米
11
一级处理--储存池
1 在紧急状况下用来储存污水的备用池子
2 调节进入 A/O池的水量使进入 A/O池的水量尽量达到稳定.
平面尺寸为：87.0mx48.0m 有效水深为：4.2m HRT ：6h
有效容积为17500m3
2021/7/17
12
一级处理--二号泵房
▪ 功能: 污水提升、污泥回流、剩余污泥排放。
▪ 污泥回流比 R=100%（根据运行状况调整）
Q=1750m3/h H=8.0m N=75kw
Q=875m3/h
H=23.5m
N=75kw
2021/7/17
13
一级处理--冷却塔
▪ 由于进水温度较高,在65
℃左右,微生
▪ 通常有以下几个环境因子对活性污泥影响较大：
温度：低温抑制酶催化功能使微生物处于休眠状态,
适温到高温的过程中代谢速率很高，可使胶体底物作为代谢底物而被消耗，因此污泥结构松散，生物絮体发生解絮，吸附能力降低，沉降性能变差，出水飘泥，高温还会导致微生物死亡。
2021/7/17
19
环境对活性污泥微生物及处理效果的影响
32
污水处理后的出水满足《制浆造纸工业水污染物排放标准》 GB3544-2008中的规定，同时还要满足海口市当地环保部门的有关规定要求，即污水处理后的出水水质为：

污水处理教材PPT30张课件

污水与回流污泥从池首端流入，呈推流式至池的末端流出。进口处有机物浓度高，沿池长逐渐降低。处理效率高，适用与大中型污水处理厂。进水浓度不能过高，抗冲击负荷能力较差。需氧量沿池长逐渐降低，可能造成前半段氧远远不够，后半段供氧量超过需要。体积负荷率低，曝气池庞大，占用土地较多，基建费用较高。
其二，过高的微生物浓度使污泥在后续的沉淀池中难以沉淀，影响出水水质。
其三，曝气池污泥的增加，就要求曝气池中有更高的氧传递速率，否则，微生物就受到抑制，处理效率降低。采用一定的曝气设备系统，实际上只能够采用相应的污泥浓度，MLSS的提高是有限度的。
曝气量
在通常情况下，污水的曝气量与风量或者风机台数关系不大，这和满足曝气池富氧速率有关。
由于污水设备已经顶死，故只能从效率方面控制曝气量，目前只能控制风机台数和效率进行控制。目前只能开启2台风机，如果溶解氧仍不能满足，可以更换风机皮带增加风机效率。
如果设备已经无异常，只能通过阀门进行调节。
氧传递速率
氧传递速率要考虑二个过程
要提高氧的传递速率
回流量控制，尽量保证二沉池底泥保持恒定，沉降比控制在30~40%
泵的选择不当造成的流量变化，控制阀门开启度
微生物浓度
在设计中采用高的MLSS（污泥沉降比较高）并不能提高效益，原因如下：
其一，污泥量并不就是微生物的活细胞量。曝气池污泥量的增加意味着泥龄的增加，泥龄的增加就使污泥中活细胞的比例减小。
二次沉淀池的功能要求
1.澄清（固液分离）
2.污泥浓缩（使回流污泥的含水率降低，回流污泥的体积减少）
二沉池的实际工作情况
（1）二沉池中普遍存在着四个区：清水区、絮凝区、成层沉降区、压缩区。两个界面：泥水界面和压缩界面。

城镇污水处理厂工艺全套ppt课件

养料（污水中的有机物，空气中的氧）的传递；
好氧代谢产物的传递（CO2，H2O， NH3+…….）；
生物膜的增殖，厌氧层形成；厌氧代谢产物的传递（CH4，H2S，
N2……）；生物膜的老化、脱落和更新；
污水处理基本理论知识—生物膜法
生物膜脱落的主要原因
生物膜过厚，营养物质不能到达，微生物处于内源呼吸或死亡，生物膜附着力减弱；
常用的污泥处理流程
生污泥
浓缩
处理
生污泥
浓缩
处理
生污泥
浓缩
焚烧
最终处理
污泥
浓缩
污泥
机械脱水
消化
机械脱水
消化
自然干化
消化
机械脱水
机械脱水最终处理
最终处理
最终最终干燥
污泥最终处理方式农田利用与土地处理（要求污泥进行无害化处理）、污泥堆肥、污泥制
污水处理基本理论知识— 污泥处理
害作用
微生物耗氧导致水质恶化膜覆盖导致水生态恶化
对人类和水生物产生危害
污水处理基本理论知识— 水处理基本方法
污水一级处理（包括强化一级处理，物理方
法）
污水二级处理（以生物处理为主体的处理工
艺）
污水深度处理（进一步去除二级处理不能完全
物）
去除的污染
污水处理基本理论知识— 污水一级处理
处理对象漂浮物、悬浮物、比重较大的无机颗粒、部分有机污染物
污水处理基本理论知识— 污泥处理
常见污泥的含水率
污泥种类
初沉污泥剩余污泥（二沉污泥）重力浓缩后的初沉污泥重力浓缩后的混合污泥气浮池污泥消化池污泥
含水率（%）
范围

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

污
水
利用化学反应，分离回收污水中的污染物质
处理
化学处理法
中和、混凝、电解、氧化术
利用微生物的代谢作用将有机污染物转化为稳定的无害
物质。
生物化学处理法
好氧法和厌氧法等。
.
城市污水处理基本方法
污水处理技术按处理程度可划分为一级、二级和三级处理。
城市污水的一级处理（物理处理）
污水处理知识培训
——城市污水处理工艺简介
1 污水处理基本方法介绍
12 活性污泥法工艺介绍 3 生物膜法工艺简介 4 城市污水处理厂污泥处理工艺 5 城市污水处理典型工艺流程实例
.
污水处理技术
利用物理作用分离污水中呈悬浮状态的固体污染物质
物理处理法
筛滤法、沉淀法、上浮法、气浮法、过滤法、反渗透法等
处理对象：悬浮物（SS）处理方法：筛滤截留，重力分离处理构筑物：
格栅去除污水中粗大的漂浮固体沉砂池去除污水中较大的砂砾等无机固体颗粒沉淀池去除较细的胶体物质，也用于二级处理后较细颗粒的污泥与水
的分离
城市污水处理基本方法
沉淀池分为平流式、竖流式、辐流式、斜管斜板式等
平流式：构造简单，沉淀效果好，工作性能稳定，使用广泛，但占地面积
浓缩池消化池污泥脱水机械沼气利用设备
城市污水处理典型工艺流程
1 污水处理基本方法介绍
21 活性污泥法工艺介绍
3 生物膜法工艺简介 4 城市污水处理厂污泥处理工艺 5 城市污水处理典型工艺流程实例
.
活性污泥法-基本概念
由细菌、真菌、原生动物和后生动物等各种生物和金属氢氧化物等无机物所形成的污泥状的絮凝物。有良好的吸附、絮凝、生物氧化和生物合成性能。(又称菌胶团或生物絮凝体) 活性污泥法是以活性污泥为主体，使活性污泥均匀分散、悬浮于反应器中，与废水充分接触，在有溶解氧的情况下，除去废水中的有机废物的方法。
较大。
竖流式：池体平面为圆形或方形。废水由设在沉淀池中心的进水管自上而
下排入池中，进水的出口下设伞形挡板，使废水在池中均匀分布，然后沿池的整个断面缓慢上升。悬浮物在重力作用下沉降入池底锥形污泥斗中，澄清水从池上端周围的溢流堰中排出。
辐流式：池体平面多为圆形，废水自池中心进水管入池，沿半径方向向池
处理方法：生化法，物化法处理构筑物：
生物除磷脱氮系统，曝气生物滤池，MBR 混凝＋沉淀＋过滤（CMF）污水中加入混凝剂PAM/PAC，与污泥进行
混凝反应，使污泥脱稳，易于沉淀。
活性炭吸附过滤电渗析，反渗透消毒
城市污水处理基本方法
污水消毒

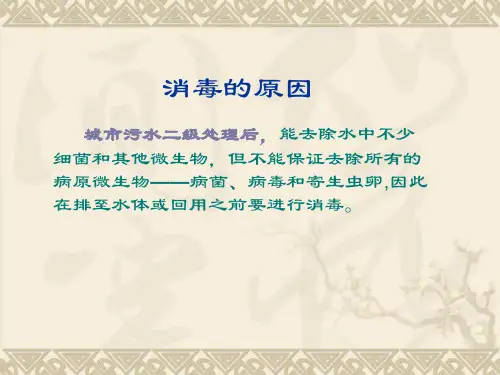

1、原因：城市污水二级处理后，虽然水质得到改善，细菌含量也大幅度减少，但细菌的绝对值仍较高，并存在有病原菌的可能。 2、目的：杀死水中残留的细菌和病原菌，降低细菌的绝对值。污水消毒应该连续运行。 3、方法：主要方法是向污水中投加消毒剂，目前常用的消毒剂有：液氯、臭氧、氯酸钠、二氧化氯、紫外线等。
.
活性污泥法-基本概念
城市污水处理厂活性污泥
有机成分(微生物)：75%-85%
无机成分：15%-25%
活性污泥
轮
线
虫
虫
.
累枝虫
活性污泥法-基本概念
轮虫分布均匀表明活性污泥性能良好，处理效果好。但数量太多则表明污泥老化，易使污泥松散而上浮活性污泥优质而成熟，沉降性能好，处理效果好
线虫大量出现是污泥开始老化的征兆
传统活性污泥工艺各部分作用：曝气池：反应主体，微生物在此降解有机物二沉池：1）进行泥水分离，保证出水水质；
2）保证回流污泥，维持曝气池内的污泥浓度
回流系统：1）维持曝气池的污泥浓度； 2）改变回流比，改变曝气池的运行工况
剩余污泥排放系统：1）是去除有机物的途径之一； 2）维持系统的稳定运行
曝气系统：提供足够的溶解氧，并起到水力搅拌作用
鼓风机
管路系统
空气扩散器
罗茨风机(风量小，适用于中小型污水处理厂)
离心风机(噪声小、效率高、适用于大型污水处理厂)
.
活性污泥法-传统活性污泥工艺
二沉池：分为平流式、竖流式、辐流式，城市污水厂大多采用辐流式
平流沉淀池
竖流沉淀池
.
辐流沉淀池
活性污泥法-脱氮除磷工艺
基本概念
生物脱氮机理
生物脱氮是在微生物的作用下，将有机氮和氨态氮转化为N2和NxO 气体的过程。
活性污泥法-基本概念
活性污泥系统有效运行的基本条件：
① 废水中含有足够的可溶性易降解有机物； ② 混合液含有足够的溶解氧； ③ 活性污泥在池内呈悬浮状态； ④ 活性污泥连续回流、及时排除剩余污泥，使混合液保持一定浓度的活性污泥； ⑤ 无有毒有害的物质流入。
活性污泥法-传统活性污泥工艺
.
活性污泥法-传统活性污泥工艺
处理对象：胶体和溶解性有机物（BOD, COD）处理方法：好氧生物法处理构筑物：
活性污泥法（传统法，氧化沟，SBR）生物膜法（曝气生物滤池，接触氧化法）
城市污水处理基本方法
城市污水的三级处理（深度处理，污水回用）
处理对象：
SS，脱色，除臭有机物（BOD, COD）氮、磷微生物，杀菌消毒
周缓慢流动。悬浮物在流动中沉降，并沿池底坡度进入污泥斗，澄清水从池周溢流入出水渠。
斜管斜板式：在池中加设斜板或斜管，可以大大提高沉淀效率，缩短沉淀
时间，减小沉淀池体积。但有斜板、斜管易结垢，长生物膜，产生浮渣，维修工作量大，管材、板材寿命低等缺点。
城市污水处理基本方法
城市污水的二级处理（生化处理）
.
活性污泥法-传统活性污泥工艺
曝气池
推流式
池子大小不受限制不易短流
出水质量高适于城市污水处理
完全混合式
池容不能太大易短流
对水质的适应能力较强适于工业废水处理
.
活性污泥法-传统活性污泥工艺
推流式曝气
完全混合式曝气
.
活性污泥法-传统活性污泥工艺
空气净化系统
曝气系统
鼓风曝气
机械曝气 (表面曝气)
城市污水处理基本方法
污水处理
一级处理（预处理）
格栅、调节池、过滤、初沉池
二级处理（主处理）
好氧生物法
活性污泥法：A/O、SBR、氧化沟、CASS
生物膜法：生物滤池、生物流化床、生物接触氧化
三级处理（后处理）
混凝、沉淀、过滤、消毒
.
城市污水处理基本方法
城市污水处理厂的污泥处理
处理目的：减量，稳定，综合利用处理方法：物理法，化学法，生物法处理构筑物：
