蒂森电梯简单调试

蒂森电梯慢车一般的调试步骤（详细版）1. 检查井道安全回路：1、底坑安全回路。

包括：底坑第一（第二）急停、（对重安全钳电气开关）、（安全门开关）、下极限开关、轿厢对重缓冲器安全开关（根据速度选）、断绳保护开关；2、井道顶安全回路。

包括：急停开关、上极限开关；检查各个安全开关是否动作灵敏，检查是否对地。

2. 检查轿厢、对重缓冲器是否装好，应固定牢靠。

3. 检查轿顶安全回路。

包括：急停开关、安全窗开关、安全钳电气开关、检修插销开关（无机房）、护栏安全开关（有些型号、规格）、轿门是否接通。

各个安全开关是否动作灵敏，检查是否对地。

在轿顶将平层感应及称重电源、门机电源取出；轿顶检修盒内X11拔掉（连通轿厢内部电路，防止短路时上电烧坏）。

4. 快车时：对重=轿厢+load*（40%～50%）；慢车时最好保持轿厢、对重保持平衡。

5. 确保井道门洞封死。

6. 在控制柜检查轿顶安全回路、井道安全回路、厅门安全回路是否接通。

在接线板及控制板MC2上都可以检测到。

7. 检查井道顶（无机房）变频器柜的接线是否正确及牢靠。

包括：1、电机电源线（是否屏蔽、对地电阻），抱闸线圈电阻，抱闸检测开关（是否同步及初始状态），热敏电阻初始阻值；2、编码器接线是否正确，及是否屏蔽，是否跟动力线分开走线。

3、限速器部分——两个线圈的电阻值及开关通断状态及是否对号入座；4、变频器接线是否正确。

等8. 上电前，开关断开，首先测试电箱三相电及单相电压是否符合要求（380、220正负7%）。

测量控制柜进线端对地电阻，220V的绝缘电阻大于0.25M，380V的大于0.5M。

对于有机房电梯（GL1），X27,X10,X11,X13，X31应取出，电机上面的抱闸线圈顶杆要有1mm 的间隙防止顶死。

对于无机房电梯，X10、X11、X27、X31应拔掉。

9. 厅门、轿门封闭，将主板上的service按钮及VIP按钮闭合。

10. 上电。

分步送电，F00合上,F31,F31.1对变频器控制部分进行上电；F01，F02合上，测量X10,X11对应的5V及24V电压，并调整，使其正常输出。

一．速度较入：电梯停在顶楼;1打检修,仪表进1500→ENT→AF16→ENT2打正常→ENT→自动运行→自动停→打检修→ENT结束3AF23→ENT额定速度；AF26→ENT加速度400～500；AF27→ENT减速度400～500二．做OC：换召唤板机房打检修;仪表进15AF→ENT AFxx→﹢AFOC→ENT EFxx 结束三．做A6：换MC2主板115AF→A6FF→ENT→A60d→ENT→A6Fd→ENT→A6EA→ENT→A6dA→ENT→A6Ad→EN TA600→ENT退出2井道自学习：a.电梯停在底层,打检修,冲下极限;仪表进15AF→ENT AF10→ENT AF11b.打正常,短安全→ENT 自学习开始c.顶层停车;断电,再送电; 3做OC;四．编码器与变频器做匹配：无机房1MC2主板,仪表进15AF,按下SER复位按钮2变频器,仪表进P86,将“0”改为“1”,按P键参数键;这时TMI板将自动复位一次;再将“1”改为“2”,控制柜内按住上或下键不放,主机自整定开始,主机会发出“嗡嗡”声;约2秒左右按P键,主机自己停转;P86自动复位回“0”,并保存;3主板退出15AF,并按一下复位按钮SER. 4换TMI板后,注意更改以下参数：P3正反转、P5、P6、P13、P14轮径、P15、P16额定速度、P40主机型号速度修改：TMI板进P16改参数,主板做速度教入即可;五．称重调整：在轿顶称重盒内进行;仪表进15bF→ENT bF01→ENT 显示CAN总线连接0000 CMS没有连接CAN总线 0001 CMS已连接CAN总线bF02→ENT 修改bF01值bF03→ENT 显示轿厢负载方式 0000 按%比显示 0001 按Kg数显示bF04→ENT 修改bF03值bF07→ENT 显示感应器与接触面的距离 750 加载时距离变大 1350 加载时距离变小bF08→ENT 修改bF07值bF0C→调整感应器调到仪表两列灯全灭bF0F→站一人,以该人的重量设置Kg数或改1400→ENT 显示值在0～50;最好不为0六．F9门机调整1首先调整机械包括门间隙,多挈带是否错槽涨紧度是否合适,齿型带不能涨得过紧,尼龙挡块位置合适,门刀防扒门凸轮间隙调整合适；2门机自学习：将2门扇关闭,门刀完全张开,按下门机S1自学习开关5秒,门机开始自行学习各项参数； 3参数学习好后,手动开关门,比较顺畅无明显撞击现象,自学习成功；如果关门有撞击或者学习过程中红灯亮则需要检查多挈带涨紧度及门机控制器；。

3. 门机调整Catalogue目录No. 序号Description说明Page页5.1 检查和确认5-4 5.2 门机的接线5-4 5.3 门机的初始化5-7 5.4 门机的参数设置5-9 5.4.1 参数设定操作5-9 （1）控制板描述5-9 （2）参数设置方式5-10 5.4.2 RCF-1型门机参数一览表5-11 5.4.3 位置参数5-12 5.4.4 力矩参数5-13 5.4.5 速度参数5-14 5.4.6 参数描述5-15 （1）模式参数5-15 （2）电机参数5-16 （3）传动参数5-16 （4）编码器参数5-17 （5）力矩参数5-17 （6）关门力监测的范围限定5-17 （7）显示参数5-19No. Description Page序号说明页（8）插入式直流制动参数5-20 5.5 门机的正常运行5-20 5.6 门机的手动运行5-20 5.7 门机的关门力监测5-215．门机调整TE-E型电梯采用RCF-1型变频门机。

以下部分重点介绍该种门机的电气调整方法。

5.1 检查和确认在调试门机之前，应对门机及相关部件进行仔细地检查。

应重点检查如下项目：1．控制柜，及门机外部电源应关闭；2．检查门机板上有关输入电源的类型；3．安装和操作RCF－1皆须小心谨慎。

尤其防止金属片、油、水或其它杂质进入门机控制器；4．一旦完成机械工作，须再移掉覆盖物以确保轿厢门驱动系统完美安全地运行；5．确保门机控制器电源已切断至少2分钟后才开始接线；6．检查安全开关电路（急停开关）是否正常；7．确保所有电气部件正确接地；8．确保门机控制器电源正确。

否则，可能发生设备和/或其它电气部件损坏，甚至导致火灾；9．确保接线正确；10．严禁将总电源连到门机控制器的控制线端子或电机端子。

否则会导致设备损坏；11．电源、控制和电机线路中都要配置一个封闭式铁氧环；12．连接线要尽可能短，而且控制线要与电机和电源线分开；13．接地电阻必须小于或等于10 欧姆，接地线截面必须至少1,5 mm25.2 门机的接线接线时只要打开小盖子。

蒂森MC2系统主板介绍及调试目录:一，MC2系统介绍二，常用I型，PT诊断仪器功能介绍三，如何更换MC2主板后调试四，电气原理图分析二，常用I型，PT诊断仪器功能介绍三，如何更换MC2主板后调试MC2主板更换步骤：注意主板芯片还在的情况下如果主板板带芯片需要用AAP或者电脑调试1．断电（关闭主电源）。

2．摘除原电路板，取下芯片。

3．安装新电路板并正确安装芯片。

4．检查并确保各插头，短接帽插接正确有效。

5．连接诊断仪并送电。

6．通过诊断仪执行程序下载及教入操作。

注意：在更换和拿取板件时注意双手尽量拿捏在主板边缘处，不要碰到板件的元器件焊脚上，以防人体静电损坏板件。

一,特性程序下载（A6）1．在S0501插口中插入特性EPROM。

（确保插座齐平，插针完好， EPROM 必须和插座缺口相配）。

2．确认紧急电动运行开关处于接通状态。

3．通过1500选择自学习功能，确认后显示屏会显示15AF。

4.用上下操作选定15A6，确认后，屏幕显示A6FF。

5.选择A6OD，按下确认按键，具体详细如下。

A6OD 程序默认值。

A6FD 下载至MC2板上EPROM。

A6EA 启动特性程序选择15A6后，A排或B排LED循环发光，表示程序已启动。

A6AD 程序装载确认。

A600 结束当前操作。

A6完成后接着做AF0D程序隐设值（修改参数），如果外呼都装好的话也可以接着做AF0C程序隐设值（不修改参数）。

AF00退出或主板断送电，看电梯能否运行，如不能运行或外呼直接显示'--’死梯，看故障码内是否有8688故障，如有说明抱闸检测开关外部状态与主板内部设定不一致，可通过15AE-AE86功能校正过来。

二,进行MS板教入操作：1.确认紧急电动运行开关接通，进入1500教入模式，确认后，屏幕显示15AF，再次确认后，屏幕出现AFOD或AF10。

操作按钮选择AFOC（MS板教入），设置默认值而不修改特别输入的参数。

（教入常见故障为OAXX，意为XX楼层不响应)。

蒂森电梯变频器调试的基本步骤一、蒂森电梯配件的变频器带电机空载运行1.设置电机的功率、极数,要综合考虑蒂森电梯配件的变频器的工作电流。

2.设定蒂森电梯配件的变频器的最大输出频率、基频、设置转矩特性。

通用蒂森电梯配件的变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。

如果是风机和泵类负载,要将蒂森电梯配件的变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善蒂森电梯配件的变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。

在蒂森电梯配件的异步电机变频调速系统中,转矩的控制较复杂。

在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。

为此,在低频段要对电压进行适当补偿以提升转矩。

一般蒂森电梯配件的变频器均由用户进行人工设定补偿。

3.将蒂森电梯配件的变频器设置为自带的键盘操作模式,按运行键、停止键,观察电机是否能正常地启动、停止。

4.熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。

蒂森电梯配件的变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。

当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。

因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。

二、带载试运行1.手动操作变频器面板的运行停止键,观察电机运行停止过程及蒂森电梯配件的变频器的显示窗,看是否有异常现象。

2.如果启动P停止电机过程中蒂森电梯配件的变频器出现过流保护动作,应重新设定加速P减速时间。

电机在加、减速时的加速度取决于加速转矩,而蒂森电梯配件的变频器在启、制动过程中的频率变化率是用户设定的。

若电机转动惯量或电机负载变化,按预先设定的频率变化率升速或减速时,有可能出现加速转矩不够,从而造成电机失速,即电机转速与蒂森电梯配件的变频器输出频率不协调,从而造成过电流或过电压。

目录页码1．注意根据设备构成，仅一定（合理的）参数会显示。

例：当选择带有外部运行特征计算机的运行方式时，则不能对内部运行特征计算机的任何参数进行编缉。

2．总述2．1 软件版本此描述包含的软件版本为V2.1,V11.1, V20.4/MO(TMC-板)和V5.1(TMI-板)。

随着产品的进一步研发和改进，我们不定期地对新软件进行更新，界时可能会与此处描述有出入。

软件更新的具体说明请参见SAP中相关技术说明。

我们将以后版本命名如下：对于TMC-板：V2.2, V2.3…或V11.2, V11.3或V20.5/MO, V20.6/MO。

对于TMI-板：V5.2, V5.3。

2．2 同步/异步电机和现代化操作之版本现有4种不同的CPI软件版本，其区别在于不同用途上。

V2.X TMC和V5.X TMI用在同步电机上。

V11.X TMC用在带增量解码器的异步电机上，V20.X/MO TMC用在带或不带增量解码器的第三方电机上。

每个版本都自带一个EPROM。

版本号和技术发布日期印在相关EPROM上。

注：如何调节版本V2.0X/MO TMC将在第6章节作单独描述，因其参数调节程序与其它两种版本有明显不同。

2．3 运行方式版本V2.X TMC, V5.X TMI 和V11.X TMC适用于以下运行方式：TMC 或TMI板，此板能识别哪些额外元件已连接，并能自动拨到正确运行方式。

运行方式“带有CAN总线控制的外部运行特征计算机”不能使用版本V20.X/MO TMC。

-带CAN总线控制的内部运行特征计算机：在变频器中的运行特征计算机-带CAN总线控制的外部运行特征计算机：速度及力矩的参考值由外部运行特征计算机输出，并通过CAN电报传送到变频器中。

-带并联接口TIC的内部运行特征计算机：TIC板有8个数字输入和5个去隅输出。

“变频器通过接口进行控制。

（运行特征计算机在变频器中）此装置构成的标记为CPI....C。

2．4 参数类型参数类型共有4种：-可变参数如：最大速度，转动方向或控制器参数。

蒂森电梯快车调试步骤调快车准备工作：1. 确保底坑、安全回路及安全设施包括缓冲器等等装上，下极限，限速器，第一（第二）急停，装上。

平层感应器及码板，上极限等安全开关，厅门锁、轿门锁应该接通，主副导轨应加油，。

确保轿厢在井道跑快车时井道没有异物插入。

2. 对F9门机进行自学习整定。

首先将F9门机电源（220V、24V），通讯线接好，应将轿门调至有1mm宽的间隙。

确认S2设为1或2（力矩的选择），S1是当为主门时1，为副门时2。

.最好带厅门自学习，把门打开至20CM左右，长按T1，至黄灯频闪，可以看见轿门先关上，再打开，重复几次，四灯会轮流闪烁，至四灯亮一下，门机变频器自学习完成。

注意：门机自学习调试主要会遇到几点问题。

①皮带太松，容易导致门机打滑，开关门效果不好，门机报故障。

一般是皮带松紧度不好，这时要将门机皮带调到合适松紧度。

驱动皮带用100N的力作用时，皮带位移为8mm为宜。

还要查看门刀是否撞门球，门间隙是否符合要求。

②canbus H、L线接错，导致通讯不通。

还有可能通讯电压太低。

3. 安装好光幕、及安全触板。

并进行接线及上电测试。

4. 用葫芦将轿顶悬空，至主机能自由转动。

对主机变频器进行编码器自整定。

将I型诊断仪至1500，PT仪调到P86，先将0→1，按下行，假如主机能够“动一下”，再将1→2，光标自动跳为0。

查看P105，可以看到编码器的脉冲数为0，按保存。

也可以先做下P80，再做P86。

假如做一次不成功的话，可以反复做几次，上下行轮着做，这样的话，效果会好点。

5. 先检查门机，通讯线，平层感应器是否接好。

消防开关还没装的话，可以先将其开关短接掉。

并将F67合上。

确保安全回路畅通，将电梯开至检修限位位置。

6. 将平层装置接到轿顶接线板上。

检查码板及隔磁板是否安装正确及到位，注意底层及底层码板的特殊性，及其他楼层码板的不同性即可。

①井道教入：用I型诊断仪调至1500确认→15AF确定→AFFF选择→AF10确定→AF11→紧急电动打正常→确定→主板会进行平层码板的扫描，扫描完毕至顶层→AF12确定。

蒂森电梯门机调整————————————————————————————————作者：————————————————————————————————日期：3. 门机调整目录No. 序号Description说明Page页5.1 检查和确认5-4 5.2 门机的接线5-4 5.3 门机的初始化5-7 5.4 门机的参数设置5-9 5.4.1 参数设定操作5-9 （1）控制板描述5-9 （2）参数设置方式5-10 5.4.2 RCF-1型门机参数一览表5-11 5.4.3 位置参数5-12 5.4.4 力矩参数5-13 5.4.5 速度参数5-14 5.4.6 参数描述5-15 （1）模式参数5-15 （2）电机参数5-16 （3）传动参数5-16 （4）编码器参数5-17 （5）力矩参数5-17 （6）关门力监测的范围限定5-17 （7）显示参数5-19No. 序号Description说明Page页（8）插入式直流制动参数5-205.5 门机的正常运行5-205.6 门机的手动运行5-205.7 门机的关门力监测5-215．门机调整TE-E型电梯采用RCF-1型变频门机。

以下部分重点介绍该种门机的电气调整方法。

5.1检查和确认在调试门机之前，应对门机及相关部件进行仔细地检查。

应重点检查如下项目：1．控制柜，及门机外部电源应关闭；2．检查门机板上有关输入电源的类型；3．安装和操作RCF－1皆须小心谨慎。

尤其防止金属片、油、水或其它杂质进入门机控制器；4．一旦完成机械工作，须再移掉覆盖物以确保轿厢门驱动系统完美安全地运行；5．确保门机控制器电源已切断至少2分钟后才开始接线；6．检查安全开关电路（急停开关）是否正常；7．确保所有电气部件正确接地；8．确保门机控制器电源正确。

否则，可能发生设备和/或其它电气部件损坏，甚至导致火灾；9．确保接线正确；10．严禁将总电源连到门机控制器的控制线端子或电机端子。

u 数据修改时，左向移位（循环）u 进当P1.00=1，在P0.00显示界面，同时按住取消键和上向键实现关门，松开则停止关门；u 进入下级界面u 功能组改变（循环）u 在参数修改界面，按住左向建2秒，清除当前位u 当P01.00=1，在P00.00显示界面，同时按住取消键和左向键实现手动开门，松开则停止开门；左向键u 在P00.00界面（模式灯灭），按住左向键3秒，门机自学习u 确认数据输入u 返回上级界面或返回P00.00界面u 放弃数据输入上向键确认键取消键u 功能码改变（只在当前功能组循环）u 数据修改时，数值增加，只对当前位有效（循环）将门处在半开状态二、自学习前准备检查接线是否正确BG221-BS21C 调试手册一、功能键介绍关门到位缓慢关门并到位开门到位半开状态半开状态三、密码登陆四、一键自学习关门到位长按3S电机 自学习缓慢开门并到位缓慢关门并到位门宽 自学习五、手动开关门六、自动开关门七、信号观察“1”代表开门“2”代表关门“3”代表慢关“4”代表检修“5”代表关门到位表检修小数点代表有信号输入、“1”代表开门到位“2”代表关门到位“3”代表堵转信号“4”代表故障信号小数点代表有信号输出八、运行方向设置“0”与设定方向相同“1”与设定方向相反九、信号接线图电梯控制系统具体参考门机接线图“●”：表示此参数不管电机是否运行，均不可以修改。

“○”：表示此参数不管电机是否运行，均可以修改。

“ ”：表示此参数只有在电机停机情况下，才可以更改。

功能组功能码名 称设定范围出厂设定当前门实际位置——0.1mm ——●最小单位P00.07更改属性P00.03母线电压——1V ——●P00.04输出电流——0.01A ——●P00.13软件版本号——————●————●P00.11输出信口状态——————●P00.12散热器温度——1℃——●P00.10输入信号状态——P00 组十、参数初始化输入十一、常用参数表。

蒂森克虏伯电梯称重调整1400看零位：进入1400应当显示0010左右数值。

（调整方法：调整称重探头远近间隙来改变1400数值）1500调称重：进入1500→确认15bF→确认bF01（看cnabus 连接）→确认（0000：cnabus没有连接；0001：cnabus连接）→确认bF02（改bF01数值的）→确认0000（待0000闪到0001）→确认bF03（看称重的计算方式）→确认（0001：以%计算重量；0002：以公斤数计算重量）→确认bF04（改bF03数值的）→确认0000（待0000闪到0001或0002）→确认bF05（下推轮到bF07）bF07（看称重探头计算方式）→确认（750：渐远式；1350渐近式）→确认bF08（改bF07数值的）→确认0000（待0000闪到0750或1350）→确认bF09（看载重量）→确认（650，800，1000，1350）→确认bF0A（改bF09数值的）→确认0000（待0000闪到0650或0800或1000或1350）→确认bF0b（看空载）→确认0000→确认bF0C（改bF0b）（调整称重探头距离看到PTA上的灯全灭或右下角的灯闪亮时）→确认bF0E（看满载）→确认bF0F（改bF0E数值的）→确认0000（往轿厢里装入法码待PDA上显示到所要的数值如：100%或XXXkg）→确认或输入虚拟满载数值（虚拟满载数值是：在探头处放3个1元硬币，大概距离6mm, 待PDA上显示到所要的数值如：100%或XXXkg）→确认→推轮到bF00→确认退出。

注：1. 输入虚拟满载数值时， TE-GL1电梯需要把硬币放到磁铁与底梁之间（北京保利百合）2. 变频器数据里P50设为Off时P55平衡值应是3.3左右；P50设为On时P55改为0。

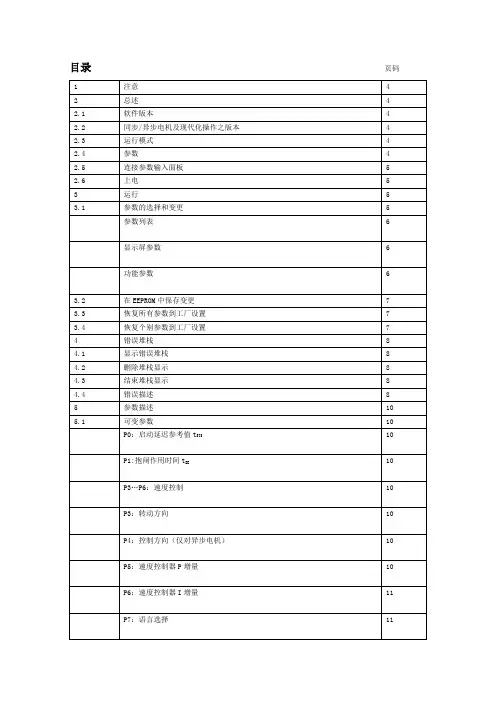

.目录1注意42述42.1件版本42.2同步 / 异步机及代化操作之版本42.3运行模式42.4参数42.5接参数入面板52.6上53运行53.1参数的和更5参数列表6示屏参数6功能参数63.2在 EEPROM 中保存更73.3恢复所有参数到工厂置73.4恢复个参数到工厂置74堆84.1示堆84.2除堆示84.3束堆示84.4描述85参数描述105.1可参数10P0：启延参考 t STS10P1:抱作用 t BE10P3⋯P6：速度控制10P3：方向10P4：控制方向（异步机）10P5：速度控制器P 增量10P6：速度控制器I 增量11P7：言11P10⋯P11 ：模出 MP42 ⋯MP43 TMC板11P13⋯P17: 减速比率12P13：比率12P14：曳引滑直径12P15：垂12运行速度 V 最大12最大速度 n 额定算12P18：用于“ N=0 ”速度的运行点13内部运行特征算机的加速度和急刹13P19：急刹13P20：加速13P21：加速度控制开 / 关13P22：加速度控制增量13内部运行特征算机的速度14P23：速度 V014P24：速度 V i14P25：速度 V N14P26：速度 V2 /V juf14P27: 外速度 V n214内部运行特征算机的功能14P37：用于出 v<0.3m/s的运行点14P38：短程运行算机（开/ 关）14P39：校正短程运行距离14P40：机15P44：用于 progout 的速度限15P45： Progout15P46： Progout 115P50: 称重开/ 关15P51：称重装置的量15P52：入15P53：来自流的称重增量算16P54：称重增量16P92：放 DC 接16P96：器冲程数16 5.2示屏参数16P100 ：机速度16P101 ：速度16P103 ：二制入16P104：二进制输出17P105：编码器冲程数17P106：参考值17P107：负载电流17P110：切换顺序标记17切换顺序运行模式“外部运行特征计算机”18切换顺序运行模式“内部运行特征计算机”19“内部运行特征计算机”运行模式的显示屏参数20P111：s v计算值20P112：s v测量值20P113：运行距离20P116：DC 连接电压20P117：PWM 切换频率20P118：绝对编码器的位置（仅针对同步电机和TMC 板）20 5.3短程运行装置（仅对”内部运行特征计算机”运行模式）20 5.4软件版本 V2.X, V11.X(TCM板 )和 V 5.X(TMI板)的参数列表23 6使用第三方电机，用于现代化操作之软件版本V20.X/MO(TCM 板 )25 6.1电机数据的输入25 6.2计算值的传送25 6.3电梯数据的输入25 6.4运行和停止精确度的最佳化26 6.5脉冲发生器设置26 6.6软件版本 V 20.X/MO(TCM板 )的参数列表27 7附录281 ．注意根据构成，一定（合理的）参数会示。

CPI变频器自整定和调试方法一． 自整定：1．检查主回路接线是否正确；2．检查编码器接线，编码器安装确认正确；3．短接门锁（104—116）和安全回路（102—114）；使KAS和KAD 吸合；4．短接SM-01主板的JP5-09，10；11；12；13；使控制屏内KM05；SPI，SP2；KM3吸合；5．插上整定设备（内开关处于短开状态）和变频器调试仪；6．拆除马达的动力线U1；V1；W1（包好）；7．上电；手动盘车一圈，观察变频器P105的数值在变化；8．设定变频器的参数：例：1.75M/S 1000KG CPI40变频器参数意义设定值参数意义设定值P0开始时的参照值500 P93 000H P1 制动器齿合延时时间810 P94 00250P2曳引机转速168 P95 25600P3旋转方向NOT P96编码器的线数(1)P4 P97级对数15P5比例增益2．5P99 (0)P6积分增益94 P100显示马达转速P7语言选择英语P101显示运行速度P8（0）P105编码器线数显示+96P10MP42A模拟输出（7）P106速度指令P11MP43A模拟输出（1）P107负载电流P13传动比1．0 P110开关顺序(0)P14曳引轮直径400 P115 34.2P15悬吊比2 P116直流回路电压100.9P16电梯的速度1．75 P117脉宽调制开关频率16KHZP18零速信号输出速度0．2P118 96P21加速度反馈OFF P120 (3)P22加速度增益反馈+100%P121P40马达选择224 P127P42（0）P160 60%P43（2）P210 512P50LMS称重信号off P211 0P51称重装置的测量值-154% P242 +2048P53负载电流的计算值+0.0A P243 +2048P54负载电流的因素35.1% P900 (4)P70定值电阻ON P901自整定时设定15%100%P86自整定(0) P902 (6) P88 2000P89 500P90 80P92ZK放电电压261.89,设定CPI调试仪中P86=1；然后按P键观看变频器主板下灯灭；上使能，设定P86=2；按P键同时观看曳引机转动1/8圈，观看P86=0时变频器主板下灯亮，再看变频器调试仪中第5个故障码是否是SUC…；如果是则整定完毕，如不是则重新整定。
