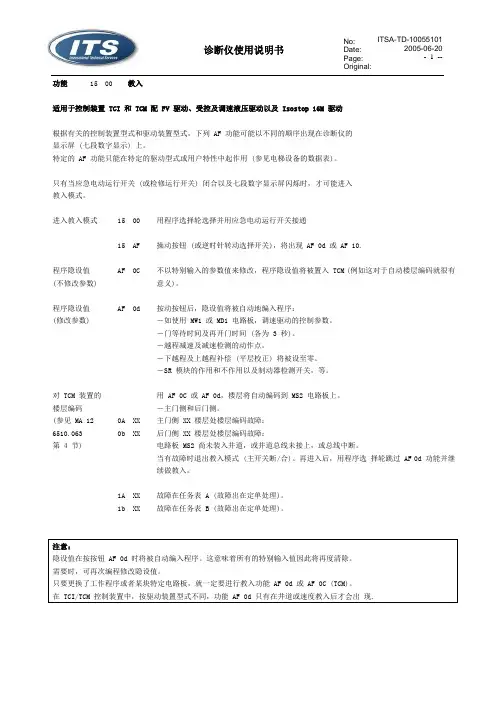

功能15 00教入适用于控制装置 TCI 和 TCM 配 FV 驱动、受控及调速液压驱动以及 Isostop 16M 驱动根据有关的控制装置型式和驱动装置型式，下列 AF 功能可能以不同的顺序出现在诊断仪的显示屏 (七段数字显示) 上。

特定的 AF 功能只能在特定的驱动型式或用户特性中起作用 (参见电梯设备的数据表)。

只有当应急电动运行开关 (或检修运行开关) 闭合以及七段数字显示屏闪烁时，才可能进入教入模式。

进入教入模式程序隐设值(不修改参数)程序隐设值(修改参数)对 TCM 装置的楼层编码(参见 MA 12 6510.063第 4 节) 15 0015 AFAF 0CAF 0d0A XX0b XX1A XX1b XX用程序选择轮选择并用应急电动运行开关接通操动按钮 (或逆时针转动选择开关)，将出现 AF 0d 或 AF 10.不以特别输入的参数值来修改，程序隐设值将被置入 TCM (例如这对于自动楼层编码就很有意义)。

按动按钮后，隐设值将被自动地编入程序：－如使用 MW1 或 MD1 电路板，调速驱动的控制参数。

－门等待时间及再开门时间 (各为 3 秒)。

－越程减速及减速检测的动作点。

－下越程及上越程补偿 (平层校正) 将被设至零。

－SR 模块的作用和不作用以及制动器检测开关，等。

用 AF 0C 或 AF 0d，楼层将自动编码到 MS2 电路板上。

－主门侧和后门侧。

主门侧 XX 楼层处楼层编码故障：后门侧 XX 楼层处楼层编码故障：电路板 MS2 尚未装入井道，或井道总线未接上，或总线中断。

当有故障时退出教入模式 (主开关断/合)。

再进入后，用程序选择轮跳过 AF 0d 功能并继续做教入。

故障在任务表 A (故障出在定单处理)。

故障在任务表 B (故障出在定单处理)。

井道教入AF 10 将轿厢移动到底层以下如图示。

AF 11 EE 0A 感应器和脉冲发电机的 LED 必须发光LK 感应器A 列 LED 12LN 感应器A 列 LED 16脉冲发电机 B 列 LED 8 (闪烁，例如轿厢用手轮移动时)按动按钮将显示如下：断开应急电动运行开关并按动按钮。

蒂森电梯变频器调试操作流程一、蒂森电梯配件的变频器带电机空载运行1.设置电机的功率、极数,要综合考虑蒂森电梯配件的变频器的工作电流。

2.设定蒂森电梯配件的变频器的最大输出频率、基频、设置转矩特性。

通用蒂森电梯配件的变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。

如果是风机和泵类负载,要将蒂森电梯配件的变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善蒂森电梯配件的变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。

在蒂森电梯配件的异步电机变频调速系统中,转矩的控制较复杂。

在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。

为此,在低频段要对电压开展适当补偿以提升转矩。

一般蒂森电梯配件的变频器均由用户开展人工设定补偿。

3.将蒂森电梯配件的变频器设置为自带的键盘操作模式,按运行键、结束键,观察电机是否能正常地启动、结束。

4.熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。

蒂森电梯配件的变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能开展设定。

当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。

因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。

二、带载试运行1.手动操作变频器面板的运行结束键,观察电机运行结束过程及蒂森电梯配件的变频器的显示窗,看是否有异常现象。

2.如果启动P结束电机过程中蒂森电梯配件的变频器出现过流保护动作,应重新设定加速P减速时间。

电机在加、减速时的加速度取决于加速转矩,而蒂森电梯配件的变频器在启、制动过程中的频率变化率是用户设定的。

若电机转动惯量或电机负载变化,按预先设定的频率变化率升速或减速时,有可能出现加速转矩不够,从而造成电机失速,即电机转速与蒂森电梯配件的变频器输出频率不协调,从而造成过电流或过电压。

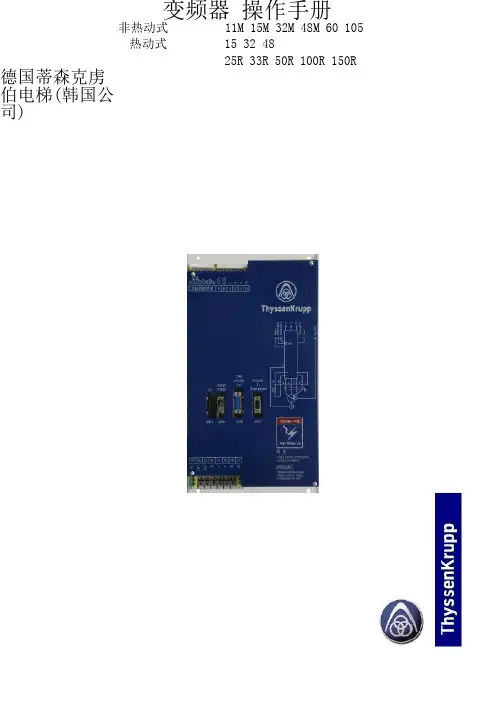

.CPIK 变频器操作手册非热动式11M 15M 32M 48M 60 105热动式15RM32RM 48RM25R 33R 50R 100R 150R 德国蒂森克虏伯电梯<韩国公司>.操作手册印记保留所有权利©版权: 德国蒂森克虏伯电梯<韩国公司>55-30号, 区鱼洞, Kuro区, 首尔市韩国印制, 20XX9月德国蒂森克虏伯电梯<韩国公司> 对此说明书有转印,书写以及发行的权力。

在没有德国蒂森克虏伯电梯<韩国公司>的许可的情况下复印,或是以任何形式修改本说明书作为发行或是商业行为,被视为侵犯著作权的行为,将被起诉。

对培训课程内容的适当性的责任在于雇主.:德国蒂森克虏伯电梯<韩国公司>前言我们很高兴你决定购买一个德国蒂森克虏伯电梯<韩国公司>的高质量的产品,这操作手册能帮助你熟悉变频器及其预期的使用方法。

关于安全和危险的重要信息,有助于您安全地使用变频器并改造。

德国蒂森克虏伯电梯<韩国公司>使用的符号.........................................................................................1.1解释1.2一般安全信息............................................................................................2。

产品说明和安装说明...................................................2.1表示变频器CPIK .......................................................................2.2说明变频器CPIK ............................................................................2.2.1警告..............................................................................................................2.2.2安装说明.............................................................................................2.2.3技术数据......................................................................................................2.2.3.1一般数据...................................................................................................2.2.3.2型规范...........................................................................................2.2.3.3外部模块............................................................................................降额........................................................................................................2.2.4一般说明...............................................................................................2.2.4.1电源电压.................................................................................................2.2.4.2系统配置.......................................................................................2.2.4.3电源连接...........................................................................................2.2.4.4隔离变频器...........................................................................2.2.4.5漏电流...............................................................................................6故障电流...................................................................................................2.2.4.7直流环节电容放电时间..................................................................2.2.4.8电子地............................................................................................2.2.4.9运行接触器.................................................................................................2.2.4.10内部风扇..................................................................................................2.3接口.....................................................................................................................2.3.1连接图...............................................................................................2.3.2变频器的输入和输出端子〔非热动...............................2.3.2.1电源............................................................................................................2.3.2.2电机和电缆...........................................................................................2.3.2.3制动电阻..............................................................................................2.3.2.4内部电压...............................................................................................2.3.2.5分别驱动风扇电机.............................................................................2.3.2.6电机PTC热敏电阻连接.......................................................................2.3.2变频器的输入和输出端子〔热动.....................................德国蒂森克虏伯电梯<韩国公司>2.3.2.2电机和电缆...........................................................................................2.3.4编码器连接和通信............................................................2.3.4.1编码器连接.........................................................................................2.3.4.2编码器信号和CAN通信控制.............................................2.3.4.3采用CAN接口连接〔或tac50k控制系统..............2.3.4.4切换序列图与控制........................................................2.3.4.5切换序列图tac50k控制...................................................2.3.5电梯控制接口.......................................................................................2.3.5.1准备信息.............................................................................................2.3.5.2输入和输出..........................................................................................2.3.5.3切换序列图.................................................................................2.4系统的扰动,EMC ...........................................................................................2.4.1一般................................................................................................................2.4.2安装说明.............................................................................................2.4.3线路扼流............................................................................................................2.4.4线滤波器..............................................................................................................2.4.5安装其他电缆......................................................................................2.5．尺寸对照表..........................................................................................................2.5.1 CPIK系列尺寸2.5.2外部模块...................................................................................................2.5.2.1直流电抗器...................................................................................................2线滤波器〔标准2.5.2.3线路阻流.....................................................................................................3。

1 目录No.序号Description说明Page页2门机调整2 K100门机系统的介绍2CTU2板的介绍3板实物图及示意图3板端口定义5板性能指标6板的指示灯说明7门机变频器Altivar 28的介绍8门机变频器Altivar 28控制面板介绍8门机变频器Altivar 28菜单访问10门机变频器Altivar 31的介绍11门机变频器Altivar 31控制面板介绍11门机变频器Altivar 31菜单访问13K100型门机系统的调试13检查和确认13门机的接线13板菜单操作及状态显示说明16板的参数设置18门机的运行位置----速度参数图20门机自学习21门机通电后的第一次运行21门机的正常运行21门机的手动运行21如何确认K100门机调试结束21CTU2板故障代码说明23相关故障说明24CTU2板软件版本号252门机调整本门机系统采用K100型门机和Altivar 28/31变频器。

以下部分重点介绍该种门机的电气调整方法。

K100门机系统的介绍CTU2板的介绍CTU2板实物图及示意图图2 K100门机板实物图JP1JP5D15S2S1S3K3DS1DS2S4D1JP2JP4J1JP3DB1K2K1JP6D18D16D2D5CTU2CTU2板端口定义JP4各端口定义光耦隔离输入端口1，模拟开关门使能信号输入 光耦隔离输入端口2，变频器过力矩信号输入 光耦隔离输入端口3，用作关门输入信号端口 光耦隔离输入端口4，用作开门输入信号端口 光耦隔离输入的+24V 输入端光耦隔离输入的公共端编码器 +12V输出端编码器0 V公共端编码器A相输入端编码器B相输入端JP5各端口定义继电器1输出端，用于开门到位信号继电器2输出端，用于关门到位信号继电器3输出端，用于过力矩限制，即重开门输出信号继电器公共端～备用JP2各端口定义TXV+TXV-TXA+TXA-JP1端口定义RS485通讯接口J1短接帽：：选用Altivar 28变频器时短接：选用Altivar 31变频器时短接DB1串行通讯口（备用）CTU2板性能指标性能指标电源性能额定值DC24V输入电流100mA开关量输入：输入点数4输入形式光电耦合输入电压额定值24VDC“1”信号12～24VDC “0”信号0～5VDC输入电流“1”信号4～7mA “0”信号0～2mA开关量输出：输出点数3输出形式继电器负载电压额定值3A 250VAC/30VDC允许范围5～30VDC/20~250VAC门机板的指示灯说明（见图3）D2、D5 ： 485通讯时发送、接受信号灯以较慢的速度频率的闪烁（最长7s）；D15 ：开门到位指示灯：开门到位时D15亮；D16 ：关门到位指示灯：关门到位时D16亮；D18 ：过力矩输出指示灯：过力矩时D18亮。

蒂森电梯门机调整————————————————————————————————作者：————————————————————————————————日期：3. 门机调整目录No. 序号Description说明Page页5.1 检查和确认5-4 5.2 门机的接线5-4 5.3 门机的初始化5-7 5.4 门机的参数设置5-9 5.4.1 参数设定操作5-9 （1）控制板描述5-9 （2）参数设置方式5-10 5.4.2 RCF-1型门机参数一览表5-11 5.4.3 位置参数5-12 5.4.4 力矩参数5-13 5.4.5 速度参数5-14 5.4.6 参数描述5-15 （1）模式参数5-15 （2）电机参数5-16 （3）传动参数5-16 （4）编码器参数5-17 （5）力矩参数5-17 （6）关门力监测的范围限定5-17 （7）显示参数5-19No. 序号Description说明Page页（8）插入式直流制动参数5-205.5 门机的正常运行5-205.6 门机的手动运行5-205.7 门机的关门力监测5-215．门机调整TE-E型电梯采用RCF-1型变频门机。

以下部分重点介绍该种门机的电气调整方法。

5.1检查和确认在调试门机之前，应对门机及相关部件进行仔细地检查。

应重点检查如下项目：1．控制柜，及门机外部电源应关闭；2．检查门机板上有关输入电源的类型；3．安装和操作RCF－1皆须小心谨慎。

尤其防止金属片、油、水或其它杂质进入门机控制器；4．一旦完成机械工作，须再移掉覆盖物以确保轿厢门驱动系统完美安全地运行；5．确保门机控制器电源已切断至少2分钟后才开始接线；6．检查安全开关电路（急停开关）是否正常；7．确保所有电气部件正确接地；8．确保门机控制器电源正确。

否则，可能发生设备和/或其它电气部件损坏，甚至导致火灾；9．确保接线正确；10．严禁将总电源连到门机控制器的控制线端子或电机端子。

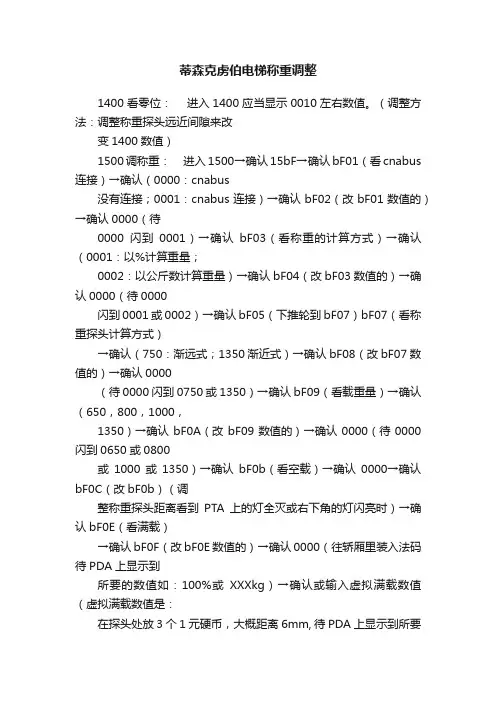

蒂森克虏伯电梯称重调整1400看零位：进入1400应当显示0010左右数值。
