[教育]长安悦翔车身控制器及防盗控制

车身控制器功能简述一．室内灯控制室内灯控制：•任一车门被打开，室内照明将会自动点亮。

•假设IGN=OFF，则关闭所有车门后，室内照明将延时15 秒，之后亮度渐渐变暗，3秒后熄灭。

•延时期间，假设IGN=ON，则室内照明立即熄灭。

•假设在IGN=ON状态下，任一车门被打开，室内照明点亮，则当所有车门关闭时，室内照明将立即熄灭。

二．钥匙照明钥匙照明控制：•假设左前门被打开，且IGN=OFF，则钥匙照明点亮。

•钥匙照明点亮后，假设关闭左前门，钥匙照明将延时8秒后熄灭。

•延时期间，假设IGN=ON，则钥匙照明立即熄灭。

•假设打开左前门时,IGN=ON，钥匙照明立即熄灭。

三．报警提示１．安全带报警安全带警示控制：•假设安全带未系，此时打开IGN开关，BCM发信号给仪表，仪表报警。

•报警期间，假设系上安全带或关闭IGN，则报警立即停止。

２．钥匙报警钥匙未拔警示：•假设IGN=OFF且钥匙未拔，则打开左前门时，蜂鸣器报警，直到上述条件不再满足时为止。

３．未关灯报警未关灯警示控制：•假设钥匙未拔且驻车灯开关打开，则打开左前门时，蜂鸣器报警，直到上述条件不再满足时为止。

四．转向／危险灯控制转向灯控制：•假设IGN=ON，且转向开关拨到左转位，则前左转向灯和后左转向灯，左侧转向灯同时闪亮，周期为360msON/360msOFF，直到上述条件不再满足时为止。

•假设IGN=ON，且转向开关拨到右转位，则前右转向灯和后右转向灯，左侧转向灯同时闪亮，周期为360msON/360msOFF，直到上述条件不再满足时为止。

•假设以上转向灯有故障，在转向的时候同侧其他转向灯闪烁频率加倍。

危险灯和指示控制：•假设打开危险开关，则前左转向灯、前右转向灯、后左转向灯、后右转向灯、左侧转向灯和右侧转向灯同时闪亮，周期为360msON/360msOFF，直到关闭危险开关时为止。

•假设以上转向灯有故障，在按下危险开关后，其他转向灯闪烁频率加倍。

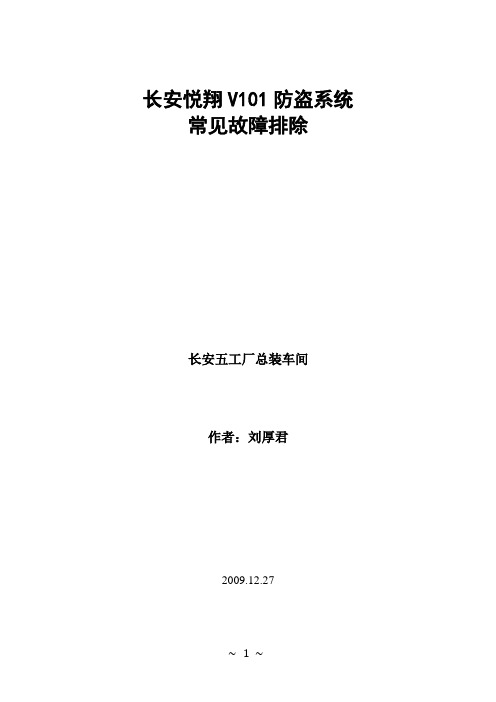

长安悦翔V101防盗系统常见故障排除长安五工厂总装车间作者：刘厚君2009.12.27摘要摘要：本文根据长安悦翔101防盗系统出现的故障，结合防盗系统的工作原理，对这一故障进行了实地的分析。

并对维修思路和判断方法进行简单的讲解。

希望能对汽车常见故障的解决起到抛砖引玉的作用。

关键词：钥匙芯片车身控制器（BCM）ECU CAN线前言 (4)第一章长安悦翔101防盗系统故障现象 (4)第二章长安悦翔101防盗系统工作原理的简介 (4)2．1防盗系统基本结构........................................ (4)2．2防盗系统的基本工作原理........................................ (5)第三章简易故障诊断分析过程........................................ (5)3．1检测方法........................................ (5)第四章分析造成故障的原因........................................ (6)第五章排除故障后的实验........................................ (6)结论........................................ ........................................ (7)防盗系统是通过钥匙芯片给车身控制器（简称BCM）信号，再由BCM 经过CAN线给ECU一个正常状态的信号。

ECU收到CAN线传来的信号后才能给点火线圈和喷油器信号，一但BCM传输给ECU的信号有误，ECU则不会输出点火线圈和喷油器信号，从而实现防盗系统防盗。

本人在接手一辆长安悦翔101故障车的实验中，发现该车钥匙遥控器工作，显示钥匙芯片已匹配。

但发动机无点火信号，无喷油信号，但故障灯是长亮状态。

●仪表：1.11款雪佛兰SUBURBAN_28255338_95080;2.瑞风祥和94007-V1030_93C66;3.2011款天籁KYKA60B-HD9X_93C86;4.天籁JN07A-BB5Y_93C66;5.红杉83800-0CC72_93C66;6.中华俊捷FSV_3475025_24C04;7.2010款天籁公爵JN07A BITM_93C66;8.长安悦翔3820010－02_24C02;9.天籁24810-9W52A-1377JG_93LC66;10.丰田4500_83800-6E282-A_93LC66;11.东风风行景逸B11-3820010-93C66;12.01款保时捷911_996 641 103 02 70C_93C56;13.解放J6_ZB2100A_MC9S12HZ128*8M;14.10款奇瑞A5_A21-3820010FC_93C66;15.马自达M3_BS1C_93c56;16.03年丰田凌志S350_83800-3A180_93C46;17.2011款蒙迪欧致胜BS7T-10849-JD_24C16;18.09年俊捷FRV_3475045_24C04;19.东风风行景逸B12-3820020_24LC02;20.起亚赛拉图_94003-0S120_93C46;21.08款铃木Liana(利亚纳)_93C56;22.锐志83800-0P011_RA57;23.MARCH(玛驰)_24810 1HM0A_93c66;24.日产轩逸_EW50A-02351_93LC66;25.解放新大威_3801010-DB50_9S12H128*8M;26.夏利N5_83800-TBA90_24C04;27.08年骐达_1JZ0B_93C66;28.三菱LANCER(翼神)_MM0053-002_93c86;29.奇瑞瑞麒X5_P11-3820010BA_93C66;30.江铃全顺_ZB168G_24C02; 31.景程9039501_24c08;32.欧兰德_MN138 231_93C56;33.现代途胜94003-0L711_93c46; 34.日产阳光3AW0B_93C66; 35.福克斯3M5T 10849_MC9S12H256*8M;36.2010款赛欧9074051_24c08;37.2011款三菱ZINGER(君阁)8100A335_RL56;38.东风皮卡935210-140 93C56;39.POLO_6RF 920860C_24c32;40.福特Shelby Cobra(眼镜蛇)_AR33-10890-24C16; 41.福田皮卡_VI1008_24c02;42.2011款凯越9013657_9S12H256*4M;43.11款丰田2700_83800-60S21_93A86;44.雪佛兰AVEO(爱唯殴)_13583065_25160;45.11年骊威_1JW2A 48764_S93C66;46.本田锋范_78100-TM0-Q131_93LC76;47.乐骋(AVEO)9019182_24C08;48.景程_9008996_24c08;49.赛欧9054568_24c08;50.赛欧9054569_24c08;51.现代Starex(辉翼)_94023-4H170_93C66; 52.11年帝豪TW30000388_24C04;53.日产PATROL(途乐)_VD567/10Z1_93LC66;54.11年骐达3DN4B NGHI_93C86;55.奇瑞瑞虎_T11-3820010BF_93c66;56.伊兰特_94006-08211_93C66;57. 2011款凯越_9057816_9S12H256*4M;58.一汽威志V2_83800-TXA_24CO4;59.金刚_ZB118TYE_24C02;60.10款捷达_1GD 920 801K_24C08;61.大众朗逸_18D 920 800_24C08;62.10现代劳恩斯_94015-3M290_9CS66;63.10豪沃_WG9716580023_24C256;64.江铃全顺6C1T-10849-CJ_93C76;65.富豪FM12_066S270733-2_24c04;66.2011款凯越_9057815_9S12H256*4M;67.浪迪ZB112A-01_24C02;68.浪迪34100D82JG0_24C02;69.浪迪34100D82JAO_24C02;70.北汽越岭_ZB111A-05_24c02;71.现代瑞纳94003-0U210_24c16;72.现代瑞纳94003 0U010_24C16;73.现代瑞納94003-0U230_24C16;74.现代瑞纳94003-0U040 24c16;75.现代瑞纳94003-0U05024c16;76.2010款领航员AL7T-10849-AE_93C86;77.起亚K5_94013-4M230_24C16;78.起亚K5_94013-4M160_24C16;79.起亚智跑_94013-4T275_24C16;80.起亚智跑_94003-4T075_24C16;81.起亚智跑94013-4T315_24C16;82.09款索兰托94023-2P480_24C16;83.2011款索兰托_94023-2P341_24C16;84.起亚B0RREGO(霸锐)94013-2J471_93CS66;85.2010款KOLEOS(科雷傲)_24810-4887R_24C16;86.2012款景程9008999_24C08;87.大众朗逸18D 920 800C_24C08;88.北斗星3820100A_24C01A;●气囊：1. 轩逸28556EW32C_LC56;2.2010款现代索纳塔领翔95910-0R100_25640;3.三菱伊柯丽斯MN141170_25C160;4.一汽大发森雅89170-BZ070_93C56;5.风度A32_98820-3L400_93C56;6.09款凯越_9042475(类型2)_95160;7.吉利金刚_1709516(类型2)_95160;8.景程_9018740(类型2)_95160(;9.讴歌MDX_77960-STX-H010-M1_RA86;10.SPARK_SRS_24522720_95080;11.力帆620_B3658100(类型2)_95160;12.海马PA10-57-K30M1(类型2)_95160;13.菱悦V3_J3858210_95320;14.雪佛莱景程9012527_95160;15.日产轩逸SRS_98820EX70B_RL56;16.日产风度_988204Y715_L56R;17.江淮和悦5824901U2010(类型2)_95160;18.菲亚特西耶那_51718981_24LC02;19.凌志430SC_2门跑车89170-24060_LR56;20.吉利远景A020053633W_25160;21.帝豪611172500_95640;22.起亚Sportage R(智跑)_95910-4T200_25320;23.猎豹奇兵_CA800216_25160;24.猎豹飞腾CS7_CH800307_95080;25.福特嘉年华AA6T-14B321-CA_95160;26.众泰_3658010-06_25160;27.双龙爱腾(Actyon)86251-31040_95080;28.现代圣达菲95910-2B170_95320;29.雅特 13 251 081_95160;30.现代IX35 95910-2Z200 25320;31.和悦_5824901U2011_95160;32.海马FA03-57-K30M1_95320;33.起亚赛拉图_95910-0S500_25320;34.奔腾B50_FA03-57K30-A_95040;35.2010款现代领翔95910-0R200_95640;36.比亚迪F6_EG 3658100_24C16;37.比亚迪F0_BYDLK-3658100B_24C04;38.11五菱宏光24519199-95080;39.长丰飞腾CA800278 芯片95160;40.长安CX20_3414070-Q01_S02861A;41.熊猫1703577(类型2)_95160;42.菱悦_SW803815_95080;43.双龙Kyron(享御)_86250-09041_95080;44.长城腾翼C30_3658110A-J08_95160;45.名爵MG6_10001800_95320;46.伊兰特悦动_95910-0Q500_MC9S12DG128*4M;47.欧宝赛飞利 13 246 046 _95160;48.丰田兰德酷路泽89170-60650_RA66_93C66;49.比亚迪F6 3658100-C1_24c16;50.英伦A020089989J_J3858048_95160;●防盗1.2010款标致408_bsi_96 640 591 80 02_95128;2.中华西门子immo_3090282_93c56;3.C5_BSI_96 668 956 80 02_95128;4.长安悦翔车身控制器_3600040-h01_93c46;●音响：无.●增加图片1.2011款Excelle_9013658_INST图片;2.MONDEO_BS7T-10849-JD_INST图片;3.TUCSON (途胜)_94003-0L711_INST图片;4.2011款Epica_9008996_INST图片;5.AVEO_13583065_BCM图片;6.2011款Sail_9054568_INST图片;7.10款捷达_1GD 920 801K_INST图片;8.2010款KOLEOS(科雷傲)_24810-4887R_INST图片;9.FOCUS_4M5T 14B056 CA_SRS图片;10.长城赛弗_3658160-K00_SRS图片;11.ROVER 350_50019354 06_SRS图片;12.比亚迪F6_EG 3658100_SRS 图片;13.比亚迪F6_EG 3658100_SRS图片;08款速腾，网关是9组编码的，地址19: CAN网关组件号SW: 1K0 907 530 P HW: 1K0 907 951组件: J533__Gateway H16 0192代码: ED807F060002021002服务站号#: WSC 0007909款速腾，网关是10组编码，地址19: CAN网关组件号SW: 1K0 907 530 S HW: 1K0 907 951组件: J533__Gateway H16 0210代码: ED807F06000002001002你的车编码为：代码: ED807F06000202003002其中ED代表：Engine Electronics、Transmission Electronics、Brake Electronics (ABS)、Steering Angle Sensor (G85)、Steering Assist、Airbags（电控引擎，电控变速器，ABS，转向角传感器，转向助力，安全气襄）其中80代表：Instrument Cluster（组合仪表）其中7F代表：Immobilizer、Central Electronics、Central Convenience、Door Electronics (Driver)、Door Electronics (Passenger)、Door Electronics (Rear Left)、Door Electronics (Rear Right)（防盗，中央电控，中央便利系统，四个车门都是电控的）其中06代表：Steering Wheel Electronics、Climate Control（电子防向盘，气候控制）其中00代表：00表示这组没有开启任何功能或配置其中02代表：Radio (analog)（模拟收音机）其中02代表：CAN-Gateway (Standard)（标准CAN网关）其中00代表：00表示这组没有开启任何功能或配置其中30代表：V olkswagen、Fastback（车是大众品牌，弧形车顶）其中02代表：4 Doors（四门车）你的朋友的车为10代表：V olkswagen、Sedan/Limousine（车是大众品牌,轿车或豪华车）10字节Can网关的编码如下：LC,00,0,[01] Engine ElectronicsLC,00,1,[11] Engine Electronics IILC,00,2,[02] Transmission ElectronicsLC,00,3,[03] Brake Electronics (ABS)LC,00,4,[53] Parking BrakeLC,00,5,[04] Steering Angle Sensor (G85)LC,00,6,[44] Steering AssistLC,00,7,[15] AirbagsLC,01,0,[55] Xenon RangeLC,01,1,[22] All Wheel DriveLC,01,2,[13] Distance RegulationLC,01,3,[14] Suspension ElectronicsLC,01,4,[4C] Tire Pressure Monitoring IILC,01,5,[10] Park/Steering AssistLC,01,6,[32] Differential LockingLC,01,7,[17] Instrument ClusterLC,02,0,[25] ImmobilizerLC,02,1,[09] Central ElectronicsLC,02,2,[46] Central ConvenienceLC,02,3,[42] Door Electronics (Driver)LC,02,4,[52] Door Electronics (Passenger)LC,02,5,[62] Door Electronics (Rear Left)LC,02,6,[72] Door Electronics (Rear Right)LC,02,7,[36] Seat Memory (Driver)LC,03,0,[65] Tire Pressure MonitoringLC,03,1,[16] Steering Wheel ElectronicsLC,03,2,[08] Climate ControlLC,03,3,[76] Park AssistLC,03,4,[7D] Auxiliary HeatingLC,03,5,[26] Auto RoofLC,03,6,[69] TrailerLC,03,7,[06] Seat Memory (Passenger)LC,04,0,[3D] Special Function (Taxi, disabled, police, schooldriver - vehicles) LC,04,1,[6D] Trunk ElectronicLC,04,2,[63] Easy Entry Driver SideLC,04,3,[73] Easy Entry Passenger SideLC,04,4,[47] Sound SystemLC,04,5,[75] Telematic/Emergency CallLC,04,6,[37] NavigationLC,04,7,[57] TV-TunerLC,05,0,[0F] Radio (digital)LC,05,1,[56] Radio (analog)LC,05,2,[77] TelephoneLC,05,3,[18] Auxiliary HeaterLC,05,4,[1C] Position SensingLC,05,5,[5D] OperationsLC,05,6,[6C] Rear View CameraLC,05,7,[59] Tow ProtectionLC,06,0,[4F] Central Electronics IILC,06,1,[19] CAN-Gateway (Standard)LC,06,2,[3C] Lane Change AssistLC,06,3,[5C] Lane Maintenance AssistLC,06,4,[2E] Media Player 3LC,06,5,[7F] Information Elektronics IILC,06,6,[20] High Beam Assist; {Manufacturer}LC,08,0~3,00,VolkswagenLC,08,0~3,01,AudiLC,08,0~3,02,SeatLC,08,0~3,03,SkodaLC,08,0~3,04,VW Commercial VehiclesLC,08,0~3,05,BugattiLC,08,0~3,06,LamborghiniLC,08,0~3,07,BentleyLC,08,0~3,08,Rolls RoyceLC,08,0~3,0E,FordLC,08,0~3,0F,Porsche; {Model}LC,08,4~7,00,Shortback/HatchbackLC,08,4~7,10,Sedan/LimousineLC,08,4~7,20,Variant/Station WagonLC,08,4~7,30,FastbackLC,08,4~7,40,Coupe/Sports CarLC,08,4~7,50,Cabriolet/RoadstarLC,08,4~7,60,OffroadLC,08,4~7,70,CityVan/PickUpLC,08,4~7,80,Multi Purpose Vehicle (MPV) LC,08,4~7,90,Other; {Other}LC,09,0,Right Hand DriveLC,09,1,>= 4 Doors。

汽车防盗系统工作原理
汽车防盗系统的工作原理是通过多种技术和装置的组合实现的。

以下是其中一种常见的工作原理：
1. 远程控制：汽车防盗系统包括一个远程控制器和一台主机。

远程控制器可以通过无线信号与主机进行通信，控制汽车的防盗功能。

当车主离开车辆时，他可以使用遥控器将车辆锁定，启动防盗模式。

2. 车辆状态监测：主机通过安装在车辆中的传感器来监测车辆的状态。

这些传感器可以检测车辆是否被震动、是否有异响或异常振动。

当传感器检测到车辆出现异常情况时，它会向主机发出信号。

3. 报警系统：一旦主机接收到传感器信号，它将触发车辆的报警系统。

报警系统通常包括声音警报、闪光警报和车辆灯光闪烁等。

这样可以吸引周围人的注意，阻止小偷继续盗窃。

4. 引擎禁用：某些汽车防盗系统还可以禁用车辆的引擎，防止盗贼开走车辆。

当主机接收到传感器信号时，它会发送指令到车辆的引擎控制单元，以禁用引擎。

只有使用正确的解锁程序或遥控器才能解除引擎禁用。

5. GPS定位：某些高级汽车防盗系统配备了全球定位系统（GPS）技术。

如果车辆被盗，车主或执法部门可以使用GPS 定位跟踪车辆的位置，以便迅速找到被盗车辆。

这些是汽车防盗系统的一些基本工作原理。

根据不同的汽车防盗系统和品牌，可能还具备其他功能和技术。
