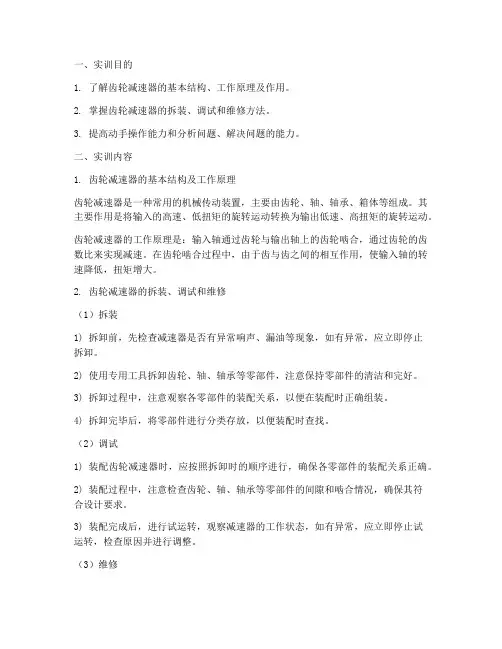

一、实训目的1. 了解齿轮减速器的基本结构、工作原理及作用。
2. 掌握齿轮减速器的拆装、调试和维修方法。
3. 提高动手操作能力和分析问题、解决问题的能力。
二、实训内容1. 齿轮减速器的基本结构及工作原理齿轮减速器是一种常用的机械传动装置,主要由齿轮、轴、轴承、箱体等组成。
其主要作用是将输入的高速、低扭矩的旋转运动转换为输出低速、高扭矩的旋转运动。
齿轮减速器的工作原理是:输入轴通过齿轮与输出轴上的齿轮啮合,通过齿轮的齿数比来实现减速。
在齿轮啮合过程中,由于齿与齿之间的相互作用,使输入轴的转速降低,扭矩增大。
2. 齿轮减速器的拆装、调试和维修(1)拆装1) 拆卸前,先检查减速器是否有异常响声、漏油等现象,如有异常,应立即停止拆卸。
2) 使用专用工具拆卸齿轮、轴、轴承等零部件,注意保持零部件的清洁和完好。
3) 拆卸过程中,注意观察各零部件的装配关系,以便在装配时正确组装。
4) 拆卸完毕后,将零部件进行分类存放,以便装配时查找。
(2)调试1) 装配齿轮减速器时,应按照拆卸时的顺序进行,确保各零部件的装配关系正确。
2) 装配过程中,注意检查齿轮、轴、轴承等零部件的间隙和啮合情况,确保其符合设计要求。
3) 装配完成后,进行试运转,观察减速器的工作状态,如有异常,应立即停止试运转,检查原因并进行调整。
(3)维修1) 齿轮减速器在运行过程中,如出现噪音、振动、过热等现象,应立即停止运行,进行检查。
2) 检查齿轮、轴、轴承等零部件的磨损情况,必要时进行更换。
3) 检查润滑油的质量,如发现油质变差,应及时更换。
4) 检查减速器的密封性能,如有泄漏,应进行修复。
三、实训体会通过本次实训,我对齿轮减速器有了更深入的了解,掌握了其拆装、调试和维修方法。
以下是我的一些体会:1. 严谨的操作态度是保证减速器正常运行的关键。
在拆装过程中,要严格按照操作规程进行,确保各零部件的装配关系正确。
2. 良好的观察力有助于发现减速器存在的问题。
涡轮减速器箱体加工工艺及夹具设计涡轮减速器是一种广泛应用于机械传动系统中的关键零部件,它通过几个齿轮的转动来实现输入轴和输出轴的转速的比例变换。
其箱体是涡轮减速器的主要组成部分之一,通过对箱体进行加工工艺的合理设计和夹具的设定,可以保证涡轮减速器箱体的加工质量和生产效率。
下面将对涡轮减速器箱体的加工工艺和夹具设计进行详细介绍。
在箱体加工过程中,需要设计合理的夹具来保证箱体的加工精度和稳定性。
夹具设计需要遵循以下原则:夹紧力要均匀,夹具刚度要足够,易于操作和调整,可以保证加工的精度和效率。
在设计夹具时,可以考虑采用多夹点夹具和活动式夹具。
多夹点夹具可以均匀分布夹紧力,减小加工过程中的变形和误差。
活动式夹具可以适应不同型号和规格的箱体加工,提高生产效率和灵活性。
另外,在夹具设计中还需要考虑加工余量和合理的夹紧方式。
加工余量是为了保证加工后的箱体尺寸和形状满足设计要求。
夹紧方式可以采用机械夹紧、液压夹紧或气动夹紧等方式,根据具体的加工要求选择合适的夹紧方式。
在进行实际加工操作时,还需要注意刀具的选择和切削参数的设定。
刀具的选择要考虑切削材料的硬度和加工表面的质量要求。
切削参数的设定要根据具体的加工要求和切削材料的特性来确定。
简述二级直齿圆柱齿轮减速器的装配工艺及相关检测方法二级直齿圆柱齿轮减速器是一种常用的齿轮传动装置,广泛应用于工业生产领域。
其装配工艺和相关检测方法对于确保减速器的性能和可靠性具有重要意义。
一、二级直齿圆柱齿轮减速器的装配工艺:1.准备工作:包括减速器的基础件清洗和查验、零部件的清洗和配套、检查加工尺寸是否合格等。
2.主轴组装:将主轴与轴承一起装入主轴箱体,并进行润滑。
3.齿轮组装:将齿轮轮毂装在主轴上,并严格按照图纸要求的齿轮间隙进行调整。
4.正平衡测试:对齿轮进行动平衡测试,确保齿轮在运转时没有振动。
5.外齿轮舌组装:将外齿轮舌按照角度和齿数要求装入主轴的齿槽中,并进行润滑。
6.内齿轮舌组装:将内齿轮舌按照角度和齿数要求装在动力输出轴上,并与外齿轮舌啮合。
7.机体组装:将主轴箱体和动力输出轴箱体进行装配,并调整各部件间的配合间隙。
8.润滑系统组装:包括安装油泵、油箱、油管等,并进行润滑油的灌装。
9.传动联轴器组装:将传动联轴器装在动力输入轴和动力输出轴上。
10.整体装配:将各组件进行整体装配,并进行配合间隙调整。
11.检查与试验:对减速器进行参数检查和运转试验,确保减速器的性能和可靠性。
二、二级直齿圆柱齿轮减速器的相关检测方法:1.外观检查:包括检查减速器外观是否完好、零件表面是否有划痕或损坏等。
2.尺寸检测:使用量具和三坐标测量仪等工具,对减速器各零部件的尺寸进行检测,以确保其准确度符合要求。
3.合格验收试验:对已装配好的减速器进行试验,包括空载试验和满载试验,检测其运行和传动性能是否符合设计要求。
4.润滑检测:检测减速器中的润滑油是否达到规定的清洁度和黏度等要求。
5.振动测试:使用振动检测仪器对减速器进行振动测试,以检测是否存在异常振动现象。
6.噪声测试:使用噪声测试仪器对减速器进行噪声测试,以检测减速器的噪声水平是否符合要求。
7.故障分析:对减速器进行故障分析和故障模式识别,以找出存在的问题并提出解决措施。
摘要减速器是一种由封闭在刚性克体内的齿轮传动蜗杆传动或齿轮蜗杆传动所组成的独立部件,常用在动力机与工作机之间作为减速的传动装置.它是一种相对精密的机械,使用它的目的是降低转速,增加转矩.减速器在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用,而且由于结构紧凑效率高、传递运动准确可靠、使用维护简单并可成批生产在现代机械中应用极为广泛.而箱体作为减速器的载体,研究箱体的加工工艺就显得尤为重要了.一般来说,箱体的结构比较复杂,箱体外面都有许多平面和孔,内部呈腔形,壁薄且不均匀,刚度较低,加工精度要求较高,特别是主轴承孔和基准平面的精度.通过对涡轮减速器箱体零件图的分析及结构形式的了解,从而对减速器进行工艺分析、工艺说明及加工过程的技术要求和精度分析,然后对一个铣削工序和一个钻削工序进行夹具设计.关键词:减速器,工艺分析,夹具设计,减速器箱体AbstractSpeed reducer is enclosed by a rigid body in the gear transmission, worm drive or gear worm transmission of independent components, commonly used in power and work machine as the slowdown between transmission device it is a relatively sophisticated machinery, the use of its purpose is to reduce speed and increase torque reducer prime mover and work in machine or holding the line between institutions and the transfer speed matching up the role of torque, and because the compact structure efficiency high transfer movement accurate and reliable use simple maintenance and batch production in the modern machinery are widely as the carrier of speed reducer and cabinet, the processing technology of the cabinet is particularly important in general, the structure of the case is complex, outside the there are many plane and hole, in internal cavity shape, the wall is thin and uneven, stiffness is low, processing higher accuracy. Especially the main bearing hole and benchmark the precision of the plane through the turbine speed reducer drawing analysis and understanding of the structure form, and on the analysis of the technology process description on gear reducer and machining process of technical requirements and accuracy analysis, and then on to a milling process and a drilling process for fixture design.Key words: Gear reducer , Processing technology , Tongs,Gearcase目录摘要 (I)Abstract (II)1 绪论 (1)2 零件工艺的分析 (1)2.1 确定毛坯的制造形式 (1)2.2 箱体零件的结构工艺性 (1)2.3主要平面 (2)3 拟定箱体加工的工艺路线 (2)3.1加工方法的选择 (2)3.2加工阶段的划分 (3)3.3工序的集中与分散 (3)3.4加工顺序的安排 (4)3.5具体工序尺寸和加工余量的确定 (6)3.6机床与相应切削用量的确定 (6)4 基准的选择 (9)4.1定位基准的选择 (9)4.1.1粗基准的选择 (9)4.1.2精基准的选择 (9)5 夹具的设计 (10)5.1设计铣蜗杆端盖的小端面夹具 (10)5.1.1问题的指出 (10)5.1.2夹具设计 (10)5.2钻床夹具设计 (12)5.2.1 定位方案 (12)5.2.2选择加紧机构 (12)5.2.3选择导向装置 (13)6 结论与展望 (14)参考文献 (15)1 绪论箱体零件是机器或部件的基础零件,它把有关零件联结成一个整体,使这些零件保持正确的相对位置,彼此能协调地工作。
目录前言1 毕业设计的目的 (1)2 毕业设计的基本任务与要求 (1)2、1、设计任务 (1)2、2、设计基本要求 (1)3 设计说明书的编写 (1)第一章减速箱体工艺设计与工装设计1 减速箱体工艺设计与工装设计的基本任务 (2)2 减速箱体工艺设计与工装设计的设计要求 (2)3 减速箱体工艺设计与工装设计的方法和步骤 (2)3、1 生产纲领的计算与生产类型的确定 (2)3、2 零件图审查 (2)3、2、1 了解零件图的功用及技术要求 (2)3、2、2 分析零件的结构工艺性 (2)3、3 毛坯的选择 (2)3、3.1毛坯的种类 (2)3、3.2铸件制造方法的选择 (2)3、3.3铸件的尺寸公差与加工余量 (3)3、3.3.1铸件的尺寸公差 (3)3、3.3.2铸件的加工余量 (3)3、3.3.3铸件最小孔径 (3)3、3、4 毛坯—零件合图 (3)3、4 定位基准的选择 (3)3、4、1 夹具设计研究原始资料 (3)3、4、2 拟定夹具的结构方案 (4)3、4、2、1确定夹具的类型 (4)3、4、2、2确定工件的定位方式及定位元件的结构 (4)3、4、2、3确定工件的夹紧方式,计算夹紧力并设计夹紧装置 (4)3、4、2、4确定刀具的导向方式或对刀装置 (4)3、4、2、5确定夹具体的结构类型 (4)3、4、3 夹具总图设计 (5)3、4、3、1 绘制总装图的注意问题 (5)3、4、3、2 绘制总装图的步骤 (5)3、4、3、3 夹具总图上尺寸及精度、位置精度与技术要求的标注 (5)3、4、3、4 夹具公差与配合的选择 (5)3、4、3、5 各类机床夹具的公差和技术要求的确定 (6)3、4、4夹具精度的校核 (7)3、4、5绘制夹具零件图样 (7)3、4、6夹具总体结构分析及夹具的使用说明 (7)3、5 拟定工艺路线 (7)3、5、1 确定各表面的加工方法 (7)3、5、2 加工顺序的安排 (7)3、5、3 确定加工余量 (8)3、5、4 计算工序尺寸及公差 (9)3、6 确定各工序切削用量 (10)3、7 机床及工艺装备的选择 (15)3、8 工时定额的计算与确定 (17)3、9 工艺规程卡的填写 (18)4、设计小结 (18)参考文献书目 (19)1设计的目的机械制造技术设计是培养机械工程类专业学生应职应岗能力的重要实践性教学环节,它要求学生能全面综合地运用所学的理论和实践知识,进行零件机械加工工艺规程和工艺装备的设计。
齿轮减速箱体的加工工艺与分析
摘要:箱体类零件是机器或者部件中的基础零件,它与轴、轴承、齿轮等零件的配合,组成了机器或者部件,因此箱体类零件的加工质量非常重要,体现在孔的尺寸精度、孔与孔的间距和同轴度。
本文通过对齿轮减速箱体的工艺分析,正确处理加工中的装夹,制定合理的加工路线,从而完成了产品的加工,并达到了质量要求。
关键词:箱体;加工;装夹
引言
图1为一个齿轮减速箱体零件的加工图,是广西南宁万昌机械制造有限公司委托本人制定加工工艺。
该零件的材料为HT200,加工数量为100个,该箱体是机床排屑器上的变速装置,结构复杂,内部呈腔型,主要的加工位置为平面M 和各孔系,并且面和孔之间有相对较高的要求:1、平面M是加工中的设计基准,需要有较的高精度和表面粗糙度。
2、本箱体中的孔系主要用来安装轴承,为了保证轴的回转精度,孔的尺寸精度分别为IT7和IT9,表面粗糙度为Ra1.6。
同时两边的轴心线与A-B基准的平行度公差为0.02mm。
1.工艺分析
齿轮减速箱体由于内腔和外形结构复杂,因此毛坯选择铸造成型。
在铸造时由于存在内应力,需要采用人工时效消除毛坯里面残留的内应力,防止产生加工变形。
然后在加工中心上进行粗、精加工平面和孔系,钻好孔和攻好螺纹孔。
接下来在钳工台上去除毛刺。
然后在清洗机上清洗。
最后送检。
加工中心上是工序最复杂的时候,是决定箱体能否达到合格尺寸的关键一步,因此我们把加工步骤具体分为装夹、粗加工、精加工阶段,合理完成箱体的实际加工。
2.加工步骤
2.1装夹
采用螺钉和压板装夹工件,工件的M平面先加工完毕,以它为定位面,首先轻压工件,用划针根据F面找正工件,使F面与机床导轨运动方向平行,然后用螺钉和压板把工件压紧在工作台上。
工件装夹后,以?90圆台的外圆,找正主轴位置,确定工件原点的偏移值量,同时完成原点偏移量的设定。
2.2粗加工
粗加工按以下顺序进行:
2.2.1以轴孔为基准首先铣削两个凸缘的端面,选用?80mm的面铣刀,转速
为300r/min,进给量为60mm/min;
2.2.2钻?35的孔,留0.5mm的余量。
先加工正面,再转动工作台180度。
加工另外一面。
钻孔的转速选择为600r/min,进给量为60mm/min;
2.2.3粗镗2x45H7,留0.5mm的余量。
转动工作台180度,粗镗另外一边的2x45H7。
加工时的转速为300r/min,进给量为60mm/min
2.2.4粗镗2x58H9的内孔,留0.5mm的余量。
加工时的转速为300r/min,进给量为60mm/min;
2.2.5钻2x?18的内孔,加工时的转速为600r/min。
进给量为60mm/min;
2.2.6钻?90圆台上4XM8处的螺纹内孔(共8处),转速为700r/min,进给量为60mm/min。
到此完成所有的粗加工。
2.3精加工
精加工时基准的选择非常重要,为了保证加工精度,考虑基准重合原则.本箱体的设计基准是上盖面、凸台面及一侧外壁。
根据基准重合的原则,选设计基准为精基准。
精加工顺序:
2.3.1先面后孔。
先精加工两处?90的平面,能够为孔加工提供可靠的定位基准。
同时由于箱体是浇铸类的零件,先加工面也可以去除铸件毛坯表面的凹凸不平、砂孔等缺陷,防止加工时刀具产生大的磨损或倾斜,为后续加工奠定了基础。
2.3.2先基准面,后其他面,基准先行。
该箱体在精加工时有A、B两个基准,因此先半精镗和精镗正、反两面?35H7的内孔至合格尺寸。
加工时的转速为100r/min,进给量为40mm/min。
然后半精镗和精镗正面的2x45H7内孔至合格尺寸。
加工时的转速为100r/min,进给量为40mm/min,再转动工作台180度,加工另外一面的2x45H7内孔至合格尺寸;接着半精镗和精镗2x58H9的内孔至合格尺寸。
加工时的转速为100r/min,进给量为40mm/min。
2.3.3先主后次。
箱体上用于紧固的螺孔、小孔一般属于次要表面。
因为这些次要孔往往要依据主要表面(轴孔)定位,所以这些螺孔的加工应在主要轴孔加工后进行。
否则会使主要孔的精加工产生断续切削和振动,影响主要孔的加工质量。
因此把攻两处4xM8的螺纹放在最后。
3.加工中的难点分析与处理
在铣削平面和车削孔系时容易产生振动,引起圆度误差、同轴度误差、孔和面的垂直度误差,同时表面粗糙度也较差。
在加工中我们采取一些方法解决了以上问题。
3.1回转工作台中心不准
在卧式加工中心上装夹时,由于采用的是回转工作台,一面加工完成后通过指令,让机床的回转工作台转动180度,然后再加工箱体的另外一面。
因此箱体各孔系的同轴度依赖着回转工作台。
因此在加工前我们须对工作台的X向、Y 向、Z向三个方向回转中心进行测量和调整,保证工件的加工精度。
测量和调整有三种方法:第一种为心轴、量块配合百分表测量;第二种为心轴、直角尺配合百分表测量;第三种为试镗的方法。
前面两种是机床静止时候测量的,精度不是很准确。
我们采用前两种方法结合然后进行试切,先在工件的一端进行试切,然后工作台回转180度,再进行试切。
结合两边的差值进行补偿。
这样就可以保证工件加工的精度。
3.2箱体加工时刚性较差
齿轮箱体是中空类零件,在加工时容易产生振动,我们在夹紧的时候增加定位地方的支撑点,在箱体内部增加支撑杆,增加箱体两侧的刚性。
合理选择正确的铸铁刀片减少零件的变形。
最终保证工件加工的精度。
4.结束语
通过实践证明,我们通过此种加工方案,合理地选用刀具和切削用量,不但成功完成了齿轮箱体的加工,而且能够达到图纸的要求。
该方案大大缩短了工艺流程、减少了劳动强度、保证了加工精度、提高了生产效率。
值得在箱体类零件加工中推广。
参考文献:
[1]韩鸿鸾.《数控铣工/加工中心操作工全技师培训教程》,化学工业出版社,2009.8.
[2]蒋克勤.变速箱体加工方案,中国科技信息,2014,(21).。
