关于机械齿轮加工工艺的分析摘要：机械齿轮加工是现代机械加工生产的重要产品，在现代工业生产中应用十分广泛，一定程度上关系到机械齿轮加工生产效果，确保其生产应用更加积极合理。
本文笔者针对机械齿轮加工生产进行分析研究，文章中简要阐述机械齿轮加工工艺需求，同时也总结机械加工工艺。
关键字；机械齿轮；加工；工艺齿轮装置是现代机械装置中应用的主要结构，起主要起到连接和传动的作用，在现代汽车工艺、汽车生产工艺当中，都有非常良好的应用，一定程度上关系到工业生产效果。
所以，在进行机械齿轮加工过程中，更应该注重对起加工进行综合应用管控，按照齿轮的加工需求完成对齿轮的加工管控，同时也能够最大程度上提升齿轮的加工效果。
在进行机械齿轮加工过程中，按照加工工艺流程，完成对齿轮加工的有效管控。
提升加工质量。
1.机械齿轮加工工艺需求分析机械齿轮加工过程中，应该满足相应的需求，通过对机械齿轮加工工艺的有效管控，提升机械齿轮加工的有效控制，最大程度上提升机械齿轮的加工效果。
以下是对机械齿轮加工工艺进行分析，提升机械齿轮的加工效果。
首先，机械齿轮加工过程中应该满足必要的效率性需求，齿轮不仅是很多工业产品中的必要结构，并且不同工业产品对齿轮的需求量也比较大。
以汽车产品为例，一辆汽车所需要的齿轮数量和型号非常多。
所以，现代工业生产对于机械齿轮加工的需求量非常大，也要求当前齿轮加工生产应该具有更高的效率，才能够保证齿轮生产能够满足工业机械产品的供应需求。
其次，机械齿轮加工过程中应该满足高精度需求。
齿轮的主要功能是连接和传动，齿轮加工过程中齿轮齿数、齿轮角度等都是必要的加工参数，而为了确保高精度加工，齿轮加工应该遵循高精度原则，按照工业产品的生产需求，完成齿轮的高精度生产。
1.机械齿轮加工流程总结机械齿轮加工过程中，应该注重对加工工艺需求进行有效的管控，确保加工工艺更加合理。
所以在进行齿轮加工过程中，更可以完成对加工的综合应用管控，提升加工效果。
齿轮轴加工工艺内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.齿轮轴的加工工艺（以45号钢为例）：一、毛坯下料二、粗车三、调质处理（提高齿轮轴的韧性和轴的刚度）四、精车齿坯至尺寸五、若轴上有键槽时，可先加工键槽等六、滚齿七、齿面中频淬火（小齿轮用高频淬火），淬火硬度HRC48-58（具体硬度值需要依据工况、载荷等因素而定）八、磨齿九、成品的最终检验细长轴的齿轮轴加工工艺（以45号钢为例）：一、毛坯下料二、调质处理（提高齿轮轴的韧性和轴的刚度）三、带跟刀架、用皂化液充分冷却的前提下，粗车齿轮轴四、去应力退火五、精车齿坯至尺寸（带跟刀架、用皂化液充分冷却）六、若轴上有键槽时，可先加工键槽等七、滚齿八、齿面高频淬火，淬火硬度HRC48-58（具体硬度值需要依据工况、载荷等因素而定）九、磨齿十、成品的最终检验注：细长轴搜索类零件的放置一定要垂吊放置（用铁丝系住，悬挂在挂架上），不得平放！用于中小型轧钢机传动箱体中的齿轮轴，设计上一般为软齿面，即小齿轮轴硬度为280～320HB，大齿轮轴硬度为250～290HB，模数mn=8～25，技术要求一般为调质处理。
这种零件在无感应加热淬火设备的工厂中加工时，其加工工艺路线为:锻毛坯→粗加工→调质→精加工→制齿→磨轴颈。
按这样的工艺流程生产出来的模数mn≤10的齿轮轴，使用情况基本良好，但模数mn≥12时，使用寿命短。
突出表现为轮齿不耐磨，使用半年以后，齿面已有明显磨痕，当发生较大冲击时，还会出现断齿现象。
针对这种情况，我们对原有工艺进行了分析，找出工艺路线中所存在的缺陷，并提出了新的制作工艺方法。
1原工艺路线存在的问题原加工工艺路线中的粗加工，即粗车毛坯的外圆及轴向长度。
齿轮的加工工艺过程
嘿，朋友们！今天咱们来聊聊齿轮的加工工艺过程，这可有意思啦！
你知道吗，齿轮这小家伙，别看它个头不大，作用可大着呢！要把它制造出来，那可得经过一系列精细又有趣的步骤。
选好材料后，就得给它“整形”啦。
通过锻造或者铸造，让它大致有个齿轮的样子。
这就好比给小朋友捏橡皮泥，先捏个大概的形状出来。
然后呢，就是滚齿或者插齿啦。
这就像是给齿轮“雕刻”出牙齿，让它能够准确地转动和咬合。
这可是个精细活，稍微有点偏差都不行。
再之后，还有热处理。
这就像是给齿轮“锻炼身体”，让它变得更结实、更耐用。
经过热处理的齿轮，就像是经过锻炼的运动员，更有力量啦！
然后呀，还有磨削加工。
这就像是给齿轮“化妆”，让它的表面更加光滑，转动起来更顺畅。
还有一系列的检验和测试。
这就像是给齿轮“考试”，看看它是不是合格，能不能胜任工作。
你看，制造一个小小的齿轮，居然有这么多步骤，是不是很神奇？每一个步骤都需要师傅们的精心操作和严格把关，这样才能做出高质量的齿轮。
所以呀，别小看这小小的齿轮，它背后可是凝聚了好多人的心血和智慧呢！怎么样，朋友们，现在是不是对齿轮的加工工艺过程有了更清楚的了解啦？。
范成法加工齿轮实验报告摘要齿轮是机械传动的重要组成部分，其精度和可靠性直接影响整个机器的性能。
本实验以范成法加工齿轮为研究对象，探究范成法加工齿轮的实验方法和实验结果，对齿轮的加工工艺和精度控制进行深入分析。
实验过程中，首先采用斜盘切槽法制作了车床夹具，然后通过转轴辅助加工齿轮，控制齿轮的加工深度和角度，并进行精度测量。
实验结果表明，在范成法加工齿轮时，需要注意控制刀具的质量、加工条件、夹具的稳定性和加工深度的控制等因素，以确保加工出的齿轮质量和精度达到要求。
本实验结果可以为齿轮加工精度控制提供一定的参考依据，对于机械设计和制造过程中齿轮的加工和检测具有一定的实际意义。
关键词：范成法；齿轮加工；精度控制；车床夹具；转轴辅助加工。
AbstractGear is an important component of mechanical transmission, and its accuracy and reliability directly affect the performance of the whole machine. In this experiment, the hobbing method was used to process the gear, and the experimental method and results of hobbing method for processing gear were explored, and the processing technology and accuracy control of gear were analyzed in depth.Keywords: hobbing method; gear processing; accuracy control; lathe fixture; turning axis assisted processing.一、实验目的1.了解范成法加工齿轮的原理及工艺。
齿轮成形加工工艺【齿轮成形加工工艺】一、齿轮成形加工工艺的历史其实啊，齿轮这玩意儿的历史那可是相当久远。
早在公元前，人类就已经开始使用简单的齿轮装置了。
那时候的齿轮可没有现在这么精密，但是已经能为人们的生产生活提供很大的帮助。
比如说，在古代的灌溉系统中，人们就利用了齿轮来传递动力，让水车能够顺利地转动，从而把水抽到田地里。
随着时间的推移，齿轮的应用越来越广泛，从简单的机械传动到复杂的工业设备，都离不开齿轮的身影。
在工业革命时期，齿轮的制造工艺得到了极大的提升。
新的材料和加工技术的出现，让齿轮变得更加坚固、精密和耐用。
说白了就是，齿轮的发展是伴随着人类工业文明的进步而不断前行的。
二、齿轮成形加工工艺的制作过程1. 材料选择要制造出好的齿轮，首先得选对材料。
一般来说，常用的齿轮材料有钢材、铸铁、铜合金等。
选择材料的时候，得考虑齿轮的使用环境、负载情况以及成本等因素。
比如说，如果齿轮需要承受很大的负载和冲击力，那就得选择高强度的钢材；如果对成本要求比较严格，而且负载不大，铸铁可能就是个不错的选择。
2. 毛坯制造选好了材料，接下来就得制造毛坯。
毛坯的制造方法有锻造、铸造和轧制等。
锻造出来的毛坯组织致密、强度高，但成本也相对较高；铸造的毛坯成本较低，但可能会存在一些内部缺陷；轧制的毛坯则具有较好的尺寸精度和表面质量。
打个比方，锻造就像是手工揉面，把材料揉得紧密结实；铸造就像是做蛋糕，把材料倒进模具里成型；轧制就像是压面条，把材料压成规定的形状。
3. 齿形加工毛坯做好了，就该加工齿形了。
齿形加工的方法有很多种，常见的有滚齿、插齿、剃齿、珩齿等。
滚齿就像是用一个滚刀在毛坯上“滚”出齿形，效率比较高；插齿则像是用一个插齿刀像插秧一样在毛坯上“插”出齿形，适合加工内齿轮和多联齿轮；剃齿是对已经加工出的齿形进行修整，就像给头发做个修剪，让齿形更加精确和光滑；珩齿则是进一步提高齿面的质量，让齿轮工作起来更加平稳和安静。
1

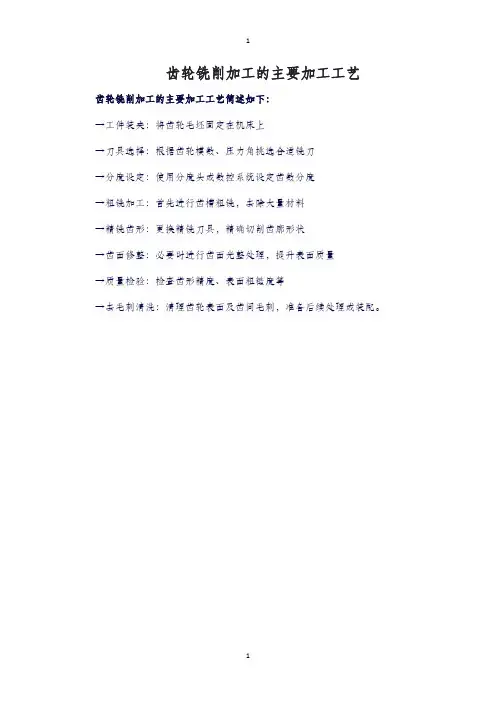

齿轮铣削加工的主要加工工艺
齿轮铣削加工的主要加工工艺简述如下：
→工件装夹：将齿轮毛坯固定在机床上
→刀具选择：根据齿轮模数、压力角挑选合适铣刀
→分度设定：使用分度头或数控系统设定齿数分度
→粗铣加工：首先进行齿槽粗铣，去除大量材料
→精铣齿形：更换精铣刀具，精确切削齿廓形状
→齿面修整：必要时进行齿面光整处理，提升表面质量
→质量检验：检查齿形精度、表面粗糙度等
→去毛刺清洗：清理齿轮表面及齿间毛刺，准备后续处理或装配。
1。
行星齿轮加工工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在现代机械制造领域中，行星齿轮作为一种重要的传动元件，广泛应用于各种工业设备和机械装置中。
谈谈齿轮加工及工艺过程对齿轮的影响齿轮广泛应用在工业、农业、国防以及人们的生活中，无论航空、设备、机械、还是家电、玩具都无不应用。
齿轮是用它的轮齿面传递运动，变换运动方向，准确的传递变换机构的位置，传递力矩，指示读数等。
它扭力大、效率高、寿命长、传动准确, 是重要的传动零件之一。
根据齿轮的用途和传递方式的不同，齿轮的种类就各不相同。
在此就用于汽车发动机的正时齿轮的圆柱齿轮加工及工艺浅谈几点认识。
（一）、齿坯加工工艺方案的选择根据本公司生产的汽车发动机正时齿轮为例，本公司生产的是替代日本进口4JA1、4JB1汽车发动机正时齿轮，由于该齿轮要求精度高，寿命长,耐磨性好，因此,其齿坯的几何精度和尺寸精度，形位公差的要求都相应的比国内齿轮加工要高出1-2个精度等级。
由于齿坯精度是保证齿形加工的决定因素, 因此,保证齿坯加工精度是齿轮加工的重要环节。
根据公司齿轮加工工艺的实践及公司齿坯加工设备的现状，参考东风公司及其它齿轮加工厂家的经验，对齿坯加工我们拟定了几种工艺方案,后来经过有关技术工艺人员的评审,决定从以下两种方案确定一种方案：第一种方案：（1）采用转搭车床加工端面与内孔。
（2）用多刀半自动车床加工外圆和另一端面。
（3）用数控车床精加工端面和内孔。
第二种方案：（1）程控车床加工毛坯外形。
（2）数控车床加工重要的几何尺寸。
（3）高精度内孔端面磨床加工重要的内孔和端面。
通过实验，几种方案分析对比如下：表1成品率效率质量控制工艺工艺方案（%）第一种方案≤96一般形位公差不稳定简单第二种方案＜99高质量稳定先进同时由于第一种方案加工出来的内孔,经后工序热处理氮化有变大的趋势,通过组织由技术、质量、生产及分厂有关主要人员的分析评审决定，采用第二种工艺方案。
经多年的生产实践证明,工艺稳定可靠,是值得推广的齿坯加工方法。
（二）剃齿参数的确定1、齿轮的硬度对剃齿的影响我们生产的齿轮材料属于50号钢，技术要求调质硬度在HB225-265范围内，在这样的硬度条件下，采用一般的齿轮滚刀滚齿，对齿轮的齿形加工质量和工效存在着一定的影响。
齿轮工艺设计实训报告齿轮工艺设计实训报告一、实训目的本实训旨在通过对齿轮工艺设计的学习和实践，提高学生对齿轮工艺设计的理论知识的掌握和实践能力的培养。
二、实训内容1. 齿轮工艺设计的基本原理和步骤2. 齿轮零件的加工工艺3. 齿轮的热处理技术4. 齿轮的装配和检验方法三、实训过程1. 齿轮工艺设计的基本原理和步骤在齿轮工艺设计中，首先需要确定齿轮的类型和规格，然后进行齿轮的参数设计，包括齿轮的齿数、模数、压力角等。
接下来，需要进行齿轮的副数计算，确定齿轮的齿轮比。
最后，进行齿轮的几何学分析，计算齿轮的几何误差等。
2. 齿轮零件的加工工艺在齿轮零件的加工工艺中，首先需要进行齿轮的材料选择，根据齿轮的工作条件和要求，选择合适的材料。
然后进行齿轮的切削加工，包括齿轮的车削、滚齿和整齐。
接下来，需要进行齿轮的设计加工，包括加工齿轮的模具和刀具，并制定合理的加工工艺。
最后，进行齿轮的清洗和表面处理，使齿轮的表面达到要求。
3. 齿轮的热处理技术在齿轮的热处理技术中，首先需要进行齿轮的淬火，将齿轮加热至临界温度，然后急冷。
接下来，需要进行齿轮的回火，使齿轮的硬度和韧性达到要求。
最后，进行齿轮的检验，包括硬度检验和金相分析等。
4. 齿轮的装配和检验方法在齿轮的装配和检验方法中，首先需要进行齿轮的对心装配，保证齿轮的轴心线与传动轴的轴心线重合。
然后进行齿轮的间隙调整，使齿轮的咬合间隙在允许范围内。
接下来，进行齿轮的磨合和试运行，检验齿轮的传动性能。
最后，进行齿轮的检验，包括齿轮的齿距和齿厚等。
四、实训效果通过本次实训，我对齿轮工艺设计的原理和步骤有了更深入的了解，并且掌握了齿轮零件的加工工艺、热处理技术以及装配和检验方法。
同时，也提高了我对实际工程问题的解决能力。
五、总结齿轮工艺设计是齿轮制造的重要环节，对提高齿轮质量、延长使用寿命具有重要意义。
通过本次实训，我深刻体会到了齿轮工艺设计的重要性和复杂性，并且对齿轮制造的整个过程有了更全面的了解。
齿轮轴的加工工艺步骤
一、前期准备
齿轮轴是一种重要的机械零件，其加工工艺需要进行严密的前期准备。
首先，需要确定齿轮轴的材质和规格。
其次，需要了解齿轮轴的设计
图纸和加工要求。
最后，需要准备好各种加工设备和工具。
二、车削加工
1.粗车
首先，在车床上将齿轮轴的原材料进行粗车，使其外形尺寸达到设计
要求。
2.细车
接下来，在车床上对齿轮轴进行细车，使其表面光滑度达到设计要求。
三、铣削加工
1.铣平端面
在铣床上对齿轮轴两端进行铣削，使其两端面平行度达到设计要求。
2.铣削键槽
在铣床上对齿轮轴进行键槽的铣削，使其与配合零件相匹配。
四、热处理
1.淬火处理
将经过精密加工的齿轮轴放入淬火炉中进行淬火处理，以提高其硬度和强度。
2.回火处理
将淬火后的齿轮轴放入回火炉中进行回火处理，以降低其脆性和提高其韧性。
五、磨削加工
1.粗磨
在磨床上对齿轮轴进行粗磨，使其表面光滑度达到设计要求。
2.细磨
在磨床上对齿轮轴进行细磨，使其表面光滑度更加精细。
六、齿轮加工
1.车削齿形
在齿轮车床上对齿轮进行车削，使其齿形符合设计要求。
2.滚削齿形
在滚齿机上对齿轮进行滚削，使其齿形更加精细。
七、组装
将已经经过各种加工的零部件按照设计要求进行组装，完成整个齿轮轴的制作过程。
八、检验和调试
最后，在专业的检测设备上对制作好的齿轮轴进行检验和调试，确保其质量符合设计要求。
齿轮机械加工工艺规程的设计齿轮机械加工工艺规程的设计是确保工件加工精度和工艺稳定性的关键。
制定规范的工艺流程和技术要求，不仅对提高加工质量有极大作用，还能够优化生产效率和降低成本。
下面我将从工艺规程的设计原则、流程、技术要求和质量控制等方面详细说明齿轮机械加工工艺规程的设计。
设计齿轮机械加工工艺规程的原则：1、合理安排工艺流程，尽量减少工序和装配。
2、严格控制生产过程中的每一环节，确保每道工序都能达到制定的技术要求。
3、把握好工艺的基本规律和特点，适当采用新工艺和新技术，提高生产效率。
4、统一标准和规范，借鉴和吸取国内外先进的技术和经验。
设计齿轮机械加工工艺规程的流程：1、齿轮加工的前期准备工作。
包括准备原材料、清洗和酸洗，以及加工前的检测与调试等；2、加工工序的分析和确定。
根据齿轮的形状、特征和要求，确定合适的加工工序和设备；3、加工操作的技术措施。
包括切削刀具的选择、刀具的试验和修磨、加工的测量和调整等细节；4、加工后的处理。
这包括热处理、表面处理和修整等。
设计齿轮机械加工工艺规程的技术要求：1、保持一定的切削速度，避免过高或过低导致加工质量的下降。
2、保证刀具的冷却液、润滑剂和切屑的清除，防止机器发生故障和生产安全事故。
3、控制加工粗糙度，避免出现加工误差，影响齿轮配合度。
4、刀具的选择要合适，使其结构合理、材料优良、工艺精湛，避免过早磨损，延长使用寿命。
质量控制：1、制定有效的工艺文件，按照规定进行生产、检验和数据采集。
2、通过多种手段，周期性地对生产和产品质量加以监测和控制。
3、对于工艺和生产过程中出现的问题和缺陷，及时汇报上级领导，并制定纠正和完善措施。
综上所述，齿轮机械加工工艺规程的设计需要综合考虑工艺的流程、技术要求和质量控制等方面的因素。
设计好的规范，不仅可以保证生产过程的稳定性和产品质量的稳定性，还可以提高企业的生产效率，降低成本。
因此，对于齿轮机械加工工艺规程的设计，我们应该全面、科学、合理地采取各项措施，确保工艺规程的质量和有效性，为企业的发展打好基础。
齿轮的加工工艺流程
《齿轮的加工工艺流程》
齿轮是机械传动中常见的零部件，它可以实现机械装置的传动和转动。
齿轮的加工工艺流程包括多个步骤，下面我们来详细介绍一下。
1. 设计和规划
首先，齿轮的加工需要进行设计和规划。
在设计齿轮时，需要确定齿轮的模数、齿轮数、压力角等参数。
根据这些参数，可以确定齿轮的结构和尺寸。
2. 材料准备
在齿轮加工之前，需要进行材料准备。
一般来说，齿轮的材料可以选择钢材或铝合金等金属材料。
选择合适的材料对于齿轮的使用寿命和传动效率都有重要影响。
3. 铣削齿轮
铣削是制造齿轮最常用的方法之一。
在铣削过程中，首先需要将齿轮的外径加工成圆形，然后使用齿轮铣刀将齿轮的齿轮加工出来。
铣削过程需要严格控制刀具的位置和转速，以确保齿轮的质量。
4. 成型齿轮
除了铣削，成型也是制造齿轮的常用方法。
成型过程中，将齿轮的毛坯放入成型机中，通过成型模具的作用，将齿轮的齿轮一次性成型出来。
成型可以提高齿轮的生产效率和一致性。
5. 热处理
在加工完成后，齿轮需要进行热处理。
热处理可以提高齿轮的硬度和耐磨性，延长齿轮的使用寿命。
常用的热处理方法包括渗碳、淬火等。
6. 表面处理
最后，齿轮的表面通常需要进行表面处理，例如镀铬、喷砂等。
表面处理可以提高齿轮的耐腐蚀性和美观性。
以上就是关于齿轮的加工工艺流程的介绍。
在实际加工中，还需要根据齿轮的具体要求和材料特性来选择合适的工艺和方法。
希望这些信息对您有所帮助。
西南科技大学机械制造与自动化专业毕业设计（论文）齿轮轴的加工工艺设计学院: 四川航天职业技术学院系部: 飞行器制造系班级: G11飞行器制造工艺套读班学生姓名:准考证号:指导教师（签名）:成绩:摘要毕业设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是由我们大学三年学习课程的综合分析而做出的设计,也是一次理论联系实际的训练,是我们用实际与理论的结合，因此,它是我们在社会上实习所做出的一份对大学三年的答卷。
这次设计的是齿轮轴，有零件图、毛坯图、装配图、夹具装配图各一张，机械加工零件工艺卡一张，设计说明书一份。
首先我们要熟悉零件，题目所给的零件是齿轮轴。
首先必须要了解齿轮轴的作用，接下来根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。
然后我们再根据定位基准先确定精基准，后确定粗基准，最后拟定主动齿轮的工艺路线图，制定该工件的夹紧方案，画出夹具装配图，夹具体零件图。
这就是我设计的基本过程。
齿轮轴是机械传动中的最主要部件，一般是电机通过带传动在大小齿轮间传递力矩以及调整好转速最后达到所需要的转速。
各齿轮间相互齿合相互传递力矩，齿轮与筒体把合，齿轮的精度决定传递的准确性，而齿轮的热处理工艺—加工工艺决定了齿轮的使用的寿命和承载的最大力矩。
齿轮传动很早以前就出现了，随着科学技术的进步，出现了一系列的齿轮传动形式，并形成了相应的齿轮啮合理论、设计、加工方法，这些工作都丰富和发展了齿轮传动理论体系。
齿轮是机械行业量大面广的基础件，广泛应用于机床，汽车，摩托车，农机，建筑机械，工程机械，航空，兵器，工具等领域，而且对加工精度，效率和柔性提出的要求越来越高。
目前在国内绝大部分仍采用普通机床加工齿轮，精度很难提高。
近几年，我国齿轮加工技术在发展的过程中取得了一定的进，但是总体还远远落后与西方发达国家，很多东西都在格里森齿轮等基础上发展过来的。
随着科学技术的发展，齿轮加工技术必定会朝着数控化、智能化、高速化、集成化、环保化的方向发展。
锥齿轮的工艺加工摘要轴是组成机械的重要零件，也是机械加工中常见的典型零件之一。
它支撑着其它转动件回转并传递扭矩，同时又通过轴承与机器的机架连接。
但在职业学校机械加工实习课中，轴类零件的加工是学生练习车削技能的最基本也最重要的项目，但学生最后完工工件的质量总是很不理想，经过分析主要是学生对轴类零件的工艺分析工艺规程制订不够合理。
轴类零件中工艺规程的制订，直接关系到工件质量、劳动生产率和经济效益。
一零件可以有几种不同的加工方法，但只有某一种较合理，在制订机械加工工艺规程中，须注意以下几点。
1.零件图工艺分析中，需理解零件结构特点、精度、材质、热处理等技术要求，且要研究产品装配图，部件装配图及验收标准。
2.渗碳件加工工艺路线一般为：下料→锻造→正火→粗加工→半精加工→渗碳→去碳加工（对不需提高硬度部分）→淬火→车螺纹、钻孔或铣槽→粗磨→低温时效→半精磨→低温时效→精磨。
3.粗基准选择：有非加工表面，应选非加工表面作为粗基准。
对所有表面都需加工的铸件轴，根据加工余量最小表面找正。
且选择平整光滑表面，让开浇口处。
选牢固可靠表面为粗基准，同时，粗基准不可重复使用。
关键词：工艺分析；基准选择；工艺路线；粗糙度AbstractThe axis is composes the machinery the important components, also is in the machine-finishing one of common typical components.It supports other rotors to rotate and to transmit the torque, simultaneously through bearing and machine rack connection.But in the vocational school machine-finishing practicum, the axis class components processing is the student practices the turning skill the most basic also most important project, but the student finally finishes the work piece quality very not to be always ideal, the process analysis mainly is the student countershaft class components craft analysis technological process making insufficiently is reasonable.In the axis class components the technological process making, relates the work piece quality, the labor productivity and the economic efficiency ponents may have several different processing methods, but only then some one kind reasonable, in the making machine-finishing technological process, must pay attention to following several.1. detail drawing craft analysis, must understand components specifications and so on unique feature, precision, material quality, heat treatment, also need to study the product assembly drawing, the part assembly drawing and the approval standard.2. cementation processing craft route is generally: The yummy treats -> forging -> fire -> rough machining -> semi-finishing -> cementation -> decarbonization processing (to does not have to enhance degree of hardness part) -> the quenching -> cutting thread, the drill hole or the milling -> rough grinding -> low temperature effectiveness -> half correct grinding -> low temperature effectiveness -> correct grinding.3. thick datum choices: Has the non-processing surface, the elected non-processing surface takes the thick datum.Casting axis all must process which to all surfaces, adjusts according to the processing remainder smallest surface.Also the choice smooth smooth surface, makes way the runner place.Chooses the reliable reliable surface is the thick datum, simultaneously, the thick datum cannot duplicate uses.Keywords: Craft analysis；datum choice；craft route；roughness目录引言 (4)第一章零件的分析 (5)1.1 零件的作用 (5)1.2 零件的工艺分析 (7)第二章确定毛坯及加工余量 (12)第三章零件的工艺安排 (15)3.1 定位基准的选择 (15)3.2 制定工艺路线 (15)3.3 工艺装备的选择 (16)3.4 加工工序设计 (16)3.5 填写机械加工工序卡 (18)第四章数控加工程序 (20)参考文献 (22)致谢 (23)引言这次工艺学课程毕业设计是我们对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练。
齿轮加工工艺过程中常见问题及对策探析一、导言在机械加工行业中，齿轮是一种常见的零部件，其作用非常重要。
然而，在齿轮加工过程中，常常会遇到一些问题，比如磨损、变形、噪音等，这些问题给产品质量和生产效率带来了很大影响。
深入探讨齿轮加工工艺中的常见问题及对策对于提高齿轮加工质量有着非常重要的意义。
二、常见问题及对策1. 齿面磨削不均匀在齿轮加工过程中，齿面磨削不均匀是一个非常常见的问题。
这会导致齿轮表面粗糙，从而影响齿轮的耐磨性和传动效率。
对于这个问题，我们可以采取以下对策：- 优化磨削工艺参数，保证磨削过程中磨料与工件之间的良好接触。
- 采用高精度磨削设备和磨料，确保齿轮齿面的均匀磨削。
2. 齿轮变形齿轮在加工过程中常常会发生变形，这会导致齿轮的几何形状变化，直接影响齿轮的工作性能。
为了解决这个问题，可以采取以下对策：- 优化齿轮的热处理工艺，控制热处理过程中的变形。
- 在加工过程中采取合适的工艺措施，如预热、冷却等，减少齿轮的变形。
3. 齿轮噪音在使用过程中，齿轮常常会出现噪音问题，这会给使用者带来不便。
为了解决齿轮的噪音问题，可以采取以下对策：- 采用合理的润滑和减振措施，减少齿轮传动过程中的噪音。
- 优化齿轮的设计和加工工艺，减少齿轮的摩擦和振动。
三、总结和回顾通过本文的探讨，我们对齿轮加工工艺中常见问题及对策有了全面的了解。
在实际生产中，我们应该认真分析齿轮加工中的问题，并采取有效的对策，以提高产品质量和生产效率。
四、个人观点和理解在齿轮加工过程中，常见问题的解决不仅需要技术经验，更需要对问题的深入理解和全面分析。
只有这样，我们才能找到最适合的解决方案，提高齿轮加工质量，满足不同应用场景的需求。
通过更深入地了解齿轮加工工艺中的常见问题及对策，我们可以更好地提高产品质量和生产效率，满足客户的需求，为行业发展做出更大的贡献。
以上就是本文对于齿轮加工工艺过程中常见问题及对策的探究，希望能够对您有所帮助。
齿轮的加工工艺流程齿轮是一种重要的机械传动元件，广泛应用于各种机械装置中。
齿轮的加工工艺流程主要包括材料准备、车削加工、齿面修磨、热处理和精加工等环节。
下面我将详细介绍齿轮的加工工艺流程。
首先是材料准备。
齿轮的制作材料通常为钢材，常用的有20CrMnTi、20Cr、40Cr等。
首先需要对选用的钢材进行锻造或者热轧工艺处理，以提高其力学性能和均匀性，并保证其化学成分达到要求。
第二步是车削加工。
车削是齿轮加工的主要工艺。
在车床上进行车削时，首先需要根据齿轮的设计参数确定齿轮的齿数、模数、压力角等，并根据齿轮的用途和精度等级选择合适的车削刀具和车削工艺参数。
在车削过程中，首先需要进行车削前的准备工作，如对工件进行中心定位和夹紧等。
然后进行车削过程中的粗车和精车工序，通过车削机床的转动和进给运动，将工件上的毛坯切除，使其逐渐接近最终的齿轮形状。
第三步是齿面修磨。
由于车削过程中难以达到较高的齿形精度和表面粗糙度要求，因此需要经过齿面修磨工艺。
齿面修磨可以采用磨削、滚削、刮削等不同的方法，其中磨削是最常用的方法。
通过使用砂轮或其他磨削工具对齿面进行修磨，可以提高齿轮的齿形精度和表面质量。
第四步是热处理。
热处理是保证齿轮具有足够的硬度和强度的重要过程。
常见的热处理方法包括淬火、正火、调质等。
通过控制加热温度、保温时间和冷却速率等参数，可以改变钢材的组织结构，提高齿轮的硬度和强度。
最后一步是精加工。
精加工是为了进一步提高齿轮的加工精度和表面质量。
常见的精加工方法有磨削、磨齿、拉削等。
通过使用精加工工具对齿面进行加工，可以提高齿轮的齿形精度、表面质量和噪声特性。
总之，齿轮的加工工艺流程包括材料准备、车削加工、齿面修磨、热处理和精加工等环节。
这些环节相互配合，通过不同的加工工艺和方法，可以制造出具有高精度和高可靠性的齿轮产品。
齿轮加工工艺的合理控制和优化，对于提高齿轮性能和使用寿命具有重要的意义。
齿轮的生产过程一.齿轮的主要加工面1、齿轮的主要加工表面有齿面与齿轮基准表面,后者包括带孔齿轮的基准孔、切齿加工时的安装端面,以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。
2.齿轮的材料与毛坯常用的齿轮材料有15钢、45钢等碳素结构钢;速度高、受力大、精度高的齿轮常用合金结构钢,如20Cr,40Cr,38CrMoAl,20CrMnTiA等。
齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素,常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。
二、直齿圆柱齿轮的主要技术要求,1.齿轮精度与齿侧间隙GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。
其中,1～2级为超精密等级;3—5级为高精度等级;6～8级为中等精度等级;9～12级为低精度等级。
用切齿工艺方法加工、机械中普遍应用的等级为7级。
按照齿轮各项误差的特性及它们对传动性能的主要影响,齿轮的各项公差与极限偏差分为三个公差组(表13—4)。
根据齿轮使用要求不同,各公差组可以选用不同的精度等级。
齿轮副的侧隙就是指齿轮副啮合时,两非工作齿面沿法线方向的距离(即法向侧隙),侧隙用以保证齿轮副的正常工作。
加工齿轮时,用齿厚的极限偏差来控制与保证齿轮副侧隙的大小。
2.齿轮基准表面的精度齿轮基准表面的尺寸误差与形状位置误差直接影响齿轮与齿轮副的精度。
因此GBl0095附录中对齿坯公差作了相应规定。
对于精度等级为6～8级的齿轮,带孔齿轮基准孔的尺寸公差与形状公差为IT6-IT7,用作测量基准的齿顶圆直径公差为IT8;基准面的径向与端面圆跳动公差,在11-22μm之间(分度圆直径不大于400mm的中小齿轮)。
3.表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度,对齿轮的寿命、传动中的噪声有一定的影响。
6～8级精度的齿轮,齿面表面粗糙度Ra值一般为0.8—3.2μm,基准孔为0.8—1.6 μm,基准轴颈为0.4—1.6μm,基准端面为1.6～3.2μm,齿顶圆柱面为3.2μm。
三、直齿圆柱齿轮机械加工的主要工艺问题1.定位基准齿轮加工定位基准的选择应符合基准重合的原则,尽可能与装配基准、测量基准一致,同时在齿轮加工的整个过程中(如滚、剃、珩齿等)应选用同一定位基准,以保持基准统一。
带孔齿轮或装配式齿轮的齿圈,常使用专用心轴,以齿坯内孔与端面作定位基准。
这种方法定位精度高,生产率也高,适用于成批生产。
单件小批生产时,则常用外圆与端面作定位基准,以省去心轴,但要求外圆对孔的径向圆跳动要小,这种方法生产率较低。
2.齿坯加工齿坯加工主要包括带孔齿轮的孔与端面(1)齿坯孔加工的主要方案如下:1)钻孔一扩孔一铰孔一插键槽2)钻孔一扩孔一拉键槽一磨孔3)车孔或镗孔一拉或插键槽—磨孔(2)齿坯外圆与端面主要采用车削。
大批、大量生产时,常采用高生产率机床加工齿坯,如多轴或多工位、多刀半自动机床;单件、小批生产时,一般采用通用车床,但必须注意内孔与基准端面的精加工应在一次安装内完成,并在基准端面作标记。
3.齿面切削方法的选择齿面切削方法的选择主要取决于齿轮的精度等级、生产批量、生产条件与热处理要求。
7～8级精度不淬硬的齿轮可用滚齿或插齿达到要求;6～7级精度不淬硬的齿轮可用滚齿一剃齿达到要求;6—7级精度淬硬的齿轮在生产批量较小时可采用滚齿一(或插齿)一齿面热处理—磨齿的加工方案,生产批量大时可采用滚齿一剃齿一齿面热处理一珩齿的加工方案。
4.圆柱齿轮的加工工艺过程(1)只需调质热处理的齿轮毛坯制造一毛坯热处理(正火)一齿坯粗加工一调质一齿坯精加工一齿面粗加工一齿面精加工。
(2)齿面须经表面淬火的中碳结构钢、合金结构钢齿轮毛坯制造一正火一齿坯粗加工一调质一齿坯半精加工一齿面粗加工(半精加工)一齿面表面淬火一齿坯精加工一齿面精加工。
(3)齿面须经渗碳或渗氮的齿轮毛坯制造一正火一齿坯粗加工一正火或调质一齿坯半精加工一齿面粗加工一齿面半精加工一渗碳淬火或渗氮一齿坯精加工一齿面精加工。
以飞机等高转速高功率的汽轮机内的齿轮制造为例;1、零件分析:该齿轮为模数m=3.5mm,齿数z=63,齿形角α=20º的标准直齿圆柱齿轮。
由于就是飞机汽轮机中的齿轮,所以其加工精度要求高;由于汽轮机中的齿轮要求齿面要硬,齿心要韧,所以选择锻造毛坯;采用40Cr(1)主要技术要求1)精度等级设第I公差组为6级精度,检测项目齿距累积误差ΔFp;第Ⅱ公差组为5级精度,检测项目齿形误差Δff与基节偏差Δfpb,;第Ⅲ公差组为5级精度,检测项目齿向误差ΔFβ;用测公法线长度的方法测齿厚偏差Wk;齿厚上偏差代号M,齿厚下偏差代号P; (精度等级表示中,齿厚极限偏差用以控制侧隙,本例用代号MP表示)。
2)齿坯基准面精度基准内孔为精度IT6;两端面对内孔轴线的端面圆跳动业有要求;3)表面粗糙度Ra值基准孔为0.8μm,两端面为1.6μm,齿面为0.8μm,齿顶圆柱面为3.2μm。
(2)毛坯选择采用锻造毛坯以改善材料的力学性能。
小批生产时采用自由锻,大批大量生产时采用模锻。
(3)主要表面加工方法的选择该齿轮精度等级较高,各主要表面精加工的方法如下;基准孔:磨削端面:磨削齿面:滚齿一表面淬火—磨齿加工飞机汽轮机圆柱齿轮的一般过程:工艺流程卡产品型号零部件图号文件编号产品名称齿轮零部件名称共页第页序号工序内容设备数量量具工时定额备注1下料锯床12粗车端面、内孔及倒角立车 13毛坯检验无损探伤仪4粗车止口、外圆倒角及端面车床 15热处理(调质)箱式炉6精车内孔与端面车床 17钻孔立钻8磨大端面平面磨床9扩孔钻床10拉键槽拉床11中间检验卡尺与角度尺12打厂标钳工台13粗滚齿滚齿机14精滚齿滚齿机15齿端加工铣床16清洗清洗机17中间检验18热处理 (表面淬火) 箱式炉19精磨内孔内圆磨床20清洗清洗机21中间检验22配对检验机23磨研齿磨齿机24清洗清洗机25配对检验机26写配对号27清洗清洗机28最终检验设计校对审核批准齿轮加工工艺过程大致要经过如下几个阶段:毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。
加工的第一阶段就是齿坯最初进入机械加工的阶段。
由于齿轮的传动精度主要决定于齿形精度与齿距分布均匀性,而这与切齿时采用的定位基准(孔与端面)的精度有着直接的关系,所以,这个阶段主要就是为下一阶段加工齿形准备精基准,使齿的内孔与端面的精度基本达到规定的技术要求。
在这个阶段中除了加工出基准外,对于齿形以外的次要表面的加工,也应尽量在这一阶段的后期加以完成。
第二阶段就是齿形的加工。
对于不需要淬火的齿轮,一般来说这个阶段也就就是齿轮的最后加工阶段,经过这个阶段就应当加工出完全符合图样要求的齿轮来。
对于需要淬硬的齿轮,必须在这个阶段中加工出能满足齿形的最后精加工所要求的齿形精度,所以这个阶段的加工就是保证齿轮加工精度的关键阶段。
应予以特别注意。
齿端加工:a)倒圆b)倒尖c)倒棱图1 齿端加工齿轮的齿端加工方式有:倒圆、倒尖、倒棱与去毛刺四种方式。
经倒圆、倒尖、倒棱后的齿轮(图1)。
沿轴向移动时容易进入啮合。
齿端倒圆应用最多,图2就是表示用指状铣刀倒圆的原理图。
倒圆时,齿轮慢速旋转,指状铣刀在高速度旋转的同时沿齿轮轴向作往复直线运动。
齿轮每转过一齿,铣刀往复运动一次,两者在相对运动中即完成齿端倒圆。
同时由齿轮的旋转实现连续分齿,生产率较高。
齿端加工应安排在齿形淬火之前进行。
图2 齿端倒圆加工的第三阶段就是热处理阶段。
在这个阶段中主要对齿面的淬火处理,使齿面达到规定的硬度要求。
加工的最后阶段就是齿形的精加工阶段。
这个阶段的目的,在于修正齿轮经过淬火后所引起的齿形变形,进一步提高齿形精度与降低表面粗糙度,使之达到最终的精度要求。
在这个阶段中首先应对定位基准面(孔与端面)进行修整,因淬火以后齿轮的内孔与端面均会产生变形,如果在淬火后直接采用这样的孔与端面作为基准进行齿形精加工,就是很难达到齿轮精度的要求的。
以修整过的基准面定位进行齿形精加工,可以使定位准确可靠,余量分布也比较均匀,以便达到精加工的目的。
齿端加工必须安排在齿轮淬火之前,通常多在滚(插)齿之后。
齿轮淬火后基准孔产生变形,为保证齿形精加工质量,对基准孔必须给予修正。
圆柱孔齿轮的修正,可采用推孔或磨孔,推孔生产率高,常用于未淬硬齿轮;磨孔精度高,但生产率低,对于整体淬火后内孔变形大硬度高的齿轮,或内孔较大、厚度较薄的齿轮,则以磨孔为宜磨孔时一般以齿轮分度圆定心,这样可使磨孔后的齿圈径向跳动较小,对以后磨齿或珩齿有利。
为提高生产率,有的工厂以金刚镗代替磨孔也取得了较好的效果。
9、7 典型齿轮加工工艺分析9、7、1 圆柱齿轮加工工艺程的内容与要求圆柱齿轮的加工工艺程一般应包括以下内容:齿轮毛坯加工、齿面加工、热处理工艺及齿面的的精加工。
在编制工艺过程中,常因齿轮结构、精度等级、生产批量与生产环境的不同,而采取各种不同的工艺方案。
如图 9-12为一直齿圆柱齿轮的简图, 表9-6 列出了该齿轮机械加工工艺过程。
从中可以瞧出,编制齿轮加工工艺过程大致可以划分如下几个阶段:1)齿轮毛坯的形成:锻件、棒料或铸件;2)粗加工:切除较多的余量;3)半精加工:车、滚、插齿;4)热处理:调质、渗碳淬火、齿面高频感应加热淬火等5)精加工:精修基准、精加工齿形9、7、2齿轮加工工艺过程分析1、基准的选择对于齿轮加工基准的选择常因齿轮的结构形状不同而有所差异。
带轴齿轮主要采用顶点孔定位;对于空心轴,则在中心内孔钻出后,用两端孔口的斜面定位;孔径大时则采用锥堵。
顶点定位的精度高,且能作到基准重合与统一。
对带孔齿轮在齿面加工时常采用以下两种定位、夹紧方式。
(1)以内孔与端面定位这种定位方式就是以工件内孔定位,确定定位位置,再以端面作为轴向定位基准,并对着端面夹紧。
这样可使定位基准、设计基准、装配基准与测量基准重合,定位精度高,适合于批量生产。
但对于夹具的制造精度要求较高。
(2)以外圆与端面定位当工件与加剧心轴的配合间隙较大时,采用千分表校正外圆以确定中心的位置,并以端面进行轴向定位,从另一端面夹紧。
这种定位方式因每个工件都要校正,故生产率低;同时对齿坯的内、外圆同轴要求高,而对夹具精度要求不高,故适用于单件、小批生产。
综上所述,为了减少定位误差,提高齿轮加工精度,在加工时应满足以下要求:1)应选择基准重合、统一的定位方式;2)内孔定位时,配合间隙应近可能减少;3)定位端面与定位孔或外圆应在一次装夹中加工出来,以保证垂直度要求。
2、齿轮毛坯的加工齿面加工前的齿轮毛坯加工,在整个齿轮加工过程中占有很重要的地位。
因为齿面加工与检测所用的基准必须在此阶段加工出来,同时齿坯加工所占工时的比例较大,无论从提高生产率,还就是从保证齿轮的加工质量,都必须重视齿轮毛坯的加工。
