下载文档原格式

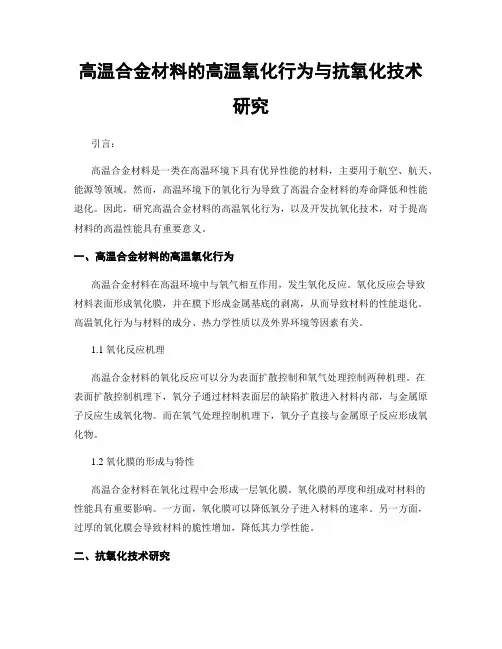

高温合金材料的高温氧化行为与抗氧化技术研究引言：高温合金材料是一类在高温环境下具有优异性能的材料，主要用于航空、航天、能源等领域。
然而，高温环境下的氧化行为导致了高温合金材料的寿命降低和性能退化。
因此，研究高温合金材料的高温氧化行为，以及开发抗氧化技术，对于提高材料的高温性能具有重要意义。
一、高温合金材料的高温氧化行为高温合金材料在高温环境中与氧气相互作用，发生氧化反应。
氧化反应会导致材料表面形成氧化膜，并在膜下形成金属基底的剥离，从而导致材料的性能退化。
高温氧化行为与材料的成分、热力学性质以及外界环境等因素有关。
1.1 氧化反应机理高温合金材料的氧化反应可以分为表面扩散控制和氧气处理控制两种机理。
在表面扩散控制机理下，氧分子通过材料表面层的缺陷扩散进入材料内部，与金属原子反应生成氧化物。
而在氧气处理控制机理下，氧分子直接与金属原子反应形成氧化物。
1.2 氧化膜的形成与特性高温合金材料在氧化过程中会形成一层氧化膜。
氧化膜的厚度和组成对材料的性能具有重要影响。
一方面，氧化膜可以降低氧分子进入材料的速率。
另一方面，过厚的氧化膜会导致材料的脆性增加，降低其力学性能。
二、抗氧化技术研究为了提高高温合金材料的抗氧化性能，人们开展了大量的研究工作，并提出了不同的抗氧化技术。
2.1 添加合金元素通过添加抗氧化元素，可以改善高温合金材料的氧化行为。
比如，添加镍和铬等元素可以提高材料的氧化抵抗性能。
这些元素与氧分子反应形成稳定的氧化物，形成一层保护性的氧化膜，阻止氧分子进一步渗透。
2.2 表面涂覆表面涂覆是一种常用的抗氧化技术。
通过在材料表面形成一层陶瓷涂层，可以有效隔绝氧分子的进入，减少材料的氧化反应。
常用的涂层材料包括氧化铝、硅酸盐等。
2.3 金属间化合物增强金属间化合物具有优异的抗氧化性能。
通过在高温合金材料中添加金属间化合物，可以改善材料的氧化抵抗性能。
这些金属间化合物与氧分子反应后形成高熔点的氧化物，保护金属基底免受氧化。
收稿日期：2020-11-24基金项目：航空动力基础研究项目资助作者简介：李艳明（1990），男，硕士，工程师，从事航空发动机三防技术工作；E-mail ：****************。

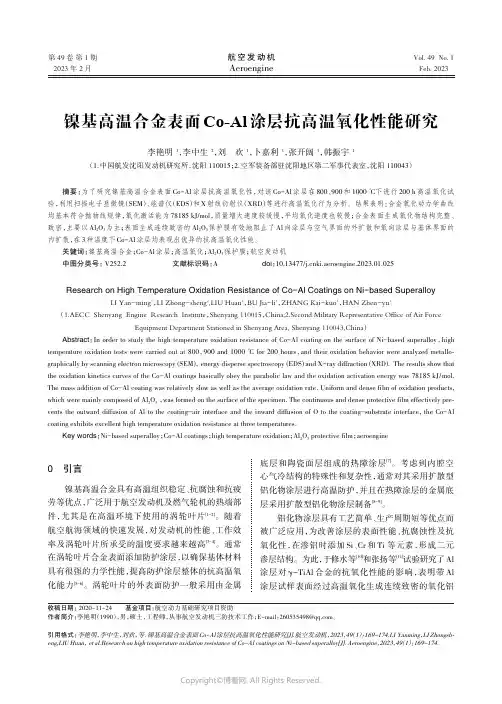

引用格式：李艳明，李中生，刘欢，等.镍基高温合金表面Co-Al 涂层抗高温氧化性能研究[J].航空发动机，2023，49（1）：169-174.LI Yanming ，LI Zhongsh⁃eng,LIU Huan ，et al.Research on high temperature oxidation resistance of Co-Al coatings on Ni-based superalloy[J].Aeroengine ，2023，49（1）：169-174.镍基高温合金表面Co-Al 涂层抗高温氧化性能研究李艳明1，李中生2，刘欢1，卜嘉利1，张开阔1，韩振宇1（1.中国航发沈阳发动机研究所，沈阳110015；2.空军装备部驻沈阳地区第二军事代表室，沈阳110043）摘要：为了研究镍基高温合金表面Co-Al 涂层抗高温氧化性，对该Co-Al 涂层在800、900和1000℃下进行200h 高温氧化试验，利用扫描电子显微镜（SEM ）、能谱仪（EDS ）和X 射线衍射仪（XRD ）等进行高温氧化行为分析。
结果表明：合金氧化动力学曲线均基本符合抛物线规律，氧化激活能为78185kJ/mol ，质量增大速度较缓慢，平均氧化速度也较慢；合金表面生成氧化物结构完整、致密，主要以Al 2O 3为主；表面生成连续致密的Al 2O 3保护膜有效地阻止了Al 向涂层与空气界面的外扩散和氧向涂层与基体界面的内扩散，在3种温度下Co-Al 涂层均表现出优异的抗高温氧化性能。
关键词：镍基高温合金；Co-Al 涂层；高温氧化；Al 2O 3保护膜；航空发动机中图分类号：V252.2文献标识码：Adoi ：10.13477/ki.aeroengine.2023.01.025Research on High Temperature Oxidation Resistance of Co-Al Coatings on Ni-based SuperalloyLI Yan-ming 1，LI Zhong-sheng 2,LIU Huan 1，BU Jia-li 1，ZHANG Kai-kuo 1，HAN Zhen-yu 1（1.AECC Shenyang Engine Research Institute ，Shenyang 110015，China;2.Second Military Representative Office of Air ForceEquipment Department Stationed in Shenyang Area,Shenyang 110043,China ）Abstract ：In order to study the high temperature oxidation resistance of Co-Al coating on the surface of Ni-based superalloy ，high temperature oxidation tests were carried out at 800，900and 1000℃for 200hours ，and their oxidation behavior were analyzed metallo⁃graphically by scanning electron microscopy (SEM)，energy disperse spectroscopy (EDS)and X-ray diffraction (XRD).The results show that the oxidation kinetics curves of the Co-Al coatings basically obey the parabolic law and the oxidation activation energy was 78185kJ/mol.The mass addition of Co-Al coating was relatively slow as well as the average oxidation rate.Uniform and dense film of oxidation products,which were mainly composed of Al 2O 3，was formed on the surface of the specimen.The continuous and dense protective film effectively pre⁃vents the outward diffusion of Al to the coating-air interface and the inward diffusion of O to the coating-substrate interface,the Co-Al coating exhibits excellent high temperature oxidation resistance at three temperatures.Key words ：Ni-based superalloy ；Co-Al coatings ；high temperature oxidation ；Al 2O 3protective film ；aeroengine第49卷第1期2023年2月Vol.49No.1Feb.2023航空发动机Aeroengine0引言镍基高温合金具有高温组织稳定、抗腐蚀和抗疲劳等优点，广泛用于航空发动机及燃气轮机的热端部件，尤其是在高温环境下使用的涡轮叶片[1-2]。

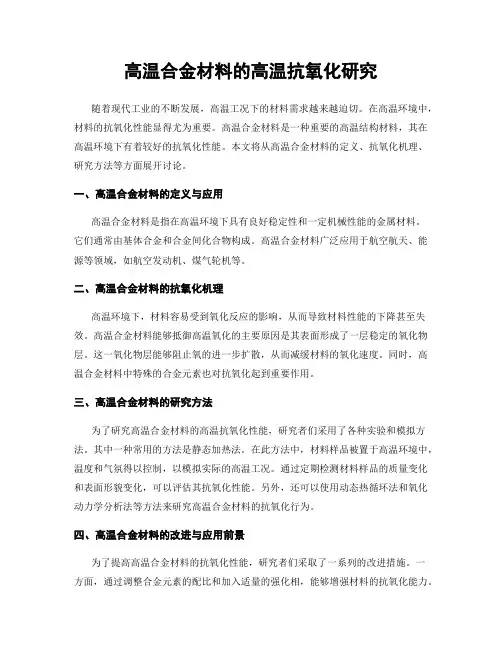

高温合金材料的高温抗氧化研究随着现代工业的不断发展，高温工况下的材料需求越来越迫切。
在高温环境中，材料的抗氧化性能显得尤为重要。
高温合金材料是一种重要的高温结构材料，其在高温环境下有着较好的抗氧化性能。
本文将从高温合金材料的定义、抗氧化机理、研究方法等方面展开讨论。
一、高温合金材料的定义与应用高温合金材料是指在高温环境下具有良好稳定性和一定机械性能的金属材料。
它们通常由基体合金和合金间化合物构成。
高温合金材料广泛应用于航空航天、能源等领域，如航空发动机、煤气轮机等。
二、高温合金材料的抗氧化机理高温环境下，材料容易受到氧化反应的影响，从而导致材料性能的下降甚至失效。
高温合金材料能够抵御高温氧化的主要原因是其表面形成了一层稳定的氧化物层。
这一氧化物层能够阻止氧的进一步扩散，从而减缓材料的氧化速度。
同时，高温合金材料中特殊的合金元素也对抗氧化起到重要作用。
三、高温合金材料的研究方法为了研究高温合金材料的高温抗氧化性能，研究者们采用了各种实验和模拟方法。
其中一种常用的方法是静态加热法。
在此方法中，材料样品被置于高温环境中，温度和气氛得以控制，以模拟实际的高温工况。
通过定期检测材料样品的质量变化和表面形貌变化，可以评估其抗氧化性能。
另外，还可以使用动态热循环法和氧化动力学分析法等方法来研究高温合金材料的抗氧化行为。
四、高温合金材料的改进与应用前景为了提高高温合金材料的抗氧化性能，研究者们采取了一系列的改进措施。
一方面，通过调整合金元素的配比和加入适量的强化相，能够增强材料的抗氧化能力。
另一方面，表面处理也是一种改进高温合金材料抗氧化性能的有效方法。
研究者们通过在材料表面形成氧化物层或者采用防护层技术，来提高材料的抗氧化能力。
高温合金材料作为一种非常重要的高温结构材料，在现代工业中有着广泛的应用前景。
通过不断深入地研究高温合金材料的高温抗氧化性能，我们有望研发出更加稳定、耐高温的新型材料，为工业技术的发展做出更大贡献。

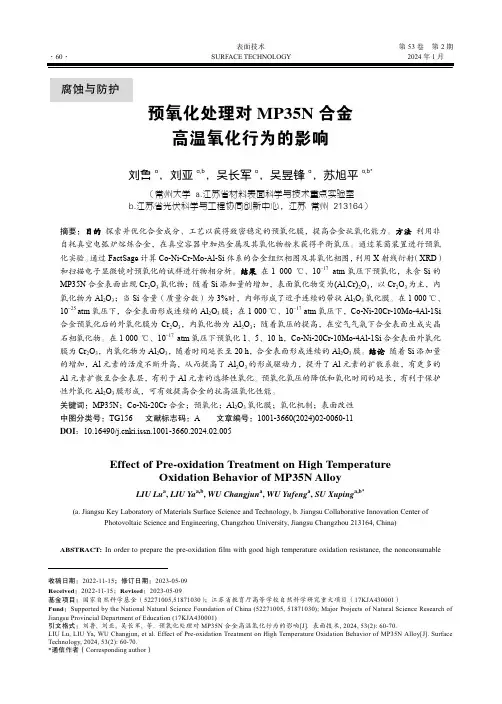

表面技术第53卷第2期腐蚀与防护预氧化处理对MP35N合金高温氧化行为的影响刘鲁a，刘亚a,b，吴长军a，吴昱锋a，苏旭平a,b*（常州大学 a.江苏省材料表面科学与技术重点实验室b.江苏省光伏科学与工程协同创新中心，江苏 常州 213164）摘要：目的探索并优化合金成分、工艺以获得致密稳定的预氧化膜，提高合金抗氧化能力。
方法利用非自耗真空电弧炉熔炼合金，在真空容器中加热金属及其氧化物粉末获得平衡氧压。
通过莱茵装置进行预氧化实验。
通过FactSage计算Co-Ni-Cr-Mo-Al-Si体系的合金组织相图及其氧化相图，利用X射线衍射（XRD）和扫描电子显微镜对预氧化的试样进行物相分析。
结果在1 000 ℃、10–17 atm氧压下预氧化，未含Si的MP35N合金表面出现Cr2O3氧化物；随着Si添加量的增加，表面氧化物变为(Al,Cr)2O3，以Cr2O3为主，内氧化物为Al2O3；当Si含量（质量分数）为3%时，内部形成了近乎连续的带状Al2O3氧化膜。
在1 000 ℃、10–25 atm氧压下，合金表面形成连续的Al2O3膜；在1 000 ℃、10–17 atm氧压下，Co-Ni-20Cr-10Mo-4Al-1Si 合金预氧化后的外氧化膜为Cr2O3，内氧化物为Al2O3；随着氧压的提高，在空气气氛下合金表面生成尖晶石相氧化物。
在1 000 ℃、10–17 atm氧压下预氧化1、5、10 h，Co-Ni-20Cr-10Mo-4Al-1Si合金表面外氧化膜为Cr2O3，内氧化物为Al2O3，随着时间延长至20 h，合金表面形成连续的Al2O3膜。
结论随着Si添加量的增加，Al元素的活度不断升高，从而提高了Al2O3的形成驱动力，提升了Al元素的扩散系数，有更多的Al元素扩散至合金表层，有利于Al元素的选择性氧化。
预氧化氧压的降低和氧化时间的延长，有利于保护性外氧化Al2O3膜形成，可有效提高合金的抗高温氧化性能。

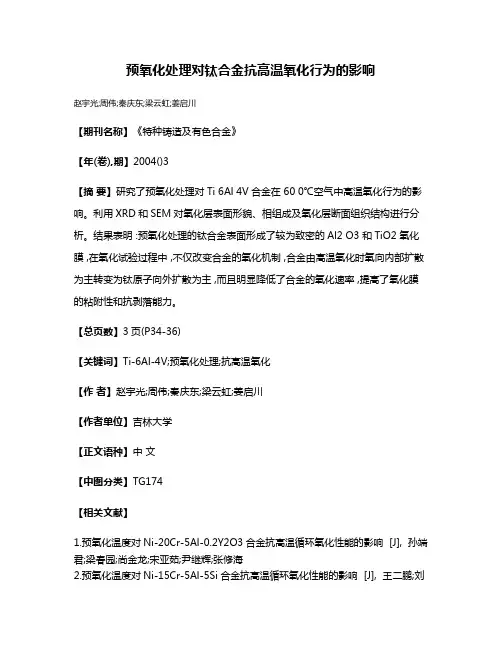

预氧化处理对钛合金抗高温氧化行为的影响
赵宇光;周伟;秦庆东;梁云虹;姜启川
【期刊名称】《特种铸造及有色合金》
【年(卷),期】2004()3
【摘要】研究了预氧化处理对Ti 6Al 4V合金在60 0℃空气中高温氧化行为的影响。
利用XRD和SEM对氧化层表面形貌、相组成及氧化层断面组织结构进行分析。
结果表明 :预氧化处理的钛合金表面形成了较为致密的Al2 O3 和TiO2 氧化膜 ,在氧化试验过程中 ,不仅改变合金的氧化机制 ,合金由高温氧化时氧向内部扩散为主转变为钛原子向外扩散为主 ,而且明显降低了合金的氧化速率 ,提高了氧化膜的粘附性和抗剥落能力。
【总页数】3页(P34-36)
【关键词】Ti-6Al-4V;预氧化处理;抗高温氧化
【作者】赵宇光;周伟;秦庆东;梁云虹;姜启川
【作者单位】吉林大学
【正文语种】中文
【中图分类】TG174
【相关文献】
1.预氧化温度对Ni-20Cr-5Al-0.2Y2O3合金抗高温循环氧化性能的影响 [J], 孙端君;梁春园;尚金龙;宋亚茹;尹继辉;张修海
2.预氧化温度对Ni-15Cr-5Al-5Si合金抗高温循环氧化性能的影响 [J], 王二鹏;刘
海飞;郭文;郑冰欣;陆名扬;闫海居;张修海
3.钛合金双极微弧氧化膜层抗高温氧化性能 [J], 郝国栋;罗丽妍;苏爽月;王永恒;郝春丽;邵长斌;贾相华
4.钛合金微弧氧化抗高温氧化研究现状 [J], 郝国栋;苏爽月;郝春丽;刘彬霞
因版权原因，仅展示原文概要，查看原文内容请购买。
热腐蚀过程氧与高温合金元素反应及其扩散关键技术全文共四篇示例，供读者参考第一篇示例：热腐蚀是指高温下金属材料与气体中的腐蚀物质发生反应，导致金属材料表面遭受腐蚀的一种现象。
热腐蚀引起了高温合金元素与氧气之间的反应及其扩散，对于高温合金材料的应用和性能有着重要的影响。
本文将对热腐蚀过程中氧与高温合金元素的反应及其扩散的关键技术进行探讨。
在高温环境下，金属材料容易与氧气发生氧化反应，形成氧化物。
高温合金材料中常用的元素如镍、钴、铬等，容易与氧气发生化学反应，形成氧化物，在高温下则容易发生热腐蚀。
热腐蚀主要是由氧化物的形成和扩散过程引起的。
氧与高温合金元素的反应及其扩散是研究热腐蚀行为和机制的重要内容。
氧化物的形成是热腐蚀过程中的第一步。
当金属表面暴露在氧气环境中时，金属表面的原子会与氧气中的氧原子结合形成氧化物。
氧化物主要包括氧化镍、氧化钴、氧化铬等。
氧化物的形成会导致金属表面的化学成分发生变化，使金属表面逐渐失去原有的性能，导致金属材料的腐蚀和损坏。
氧与高温合金元素的反应是热腐蚀过程中的关键环节。
高温合金材料中的元素与氧气发生反应的速率取决于反应的速率常数和反应的能垒。
在高温条件下，元素原子在金属表面迁移的活动性增加，促使元素与氧气更容易发生反应。
氧与高温合金元素反应生成氧化物的过程是一个复杂的物理化学过程，涉及到原子的迁移、电子的转移等多种机制。
氧与高温合金元素的扩散是导致热腐蚀的另一个重要因素。
氧化物在金属表面形成后，会向金属内部扩散，使得金属材料整体遭受腐蚀。
氧与高温合金元素的扩散速率取决于氧化物的溶解度、原子扩散速率等因素。
扩散过程中，氧化物颗粒会沿晶界、孔隙等通道向金属内部扩散，导致金属内部也受到腐蚀。
针对氧与高温合金元素的反应及其扩散过程，研究人员提出了一系列关键技术来控制和减缓热腐蚀的发生。
首先是合金设计技术，通过改变高温合金材料的成分和结构，提高其抗氧化性能和抗腐蚀性能，减少氧化物的形成和扩散。

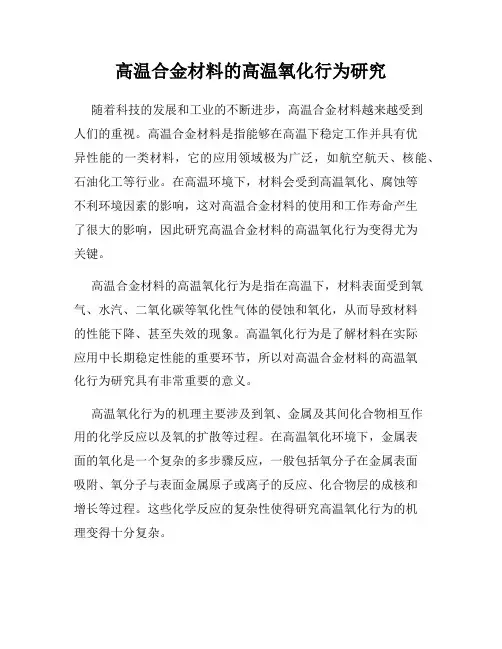

高温合金材料的高温氧化行为研究随着科技的发展和工业的不断进步，高温合金材料越来越受到人们的重视。
高温合金材料是指能够在高温下稳定工作并具有优异性能的一类材料，它的应用领域极为广泛，如航空航天、核能、石油化工等行业。
在高温环境下，材料会受到高温氧化、腐蚀等不利环境因素的影响，这对高温合金材料的使用和工作寿命产生了很大的影响，因此研究高温合金材料的高温氧化行为变得尤为关键。
高温合金材料的高温氧化行为是指在高温下，材料表面受到氧气、水汽、二氧化碳等氧化性气体的侵蚀和氧化，从而导致材料的性能下降、甚至失效的现象。
高温氧化行为是了解材料在实际应用中长期稳定性能的重要环节，所以对高温合金材料的高温氧化行为研究具有非常重要的意义。
高温氧化行为的机理主要涉及到氧、金属及其间化合物相互作用的化学反应以及氧的扩散等过程。
在高温氧化环境下，金属表面的氧化是一个复杂的多步骤反应，一般包括氧分子在金属表面吸附、氧分子与表面金属原子或离子的反应、化合物层的成核和增长等过程。
这些化学反应的复杂性使得研究高温氧化行为的机理变得十分复杂。
在研究高温氧化行为时，我们通过分析氧化产物、检测表面状态变化、观察金属的失效等方法来评估高温氧化行为的特性。
其中，常用的方法包括金相显微镜、扫描电镜、能谱仪等。
这些方法能够在不同尺度上观察、分析材料的表面形貌、化学成分等方面的信息，从而为研究高温氧化行为提供有力的支持。
除了研究高温氧化行为的机理和特性，我们还可以从材料改性方面入手，以提高高温合金材料的抗氧化性能。
目前，已经有很多的研究表明，采用纳米颗粒材料的方法可以有效地改善高温合金材料的抗氧化性能。
纳米颗粒的添加改善了合金的合金化程度，同时提高了合金的强度、硬度和耐磨性等性能。
这是由于纳米颗粒具有超强的表面反应活性、高的比表面积和优异的化学稳定性等特点。
总的来说，高温合金材料是一类能够在高温下稳定工作的优异材料，但高温氧化行为的影响往往使其工作寿命受到挑战。

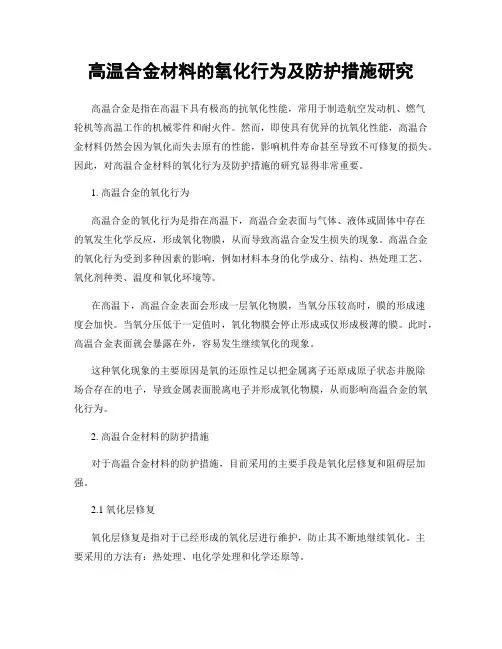

高温合金材料的氧化行为及防护措施研究高温合金是指在高温下具有极高的抗氧化性能，常用于制造航空发动机、燃气轮机等高温工作的机械零件和耐火件。
然而，即使具有优异的抗氧化性能，高温合金材料仍然会因为氧化而失去原有的性能，影响机件寿命甚至导致不可修复的损失。
因此，对高温合金材料的氧化行为及防护措施的研究显得非常重要。
1. 高温合金的氧化行为高温合金的氧化行为是指在高温下，高温合金表面与气体、液体或固体中存在的氧发生化学反应，形成氧化物膜，从而导致高温合金发生损失的现象。
高温合金的氧化行为受到多种因素的影响，例如材料本身的化学成分、结构、热处理工艺、氧化剂种类、温度和氧化环境等。
在高温下，高温合金表面会形成一层氧化物膜，当氧分压较高时，膜的形成速度会加快。
当氧分压低于一定值时，氧化物膜会停止形成或仅形成极薄的膜。
此时，高温合金表面就会暴露在外，容易发生继续氧化的现象。
这种氧化现象的主要原因是氧的还原性足以把金属离子还原成原子状态并脱除场合存在的电子，导致金属表面脱离电子并形成氧化物膜，从而影响高温合金的氧化行为。
2. 高温合金材料的防护措施对于高温合金材料的防护措施，目前采用的主要手段是氧化层修复和阻碍层加强。
2.1 氧化层修复氧化层修复是指对于已经形成的氧化层进行维护，防止其不断地继续氧化。
主要采用的方法有：热处理、电化学处理和化学还原等。
热处理是指在高温下采用氢、氮等会还原的气体，通过一定的时间和温度使氧化层还原，从而获得长效的防护作用。
电化学处理则是通过正极反应形成漆膜在金属表面形成有机漆膜，以达到对高温合金的防护作用。
2.2 阻碍层加强阻碍层加强是指在高温下加入一些特殊成分，来保证高温合金表面氧化层的稳定性。
主要采用的方法有：钝化镀膜、包覆层、反应层和填充剂等。
钝化镀膜是指通过一系列的镀膜涂层，来保持材料表面的金属状态，防止氧化。
包覆层是将金属制成一些具有高温耐受性的薄膜来进行防护，包括SiC、ZrO2、TiC、TiN、Al2O3等。

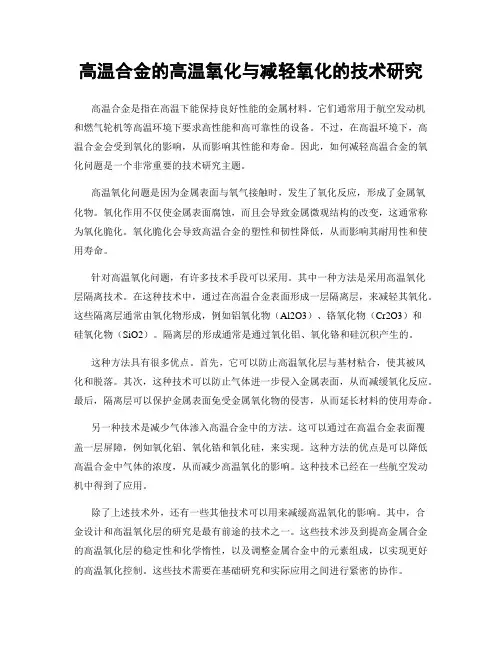

高温合金的高温氧化与减轻氧化的技术研究高温合金是指在高温下能保持良好性能的金属材料。
它们通常用于航空发动机和燃气轮机等高温环境下要求高性能和高可靠性的设备。
不过，在高温环境下，高温合金会受到氧化的影响，从而影响其性能和寿命。
因此，如何减轻高温合金的氧化问题是一个非常重要的技术研究主题。
高温氧化问题是因为金属表面与氧气接触时，发生了氧化反应，形成了金属氧化物。
氧化作用不仅使金属表面腐蚀，而且会导致金属微观结构的改变，这通常称为氧化脆化。
氧化脆化会导致高温合金的塑性和韧性降低，从而影响其耐用性和使用寿命。
针对高温氧化问题，有许多技术手段可以采用。
其中一种方法是采用高温氧化层隔离技术。
在这种技术中，通过在高温合金表面形成一层隔离层，来减轻其氧化。
这些隔离层通常由氧化物形成，例如铝氧化物（Al2O3）、铬氧化物（Cr2O3）和硅氧化物（SiO2）。
隔离层的形成通常是通过氧化铝、氧化铬和硅沉积产生的。
这种方法具有很多优点。
首先，它可以防止高温氧化层与基材粘合，使其被风化和脱落。
其次，这种技术可以防止气体进一步侵入金属表面，从而减缓氧化反应。
最后，隔离层可以保护金属表面免受金属氧化物的侵害，从而延长材料的使用寿命。
另一种技术是减少气体渗入高温合金中的方法。
这可以通过在高温合金表面覆盖一层屏障，例如氧化铝、氧化锆和氧化硅，来实现。
这种方法的优点是可以降低高温合金中气体的浓度，从而减少高温氧化的影响。
这种技术已经在一些航空发动机中得到了应用。
除了上述技术外，还有一些其他技术可以用来减缓高温氧化的影响。
其中，合金设计和高温氧化层的研究是最有前途的技术之一。
这些技术涉及到提高金属合金的高温氧化层的稳定性和化学惰性，以及调整金属合金中的元素组成，以实现更好的高温氧化控制。
这些技术需要在基础研究和实际应用之间进行紧密的协作。
总的来说，高温合金的高温氧化是一个重要的技术研究主题，对于提高高温设备的性能和寿命具有重要意义。

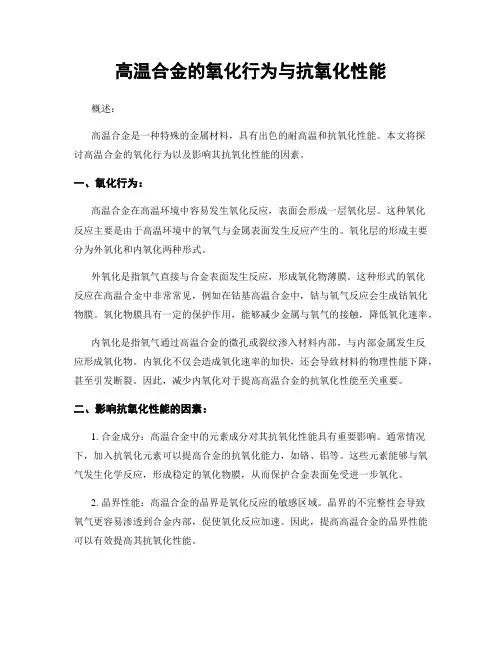

高温合金的氧化行为与抗氧化性能概述：高温合金是一种特殊的金属材料，具有出色的耐高温和抗氧化性能。
本文将探讨高温合金的氧化行为以及影响其抗氧化性能的因素。
一、氧化行为：高温合金在高温环境中容易发生氧化反应，表面会形成一层氧化层。
这种氧化反应主要是由于高温环境中的氧气与金属表面发生反应产生的。
氧化层的形成主要分为外氧化和内氧化两种形式。
外氧化是指氧气直接与合金表面发生反应，形成氧化物薄膜。
这种形式的氧化反应在高温合金中非常常见，例如在钴基高温合金中，钴与氧气反应会生成钴氧化物膜。
氧化物膜具有一定的保护作用，能够减少金属与氧气的接触，降低氧化速率。
内氧化是指氧气通过高温合金的微孔或裂纹渗入材料内部，与内部金属发生反应形成氧化物。
内氧化不仅会造成氧化速率的加快，还会导致材料的物理性能下降，甚至引发断裂。
因此，减少内氧化对于提高高温合金的抗氧化性能至关重要。
二、影响抗氧化性能的因素：1. 合金成分：高温合金中的元素成分对其抗氧化性能具有重要影响。
通常情况下，加入抗氧化元素可以提高合金的抗氧化能力，如铬、铝等。
这些元素能够与氧气发生化学反应，形成稳定的氧化物膜，从而保护合金表面免受进一步氧化。
2. 晶界性能：高温合金的晶界是氧化反应的敏感区域。
晶界的不完整性会导致氧气更容易渗透到合金内部，促使氧化反应加速。
因此，提高高温合金的晶界性能可以有效提高其抗氧化性能。
3. 氧化物膜厚度和结构：氧化物膜的厚度和结构也对高温合金的抗氧化性能起着重要作用。
适当增加氧化物膜的厚度可以减缓氧化速率，但过厚的氧化物膜可能会导致脆性增加，降低合金的强度和韧性。
4. 温度和氧气浓度：高温合金的氧化速率与温度和氧气浓度密切相关。
在高温高氧环境中，氧化速率会加快，因此应尽量控制好使用温度和氧气浓度，以延缓合金的氧化和寿命。
结论：高温合金的氧化行为与抗氧化性能是一个复杂的课题，涉及到合金的成分、晶界性能、氧化物膜等多方面因素。
通过合理设计合金成分，优化晶界结构，控制氧化物膜厚度和结构，合理控制使用温度和氧气浓度等方法，可以提高高温合金的抗氧化性能，延长其使用寿命。
