立式加工中心机床的螺距误差补偿

立式加工中心机床的螺距误差补偿随着我国制造业的飞速发展，数控机床制造技术也在不断地发展，同时对数控机床的各项性能提出了越来越高的要求。

机床的定位精度便成为了衡量机床性能的一项重要指标。

机械结构当中不可避免的摩擦、间隙，以及装配误差成为了制约机床定位精度的主要因素。

由此，数控系统的制造商开发出了螺距误差补偿功能，借此以消除或者削弱以上因素对机床定位精度的影响，从而达到更好的加工效果。

发那科与西门子两大公司在这个领域表现得尤为出色，以下将对这两种数控系统的螺距误差补偿方法进行详细介绍。

1.发那科数控系统机床的误差补偿（以FANUC 0i-MD为例）1.1基本概念1.1.1补偿点的指定各轴的补偿点的指定，可通过夹着参考点的补偿点编号指定(+)侧、(-)侧来进行。

机械的行程超过(+)侧、(-)侧所指定的范围时，有关超出的范围，不进行螺距误差补偿（补偿量全都成为0）。

1.1.2补偿点号补偿点数，在螺距误差设定画面上提供有共计1024 点，从0 到1023。

通过参数将该编号任意分配给各轴。

另外，螺距误差设定画面中，在最靠近负侧的补偿号前，显示该轴的名称。

1.1.3补偿点的间隔螺距误差补偿的补偿点为等间隔，在参数中为每个轴设定该间隔。

螺距误差补偿点的间隔有最小值限制，通过下式确定。

螺距误差补偿点间隔的最小值＝最大进给速度（快速移动速度）÷75001.2相关参数(1)1851 每个轴的反向间隙补偿量。

(2)1852 每个轴的快速移动时的反向间隙补偿量。

(3)3620 每个轴的参考点的螺距误差补偿点号。

(4)3621 每个轴的最靠近负侧的螺距误差补偿点号。

(5)3622 每个轴的最靠近正侧的螺距误差补偿点号。

(6)3623 每个轴的螺距误差补偿倍率。

(7)3624 每个轴的螺距误差补偿点间隔。

注：以上参数中3620，3621，3622，3624修改后需要切断电源并重新上电才生效，其余参数修改后复位即可生效。

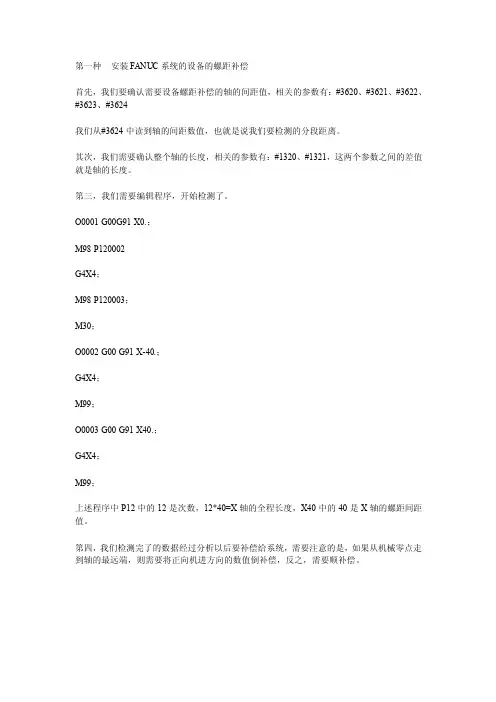

第一种安装FANUC系统的设备的螺距补偿首先，我们要确认需要设备螺距补偿的轴的间距值，相关的参数有：#3620、#3621、#3622、#3623、#3624我们从#3624中读到轴的间距数值，也就是说我们要检测的分段距离。

其次，我们需要确认整个轴的长度，相关的参数有：#1320、#1321，这两个参数之间的差值就是轴的长度。

第三，我们需要编辑程序，开始检测了。

O0001 G00G91 X0.；M98 P120002G4X4；M98 P120003；M30；O0002 G00 G91 X-40.；G4X4；M99；O0003 G00 G91 X40.；G4X4；M99；上述程序中P12中的12是次数，12*40=X轴的全程长度，X40中的40是X轴的螺距间距值。

第四，我们检测完了的数据经过分析以后要补偿给系统，需要注意的是，如果从机械零点走到轴的最远端，则需要将正向机进方向的数值倒补偿，反之，需要顺补偿。

第二种安装三菱系统的设备的螺距补偿开始的两个步骤都一致，我们只要确认了轴的全长和间距值就可以了。

第三，编辑程序O0000 G91G28X0.；G90G0X0.5；G4X1；G00X0.；G4X6；M98 P11L20；G90G0X-800.5；G4X1；G00X-800.；G4X6；M98 P12L20；M99；O0011 G91G0X0.；X-40.；G4X4；M99；O0022 G91G0X0.；X40.；G4X4；M99；第四，我们选择从机械0到-800处的检测顺序。

检测出来的数据分为两页，正向20点，负向20点，第一页中补偿负向的数值，并且从#127开始倒序补入，补偿的数值需要乘2。

第二页中补偿正向的数值，并且从#256开始倒序补入，补偿的数值需要乘2。

一、螺距误差产生原因
①滚珠丝杆副处在进给系统传动链的末级，丝杆和螺母存在各种误差，如螺距累积误差、螺纹滚道型面误差、直径尺寸误差等，其中丝杆的螺距累积误差会造成机床目标值偏差。

②滚珠丝杆在装配过程中，由于采用了双支承结构，使丝杆轴向拉长，造成丝杆螺距误差增加，产生机床目标值偏差。

③在机床装配过程中，丝杆轴线与机床导轨平行度的误差会引起机床目标值偏差。

二、螺距误差补偿的作用
螺距误差补偿通过调整数控系统的参数增减指令值的脉冲数，实现机床实际距离与指令移动距离相接近，以提高机床的定位精度。

螺距误差补偿只对机床补偿段起作用，在数控系统允许的范围内起到补偿作用。

第9章系统补偿功能与SIMODRIVE611D驱动优化
机床在对工件进行加工的过程中，由于测量系统、力的传递过程中产生的误差、机床自身磨损或装配工艺问题的影响，加工工件的轮廓会偏离理想的几何曲线，导致加工工件产品质量的下降。

特别是在加工大型的工件时，由于温度和机械力的影响，加工精度损失更为严重。

因而在机床出厂前，需要进行一定的误差补偿。

螺距误差补偿和反向间隙补偿是两种最常见的补偿方式，还有温度补偿、垂直度补偿、跟随误差补偿以及摩擦补偿也比较常见。

另外，在机械传动结构良好的情况下，要使机械系统与电气系统达到更加良好的匹配，需要通过驱动优化来实现。

9.1 螺距误差补偿
螺距误差的补偿是按坐标轴来进行的，轴的补偿曲线如图9-1所示。

图9-1 轴的补偿曲线
激活误差补偿需设定以下相关机床参数。

① MD 38000 轴最大误差补偿点数。

根据该机床的特点，X轴螺距误差参数补偿点数为50，即MD 38000 [0 AX1] =50；Z轴螺距误差补偿点数为100，即MD 38000 [0 AX2] =100。

参数设定好后，系统自动产生相应轴的补偿文件，补偿文件存放在目录/NC-ACTIVE-DATA/Meas-System-err-comp下。

可以修改每轴的补偿点数。

如果改变MD38000，系统会在下一次上电时重新对内存进行分配。

建议在修改该参数之前，备份已存在的零件加工程序、R 参数和刀具参数的驱动数据。

② MD32700螺距误差补偿使能。

MD32700=0 螺距补偿不生效，允许修改补偿文件。

文章编号:1001-2265(2010)02-0098-04收稿日期:2009-09-29;修回日期:2009-10-26作者简介:李继中(1963—),男,湖南人,深圳职业技术学院高级工程师,副处长,从事数控技术研究,(E -mail )ljizhong@szp t .edu .cn 。

数控机床螺距误差补偿与分析李继中(深圳职业技术学院,深圳　518055)摘要:文章通过实例介绍数控机床滚珠丝杆传动机构的螺距误差的测量、补偿依据、补偿方法与操作要点,以及补偿效果的验证与分析。

通过利用英国REN I SHAW 公司的ML10激光干涉仪对F ANUC 0i 系统数控铣床X 轴的螺距误差进行测量、补偿及验证,结果说明,对滚珠丝杆传动机构的反向偏差与螺距误差进行补偿是提高机床精度的一种重要手段。

关键词:滚珠丝杆;螺距误差;反向偏差;补偿;定位精度;激光干涉仪中图分类号:TH16;TG65 文献标识码:AThe Com pen s a ti on and Ana lysis of P itch Error for NC M ach i n i n g ToolsL I J i 2zhong(Shenzhen Polytechnic,Shenzhen 518055,China )Abstract:22、’2Key words:0　引言目前,机床的传动机构一般均为滚珠丝杆副。

当机床几何精度得到保证后,机床轴线的反向偏差与滚珠丝杆的螺距误差是影响机床定位精度与重复定位精度的主要因素,对机床轴线的反向偏差、滚珠丝杆的螺距误差进行补偿能极大地提高机床精度,机床控制系统也对这个两个补偿参量设置了专门的参数,供轴线误差补偿之用,并将其补偿功能作为控制系统的基本控制功能。

1　螺距误差的补偿方式由于加工设备的精度及加工条件的变化影响,滚珠丝杆都存在螺距误差。

螺距误差补偿对开环控制系统和半闭环控制系统具有显著的效果,可明显提高系统的定位精度和重复定位精度;对于全闭环控制系统,由于其控制精度高,螺距误差补偿效果不突出,但也可以进行螺距误差补偿,以便提高控制系统的动态特性,缩短机床的调试时间。

螺距误差补偿及反向间隙补偿根据下表设置螺距误差补偿相关参数：参数号参数位设定值设置说明3620 XZ 100200每个轴的参考点的螺距误差补偿点号3621 XZ 负方向最远的补偿位置号根据下面的公式进行计算：参考点的补偿位置号—(负方向的机床行程/补偿位置间隔)+ 1 100-（1000/50）+1=81 所以负方向补偿位置号设置为813622 XZ 正方向的最远补偿位置号根据下面的公式进行计算：参考点的补偿位置号+(正方向的机床行程/补偿位置间隔)+ 1 100+（0/50）+1=101 所以参考点正方向补偿位置号为101.3624 补偿点间隔输入格式为无小数点输入格式，由于X轴为直径值编程，所以X轴补偿点间隔应为实际补偿点间隔的2倍，应设置为100000，为100mm.参数号参数位设定值设置说明1800 #4(RBK) 是否分别进行切削进给/快速移动反向间隙补偿0: 不进行。

1: 进行。

1851 XZ 每个轴的反向间隙补偿量，设置后，回零生效1852 XZ 每个轴的快速移动时的反向间隙补偿量，回零生效由于FANUC系统螺距误差补偿采用增量式的补偿方式，所以在进行螺距误差补偿时，需根据补偿数据进行补偿数据的设定个。

下表为螺距误差补偿表由于每个补偿点的最大补偿值只能到7，在上表中可以看到，在-400mm测量位置处出现了一次22的值，此点是所有补偿点误差的最大值，所以补偿倍率按此点进行计算，而且考虑其它点的误差值，将补偿倍率设置为3倍。

补偿倍率设置为3倍，所有的补偿值都放大了三倍，所以在补偿数据处看到的是计算值的1/3,如果测量人员给出的是补偿值，那么补偿数据就按上图中的数据进行输入，如果给出的是误差值，则需将上图中的补偿数据取反。

螺距误差补偿在回零后即可生效。

螺距误差补偿流程螺距误差是指螺纹加工过程中螺纹齿之间的间距与理论值之间的偏差。

螺距误差会导致螺纹连接部件的匹配不良，从而影响装配质量和产品性能。

为了解决螺距误差带来的问题，可以采用螺距误差补偿的方法。

下面将介绍螺距误差补偿的流程。

1.螺距误差测量：首先需要对螺纹的螺距进行测量。

可以使用螺纹测量仪器，如螺距测量仪、外螺纹锥度规等工具进行测量。

将所测得的螺距值与理论螺距进行对比，得到螺距误差的数值。

2.误差数据分析：对所得到的螺距误差数据进行分析。

将误差数据按照大小和正负进行分类，了解误差分布的情况。

可以采用统计学方法，如均值、标准差等指标对数据进行分析，得到误差的分布情况。

3.补偿计算：根据误差的分析结果，进行补偿计算。

根据螺纹型号和实际应用要求，确定补偿量的大小和方向。

补偿量的计算可以采用简单的数学运算，如加减法。

补偿量的大小通常根据误差大小进行确定，方向通常根据误差正负进行确定。

4.补偿工艺控制：根据补偿计算所得到的补偿量，进行补偿工艺的控制。

根据螺纹加工工艺要求，对螺纹刀具的设置，如刀具角度、偏置量等进行调整。

通过控制补偿工艺，可以实现螺距误差的补偿，从而提高螺纹的匹配性能。

5.再测验和调整：对补偿后的螺纹进行再测验。

使用螺纹测量仪器重新测量螺距，对补偿效果进行评估。

如果补偿效果不理想，可以根据再测验结果进行调整，重新计算补偿量和调整工艺参数。

6.质量控制：对补偿后的螺纹进行质量控制。

根据产品的要求，进行螺纹的质量检验，如外观检验、连接性能测试等。

通过质量控制，确保补偿后的螺纹满足产品质量要求。

7.记录和改进：对补偿流程进行记录和总结，建立补偿记录表和流程文件。

根据补偿实验和实际应用的结果，对补偿流程进行改进和优化。

通过不断改进和优化，提高螺距误差补偿的效果和稳定性。

螺距误差补偿是螺纹加工中的一项重要工作。

通过对螺距误差的测量、分析和补偿，可以实现螺纹的质量控制和优化。

螺距误差补偿流程的实施，可以提高产品的装配质量和使用性能，减少产品的不良率和退货率，降低生产成本和提高产品竞争力。

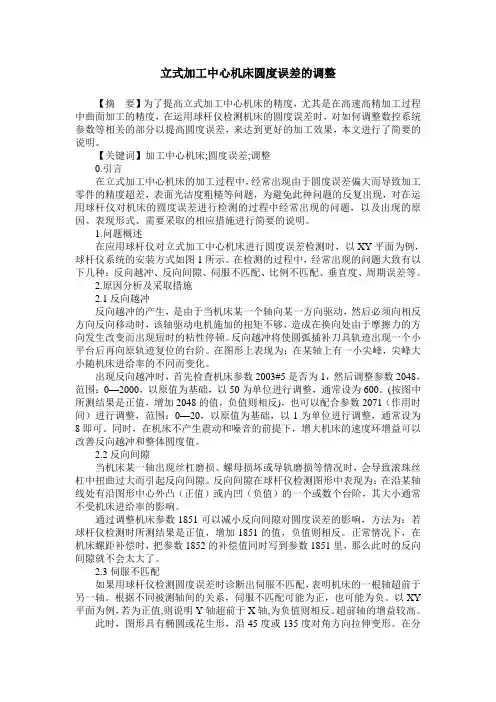

立式加工中心机床圆度误差的调整【摘要】为了提高立式加工中心机床的精度，尤其是在高速高精加工过程中曲面加工的精度，在运用球杆仪检测机床的圆度误差时，对如何调整数控系统参数等相关的部分以提高圆度误差，来达到更好的加工效果，本文进行了简要的说明。

【关键词】加工中心机床;圆度误差;调整0.引言在立式加工中心机床的加工过程中，经常出现由于圆度误差偏大而导致加工零件的精度超差，表面光洁度粗糙等问题，为避免此种问题的反复出现，对在运用球杆仪对机床的圆度误差进行检测的过程中经常出现的问题，以及出现的原因、表现形式、需要采取的相应措施进行简要的说明。

1.问题概述在应用球杆仪对立式加工中心机床进行圆度误差检测时，以XY平面为例，球杆仪系统的安装方式如图1所示。

在检测的过程中，经常出现的问题大致有以下几种：反向越冲、反向间隙、伺服不匹配、比例不匹配、垂直度、周期误差等。

2.原因分析及采取措施2.1反向越冲反向越冲的产生，是由于当机床某一个轴向某一方向驱动，然后必须向相反方向反向移动时，该轴驱动电机施加的扭矩不够，造成在换向处由于摩擦力的方向发生改变而出现短时的粘性停顿。

反向越冲将使圆弧插补刀具轨迹出现一个小平台后再向原轨迹复位的台阶。

在图形上表现为：在某轴上有一小尖峰，尖峰大小随机床进给率的不同而变化。

出现反向越冲时，首先检查机床参数2003#5是否为1，然后调整参数2048，范围：0—2000，以原值为基础，以50为单位进行调整，通常设为600。

(按图中所测结果是正值，增加2048的值，负值则相反)，也可以配合参数2071（作用时间）进行调整，范围：0—20，以原值为基础，以1为单位进行调整，通常设为8即可。

同时，在机床不产生震动和噪音的前提下，增大机床的速度环增益可以改善反向越冲和整体圆度值。

2.2反向间隙当机床某一轴出现丝杠磨损、螺母损坏或导轨磨损等情况时，会导致滚珠丝杠中扭曲过大而引起反向间隙。

反向间隙在球杆仪检测图形中表现为：在沿某轴线处有沿图形中心外凸（正值）或内凹（负值）的一个或数个台阶，其大小通常不受机床进给率的影响。

螺距误差测定及补偿任务内容螺距误差补偿原理VDF850加工中心螺距误差补偿数控机床以其高效高精度，正在机械制造企业中广泛应用。

目前数控机床的传动机构一般采用传动精度较高的滚珠丝杠，滚珠丝杠在生产制造时由于加工设备的精度和加工条件的变化，丝杠和螺母之间存在着误差，如螺距的轴向误差、螺纹滚道的形状误差、直径误差等。

滚珠丝杠在数控机床上进行装配时，由于采用双支撑结构，使丝杠工作载荷较大时轴向尺寸发生变化造成其螺距误差增大。

滚珠丝杠产生的传动误差在全闭环数控机床中由于检测原件（如光栅尺）检测的是机床运动部件的实际位移，将不会对机床加工精度造成影响；而对于工厂中大量使用的半闭环数控机床而言，丝杠、齿形带等机械传动造成的误差不在反馈原件检测范围内，因此若不对此类误差进行适当修正和补偿，势必影响数控机床的定位精度，造成加工质量的不稳定。

要得到高的运动精度和良好的加工质量，必须采用螺距误差补偿功能，精确测量出丝杠不同位置的误差值，利用数控系统对螺距误差进行自动补偿与修正[1]。

另外，数控机床经过长期使用，由于丝杠磨损，运动精度也会下降。

采用该功能定期检测与补偿，可以延长数控机床的使用寿命，保证加工精度。

一、螺距误差补偿原理螺距误差补偿的基本原理是在某进给轴上利用高精度位置检测仪器所测良出的位置（可作为理论位置用）与机床实际运动位置进行比较，计算出该轴全行程上的误差曲线，并将不同位置的误差值输入数控系统中。

机床在经过补偿的轴上运动时，数控系统会根据该位置的补偿数据，自动对该轴的不同位置进行误差补偿，从而减小或消除该轴该位置的定位误差。

螺距误差补偿分单向和双向补偿两种，单向补偿为补偿轴正反向移动时采用相同的数据补偿；而双向补偿为进给轴正反移动时采用不同的数据进行补偿。

由于数控机床丝杠装配时有多种反向间隙消减措施，而且大部分数控机床除了能够进行螺距误差补偿外，还可以进行反向间隙补偿，所以通常仅采用单向螺距误差补偿。

进行螺距误差补偿时应该注意的几个问题：（1）螺距误差补偿仅对定位精度进行补偿，而对重复定位精度无法补偿，而且对于重复定位精度较低的运动轴，由于无法准确确定某点位置误差，因此螺距误差补偿将不会起到预期目的。

螺距误差补偿的实施步骤1. 引言螺距是螺纹的一个重要参数，是指螺纹上单位长度内螺纹的紧密排列程度。

螺距误差是指螺纹的实际螺距与理论螺距之间的差异。

螺距误差会导致螺纹连接出现松动或紧固力不均匀的问题。

为了解决这一问题，螺距误差补偿被广泛应用于螺纹加工领域。

2. 螺距误差补偿的概述螺距误差补偿是一种通过调整加工工艺参数来减小螺距误差的技术。

它可以通过对螺纹加工机床的控制系统进行调整来实现。

螺距误差补偿可以提高螺纹连接的可靠性和稳定性，减少松动和紧固力不均的问题。

3. 螺距误差补偿的实施步骤螺距误差补偿的实施步骤包括以下几个方面：步骤1: 螺距误差测量首先需要对螺纹进行测量，以获取其实际螺距和误差。

可以使用测量工具，如螺距测量卡尺、螺纹测微计等进行测量。

测量时需要确保测量工具的准确性和稳定性。

步骤2: 确定补偿数值根据螺距误差测量结果，计算出螺距补偿数值。

补偿数值可以根据螺距误差的大小和方向来确定，一般情况下可以通过计算或查表获得。

补偿数值表示需要调整的修正量，可以为正或负数。

步骤3: 调整加工工艺参数根据螺距误差补偿数值，调整螺纹加工工艺参数。

具体调整内容包括：切削速度、进给速度、切削深度等。

调整后的加工工艺参数应能够使实际螺距接近理论螺距，并减小螺距误差。

步骤4: 再次测量螺距在调整加工工艺参数后，再次对螺纹进行测量，以确认螺距是否符合要求。

如果螺距误差仍然存在，可以继续调整工艺参数并重复此步骤，直至螺距误差满足要求。

步骤5: 检验螺纹质量在螺距误差满足要求后，进行螺纹质量的检验。

可以通过螺纹连接的紧固力测试、松动检查等方式对螺纹连接进行检验，以确保螺纹质量符合标准要求。

4. 结论螺距误差补偿是一种有效的技术手段，可以提高螺纹连接的可靠性和稳定性。

实施螺距误差补偿需要经过测量、确定补偿数值、调整加工工艺参数、再次测量和检验螺纹质量等步骤。

合理的螺距误差补偿可以减小螺距误差，提高螺纹连接的质量。

在实际应用中，需要根据具体情况选择合适的螺距误差补偿方法和参数，以确保螺纹加工质量的稳定性和一致性。

三菱数控系统MITSUBISHI螺距误差补偿及反向间隙参数号项⽬说明设定范围4000pinc误差补偿⽅法确定采⽤误差绝对值或误差增量值进⾏补偿0：误差绝对值法1：误差增量值法轴参数号项⽬说明设定范围4001cmpax基本轴指定误差补偿基本轴的地址1.螺距误差补偿时,设定补偿轴的名称2.相对位置补偿时,设定基准轴的名称X、Y、Z、U、V、W、A、B、C4002drcax补偿轴指定误差补偿补偿轴的地址1.螺距误差补偿时,设定与4001 cmpax相同的轴名称2.相对位置补偿时,设定要补偿轴的名称X、Y、Z、U、V、W、A、B、C4003rdvno参考点分割点号设定参考点的补偿号,参考点是实际的基准点,因此该点⽆补偿号,设定号以1递增4101-51244004mdvno最负侧分割点号设定最负侧的补偿号4101-51244005pdvno最正侧分割点号设定最正侧的补偿号4101-51244006sc补偿⽐例系数设定补偿⽐例系数0-994007spcdy分割间隔设定基本轴的补偿间距1-9999999第2轴第3轴第4轴第5轴说明4011402140314041设定各轴补偿参数,第1轴的参数号为4001⾄4007,最多可控制4个轴,但作为相对位置补偿,可设定第5轴401240224032404240134023403340434014402440344044401540254035404540164026403640464017402740374047参数号项⽬说明设定范围4101.. . 5124设定各轴的补偿值-128 ~ 128实际补偿值由设定值乘以补偿⽐例系数参数号项⽬说明设定范围2011G0back G0反向间隙设定快速或⼿动反向间隙补偿-9999999~9999999mm 2012G1back G1反向间隙设定进给速度反向间隙补偿-9999999~9999999mm。

螺距误差补偿方法：FANUC SERIES 数控系统都采用这种方法。

1．按下[OFFSET SETTING]键，再按[SETING]键，出现补偿界面如下：2．[程式保护开关]在“编辑”位置，[模式选择开关]在“手动输入”位置，3．将0改为1为0时，不可写入，为1时，可写入。

4．屏幕上出现红色字“100 可写入参数”5．按下[SYSTEM]键，出现补偿参数界面如下：页脚内容1输入3620，按[NO检索]，就找到3620、3621、3622、3623、3624等参数：3620为参考点的位置3621为最小补偿点的位置3622为最大补偿点的位置3623为补偿误差值的放大比例3624为补偿点与补偿点之间的间距，以微米为单位。

如：间距为20毫米，则写入20000例：VMC-850S 协鸿立式加工中心各参数设定如下：页脚内容23620：X 50 Y 100 Z 150 A 2003621：X 1 Y70 Z 120 A 1703622：X 51 Y 101 Z151 A3623：X 1 Y 1 Z 1 A6．按下[SYSTEM]键，再按[间距]出现补偿参数界面如下：页脚内容3例：0085是某机床X轴的参数点的位置，同样可以找到Y、Z、A各轴的位置。

7．将激光干涉仪测量的误差值写到表中所对应的位置，误差值为“正”时写入“正”值，误差值为“负”时写入“负”值，所有的值都采用增量值的补偿方法，也就是说补了一个数，在它后面所有的点位都会相应的增加或减少一个数。

页脚内容48．输入1851，按[NO检索]，就找到1851、1852等参数：1851为反向间隙补偿1852也为反向间隙补偿（用于快速移动）9．参数修改好以后，应将1改为0页脚内容5。

MP2300s 螺距误差补偿
机床装配过程中，由于丝杠轴线与机床导轨平行度的误差引起的机床目标值偏差。

螺距误差补偿是将机床实际移动的距离与指令移动的距离之差，通过调整数控系统的参数增减指令值的脉冲数，实现机床实际移动距离与指令值相接近，以提高机床的定位精度。

螺距误差补偿只对机床补偿段起作用，在数控系统允许的范围内补偿将起到补偿作用。

1、将顶尖锥面擦拭干净，分别装入主轴锥孔以及尾座锥孔内，并锁紧；
2、Z轴回零，尾座放在离溜板箱30mm间隙处，锁紧尾座，Z轴不能移动；
3、擦拭干净步距规两端顶尖孔，嵌入两端顶尖之间，转动尾座套筒，上紧步距规，
并锁紧尾座套筒；
4、调整杠杆百分表的位置，使之与步距规之间进出自由；
5、根据步距规的实际间距数值，编写合理的数控加工程序；
6、调整杠杆百分表的表头对零，自动运行程序，使Z轴的正反向都移动相同的数值，在换向时注意消除反向间隙；
7、记录杠杆百分表的实际测量数值；
8、计算与步距规的理论数值之差，换算出螺距误差值和反向间隙值；
9、进入参数设置界面，进行轴补偿参数，依照系统连接说明书进行填写，并断电保存
10、重新上电，Z轴回零，重新运行刚才的程序，检查杠杆百分表的读数是否接
近于零，如果接近，表明螺距误差补偿和反向间隙补偿正确。

螺距误差补偿及反向间隙补偿根据下表设置螺距误差补偿相关参数：参数号参数位设定值设置说明3620 XZ 100200每个轴的参考点的螺距误差补偿点号3621 XZ 负方向最远的补偿位置号根据下面的公式进行计算：参考点的补偿位置号—(负方向的机床行程/补偿位置间隔)+ 1 100-（1000/50）+1=81 所以负方向补偿位置号设置为813622 XZ 正方向的最远补偿位置号根据下面的公式进行计算：参考点的补偿位置号+(正方向的机床行程/补偿位置间隔)+ 1 100+（0/50）+1=101 所以参考点正方向补偿位置号为101.3624 补偿点间隔输入格式为无小数点输入格式，由于X轴为直径值编程，所以X轴补偿点间隔应为实际补偿点间隔的2倍，应设置为100000，为100mm.参数号参数位设定值设置说明1800 #4(RBK) 是否分别进行切削进给/快速移动反向间隙补偿0: 不进行。

1: 进行。

1851 XZ 每个轴的反向间隙补偿量，设置后，回零生效1852 XZ 每个轴的快速移动时的反向间隙补偿量，回零生效由于FANUC系统螺距误差补偿采用增量式的补偿方式，所以在进行螺距误差补偿时，需根据补偿数据进行补偿数据的设定个。

下表为螺距误差补偿表由于每个补偿点的最大补偿值只能到7，在上表中可以看到，在-400mm测量位置处出现了一次22的值，此点是所有补偿点误差的最大值，所以补偿倍率按此点进行计算，而且考虑其它点的误差值，将补偿倍率设置为3倍。

补偿倍率设置为3倍，所有的补偿值都放大了三倍，所以在补偿数据处看到的是计算值的1/3,如果测量人员给出的是补偿值，那么补偿数据就按上图中的数据进行输入，如果给出的是误差值，则需将上图中的补偿数据取反。

螺距误差补偿在回零后即可生效。

一、反向间隙补偿在数控机床上，由于各坐标轴进给传动链上驱动部件的反向死区、各机械运动传动副的反向间隙等误差的存在，造成各坐标轴在由正向运动转为反向运动时形成反向偏差，通常也称反向间隙或失动量。

对于采用半闭环伺服系统的数控机床，反向偏差的存在就会影响到机床的定位精度和重复定位精度，从而影响产品的加工精度。

同时，随着设备投入运行时间的增长，反向偏差还会随因磨损造成运动副间隙的逐渐增大而增加，因此需要定期对机床各坐标轴的反向偏差进行测定和补偿。

【反向间隙的测定】反向偏差的测定方法：在所测量坐标轴的行程内，预先向正向或反向移动一个距离并以此停止位置为基准，再在同一方向给予一定移动指令值，使之移动一段距离，然后再往相反方向移动相同的距离，测量停止位置与基准位置之差。

在靠近行程的中点及两端的三个位置分别进行多次测定（一般为七次），求出各个位置上的平均值，以所得平均值中的最大值为反向偏差测量值。

在测量时一定要先移动一段距离，否则不能得到正确的反向偏差值。

测量直线运动轴的反向偏差时，测量工具通常采有千分表或百分表，若条件允许，可使用双频激光干涉仪进行测量。

当采用千分表或百分表进行测量时，需要注意的是表座和表杆不要伸出过高过长，因为测量时由于悬臂较长，表座易受力移动，造成计数不准，补偿值也就不真实了。

若采用编程法实现测量，则能使测量过程变得更便捷更精确。

例如，在三坐标立式机床上测量X轴的反向偏差，可先将表压住主轴的圆柱表面，然后运行如下程序进行测量：N10G91G01X50F1000；工作台右移N20X－50；工作台左移，消除传动间隙N30G04X5；暂停以便观察N40Z50；Z轴抬高让开N50X-50：工作台左移N60X50：工作台右移复位N70Z-50：Z轴复位N80G04X5：暂停以便观察N90M99；需要注意的是，在工作台不同的运行速度下所测出的结果会有所不同。

一般情况下，低速的测出值要比高速的大，特别是在机床轴负荷和运动阻力较大时。

螺距误差补偿的方法
螺距误差是螺旋线上相邻螺纹之间距离的偏差，会影响螺纹的配合精度和传动精度。

因此，在螺旋线的制造和应用过程中，需要采取相应的螺距误差补偿方法。

螺距误差补偿的方法主要有以下几种：
1. 螺距误差补偿法：根据实际测量结果，通过调整螺纹加工工艺参数，如螺距、进给量等，来达到补偿螺距误差的目的。

2. 螺距差芯法：在螺旋线的加工过程中，采用螺距差芯的方式进行加工，即在加工过程中，将刀具轴线与工件轴线错开一定距离进行加工，从而达到补偿螺距误差的目的。

3. 螺距板法：利用螺距板进行螺旋线加工，该螺距板有多个孔，通过选择不同的孔来实现不同的螺距加工，从而达到补偿螺距误差的目的。

4. 数控加工补偿法：在数控加工中，通过设置补偿器，对螺距误差进行修正，实现精度的提高。

总之，正确选择和应用螺距误差补偿方法，可以有效提高螺旋线加工的精度和质量，提高螺纹的配合和传动性能。

- 1 -。

螺距误差补偿方法：FANUC SERIES 数控系统都采用这种方法。

1．按下[OFFSET SETTING]键，再按[SETING]键，出现补偿界面如下：2．[程式保护开关]在“编辑”位置，[模式选择开关]在“手动输入”位置，3．将0改为1为0时，不可写入，为1时，可写入。

4．屏幕上出现红色字“100 可写入参数”5．按下[SYSTEM]键，出现补偿参数界面如下：输入3620，按[NO检索]，就找到3620、3621、3622、3623、3624等参数：3620为参考点的位置3621为最小补偿点的位置3622为最大补偿点的位置3623为补偿误差值的放大比例3624为补偿点与补偿点之间的间距，以微米为单位。

如：间距为20毫米，则写入20000例：VMC-850S 协鸿立式加工中心各参数设定如下：3620： X 50 Y 100 Z 150 A 2003621： X 1 Y70 Z 120 A 1703622： X 51 Y 101 Z151 A3623： X 1 Y 1 Z 1 A6．按下[SYSTEM]键，再按[间距]出现补偿参数界面如下：例：0085是某机床X轴的参数点的位置，同样可以找到Y、Z、A各轴的位置。

7．将激光干涉仪测量的误差值写到表中所对应的位置，误差值为“正”时写入“正”值，误差值为“负”时写入“负”值，所有的值都采用增量值的补偿方法，也就是说补了一个数，在它后面所有的点位都会相应的增加或减少一个数。

8．输入1851，按[NO检索]，就找到1851、1852等参数：1851为反向间隙补偿1852也为反向间隙补偿（用于快速移动）9．参数修改好以后，应将1改为0（注：可编辑下载，若有不当之处，请指正，谢谢!）。
