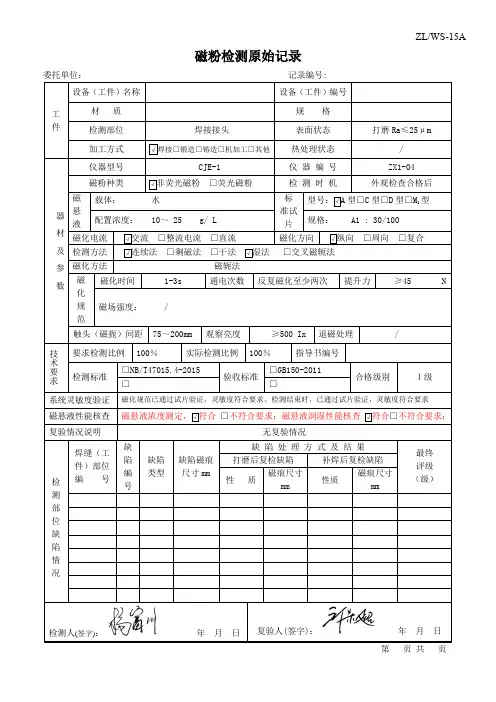

磁粉探伤检测原始记录表

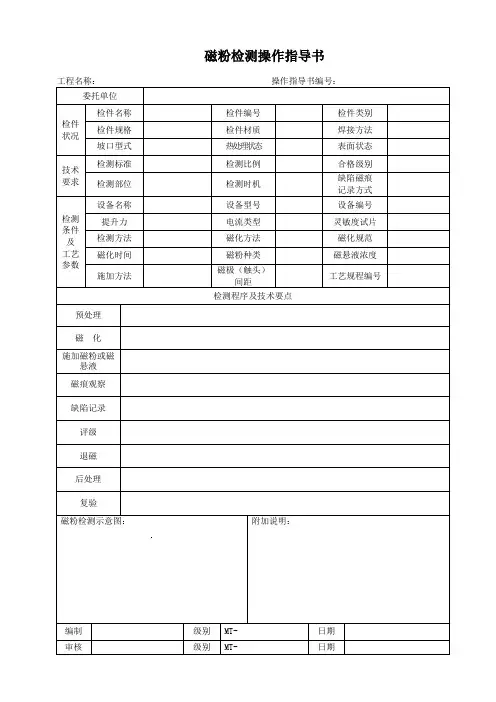

磁粉检测操作指导书操作指导书填写说明1、“工程名称”按委托单填写。

2、“委托单位”是指与我公司签订无损检测合同的单位或其授权的单位，负责办理委托事宜。

3、“操作指导书编号”一般为流水顺序号，可根据单位的质量管理要求填写。

4、检件状况（1）“检件名称”按委托单填写，其中管道填写管道编号和介质；设备填写设备位号和设备名称；对于板材或锻件填写“板材”或“锻件”。

（2）“检件编号”按委托单编写，其中管道填写管道编号或预制管段编号、设备填写设备位号，炉管填写炉位号与炉管区段号；板材填写进厂编号；锻件填锻件编号。

（3）“检件类别”按委托单编写，根据不同的验收规范，管道可填写GC1、GC2或者SHA、SHB等、设备填写Ⅰ、Ⅱ、Ⅲ；（4）“检件规格”按委托单和受检件图样或工艺文件规定的尺寸填写，其中设备应填写设备内径×壁厚；管道应填写管子外径×壁厚；同一管道编号中所检验的不同规格均应逐一填写；板材用长×宽×板厚表示；锻件按外形尺寸用直径×长度或长×宽×厚表示。

（5）“检件材质”按委托单填写，其中同一台设备或同一管道编号中所检验的不同材质应逐一填写：（6）“焊接方法”按委托单或焊接工艺文件规定的焊接方法填写，如手工焊、埋弧自动焊、氩弧焊等。

板材和锻件杠划，表示不适用。

（7）“坡口型式”指检测部位焊缝的坡口型式，按委托单或焊接工艺文件规定填写，如V形、U形、X形等。

其他检测对象杠划。

（8）“表面状态”系指喷砂、打磨、机加工、轧制、漆面等；（9）“热处理状态”根据受检件是否需要热处理，若经过热处理填写“热处理后”，未经热处理填写“热处理前”，受检件不需要热处理的杠划。

5技术要求（1）“检测标准”、“合格级别”、“检测比例”等按委托单要求填写；（2）“检验时机”分别填写焊后（焊后24小时）经外观检查合格、打磨后、热处理后、坡口准备、轧制、锻造，铸造，清根后、堆焊前、压力试验前、后等；（3）缺陷磁痕记录方式：按标准中要求选择一种或数种方式记录：文字描述、草图、照片或透明胶带。

磁粉探伤机定期检定规程1 目的为规范磁粉探伤机的检定工作，保证检定质量，确保检测数据的正确性，特制定本规程。

2 范围本规程适用于各类型号的磁轭式磁粉探伤机的首次和后续检定。

3 职责检定人员应熟悉有关规程及相应说明书等有关技术资料，熟悉仪器的操作程序，对检定结果的正确性负责。

4 要求4.1 术语和计量单位：4.1.1 术语4.1.1.1 磁场具有磁力线作用的空间。

4.1.1.2 磁场强度磁场大小和方向的总称。

4.1.1.3 提升力电磁轭提起一定重量物体的能力。

4.1.1.4 控制装置控制磁场强度和磁化方式的装置。

4.1.1.5 磁化电源提供磁化电流的电源。

4.1.1.6 探头线圈把磁化电流引入工件或产生磁场，使工件磁化的装置。

4.1.1.7 磁粉磁粉是一种具有高磁导率、低矫顽力和低剩磁的粉末物质。

4.1.2 计量单位4.1.2.1 电流I ------ A4.1.2.2 电压---- V4.123 温度t ------------- C4.1.2.4 提升力f -------------- N4.2 概述铁磁性材料和工件被磁化后，由于缺陷的存在，使工作表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出缺陷的位置、形状和大小。

磁粉探伤机就是将工件进行磁化的一种装置。

4.3 计量性能要求4.3.1 主要技术参数4.3.1.1 输入电压：220<380）V，50Hz4.3.1.2 输出电压：36V，50Hz直流4.3.1.3 提升力：当电磁轭极间距为200mm寸，交流电磁轭玄44N<4.5kgf ）。

电磁轭玄177N<18.1kgf）。

4.3.1.4 整机对地绝缘电阻：玄1M Q。

4.3.1.5 磁化时间：玄0.5s。

4.3.2 通用技术条件4.3.2.1 整机及零部件完整，符合技术要求。

即：a）铭牌应清晰无误；b）零部件完好、齐全并规格化；c）紧固件不得松动；d）可动件灵活，端子接线牢靠；e）安全设施完好无损。

磁粉检测操作指导书操作指导书填写说明1、“工程名称”按委托单填写。

2、“委托单位”是指与我公司签订无损检测合同的单位或其授权的单位，负责办理委托事宜。

3、“操作指导书编号”一般为流水顺序号，可根据单位的质量管理要求填写。

4、检件状况（1）“检件名称”按委托单填写，其中管道填写管道编号和介质；设备填写设备位号和设备名称；对于板材或锻件填写“板材”或“锻件”。

（2）“检件编号”按委托单编写，其中管道填写管道编号或预制管段编号、设备填写设备位号，炉管填写炉位号与炉管区段号；板材填写进厂编号；锻件填锻件编号。

（3）“检件类别”按委托单编写，根据不同的验收规，管道可填写GC1、GC2或者SHA、SHB等、设备填写Ⅰ、Ⅱ、Ⅲ；（4）“检件规格”按委托单和受检件图样或工艺文件规定的尺寸填写，其中设备应填写设备径×壁厚；管道应填写管子外径×壁厚；同一管道编号中所检验的不同规格均应逐一填写；板材用长×宽×板厚表示；锻件按外形尺寸用直径×长度或长×宽×厚表示。

（5）“检件材质”按委托单填写，其中同一台设备或同一管道编号中所检验的不同材质应逐一填写：（6）“焊接方法”按委托单或焊接工艺文件规定的焊接方法填写，如手工焊、埋弧自动焊、氩弧焊等。

板材和锻件杠划，表示不适用。

（7）“坡口型式”指检测部位焊缝的坡口型式，按委托单或焊接工艺文件规定填写，如V形、U形、X形等。

其他检测对象杠划。

（8）“表面状态”系指喷砂、打磨、机加工、轧制、漆面等；（9）“热处理状态”根据受检件是否需要热处理，若经过热处理填写“热处理后”，未经热处理填写“热处理前”，受检件不需要热处理的杠划。

5技术要求（1）“检测标准”、“合格级别”、“检测比例”等按委托单要求填写；（2）“检验时机”分别填写焊后（焊后24小时）经外观检查合格、打磨后、热处理后、坡口准备、轧制、锻造，铸造，清根后、堆焊前、压力试验前、后等；（3）缺陷磁痕记录方式：按标准中要求选择一种或数种方式记录：文字描述、草图、照片或透明胶带。

受控编号：
钢结构无损检测原始记录NO．（检测记录编号）第1 页共页
工程名称：
委托单位（需要时）：
施工单位（需要时）：
委托编号：
报告编号（需要时）：
单位名称
钢结构超声波检测原始记录表(一)
注（根据需要自行增加或删除）：
校核：检测：检测时间：
钢结构超声波检测原始记录表（二）
注（根据需要自行增加或删除）：
校核：检测：检测时间：
注：缺陷性质是指纵向裂纹、横向裂纹或弧坑裂纹。

校核：检测：检测时间：
注：缺陷性质是指纵向裂纹、横向裂纹或弧坑裂纹。

校核：检测：检测时间：
检测构件（节点/焊缝）编号示意草图。
