磁粉检测报告

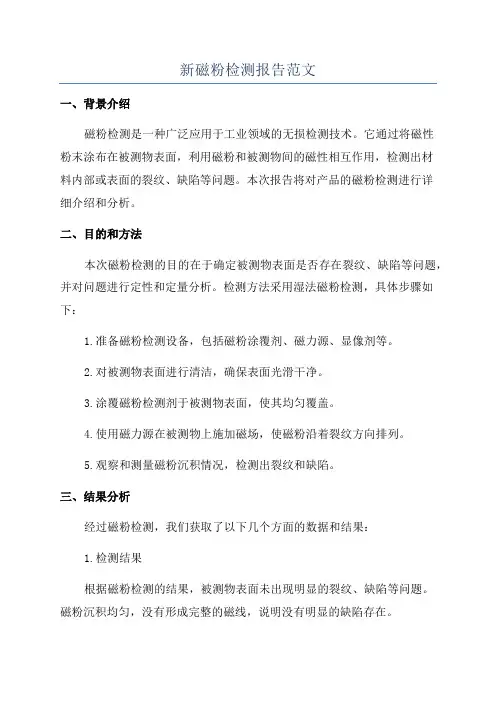

新磁粉检测报告范文一、背景介绍磁粉检测是一种广泛应用于工业领域的无损检测技术。

它通过将磁性粉末涂布在被测物表面，利用磁粉和被测物间的磁性相互作用，检测出材料内部或表面的裂纹、缺陷等问题。

本次报告将对产品的磁粉检测进行详细介绍和分析。

二、目的和方法本次磁粉检测的目的在于确定被测物表面是否存在裂纹、缺陷等问题，并对问题进行定性和定量分析。

检测方法采用湿法磁粉检测，具体步骤如下：1.准备磁粉检测设备，包括磁粉涂覆剂、磁力源、显像剂等。

2.对被测物表面进行清洁，确保表面光滑干净。

3.涂覆磁粉检测剂于被测物表面，使其均匀覆盖。

4.使用磁力源在被测物上施加磁场，使磁粉沿着裂纹方向排列。

5.观察和测量磁粉沉积情况，检测出裂纹和缺陷。

三、结果分析经过磁粉检测，我们获取了以下几个方面的数据和结果：1.检测结果根据磁粉检测的结果，被测物表面未出现明显的裂纹、缺陷等问题。

磁粉沉积均匀，没有形成完整的磁线，说明没有明显的缺陷存在。

2.定性分析根据磁粉检测的结果，我们可以初步判断被测物在表面上没有明显的裂纹和缺陷。

这说明该产品在生产过程中受到了良好的控制和管理，质量合格。

3.定量分析通过对磁粉检测的沉积情况进行分析，我们可以得出磁力线的密度和沉积情况。

根据磁粉的沉积程度，可以推测出被测物表面的平坦度和质量水平。

在本次检测中，磁粉的沉积情况均匀，没有明显的不均匀现象，说明产品的平坦度较高，质量较好。

四、结论根据本次磁粉检测的结果，我们得出以下结论：1.被测物表面未出现明显的裂纹和缺陷，质量较好。

2.磁粉的沉积情况均匀，平坦度较高，产品质量较好。

综上所述，本次磁粉检测结果显示，被测物质量合格，可以放心使用。

五、改进建议虽然本次磁粉检测结果良好，但为了进一步提高产品质量和避免潜在的问题，我们建议：1.加强对生产过程的质量控制，确保产品表面的质量水平。

2.定期进行磁粉检测，及时发现和处理可能存在的问题。

六、参考标准本次磁粉检测参考了以下标准：2. ASTM E709-2024 Standard Guide for Magnetic Particle Testing。

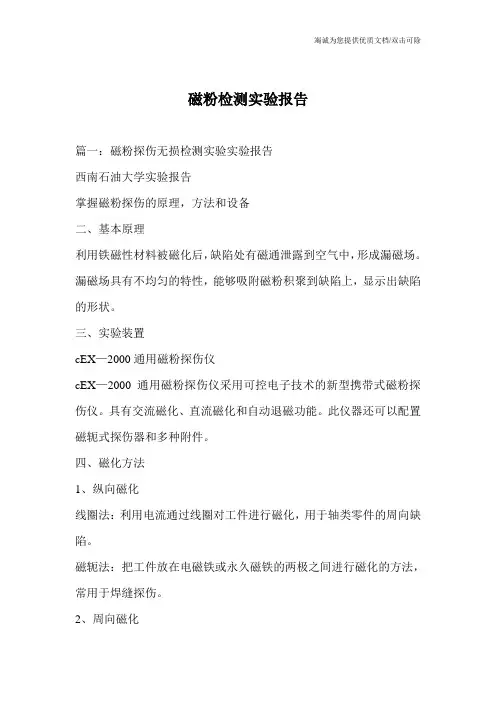

磁粉检测实验报告篇一：磁粉探伤无损检测实验实验报告西南石油大学实验报告掌握磁粉探伤的原理，方法和设备二、基本原理利用铁磁性材料被磁化后，缺陷处有磁通泄露到空气中，形成漏磁场。

漏磁场具有不均匀的特性，能够吸附磁粉积聚到缺陷上，显示出缺陷的形状。

三、实验装置cEX—2000通用磁粉探伤仪cEX—2000通用磁粉探伤仪采用可控电子技术的新型携带式磁粉探伤仪。

具有交流磁化、直流磁化和自动退磁功能。

此仪器还可以配置磁轭式探伤器和多种附件。

四、磁化方法1、纵向磁化线圈法：利用电流通过线圈对工件进行磁化，用于轴类零件的周向缺陷。

磁轭法：把工件放在电磁铁或永久磁铁的两极之间进行磁化的方法，常用于焊缝探伤。

2、周向磁化直接通电法：工件夹在探伤机的两极之间，使电流通过夹头直接流过工件，对工件进行磁化。

主要用于长型工件的探伤。

支杆法（触头法）：电流通过支杆对工件局部进行磁化，用于大型工件的局部探伤。

中心导体法：从空心管中穿过导体，使导体直接通电。

用于空心工件的内表面探伤。

平行电缆法：用于角焊缝探伤。

五、通电方式连续法：工件在磁化时，同时施加磁悬液使缺陷显示。

剩磁法：利用工件磁化后的剩磁来检验其表面缺陷。

六、电流类型及选用交流电磁化法由于“集肤效应”，对于表面开口缺陷有较高的检测灵敏度且退磁方便。

对于近表面及埋藏缺陷，直流全波整流、半波整流磁化法有较高的检测灵敏度，但要有专门的退磁装置。

七、实验步骤本实验采用支杆法磁化将八角试块表面清理干净，清理出金属光泽，Ra将磁悬液摇匀，倒少许在八角试块上，抹匀；拍照记录；将电源插头插至仪器两边插座；开启电源，电源指示灯亮；选择磁化的电源和时间，调节电流大小旋钮，使电流值在450~800ma；将支杆刺入工件接触，使支杆间距150~200mm之间；按下磁化按钮；轻微移动支杆，再次磁化；等八角试块米字线清晰呈现是停止磁化；拍照记录八角块现象；关闭电源，清理实验现场；八、磁化效果磁化前磁化后八角块中间米字型材料为铜，其余部分为碳钢。

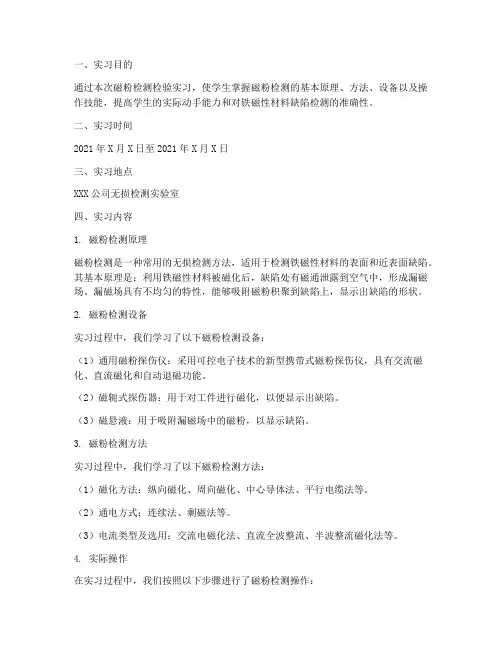

一、实习目的通过本次磁粉检测检验实习，使学生掌握磁粉检测的基本原理、方法、设备以及操作技能，提高学生的实际动手能力和对铁磁性材料缺陷检测的准确性。

二、实习时间2021年X月X日至2021年X月X日三、实习地点XXX公司无损检测实验室四、实习内容1. 磁粉检测原理磁粉检测是一种常用的无损检测方法，适用于检测铁磁性材料的表面和近表面缺陷。

其基本原理是：利用铁磁性材料被磁化后，缺陷处有磁通泄露到空气中，形成漏磁场。

漏磁场具有不均匀的特性，能够吸附磁粉积聚到缺陷上，显示出缺陷的形状。

2. 磁粉检测设备实习过程中，我们学习了以下磁粉检测设备：（1）通用磁粉探伤仪：采用可控电子技术的新型携带式磁粉探伤仪，具有交流磁化、直流磁化和自动退磁功能。

（2）磁轭式探伤器：用于对工件进行磁化，以便显示出缺陷。

（3）磁悬液：用于吸附漏磁场中的磁粉，以显示缺陷。

3. 磁粉检测方法实习过程中，我们学习了以下磁粉检测方法：（1）磁化方法：纵向磁化、周向磁化、中心导体法、平行电缆法等。

（2）通电方式：连续法、剩磁法等。

（3）电流类型及选用：交流电磁化法、直流全波整流、半波整流磁化法等。

4. 实际操作在实习过程中，我们按照以下步骤进行了磁粉检测操作：（1）预清理：对工件进行表面处理，确保无油污、水分等杂质。

（2）磁化：根据工件材料、形状和缺陷类型，选择合适的磁化方法。

（3）施加磁悬液：将磁悬液均匀地涂抹在工件表面。

（4）观察与记录：在适当的光照下，观察工件表面磁痕，并记录缺陷的位置、大小、形状和严重程度。

（5）缺陷评级：根据行业标准对缺陷进行评级。

（6）退磁：对工件进行退磁处理，以消除剩余磁场。

（7）后处理：对工件进行清洗、干燥等处理。

五、实习心得通过本次实习，我对磁粉检测有了更深入的了解，以下是我在实习过程中的心得体会：1. 磁粉检测是一种简单、经济、有效的无损检测方法，适用于各种铁磁性材料的表面和近表面缺陷检测。

2. 磁粉检测的操作过程较为复杂，需要严格按照操作规程进行，以确保检测结果的准确性。

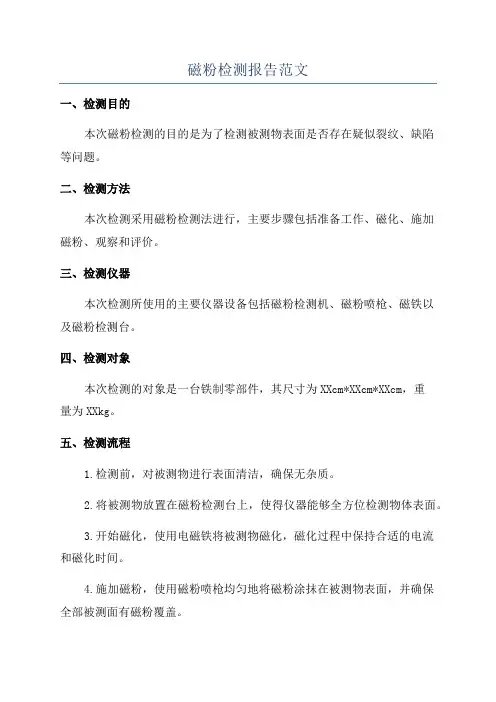

磁粉检测报告范文一、检测目的本次磁粉检测的目的是为了检测被测物表面是否存在疑似裂纹、缺陷等问题。

二、检测方法本次检测采用磁粉检测法进行，主要步骤包括准备工作、磁化、施加磁粉、观察和评价。

三、检测仪器本次检测所使用的主要仪器设备包括磁粉检测机、磁粉喷枪、磁铁以及磁粉检测台。

四、检测对象本次检测的对象是一台铁制零部件，其尺寸为XXcm*XXcm*XXcm，重量为XXkg。

五、检测流程1.检测前，对被测物进行表面清洁，确保无杂质。

2.将被测物放置在磁粉检测台上，使得仪器能够全方位检测物体表面。

3.开始磁化，使用电磁铁将被测物磁化，磁化过程中保持合适的电流和磁化时间。

4.施加磁粉，使用磁粉喷枪均匀地将磁粉涂抹在被测物表面，并确保全部被测面有磁粉覆盖。

5.观察和评价，利用磁粉检测机进行观察，检查被测表面是否存在裂纹、缺陷等问题。

同时根据磁粉检测标准进行评价。

六、检测结果根据磁粉检测机的观察结果，被测物表面未发现任何裂纹、缺陷等问题。

同时，根据磁粉检测标准，该零部件的磁粉检测结果符合要求。

七、存在问题及建议通过本次磁粉检测发现，被测物表面未发现任何问题。

根据对被测物的了解，建议在后续的使用过程中，定期进行磁粉检测，以保证零部件的安全可靠性。

八、结论根据本次磁粉检测的结果，被测物表面未发现任何裂纹、缺陷等问题。

该零部件的磁粉检测结果符合要求，确保其安全可靠性。

九、检测人员本次磁粉检测由XXX负责，该人员具备相关磁粉检测资质和经验。

十、附图见附图一，为本次磁粉检测的被测物磁粉检测结果图。

十一、附注本次检测所使用的磁粉检测方法和仪器设备均符合相关国际标准要求。

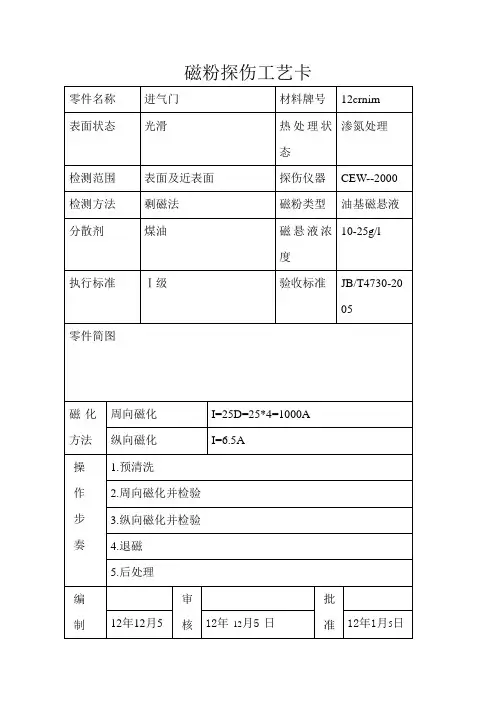

磁粉探伤工艺卡零件名称进气门材料牌号12crnim表面状态光滑热处理状态渗氮处理检测范围表面及近表面探伤仪器CEW--2000检测方法剩磁法磁粉类型油基磁悬液分散剂煤油磁悬液浓度10-25g/l执行标准Ⅰ级验收标准JB/T4730-2005零件简图磁化方法周向磁化I=25D=25*4=1000A 纵向磁化I=6.5A操作步奏1.预清洗2.周向磁化并检验3.纵向磁化并检验4.退磁5.后处理编制审核批准12年12月512年12月5日12年1月5日磁粉探伤工艺编制说明参数选择说明选择结果仪器设备及环境磁粉探伤设备必须符合GB3721的规定，在室温20正负5摄氏度，相对湿度不大于80%的条件下各回路绝缘强度在规定的50HZ正负交变试验电压作用下，历时一分钟无击穿或闪烁现象。

整机对地绝缘电阻不小于1兆欧。

周向磁化电流及纵向磁化安匝数应连续或断续可调，并有指示表指示，采用剩磁法是交流探伤应配断点相位控制器，退磁装置应能保证工件退磁后表面磁场强度小于0.3mT。

CEW—2000磁粉探伤机磁粉检测方法按施加磁粉时间分类连续法连续法是在外加磁场作用的同时对工件施加磁粉或是磁悬液，也称外加磁化法，适用于任何铁磁性材料。

比剩磁法灵敏度高，但是效率低，有时会产生一些干扰缺陷磁痕，评定时杂乱显示。

本次采用采用剩磁法做一次周向磁化和纵向磁化进行检测剩磁法剩磁法是利用工件中的剩磁进行检验的方法。

一般来说经淬火、调质渗碳、渗氮的高碳钢，合金钢都满足剩磁法的要求，剩磁法效率高、干扰小。

磁粉检测方法按显示材料分类荧光法以荧光磁粉做显示材料，它的检测灵敏度高，适用于精密零件的检测要求较高的工件通常要在暗室中紫光灯照射下进行。

本次采用荧光法非荧光法以普通磁粉做显示材料，在自然光下进行检测，普通磁粉种类很多、适用广泛。

磁化方法的选择周向磁化是在工件中建立一个沿圆周方向的磁场，主要用于发现纵向和接近纵向的缺陷，常用方法包括直接通电法，中心导体法，穿电缆法和支杆法。

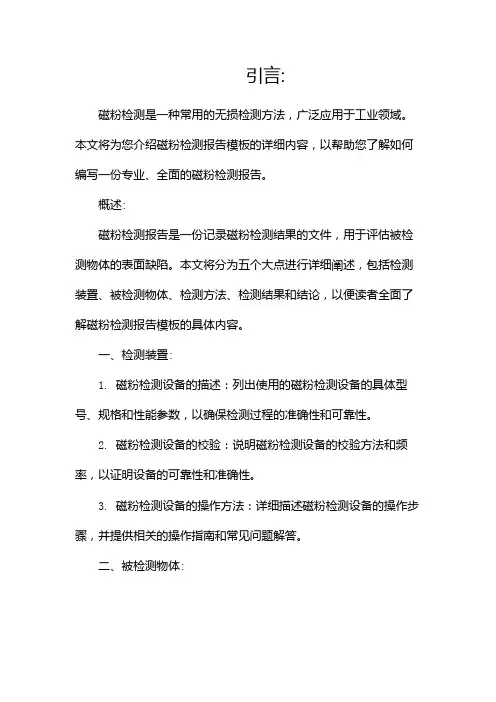

引言:磁粉检测是一种常用的无损检测方法，广泛应用于工业领域。

本文将为您介绍磁粉检测报告模板的详细内容，以帮助您了解如何编写一份专业、全面的磁粉检测报告。

概述:磁粉检测报告是一份记录磁粉检测结果的文件，用于评估被检测物体的表面缺陷。

本文将分为五个大点进行详细阐述，包括检测装置、被检测物体、检测方法、检测结果和结论，以便读者全面了解磁粉检测报告模板的具体内容。

一、检测装置:1. 磁粉检测设备的描述：列出使用的磁粉检测设备的具体型号、规格和性能参数，以确保检测过程的准确性和可靠性。

2. 磁粉检测设备的校验：说明磁粉检测设备的校验方法和频率，以证明设备的可靠性和准确性。

3. 磁粉检测设备的操作方法：详细描述磁粉检测设备的操作步骤，并提供相关的操作指南和常见问题解答。

二、被检测物体:1. 被检测物体的描述：对被检测物体进行详细的描述，包括其材质、几何形状和尺寸等信息，以便读者全面了解被检测物体的特点。

2. 检测区域的划分：将被检测物体划分为不同的检测区域，并对每个区域进行详细的说明，以便读者了解不同区域可能存在的缺陷。

3. 检测区域的准备工作：介绍在进行磁粉检测之前需要进行的准备工作，包括清洁、表面处理和磁场生成等步骤。

三、检测方法:1. 磁粉检测方法的选择：根据被检测物体的特点和要求，选择适当的磁粉检测方法，包括湿法、干法和半干法等不同的方法。

2. 磁粉检测方法的操作步骤：详细描述所选择的磁粉检测方法的操作步骤，包括磁化、喷粉、观察和记录等关键步骤。

3. 磁粉检测方法的标准和要求：解释所选择的磁粉检测方法的相关标准和要求，以确保检测结果的准确性和可靠性。

四、检测结果:1. 缺陷的描述：对检测过程中发现的缺陷进行详细的描述，包括其类型、形态和尺寸等信息，以便读者全面了解缺陷的特点。

2. 缺陷的评估：根据相关标准和要求，对每个缺陷进行评估，包括其严重程度、对使用性能的影响以及是否需要采取修复措施等。

3. 缺陷的定位：对每个缺陷进行准确定位，并提供相应的图表和图像，以便读者准确判断缺陷的位置和分布情况。

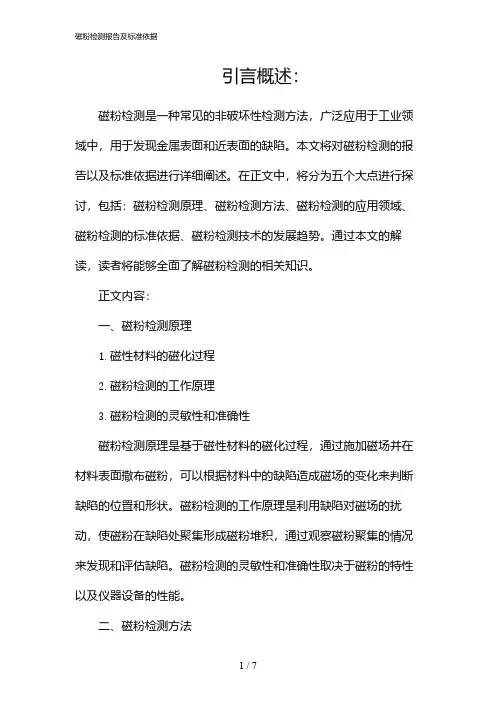

引言概述：磁粉检测是一种常见的非破坏性检测方法，广泛应用于工业领域中，用于发现金属表面和近表面的缺陷。

本文将对磁粉检测的报告以及标准依据进行详细阐述。

在正文中，将分为五个大点进行探讨，包括：磁粉检测原理、磁粉检测方法、磁粉检测的应用领域、磁粉检测的标准依据、磁粉检测技术的发展趋势。

通过本文的解读，读者将能够全面了解磁粉检测的相关知识。

正文内容：一、磁粉检测原理1.磁性材料的磁化过程2.磁粉检测的工作原理3.磁粉检测的灵敏性和准确性磁粉检测原理是基于磁性材料的磁化过程，通过施加磁场并在材料表面撒布磁粉，可以根据材料中的缺陷造成磁场的变化来判断缺陷的位置和形状。

磁粉检测的工作原理是利用缺陷对磁场的扰动，使磁粉在缺陷处聚集形成磁粉堆积，通过观察磁粉聚集的情况来发现和评估缺陷。

磁粉检测的灵敏性和准确性取决于磁粉的特性以及仪器设备的性能。

二、磁粉检测方法1.干式磁粉检测1.1磁粉的选择和制备1.2检测设备和工具的选择1.3检测步骤和注意事项2.湿式磁粉检测2.1磁粉液的选择和制备2.2检测设备和工具的选择2.3检测步骤和注意事项磁粉检测方法主要有干式磁粉检测和湿式磁粉检测两种。

干式磁粉检测适用于表面缺陷的检测，而湿式磁粉检测适用于更深层次的缺陷检测，也能提高检测的灵敏度。

干式磁粉检测需要选取适当的磁粉并进行制备，同时选择合适的检测设备和工具进行检测。

湿式磁粉检测则需要制备磁粉液，不同类型的缺陷需要使用不同种类的磁粉液，并注意检测步骤和注意事项以保证检测的准确性和可靠性。

三、磁粉检测的应用领域1.金属制造业2.航空与航天3.制造业4.核工业5.铁路和桥梁6.石化工业磁粉检测广泛应用于金属制造业，例如钢铁、汽车制造、机械制造等行业，用于检测铸件、焊接接头、轴承等金属制品的表面和近表面的缺陷。

同时，磁粉检测也在航空与航天、核工业、铁路和桥梁、石化工业等领域中得到了广泛应用，用于保证设备和结构的安全可靠性。

四、磁粉检测的标准依据1.国际标准2.行业标准3.企业标准4.检测设备和工具的标准磁粉检测的标准依据主要包括国际标准、行业标准和企业标准。
