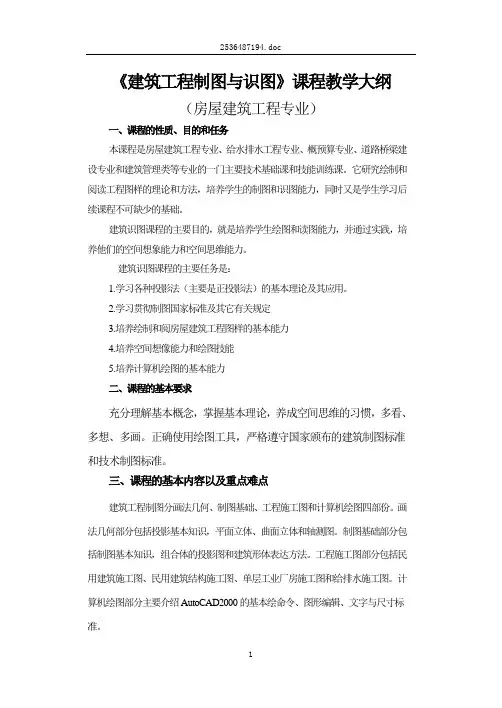

《建筑工程制图与识图》课程教学大纲

《建筑工程制图与识图》课程教学大纲
第7章建筑形体表达方法
（一）教学内容
1.基本投影图
（1）基本投影图的形成
（2）图样布置
（3）镜像投影法
1.剖面图
（1）剖面图的概念
（2）剖面图标注
（3）剖切面的种类
（4）剖面图分类：全剖面、半剖面、局部剖面
3.断面图
（1）断面图标注
（2）断面图的画法
4.简化画法
（1）对称简化画法
（2）相同要素简化画法
建筑识图课程的主要目的，就是培养学生绘图和读图能力，并通过实践，培养他们的空间想象能力和空间思维能力。
建筑识图课程的主要任务是：
1.学习各种投影法（主要是正投影法）的基本理论及其应用。
2.学习贯彻制图国家标准及其它有关规定
3.培养绘制和阅房屋建筑工程图样的基本能力
4.培养空间想像能力和绘图技能
5.培养计算机绘图的基本能力
2.了解截交线和贯穿点的概念。
3.掌握平面与平面体相交截交线的画法。
4.掌握平面体表面上点和直线的投影的作图方法及可见性的判别。
5.了解直线与平面相交求交点、两平面相交求交线的作图方法及可见性的判别。
6.了解两平面体相交时所产生的相贯线的性质。
7.掌握两平面体相交时相贯线的画法。
（三）重点和难点
l.直线与平面平行、平面与平面平行的投影特性。
（2）直线与圆锥相交
（3）直线与球相交
5.平面体与曲面体相交
（1）平面体与圆柱相交
（2）平面体与圆锥相交
（3）平面体与球相交
6.两曲面体相交
（1）用直接作图法求作相贯线
（2）用辅助平面法求作相贯线
（3）曲面体相交的几种特殊情况
（二）基本要求
1.了解曲线的投影特性。

《建筑工程识图》课程标准

《建筑工程识图》课程标准

《建筑工程识图》课程标准一、课程性质与任务《建筑工程识图》是建筑工程施工专业的专业核心课之一，通过对典型工作任务的调研，结合人才培养目标按照“工学结合”相对接的指导思想形成了本领域的施工过程化的课程标准。

《建筑工程识图》课程是建筑施工专业各工作岗位必须掌握的一门技能型基础课程，本课程涉足了施工技术、工程预算、施工监理以及资料整理等工作领域的课程，该课程标准的编制是采用以工作任务为引领、以工作过程为导向的体现项目实施过程的框架模式，使学生较为全面的了解建筑施工图的形成、培养及提高了学生的空间想象能力，让学生系统地掌握建筑施工图纸的绘制规则和方法，从而达到能够熟练识读建筑施工图的基本技能及绘制简单的建筑施工图的能力。

本课程主要对接的岗位有建筑工程施工专业的施工员、预算员、材料员、质检员、资料员以及建筑工程监理专业的监理员等工作岗位。

本课程的预备课程有《建筑构造》《建筑材料》，后续课程有《基础工程施工》《主体工程施工》《建筑装饰工程施工》《混凝土结构与平法识图》《施工组织设计编制》等。

本标准共划分为四个学习项目：施工图绘制、施工图知识准备、识读建筑施工图、识读结构工程图。

二、课程教学目标本课程的培养目标是使学生具有一定的空间想象能力，能应用建筑制图标准的基本规定和一般的工程物体的图示表达方法熟练地识读建筑工程施工图，以达到能够胜任施工员、技术员、质检员、材料员、资料员、绘图员等岗位（群）工作的需要。

在教学过程本着以学生为主体、教师为主导，以能力目标的实现为核心，培养学生具备专业能力、职业能力及社会能力等的技能目标。

（一）知识目标1.了解建筑制图国家标准关于图幅、线型、尺寸标注、比例、字体等的有关规定；2.掌握常用制图工具、仪器（图板、丁字尺、圆规、三角板等）的使用方法3.了解形体的正投影理论，熟悉点、线、面的投影特性和画法，掌握建筑形体的投影表达方法；4.了解轴测图的形成方法和轴测图的类型，掌握轴测投影图的基本画法；5.熟练掌握建筑施工图、结构施工图、标准图集等包含的内容及标准要求；5.熟练掌握识读建筑施工图及结构施工图的方法。

2024版年度建筑工程制图与识图

2024版年度建筑工程制图与识图

题。
02
案例二
某办公楼空调通风图纸识读。分析该办公楼的空调通风系统组成，识别
图纸中的图形符号，了解空调设备的布局和管道连接方式，并评价其设
计合理性。
03
案例三
某工厂电气图纸识读。分析该工厂的电气系统组成，识别图纸中的图形
符号和标注，了解电气设备的布局和配线方式，并指出可能存在的安全
隐患。
22
Part
在长期实践中形成的、符合人们视觉 心理和读图习惯的约定俗成的画法。
如建筑、结构、给排水、电气等各专 业的制图标准，以及各地方、各企业 的补充规定和细则。
2024/2/3
5
制图工具与材料
绘图板
用于固定图纸，有木板、塑料板 等不同材质。
丁字尺
用于绘制水平线和垂直线，有木 质、塑料、金属等不同材质。
三角板
线条与比例
采用不同线型和比例表示 管道、设备、建筑物等。
标注与说明
对图纸中的设备、管道、 阀门等进行标注，并附加 必要的文字说明。
2024/2/3
20
设备图纸识读要点
了解设备系统组成
先了解整个设备系统的组成，包 括主要设备和辅助设备等。
查阅相关规范与资料
在识读过程中，需要查阅相关的 设计规范、施工验收规范等资料。
建筑工程制图与识图
2024/2/3
1
• 建筑工程制图基本概念 • 建筑工程图纸识读基础 • 建筑结构制图与识图 • 建筑设备制图与识图 • 建筑施工图制图与识图 • 建筑工程制图与识图实践应用
2024/2/3
目录
2
Part
01
建筑工程制图基本概念
2024/2/3
3
制图目的与意义

《建筑工程识图》课程教案

《建筑工程识图》课程教案

学生自我评价报告展示及交流讨论
学生自我评价报告
要求学生对自己在课程学习过程中的表现进行自我评价 ，包括学习态度、学习方法、学习效果等方面，并提出 改进意见和建议。
交流讨论
组织学生进行交流讨论，分享学习心得和体会，探讨课 程学习中遇到的问题和困难，相互学习和借鉴。
拓展延伸：现代建筑技术发展趋势及挑战
VS
基础图的识读方法
首先了解基础的类型、埋置深度、持力层 等；然后查看基础的平面布置，了解基础 的定位轴线、基础梁或基础的轮廓线等； 最后查看基础的剖面图，了解基础的详细 构造和做法。
楼层结构平面布置图识读
楼层结构平面布置图的内容
包括各层承重构件的平面布置、构件类型、大小及构 造做法等。
楼层结构平面布置图的识读方法
室内给水排水管道布置图识读
室内给水管道布置图识读
了解给水管道的走向、管径、连接方式等； 识别给水管道上的阀门、水表、水龙头等附 件；注意给水管道与其他管道的交叉避让关 系。
室内排水管道布置图识读
了解排水管道的走向、管径、坡度等；识别 排水管道上的检查口、清扫口、地漏等附件 ；注意排水管道与室内其他设施的协调关系
卫生设备安装详图识读
1 2 3
洗脸盆安装详图识读
了解洗脸盆的型号和尺寸；识别洗脸盆的给水管 、排水管等管道的连接方式和位置；注意洗脸盆 的安装高度和固定方式。
坐便器安装详图识读
了解坐便器的型号和尺寸；识别坐便器的给水管 、排水管等管道的连接方式和位置；注意坐便器 的安装位置和固定方式。
淋浴器安装详图识读
建筑详图识读
建筑详图的内容
建筑详图是建筑细部的施工图，是建筑平面图、立面图、剖面图的补充。
建筑详图的识读方法

2024版建筑施工图识图大全ppt课件[1]

2024版建筑施工图识图大全ppt课件[1]

23
电气系统安装施工图解读
2024/1/30
配电系统图识读
讲解配电系统图的组成、符号含义及阅读方法，包括进线方式、 配电箱设置、保护开关选型等。
照明平面图识读
分析照明平面图的布局、灯具类型、控制方式等，以及照明线路的 走向、敷设方式和保护措施。
动力及弱电系统图识读
介绍动力设备及弱电系统的安装施工图解读方法，包括电机控制、 通信网络、安全防范等系统。
13
平面图识图要点
了解平面形状和尺寸
掌握建筑物的平面布局、房间功能及 尺寸等信息。
分析门窗位置和尺寸
确定门窗的开启方式、尺寸和位置， 满足通风采光需求。
查看墙柱定位轴线
了解承重墙、柱的位置和尺寸，判断 结构类型。
2024/1/30
14
立面图识图要点
1 2
掌握立面造型和材质 了解建筑物的外观造型、材质和颜色等信息。
验收内容
具体阐述施工图验收的内容，包括图纸的完整性、 准确性、合规性等方面的检查。
2024/1/30
29
问题处理和改进措施
问题处理
针对施工图审查和验收过程中发现的问题，提出相应的处 理措施，如整改、返工、重新设计等。
改进措施
针对问题产生的原因，提出相应的改进措施，如加强设计 管理、提高设计质量、优化审查流程等。
建筑施工图与 BIM技术的融合
BIM技术是一种基于三维模型 的建筑设计、施工和运营管 理方法，未来建筑施工图将 与BIM技术更加紧密地融合， 实现设计、施工和运营全过 程的信息共享和协同工作。
2024/1/30
33
THANKS
感谢观看
2024/1/30
34
楼梯结构图

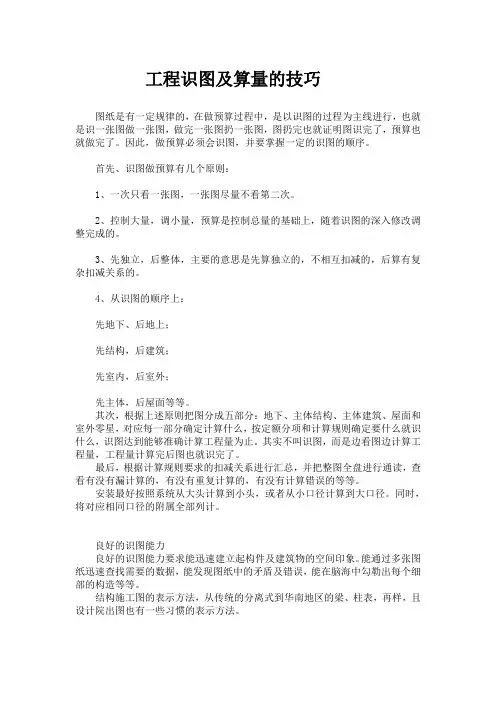

工程识图及算量的技巧

工程识图及算量的技巧

工程识图及算量的技巧图纸是有一定规律的，在做预算过程中，是以识图的过程为主线进行，也就是识一张图做一张图，做完一张图扔一张图，图扔完也就证明图识完了，预算也就做完了。

因此，做预算必须会识图，并要掌握一定的识图的顺序。

首先、识图做预算有几个原则：1、一次只看一张图，一张图尽量不看第二次。

2、控制大量，调小量，预算是控制总量的基础上，随着识图的深入修改调整完成的。

3、先独立，后整体，主要的意思是先算独立的，不相互扣减的，后算有复杂扣减关系的。

4、从识图的顺序上：先地下、后地上；先结构，后建筑；先室内，后室外；先主体，后屋面等等。

其次，根据上述原则把图分成五部分：地下、主体结构、主体建筑、屋面和室外零星，对应每一部分确定计算什么，按定额分项和计算规则确定要什么就识什么，识图达到能够准确计算工程量为止。

其实不叫识图，而是边看图边计算工程量，工程量计算完后图也就识完了。

最后，根据计算规则要求的扣减关系进行汇总，并把整图全盘进行通读，查看有没有漏计算的，有没有重复计算的，有没有计算错误的等等。

安装最好按照系统从大头计算到小头，或者从小口径计算到大口径。

同时，将对应相同口径的附属全部列计。

良好的识图能力良好的识图能力要求能迅速建立起构件及建筑物的空间印象。

能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。

结构施工图的表示方法，从传统的分离式到华南地区的梁、柱表，再样，且设计院出图也有一些习惯的表示方法。

掌握定额的工作程序、子目的内容在对各专业图纸研究过程中，应随时了解设计人员意图及图纸表达内容，对施工前已发生设计变更也应做到心中有数。

充分掌握定额的工作程序、子目的包括内容。

只有这样，才能准确做出预算编制分项和计算出相应工程量，合理地套用单价，防止出现漏计、重计、错套等错误。

统筹安排计算工程量工程量的计算要有明确的思路，先算哪部分后算哪部分，统筹安排计算工程量，提高计算效率，可节省大量的时间和精力。

建筑识图PPT(很完整的)

建筑识图PPT(很完整的)

6.2 建筑平面图
横向编号应用阿拉伯数字标写，从左至右按顺序编号； 纵向编号应用大写拉丁字母，从前至后按顺序编号，如图 6.4所示。拉丁字母中的I、O、Z不能用于轴线号，以避免 与1、0、2混淆。 除了标注主要轴线之外，还可以标注附加轴线。附加
轴线编号用分数表示，如图6.5（a）。两根轴线之间的附
1.用途和内容 房屋建筑施工图是表示建筑物的总体布局、外部造型、 内部布置、细部构造做法、内外装饰、满足其他专业对建 筑的要求和施工要求的图样，是房屋施工和概预算工作的 依据。
房屋建筑施工图的内容包括：总平面图、建筑设计说
明、门窗表、各层建筑平面图、各朝向建筑立面图、剖面 图和各种详图。
6.1 概述
道是细部尺寸，表示门窗洞口、孔洞、墙体等详细尺寸。
在平面图内还注有内部尺寸，表明室内的门窗洞、孔洞、 墙体及固定设备的大小和位置。在首层平面图上还需要标
注室外台阶、花池和散水等局部尺寸。
《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。索引 符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。
加轴线，以分母表示前一根轴线的编号，分子表示附加轴 线的编号。如图6.5（b）。
通用详图的定位轴线只画圆圈，不标注轴线号。
6.2 建筑平面图
3.建筑物的尺寸与标高 在建筑工程平面图中，用轴线和尺寸线表示各部分的 长、宽尺寸和准确位置。平面图的外部尺寸一般分三道尺 寸：最外面一道是外包尺寸，表示建筑物的总长度和总宽 度；中间一道是轴线间距，表示开间和进深；最里面的一
建筑总平面图图例符号
要能熟练识读建筑总平面图，必须熟悉常用的 建筑总平面图图例符号，常用建筑总平面图图 例符号如图1-6-1。

《建筑工程图的识读》PPT课件

《建筑工程图的识读》PPT课件
（3) 确定新建或扩建工程的具体位置，用定位尺寸或坐标确定。
12.4 施工总说明及建筑总平面图识读
建筑总平面图图示内容与要求 （4）等高线 （5）总平面图上标注的尺寸一律以米为单位，并且标注到小数点后两位。 （6)表明建筑物的层数。在平面图角上，画有几个小黑点表示建筑物的层 数。对于高层建筑可以用数字表示层数。
(3)尺寸起止符号 ——尺寸线与尺寸界线相接处为尺 寸的起止点。在起止点上应画出尺寸起止符号，一般为 45°倾斜的中粗短线。
(4) 尺寸数字 ——工程图上标注的尺寸数字，是物 体的实际尺寸，它与绘图所用的比例无关。
12.2 建筑工程制图相关规定
（7）定位轴线 定位轴线——用来确定房屋主要结构的位置及其尺寸的， 是施工放线的依据。定位轴线应用细点画线绘制，如图 所示。
可整理ppt47可整理ppt48可整理ppt49124建筑总平面图识图步骤1总平面图的图名2总平面图说明3总平面图的比例4建筑红线5占地面积6自然地形7风向频率玫瑰图和指北针8建设区交通围墙入口道路和铁路专用线可整理ppt50124建筑总平面图识图步骤9建筑物和构筑物的平面配置10各建筑物构筑物与建筑红线的尺寸关系11各建筑物的底层占地面积楼层数楼间距离12建设区内的给水排水供热供电煤气电讯等线路13建筑底层室内标高与室外地坪标高14坐标网及联系尺寸15即将拆除的建筑物和构筑物16未来扩建工程17环境可整理ppt51可整理ppt52可整理ppt53125建筑平面图的形成及种类假想用一个水平剖切平面沿门窗洞口位置或在某一层窗台上方屋顶平面图除外将房屋剖开移去剖切平面以上的部分将剩余部分进行正投影得到的视图称为建筑平面图
在前，局部性图纸在后；先施工的在前，后施工的在 后；主要图纸在前，次要图纸在后。 编排次序：

预算员应该掌握的基本知识——识图

预算员应该掌握的基本知识——识图

预算员应该掌握的基本知识——识图建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。

重要的一课是识图、读图。

一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应包括：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。

设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。

施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。

2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

3、文字说明，图注。

C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。

2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等D、设备施工图（简称设施）1、给排水、采暖通风、电气照明说明、管网布置、走向、标2、平面布置、系统轴测、详图安装要求，接线原理。

二、识读施工图的要领阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。

1、先细阅说明书、首页图（目录），后看建施、结施、设施。

2、每张图，先图标、文字，后图样。

建筑工程制图与识图

建筑工程制图与识图

看图时要先粗后细、先大后小、互相对照。 3、看图时要先粗后细、先大后小、互相对照。 深入施工现场，对照图纸，观察实物。 4、深入施工现场，对照图纸，观察实物。
8
§4－1图纸实例及综述 －
建筑设计说明
设计依据 建筑规模
主要内容有： 标高 主要内容有：
装修做法 施工要求
9
§4－1图纸实例及综述 － 图纸实例及综述 设计总说明示例
30
• 底层平面图识图示例 底层平面图识图示例
1
600 5700
2
3
4
5
7
8
9
6000 6000
10
1085 185 530 370 185 2515 900 185 3600 185 C -4
12
§4－2 建筑总平面图 －
• 建筑总平面图的有关规定（国标） 建筑总平面图的有关规定（国标）
建筑总平面图常用比例： 建筑总平面图常用比例：
1:500 1:1000 1:2000
13
§4－2 建筑总平面图 －
图例： 图例：
新设计的建筑物 右上角以点数或 数字表示层数 围墙及大门 实体性质的围墙
• 建筑平面图的有关规定和要求
尺寸标注 建筑平面图中， 建筑平面图中，一般在图形的下方和左方标注相互 平行的三道尺寸： 平行的三道尺寸： 总尺寸（总长、总宽） 总尺寸（总长、总宽） 轴线间尺寸(开间、进深) 轴线间尺寸(开间、进深) 门窗洞口及洞间墙的尺寸。 门窗洞口及洞间墙的尺寸。 另外，还应标注某些局部尺寸。 另外，还应标注某些局部尺寸。
原有的建筑物
围墙及大门 通透性质的围墙
计划扩建的建筑 物或预留地
154.20
室内地坪标高

建筑工程识图基本知识

建筑工程识图基本知识

建筑工程识图基本知识工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。

工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。

因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。

工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。

建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。

一、投影的概念和正投影投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。

在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。

假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。

投影可分为中心投影和平行投影两类。

由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。

某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。

由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。

由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。

物体的影子一般是灰黑一片，不能反映物体各部位的形状和大小，因此假设光线能透过物体，使投影能够反映物体各部位的构造。

如右图所示光源图1.1.4投影的原理二、点、线、面的正投影点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。

1. 点的投影规律点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。

2. 直线的投影规律直线的投影是直线两端点投影的连线。

工程造价识图(ppt文档)

工程造价识图(ppt文档)

﹢0.000
1800
120
3060
3300
值班室
B
C-2
M-1
1500
1130
240 1000 M-2
120 250
120 500 1000
A
C-1
-0.150
1
2
120 620
2000
650
1290
2400
细 线b/4，其余
可见轮廓线、尺
3300
5100
寸线等
8640
中129粗0 线12b0 /2， 门的120 开启示 意线，尺寸 起止符号
建筑工程工程识图
建 筑 制 图 常 用 图 线
定位轴线
建筑施工图 中的定位轴线是 施工定位、放线 的重要依据。凡 是承重墙、柱子 等主要承重构件 都应画上轴线来 确定其位置。
定位轴线的编号 附加轴线的标注
定位轴线
定位轴线
定位轴线 指建筑物主要墙、柱等承重构件加上编号的轴线。
定位轴线用细点画线绘制，轴线编号圆为细实线，直径为8-10mm （详图上为10mm）。
0924
图例及代号、编号（续）
部分建筑构造及配件图例
门、窗洞均为中 粗线
外内
开启方向线交角 的一侧安装合页
空门洞
单扇门（包括平开或 单面弹簧）
内
45° 外
开启方 向线实 线为外 开,虚线 为内开
楼梯和门窗图例
楼梯和门窗 图例
上 底层平面
下 上 中间层平面 下
顶层平面 楼梯的形式及步数 应按实际情况绘制
在平面图上，除注出各部长度和宽度方向的尺寸之外，还要注出楼地面 等的相对标高，
以表明各房间的楼地面对标高零点的相对高度。

建筑工程识图技巧(如何看建筑施工图)

建筑工程识图技巧(如何看建筑施工图)

建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考.识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况.二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图,再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明.通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸.检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建筑工程识图

建筑工程识图
建筑构造
基础
1．地基
在作基础设计时，须先分析地质资料，掌握当地土质、地下水的水质与水位等有关资料，作为地基土。其单位面积承受基础传下来的荷载的能力，叫做地基的允许承载力，业称为地耐力。地基分为天然地基与人工地基。凡天然土层具有足够的承载力，不需经人工改良或加固，可直接在上面建造房屋的称为天然地基；当土层的承载力差时，必须进行加固，如将坏土挖掉，填以砂或块石混凝土，然后才能在上面建造房屋，这种经过人工处理的土层，称为人工地基。地基分为石类、碎石类、粘性土等多钟，它们的允许承载力差别很大。应尽量选择承载力大的土层或岩层做建筑物的地基，这样可降低建筑物的造价。
结构施工图是基槽放线、挖槽、绑扎钢筋、支模板、浇灌混凝土、构件制作、安装的依据，也是施工图预算编制的主要依据。
识读结构施工图应将结构平面图和详图结合起来，尤其是钢筋的标注方法，近年来采用的梁表、柱表和平面标注法也应熟悉。
（一）基础图
基础的平面布置和地面以下的尺寸、材料和做法，以基础平面图和结构详图表示。
1．基础平面图
基础平面图表示基础平面布置情况、基础类型和平面尺寸,以及基础的剖切位置等。
识读基础平面图主要了解下列内容：
（1）从轴线编号，了解建筑物纵、横轴线间的距离尺寸。这些轴线编号和尺寸与建筑平面图相一致，是施工放线的依据，也是结合详图计算工程量的依据。
（2）建筑物的基础形式是什么?根据基础的剖切线编号，查找基础的做法。
（三）总平面图的阅读要点
1．看总平面图的比例及有关文字说明。
2．由图名了解工程性质、由等高线了解地形地势。
3．看新建建筑物的层数及室内外标高。
4．根据原有建筑物及道路了解新建建筑物的周围环境和位置。
5．根据指北针、风玫瑰图分别制定建筑物的朝向及当地常年风向。

建筑工程制图和识图第9章 结构施工图

建筑工程制图和识图第9章 结构施工图
加了标记代号，如ＪＣ1。以轴线①为例，图中注出了左、右墙边到轴 线的定位尺寸分别为250，120（墙厚370），基础底左、右边到轴线 的定位尺寸为1265，1135。绘图比例为1∶100，横向轴线有①-
19页 退出
建筑工程制图与识图
出版社 理工分社
瑣皕瑏，纵向轴线有槨-槮，外围标注了两道尺寸，构造柱涂黑表示。
6页 退出
建筑工程制图与识图
出版社 理工分社
7页 退出
建筑工程制图与识图
出版社 理工分社
9.1.3 钢筋混凝土知识简介
混凝土是由水泥、沙子、石子和水按一定比例搅拌而成的建筑 材料，凝固后坚硬如石。混凝土受压性能好，但受拉性能差，容易 因受拉而断裂。为了避免混凝土因受拉而损坏，充分发挥混凝土 的受压能力，常在混凝土中配置一定数量的钢筋，使其与混凝土结 合成一个整体，共同承受外力，这种配有钢筋的混凝土称为钢筋混 凝土。
2页 退出
建筑工程制图与识图
出版社 理工分社
3页 退出
建筑工程制图与识图
出版社 理工分社
9.1.1 结构施工图简介
结构施工图包括以下内容： （1）结构设计说明 结构设计说明包括选用结构材料的类型、规格、强度等级，抗 震设计与防火要求，以及施工方法和注意事项等。很多设计单位 已把上述内容详列在一张结构说明图纸上，供设计者勾选。 （2）结构平面图 结构平面图包括基础平面图、楼层结构平面图、屋面结构平面 图等。 （3）构件详图 构件详图包括梁、板、柱及基础结构详图，楼梯结构详图和屋 架结构详图等。 结构施工图是施工放线、开挖基坑、构件制作、结构安装、计算
4页 退出
建筑工程制图与识图
出版社 理工分社
工程量、编制预算和施工进度的依据。民用建筑一般都是采用钢 筋混凝土梁板与承重砖墙混合结构。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《建筑工程预算识图》复习题、选择题1、正投影法是指：（）A. 投射线都相交于投射中心，投射出形体投影的方法B•投射线互相平行且垂直于投影面，投射出形体投影的方法C.由互相平行的投射线投射出形体投影的方法D•投射线互相平行且倾斜于投影面，投射出形体投影的方法2、下图所示AB直线是：（）A. 水平线B.正平线3、下图所示的平面是：（C侧平线D. 一般倾斜直线）5、在钢筋混凝土结构中，分布钢筋的作用是：（）A •水平面B .侧垂面C •铅垂面D •—般倾斜平面4、在下图中已知形体的三面投影图，贝V与其吻合的轴测图是：（）A •起架立作用 C .承受剪力B .主要受力钢筋D •固定钢筋的位置并分配荷载到受力钢筋6、结构施工图一般包括施工说明、基础图、各层结构平面图以及 （）C 装修图D •门窗构造图 7、在结构平面图中，构件代号 TB 表示（A .平板B .阳台板C .预制多孔板）。

D •楼梯A .设备图B •构件详图8、在右边的钢筋混凝土结构图中， 3号钢筋为: A .位于板的上层， 6mm B •位于板的下层,C •位于板的下层,6mm 6mm 直径, 直径, 直径, 间距为200mm 间距为200mm 距板边缘200mmD •位于板的上层， 9、在上图的钢筋混凝土结构图中， 1号钢筋为（ 6mm 直径, 距主筋200mm A .位于板的上层， 8mmB •位于板的下层，8mm C .位于板的下层， 8mm D .位于板的上层， 8mm 直径，距3号钢筋150mm 直径，间距为150mm 直径，间距为150mm直径，距板边缘150mm10、在上图的钢筋混凝土结构图中,4号钢筋为：（(A. 位于板的上层, 6mm 直径, 间距为200mmB. 位于板的下层, 6mm 直径, 间距为200mmC. 位于板的下层, 6mm 直径, 距板边缘200mmD. 位于板的上层, 6mm 直径, 距主筋200mm 11、在上图的钢筋混凝土结构图中， 2号钢筋为：（）A.位于板的上层, 6mm 直径，间距为200mmB.位于板的下层, 6mm 直径，间距为200mmC.位于板的下层, 6mm 直径，距板边缘200mmD.位于板的上层,6mm 直径，距4号钢筋200mm12、在结构平面图中，构件代号 TL 表示（）A.预制梁B.楼梯梁C 雨篷梁D.阳台梁13、平面的W 面投影为一直线，该平面为（ ） A.侧平面 B.侧垂面 C 铅垂面 D.正垂面14、土建图中，材料图例 °表示（）A.自然土B.素土夯实C.三合土D.天然石料17、下列图例中，表示拆除的建筑物的是（18、在结构平面图中，构件代号YPL表示（）A.预制梁B.楼梯梁C.雨篷梁D.阳台梁19、下列立面图的图名中错误的是（）。

A .房屋立面图21、下图中直线AB是（）b tf15、在某张建施图中，有详图索引A.图纸的图幅为3号C.被索引的图纸编号为3其分母3的含义为（B详图所在图纸编号为3D•详图（节点）的编号为316、在楼板平面图中，如下图所示的钢筋表示（）钢筋C.顶层和底层D.都不是A •一般位置直线B.正垂线C.水平线22、图上标注的尺寸数字的单位如果在图中附注没有声明，则为：（D.侧平线）B.东立面图C.⑦-----①立面图D.(®----- (B 立面图20、三面投影图在度量关系上有:A.三个投影各自独立C.长对正、高平齐、宽相等（）B. 正面投影和水平投影长对正D.正面投影和侧面投影高平齐A . mmB . cmC . m23、关于标高，下列（）的说法是错误的25、屋结构中框架代号为（27、不属于建筑平面图的是（28、一物体图上长度标注为2000，其比例为1 : 5,贝U 其实际大小为（29、楼梯建筑详图不包括（）30、在钢筋混凝土结构中，箍筋的作用是：（）A.起架立作用C.固定钢筋的位置并承受剪力二、多项选择题1、建筑平面图表达的内容包括（2、基础图包括（3、右图所示详图符号的描述，正确的有A. 负标咼应注"一B.正标咼应注“+C.正标咼不注“ +D.零标高应注“土”24、“8@200 ”没能表达出这种钢筋的（ A. 弯钩形状 B.级别 C.直径 D •间距A .平面图 B.剖面图C .梯段配筋图D .节点详图A .承重构件的布置B .外部造型C .内部布置D .细部构造及装修 a ”表示被索引的图纸编号B . a ”表示详图的编号C . b ”表示被索引的图纸编号D . b ”表示详图的编号 4、“E@200 ”能表达出这种钢筋的（ A. 弯钩形状 B.级别 C.直径D •间距 D . dmA.KJB.GJC.CJD.ZJ26、构施工图中的圈梁表示（ ）。

A.GLB.QLC.JLD.KL A.基础平面图B •底层平面图 C.标准层平面图 D •屋顶平面图A . 400B . 2000C . 10000D . 200B.主要受力钢筋 D.分配荷载到受力钢筋A.基础立面图B. 基础剖面图C. 基础平面图D.基础断面图5、下列钢筋混凝土构件代号中正确的有：(A. “ GL”是表示圈梁；B. “ GL”是表示过梁；C. “ JL”是表示连系梁；D. “ JL”是表示基础梁三、分析题填空题1根据形体投影图上的标注，判别指定的棱线和平面对投影面的相对位置2、Z c f,(b tr)胞)X-ad lfAC是T r)AF是BD是CE是EF是%△ ABC是△ ACE是△ AEF是根据形体投影图上的标注，判别指定的平面对投影面的相对位置。

线线线线线面面面面面题号平面名称与投影面的相对位置1P2Q3R4S5M6N三、看图回答问题(1)KL5 (2A)表示_ 。

(2)梁截面尺寸是_ _(3)2二28 表示__ 一。

(4 )08@150/200(2)表示_________________________________________________ 。

2、下图为平法表示的某柱子的截面式配筋图，根据标注请指出配筋图中①、②、③、④、⑤处对应的内容分别是什么1、2 18■今KZ2450 4504= 208@100/2005|； -：1 II I(1 )补全该施工图名、轴线编号。

(2) __________________________________________ 该工程图中横向轴线编号自左到右是 _________________________________________________ 轴到 ________ 轴；纵向轴线编号自下而上是_____ 轴到 _________ 轴。

(3) __________________________ 该工程东西向总长 _______ m ，南北向总长 m ;楼梯间的开间尺寸3、阅读平面图回答下列问题。

m1 *号叫1* A①② © ③⑦⑧^003知..:.■一1三皿屈魂1注处屮©03^00 L-m ；主出入口洞口尺寸宽 _______ m ;次出入口洞口尺寸宽 ____________ m 。

(4) ____________________ 底层地面标高 ______________________________ m ，室内外各处标高分别是：室外 ________ m ，中庭下 沉空间 m ，车库 _____________ m ，室内外高差 _________ m ，入口共 ________ 级台阶, 每步高 _________ mm 。

(5 )该工程有 _________ 部楼梯，两跑，共 __________ 级。

4•阅读总平面图，并回答下列问题。

命卸極救总平面图1、建筑总平面图的常用比例为 _______________ 主要表示 ___________________________________ 内容。

2、 建筑物层数在总平面图中，一般标注在建筑物的 ________ 位置，该总平面图中新建1朝 丿騷阳路^75.(10-十综合楼东城路r-建筑为____ 层，图中虚线框表示___________ ，带x 细线框表示______________ 建筑新建建筑的东侧为_______ 路。

3、新建建筑室内绝对标咼为 _______ 室外绝对标咼为 __________4、图中左上角带数字的曲线为 __________ 它主要用来表示 ___________ _5、图中风玫瑰可见，该地区常年风向主要是 ___________ _四、作图题1、在由砖砌筑的基础墙和混凝土砌筑的大放脚的基础详图中，完成:1) 画出砖及混凝土图例。

2) 注出大放脚高度。

注出基础底面的标高，注出室外地面的标高标高60.000mm。

2、根据L-1的配筋图和1 —1、3 —3断面图，完成:(1)补全2-2、4-4断面图。

(2)标注钢筋编号。

(3)标注钢筋尺寸(根数、等级和直径)。

-0.850米，室内地面06”顽0 ”了000O © OL-值筋图3-32-z五、简答题:1、楼梯的基本组成是什么？楼梯详图包括哪几种基本图样?2、指北针的规定画法和用途？m M252■节*8g------ V的阿5 n.心靜——<r-■i25Q*1-1《建筑工程预算识图》复习题参考答案、选择题1.B2.D3.C4.D5. D6. B7. D8. A9. B10.A 11. B12B.13.C14.B15.B16.B17.C18.A19.C20.C 21. D22.A23.B24.B25.A26.B27.A28.B29.C30.C、多项选择题1. AC2. CD3. BC4. BCD5.BD三、分析题填空题1、根据形体投影图上的标注，判别指定的棱线和平面对投影面的相对位置1、阅读梁平法施工图回答问题。

2、根据形体投影图上的标注, 判别指定的平面对投影面的相对位置。

(1) 框架梁KL5共有2跨，其中一端有悬臂(2) 3 0 0mmx6 0 0mm(3) 梁上部用2条直径28mm的□级钢筋作通长筋(4) 箍筋用直径8mm的I级钢筋，加密区间距150mm布置，非加密区间距置，采用2肢箍2、下图为平法表示的某柱子的截面式配筋图，根据标注请指出配筋图中①、②、④、⑤处对应的内容分别是什么。

(1) 1 @20; (2) 2卫18 (3)08@100/200 (4) 2J163、阅读平面图回答卜列问题。

(1) 底层平面图;2/2 3 4 5 6 7 8; A B C 2/E(2) 1 8 ;A F(3) 15.2415 1.2 1.5 0.75(4) ±0.000;-0.450 ; 0.3 ; -0.150 ; 0.45 ; 3; 150(5) 1 ；204、阅读总平面图，并回答下列问题。
