建筑工程识图基本知识工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。
工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。
因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。
工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。
建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。
一、投影的概念和正投影投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。
在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。
假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。
投影可分为中心投影和平行投影两类。
由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。
某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。
由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。
由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。
物体的影子一般是灰黑一片，不能反映物体各部位的形状和大小，因此假设光线能透过物体，使投影能够反映物体各部位的构造。
如右图所示光源图1.1.4投影的原理二、点、线、面的正投影点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。
1. 点的投影规律点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。
2. 直线的投影规律直线的投影是直线两端点投影的连线。
直线平行于投影面时的投影是直线，反映实长; 直线垂直于投影面时的投影积聚为一点；直线倾斜于投影面时的投影为直线，长度缩短；直线上的一点的投影仍在其直线上；平行线的投影仍保持平行；直线上两线段长度之比和两平行线段之比投影后保持不变。
3. 平面的投影规律平面的投影是平面轮廓线投影所围成的图形。
平面平行投影面，投影反映实型；平面垂直于投影面，投影积聚为直线；平面倾斜于投影面，投影变形，面积缩小；平面上平行直线的投影仍然平行；平面上相交的直线，投影仍然相交，投影的交点也是交点的投影。
4. 投影的积聚性与显实性垂直于投影面的平面，其投影积聚为一条线，这个平面上的任意点、线、面都积聚于这条线上；垂直于投影面的直线，其投影积聚为一点，这条直线上任意点都积聚于这一点。
投影的这种性质称投影的积聚性，能清楚的反映物体上的线、面位置。
与投影面平行的直线或平面，他们的投影反映实长和实型，能真实的反映物体上线、面的大小，投影的这一性质称投影的显实性。
投影的积聚性与显实性是判断物体的形状、看图和画图所必须掌握的最重要的两条规律。
5. 三面投影一个空间物体，一般有正反面、上下面、左右侧面三个方向的形状，因此工程上一般用三面正投影图反映三维物体的投影。
即将物体放在三个互相垂直的投影面之间，按照正投影的方法做出物体三个侧面的正投影图，并将水平投影面和侧投影面沿与正立投影面的Z俯视图长对正，主、左视图高平齐，俯、左视图宽相等。
工程制图时，当建筑物的平面与外形图画在一张图上时，都是按照正立面图放在图幅左上角、平面图放在其下方、左侧立面图放在其旁边的位置排列，省掉物体以外的作图和坐标线。
6. 形体与组合体的投影正方体、长方体、球体、棱（圆）柱体、棱（圆）锥体、棱（圆）台体、斜面体等简单物体称形体或基本体，都可按上述作图方法绘制工程图。
由形体或基本体组合而成的物体称为组合体，可以采用形体分析作图法绘制工程图。
7. 镜像投影法镜像投影法可以称为仰视投影法，即假想在物体的下部放置一面镜子，绘制物体在镜子中的影像。
对于吊顶等某些工程构造，当用直接正投影法绘制不宜表达时，可用镜像投影法绘制，但应注明“镜像”，有些图纸中直接注明“仰视图”。
8. 剖面图与断面图剖面图是假想用一剖切平面将物体切开，移去剖切平面与观察者之间的部分物体，画出剩余部分物体和剖切平面的投影，并在切口上注明剖切位置标记符号的投影图。
断面图是假想用剖切平面将物体切开后，只画出剖切平面切口形状的投影图，用于反映物体内部断面构造形状。
剖面图与断面图既有相同点又有不同点，在实际的工程图纸中一般不加特别注明，而这两种投影方法在工程图纸中的应用十分广泛。
9. 平面图与立面图平面图用以表达单体建构筑物各个层面的具体内容，立面图用以表达建构筑物竖向立面的具体内容。
三、建筑工程图1. 建筑模数制为了使建筑制品、建筑构配件和组合件实现工业化大规模生产，使不同材料、不同形式和不同制造方法的建筑构配件、组合件具有较大的通用性和互换性，以加快设计进度，提高工程质量和效率，降低建筑造价，同时也为了符合国际通行标准，我国建设主管部门从1955年即开始组织制定与实施统一的建筑模数制规定，规范了建筑工程的模数化、系列化，极大的推动了我国房屋建筑工业化、标准化的设计、制作与安装。
GBJ2《建筑模数协调统一标准》给出的几个基本名词的定义如下表：2. 制图标准为了做到房屋建筑的制图基本统一、清晰简明，保证图面质量，提高制图效率，符合设计、施工、存档及工程建设的需要，国家建设主管部门组织制定了工程制图标准，对于建筑工程图的图幅、图线、比例、图例、图样的画法以及符号的用法、代表的意义，定位规定。
其中对图纸的幅面、尺寸规定如下:图1.1.7图纸的幅面及图框格式 单位：（mr ） 尺寸代号 幅面代号A0 （0号图）A1 （1号图） A2 （ 2号图） A3 （ 3号图） A4 （4号图） b*l841*1189 594*841 420*594 297*420 210*297 c10 5a 25 注：标准规定图纸的短边不得加长，长边可按标准给定的尺寸加长3. 总平面图总平面图主要表明一个工程的总体布置情况，故亦称总体布置图。
表明的具体内容包 括：⑴ 表明新区域的场地范围、原有和拟建建构筑物的位置，新建和原有道路以及管网 的布置等。
⑵ 根据原有房屋或道路、建筑坐标或测量坐标确定建构筑物的位置，表明与城市坐 标系的关系。
⑶ 表明室内外地坪，室外整平和道路的绝对标高。
⑷ 反映场地范围的地物、地貌及交通情况，用等高线表明地面高低变化。
⑸ 用指北针表示朝向，用风向频率玫瑰图（风玫瑰）表示常年风向频率，场地绿化。
⑹ 根据需要表示电气、煤气、暖气、给排水等管线布置情况。
石油化工建筑工程中，根据不同的表达需要或不同的情况，总平面图可以分为： 厂区总平面图一一用以表达一个工厂生产、生活、公用设施等所在的具体位置。
装置总平面图――用以表达一个生产装置各个建构筑物所在的位置与平面形状。
区域总平面图――用以详细表达某一个区域大小建构筑物的相互关系与平面形状。
系统总平面图――用以表达某一个系统中各个建构筑物的相互关系与平面形状。
竖向布置图―――用等高线表达场地建成后的地面轴线的标注、排列，图样的表示方法，以及字体、尺寸标注、图纸的折叠等给出了统一的幅面线 会签栏—a ^-./■f1.1.2幅 面 与 图 框图框线A0〜A3立式幅面A0〜A3横式幅面标题栏标题栏A4幅面高低变化和地面水流向。

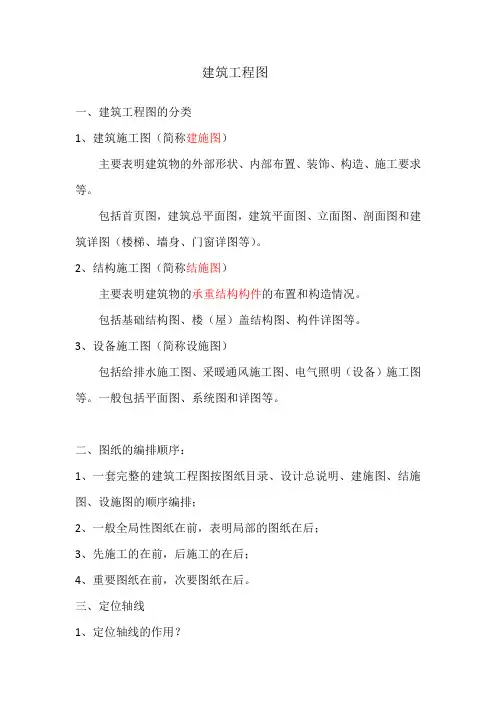

4. 建筑施工图建筑施工图主要表示建筑物的内部布置、外部形状、装饰装修、构造以及施工要求等。
包括建筑设计总说明、建筑总平面图、平面图、立面图、剖面图、墙身剖面图等基本图纸和楼梯、门窗、厕所、浴室及各种装饰、装修、构造等详图。
一般以“建施—XX”标识。
5. 结构施工图结构施工图主要表示承重结构布置情况，构件类型、大小以及构造做法等。
包括结构设计总说明、基础图、柱网布置图、楼层结构平面布置图、屋盖结构平面布置图等基本图纸和柱、梁、板、楼梯、雨蓬等构件图。
一般以“结施-XX ”标识。
⑷ 平面表示法近年混凝土结构施工图出现了一种称“平面表示法”的绘图方法，主要用于混凝土现浇楼板和框架柱的结构施工图绘制，大大减少了结构图的图纸数量，加大了识读结构施工图的难度。
遵循“平面表示法”的绘图方法，可以仅用“纵向构件与钢筋图”、“横向构件与钢筋图”两幅图将一个现浇混凝土楼层的结构表达出来，用一幅竖向构造图和相应的表格表达所有柱子的结构图，用此三幅图附以特殊节点图、特殊说明和引用相应标准的通用节点即可表达清楚结构要求。
⑸ 钢结构图的基本内容①结构和构件总体装配图：简单结构可能按构件形体投影图绘制，复杂结构往往以单线图加中断断面图表达。
屋架一般采用标准图，其轴线长度方向与杆件断面方向一般采用不同的比例而更清楚的表达杆件截面情况。
②节点详图是用更大的比例绘制出节点构造，如柱脚、杆件交汇点。
③连接要求。
如焊接连接与焊缝形式、普通螺栓连接、高强螺栓连接、铆接等的要求。
④焊缝标注方法：用单箭头引出线指向焊缝位置，横线上下焊缝尺寸和间隙型式。
横线上部的数字表示焊缝箭头一边，横线下部数字表示箭头反面，角点处可标注部分焊缝的特点，尾部可书写焊缝的特殊说明。
焊缝的具体标注内容和书写方法，可参见相关规范或手册。
6. 地基处理施工图① 桩基施工图应按照不同的桩型绘制桩的平面布置图和桩身结构图并注明桩的检测要求② 其它地基处理一般注明处理方式与处理范围并注明检测要求7. 建筑设备图附属房屋建筑的电气、通讯、通风、采暖、空调、电梯、给排水等，在建筑专业统称建筑设备，本书其它章节将作专题介绍，本处不再敖述。
8. 标准图标准图是将工业与民用建筑中建设量大、使用面广、共性多、通用性强的建筑物构配件或建筑物单元，按照建筑设计规模和统一模数制，设计出各种规格的构配件的详细图样。
它具有通用和复用性，故又称通用图。
把各种规格的标准图汇编成系列配套的标准设计，称标准图集。
标准图一般分为两种四类：两种包括整栋建构筑物或单元和建筑构配件的标准设计，四类包括由国家建设主管部门批准、全国通用的国标图；由几个省、市组成的区域内联合编制的区域标准图；由单一地方编制的地方标准图；由各设计部门自行编制的院标图。
9. 竣工图竣工图是在工程建设施工竣工以后，将施工期间的设计变更补充到原施工图上，反映建设工程实际情况，提供存档的工程图纸。
是工程竣工结算、检修、改造、扩建的重要依据。
