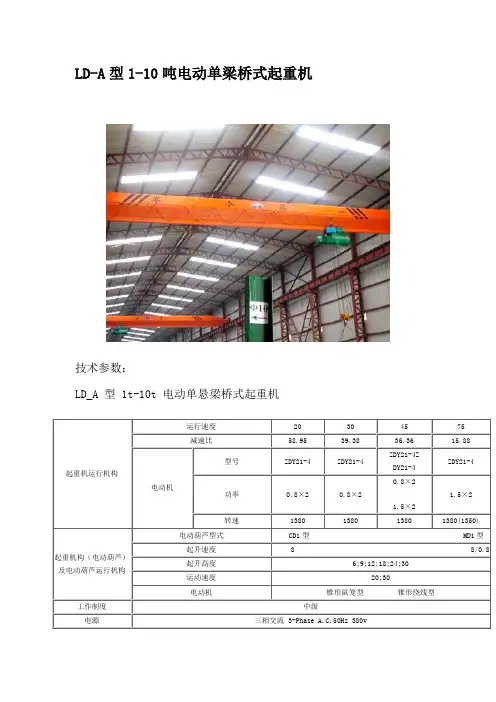

1、产品简介1.1综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。
其额定载荷1t～10t；跨度7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。
为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。
本产品广泛用于机械制造，装配，仓库等场所。
1.2机构特点1.2.1金属结构部分主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U 型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。
1.2.2运行机构本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。
1.2.3电气设备本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。
起重机设有安全装置，可靠性高。
1.2.4 电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。
1.2.5产品型号注解a)地面操纵、起重量3t、跨度10.5m、工作级别A5表示方法为：LD3t-10.5A5D.b)操纵室操纵、起重量5t、跨度16.5m、工作级别A5表示方法：LD5t-16.5A5S.3、性能参数4.安装图2-1 用于10t图2-2 用于1-54.1主横梁连接4.1.1在现场将起重机运行机构的驱动装置安装在横梁上。
4.1.2按图2所示，将主横梁用螺栓连接起来，此螺栓为精制螺栓，其性能可保证主、横梁连接可靠，为更安全允许用户按图2在a、b、c处稍加间断施焊不宜焊得太满，以防变形。
主、横梁组装后按标准JB/T1306-94中有关要求进行检验。

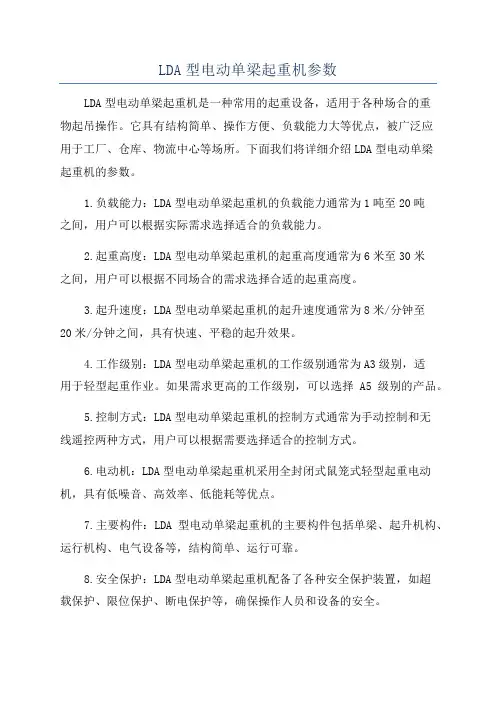

LDA型电动单梁起重机参数LDA型电动单梁起重机是一种常用的起重设备，适用于各种场合的重物起吊操作。
它具有结构简单、操作方便、负载能力大等优点，被广泛应用于工厂、仓库、物流中心等场所。
下面我们将详细介绍LDA型电动单梁起重机的参数。
1.负载能力：LDA型电动单梁起重机的负载能力通常为1吨至20吨之间，用户可以根据实际需求选择适合的负载能力。
2.起重高度：LDA型电动单梁起重机的起重高度通常为6米至30米之间，用户可以根据不同场合的需求选择合适的起重高度。
3.起升速度：LDA型电动单梁起重机的起升速度通常为8米/分钟至20米/分钟之间，具有快速、平稳的起升效果。
4.工作级别：LDA型电动单梁起重机的工作级别通常为A3级别，适用于轻型起重作业。
如果需求更高的工作级别，可以选择A5级别的产品。
5.控制方式：LDA型电动单梁起重机的控制方式通常为手动控制和无线遥控两种方式，用户可以根据需要选择适合的控制方式。
6.电动机：LDA型电动单梁起重机采用全封闭式鼠笼式轻型起重电动机，具有低噪音、高效率、低能耗等优点。
7.主要构件：LDA型电动单梁起重机的主要构件包括单梁、起升机构、运行机构、电气设备等，结构简单、运行可靠。
8.安全保护：LDA型电动单梁起重机配备了各种安全保护装置，如超载保护、限位保护、断电保护等，确保操作人员和设备的安全。
9.安装方式：LDA型电动单梁起重机支持多种安装方式，如固定式、悬挂式、悬臂式等，适合不同场合的安装需求。
总的来说，LDA型电动单梁起重机是一种实用的起重设备，具有负载能力大、起升速度快、操作方便等优点，适用于各种场合的起重作业。
用户在选择LDA型电动单梁起重机时，应根据实际需求确定负载能力、起重高度、控制方式等参数，确保选购到适合自己需求的产品。
LD电动单梁起重机使用说明书1、产品简介综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。
其额定载荷1t～10t；跨度～,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。
为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。
本产品广泛用于机械制造，装配，仓库等场所。
机构特点主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。
本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。
本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。
起重机设有安全装置，可靠性高。
电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。
a)地面操纵、起重量3t、跨度、工作级别A表示方法为：.5表示方法：.b)操纵室操纵、起重量5t、跨度、工作级别A5表1续（一）表1续（二）表1续（三）表1续（四）4.安装图2-1 用于10t图2-2 用于1-5主横梁连接△=8～12mmA)轨道跨度公差：±5mmB)轨道顶面标高差：≤S/1000mmC)轨道接头公差：2～3mmD)轨道弯曲公差：±3mmE）轨道倾斜度：L/1000～L/2000上式：S—起重机跨度 L—轨道长度图3 平面集电器安装图4 软缆供电安装5使用试车在无载荷情况下，接通电源，开动并检查各运转机构控制系统和安全装置均应灵敏准确，安全可靠方可使用。
不准超过起重机额定载荷起重。
L D单梁起重机说明书 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】LD电动单梁起重机使用说明书1、产品简介综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。
其额定载荷1t～10t；跨度～,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。
为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。
本产品广泛用于机械制造，装配，仓库等场所。
机构特点主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。
本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。
本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。
起重机设有安全装置，可靠性高。
电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。
表示方法为：.a)地面操纵、起重量3t、跨度、工作级别A5b)操纵室操纵、起重量5t、跨度、工作级别A表示方法：.53、性能参数表1续（一）表1续（二）表1续（三）表1续（四）4.安装图2-1 用于10t图2-2 用于1-5主横梁连接△=8～12mmA)轨道跨度公差：±5mmB)轨道顶面标高差：≤S/1000mmC)轨道接头公差：2～3mmD)轨道弯曲公差：±3mmE）轨道倾斜度：L/1000～L/2000上式：S—起重机跨度 L—轨道长度图3 平面集电器安装图4 软缆供电安装5使用试车在无载荷情况下，接通电源，开动并检查各运转机构控制系统和安全装置均应灵敏准确，安全可靠方可使用。

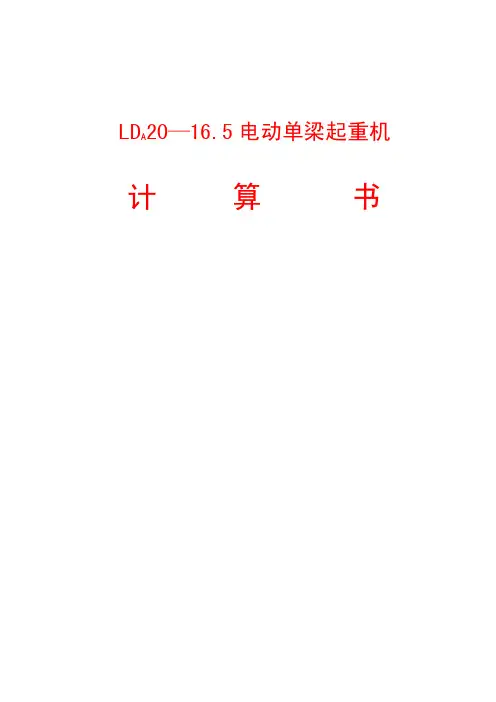

LD A20—16.5电动单梁起重机计算书第一节型式及主要技术参数一.型式及结构特点它的主梁结构由上翼缘板,两侧腹板,斜盖板.工字钢等焊接组成箱形实腹板梁.横梁用钢板压延成U形槽钢,再组焊成箱形横梁.主.横梁之间用高强度螺栓连接而成.起升机构与小车运行机构采用电动葫芦.大车运行机构采用分别驱动形式. 驱制动靠锥形制动电机来完成.其外形见图1.二.主要技术参数起重量Q=20吨; 跨度L=16.5米; 大车运行速度V运= 20 米/分;工作制度中级J C=25%; 电动小车采用20吨电动葫芦. 葫芦最大轮压P max=葫芦起升高度=9米; 葫芦运行速度V小车 =20 米/分; 电动葫芦自重G=2450公斤; 空操.20吨电动单梁起重机基本技术参数第二节主梁计算一．主梁断面几何特性根据系列产品设计资料，初步给出主梁断面尺寸，如图2。
拟采用工字钢I40 b（GB706-88），查得尺寸参数为;h=400mm,b=144m, d=12.5mm, t=16.5mm, F j=94.112cm2, g1=73.878kg/m, I x=22800cm4,I y=692cm41．梁断面面积；F=F盖+F腹+F工+F强=1.2×59.2+2(76.2×0.6)+2(40×0.6)+94.112+12.4×1.2=318cm22．梁断面水平形心轴X-X位置ΣF i·Y ixY1=ΣF i式中；ΣF i--主梁断面的总面积（cm2）ΣF i·Y ix—各部分面积对X'-X'轴的静矩之和（cm3）Y ix--各部分面积形心至X'-X'轴的距离（cm）71.04×130.6+90×92.5+48×39.1+94.112×21.2+14.88×0.6Y1= 318=67. 56(cm)3．主梁断面惯性矩；J X =ΣF xi+ΣF i·Y i259.2×1.23 753×0.6= +59.2×1.2×63.053+2×+2×0.6×75×24.952 +12 122×0.6×(40×cos37.345)312.4×1.2 3+2×0.6×40×28.352+22800+94.112×46.352+12 12+12.4×1.2×66.962=654138.6cm2J y=ΣJ y i+ΣF i·X i21.2×59.23 75×0.630.63×(40×cos37.345)= +2×+2×0.6×75×26.22+2× +12 12 121.2×12.432×0.6×(40×cos37.345)×26.22+692 +12=109773.1cm4二．主梁强度的计算根据这种结构形式起重机的特点，不考虑水平惯性力对主梁造成的应力，及其水平平面内载荷对主梁的扭转作用也可忽略不计。

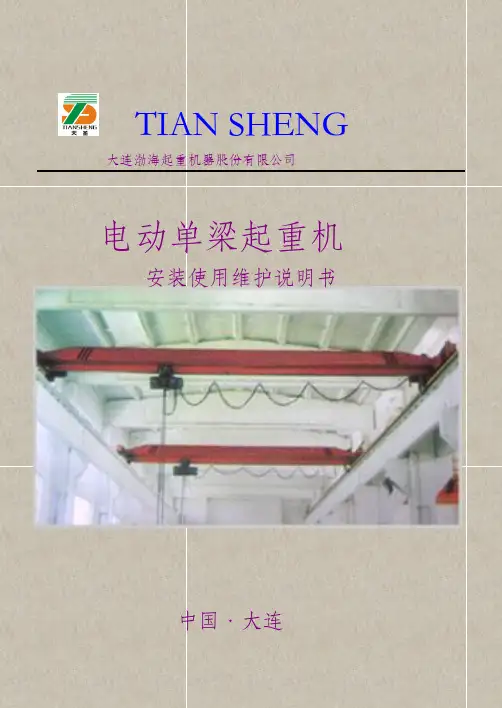

TIAN SHENG 大连渤海起重机器股份有限公司电动单梁起重机安装使用维护说明书中国·大连目录一、产品简介。
2二、外形总图.。
5三、性能参数.。
9四、结构概述.。
10五、安装与调整.。
12六、运转试验.。
14七、起重机使用要点.。
16八、维护与保养.。
16九、易损件明细表.。
17一产品简介LDA型电动单梁桥式起重机（以下简称起重机）是按JB/T1306-2008标准设计制造的，与CD1、MD1等型号的电动葫芦配套使用，成为一种有轨运行的轻小型起重机。
起重量为1～20吨，使用跨度为5～31.5米，工作温度-250C～+400C,湿度≤84%，在无火灾、爆炸和腐蚀性介质的环境中工作，并禁止吊运液态金属，有毒、易燃、易爆物品。
为方便用户，设有地面和操纵室两种操纵形式。
操纵室又分端面和侧面开门两种，供用户选择使用。
本产品，多用于机械制造，机械装配及仓库等场所，其结构特点如下：1、金属结构部分主梁一般采用钢板压制成型的U形槽或整块钢材拼接成U形，与工字钢组焊成箱形实腹梁。
横梁也是用钢板压制成U形槽，大吨位大跨度采用钢板对焊，在组焊成箱形实腹梁，为方便运输，主、横梁之间用高强度螺栓连接。
2、电动葫芦：电动葫芦用以起升重物，并沿主梁纵向移动，其结构特点详见电动葫芦说明书。
3、运行机构：本产品采用分别驱动形式，由锥形制动电动机来完成，减速装置采用“一开一闭”式齿轮减速传动。
4、电气设备：本公司产品配套运行电动机为锥形制动异步电动机。
电动葫芦及整机运行均设有安全装置，如：起升限位开关、大车终点限位开关等。
5、产品规格型号示例：例：起重量10吨，跨度22.5米，工作级别A5，地面操纵。
LDA 10 -- 22.5 A5 D（S）地面操纵（操纵室操纵）工作级别5级跨度22.5米起重量10吨电动单梁起重机≥30010TH1H2350350600 C2 C1S图一地操外形总图图二地操俯视总图WB6≥30010TH1H2350350600 C2 C1S图三空操外形总图7图四空操俯视总图WB6009008三、性能参数序号名称型号LDA-D LDA-S1 起重量Gn1～20t2 操纵形式地操空操3 大车运行速度V20m/min30m/min45m/min60m/min75m/min4 小车运行速度V20（30）m/min5 起升速度V1 3.5（3.5/3.5）～8（8/0.8）6 起升高度H6、9、12、18、24、30 m7 工作级别A3～A58 电源3相50Hz 380V9 车轮直径mm Ф270 Ф38010 轨道面宽mm 37～7011 H1 mm 490～210012 H2 mm 810～253513 C1 mm 1274～189314 C2 mm 796～129315 W mm 2000 2500 300016 B mm 2500 3000 3500以上参数仅供参考，具体数据以实物或用户要求匹配。

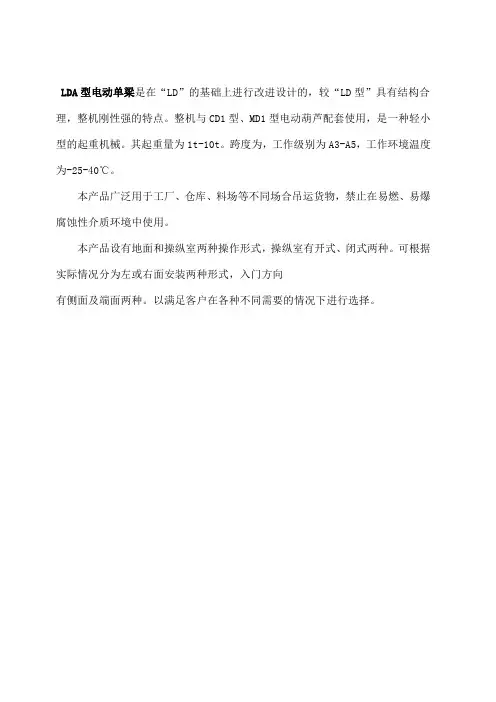

LDA型电动单梁是在“LD”的基础上进行改进设计的，较“LD型”具有结构合理，整机刚性强的特点。
整机与CD1型、MD1型电动葫芦配套使用，是一种轻小型的起重机械。
其起重量为1t-10t。
跨度为，工作级别为A3-A5，工作环境温度为-25-40℃。
本产品广泛用于工厂、仓库、料场等不同场合吊运货物，禁止在易燃、易爆腐蚀性介质环境中使用。
本产品设有地面和操纵室两种操作形式，操纵室有开式、闭式两种。
可根据实际情况分为左或右面安装两种形式，入门方向
有侧面及端面两种。
以满足客户在各种不同需要的情况下进行选择。
行业资料：________ LDA型电动单梁起重机操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共18 页LDA型电动单梁起重机操作规程LDA型电动单梁起重机与CD1型的电动葫芦配套使用，成为一种有运行轨道的轻型起重设备。
其额定载荷为5t、10t，跨度14.5mm，适应温度-25℃～+40℃，湿度≤85%，无火灾、爆炸危险和腐蚀介质的环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。
为方便操作，设有地面操纵形式。
1结构特点1.1金属结构部分主梁采用钢板压延成形的U型槽，再与工字钢组成箱形腹梁。
横梁也是用钢板压延成U型槽组焊成箱形横梁。
主、横梁之间采用螺栓连接。
1.2运行机构采用分别驱动形式，驱动、制动靠锥形转子制动电机来完成，传动是采用“开—闭”式齿轮传动。
1.3电气设备运行电机为单速异步锥形转子制动电动机，运行速度为20m/min。
1.4电动葫芦CD1型电动葫芦主要由三部分组成，一为起升机构，二为运行机构，三为电器装置。
1.4.1起升机构起升机构由起升电机通过联轴器经减速器空心轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
设有中间轴和刚性联轴器。
1.4.1.1起升电机采用锥形转子电动机，以适应产品断续工作中频第 2 页共 18 页繁的直接起动。
1.4.1.2减速器采用斜齿轮三级减速。
1.4.1.3卷筒采用铸铁或无缝钢管制成，利用花键传递动力；卷筒外壳用钢板焊制而成。
卷筒装置是葫芦的中心部分，侧板与运行机构联接，两端分别与起升减速器、电机联接，其下通过钢丝绳与吊钩装置联合工作，外壳的前下方，安装有限位器导杆装置。
1.4.1.4吊钩采用专用钢锻制而成，并用推力球轴承通过吊钩横梁与外壳联接，使吊钩运转自如。
1.4.2运行机构电动小车、运行电机、运行减速器、从动小车等共同组成运行机构，运行机构通过侧板与卷筒装置带动主机作往复移动。
