减速机与电机之间同轴度的调整方法

电机同心度调节方法
嘿，你问电机同心度咋调节啊？这事儿咱得好好唠唠。

先把电机停下来，可别在转着的时候瞎折腾，那可危险得很。

然后好好检查一下电机和连接的部件，看看有没有明显的变形或者损坏啥的。

要是有问题，得先修好或者换个新的，不然咋调也调不好。

接着呢，可以用一些工具来帮忙。

比如说千分表，这玩意儿就像个小侦探，能帮你发现电机不同心的地方。

把千分表固定在一个合适的位置，让它的指针接触到电机的轴或者连接的部件。

然后轻轻转动电机，看看千分表的指针跳动大不大。

要是跳动大，那就说明同心度不好。

要是发现同心度不好，就得想办法调整了。

可以调整电机的位置，或者调整连接部件的位置。

比如说，如果电机安装得有点歪，就可以用垫片啥的把它垫正。

要是连接的轴有点歪，就可以用锤子轻轻敲一敲，或者用扳手拧一拧，让它变直一点。

调整的时候要一点一点来，别太着急。

每次调整一
点，就用千分表再测一测，看看同心度有没有变好。

要是还不行，就继续调整，直到千分表的指针跳动很小为止。

我给你讲个我自己调电机同心度的事儿吧。

有一次，我厂里的一台电机转起来声音不对劲，我就怀疑是同心度不好。

我就按照上面的方法，用千分表测了一下，果然指针跳动很大。

我就开始调整电机的位置，一会儿垫个垫片，一会儿拧拧螺丝。

弄了好半天，终于把同心度调好了。

电机转起来声音也正常了，我可高兴了。

总之呢，调电机同心度要有耐心，仔细观察，慢慢调整。

只要你认真对待，肯定能把电机的同心度调好，让它正常工作。

加油吧！。

常见减速机轴承间隙调整方法总结——减速机维护检修心得论述昆钢板带厂镀锌彩涂车间（651206）杨林华摘要：减速机是工业企业中应用最为广泛的传动装置，而减速机中各轴的轴承间隙调整好坏是减速机能否持续稳定运行的关键。

减速机运行一段时间后，由于各部件间相互的磨损，会导致轴承间隙的增大，为保证减速能持续稳定的工作，我们就要在减速机运行一定的时间后，对减速机的各轴轴承间隙进行调整。

本文是着重从工作实践方面来阐述减速机在实际工作中轴系间间隙的调整问题，主要是从减速机轴承间隙调整的两种端盖形式来描述。

减速机固定用的轴承端盖一般分为外装式和嵌入式两种。

外装式端盖结构简单，但密封性能较好，调整轴承间隙时要打开箱盖，多用于固定不可调整间隙的轴承。

使用外装式端盖固定轴承时，可用调整垫片调整轴承间隙及加强密封性能，装拆方便，但增加了轴段长度。

嵌入式端盖，由于使用调整螺栓，调整方便，可用于固定可调间隙的轴承及密封要求高的减速机上。

对轴承间隙调整的方法，本文都是从实际工作经验中加以总结。

关键词：减速机轴承间隙调整方法总结减速机是工业企业中应用最为广泛的传动装置，而减速机中各轴的轴承间隙调整好坏又是减速机能否持续稳定运行的关键。

减速机运行一段时间后，由于各部件间相互的磨损，会导致轴承间隙的增大，为保证减速能持续稳定的工作，我们就要在减速机运行一定的时间后，对减速机的各轴轴承间隙进行调整。

以下是我多年从事设备维护检修工作以来，对减速机轴承间隙调整的一些简单实用的方法经验总结。

在减速机轴系固定方式一般采用轴系两端固定和轴系一端固定，一端游动两种方式。

而两端固定方式一般又采用轴承端盖外装式及轴承端盖嵌入式两种。

外装式端盖结构简单，但密封性能较好，调整轴承间隙时要打开箱盖，多用于固定不可调整间隙的轴承。

使用外装式端盖固定轴承时，可用调整垫片调整轴承间隙及加强密封性能，装拆方便，但增加了轴段长度。

嵌入式端盖，由于使用调整螺栓，调整方便，可用于固定可调间隙的轴承及密封要求高的减速机上。

SEW减速机使用维护资料二减速电机的安装调整减速电机是SEW减速机的重要组成部分，对于减速电机的安装调整关系到整个减速机的正常运行和使用寿命。

下面是关于减速电机的安装调整的一些维护资料。

一、安装前的准备工作1.确认减速电机的型号和规格，与减速机的型号和规格相匹配。

2.准备好安装所需的工具和辅助设备，如扳手、千斤顶、托盘等。

3.确认安装位置和安装方式，根据实际情况选择悬挂式、基础式或底座式安装。

二、安装步骤1.将减速电机放置在安装位置上，检查电机和减速机之间的轴承端面的平行度和垂直度，必要时进行调整。

2.使用千斤顶等辅助设备将减速电机悬挂在减速机上，注意保持电机与减速机的同轴度。

3.按照电机的安装标准孔尺寸和安装孔的位置要求，用螺栓将电机固定在减速机上。

注意螺栓的紧固力要均匀，并且不能过紧，以免损坏电机和减速机。

4.安装好电机后，检查电机和减速机之间的轴向间隙和螺栓的紧固度。

三、调整工作1.接通电源，启动减速电机，检查电机的运行方向是否正确。

2.根据实际需要调整电机的速度和转矩，可以通过调整减速机上的齿轮比和电机的电压来实现。

3.观察电机的运行状态和温度，确保其运行平稳、无异常振动和过热现象。

4.检查电机的润滑情况，确保油位充足，润滑脂是否均匀分布。

四、安全注意事项1.在安装和调试过程中，必须切断电源以防止意外伤害。

2.电机在运行时会产生较高的温度，为了防止烫伤，请勿触摸电机外壳。

3.严禁将手指等物体伸入电机内部，以防被夹伤。

4.定期检查电机的电缆、接线盒等部件，确保其正常工作和安全使用。

常见同轴度调整方法
同轴度调整是一种常见的机械调整方法，它可以用于调整机械设备的轴线，使其达到最佳的同轴度。

同轴度调整方法有很多种，下面我们来介绍一些常见的方法。

1. 调整螺旋齿轮
螺旋齿轮是一种常见的机械传动装置，它的同轴度调整方法比较简单。

首先，需要将两个螺旋齿轮的轴线对准，然后用手轻轻转动其中一个齿轮，观察另一个齿轮的运动情况。

如果两个齿轮的运动不同步，就需要进行调整。

具体方法是，用手轻轻调整齿轮的位置，直到两个齿轮的运动同步为止。

2. 调整滚动轴承
滚动轴承是一种常见的机械零件，它的同轴度调整方法比较复杂。

首先，需要将两个轴承的轴线对准，然后用手轻轻转动其中一个轴承，观察另一个轴承的运动情况。

如果两个轴承的运动不同步，就需要进行调整。

具体方法是，用手轻轻调整轴承的位置，直到两个轴承的运动同步为止。

3. 调整机床主轴
机床主轴是一种常见的机械设备，它的同轴度调整方法比较复杂。

首先，需要将机床主轴的轴线对准，然后用手轻轻转动主轴，观察
主轴的运动情况。

如果主轴的运动不同步，就需要进行调整。

具体方法是，用手轻轻调整主轴的位置，直到主轴的运动同步为止。

同轴度调整是一种非常重要的机械调整方法，它可以保证机械设备的正常运转。

不同的机械设备需要采用不同的同轴度调整方法，但是它们的基本原理都是相同的。

只有掌握了同轴度调整方法，才能更好地维护机械设备，提高生产效率。

(在减速机等传动机械设备中，内部零件的相对运动普遍存在。

有运动就有摩擦，有摩擦就要引起相关零件之间的尺寸、形状和表面质量的变化，产生磨损，增大相关零件之间的配合间隙。

当间隙超过合理范围以后，只有通过调整间隙才能保证零件之间相对运动的准确性。

1、导轨导向精度的调整对于普通机械设备来说，滑动导轨之间的间隙是否合适，通常用0.03mm或者0.04mm厚的塞尺在端面部位插入进行检查，要求其插入深度应小于20mm。

如果导轨间隙不合适，必须及时进行调整。

2、蜗轮丝杆升降机丝杠与螺母之间间隙的调整丝杆升降机的丝杠螺母传动是实现直线运动的一种最常见的机构。

丝杠与螺母的配合，很难做到没有间隙。

特别是使用一个阶段以后，由于磨损，更会加大间隙，影响设备正常工作。

因此，在设备维修过程中，注意消除丝杠与螺母之间的间隙是非常必要的。

3、减速机主轴回转精度的调整减速器主轴的回转精度，在主轴本身的加工误差符合要求的前提下，一般来说，很大程度上是由轴承来决定。

主轴回转精度的调整关键是要调轴承的间隙。

保持合理的轴承间隙量，对主轴部件的工作性能和轴承寿命有着重要意义。

对于滚动轴承来说，在有较大间隙的情况下工作，不但会使载荷集中作用在处于受力方向上的那个滚动体上面，而且在轴承内、外圈滚道接触处产生严重的应力集中现象，缩短轴承寿命，还会使主轴中心线产生漂移现象，容易引起主轴部件的振动。

因此，滚动轴承的调整必须预加载荷，使轴承内部产生一定的过盈量，造成滚动体和内、外圈滚道接触处出现一定的弹性变形量，以提高轴承的刚性。

自然是物极必反，如果预加载荷过大，必将造成滚动轴承的磨损加剧，发生短时期内损坏现象。

xx传动世界。

、，。

、，、。

常见减速机轴承间隙调整方法的总结减速机轴承间隙是指轴承内部的空隙或间隙，它对轴承的正常运转和寿命有重要影响。

轴承间隙的调整一般分为以下几种常见方法：1.冲击法调整：通过使用锤击、冲击或推动方法，在不拆卸轴承的情况下，调整轴承内部的轴承间隙。

这种方法适用于一些特殊工况下，但需要注意控制力度和方向，防止对轴承造成不良影响。

2.加压法调整：通过在轴承上施加一定的预紧力，改变轴承内部的间隙。

这可以通过在轴承外环上安装止动环或使用螺母调整器等装置来实现。

但需要注意加压力度不能过大，以免过度压缩轴承，导致轴承过热或损坏。

3.拆装法调整：这是一种常见的调整轴承间隙的方法，通过拆卸和重新安装轴承，调整轴承内部的间隙。

这种方法的好处是可以精确调整轴承间隙，但需要专业人员进行操作，并且增加了维护和成本。

4.加垫片法调整：这是一种通过在轴承外环和座体之间增加或减少垫片来调整轴承间隙的方法。

通过更换适当厚度的垫片，使轴承和座体的间隙达到要求。

这种方法可以在不拆卸轴承的情况下进行，但需要精确测量和计算垫片的厚度。

5.热装法调整：这种方法适用于安装大型轴承。

通过加热轴承或冷却座体，在热胀冷缩的作用下实现轴承间隙的调整。

需要注意控制加热或冷却温度，以避免对轴承或座体造成不良影响。

以上是常见的减速机轴承间隙调整方法的总结。

根据具体工况和情况选择合适的调整方法，并遵循相关操作规程和标准，以确保轴承的正常运转和使用寿命。

同时，定期检查和维护减速机轴承，及时调整和更换磨损或故障的轴承，对于保证设备的可靠性和安全性也是非常重要的。

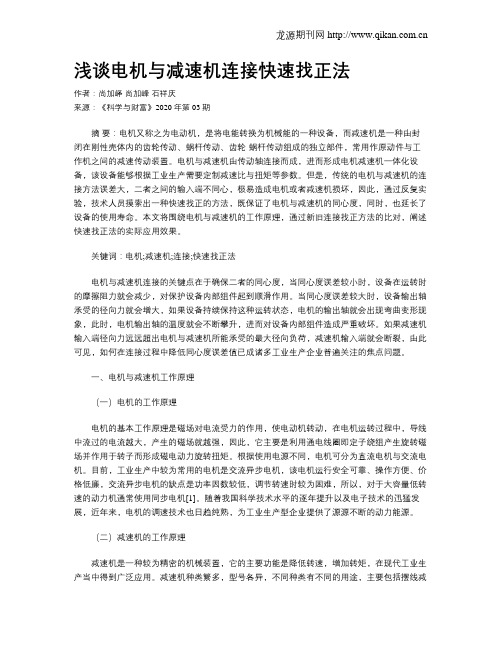

浅谈电机与减速机连接快速找正法作者：尚加峄尚加峰石祥庆来源：《科学与财富》2020年第03期摘要：电机又称之为电动机，是将电能转换为机械能的一种设备，而减速机是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动、齿轮-蜗杆传动组成的独立部件，常用作原动件与工作机之间的减速传动装置。

电机与减速机由传动轴连接而成，进而形成电机减速机一体化设备，该设备能够根据工业生产需要定制减速比与扭矩等参数。

但是，传统的电机与减速机的连接方法误差大，二者之间的输入端不同心，极易造成电机或者减速机损坏，因此，通过反复实验，技术人员摸索出一种快速找正的方法，既保证了电机与减速机的同心度，同时，也延长了设备的使用寿命。

本文将围绕电机与减速机的工作原理，通过新旧连接找正方法的比对，阐述快速找正法的实际应用效果。

关键词：电机;减速机;连接;快速找正法电机与减速机连接的关键点在于确保二者的同心度，当同心度误差较小时，设备在运转时的摩擦阻力就会减少，对保护设备内部组件起到顺滑作用。

当同心度误差较大时，设备输出轴承受的径向力就会增大，如果设备持续保持这种运转状态，电机的输出轴就会出现弯曲变形现象，此时，电机输出轴的温度就会不断攀升，进而对设备内部组件造成严重破坏。

如果减速机输入端径向力远远超出电机与减速机所能承受的最大径向负荷，减速机输入端就会断裂，由此可见，如何在连接过程中降低同心度误差值已成诸多工业生产企业普遍关注的焦点问题。

一、电机与减速机工作原理（一）电机的工作原理电机的基本工作原理是磁场对电流受力的作用，使电动机转动，在电机运转过程中，导线中流过的电流越大，产生的磁场就越强，因此，它主要是利用通电线圈即定子绕组产生旋转磁场并作用于转子而形成磁电动力旋转扭矩。

根据使用电源不同，电机可分为直流电机与交流电机。

目前，工业生产中较为常用的电机是交流异步电机，该电机运行安全可靠、操作方便、价格低廉，交流异步电机的缺点是功率因数较低，调节转速时较为困难，所以，对于大容量低转速的动力机通常使用同步电机[1]。

电机与齿轮箱同轴度的调整方法1. 引言在工程领域中，电机与齿轮箱的同轴度调整是一项至关重要的工作。

同轴度不仅关乎设备的性能和效率，还直接影响到设备的稳定性和使用寿命。

本文将就电机与齿轮箱同轴度的调整方法进行全面评估，并提供有价值的参考指导。

2. 深度评估2.1 了解同轴度调整的重要性同轴度调整是指在设备安装和运行过程中，调整电机轴与齿轮箱轴的几何中心重合度。

同轴度不佳会导致设备工作时产生振动和噪音，严重影响设备的正常运行，因此同轴度调整至关重要。

2.2 考虑不同类型设备的同轴度调整方法在实际操作中，对于不同类型的设备，同轴度调整方法有所不同。

可以通过调整定位销、调整齿轮箱底座或者使用专用调整工具来实现同轴度的调整。

根据实际情况选择合适的调整方法，是确保设备同轴度的关键。

3. 广度评估3.1 考虑同轴度调整的操作步骤同轴度调整的操作步骤包括准备工作、测量同轴度、调整同轴度和确认同轴度。

在实际操作中，需要按照标准流程进行操作，确保每个步骤都得到仔细的执行。

3.2 结合实际案例进行分析结合实际案例来分析同轴度调整方法的操作细节，可以帮助工程师更好地理解同轴度调整的重要性和方法。

通过案例分析可以发现一些常见问题，并提出解决方案，为工程师在实际操作中提供有力的指导。

4. 总结回顾同轴度的调整对于设备的运行至关重要，它直接关系到设备的稳定性和使用寿命。

通过深度和广度的评估，我们可以清晰地了解同轴度调整的重要性、方法和操作步骤。

在实际操作中，要根据设备类型和实际情况选择合适的调整方法，并严格按照标准流程进行操作，确保设备的同轴度达到要求。

5. 个人观点和理解在进行同轴度调整时，我认为需要特别注意对设备的精确测量和仔细调整。

只有确保每个步骤都得到精准的执行，才能实现设备同轴度的要求。

另外，结合实际案例进行分析，可以帮助工程师更好地理解同轴度调整的重要性，为实际操作提供有针对性的指导。

在本文中，我们从深度和广度两个方面对电机与齿轮箱同轴度的调整方法进行了全面评估。

联轴器同心度检查与校正
联轴器同心度检查和校正分为两个步骤：粗调整和精调整。

粗调整：
（首先确认检测或所调整的减速机和电机是否完全切断电源）*减速机和联轴器安装就位后、开机前必须检查并校正同心度.
精调整（检查粗调整后的精度）
如超过最大跳动值，请重复出调整步骤，直至误差值符合标准。

*最终检查：
所有地脚紧固后，确认和复检圆周最大跳动值是否在
≤0.40mm 范围之内。

*运行后在一段时间内检测轴承端的温升变化，如果温升急剧上升无稳定且有超标现象并接近极限温度，此时必须停机检查。

*运行后的减速机，必须注意轴承温度变化，如果与前一次记录有升高现象，此时就必须停机再次对联轴器同心度进行检查。

同心度不符合要求产生的故障现象：
1．噪声。

(轴承受力不均)
2．轴承温升快。

3．轴承温度高。

4．减速机振动，抖动。

5．轴承位置有油渗出。

6．严重时弹性联轴器磨损，受挤压有熔化现象。

常见减速机轴承间隙调整方法总结——减速机维护检修心得论述昆钢板带厂镀锌彩涂车间（651206）杨林华摘要：减速机是工业企业中应用最为广泛的传动装置，而减速机中各轴的轴承间隙调整好坏是减速机能否持续稳定运行的关键。

减速机运行一段时间后，由于各部件间相互的磨损，会导致轴承间隙的增大，为保证减速能持续稳定的工作，我们就要在减速机运行一定的时间后，对减速机的各轴轴承间隙进行调整。

本文是着重从工作实践方面来阐述减速机在实际工作中轴系间间隙的调整问题，主要是从减速机轴承间隙调整的两种端盖形式来描述。

减速机固定用的轴承端盖一般分为外装式和嵌入式两种。

外装式端盖结构简单，但密封性能较好，调整轴承间隙时要打开箱盖，多用于固定不可调整间隙的轴承。

使用外装式端盖固定轴承时，可用调整垫片调整轴承间隙与加强密封性能，装拆方便，但增加了轴段长度。

嵌入式端盖，由于使用调整螺栓，调整方便，可用于固定可调间隙的轴承与密封要求高的减速机上。

对轴承间隙调整的方法，本文都是从实际工作经验中加以总结。

关键词：减速机轴承间隙调整方法总结减速机是工业企业中应用最为广泛的传动装置，而减速机中各轴的轴承间隙调整好坏又是减速机能否持续稳定运行的关键。

减速机运行一段时间后，由于各部件间相互的磨损，会导致轴承间隙的增大，为保证减速能持续稳定的工作，我们就要在减速机运行一定的时间后，对减速机的各轴轴承间隙进行调整。

以下是我多年从事设备维护检修工作以来，对减速机轴承间隙调整的一些简单实用的方法经验总结。

在减速机轴系固定方式一般采用轴系两端固定和轴系一端固定，一端游动两种方式。

而两端固定方式一般又采用轴承端盖外装式与轴承端盖嵌入式两种。

外装式端盖结构简单，但密封性能较好，调整轴承间隙时要打开箱盖，多用于固定不可调整间隙的轴承。

使用外装式端盖固定轴承时，可用调整垫片调整轴承间隙与加强密封性能，装拆方便，但增加了轴段长度。

嵌入式端盖，由于使用调整螺栓，调整方便，可用于固定可调间隙的轴承与密封要求高的减速机上。

回转窑主电机与主减速机找同心度小秘方核心提示：在平常检修时，每各一立的时间都要转辅传，回转窑在转的过程，筒体内料层随之转动，会引起偏心，停止运转时，由于偏心作用而引起回转窑的倒转。

根据平时检修的积累经验，利用回转窑倒转来校正主电机与主减速机的向同心度。

回转窑主电机因烧毁更换后，发现主电机传动侧振动较大，主电机轴承及主减速机轴承噪音比较大，两侧轴承温度偏高，检查主电机及主减速机地脚螺栓并无松动现象，经初步诊断是主电机与主减速机轴向同心度误差较大引起的。

利用余热发电并网的停机4个小时的时间，对回转窑主电机与主减速机校正同心度，由于停机时间过短，如果拆主电机与主减速机之间的梅花垫联轴器，校正后需装配，校正时间过长，影响回转窑的正常运转，不利于当月生产任务的完成。

在平常检修时，每各一泄的时间都要转辅传，回转窑在转的过程，筒体内料层随之转动, 会引起偏心，停I匕运转时，由于偏心作用而引起回转窑的倒转。

根据平时检修的积累经验，利用回转窑倒转来校正主电机与主减速机的向同心度，校正数据如下：1、校正前径向误差1.0 mm,轴向误差为0.05 mm2、第一次校正后误差0.27 mm+0. 18-0. 093、再次精确校正后误差0.05 mm-0. 02+0. 02-0. 05具体操作过程如下：（1）转动回转窑辅传，在30s-60s后停机，抱闸抱死，在联轴器上固建好百分表, 调整百分表的刻度0位。

（2）需机修工1名，用手举动抱闸液压制动器，举起、落下反复2-3次，使主电机与主减速机联轴器转动1/4处，记录百分表数据，再次反复举起、落下2-3次后，使其转动2/4处，记录百分表数据，类似操作，使苴转动3/4处，记录百分表数据，最后重复上述操作，使英转动一周后停止，根据记录数据判定主电机垫0.27 mm后的铜皮。

（3）加垫后，重复步骤2的操作，再次校正，最终轴向同心度误差在0.1 mm之内。

结束语：找正后，经过2个月的运转，电机振动消除，轴承温度在45-47C之间，主电机运转比较平稳，并且发现电机碳刷的寿命明显加长，使主机设备的平稳高效运转, 为高生产率和设备高运转率提供了保证。
