基本电子线路本章精要介绍了手机常用的一些基本概念和基本电子线路,掌握这些知识,是分析手机各功能电路和整机电路的基础,因此,本章是一名合格手机维修人员必备的基础知识。
第一节三极管放大和开关电路在手机中,较多地采用了三极管放大和开关电路,下面作一简要分析。
一、三极管放大电路1.放大电路的基本形式放大器是一种三端电路,其中必有一个端是输入和输出的共同“地”端,如果这个共“地”端接于发射极的,称为共射电路,接于集电极的,称为共集电路,接于基极的,称为共基电路。
三种放大电路的基本电路见图3-1、3-2、3-3所示。
这三种放大器主要性能见下表所示。
2.三极管放大电路的偏置电路(1)分压式偏置电路图3-4分压式偏置电路。
电源通过电阻R丑、R2分压,给三极管V1的发射极提供合适的正向偏置,又给基极提供一个合适的基极电流。
基极回路电阻既和电源配合,使电路有合适的基极电流,又保证在输入信号作用下,基极电流能作相应的变化。
若基极分压电阻R1=0,则基极电压恒定等于电源电压,基极电流就不会发生变化,电路就没有放大作用。
R丑与R2构成一个固定的分压电路,达到稳定放大器工作点的作用。
在电路中,Rl被称为上偏置电阻,R2被称为下偏置电阻。
电源通过集电极电阻R3给集电极加上反向偏压,使三极管工作在放大区(只有当三极管的集电极处于反向偏置,发射极处于正向偏置,三极管才能工作在放大区),同时电源也给输出信号提供能量。
集电极电阻R3的作用是把放大了的集电极电流的变化转化为集电极电压的变化,然后输出(实际上就是把三极管的电流放大转化为电压放大,从而使三极管放大电路具有电压放大能力)。
若集电极电阻R3=0,则输出电压恒定等于电源电压,电路失去电压放大作用。
电容C1和C3分别为输入与输出隔直电容,又称耦合电容。
C1、C3使放大器与前后级电路互不影响,同时又起交流耦合作用,让交流信号顺利通过。
为避免交流信号电压在发射极电阻R4上产生压降,造成放大电路电压放大倍数下降,常在R4的两端并联一个电容(C2)。

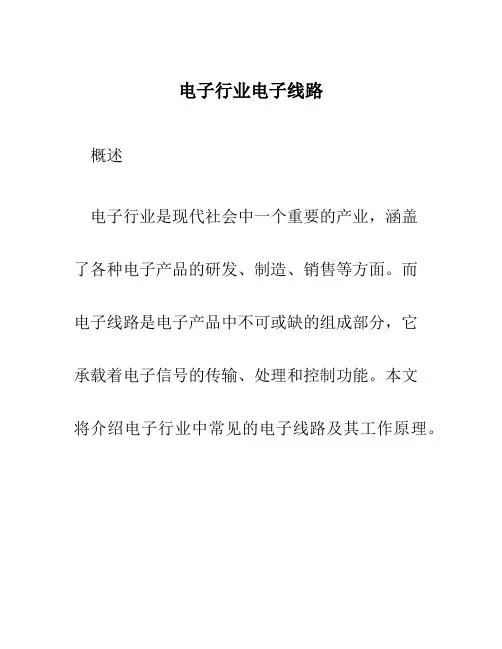

电子行业电子线路概述电子行业是现代社会中一个重要的产业,涵盖了各种电子产品的研发、制造、销售等方面。
而电子线路是电子产品中不可或缺的组成部分,它承载着电子信号的传输、处理和控制功能。
本文将介绍电子行业中常见的电子线路及其工作原理。
电子线路的组成电子线路是由各种电子元件按照一定的连接方式组合而成的。
常见的电子元件包括电阻、电容、电感、二极管、晶体管等。
这些元件通过线路板、印刷电路板(PCB)等载体连接在一起,并组成不同功能电路。
电子线路的分类根据功能和应用领域的不同,电子线路可以分为模拟电路和数字电路两种类型。
模拟电路模拟电路是根据模拟信号的变化来实现相应的功能。
它的输入信号和输出信号都是连续的。
模拟电路通常用于信号传输、放大、滤波、调制等应用。
常见的模拟电路包括放大器、滤波器、调谐电路等。
数字电路数字电路是根据数字信号的变化来实现相应的功能。
它的输入信号和输出信号都是离散的。
数字电路通常用于数据处理、逻辑运算等应用。
常见的数字电路包括逻辑门电路、计数器电路、存储器电路等。
电子线路的工作原理电子线路的工作原理是基于电学和电子学的原理。
通过电子元件的连接和相互作用,电子线路可以实现不同的功能。
电流和电压电流是电子线路中的电子流动情况,通常用符号 I 表示,单位是安培(A)。
电压是电子线路中电子的能量差异,通常用符号 V 表示,单位是伏特(V)。
电阻和电容电阻是电子线路中阻碍电流流动的元件,它的阻力大小通常用符号R 表示,单位是欧姆(Ω)。
电容是电子线路中储存电荷的元件,它的容量大小通常用符号 C 表示,单位是法拉(F)。
二极管和晶体管二极管是一种由 P 型和 N 型半导体组成的二元结构。
在电子线路中,它可以将电流只能从 P 型半导体流向 N 型半导体,阻止反向电流的流动。
晶体管是一种由 N 型和 P 型半导体组成的三元结构。
在电子线路中,它可以根据输入信号的变化来控制输出信号。
二极管和晶体管被广泛应用于放大、开关等方面。
5款常用电子管前级线路[ 转载者:chenying | 时间:2008-03-28 16:54:51 | 作者: | 来源:未知 | 浏览:709次 ] 第一款介绍为1/2 6DJ8电子管作一级共阴极放大,见图①。
由於是实验关系,只求了解各线路的特性及优缺点,也为求简单易制成功,除此机外,全不设稳压线路,特别是高压,相信在一般聆听环境,区别不会太显著,当然是设稳压电路更好。
零件方面,除交连电容用较佳品种如VitaminQ、Rel Cap、Wima外;电阻除了6DJ8SRPP用东京光音外,其他均用0.5元一只货色;整流管用Mur1100E;电源变压器分别高低压各用一只,每只约10到20元,效果也算好。
另外,以下各比试结论均只以300B单端电子管后级及KEF IS 3/5A为配搭器材,结论当然有其局限性。
本线路简单易制,不失为初学者入门之选,成功率极高,也可尝试校声乐趣,即改变输出电容数值,改变负载电阻数值或加设负反馈等。
交连电容牌子方面,曾以300B后级最后交连至强放电子管的位置作试听,试用了Mitppmfx、RelCappp、Kimber及Vitamin Q,结果是Mit音质细微通透,但却欠了动态;Rel Cap声厚而有力;Kimber音色通透高贵;SpragueVita-rain Q则醇厚顺滑兼备,泛音丰富,而动态也最好,表现最全面。
笔者喜用一些旧的Vitamin0,因不用煲而数值也十分准确。
音效方面,此机背景聆静,音质通透,分析力高,全频表现算平均,力度及控制力一般,但却少了厚度及顺滑音色,声底偏向干及清。
曾试用1.8mA及4.5mA作偏流,高偏流时声音较细致。
笔者未试过加入负反馈,读者可自行尝试,听声选择合乎自己的音色。
要注意反馈电阻要接到栅极而不是阴极,因一级共阴极放大输出波形是反相的,如接人阴极,便会使阴极电位下降,相对地是栅极电位提高了而形成正反馈,这区别於两极共阴极放大电路把反馈电阻接回第一级阴极。

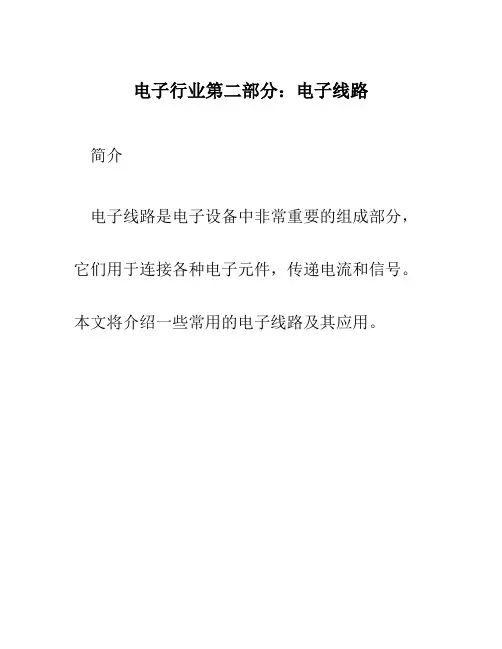

电子行业第二部分:电子线路简介电子线路是电子设备中非常重要的组成部分,它们用于连接各种电子元件,传递电流和信号。
本文将介绍一些常用的电子线路及其应用。
1. 基本的电子线路1.1 电路元件电子线路中常见的元件包括:电阻、电容、电感、二极管和晶体管等。
它们分别具有不同的特性和用途。
•电阻:用于限制电流流动的元件,常用的单位是欧姆。
它可以起到分流、降压和调节电流的作用。
•电容:具有储存电荷和释放电荷的能力,常用的单位是法拉。
它在电子线路中常用于储存能量、平滑电压和滤波。
•电感:具有产生感应电动势的能力,常用的单位是亨利。
它在电子线路中常用于储存能量、滤波和产生振荡。
•二极管:具有只允许单向电流通过的特性。
它在电子线路中常用于整流、限流和保护其他元件。
•晶体管:是电子线路中基本的放大器和开关元件。
它常用于信号放大、开关控制和逻辑门等应用。
1.2 电路拓扑常见的电路拓扑包括串联、并联和混合连接。
不同的拓扑结构可以实现不同的电路功能。
•串联:将电路元件依次连接,电流只能沿着一个通路流动。
串联电路可实现电阻、电容和电感等元件的电压和电流的加法关系。
•并联:将电路元件同时连接,电流可以分流到不同的分支上。
并联电路可实现电阻和电容等元件之间电压和电流的分配。
•混合连接:将串联和并联拓扑结合,以满足复杂的电路要求。
混合连接电路可实现更复杂的电压和电流分配关系。
2. 常见的电子线路应用2.1 电源电路电源电路是电子设备中必不可少的一部分,它负责为其他电子元件提供所需的电力。
常见的电源电路包括电池电路、直流电源和交流电源。
•电池电路:将电池与其他元件连接,为电路提供直流电源。
电池电路常用于便携设备和低功耗应用。
•直流电源:通过变压器、整流器和稳压器等元件将交流电转换为直流电。
直流电源常用于计算机、通信设备和家用电器等应用。
•交流电源:通过变压器和稳压器等元件将交流电的电压和频率调整为所需的值。
交流电源常用于电力系统、工业自动化和航空航天等应用。
这20个电子线路图,硬件工程师一定用得上!
电子技术、无线电维修及SMT电子制造工艺技术绝不是一门容易学好、短时间内就能够掌握的学科。
这门学科所涉及的方方面面很多,各方面又相互联系,作为初学者,首先要在整体上了解、初步掌握它。
无论是无线电爱好者还是维修技术人员,你能够说出电路板上那些小元件叫做什么,又有什么作用吗?如果想成为元件(芯片)级高手的话,掌握一些相关的电子知识是必不可少的。
普及DIP
年)就
人们发1785”, 1800
1822”能够产生“电”,
1837
1876年,美国的贝尔发明了电话,实现了人类最早的模拟通信。
英国的麦克斯韦在总结前人工作基础上,提出了一套完整的“电磁理论”,表现为四个微分方程。
这那就后人所称的“麦克斯韦方程组”.麦克斯韦得出结论:运动着的电荷能产生电磁辐射,形成逐渐向外传播的、看不见的电磁波。
他虽然并未提出“无线电”这个名词,但他的电磁理论却已经告诉人们,“电”是能够“无线”传播的。
对模拟电路的掌握分为三个层次:
初级层次
熟练记住这二十个电路,清楚这二十个电路的作用。
只要是电子爱好者,只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
中级层次
能分析这二十个电路中的关键元器件的作用,每个元器件出现故障时电路的功能受到什么影响,测量时参数的变化规律,掌握对故障元器件的处理方法;定性分析电路信号的流向,相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小,信号与阻抗的关系。
有了这些电路知识,您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
电子线路基础知识广西广播电视技术中心詹家金2012年4月目录基础知识基础知识一、交流电基本知识二、晶体三极管基本知识三、阻抗匹配及等效电路转换四、一些常用专业知识基础电路基础电路——滤波器一、对滤波器的基本要求二、滤波器的分类三、T型和π型滤波器的传通基础电路——放大器一、放大器及分类二、放大器的工作状态三、晶体管放大器四、晶体管放大电路的几种基本接法及其性能比较五、场效应管放大电路基础电路——振荡器一、振荡器的分类二、LC正弦波振荡器的工作原理三、半导体管LC振荡器一、交流电基本知识:1、交流电的功率(1)瞬时功率电压瞬时值u 和电流瞬时值I 的乘积p=ui(2)有功功率P=UIcos = I 2R , 为电压与电流之间的相位差,R 为负载阻抗的电阻分量。
(3)无功功率Q=UIsin = I 2X , 为电压与电流之间的相位差,X 为负载阻抗的电抗分量。
(4)视在功率交流电压有效值与电流有效值的乘积S=UI= I 2Z, Z 为负载阻抗。
视在功率也可表示为:S=cos =P/S=P/(UI),称为功率因数,tg =Q/P提高功率因数的必要性:a 、发挥供电设备(发电机、变压器)的潜力供电设备的额定电压U 与额定电流I 是一定的,如果负载的功率因数高,输出的有功功率越大;b 、当负载消耗的有功功率P 和电压为一定时,功率因数越高,负载电流I=P/(Ucos ) 就会越小,输电线上功率损耗越小。
交流电基本知识2、三相电路:(1)基本关系交流电基本知识交流电基本知识5、关于直流电源(1)、单相半波与全波整流电路交流电基本知识(2)单相桥式整流电路交流电基本知识(3)三相桥式整流电路(4)12相整流电路交流电基本知识交流电基本知识(5)二倍压整流电路经过整流在输出端能得到高于输入端二倍的直流电压,这种整流电路叫二倍整流电路,如图所示。
当电源电压为正半周时,二极管D1导通,电源对C1充电,C1两端电压可充到。
电子线路第一章晶体二极管和二极管整流电路一、填空1、晶体二极管加一定的(正向)电压时导通,加(反向)电压时(截止)这一导电特性称为二极管的(单相导电)特性。
2、不加杂质的纯净半导体称为(本征半导体)。
3、P型半导体它又称为(空穴)型半导体,其内部(空穴)数量多于(自由电子)数量。
4、加在二极管两端的(电压)和流过二极管的(电流)间的关系称为二极管的(伏安特性)。
5、把(交流)电转换成(直流)电的过程称为整流。
6。
直流电的电路称为二极管单相整流电路,常用的有(单相半波整流)、(单相桥式整流)和(倍压整流)电路。
7。
三极管工作在放大区时,通常在它的发射结加(正向)电压,集电结加(反向)电压。
8。
三极管在电路中的三种基本连接方式是(共发射极接法)、(共基极接法)、(共集电极接法)。
9。
晶体二极管的主要参数有(最大整流电流IFm)、(最高反向工作电压VRm)、(反向漏电流IR)。
10。
导电能力介于(导体)和(绝缘体)之间物体称为半导体。
11、在半导体内部,只有(空穴)和(自由电子)两种载流子。
12、一般来说,硅晶体二极管的死区电压应(大于)锗晶体二极管的死区电压。
13、当晶体二极管的PN结导通后,则参加导电的是(既有少数载流子,又有多数载流子)。
14、用万用表测晶体二极管的正向电阻时,插在万用表标有+号插孔中的测试表笔(通常是红色表笔)所连接的二极管的管脚是二极管的(负)极,另一电极是(正)极。
15、面接触性晶体二极管比较适用(大功率整流)16。
晶体二极管的阳极电位是-10V,阴极电位是-5V,则晶体二极管处于(反偏)17。
用万用表欧姆档测量小功率晶体二极管性能好坏时,应把欧姆档拨到(R1K档)18。
当硅晶体二极管加上0。
3V正向电压时,该晶体管相当于(阻值很大的电阻)19。
晶体二极管加(反向)电压过大而(击穿),并且出现(烧毁)的现象称为热击穿20。
晶体二极管在反向电压小于反向击穿电压时,反向电流(极小);当反向电压大于反向击穿电压后,反向电流会急速(增大)21、二极管的正极又称(阳)极,负极又称(阴)极。
(一)微功耗断线式防盗报警器
工作原理
如附图所示。
电路中由R1为BG1的b极提供偏置电压。
在警戒状态下,b极偏置电压经警戒线S对地短路,BG1不工作。
如遇盗情,S被断开,BG1立即得电工作。
BG1射极电流经R2触发SCR导通,指示灯LED亮,IC输出报警信号,经BG2、BG3复合放大后,驱动扬声器放音。
这时即使是把S重新接通,也照报不误,只有关闭电源开关才能解除报警,所以具有防破坏作用。
元件选择
所有元件均为常用件,其值如图标注。
其中IC为CW9561四声报警集成块,通过不同的接线方法,可得到不同的报警信号。
当然,也可视需要和条件选用其他类型的集成块。
Y为8Ω小型高音或低音扬声器。
几点说明
1.由于R1取值较大,且与BG1共同组成电子开关,不仅灵敏度高,而且极大限度地降低了报警器在警戒状态下自身的功耗。
这是本电路的突出特点之一。
经测量,警戒状态下,本电路功耗约为5μA左右,三节五号电池可用半年以上。
经四年多来的使用,证明效果良好。
2.警戒线可直接用细漆包线,也可用普通多股软导线,去掉绝缘皮,把内部细铜丝一根一根抽出,再分别头尾相连,长度视需要而定。
注意既要接触良好,又要保持隐蔽和易断。
3.如嫌报警声小,可对本电路作相应的改动,如增加电源电压,以提高输出功率。
(二)省电实用的电话灯
家里新装了电话机,可是由于光线不好,拨号时还得开灯,觉得很不方便。
因而参考电话机和光电耦合器、可控硅的工作原理,设计制作了一个电话灯,工作一段时间后,觉得较实用,发现这种电话灯尚有如下的用途:
一、拨号照明:摘机后灯即亮,可当作拨号照明灯。
二、提醒挂机:打完电话,放回话筒,如果灯未熄灭,说明话筒未放好,提醒使用者正确挂机。
三、盗打警示和外线断线提示:如你自家未打电话而灯亮,可提起话筒聆听,如有话音,说明
有人盗用你的电话线路;如无任何声音,说明外线断线,即可通知电话局维修。
四、来电话提示:老人耳背可能听不到振铃声;嘈杂的商店也可能听不到振铃声,当看到灯在
不断闪亮时,即可知有电话来了。
电路如上图所示。
L1、L2接到接线盒上用电话线并接,由于D1~D4的接入,L1、L2可不分极性随意连接。
挂机状态时,馈电电压约为48V,经R1 限流,使DW击穿,光耦IC导通,可控硅无触发电压截止,灯不亮。
有电话来时,25Hz铃流经D1~D4整流为脉动直流,使光耦不断导通和截止。
可控硅得到脉冲触发导通和截止,灯泡发出闪烁的光。
摘机时,高内阻的馈电电压马上下跌到≤12V,DW不能击穿,光耦IC截止,其④脚电压上升,可控硅触发导通,灯泡点亮。
为延长灯泡使用寿命,同时也为了省电,可控硅采用单向可控硅,这样,灯泡点亮时二端电压仅有约115V。
平时,灯泡不亮时,电路几乎不耗电,因此非常省电。
元件选择:D1~D5选用1N4007,DW可用12~15V的齐纳二极管,光耦IC用PC817等四脚光耦,可控硅可用任何1A/400V的单向可控硅,如MLR100-6、BT169D等。
灯泡用15~60W 都可,电阻用1/8W即可。
(三)LED手电筒电路
一般的小手电筒通常存在的问题是电池寿命太短。
据统计,普通的手电筒耗电量大约在为2瓦。
如图所示的LED手电筒所消耗的电量仅仅只有24mW,4节5 号碱性电池可提供超过80次的服务(这意味着,可持续使用1个月)尽管这个手电筒的亮度很有限,但用于普通行路时照明用是足够的了。
LED手电筒的核心是一个7555时基集成电路(不能使用普通的555)。
一个白色的发光二极管(如果你找不到,只能用别的颜色代替)工作时发出的亮度大约为400mcd,这样当聚焦时,可照亮30米远的物体。
聚焦的办法是在LED的前面安装一个短焦距的聚焦透镜。
如果你希望使用其他的电压值,电阻R3的值必须修改:9V - 470欧 12V - 560欧
(四)电话分线器
本电路可以将你家的或单位的一条电话线路并接多部电话,而不会出现电话间的互相监听,避免不必要的麻烦,同时也保证了并接多部电话节省开支,很有使用价值!不妨你也作一个,感受一下成功的乐趣。
接线时局线接L+/L-(注意电压接性),L1/L2和L1'/L2'分别接两部电话(不分解性)。
电路图如左。
工作原理
设线路上接有两部电话,分别接在L和L'上。
(我们知道电话在待机时,局线L上视交换机的不同将有60V或48V的直流电压。
震铃时将有95V获75V的交流电压存在。
当电话摘机时线路电压由于电话机内阻的介入将下降为10V左右,本机就是根据这一原理设计而成。
)两机均待机,如这时有电话打来,交流电流将通过上述电路使两机产生振铃。
设L线上分机先摘机,线路上的直流电压在瞬间击穿 D2通过R2向BG1可控硅的控制极施加触发电压时BG1迅速导通,形成直流通路,电话可以正常通话。
由于这时线路电压一降低,接在L'上的电话将不能听到任何声音。
这是如果想转到待机电话,摘机电话可通过拨打数字键像待机呼叫(注意:电话必须在脉冲拨号状态),待机听到振铃后,摘机。
在线电话挂机后即可通话,原理相同。
增加单元电路可扩展为若干路分机,但最多不要超过10路。
元件选择
BG1,BG2为MCR100-6等小型单向可控硅,原则上反向击穿电压大于100V即可。
D1,D2为18V 的稳压二极管。
整个电路可装入电话接线盒内。
(五)微功耗断线式防盗报警器
工作原理
如附图所示。
电路中由R1为BG1的b极提供偏置电压。
在警戒状态下,b极偏置电压经警戒线S对地短路,BG1不工作。
如遇盗情,S被断开,BG1立即得电工作。
BG1射极电流经R2触发SCR导通,指示灯LED亮,IC输出报警信号,经BG2、BG3复合放大后,驱动扬声器放音。
这时即使是把S重新接通,也照报不误,只有关闭电源开关才能解除报警,所以具有防破坏作用。
元件选择
所有元件均为常用件,其值如图标注。
其中IC为CW9561四声报警集成块,通过不同的接线方法,可得到不同的报警信号。
当然,也可视需要和条件选用其他类型的集成块。
Y为8Ω小型高音或低音扬声器。
几点说明
1.由于R1取值较大,且与BG1共同组成电子开关,不仅灵敏度高,而且极大限度地降低了报警器在警戒状态下自身的功耗。
这是本电路的突出特点之一。
经测量,警戒状态下,本电路功耗约为5μA左右,三节五号电池可用半年以上。
经四年多来的使用,证明效果良好。
2.警戒线可直接用细漆包线,也可用普通多股软导线,去掉绝缘皮,把内部细铜丝一根一根抽出,再分别头尾相连,长度视需要而定。
注意既要接触良好,又要保持隐蔽和易断。
3.如嫌报警声小,可对本电路作相应的改动,如增加电源电压,以提高输出功率。
(六)万用表附加场强计电路
图1所示为利用万用表电阻档作指示的简易场强计电路,灵敏度较高、而且对万用表不需作任何改动。
线圈L、电容C1组成选频回路,其数值大小视待测信号频率而定;场效应管可选用3DJ6等。
测量前,将万用表置R×100Ω档,场效应管D极接万用表的黑表笔插孔,电路地线接万用表的红表笔插孔,调整电位器W,使电表指示无穷大。
测量时,表头指示的电阻值愈小,说明被测信号的场强愈大;反之,场强则愈小。
