电子线规格说明

一、 目的：了解电源线的基本知识，熟悉各国电源线的差异，规范电源线的测试标准，确保产品在使用时的品质；二、适用范围：公司所有客户/规格及厂商来料的产品；三、 测试仪器：电源线弯曲试验机、电流负载箱、美工刀；四、 关于电源线型号的说明：1.一般电源线的型号说明：在公司里用到很多电源线,电源线的种类繁多,最常见的电源线有橡胶线和PVC线,还有其它的电源线,现对IEC电源线的分类汇总如下表:电源线名称电源线类型IEC CENELEC扁平金属箔双芯线227 IEC 41 H03VH-Y扁平双芯软线227 IEC 42 H03VH-HPVC电源线轻型聚氯乙烯软线227 IEC 52 H03VV-F/H03VVH2-F普通聚氯乙烯软线227 IEC 53 H05VV-F/H05VVH2-F普通硬性橡胶软线245 IEC 53 H05RR-F编织线245 IEC 51 H03RT-F橡胶电源线普通氯丁橡胶软线245 IEC 57 H05RN-F重型氯丁橡胶软线245 IEC 66 H07RN-F 上表为IEC规定的电源线与相应的CENELEC规定的电源线对照表,现对表中的CENELEC对应电源线的字母表示意思进行补充说明:VV一般代表为PVC电源线;用于电风扇、电暖器（外壳为非金属）等。

RR一般代表普通橡胶线;用于室内电暖器（外壳为金属）等。

RN一般代表橡胶线;用于户外，如：水泵等RT一般代表编织橡胶线;用于电热锅等。

H07RN一般代表重型橡胶线,用于浴盆、温室线、湿室线等。

RNH2一般代表扁线，不标H的为圆线。

F2一般代表圆线。

3G一般代表3根线。

2X一般代表2根线。

03一般代表300V。

05一般代表500V。

例如：电源上标示H05VV-F，3G1.0 mm2 ,其意思为带地线三根线，每根线的横截面积为1平方毫米，通过最大额定电压为500V的圆型PVC电源线。

3．一般电线电缆截面的标注主要有以下三种方法：1）北美的AWG系统如：18AWG2）协调系统的XXmm2如：0.75mm2（18AWG=0.823mm2）3）IEC227的XXmm2如：0.75mm2（18AWG=0.823mm2）电线内部导线的构成：北美 协调系统 IEC227 L=火线 黑色 棕色 棕色 N=中线 白色 兰色 兰色 E=地线 绿色 黄/绿色 黄/绿色 协调系统电线规格说明：如列举：H05VVH2-F 2×0.75mm24）北美线材的线规与国内的表示方法不同。

常用电子线材规格说明简介电子线是电器设备内部线的一种简称，通电性主要是以弱电为主，跟强电范畴的电缆是不同概念的。

市面上流通的电子线有区分为UL标准，3C标准，VDE 标准3个系列的线材。

概念以[1]AWG为单位的一般为UL标准，以**平方为单位的一般为3C标准或VDE 标准，国内电子线生产商主要以3C跟L这两个标准为主。

型号电子线的规格：一般的电子线，其通用标称是以AWG（American Wire Gauge）为单位，内部导体按正常标准应分裸铜和镀锡铜两种，常用正规线材的线径规格见下表：单位一般的电子线，其通用标称是以AWG（American Wire Gauge）为单位，内部导体按正常标准应分裸铜和镀锡两种★额定温度：80°C★额定电压：300V★标准：UL758★导体使用32-16AWG单根或绞合裸铜或镀锡铜线★通过ULVW-1及CSAFt1垂直耐燃测试★无铅聚氯乙烯绝缘★绝缘厚度均匀，方便剥皮及剪裁原理电子线的保护层在电缆中能起到改善电场布局的，防止因导体外观尖端崛起引起放电，减少局部放电量，保证电缆的利用寿命和可靠性。

比来，在尺度中都有电压品级5kv的矿用橡套电缆，而且都对该电压品级的橡套电缆提出了导体保护的条件，该保护层必须采取环绕方式从事。

凭据这一条件，矿用橡套电缆也须有导体保护层就能够保证电缆的安全运行。

橡胶电缆的导体保护层要采取半导电的橡胶材料加工。

导体保护层采取环绕从事出产，环绕方式出产的保护层比绕包方式出产的加倍滑腻没有崛起，便于平均电场效果的晋升。

导体保护层厚度的选取源于两个方面的条件：一个是要保证环绕后的导体保护层外观滑腻，因为矿用橡套电缆一般采取细铜丝绞线的方式矿用电缆，因而就不能能从事紧压，导线的绞合外观存在着必定水平的绞线纹络，这些高低不服对于低压电缆的电气机能没有太大的打扰，可是对于高压电缆刚好酿成了电场强度不平均，只能依托环绕或绕包导体保护层来解除其打扰，可是过于薄的导体保护层厚度在工艺上是难以实现的；别的，从经济的角度来看，尽管导体保护层的加厚在工艺上是比较容易实现的，可是电缆的绝缘厚度每增添1毫米就会使得电缆的成缆外径增添4.3毫米，随之必定带来护层材料利用量剧增，也就带来了电缆制造本钱的大幅度晋升。

一、线材分类1.3：CCC （国标）线种主要有：52（RVV ）、53（RVV ）等。

1.4：PSE （日本）线种主要有：VFF 、VCTF 、VCTFK 等。

1.5：SAA 及其它一些小区域的标准线和非标线。

2、依结构：2.1：单绝缘线（只有一层绝缘体的线）如：SPT-1、1007等。

2.2：被覆线（有二层或二层以上绝缘体的线）。

如：SJT 、HO3VVH2-F 、1185等。

3、依电气性能：3.1：电线、电缆：SVT 、SPT-1、HO3VVH2-F 等。

电源线基础知识1.2：VDE （德国）（ÖVE 、CEBEC 、 KEMA-KEUR3.2：电子线：1007、1015、2468、1185等。

内容分四个部分：线材、插头、认证及材料成本核算。

第一部分：线材线种主要有：HO3VVH2-F 、HO3VV-F 、HO5VVH2-F 、HO5VV-F 等； 1、依安规：1.1：UL/CUL （CSA ）（美，加）：主要线种有：SPT-1、SPT-2、SVT 、 SJT 、1007、1015、2468、等（电线、电缆，电子线都有遮蔽线。

遮蔽线的作用主要是抗干扰、分铝箔、铜箔、编织、缠绕等。

）二、线材的构造线材主要由导体和绝缘体两大部分构成。

1、导体1.1：导体材料:铜、铝、铁、银、金、光纤等；其中铜材的使用最广，且电源线主要以软退火铜线为主。

铜线又分为裸铜线（AS），镀锡铜线（TS）。

1.2：导体结构：分组合导体和单支导体（导体的直径依据各安规的要求不同有不同要求）。

1.3：导体电阻：UL/CUL标准：20℃长1m。

裁面积1mm2的软铜标准电阻为0.017241Ω。

VDE/CCC标准：20℃长1m。

裁面积1mm2的软铜标准电阻为0.0195Ω。

2、绝缘体2.1：绝缘体材料：纸、棉、漆、塑料、橡胶、云母等；其中塑料在电线中使用最广。

塑料主要有PVC（聚氯乙烯）、 PE（聚乙烯）、PP（聚丙烯）等。

电力电缆和计算机电缆的规格和型号说明适用于交流额定电压300/500V或直流1000V及以下电子计算机网络及自动化控制系统的信号传输、抗干扰性能要求较高的检测装置和仪器仪表的连接的电缆。

1、使用特性电缆导体的长期允许工作温度应不超过70℃，在使用过程中电缆应防止高温直流辐射或接触；电缆敷设环境温度应不低于0℃。

2.电缆敷设安装允许弯曲半径：非铠装层电缆应不小于电缆外径的6倍；铠装或屏蔽层结构电缆应不小于电缆外径的12倍；屏蔽层结构的软电缆应不小于电缆外径的6倍。

型号、名称、工作条件型号名称工作条件DJYPV 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPVP 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2V 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP2 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2VP2 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3V 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP3 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3VP3 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPVR 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVPR 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPVPR 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2VR 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP2R 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2VP2R 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3VR 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP3R 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3VP3R 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPV22 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYVP22 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYPVP22 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP2V22 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYVP2－22 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP2VP2－22 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP3V22 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYVP3－22 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP3VP3－22 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合注：可根据用户要求生产（ZR）阻燃型、（IA）本安型及耐高温型计算机电缆。

说明：.PVC绝缘.额定温度：80℃.额定电压：300V.可通过UL VW-1及CSA FT1耐燃烧测试.具抗酸碱、耐油、防潮、防霉等特性UL1015电子线说明：.额定温度：105℃.额定电压：600V.可通过UL VW-1及CSA FT1耐燃烧测试.具抗酸碱、耐油、防潮、防霉等特性说明：.PVC绝缘.额定温度：105℃.额定电压：600V.可通过UL VW-1垂直耐燃测试.使用标准绝缘厚度，易剥、截断容易.具抗酸碱、耐油、耐热、耐湿、防霉等特性.用于一般电器产品的内部配线.工作温度：-20℃~105℃说明：.PVC绝缘.额定温度：90℃.额定电压：1000V.可通过UL VW-1垂直耐燃测试.具抗酸碱、耐油、耐热、耐湿、防霉等特性.用于一般电器产品的内部配线说明：.PVC绝缘.额定温度：80℃.额定电压：300V.可通过UL VW-1垂直耐燃测试.具抗酸碱、耐油、耐热、耐湿、防霉等特性.用于一般电器产品的内部配线.工作温度：-20℃~80℃说明：.额定温度：80℃.额定电压：300V.可通过UL VW-1垂直耐燃测试.使用标准绝缘厚度，易剥、截断容易.具抗酸碱、耐油、耐热、耐湿、防霉等特性.工作温度：-20℃~80℃说明：.额定温度：80℃.额定电压：300V.可通过UL VW-1垂直耐燃测试.工作温度：-20℃~80℃说明：.额定温度：200℃.额定电压：600V.可通过UL VW-1垂直耐燃测试.工作温度：-20℃~200℃说明：.导体：30-1/4AWG.额定温度：150℃.额定电压：600V.可通过UL VW-1垂直耐燃测试.工作温度：-20℃~150℃说明：.导体：30-10AWG.额定温度：200℃.额定电压：300V.可通过UL VW-1垂直耐燃测试.工作温度：-20℃~200℃说明：.导体：30-10AWG.额定温度：150℃.额定电压：300V.可通过UL VW-1垂直耐燃测试.工作温度：-20℃~150℃说明：.导体：28-16AWG.额定温度：105℃.额定电压：300V.可通过UL VW-1垂直耐燃测试.工作温度：-20℃~105℃说明：.导体：24-12AWG.额定温度：105℃.额定电压：600V.可通过UL VW-1垂直耐燃测试.工作温度：-20℃~105℃说明：.导体：30-16AWG.绝缘：SR-PVC.额定温度：80℃.可通过UL VW-1SC&CSA FT1.具抗酸碱、耐油、耐热、耐湿、防霉等特性.用于一般电器产品的内部配线说明：.绝缘：PVC.额定温度：80 or 90 or 105℃.可通过UL VW-1SC&CSA FT1.具抗酸碱、耐油、耐热、耐湿、防霉等特性.用于一般电器产品的内部配线说明：.额定温度：80℃.额定电压：30V.可通过UL VW-1垂直耐燃测试说明：.PVC绝缘,PVC被覆.额定温度：105℃.额定电压：600V.可通过UL VW-1及CSA FT1耐燃烧测试.使用标准绝缘厚度易剥、截断容易.符合UL1672CSA的燃烧说明：.PVC绝缘,PVC被覆.额定温度：105℃.额定电压：300V.可通过UL VW-1及CSA FT1耐燃烧测试.使用标准绝缘厚度易剥、截断容易说明：.额定温度：80℃.额定电压：300V.标准：UL758，UL1581及CSA C22.2 No.210.2 .无铅聚氯乙烯绝缘.二至八芯.裸铜或镀锡铜丝，缠绕Shield.无铅聚氯乙烯护套.通过UL VW-1及CSA FT1垂直耐燃测试。

UL1007电子线
UL1007电子线,英文为：ELECTRICWIRE1007,是指美国UL认证下的一种型号，目前，该线主要用在弱电工程，如电子科技、电器设备、收银机、计时器、医疗仪器、电器设备、手机、数码相机、机顶盒、复印机、传真机、仪器仪表、电源、充电器、马达、音响、显示器、空调、冰箱、医疗设备、教学设备、玩具、汽车、家用电器以及电路板等产品的连接领域。

AWG是美国导线规格，美国区分导线直径的标准又称B&S线程（即Brown&Sharps线程）铜线直径通常以AWG作为单位进行测量。

AWG前面的数值（如24AWG、26AWG）表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过的孔就越多，导线的直径也就越小。

粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，价格就会越贵。

电缆设计的挑战在于使用尽可能小直径的导线，减小成本和安装复杂性，同时还要保证在必要电压和频率之下实现导线的最大容量。

其通用标称是以AWG（AmericanWireGauge）为单位，内部导体按正常标准应分裸铜和镀锡铜两种，常用正规线材的线径规格见下表：。

UL1571电子线
目前，在生产电子线领域，UL1571主要用于弱电工程，如电子科技、电器设备、收银机、计时器、医疗仪器、电器设备、手机、数码相机、机顶盒、复印机、传真机、仪器仪表、电源、充电器、马达、音响、显示器、空调、冰箱、医疗设备、教学设备、玩具、汽车、家用电器以及电路板等产品的连接领域。

UL1571电子线是由电子线引申出来，低铅低镉，符合欧盟ROHS标准下的环保要求。

UL是一家美国保险商实验室，全称为UnderwriterLaboratoriesInc，UL安全试验所是美国最有权威的，也是世界上从事安全试验和鉴定的较大的民间机构，欧盟议会和欧盟理事会通过的2002/95/EC指令，即“在电子电气设备中限制使用某些有害物质指令”（TheRestrictionoftheuseofCertainHazardousSubstancesinElectrica landElectronicEquipment），简称RoHS指令。

UL1571低铅低镉电子线采用PVC或半硬质PVC作为绝缘体，单条或绞线，裸铜或镀锡铜线做导体。

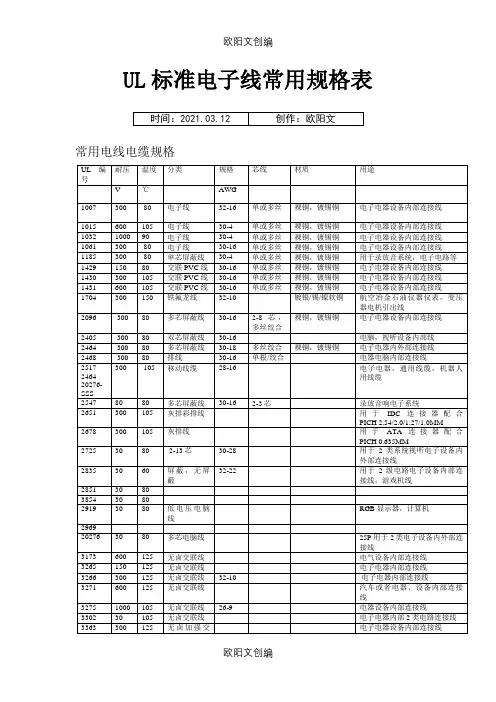

UL电子线标准规格说明书UL电子线标准规格说明书UL1007，300V 80°，电子线32AWG -16AWG ,单根或者裸铜，镀锡铜丝，标准UL758 -。

电子电器设备内部连接线，UL1015，600V 105°电子线32AWG -10AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。

电子电器设备内部连接线，UL1032 ,1000V 90°电子线30AWG -4AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。

电子电器设备内部连接线UL1061，300V 80°电子线30AWG -16AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。

电子电器设备内部连接线UL1185,300V 80°单芯屏蔽线，30-4AWG 单根或者裸铜，镀锡铜丝，用于录放音系统，电子电路等UL1429,150V 80°交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1430,300V 105°交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1431 600V 105 交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1704,300V 150°32-10AWG 镀银，镀锡，镀镍软铜丝，铁氟龙线航空冶金石油仪器仪表，变压器电机引出线UL2096 多芯屏蔽电线300V 80度30-16AWG 绞合裸铜，2-8芯，镀锡铜丝，电器电子内部连接器，UL758 UL2405 双芯屏蔽电线，300V 80度，30-16AWG 电脑，视听设备内部线UL2464,300V 80°电脑线，无屏蔽，单屏蔽，双屏蔽，30AWG-18AWG 绞合裸铜，镀锡铜丝，电子电器内外部连接线UL2468,300V 80°排线，30WAG-16AWG 单根，绞合铜丝，电器电脑内部连接线UL2517/2464/20276-SSS,300V 105°28-16AWG 移动线缆，电子电器，通用线缆，机器人用线缆UL2547,80°多芯屏蔽线缆80度，30-16AWG 2-3芯，录放音响电子系统UL2651 排线300V 105度灰排彩排线，用于IDC 连接器配合PICH 2.54/2.0/1.27/1.0MMUL2678 ATA300V 105 度灰排线，用于ATA 连接器配合PICH 0.635MMUL2725,30V 80°30-28AWG 2-13芯，用于2类系统视听电子设备内外部连接线UL2835 30V 60度，屏蔽，无屏蔽，32-22AWG 用于2级电路电子设备内部连接线，游戏机线UL2851 30V 80度UL3854 30V 80度UL2919,30V 80°低电压电脑线，1+4，3+4、5、6、7，，，RGB 显示器，电子计算机，商用计算机UL2960 30V 60度低压电脑线UL2969 30V 80度UL20276，30V 80°多芯电脑线，25P 用于2类电子设备内外部连接线UL3173 600V 125度无卤交联线电气设备内部连接线UL3265 150V 125 度，无卤交联线，电子电器内部连接线UL3266,300V 125°无卤交联线，32-10AWG 电子电器内部连接线UL3271 600V 125度，无卤交联线，汽车或者电器、设备内部连接线UL3275 无卤交联线，1000V 105度，电器设备内部连接线26AWG-9AWG UL3302 无卤交联线，30V105度电子电器内部2类电路连接线UL3363 无卤加强交联线，300V 125度，电子电器设备内部连接线UL3385 无卤交联线，300V 105 度电子电器内部连接线UL3386 无卤交联线600V 105度电子电器内部连接线UL20851 无卤HDMI 多媒体连接线30V 80度，UL20855 无卤DVI 电缆UL21088 无卤IEEE1394 高速介面链接线CAT-3E 三类局部区域网络电缆CAT-5E 超五类局部区域网络电缆UTP/FTP/STPCAT-6E 超六类局部区域网络电缆CAT-7 七类局部区域网络电缆AV 汽车花线，0.5、0.75、0.85、1.25平方毫米AVS 特薄心汽车花线0.3、0.5、0.75、0.85、1.25、3.0、5.0平方毫米AVSS 超薄型汽车花线0.3、0.5、0.85、1.25平方毫米UL STYLE CSATYPE定格用途材质电线名称电压温度尽缘外被1007 AWM IA 300V 80℃电气机器,电子机器内部配线。

UL 1571电子线
目前，在生产电子线领域，UL1571主要用于弱电工程，如电子科技、电器设备、收银机、计时器、医疗仪器、电器设备、手机、数码相机、机顶盒、复印机、传真机、仪器仪表、电源、充电器、马达、音响、显示器、空调、冰箱、医疗设备、教学设备、玩具、汽车、家用电器以及电路板等产品的连接领域。

UL1571电子线是由电子线引申出来，低铅低镉，符合欧盟ROHS标准下的环保要求。

UL是一家美国保险商实验室，全称为Underwriter Laboratories Inc，UL安全试验所是美国最有权威的，也是
世界上从事安全试验和鉴定的较大的民间机构，欧盟议会和欧盟理事会通过的2002/95/EC指令，即“在电子电气设备中限制使用某些有害物质指令”（The Restriction of the use of Certain Hazardous Substances in Electrical and Electronic Equipment），简称RoHS指令。

UL1571低铅低镉电子线采用PVC或半硬质PVC作为绝缘体，单条或绞线，裸铜或镀锡铜线做导体。

该线的主要特点是，额定温度最大为：80℃，额定电压：300Volt ，可通过UL VW-1垂直耐燃测试使用标准厚度，易剥、裁断容易，具抗酸硷、耐油性、防潮、防霉等特性，导体使用单条或绞线32 - 16AWG 裸铜或镀锡铜。

本店定做UL 1571、UL 1007、UL 1061各种类型号电线、线仔，欢迎光临量大从优，店铺地址：
/shop/view_shop.htm?asker=wangwang&shop_ni ck=nynlhys。

DC线材规格及安规介绍电源线Flexible Cords and Cables之安规要求明文规定在CSA标准No. 49-98年版中,为使读者在研发制造前能了解相关要求,特此对其标示、结构要求及安全测试三大部份做以下的说明及简介;标示Marking电线上标示强制性要求：线材上610 mm至少必须出现一次;1.公司名称或CSA合约号码、登录过的商标/商名;2.温度等级大于最低温度者必须印在线材上;3.线材种类、线径及条数如SPT-2 16AWGX3C;注意：CSA标准中的Non-integral双层绝缘不可在线材上标示"NI"字样,此标准只视为结构上的不同而已;4.燃烧等级FT1, FT2 或FT4,线材若符合FT4或VW-1可不必标示FT1或FT2,若符合FT1可不标示FT2;电线上标示有以下情况者须印字VW-1SC是线材的芯线也要通过垂直燃烧实验的意思VW-1是单根线材成品通过垂直燃烧实验现在UL 2005年已要求取消VW-1SC印字, SOW...等户外用线,温度等级以-40℃标示;2.具遮蔽者应印上"SHIELDED";3.导体如果为钢线,应印上"STEEL CORE";4.如果材质为TPE Thermoplastic Elastomer时,应印上"TPE insulation and jacket";, SPT-2, SPT-3 和HPN具地线,"Green conductor for Grounding Only" 或"Green conductor with yellow stripes for Grounding Only";电线上标示非强制要求：当客户有以下要求者可印字;1.电压值;type 可印"water resistant"或"water resistant 60C";包装上标示强制要求：1.公司名称或CSA合约号码、登录过的商标/商名;2.制造日期至少标示到年份及月,或其它可辨别的编码;3.线材种类、线径及条数如SPT-2 16AWGX3C;4.电压值;使用30AWG组成的导体,应标示"FOR USE IN GENERAL USE EXTENSION CORD SETS ONL Y";及SPT-1 为20AWG时,应标示"NOT FOR RETAIL SALE TO THE PUBLIC";7.产品有特殊情况：如"Small or large diameter cord in process"或"Not for general use";电线使用范围cord：如ST系列『使用于较大电力且可移动之设备上,具有最高等级的机械强度;』cord：如SJ、SPT-3等系列『使用于较中等电力且手握式之设备上,具有中等的机械强度;』hard-usage cord：如SVT、SPT-1、SPT-2等系列『使用于灯具产品上,使用时不易产生绕曲现象且使用时不得为手握之产品,具有较次等的机械强度;』Use Cords：如PXWT、CXWT、PXT、TX『特殊用电源线,一般会使用于户内/户外用之圣诞灯串等产品上;』cord：如TPT等『铜箔丝线,使用于经常绕曲的产品上,如电动刮胡刀的充电电线;』电线结构Construction一、导体：必须使用annealed copper or annealed coated copper并符合ASTM American Society of Testing and Material B 3, B 33, or B 189标准的要求;a. Conductors导体：单股或绞线之导体面积应符合Table 中要求;b. Stranding绞线：使用于电源线内之导体必须使用束绞bunch stranded或绳绞ropy-lay stranded,且导体单一铜径之最小值与最大值必须依Table 中要求;c. Lay of Strands绞距：束绞及绳绞之绞距不可大于Table 中要求,绞距无限定方向;二、绝缘：电源线所使用的塑料材质,依温度等级,使用场所,应参照Table 中要求;三、总绞绞距：绞距应符合Table 中要求;四、接地线Bonding or Grounding Conductors：地线必须有绝缘保护一般为绿色,其线径必须较火线线径大或相同线径除了DRT及线径大于8AWG者接地线,可小二个AWG数;五、外被：外被厚度应符合Table ~Round Cable及Table Parallel Cable,外径应符合Table Round Cable;Integral Type and Non-integral 双层绝缘Type：目前Nonintegral Type 已包括SPT-1、SPT-2,2至3芯皆可使用,而Integral Type有SPT-1, -2, -3, PXT及HPN等线材;六、色码：为方便水电工及最终产品安装时的接线及辨识火线line、中性线neutral及地线bonding,绝缘层的颜色应符合Table 中要求;例如三线式时,黑色代表火线,白色或淡灰色代表中性线,绿色或绿滚黄色代表地线,若产品销往欧洲者International colour coding,颜色可变更为棕色代表火线,淡蓝色代表中性线,绿滚黄色代表地线;并行线者如SPT-1, HPN...等,必须在中性线Identified 端利用线材压出时产生脊状、纹路或使用油墨以资辨别;七、户外用outdoor电线电缆：如Type SJTW, SJTOW, SJTOOW, STW, STOW, STOOW, PXWT and CXWT Cord在申请验证测试时均须较长的时间,因除了一般正常测试外,必须再依CSA标准执行长期绝缘阻抗测试Insulation Resistance at Evaluated Temperature,其时间至少为24周或更久;测试TestCSA标准No. 49-98有不少测试之要求,其测试程序则列举于No. Test Methods for Electrical Wires and Cables,本文内容所提之测试章节皆出于此本标准,以下是一些主要测试简要说明：‧老化前/后之物理特性Physical properties：依章节执行测试,包括老化前后的延伸Elongation及抗张强度Tensile Strength ,测试应符合Table 中要求;‧加热变形测试Deformation Test：依章节执行测试,芯线绝缘并行线应撕开及外被之加热变形率不得大于50%；‧机械强度测试Mechanical Strength:依章节执行测试,2至3芯18AWG线压重68kg,17AWG线压重77kg一分钟后,导体不得断裂;‧燃烧测试Flame Test：FT1 Vertical test垂直燃烧测试：依章节执行测试,火焰在5次15秒的燃烧后,续燃不得超过60秒,且火焰指示纸燃烧面积不可超过25%；FT2 Horizontal test水平燃烧测试：依章节执行测试,续燃长度不可超过100mm；FT4 Vertical flame testCable Trays垂直燃烧测试：依章节执行测试,延燃长度不可超过;FT6：水平燃烧和烟熏测试;VW-1 Vertical test垂直燃烧测试：依章节执行测试,火焰在任一次15秒的燃烧后,不得延燃超过60秒,不得有焰滴,且火焰指示纸燃烧面积不可超过25%；‧冷绕测试Cold Bend and Dielectric：依章节及Table 的温度及Table 的铁棒直径/圈数,执行先冷冻后绕曲测试后,绝缘或外被不得有裂开的情形发生；‧耐候测试Weather Resistance：依章节的条件执行测试后,再依章节测试延伸及抗张强度;‧热绕测试Heat Shock and Dielectric依章节执行测试后,绝缘或外被不得有裂开的情形发生；‧线材膨涨测试Swelling and Blistering将10米的线材浸入50℃的水中2周后,依章节计算膨涨率,其外被直径不得超过原来的20%；‧印字耐久性测试Durability of Print：一条置于额定温度中经过24小时,另一条置于常温中,依章节执行测试后,外被印字必须清晰可见；‧电气测试Electrical：火花测验Spark Test：生产时,依Table 的电压参照章节执行测试;耐电压测试Dielectric-Strength Test：取线长15米,依Table 及的测试电压,执行章节之耐电压测试一分钟；‧绝缘阻抗测试Insulation Resistance：产品欲使用于潮湿场所,取线长15米,依章节及Table12执行测试；‧电容值变化率与稳定系数Permittivity and Stability Factor：电容率Permittivity：取线长5米,将中间3米浸入50℃的水中,纪录第1、7及14天的电容值,第14天的电容率不得超过第1天的10%,且不得超过第7天的3%；稳定系数Stability Factor：同上量测第1、7及14天的功率因素,第14天之值不得大于,与第1天所量之值差异不得超过；‧线材绕曲测试Flexing of Shielded Cords：取6条各5米的线材,依Table 的条件进行15,000次的绕曲测试,不得有断路的情形发生线材描述中AWM和AWG有什么区别AWM电子线标准,其实也是UL公司比较早的线缆标准;大家熟悉的AWM1015,1007,1095等,都出自这个标准下的活页夹;很多朋友问,1015,1095,2468,20288这些到底是什么意思啊,其实若干年前,UL公司的线缆工程师们,曾经希望通过对线缆进行产品编号的方式将天下所有的线缆归列到UL758的标准中,于是开始了一项漫长的工作,就是为每种他们已知的电线进行产品描述,然后装订成册,而AWM1015其实就是活页夹的第1015页中所描述的一根电线,同样,依此类推,2468,20288等每一个型号其实就是一个页码,在对应的页码中就可找到这个型号的电线;1. AWM是Appliance Wiring Materials设备内部布线线材的缩写；2. 2. 1007,1015都是AWM的一个style；3. 3. AWG是American Wire Gauge美国线规的缩写,22AWG相当于；4. 4. 1007：80C, 300V,单导体,单芯或绞合, PVC绝缘,平均绝缘厚度；5. 5. 1015：105C,600V,单导体,单芯或绞合, PVC绝缘,平均绝缘厚度;电线电缆的术语电线电缆的标志上会出现很多字符,各自都代表不同的意思;在此列举一些常用的字符简介如下：电源线：SPT = Service Parallel Thermoplastic服务性平行的热塑性塑料HPN = Heater Parallel Neoprene加热器平行的橡胶S = Service 服务性SO, SOW, ST, STW O - Oil 油性W –Wet 湿T –Thermoplastic 热塑性塑料SJ = Service Junior 小型服务性SJO, SJOW, SJT, SJTW O - Oil 油性W –Wet 湿T –Thermoplastic热塑性塑料SV = Service Vacuum Cleaner 吸尘器SVT, SVO O - Oil 油性T –Thermoplastic 热塑性塑料电子线：Class I 内部使用；Class II 外部使用Group A 不承受机械磨损；Group B 承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试Cable in Cable tray；FT6：水平燃烧和烟熏测试;例如：“CSA AWM I A 90 C 300 V FT1”表示AWM电子线,内部使用,不承受机械损坏,耐温90 C,额定电压：300 V,燃烧等级为FT-1;工厂测试的要求在北美的电气产品的认证报告中,工厂测试一般都要求进行耐压测试;耐压测试,也就是高压测试,通过在受测样品的测试点之间施加一定的高压来检验产品绝缘系统的安全可性;一般来说,北美的标准要求对120 V的产品进行1000 V,1 分钟或1200 V {1000 V×1＋20 %}, 1 秒钟的耐压测试;关于线材印字上的印字代表什么意思关于线材上的印字很不清楚,例如:AWM, FT1, FT2 ETL VERIFIED ,I/Ⅱ,A/BAWM：Appliance Wiring Material 电器布线电线电缆FT1 ：FT1燃烧试验,成品绝缘线或是成品电缆的试样,应按UL1581第1060节；垂直试样燃烧试验的规定进行评估;阻燃等级FT1适用于成品电线或电缆,成品电缆中的绝缘线芯末作等级FT1的评定,除非标志上特别注明;FT2 ：FT2燃烧试验,成品绝缘线或是成品电缆的试样,应按UL1581第1100节；热塑性和絷固性绝缘电线缆水平试样燃烧试验的规定进行评估;阻燃等级FT2适用于成品电线或电缆,成品电缆中的绝缘线芯末作等级FT1的评定,除非标志上特别注明;ETL VERIFIED 美国认证I/Ⅱ ：内外部布线A/B： A--- 未评估B：考核震动。
