电子线材之电子线的认识

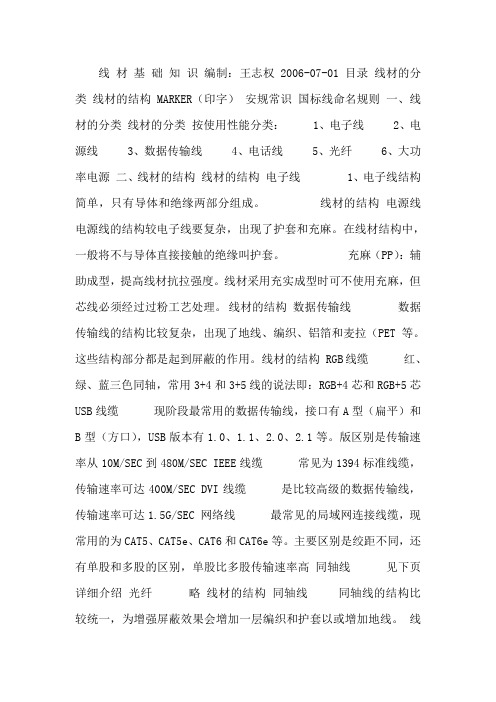

线材基础知识编制：王志权 2006-07-01 目录线材的分类线材的结构 MARKER（印字）安规常识国标线命名规则一、线材的分类线材的分类按使用性能分类： 1、电子线 2、电源线 3、数据传输线 4、电话线 5、光纤 6、大功率电源二、线材的结构线材的结构电子线 1、电子线结构简单，只有导体和绝缘两部分组成。

线材的结构电源线电源线的结构较电子线要复杂，出现了护套和充麻。

在线材结构中，一般将不与导体直接接触的绝缘叫护套。

充麻（PP）：辅助成型，提高线材抗拉强度。

线材采用充实成型时可不使用充麻，但芯线必须经过过粉工艺处理。

线材的结构数据传输线数据传输线的结构比较复杂，出现了地线、编织、铝箔和麦拉（PET 等。

这些结构部分都是起到屏蔽的作用。

线材的结构 RGB线缆红、绿、蓝三色同轴，常用3+4和3+5线的说法即：RGB+4芯和RGB+5芯USB线缆现阶段最常用的数据传输线，接口有A型（扁平）和B型（方口），USB版本有1.0、1.1、2.0、2.1等。

版区别是传输速率从10M/SEC到480M/SEC IEEE线缆常见为1394标准线缆，传输速率可达400M/SEC DVI线缆是比较高级的数据传输线，传输速率可达1.5G/SEC 网络线最常见的局域网连接线缆，现常用的为CAT5、CAT5e、CAT6和CAT6e等。

主要区别是绞距不同，还有单股和多股的区别，单股比多股传输速率高同轴线见下页详细介绍光纤略线材的结构同轴线同轴线的结构比较统一，为增强屏蔽效果会增加一层编织和护套以或增加地线。

线材的结构电话线电话线的结构比较统一，常见为导体、绝缘加护套的结构。

线材的结构光纤我们公司暂没有加工光纤的能力，暂不做介绍。

三、MARKER 印字）线材的印字在线材的生产过程中，很多时候要求在线材表面印字说明线材的特性，这些特性通常包括以下几个方面：线材符合的安规信息、线径、使用环境、机械性能、阻燃等级、生产商等。

线材的印字 E148000 线材的印字 I/II 线材的印字 A/B 四、安规常识安规常识中国标准安规常识IEC――国际电工委员会安规常识 JIS――日本工业标准调查会安规常识安规常识安规常识五、国标线命名规则国标线命名规则* * 忠佑电子（杭州）有限公司绝缘芯线电子线结构示意图电子线的材质 1、导体：主要是裸铜（copper ,也有部分线材使用镀锡铜； 2、绝缘：主要是聚氯乙烯（PVC 电子线的区别 600V 300V 300V 300V 耐压等级 PVC PVC PVC SR-PVC 绝缘材质 0.82mm 0.70mm 0.41mm 0.23mm 绝缘厚度 105℃105℃ 80℃ 80℃耐温等级 1015 1672 1007 1061 类别电源线结构示意图电源线的芯线电源线的芯线可以有二芯和三芯等。

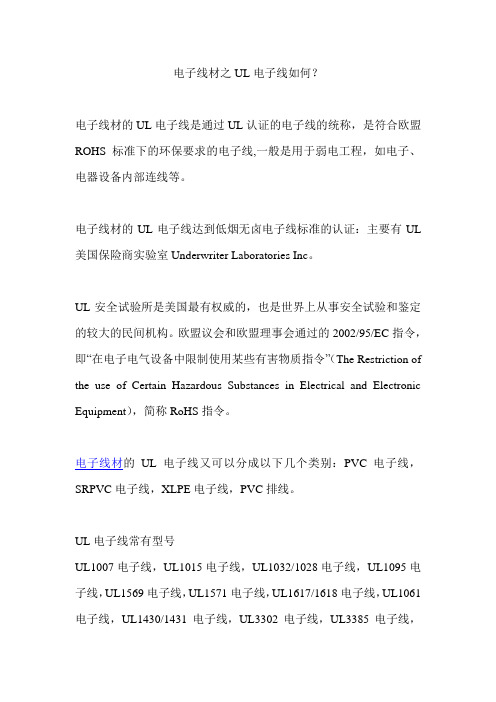

电子线材之UL电子线如何？电子线材的UL电子线是通过UL认证的电子线的统称，是符合欧盟ROHS标准下的环保要求的电子线,一般是用于弱电工程，如电子、电器设备内部连线等。

电子线材的UL电子线达到低烟无卤电子线标准的认证：主要有UL 美国保险商实验室Underwriter Laboratories Inc。

UL安全试验所是美国最有权威的，也是世界上从事安全试验和鉴定的较大的民间机构。

欧盟议会和欧盟理事会通过的2002/95/EC指令，即“在电子电气设备中限制使用某些有害物质指令”（The Restriction of the use of Certain Hazardous Substances in Electrical and Electronic Equipment），简称RoHS指令。

电子线材的UL电子线又可以分成以下几个类别：PVC电子线，SRPVC电子线，XLPE电子线，PVC排线。

UL电子线常有型号UL1007电子线，UL1015电子线，UL1032/1028电子线，UL1095电子线，UL1569电子线，UL1571电子线，UL1617/1618电子线，UL1061电子线，UL1430/1431电子线，UL3302电子线，UL3385电子线，UL10368电子线。

电子线材电子线种类：常用的RoHS环保UL标准电子线：1.RoHS环保PVC电线：UL1007、UL1015、UL1028、UL1095、UL1569、UL1617、UL1618等。

2.RoHS环保PVC排线：UL2468、UL2651等。

3.RoHS环保辐照PVC电线：UL1429、UL1571、UL1430、UL3443、UL3336、UL1685等。

4.RoHS环保辐照PE电线：UL3199、UL3495、UL3635、UL3652、UL3173、UL3265、UL3266、UL3271、UL3290、UL3295、UL3297、UL3415、UL3417、UL3289、UL3321、UL3398、UL3470等。

电子线电缆的基本常识
电缆都是作为信号传输的一种导体。

同轴电缆（Coaxial）是一种由两个导体组成的合成物，同轴电缆的中心导线用于传输信号，金属屏蔽网起了两个作用：
一是作为信号的公共地线为信号提供电流回路，
二是作为信号的屏蔽网，抑制电磁噪音对信号的干扰
电缆的类型
电缆由于应用在很多不同的环境，以致在外形上看起来由很大的区别。

但不论任何的电缆类型，它们都是作为信号传输的一种导体。

这些不同类型的电缆，在传输不同信号的质量表现也有区别，除了部分特殊的应用，目前应用于音视频传输的电缆大致以单根导线、双绞线、同轴线和光纤为主. 1.1.单根导线单根导线是电缆最基本的一种类型（如电线），它由一条或一组在被塑料保护层包围的导线组成，这种电缆普遍用于传输低频的信号，比如电源、音频、计算机的ID 码.
电子线电缆是由导体、绝缘层、屏蔽层和庇护层四部分构成。

（1）导体导体是电子线电缆的导电部分，用来输送电能，是电缆的重要部分。

（2）绝缘层绝缘层是将导体与大地以及不一样相的导体之间在电气上相互隔离，保证电能输送，是电缆布局中不能贫乏的构成部分。

（3）屏蔽层15kv及以上的普通都有导体屏蔽层和绝缘屏蔽层。

（4）庇护层庇护层的价值是庇护电子线电免受外界杂质和水分的侵入，以及防止外力直接毁坏电力电缆。

常用电子线材规格说明简介电子线是电器设备内部线的一种简称，通电性主要是以弱电为主，跟强电范畴的电缆是不同概念的。

市面上流通的电子线有区分为UL标准，3C标准，VDE 标准3个系列的线材。

概念以[1]AWG为单位的一般为UL标准，以**平方为单位的一般为3C标准或VDE 标准，国内电子线生产商主要以3C跟L这两个标准为主。

型号电子线的规格：一般的电子线，其通用标称是以AWG（American Wire Gauge）为单位，内部导体按正常标准应分裸铜和镀锡铜两种，常用正规线材的线径规格见下表：单位一般的电子线，其通用标称是以AWG（American Wire Gauge）为单位，内部导体按正常标准应分裸铜和镀锡两种★额定温度：80°C★额定电压：300V★标准：UL758★导体使用32-16AWG单根或绞合裸铜或镀锡铜线★通过ULVW-1及CSAFt1垂直耐燃测试★无铅聚氯乙烯绝缘★绝缘厚度均匀，方便剥皮及剪裁原理电子线的保护层在电缆中能起到改善电场布局的，防止因导体外观尖端崛起引起放电，减少局部放电量，保证电缆的利用寿命和可靠性。

比来，在尺度中都有电压品级5kv的矿用橡套电缆，而且都对该电压品级的橡套电缆提出了导体保护的条件，该保护层必须采取环绕方式从事。

凭据这一条件，矿用橡套电缆也须有导体保护层就能够保证电缆的安全运行。

橡胶电缆的导体保护层要采取半导电的橡胶材料加工。

导体保护层采取环绕从事出产，环绕方式出产的保护层比绕包方式出产的加倍滑腻没有崛起，便于平均电场效果的晋升。

导体保护层厚度的选取源于两个方面的条件：一个是要保证环绕后的导体保护层外观滑腻，因为矿用橡套电缆一般采取细铜丝绞线的方式矿用电缆，因而就不能能从事紧压，导线的绞合外观存在着必定水平的绞线纹络，这些高低不服对于低压电缆的电气机能没有太大的打扰，可是对于高压电缆刚好酿成了电场强度不平均，只能依托环绕或绕包导体保护层来解除其打扰，可是过于薄的导体保护层厚度在工艺上是难以实现的；别的，从经济的角度来看，尽管导体保护层的加厚在工艺上是比较容易实现的，可是电缆的绝缘厚度每增添1毫米就会使得电缆的成缆外径增添4.3毫米，随之必定带来护层材料利用量剧增，也就带来了电缆制造本钱的大幅度晋升。
