大跨度钢桁架桥梁的结构设计摘要钢桁架桥梁的使用主要在一些公路桥梁中，在城市规划建设中使用较少。
但是近些年来随着城市道路的快速发展和铁道事业不断推进，大跨度的钢桁架梁桥也得到了很大的发展。
鉴于大跨度钢桁架桥梁在使用中施工方便和能够承载较大的交通量的优势，给城市中桥梁建设提供了更多的选择。
在本文中，详细的介绍了大跨度钢桁架桥梁的结构设计特点，包含有桥梁结构的构造要求，通过使用有限元软件的分析方式，对于大跨度钢桁架梁桥的设计要点和结构承载进行讨论。
关键词大跨度钢桥；大钢桁架桥梁；结构设计；桥梁设计在城市的发展过程中，对于交通的需求不断提升。
在遇到自然阻碍的情况下需要不断提高工程的智慧来完成实际的需要。
面对江河的阻隔，架设桥梁方面就需要改变以往的设计思路。
这样的情况下，大跨度钢桁架桥梁就应运而生。
下面我们对大跨度钢桁架桥梁的结构进行设计。
1 工程结构概况某桥梁的整体结构选用下承式大跨度钢桁架桥梁，在桥梁的上部结构中包括有桥面结构、主桁架、桥梁连接体和桥梁支座等五个主要部分。
大跨度钢桁架桥梁桥面铺装结构使用厚度为30cm的钢筋混凝土连续板，并在钢筋混凝土上面铺设有3cm～6cm的防水层和6cm的沥青混凝土层。
整体的桥面板上采用16个现浇钢横梁。
桥梁的上部结构中所选用的混凝土强度为C45，承受荷载的钢筋为HRB450，构造筋为HRB400。
大跨度钢桁架桥梁的桥面结构由钢横梁和纵梁组成。
相比于一般跨径的传力结构相似，大跨度钢桁架桥梁通过桥面将荷载向下传递（纵梁--横梁），通过传力节点最终分布在钢桁架杆件中。
在桥面的钢桁架的横梁中有16道，断面采用工字型的焊接钢，尺寸为2□800×60，1□850×50（单位mm）。
因考虑到桥梁的结构为大跨度，承受的荷载较大，所以结构设计时采用混凝土和钢架共同受力的模式，同时在钢架顶端设置有螺栓剪力键，更好的使混凝土和钢架共同受力。
桥梁的连接体的作用是使得横梁和纵梁能够在风荷载的作用下保持稳定性，并且能在地震的作用下有一定的抗倾覆能力。
钢桁梁桥设计与计算详细解读，从基础开始~一、钢桁梁的组成1、分类：按桥面位置的不同分为上承式桁梁桥、下承式桁梁桥、和双层桁梁桥2、组成：由主桁、联结系、桥面系及桥面组成（一）主桁它是的主要承重结构，承受竖向荷载。
主桁架由上、下弦杆和腹杆组成。
腹杆又分为斜杆和竖杆；节点分大节点和小节点；节间距指节点之间的距离。
（二）联结系1、分类：纵向联结系和横向联结系2、作用：联结主桁架，使桥跨结构成为稳定的空间结构，能承受各种横向荷载3、纵向联结系分上部水平纵向联结系和下部水平纵向联结系；主要作用为承受作用于桥跨结构上的横向水平荷载、横向风力、车上横向摇摆力及离心力。
另外是横向支撑弦杆，减少其平面以外的自由长度。
4、横向联结系分桥门架和中横联；主要作用为是增加钢桁梁的抗扭刚度。
适当调节两片主桁或两片纵联的受力不均。
（三）桥面系1、组成：由纵梁、横梁及纵梁之间的联结系2、传力途径：荷载先作用于纵梁，再由纵梁传至横梁，然后由横梁传至主桁架节点。
（四）桥面桥面是供车辆和行人走行的部分。
桥面的形式与钢梁桥及结合梁桥相似。
二、主桁架的图式及特点⌝三角形桁架（Warren trussesυ节间距较小时不设竖腹杆，较大时可设竖腹杆υ弦杆的规格和大节点的个数较少，适应定型化设计，便于制造和安装υ我国铁路中等跨度（L=48m~80m）下承式栓焊钢桁梁桥标准设计。
⌝斜杆形桁架(Pratt trusses)υ斜腹杆仅受压或受拉υ弦杆和竖杆规格多，均为大节点。
⌝双重腹杆桁架(Parallel chord rhombic truss)υ斜杆只承受节间剪力的一半υ受压斜杆短，对压屈稳定有利。
υ适用于大跨度钢桁梁，如武汉、南京长江大桥和我国铁路标准设计(L=96m~120m)下承式简支栓焊钢桁梁桥。
主桁架的主要尺寸⌝先确定桥梁跨度，再确定主桁架的主要尺寸包括：桁架高度、节间长度、斜杆倾角和两片主桁架的中心距。
⌝在拟定上述尺寸时，要综合考虑各种影响因素，相互协调，尽可能采用标准化和模数化，目的在于使设计、制造、安装、养护和更换工作简化及方便。

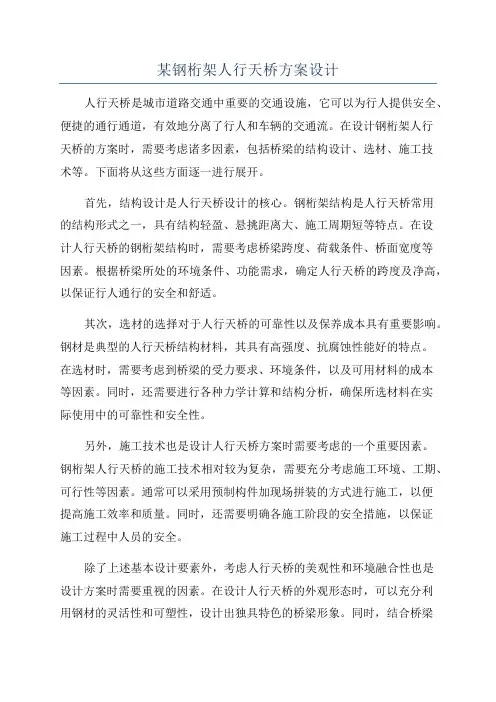

某钢桁架人行天桥方案设计人行天桥是城市道路交通中重要的交通设施，它可以为行人提供安全、便捷的通行通道，有效地分离了行人和车辆的交通流。
在设计钢桁架人行天桥的方案时，需要考虑诸多因素，包括桥梁的结构设计、选材、施工技术等。
下面将从这些方面逐一进行展开。
首先，结构设计是人行天桥设计的核心。
钢桁架结构是人行天桥常用的结构形式之一，具有结构轻盈、悬挑距离大、施工周期短等特点。
在设计人行天桥的钢桁架结构时，需要考虑桥梁跨度、荷载条件、桥面宽度等因素。
根据桥梁所处的环境条件、功能需求，确定人行天桥的跨度及净高，以保证行人通行的安全和舒适。
其次，选材的选择对于人行天桥的可靠性以及保养成本具有重要影响。
钢材是典型的人行天桥结构材料，其具有高强度、抗腐蚀性能好的特点。
在选材时，需要考虑到桥梁的受力要求、环境条件，以及可用材料的成本等因素。
同时，还需要进行各种力学计算和结构分析，确保所选材料在实际使用中的可靠性和安全性。
另外，施工技术也是设计人行天桥方案时需要考虑的一个重要因素。
钢桁架人行天桥的施工技术相对较为复杂，需要充分考虑施工环境、工期、可行性等因素。
通常可以采用预制构件加现场拼装的方式进行施工，以便提高施工效率和质量。
同时，还需要明确各施工阶段的安全措施，以保证施工过程中人员的安全。
除了上述基本设计要素外，考虑人行天桥的美观性和环境融合性也是设计方案时需要重视的因素。
在设计人行天桥的外观形态时，可以充分利用钢材的灵活性和可塑性，设计出独具特色的桥梁形象。
同时，结合桥梁所处的环境条件，采用景观设计手法，使人行天桥与周围的环境相协调，实现景观与交通的有机融合。
总之，设计钢桁架人行天桥方案需要全面考虑到结构设计、选材、施工技术以及美观性和环境融合性等因素。
在方案设计过程中，需要进行各种力学计算和结构分析，确保方案具有良好的承载能力和施工可行性。
另外，还需要充分考虑桥梁的外观形态和与环境的融合，以使人行天桥不仅满足交通需求，还能起到美化城市环境的作用。
钢桁架桥梁施工方案1. 引言钢桁架桥梁是一种结构简洁、自重轻、承载能力强的桥梁形式。
它由桁架（包括上、下弦杆和斜杆）和桥面板组成，常用于跨越河流、道路或地形起伏较大的地区。
本文将介绍钢桁架桥梁施工方案，包括施工准备、钢桁架制造和安装步骤。
2. 施工准备在进行钢桁架桥梁的施工前，需要进行充分的准备工作，确保施工过程的安全和顺利进行。
以下是施工准备的主要步骤：•设计和计算：根据工程要求和桥梁参数，进行结构设计和力学计算。
确保桥梁的可靠性和安全性。
•资源调配：组织调配施工所需的人力、物力和材料资源。
包括工程师、技术人员、施工人员、起重设备等。
•场地准备：清理施工场地并进行标记，确保施工区域清晰可见。
检查场地的承载能力，保证其能够承受施工机械和桥梁组件的重量。
•安全措施：制定施工安全计划，并设置安全警示标识。
培训施工人员，确保他们了解施工过程中的安全预防措施。
3. 钢桁架制造钢桁架的制造是钢桁架桥梁施工的关键环节。
它包括钢材加工、焊接、防腐处理和质量检验等步骤。
下面是钢桁架制造的一般步骤：1.钢材加工：将原始钢材按照设计要求进行切割和加工。
根据设计图纸，按照尺寸和形状要求对钢材进行加工，以便后续的焊接工作。
2.焊接：将经过加工的钢材进行焊接，组装成桁架的各个部分。
采用合适的焊接方法和焊接材料，确保焊接强度和连接的可靠性。
3.防腐处理：对焊接完成的钢桁架进行防腐处理，以提高其耐腐蚀能力和使用寿命。
常用的防腐处理方法包括喷涂防腐漆和热浸镀锌等。
4.质量检验：对制造完成的钢桁架进行质量检验，确保其符合设计和规范要求。
包括结构尺寸、焊缝质量、防腐处理等方面的检查。
4. 钢桁架安装钢桁架安装是将制造好的钢桁架组装和安装到预定位置的过程。
下面是钢桁架安装的一般步骤：1.预埋件安装：在桥墩或桥台上预留预埋件，用于固定钢桁架。
根据设计要求，将预埋件与桁架进行连接。
2.吊装和定位：使用起重设备将钢桁架吊装到合适的位置。
采用适当的吊装方案和安全措施，确保桁架的垂直度和水平度。
第17卷第6期2020年12月现代交通技术Modern Transportation TechnologyVol.17No.6Dec.2020 120m下承式简支钢桁架桥设计分析曹骏驹(江苏省交通工程建设局，南京210004)摘要：以新安京杭运河大桥主桥120m下承式简支钢桁架桥施工设计为例，设计中对主桥构造尺寸拟定(包含桁架高度、节间长度、斜杆倾角、主桁间距、各杆件及节点板厚度等)，通过midas Civil软件进行结构验算,发现原设计中部分杆件强度应力储备不足，通过深度分析，优化了构造尺寸。
结果表明：钢桁架各构件强度、整体稳定性、杆件稳定性、刚度和疲劳验算均满足规范要求，结构设计经济、耐久、安全可靠。
关键词：简支钢桁架；结构分析;疲劳验算；结构安全中图分类号：U442.5文献标识码：A文章编号：16729889(2020)06005704Design and Analysis of120m Through Simply Supported Steel Truss BridgeCAO Junju(Jiangsu Provincial Transportation Engineering Construction Bureau,Nanjing210004,China)Abstract:Taking the construction drawing design of120m through simply supported steel truss of the main bridge of Xin'an Beijing-Hangzhou Grand Canal Bridge as an example.In the design,the structural dimensions of the main bridge are determined(truss height，section length，inclined bar inclination，main truss spacing，the thickness of each member and gusset plate，etc.).Through midas Civil structural checking calculation，it is found that the strength stress reserve of some members in the original design is insufficient.Through depth analysis，the structural size is optimized.The results show that the strength,stability,overall stability,stiffness and fatigue of each member of the steel truss meet the requirements of the code, and the structural design is economical，durable，safe and reliable.Key words:simply supported steel truss；structural analysis；fatigue checking calculation；structural safety下承式简支钢桁架桥是常见的铁路桥梁之一,它具有自重轻、跨越能力强、建筑高度低、建设速度快等特点，可运用在工程抢险、航道整治等工程中。
钢桁架桥工程施工方案一、工程背景及概述钢桁架桥，是一种由钢构件组成的桥梁结构，因其具有较大的跨度、较好的承载能力和耐久性，被广泛应用于公路、铁路和水利工程中。
本工程位于某省某市，是一座连接两岸的重要交通枢纽，由于地势原因，需要建设一座跨越河道的钢桁架桥。
本施工方案将对该桥的施工过程进行详细的规划和安排，以保障工程的顺利进行。
二、工程地点及基本情况本工程位于某省某市的河道上，河水平均流速为3m/s，河道宽度为150m，水深为5m。
工程上桥段总长为200m，单孔跨度为100m。
本工程设计了一座单跨双车道的钢桁架桥，桥面宽度为10m，两侧设置护栏和人行道。
三、施工准备工作1.组织设计和施工单位的会议，明确各自责任和任务，并制定施工计划。
2.联系施工场地，确定场地租用或征地手续。
3.采购所需施工设备和材料，包括起重机、焊接机、螺栓、螺丝等。
4.召集工程施工人员，进行岗前培训和技能考核。
5.进行场地勘察和准备相关工作图纸、手续。
四、施工方法1.预制桥梁部件：本工程将采用预制钢桁架梁的方式进行施工，预制场地设置在河岸边。
在预制场地搭建大型的拼装架，采用模块化加工方式，对各个部件进行预制制作。
2.搭设临时工程平台：为了方便钢桁架梁的安装，需在河道中搭设临时工程平台。
平台由浮箱和钢管桁架构成，在平台上设置吊车和作业空间。
3.组装吊装设备：设备主要包括起重机、吊车和缆索系统。
在现场进行安装和调试，确保能够满足吊装要求。
4.桁架梁安装：由于跨度较大，采用合理的吊装方法，利用吊车将桥梁部件从预制场地运至临时平台，然后进行按照设计方案进行安装。
五、安全防护措施1.严格遵守作业安全规程，提高全体施工人员的安全意识。
2.设置安全警戒线，并配备专人负责安全管理工作。
3.及时清理施工现场，保持作业区域的整洁和安全。
4.加强对起重机、吊车等设备的安全检查和维护。
5.确保所有的焊接作业符合安全标准，穿戴防护用品，设立专人进行现场指导和监督。
钢桁架桥施工方案一、项目背景钢桁架桥是一种结构稳定、施工方便、耐久性强的桥梁类型。
它由桁架结构组成，采用钢材作为主要材料，具有抗压、抗弯等优势。
本文将介绍钢桁架桥的施工方案，包括桥梁设计、施工过程和施工注意事项等。
二、桥梁设计1. 桥梁类型选择根据实际情况，选择适合的钢桁架桥类型，包括单孔桥、连续梁桥、悬索桥等。
2. 桥梁设计参数确定确定设计参数，包括桥梁的跨度、标准荷载、设计荷载组合等。
根据设计荷载组合，进行结构计算，确定桁架结构的尺寸和数量。
3. 桥墩设计根据桥梁的荷载传递情况和地基条件，设计合适的桥墩。
考虑桥墩的承载能力、稳定性和抗震性。
三、施工过程1. 基础施工进行桥墩基础的施工，包括基坑开挖、土方回填、基础浇筑等。
同时，根据设计要求设置好桥墩的支撑结构，确保施工安全。
2. 桁架制造根据设计图纸，制造桁架构件。
使用合适的钢材进行焊接和热处理，确保桁架的强度和耐久性。
3. 桁架安装将制造好的桁架安装在桥墩上，使用合适的起重设备进行吊装和定位。
安装过程中，保证桁架的平整度和垂直度。
4. 华测施工进行钢桁架桥的桥面铺设、护栏安装、防水处理等工作。
同时，进行桥梁的验收和力学性能测试，确保桥梁的质量和使用安全。
四、施工注意事项1. 安全问题钢桁架桥的施工过程中，必须严格遵守安全操作规范，使用合适的施工设备和个人防护装备，加强施工现场的安全管理。
2. 质量控制严格按照设计图纸和规范要求进行施工，确保桥梁的质量。
加强对桁架结构的焊接、防腐和检查，确保桁架的强度和耐久性。
3. 施工进度控制合理安排施工进度，确保施工质量和工期的要求。
加强施工组织协调，合理调配人力和机械设备。
4. 环保措施施工过程中，采取必要的环保措施，防止污染土壤和水源。
合理利用施工废弃物，做好垃圾分类和处理工作。
本文介绍了钢桁架桥的施工方案，包括桥梁设计、施工过程和施工注意事项等。
钢桁架桥的施工需要严格遵守安全规范，控制施工质量和进度，同时注重环境保护。

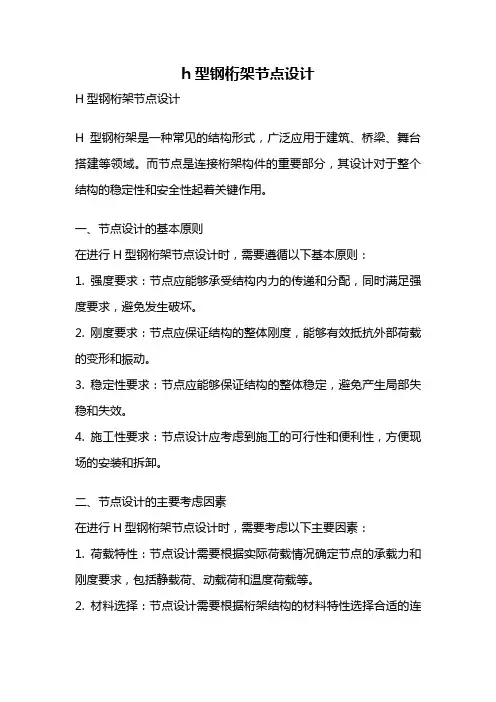

h型钢桁架节点设计H型钢桁架节点设计H型钢桁架是一种常见的结构形式，广泛应用于建筑、桥梁、舞台搭建等领域。
而节点是连接桁架构件的重要部分，其设计对于整个结构的稳定性和安全性起着关键作用。
一、节点设计的基本原则在进行H型钢桁架节点设计时，需要遵循以下基本原则：1. 强度要求：节点应能够承受结构内力的传递和分配，同时满足强度要求，避免发生破坏。
2. 刚度要求：节点应保证结构的整体刚度，能够有效抵抗外部荷载的变形和振动。
3. 稳定性要求：节点应能够保证结构的整体稳定，避免产生局部失稳和失效。
4. 施工性要求：节点设计应考虑到施工的可行性和便利性，方便现场的安装和拆卸。
二、节点设计的主要考虑因素在进行H型钢桁架节点设计时，需要考虑以下主要因素：1. 荷载特性：节点设计需要根据实际荷载情况确定节点的承载力和刚度要求，包括静载荷、动载荷和温度荷载等。
2. 材料选择：节点设计需要根据桁架结构的材料特性选择合适的连接材料，如焊接、螺栓连接等。
3. 节点类型：根据桁架结构的形式和要求，节点设计可以采用不同的类型，如刚性节点、半刚性节点和可变形节点等。
4. 连接形式：节点设计需要确定连接形式，包括焊接、螺栓连接、铆接等，以保证节点的强度和刚度要求。
5. 节点形式：节点设计需要根据实际情况确定节点的形式，如T型节点、交叉节点等，以满足结构的强度和稳定性要求。
三、节点设计的常见问题及解决方案在进行H型钢桁架节点设计时，常见的问题包括节点强度不足、刚度不够、连接方式不合理等。
针对这些问题，可以采取以下解决方案：1. 加强节点强度：可以通过增加节点的截面尺寸、增加连接件的数量和尺寸等方式来增强节点的承载能力。
2. 提高节点刚度：可以通过增加节点的刚性连接部件、增加连接件的尺寸和数量等方式来提高节点的刚度。
3. 优化连接方式：可以根据具体情况选择合适的连接方式，如采用高强度螺栓连接、焊接连接等，以提高节点的强度和刚度。
4. 采用合理的节点形式：根据实际需要选择合适的节点形式，如采用交叉节点可以增加结构的稳定性和刚度。
中国公路学会钢桁架梁技术规程【最新版】目录一、中国公路学会钢桁架梁技术规程简介二、钢桁架梁的结构特点和优势三、钢桁架梁的技术要求和设计规范四、钢桁架梁的应用案例分析五、钢桁架梁的未来发展趋势和展望正文一、中国公路学会钢桁架梁技术规程简介中国公路学会钢桁架梁技术规程是由中国公路学会组织编制的一部技术标准，旨在规范钢桁架梁的设计、制造、施工和使用，提高钢桁架梁的质量和安全性能，推动我国钢桁架梁技术的发展。
二、钢桁架梁的结构特点和优势钢桁架梁是一种以钢材为主要材料，采用桁架结构形式的梁式桥结构。
钢桁架梁具有以下结构特点和优势：1.强度高：钢桁架梁采用高强度钢材，能够承受较大的荷载，具有良好的抗弯、抗扭和抗剪性能。
2.刚度大：钢桁架梁的桁架结构使得梁具有较大的刚度，能够有效地减少桥梁的变形和振动。
3.自重轻：钢桁架梁的自重较轻，有利于减轻桥梁的基础负担，降低工程造价。
4.施工方便：钢桁架梁采用模块化设计，构件之间的连接简单，施工方便，有利于加快工程进度。
5.耐久性好：钢桁架梁采用防腐蚀措施，能够抵抗各种环境因素的侵蚀，具有良好的耐久性。
三、钢桁架梁的技术要求和设计规范钢桁架梁的技术要求和设计规范主要包括以下几个方面：1.材料要求：钢桁架梁应采用优质高强度钢材，其力学性能和化学成分应符合相关标准规定。
2.结构设计：钢桁架梁的结构形式应根据桥梁跨度、荷载和地形条件等因素进行优化设计，确保梁的强度、刚度和稳定性。
3.节点设计：钢桁架梁的节点应设计成可拆卸式，便于施工和维护。
节点的连接方式应保证节点的强度和稳定性。
4.制造工艺：钢桁架梁的制造工艺应严格按照设计要求进行，保证梁的尺寸和形状精度。
5.质量检验：钢桁架梁的质量应进行严格的检验，确保梁的各项性能指标符合设计要求。
四、钢桁架梁的应用案例分析钢桁架梁在我国已广泛应用于公路、铁路、市政和桥梁等领域。
例如，某跨度为 120m 的钢桁架梁桥，采用模块化设计，施工周期仅为传统桥梁的一半，大大提高了工程效率。
钢桁架桥技术方案1. 引言钢桁架桥是一种常见的桥梁结构，具有轻巧、刚性强、施工方便等优点，因此在公路、铁路、人行天桥等场合得到广泛应用。
本文将介绍钢桁架桥的技术方案，包括桥梁材料、结构设计和施工要点等。
2. 桥梁材料选择2.1 钢材钢材是钢桁架桥的主要材料，其优点是强度高、刚性好，并且易于加工。
常见的桥梁钢材有Q235B、Q345B等，其力学性能符合相关标准要求。
在选择钢材时，还应考虑到桥梁的荷载情况和使用寿命，以确定合适的材料和规格。
2.2 锚固材料钢桁架桥端部需要使用锚固材料，以保证桥梁的稳定性和安全性。
常用的锚固材料有耐候钢板、带锚固装置的混凝土墩等，其选用应根据实际情况和设计要求确定。
3. 结构设计钢桁架桥的结构设计是确保桥梁承载能力和稳定性的关键。
以下是一些建议和要点：3.1 主梁设计主梁是钢桁架桥的主要承载构件，其设计应满足桥梁强度和刚度的要求。
主梁通常采用桥梁工程中常见的桁架结构，通过计算和分析确定梁段的尺寸、截面形状和材料型号等参数。
3.2 连接设计连接件是将主梁和支撑点连接在一起的关键部件。
连接件的设计应考虑其承载力和可靠性，常见的连接形式有螺栓连接和焊接连接。
在设计过程中，还需考虑到温度变化和振动等因素对连接性能的影响。
3.3 支撑设计钢桁架桥通常需要设置支撑点来分散和传递荷载，以减小主梁的受力。
支撑设计需要考虑到桥梁的承载能力和结构稳定性，同时还需注意合理布置支撑点的位置和数量。
3.4 桥面设计桥面是钢桁架桥供车辆、行人通行的部分，其设计应满足使用要求和安全性要求。
桥面材料可选用钢板、钢格栅等，其类型和厚度应根据实际使用情况确定。
4. 施工要点4.1 基础施工钢桁架桥的基础施工包括地基处理和基础建设两部分。
地基处理是为了确保桥梁基础的稳固和承载能力，通常包括拓宽、加固和排水等工作。
基础建设是指在地基上进行桥墩和锚固设施的施工，其中桥墩的建设应符合设计要求，并考虑到施工工艺和材料的选择。
钢桁架桥的设计与施工技术研究钢桁架桥是一种常见且广泛应用的桥梁结构，它以其具有较高的强度和刚度而备受青睐。
本文将从设计和施工技术两个方面来探讨钢桁架桥。
一、设计1.结构选择在选择合适的结构形式时，需要考虑各种因素，包括跨度、荷载、地理条件等。
对于较大跨度的桥梁，通常会选择钢桁架结构，因为它能够在较大跨度下提供足够的强度和稳定性。
2.荷载分析荷载分析是钢桁架桥设计的重要环节。
通过考虑车辆、行人、自然灾害等荷载作用下的桥梁行为，可以确定合适的桥梁尺寸和材料。
此外，还需要考虑动态荷载对桥梁的影响，以确保其在使用过程中的安全性。
3.材料选择钢桁架桥主要由钢材构成，因此材料的选择至关重要。
一方面，钢材需要具备足够的强度和刚度，以承受桥梁所受的荷载。
另一方面，材料还需要具备良好的抗腐蚀性能，以保证桥梁在恶劣环境下的使用寿命。
二、施工技术1.预制工作钢桁架桥的施工通常需要进行大量的预制工作。
首先，需要对桥梁的各个构件进行制造和加工。
然后，将这些构件进行预组装，以确保其质量和尺寸的准确性。
通过预制工作，可以提高施工效率，并减少现场施工的时间和人力。
2.吊装安装吊装安装是钢桁架桥施工的关键环节。
在施工过程中，需要使用吊车等设备将构件逐一吊装到位。
由于钢桁架桥的重量较大，因此在吊装过程中需要注意平衡和稳定，以避免发生意外。
3.连接和固定在吊装安装完成后，还需要对桥梁的构件进行连接和固定。
通过焊接、螺栓连接等方式，将各个构件牢固地连接在一起，从而形成一个整体结构。
同时，还需要对桥梁进行调整和校正，以确保其满足设计要求。
4.防护措施在施工过程中，还需要采取一系列的防护措施，确保施工的安全进行。
例如，在高空作业时，需要员工佩戴安全帽、安全带等防护设备。
同时，还需要在施工现场设置警示标志和阻挡器具，以避免外界的误入和干扰。
综上所述，钢桁架桥的设计与施工技术是一个复杂且高要求的过程。
通过精确的设计和科学的施工技术，可以确保钢桁架桥的稳定性和安全性。
钢桁架桥的设计与优化
钢桁架桥是一种常见且重要的桥梁结构形式，其以其高度的强度和耐久性而被广泛应用于现代交通建设。
设计和优化钢桁架桥的过程是一个综合性的工程，需要考虑多种因素并做出合理权衡。
本文将探讨钢桁架桥的设计和优化过程，并介绍一些相关的技术和方法。
首先，设计钢桁架桥时需要考虑的一个重要因素是桥梁的结构强度。
钢桁架桥需要能够承受车辆和行人的荷载，并保证桥梁的稳定和安全运行。
设计师通常会使用结构力学和有限元分析等方法来计算和评估桥梁的结构强度，并确保其满足工程要求。
同时，设计师还应考虑桥梁在不同环境条件下的稳定性和可靠性，如地震和风荷载等。
其次，钢桁架桥的设计过程还需要考虑到桥梁的美观性和可持续性。
作为城市交通建设的重要组成部分，钢桁架桥的外观设计应与周围环境相协调，并具备一定的艺术价值。
同时，设计师还应采用可持续材料和技术来减少桥梁的环境影响，如使用高强度钢材和节能设计等。
此外，钢桁架桥的优化也是设计过程中的一个重要环节。
通过优化设计，可以改善桥梁的结构性能、减少材料的使用量和降低工程成本。
一种常见的优化方法是拟合和调整钢桁架的形状和尺寸，以实现最佳的结构效果。
此外，优化还可以通过改进桥梁的抗震性能和减少桥梁的自重来提高桥梁的性能。
在设计和优化钢桁架桥时，还需要考虑到桥梁施工和维护的可行性。
设计师应该选择合适的施工方法和工艺，以确保桥梁能够按照设计要求安全、高效地建设。
此外，桥梁的维护和保养也是一个重要的方面，设计师应考虑到桥梁的维修和检查的便利性，并采用合理的方法和技术来延长桥梁的使用寿命。
总结来说，钢桁架桥的设计和优化是一个复杂且综合性的工程，需要考虑多个因素并做出合理的决策。
设计师应该熟悉相关的技术和方法，并具备一定的工程实
践经验。
通过合理的设计和优化，可以创建出结构稳定、美观实用且具备可持续性的钢桁架桥，为城市交通建设提供有效的支持。
