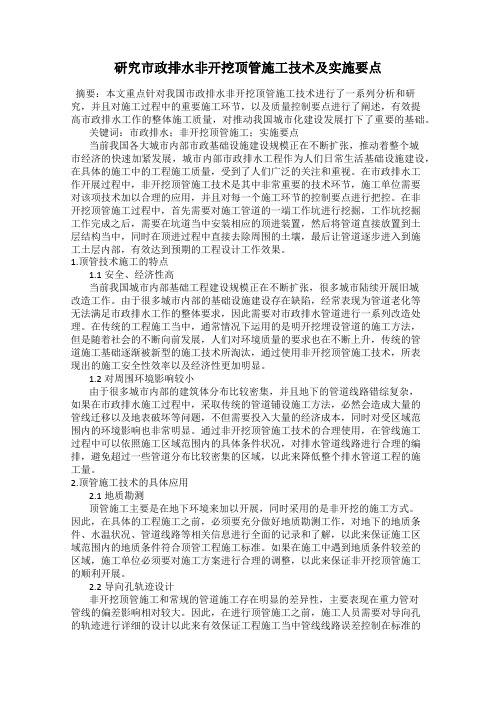

研究市政排水非开挖顶管施工技术及实施要点摘要:本文重点针对我国市政排水非开挖顶管施工技术进行了一系列分析和研究,并且对施工过程中的重要施工环节,以及质量控制要点进行了阐述,有效提高市政排水工作的整体施工质量,对推动我国城市化建设发展打下了重要的基础。
关键词:市政排水;非开挖顶管施工;实施要点当前我国各大城市内部市政基础设施建设规模正在不断扩张,推动着整个城市经济的快速加紧发展,城市内部市政排水工程作为人们日常生活基础设施建设,在具体的施工中的工程施工质量,受到了人们广泛的关注和重视。
在市政排水工作开展过程中,非开挖顶管施工技术是其中非常重要的技术环节,施工单位需要对该项技术加以合理的应用,并且对每一个施工环节的控制要点进行把控。
在非开挖顶管施工过程中,首先需要对施工管道的一端工作坑进行挖掘,工作坑挖掘工作完成之后,需要在坑道当中安装相应的顶进装置,然后将管道直接放置到土层结构当中,同时在顶进过程中直接去除周围的土壤,最后让管道逐步进入到施工土层内部,有效达到预期的工程设计工作效果。
1.顶管技术施工的特点1.1安全、经济性高当前我国城市内部基础工程建设规模正在不断扩张,很多城市陆续开展旧城改造工作。
由于很多城市内部的基础设施建设存在缺陷,经常表现为管道老化等无法满足市政排水工作的整体要求,因此需要对市政排水管道进行一系列改造处理。
在传统的工程施工当中,通常情况下运用的是明开挖埋设管道的施工方法,但是随着社会的不断向前发展,人们对环境质量的要求也在不断上升,传统的管道施工基础逐渐被新型的施工技术所淘汰,通过使用非开挖顶管施工技术,所表现出的施工安全性效率以及经济性更加明显。
1.2对周围环境影响较小由于很多城市内部的建筑体分布比较密集,并且地下的管道线路错综复杂,如果在市政排水施工过程中,采取传统的管道铺设施工方法,必然会造成大量的管线迁移以及地表破坏等问题,不但需要投入大量的经济成本,同时对受区域范围内的环境影响也非常明显。
解析市政给水非开挖顶管施工技术及施工要点邮编:430010摘要:非开挖技术在市政工作的顶管施工中有着对各种地形适应性广,便于施工的优点。
本文从施工前环境勘测、导向管施工、顶管施工减阻技术、顶管出洞技术和应用BIM技术五个方面简述了市政给水管施工非开挖技术,并且从保障施工安全、加强各部门配合、促进工程精细化管理和非开挖技术的优缺点四个方面分析了市政给水顶管施工非开挖技术的要点,希望能为相关人员提供参考。
关键词:非开挖技术;市政工程;顶管施工前言:非开挖顶管施工在具体的施工作业中能够适应各种严苛的地形,同时对原有土壤的破坏力较小有利于保持当地的水土作为一项新兴技术发展中。
但是该技术繁琐性,同时对高科技工具的要求程度略高在实际的使用中有一些困难,需要对技术进行改良从而促进该技术的全面推广。
1市政给水顶管施工非开挖技术分析1.1施工前环境勘测由于顶管非开挖技术的实施对施工地区的土质要求较高,在施工时,如果施工地区的土质过于疏松,则会出现土地塌陷的情况,影响工程进度。
为了避免这一情况的发生,在施工之前,需要勘测人员对施工场所土壤土质进行彻底的勘测,并且安排专业人士对勘测结果进行核查,确保该地区的地质土壤适合施工的进行。
同时需要专业人士对河流和地下水情况进行标注。
在勘测工作进行时,需要勘测人员严格按照专业方法掌握土壤的结构。
严格按照勘测的标准,利用经纬仪等专业仪器进行定位,同时需要把勘测结果较为精准地绘制在地图上。
1.2导向孔施工是给水管顶管施工的前期工作,在进行施工之前,需要对管线穿越的线位进行精确的测量,确保管线穿越的位置没有障碍物。
在具体的施工工作进行时,需要工程人员结合当地的土壤、土质情况和施工的进度选择合适的钻机钻头施工。
钻孔结束之前,应测量钻头处的位置,保证钻头的方向和位置准确,满足正常施工所需要的标准,可以在施工现场砌筑砖墙,人为的保证锚杆始终处于正确的位置。
1.3顶管施工减阻技术在进行顶管施工时,施工区域非常广,同时城区中存在很多管线,可能会遇到不便。
一、非开挖顶管技术方案(一)基本要求1、顶管工程在设计和施工前,应按基本建设程序进行岩土工程勘察和工程环境调查,并对地下障碍物、地下构筑物及地下管线等进行调查,必要时可进行探查。
2、地下障碍物对顶管工程较大影响,障碍物类型、分布等对顶管选线、顶管施工方式、顶管机选型有决定性影响,前期未查明的地下障碍物可能导致顶管工程的失败,故本方案建议加强对地下可能存在的障碍物宜加强勘察强度。
3、顶管工程应综合考虑工程地质、环境条件、施工条件和工期等因素,因地制宜合理选择适宜的顶管类型、管材及施工工艺,并强化施工质量安全的控制管理。
4、顶管工程所用的原材料、半成品、成品等产品的品种、规格、性能应符合国家有关标准的规定和设计要求;接触生活用水的产品应符合有关卫生要求。
5、顶管工程应进行管道结构及工作井设计。
6、在地下水位以下、顶距大于50m的顶管工程,宜选用封闭式顶管机械。
对于地下水位以下的较长距离顶管工程,本方案建议优先采用封闭式机械顶管,可以提供工程的安全性和施工效率。
7、在管道顶进就位后,应采用水泥砂浆或其他材料对管壁与原状土体之间的泥浆或空间进行置换填充。
8、顶管施工影响范围内存在重要建(构)筑物、地下管线或交通要道、铁路、高速公路、堤防时,应对施工引起的地表变形和对周边环境的影响进行实时监测并采取相应的安全保护措施,制定应急预案;在油气、自来水、燃气等管道周边作业时,要制定专项安全方案并进行评估。
由于顶管施工是在地下进行,地下工程有诸多不可预见的状况,同时顶管施工不可避免的会产生地面的隆起或沉降,影响周围的建筑物、管线,所以对施工引起的地表变形和对周边环境的影响进行实时监测并采取相应的安全保护措施,制定应急预案;在油气、自来水燃气等管道周边作业时,要制定专项安全方案并进行评估。
9、顶管穿越铁路、公路或其他设施时,尚应符合铁路、公路或其他设施的有关规定。
(二)顶管工程勘察1、一般规定(1)顶管工程岩土勘察宜分阶段进行,勘察分为初步勘察、详细勘察二个阶段,必要时可进行施工勘察。
市政排水非开挖顶管施工技术及实施要点与难点摘要:随着现代城市发展规模的不断扩大与人口密度的日益增加,传统的给排水明挖施工技术显然已经无法满足社会发展的需求,在此背景下,非开挖顶管技术应用而生,其不仅满足了给排水管道施工的质量与进度要求,更是减少了城市污染,保护了城市环境。
本文对市政排水非开挖顶管施工技术及实施要点与难点进行探讨。
关键词:市政给排水工程;顶管施工;技术要点一、顶管技术施工的特点1、安全、高效随着社会发展,人们对环境的要求越来越高,常规的管道埋设技术就遭到淘汰了,取而代之的是顶管施工技术。
由于明挖铺管施工需要施工条件较为苛刻,需要具备足够的施工工作面来进行开挖、支护、吊装等,而顶管施工则避免了大规模开挖所需要的施工工作面。
特别是城市内施给排水管道施工,部分道路工作面狭窄,临边建构筑物多,部分无法满足开挖安全保护距离的,或者管道埋深较深,并且不具备放坡条件或者支护条件等的情况下,顶管施工则可以尽可能的降低了安全风险。
2、对周围环境影响较小城区建筑物密集、原有的管道管线设备多,如果采用常规的管道铺设技术,必然会导致拆迁和管线迁改工作量大,对周围环境的影响极其大。
顶管在施工过程中采用非开挖方式,而且在线路选择过程中,可以根据现场地质情况灵活改变线路,避开干扰区域,降低对原有设备的破坏程度。
二、施工准备1、顶管施工准备编制专项施工方案,根据土质及地下水位等情况进行顶管工具投头(或工艺)的选择。
演算所需顶力进行后背墙浇筑以及主要动力油缸型号的选择,防止管道顶进时顶力不足。
完成具体的顶管工具头选择后,施工人员还需要将导轨、千斤顶、主顶油泵、经纬仪(或全站仪)、顶铁等设备合理安装到始发工作井内,并根据地质情况选用高压旋喷桩等工艺对沿线土体、进出洞口相应范围进行加固,这样才能够较好保证顶管施工的开展。
值得注意的是,施工人员还需要将止水装置安装在工作井内的出洞口处,以此避免泥、水流入顶管工作井内。
2、顶进管选择对于顶管施工技术的应用来说,顶进管的选择是应用该技术进行具体施工前的重要准备工作,一般来说如果没有对管材性质有特殊要求的,都会选择钢筋混凝土管作为顶进管,这一顶进管需要严格按照钢筋混凝土标准与技术规定确定钢筋混凝土管的规格设计、配筋与应力验算,否则在顶管实施过程中因顶力过大造成管道损坏,处理起来非常繁琐。
非开挖顶管的管节对接技术要点
一、对接工艺
顶管施工过程中一旦发生由于管节、设备的原因造成不能继续顶进时,采用地下对接的方式来实现管道的顺利贯通是一种比较好的手段。
顶管对接有多种形式,一种是直线对接,一种是带有角度的对接(直角、斜角)。
采用地下顶管对接施工与常规顶管施工有许多不同之处,主要是顶管掘进机的特殊加工改造、对接处土体的加固、顶管设备的拆除和面板的割除、对接处的接口处理、对接测量技术以及内衬结构的处理。
在整个顶管对接施工中,对接施工工艺流程至关重要,是指导对接的操作步骤。
顶管施工地下对接技术工艺总流程见对接流程图。
二.对接区土体改良
为保证顶管顺利对接,对两根顶管顶管机应有所限制,防止顶管机在对接过程中产生不必要的侧向位移,同时为保证对接区域的止水效果,有必要对对接区域的土体进行改良。
改良的措施主要有深层搅拌桩、高压旋喷桩和冷冻法等。
改良区域长度以〃顶管机纠偏前段+刀盘宽度+对接间隙〃来确定。
改良区域深度及宽度应以顶力扩散范围取值,以顶管机前段长度做上下、左右的延伸。
三.对接施工对顶管机的要求
掘进机及相关辅助设备改造对顶管地下对接特别重要,结构的好坏是对接能否完成的前提和主要条件,应着重考虑以下几个主要方面。
1、双向切口结构
双向切口结构改造以便于对接导向和连接,导向圈板工作原理及结构见下图。
(1)导向内圈与导向外圈分别焊接在两个对接掘进机前壳体的前端,考虑到机头前进和纠偏时产生的作用力,应有一定的搭接长度,一般不小于
200mm,具体应根据掘进机的大小和其他实际情况而定。
(2)导向外圈应安装于对接时不动的掘进机上,导向内圈安装于对接用掘进机上。
(3)导向内圈与导向外圈之间的间隙应严格控制,因为间隙过大容易造成土仓内注浆效果不好、跑浆等后果,甚至在打开土仓时产生漏砂等严重危险。
(4)间隙的大小应根据对接的距离、埋深、土层性质、测量精度等经过专家论证和讨论来确定,掘进机改造时必须严格按此执行。
两台掘进机的导向圈分别装在前壳体外侧和内圈,这样就形成40mm的间隙。
当两台掘进机相向推进且接近时,由于有了间隙和刃口的锥度,在轴线误差小于40mm内时就形成导向作用而自动对准。
2.对接拆除
为了适应对接作业,合理地布置整体结构,便于对接后设备拆除和后续工序的进行,掘进机的主体结构采用如下结构形式:
(1)由于在上海及周边地区土层主要是由黏性土、砂性土组成,掘进机应采用多刀盘形式,便于拆卸机内设备,减少对接成本。
(2)不适应多刀盘形式的地区,应让掘进机内主要设备尽可能可以在管内拆卸,如行星减速器、主传动部件、纠偏千斤顶和液压动力站等,尽可能减少对接成本。
(3)在机壳内预先配置便于拆卸、运输、两个掘进机联结和便于制作内衬的装置。
(4)合理地布置圆周注浆管和面板正面注浆管,使之能更好地改良土质和建立可靠的隔水帷幕。
在达到对接位置时,土仓内充满含水量很高的泥土,而且一般在对接标高深度地下水是连通的,因此,在打开土仓作业时会产生透水和流砂等危险现象,故在对接作业时必须严格控制这种情况的发生,所以在对接掘进机的土仓面板上布置注浆管就显得尤为重要。
在土仓面板上布置环向注浆管和正面注浆管(如下图),其要点有:
(1)环向注浆管应尽可能靠前布置,以利于浆液充分到达对接口,注浆管的轴线与机壳成20。
S30。
夹角。
(2)环向注浆管的数量应根据掘进机的大小、土层性质和浆液特性来确定。
(3)正面注浆管应均匀布置,宜制作成伸缩形式。
4.对接段结构加固及防水
1、对接区加固
在顶管对接施工结束后,为了保证机头开仓施工时不发生渗水和流砂,保证两个对接机头形成封闭的整体,必须在对接施工前对顶管对接区土体预先进行加固。
土体加固方法有冰冻法、气压仓法、井点降水、高压旋喷桩和压密注浆等。
综合考虑场地、成本、安全、工期及对周边环境的影响,通常采用高压旋喷桩和压密注浆法施工,并结合掘进机内部注浆。
对接顶管结束后,立即在两个顶管机头预留的注浆孔补充注浆,注浆先从一
个顶管机头进行,施工结束并养护后,再进行另一个顶管机头注浆,注浆过程中需要加强周边管线和建筑物的监测,确保管线和建筑物的安全,同时也要加强对顶管机头的监测,防止机头隆起而导致机头前面几节管节脱节发生漏水和流砂。
实践证明,这种旋喷桩或压密注浆加固土体,并结合开仓前机头内注浆的方案可行,机头姿态稳定,且开仓时不会出现漏水、泥砂涌入等现象,保证了机头对接时开仓、机头焊接等工序的顺利进行。
2.连接口防水
在顶管机头对接完成后,先用4根DN25钢筋将两个顶管机头连接起来,防止注浆时压力使顶管机头发生位移,两个顶管机头连接以后,再对两侧土仓同时进行注水泥浆,防止机头之外的土体渗水,也防止由于旋喷桩地基加固效果不佳而土体渗水。
拆好设备后,对顶管机头内壳进行单面焊接。
若对接时产生了一定的偏差,则根据现场实际情况,采用10mm的钢板进行等分现场加工,分块焊接。
